GUIDE ENR BD - Chauffe-eau THERMOR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Chauffe-eau thermodynamique
Caractéristiques techniques principales	Technologie de pompe à chaleur, rendement énergétique élevé
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Hauteur : 1,80 m, Largeur : 0,60 m, Profondeur : 0,60 m
Poids	Environ 80 kg
Compatibilités	Compatible avec les installations de plomberie standard
Type de batterie	Non applicable
Tension	230 V
Puissance	1,5 kW
Fonctions principales	Chauffage de l'eau sanitaire, mode économique, mode confort
Entretien et nettoyage	Vérification annuelle des filtres et du circuit de fluide frigorigène
Pièces détachées et réparabilité	Disponibilité des pièces détachées, réparabilité facilitée
Sécurité	Protection contre les surchauffes, dispositif de sécurité intégré
Informations générales	Garantie de 2 ans, respect des normes environnementales

FOIRE AUX QUESTIONS - GUIDE ENR BD THERMOR

Quelle est la température maximale que peut atteindre le THERMOR GUIDE ENR BD ?

Le THERMOR GUIDE ENR BD peut atteindre une température maximale de 60°C.

Comment régler la température sur le THERMOR GUIDE ENR BD ?

Pour régler la température, utilisez le bouton de commande situé sur le panneau avant de l'appareil.

Le THERMOR GUIDE ENR BD est-il compatible avec un thermostat d'ambiance ?

Oui, le THERMOR GUIDE ENR BD est compatible avec les thermostats d'ambiance pour une gestion optimale de la température.

Comment nettoyer le THERMOR GUIDE ENR BD ?

Pour nettoyer le THERMOR GUIDE ENR BD, éteignez l'appareil, puis utilisez un chiffon doux et humide. Ne pas utiliser de produits abrasifs.

Que faire si le THERMOR GUIDE ENR BD ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Quel est le niveau sonore du THERMOR GUIDE ENR BD ?

Le niveau sonore du THERMOR GUIDE ENR BD est inférieur à 35 dB, ce qui le rend très discret.

Comment programmer le THERMOR GUIDE ENR BD pour un fonctionnement automatique ?

Pour programmer le fonctionnement automatique, utilisez le mode de programmation sur le panneau de contrôle et suivez les instructions du manuel.

Y a-t-il une garantie pour le THERMOR GUIDE ENR BD ?

Oui, le THERMOR GUIDE ENR BD est couvert par une garantie de 2 ans à partir de la date d'achat.

Est-il possible de régler le THERMOR GUIDE ENR BD sur un mode éco ?

Oui, le THERMOR GUIDE ENR BD dispose d'un mode éco qui permet de réduire la consommation d'énergie tout en maintenant un confort optimal.

Comment réinitialiser le THERMOR GUIDE ENR BD ?

Pour réinitialiser le THERMOR GUIDE ENR BD, éteignez l'appareil et débranchez-le pendant 10 secondes, puis rebranchez-le.

MODE D'EMPLOI GUIDE ENR BD THERMOR

Guide technique d'aide à la pose

chauffe-eau thermodynamique

Guide technique d'aide à la pose chauffe-eau thermodynamique

Sommaire

Nous remercions les personnes ayant contribué à la réalisation de ce document :

→ Pascal NOURRY et Sébastien GIRARD de la société Eiffage (37 - Tours).
→ Bernard ZUGMEYER et Jérôme GUENAND de la société Zugmeyer (36 - Concremiers).
Dominique SOBRAL et Thierry GUICHARD de la société Sobral (41 - Blois).

Le chauffe-eau thermodynamique, comment ça marche ? ____ 2

Les solutions chauffe-eau thermodynamiques en quelques points ____ 4

Réglementation et aides fiscales 5

Tableau synoptique d'aide au choix ____ 6

Aéromax sur air ambiant

Caractéristiques techniques 9

La mise en œuvre en 7 étapes ____ 10 à 15

Aéromax gainé sur air extérieur

Caractéristiques techniques 17

La mise en œuvre en 9 étapes 18 à 25

Aéromax Split sur air extérieur

Caractéristiques techniques 27

La mise en œuvre en 14 étapes 28 à 37

Aéromax VMC sur air extrait

Caractéristiques techniques 39

La mise en œuvre en 8 étapes ____ 40 à 47

Les références gamme Aéromax ____ 49

Le chauffe-eau thermodynamique : comment ça marche ?

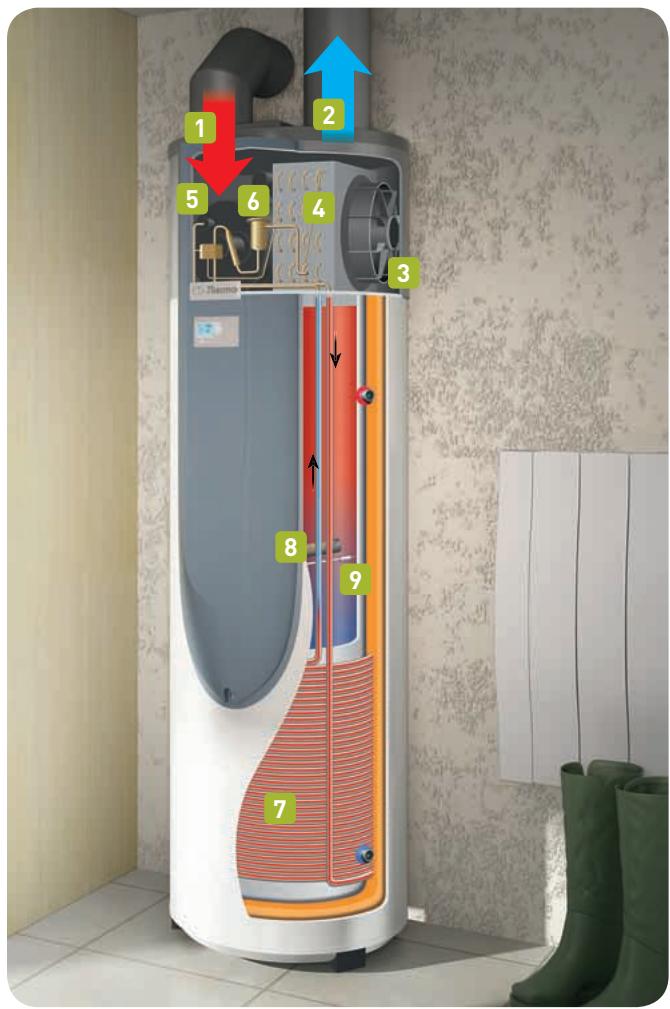

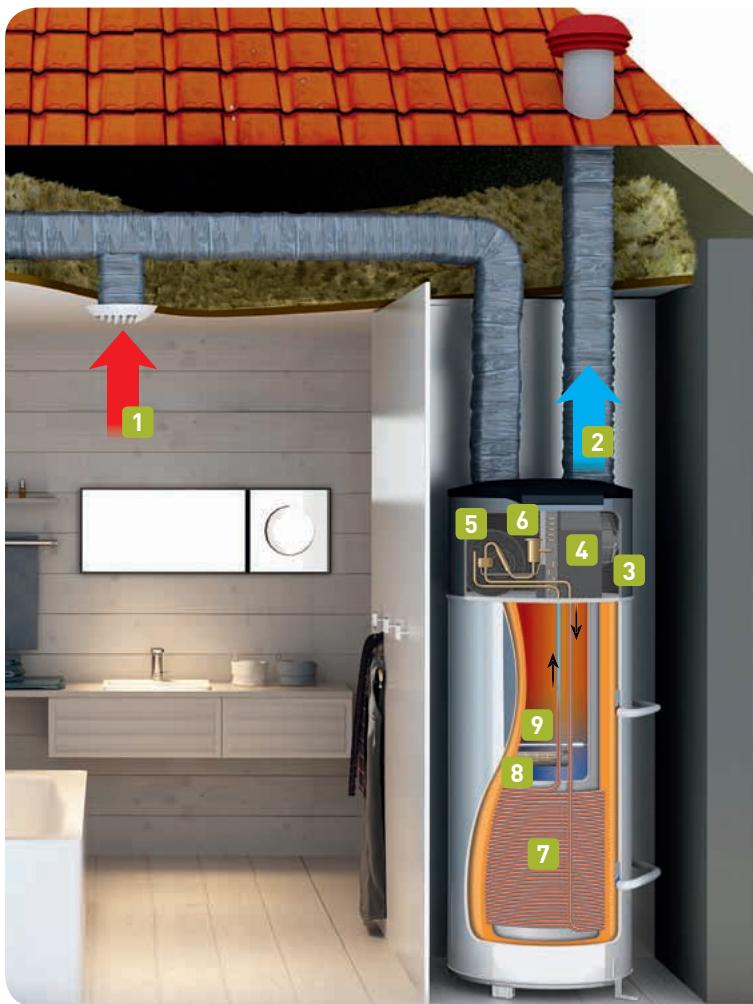

Comment fonctionne un chauffe-eau thermodynamique ?

Le chauffe-eau thermodynamique est un appareil de production d'eau chaude sanitaire qui se compose d'un ballon électrique et d'une pompe à chaleur intégrée ou non à l'appareil suivant les

modèles. Il existe aujourd'hui différents types de chauffe-eau thermodynamiques qui se différencient par une prise d'air, soit à l'intérieur soit à l'extérieur.

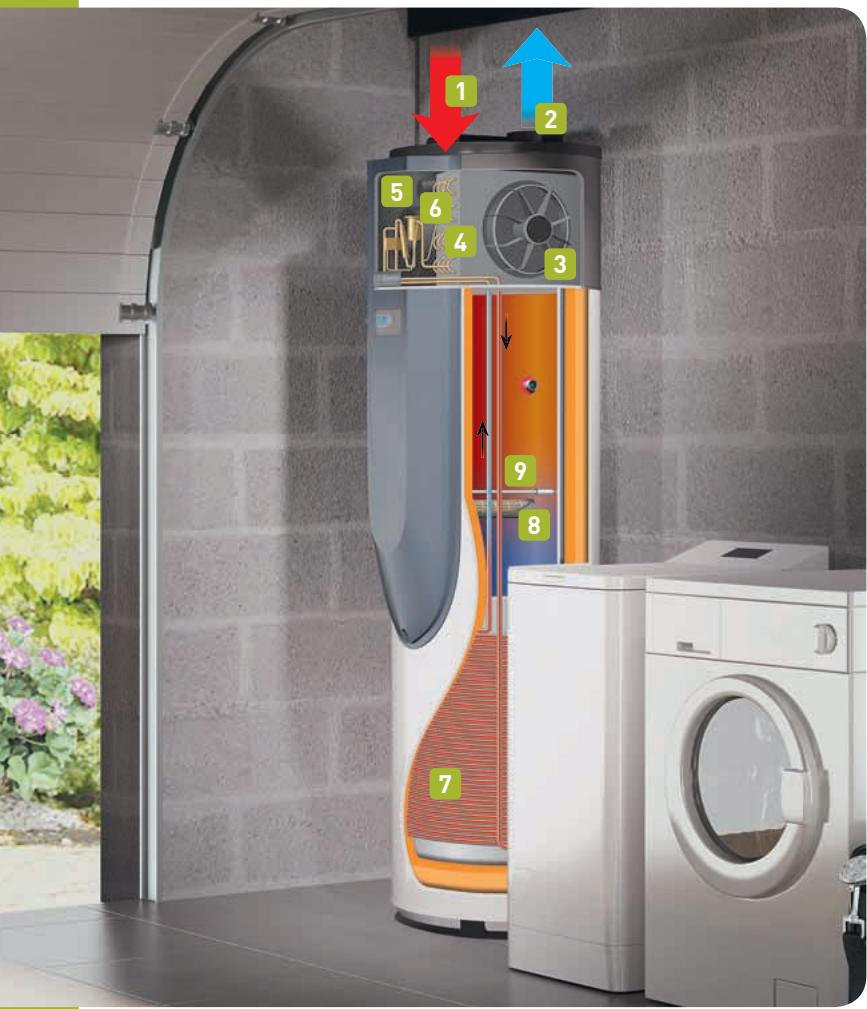

Aéromax monobloc sur air ambiant

1 2 5 6 4 3 8 9 7

Aéromax monobloc gainé sur air extérieur

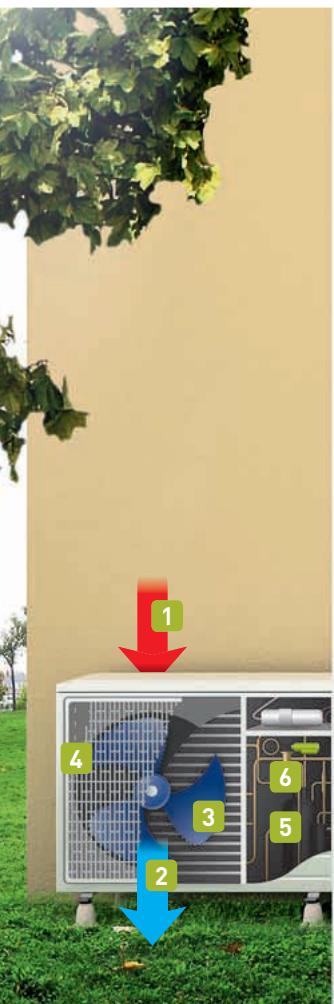

Le principe du chauffe-eau thermodynamique est de capter les calories présentes dans l'air intérieur ou extérieur pour chauffer l'eau. Grâce à sa pompe à chaleur intégrée, les calories présentes dans l'air réchauffent le fluide frigorigène (R134a) qui transmet sa chaleur à l'eau stockée dans le ballon. Ce système innovant présente l'avantage d'être à la fois écologique car il utilise les calories contenues dans l'air, une énergie renouvelable et économique, il permet de réduire jusqu'à 70% sa facture d'eau chaude ^(1) .

(1) Comparé à un chauffe-eau traditionnel.

1 Entrée air
2 Sortie air
3 Ventilateur
4 Évaporateur

5 Compresseur
6 Détendeur
7 Condenseur double peau
8 Résistance stéatite

9 Anode ACI Hybride en titane enrobée de particules de magnésium

1 2 3 4 5 6

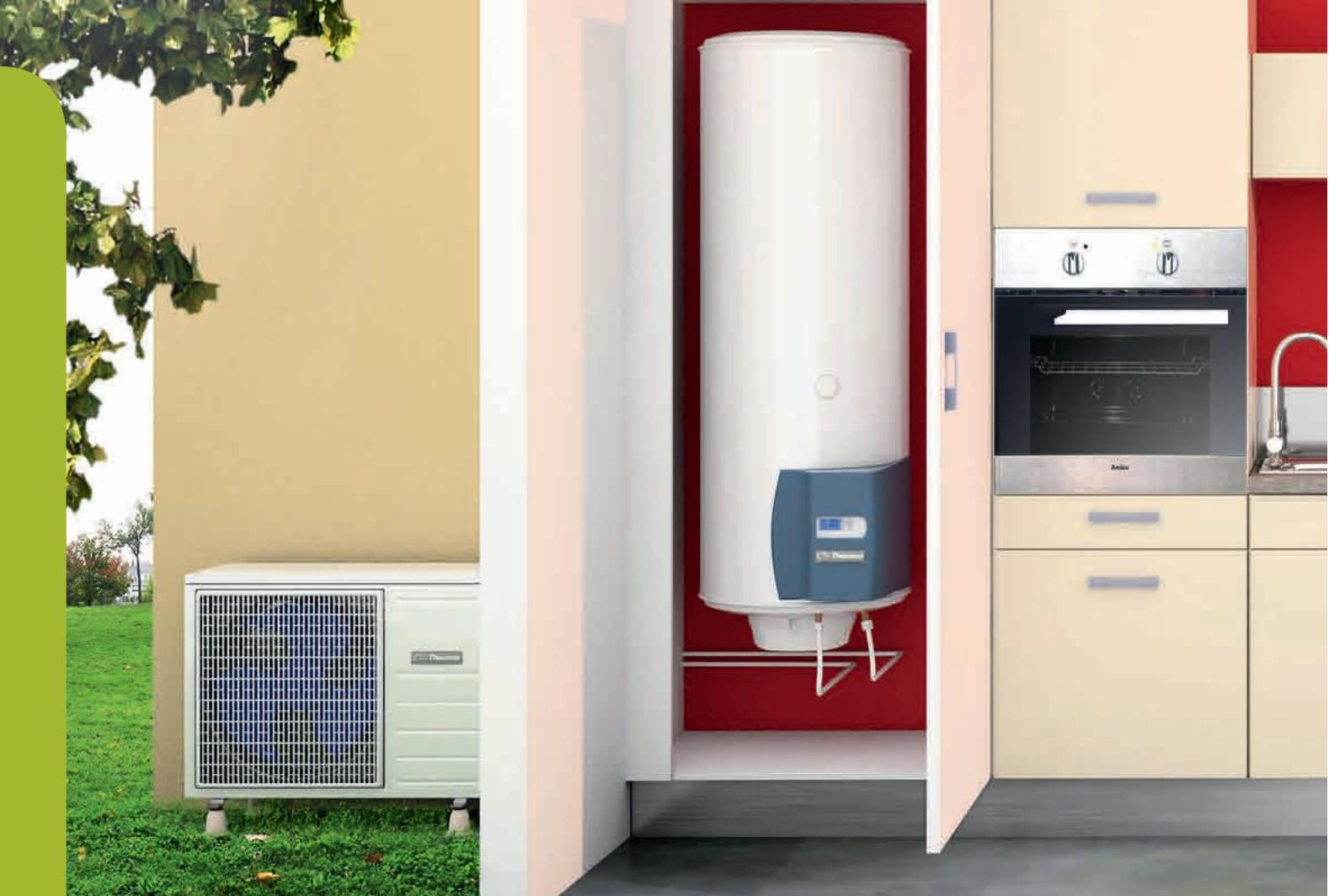

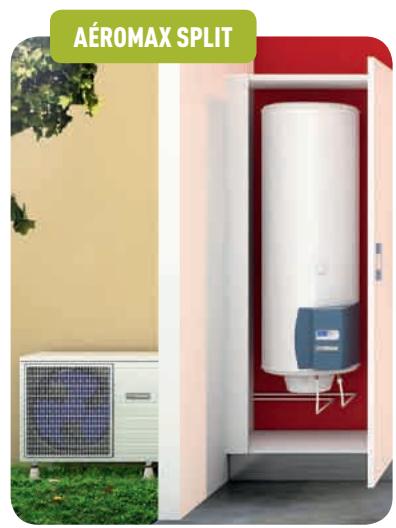

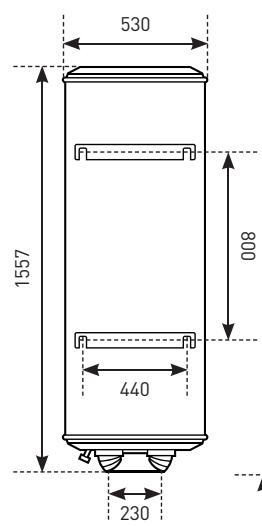

Aéromax Split sur air extérieur

Aéromax VMC monobloc sur air extrait

Les solutions chauffe-eau thermodynamiques en quelques points

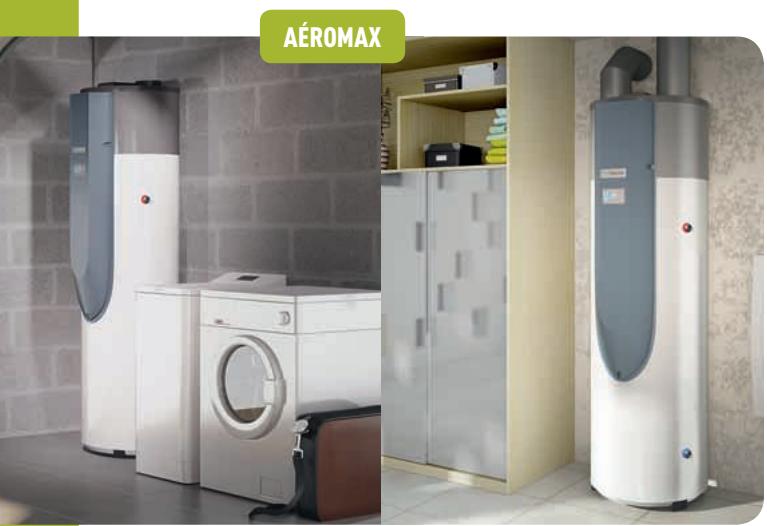

Pourquoi choisir Aéromax ?

1 Jusqu'à 70 % d'économie d'énergie.

Puise les calories disponibles dans l'air ambiant, l'air extérieur ou extrait, source d'énergie inépuisable, gratuite et renouvelable, pour chauffer l'eau.

2 Une réponse à chaque configuration : air ambiant, gainé sur air extérieur, air extérieur, air extrait.

Sur air ambient
Gainé sur air extérieur

3 Niveau sonore performant entre 34 et 43 dB(A) à 2 m selon modèle.
4 Équipé ACI Hybride : protection dynamique anticorrosion. Conçu pour durer jusqu'à 2x plus longtemps dans les eaux agressives.
5 Facile à transporter, monobloc : produit inclinable à 90° sur une face. Équipé d'un indicateur d'inclinaison pour encore plus de sécurité. Mise en route immédiate.
6 Garantie 5 ans cuve et pièces électriques, pompe à chaleur 2 ans. SAV express, jusqu'à 150 € de frais d'intervention remboursés.
7 Produits certifiés selon les normes en vigueurs NF électricité performance et EN 16147. Bénéficie du crédit d'impôt développement durable.
8 Fabriqué en France.

(1) Par rapport à un chauffe-eau classique Thermor. Conditions d'emploi : concerne uniquement la cuve des appareils, sous réserve de l'utilisation de l'eau potable des réseaux conformes aux normes en vigueur ; avec un adoucisseur, la dureté de l'eau doit rester supérieure à 15°f.

Réglementation et aides fiscales

DANS LE NEUF

La réglementation RT 2012

Cette nouvelle réglementation, en vigueur au 1er janvier 2013 vise à réduire la consommation en énergie primaire (Cep) d'un logement neuf à 50kwh Ep/m² SHON RT en moyenne. Celle-ci est modulée en fonction de la surface du logement, de la zone géographique et de l'altitude. La nouvelle réglementation impose l'utilisation d'une énergie renouvelable dans toute maison individuelle ou accolée.

La gamme Aéromax répond à la Réglementation Thermique 2012. Elle bénéficie de la certification EN 16147.

N° licence LCIE
Aéromax VS 270 L air ambiant	621926B
Aéromax VS 270 L air extérieur	631806B
Aéromax VS 220 L air extérieur	628970D/A1
Aéromax Split VS 300 L	626102B
Aéromax Split VM 200 L	614479B
Aéromax VMC 2	627508B

Données réglementaires pour valoriser la gamme Aéromax dans les moteurs de calculs RT2012.

B.A.RT

Cette base, principalement destinée aux bureaux d'études, vous permet de retrouver toutes les données d'entrée de la réglementation thermique 2012 des chauffe-eau thermodynamiques Thermor.

Pour y accéder : www.thermor-accueil-prescription.fr.

EN RÉNOVATION

Crédit d'impôt Développement Durable selon la loi de finance en vigueur

	COP mini demandé	COP à 52,5°C selon EN 16147 gamme Aéromax
Aéromax 270L	2,3	2,36
Aéromax gainé 270L	2,3	2,64 (profil L)2,93 (profil XL)
Aéromax Split	2,3	2,36 (200 L profil L)2,67 (300 L profil XL)
Aéromax VMC	2,5	3,10 (1)

Pour plus d'informations : www.ademe.fr

(1) Selon EN 16147 à 150 m³/h.

Certificats d'Économie d'énergie

Les pouvoirs publics imposent aux vendeurs d'énergie (les obligés) la réalisation d'économies d'énergie (électricité, gaz, chaleur/froid, fioul domestique et carburants automobiles) comme EDF, Gaz de France, la CPCU, Total, SIPLEC... Ces obligés sont soumis à des obligations d'économies réparties au prorata de leurs ventes d'énergie aux consommateurs finaux.

2 solutions :

• payer une taxe,
• amener leurs clients à réaliser des économies d'énergie en leur apportant des informations sur les moyens à mettre en œuvre, avec des incitations financières.

→ Éligible aux Certificats d'Économie d'Énergie

Produits éligibles CETHI
Maison	17200 cumac(2)
Appartement	12000 cumac(2)

(2) L'unité de mesure des Certificats d'Économies d'Énergie est le kWh d'énergie finale cumulée et actualisée sur la durée de vie du produit (kWh d'énergie finale cumac). Cela représente une quantité d'énergie qui aura été économisée grâce aux opérations d'économies d'énergie mises en place.

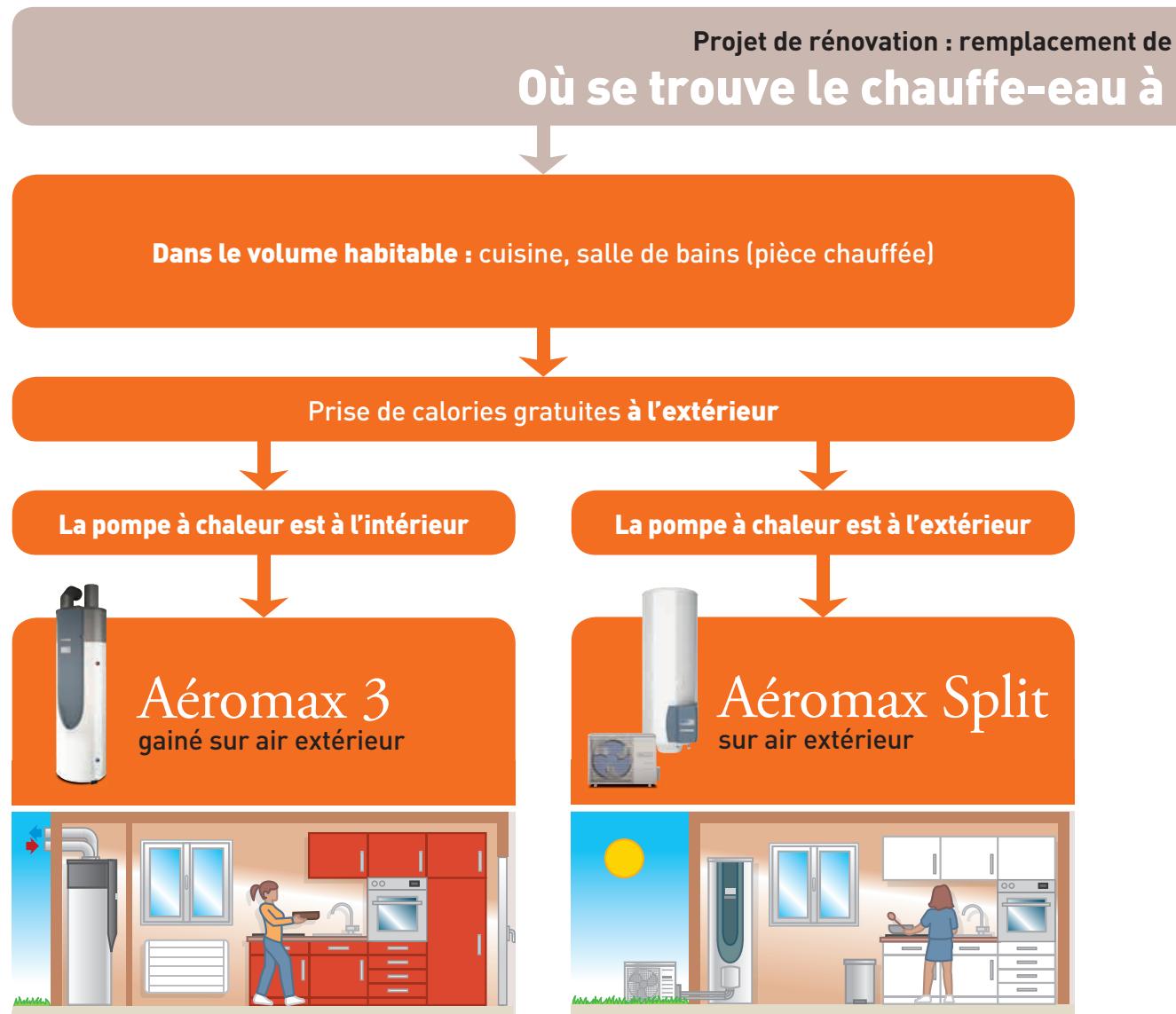

Comment choisir son chauffe-eau thermodynamique en rénovation ?

CONTRAINTES PIÈCES

√ Pièce proche d'un mur extérieur ou de la toiture (hors comble aménagés)

Éloigné d'une pièce de nuit ou installé dans un placard isolé phoniquement

Fonctionnement de la pompe à chaleur entre -5°C et 35°C

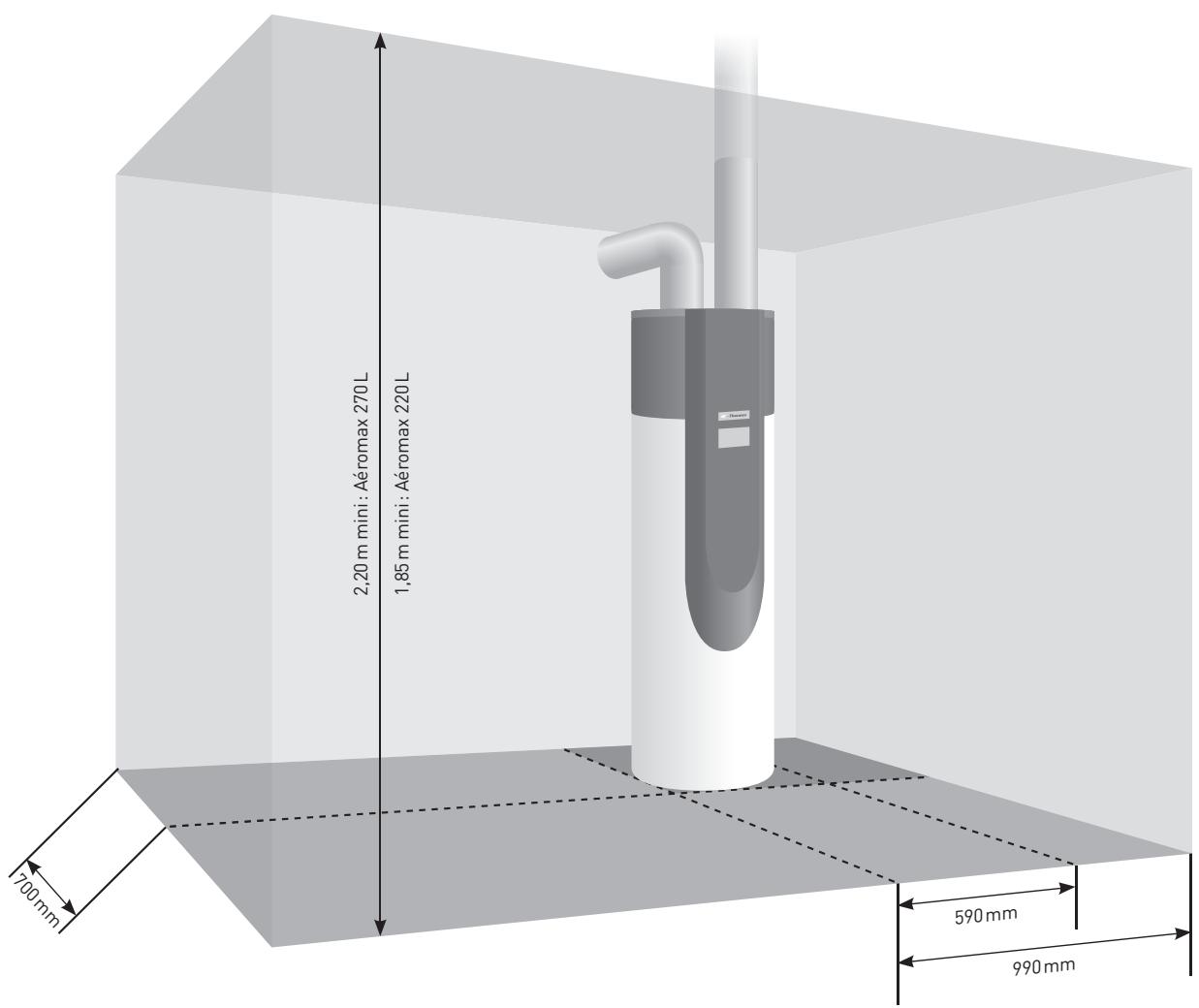

√ Hauteur sous plafond > 2,20 m (pour le modèle 270 L) Hauteur sous plafond > 1,85 m (pour le modèle 220 L)

Installation sur un sol de niveau résistant à une charge de 400 kg

CONTRAINTES RACCORDEMENTS

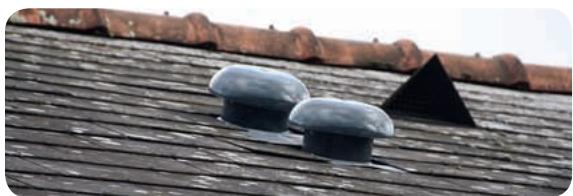

En fonction de la configuration du gainage, la longueur des gaines peut varier de 5 m à 17 m maximum

CONTRAINTES PIÈCES

√ Pièce accolée à un mur extérieur

S'assurer que le niveau sonore ne gène pas le voisinage et que l'unité extérieure ne soit pas positionnée proche d'une fenêtre de chambre, un balcon...

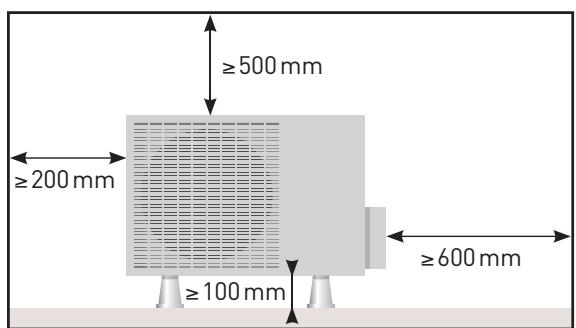

Emplacement pour l'unité extérieure dans un lieu sans courant d'air et peu poussiéreux

☑ Fonctionnement de la pompe à chaleur entre -5°C et 42°C

CONTRAINTES RACCORDEMENTS

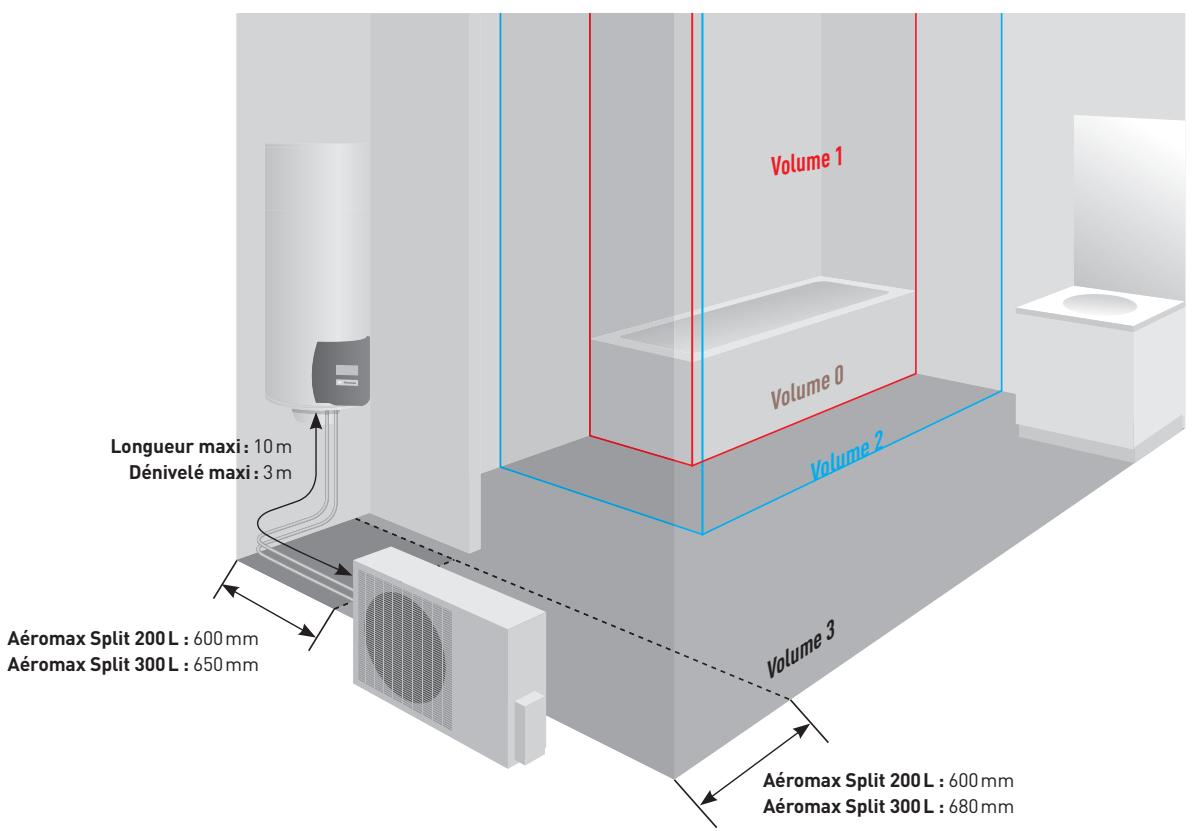

Longueur totale des liaisons frigorifiques entre le ballon et l'unité extérieure ne doit pas excéder 10 m avec un dénivelé maxi de 3 m

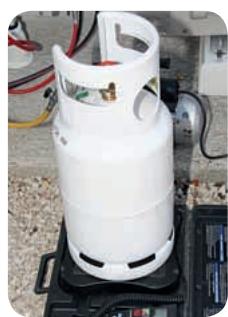

Nécessite une attestation de capacité à manipuler les fluides frigorigènes pour réaliser les raccordements frigorifiques

Pièce ≥ 20m^3 (hors encombrants) Non chauffée, isolée phoniquement et thermiquement des pièces chauffées de l'habitation

√ Pièce hors gel entre 5°C et 35°C toute l'année

√ Hauteur sous plafond > 2,10 m (pour le modèle 270 L) Hauteur sous plafond > 1,85 m (pour le modèle 220 L)

Installation sur un sol de niveau résistant à une charge de 400 kg

CONTRAINTES RACCORDEMENTS

Aucune

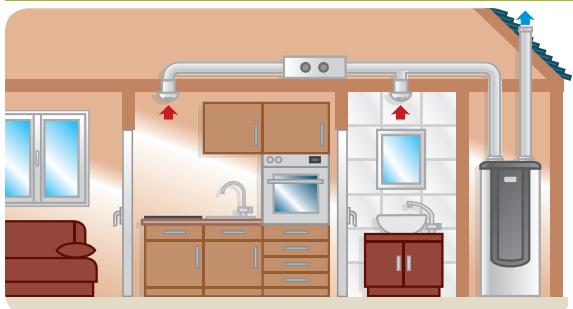

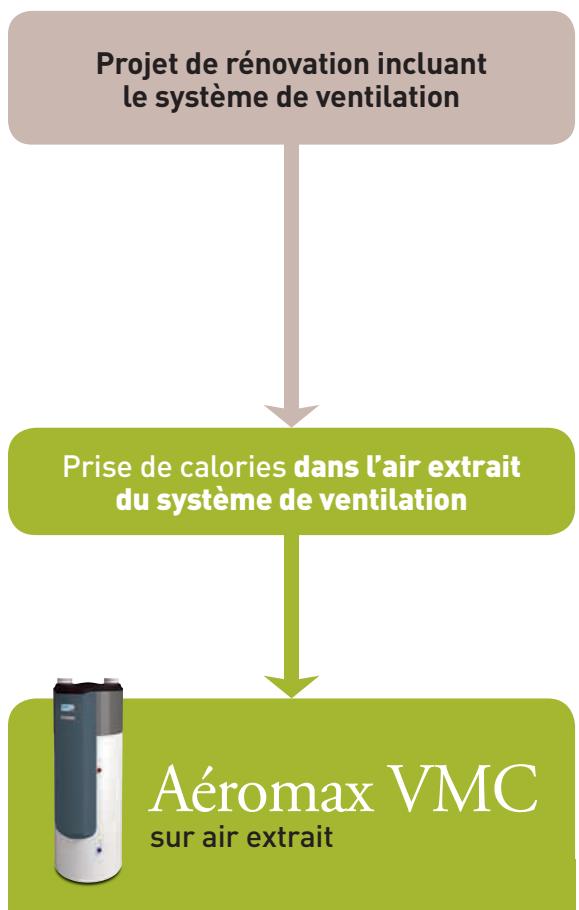

Guidez vos clients grâce à ce tableau d'aide aux choix


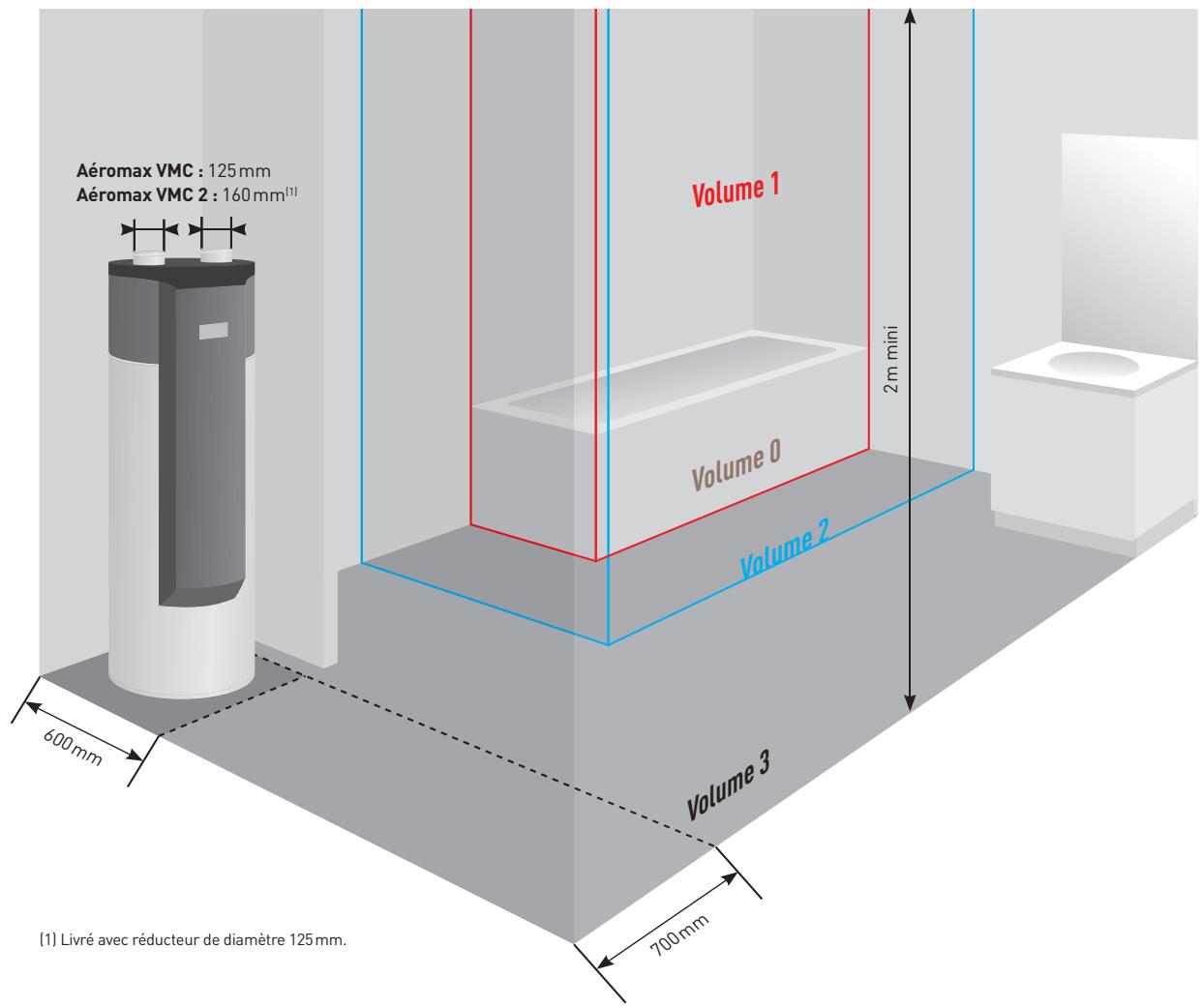

√ Pièce hors gel, chauffée ou non, éloignée des pièces de nuit ou installation dans un placard isolé phoniquement
Proche du caisson collecteur de la VMC
Hauteur sous plafond > 2 m
Installation sur un sol de niveau résistant à une charge de 400 kg
√ Possibilité de passer les raccordements VMC jusqu'au caisson
Étude de faisabilité auprès de Thermor services au 08 10 08 10 45

→ Aéromax 3, 220 L : Réf. 296 056
Aéromax 3, 270 L : Réf. 296 048

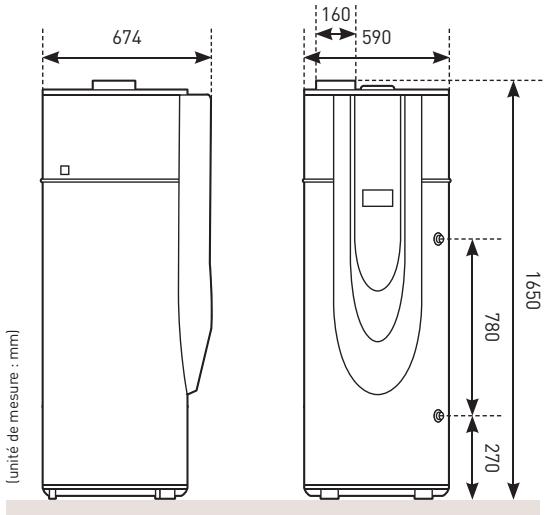

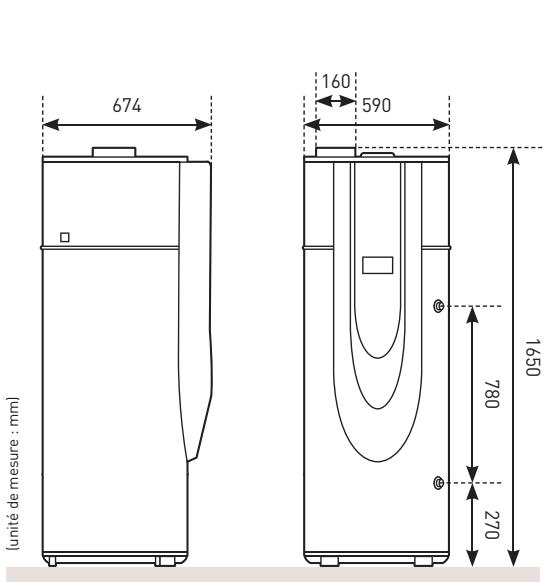

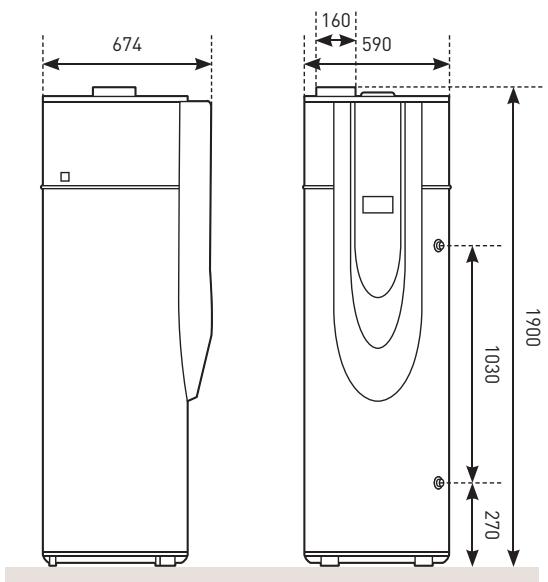

(unité de mesure : mm) 674 190 590 1650 780 270

AÉROMAX 220 L

674 160 590 1900 1030 270

AÉROMAX 270L

Caractéristiques techniques

Chauffe-eau	Version 220 L	Version 270 L
Poids à vide	83 kg	90 kg
Raccordement eau chaude/eau froide	3/4"M
Protection anticorrosion	ACI Hybride
Conductivité minimale de l'eau	40 μS/cm
Pression d'eau assignée	6 bars
Puissance maxi totale absorbée par l'appareil	2550 W
Puissance moyenne absorbée par la PAC	425 W
Puissance maxi absorbée par la PAC	750 W
Puissance fournie par la PAC (aux conditions nominales de +15°C)	1660 W
Puissance absorbée par l'appoint électrique	1800 W
Plage de réglage de la température de l'eau par PAC	45°C à 62°C (températurepré-réglée en usine à 55°C)
Plage de température d'utilisation de la PAC (T° air intérieur/ambiant)	+3°C à +35°C
Débit d'air à vide en vitesse 1		230 m3/h
Débit d'air à vide en vitesse 2		390 m3/h
Pertes de charge admissibles sur le circuit aérautiquesans impact sur la performance	25 Pa
Puissance acoustique(1)	-	54 dB(A)
Pression acoustique à 2 m en champ libre	-	37 dB(A)
Fluide frigorigène	R134a/1,35-/kg
Charge en fluide rapportée au volume d'eau	0,0061 kg/L	0,005 kg/L
Performances mesurées à 15°C d'air (CDC LCIE 103-15B)(2)
COefficient de Performance (COP)	-	2,87 (profil L)
Pes	-	37,6 kW
Temps de chauffe (tx)	-	9 h 16 mn
Température de référence (Tréf)	-	53,3°C
Performances mesurées à 7°C d'air (CDC LCIE 103-15B)(2)
COefficient de Performance (COP)	-	2,36
Pes	-	53,9 kW
Temps de chauffe (tx)	-	13 h 01 mn
Température de référence (Tréf)	-	53,3°C
Autres performances
Quantité maxi d'eau mélangée à 40°C	371 L	455 L
Préconisation Promotélec	T4	T5 et plus

(1) Testé en chambre réverbérante selon la norme de mesure NF EN ISO 3741, chauffe-eau sans accessoire, mesure moyenne lors d'une chauffe de 21 à 57°C d'eau à 20°C d'air ambiant. (2) Testé en chambre anécoique sur double plan réfléchissant selon la norme d'essai IEC 60704-1, chauffe-eau gainé, mesure moyenne lors d'une chauffe de 15 à 62°C d'eau à 20°C d'air ambiant, en FAN 20.

Aéromax sur air ambiant : la mise en œuvre en 7 étapes

Vérifier si le logement répond aux contraintes d'installation d'un Aéromax 3

CONTRAINTES PIÈCES

Pièce ≥ 20m³ (hors encombrants)

Non chauffée, isolée phoniquement et thermiquement des pièces chauffées de l'habitation

Pièce hors gel entre 5°C et 35°C toute l'année

Hauteur sous plafond > 2,10 m (pour le modèle 270 L) Hauteur sous plafond > 1,85 m (pour le modèle 220 L)

Installation sur un sol de niveau résistant à une charge de 400 kg

CONTRAINTES RACCORDEMENTS

Aucune

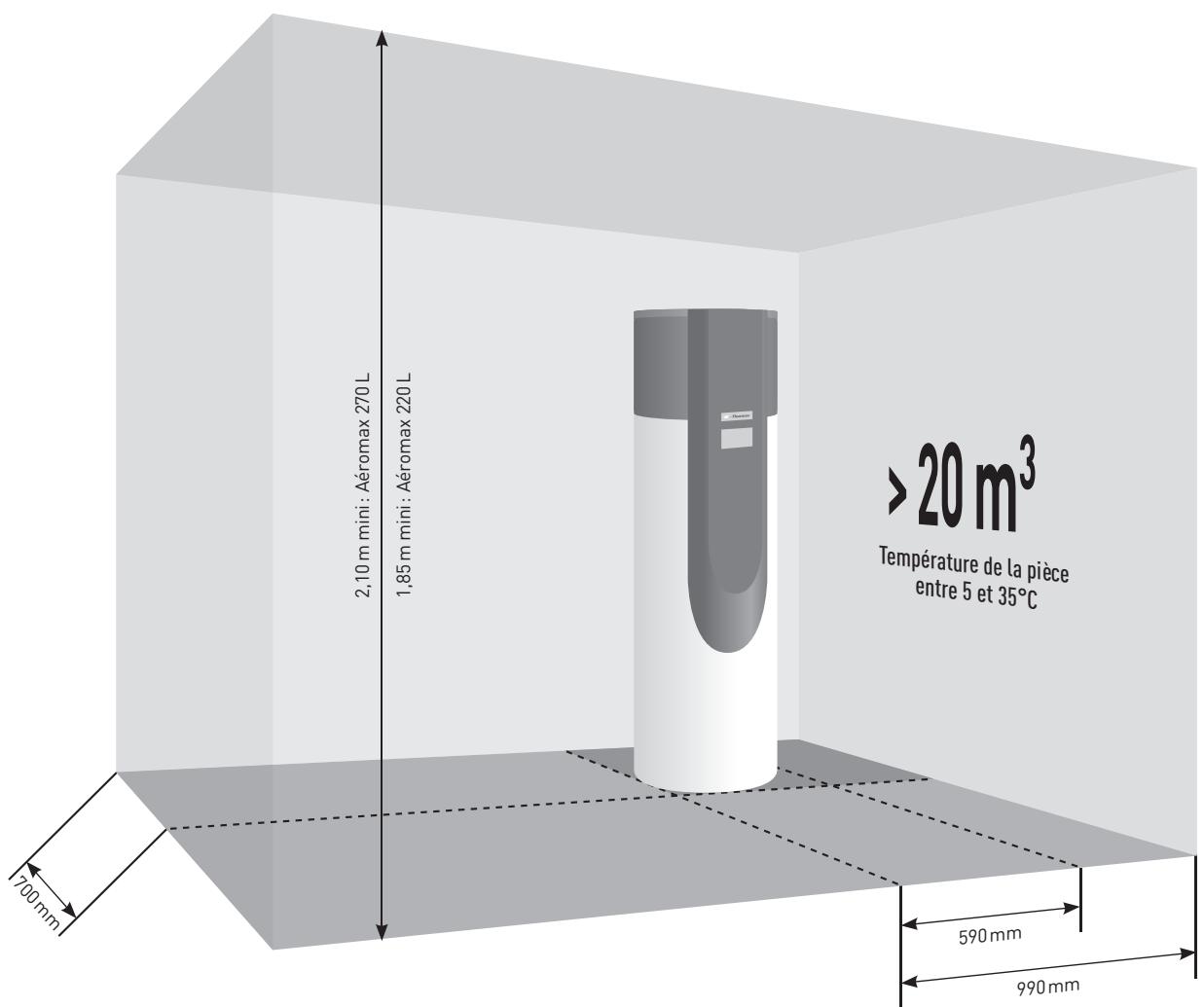

2,10 m mini: Aéromax 270 L 1,85 m mini: Aéromax 220 L >20 m³ Température de la pièce entre 5 et 35°C 700 mm 590 mm 990 mm

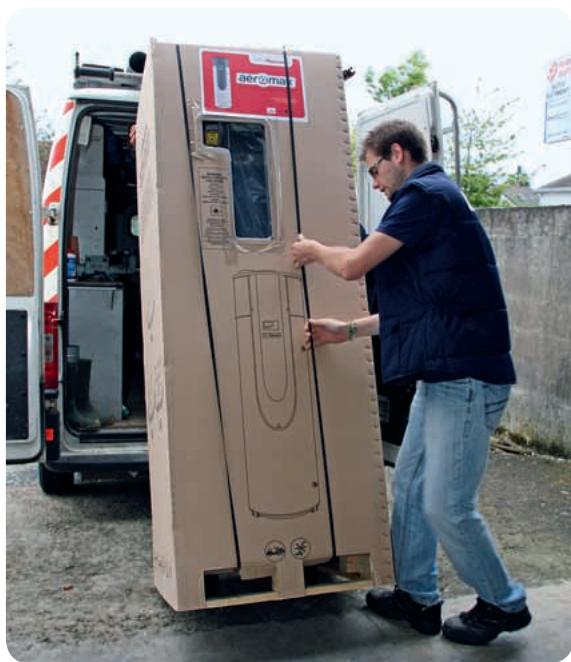

ÉTAPE 1 Transport du chauffe-eau

S'assurer chez votre distributeur que le chauffe-eau a été correctement transporté couché à 90° sur l'unique face autorisée.

TILTWATCH' XTR IF RED RICHES CORNERS SPRING HAS OCCURS SHOCKWATCH www.tiltwatch.com Voyant d'inclinaison rouge = transport non conforme. Le produit a été mal transporté, il doit être refusé à la réception.

Autorisation de coucher le chauffe-eau sur la face opposée au voyant.

ÉTAPE 2

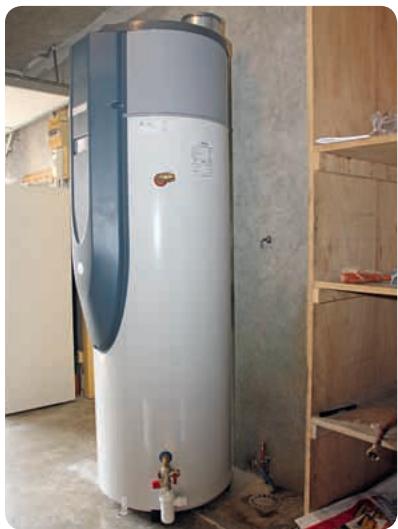

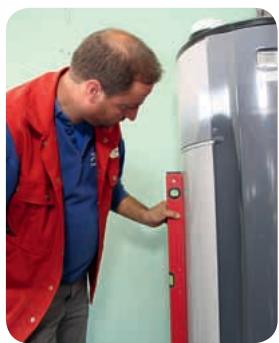

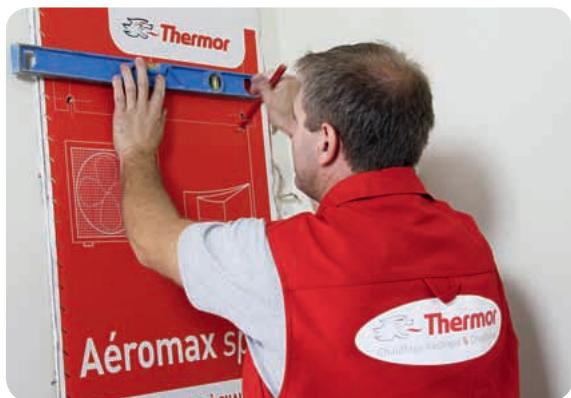

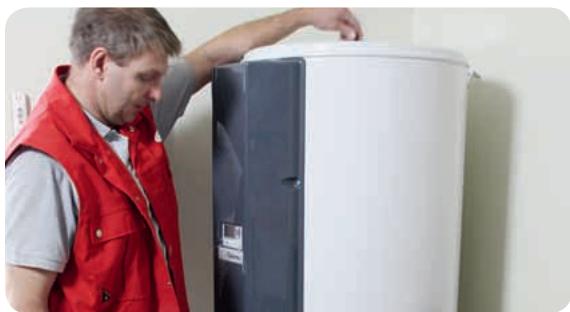

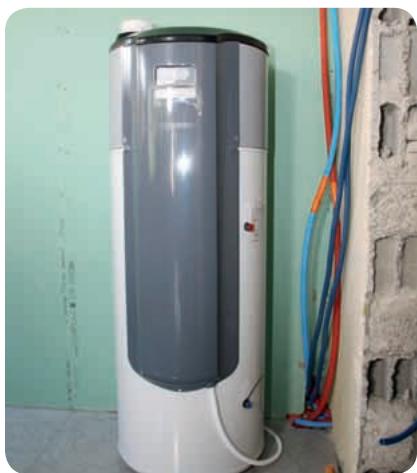

Installation du chauffe-eau sur son lieu d'utilisation

Mettre à niveau le chauffe-eau pour permettre une bonne évacuation des condensats.

Fixer le produit au sol à l'aide de la patte de fixation prévue à cet usage.

Aéromax sur air ambiant : la mise en œuvre en 7 étapes

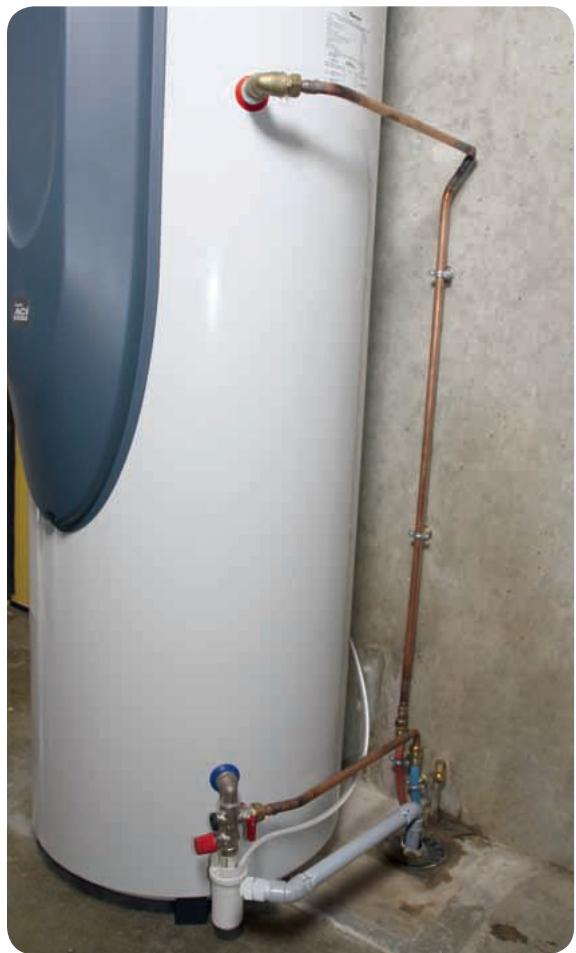

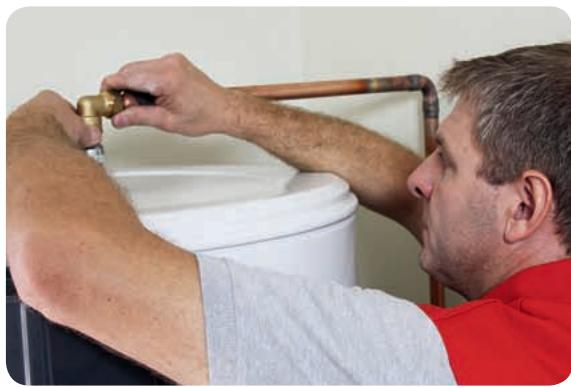

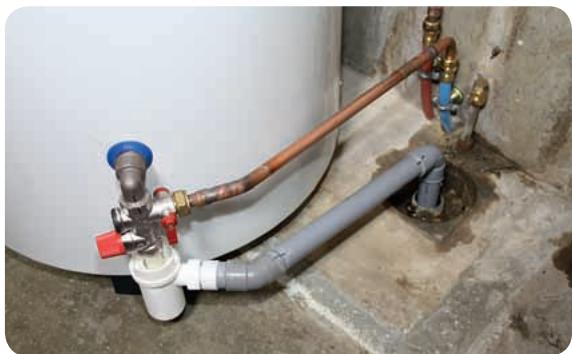

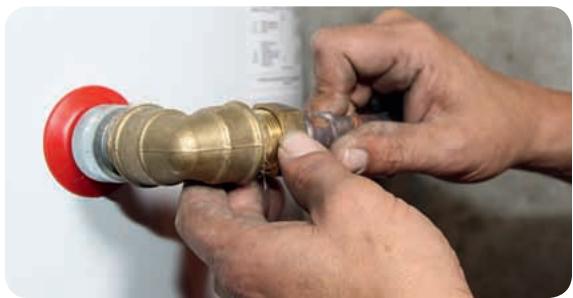

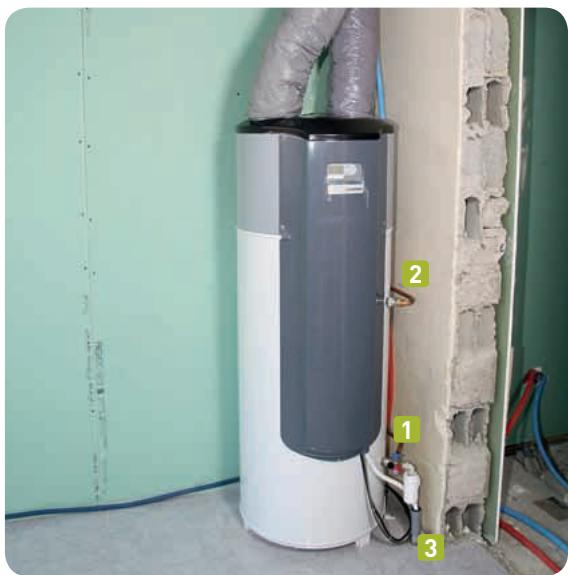

ÉTAPE 3 Raccordements hydrauliques

→ Raccordement piquage eau chaude :

Pour éviter toute corrosion, disposer le raccord diélectrique fourni avec l'appareil entre le piquage eau chaude et le tuyau de raccordement dans le cadre de l'utilisation d'un tuyau de cuivre.

!

Dans le cas d'une utilisation de tuyaux en matière de synthèse, la pose d'un robinet thermostatique en sortie du chauffe-eau est recommandée.

→ Raccordement piquage eau froide :

Raccorder sur le piquage eau froide un groupe de sécurité taré à 7 bars portant le marquage NF, raccordé aux eaux usées. Le robinet d'arrêt doit être placé en amont du groupe de sécurité.

!

Si la pression est supérieure à 5 bars, nous vous recommandons d'installer un réducteur de pression, à l'arrivée d'eau générale.

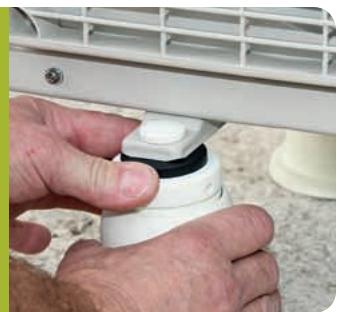

→ Évacuation des condensats :

Poser le siphon d'écoulement, raccordé aux eaux usées, et le raccorder au tuyau d'évacuation des condensats fourni avec l'appareil, pour une installation en toute sécurité.

ÉTAPE 4

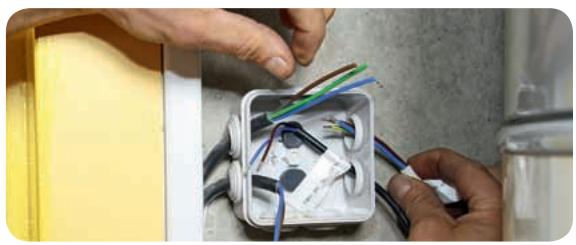

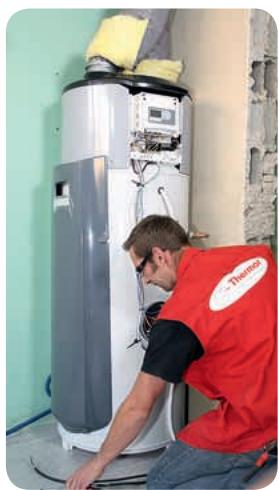

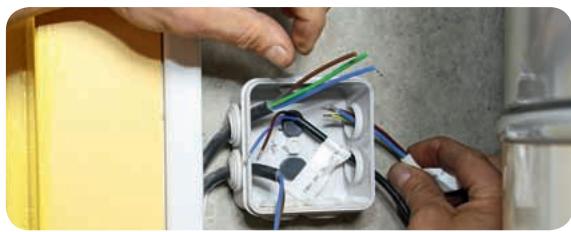

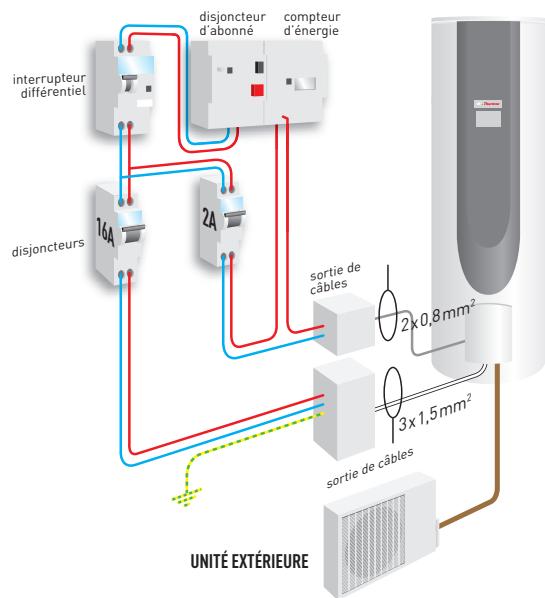

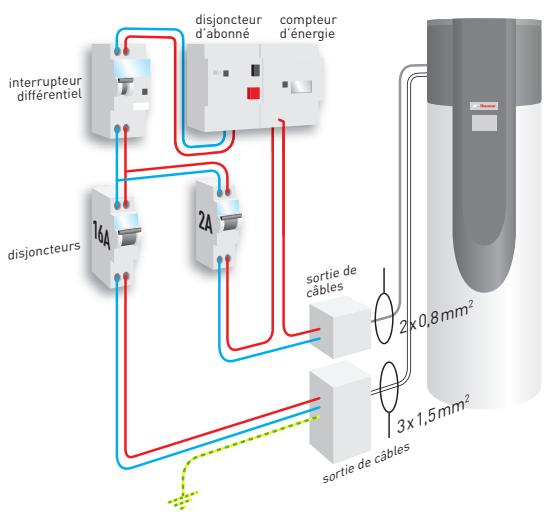

Raccordements électriques du ballon thermodynamique

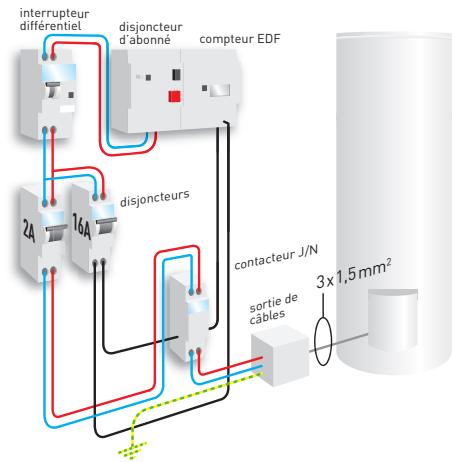

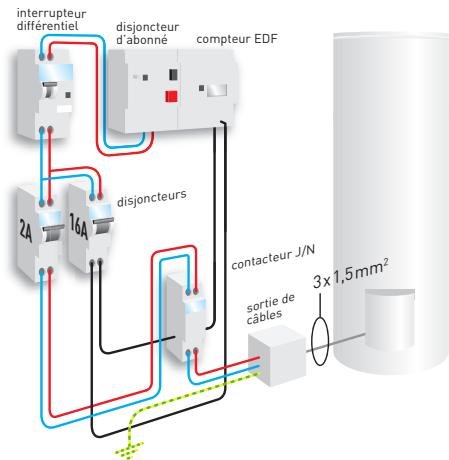

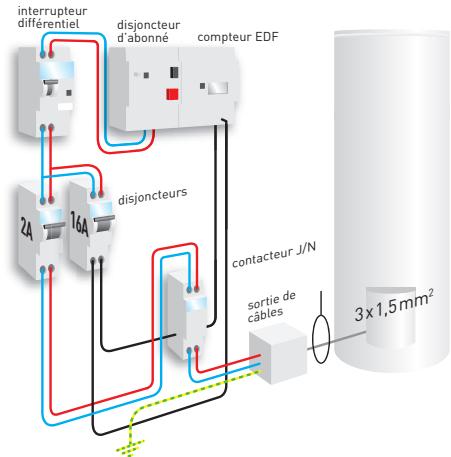

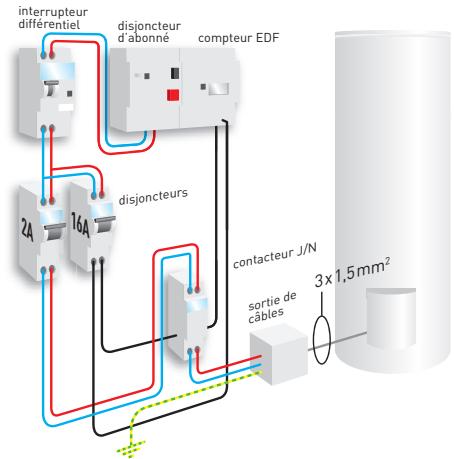

Installation existante du chauffe-eau électrique :

interrupteur différentiel disjoncteur d'abonné compteur EDF 2A 16A disjoncteurs contacteur J/N sortie de câbles 3x1,5mm²

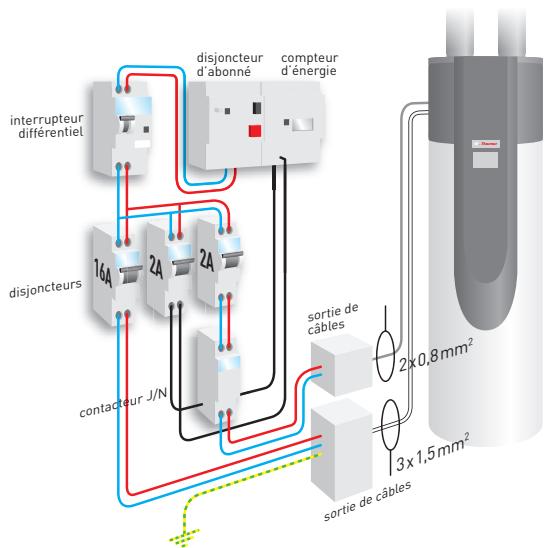

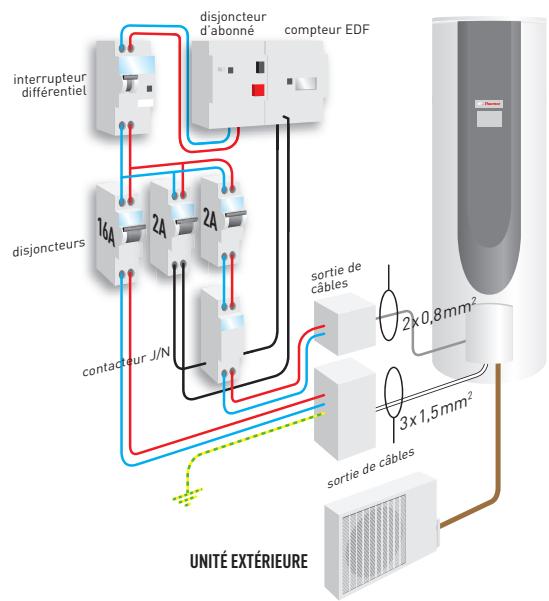

Nouvelle installation : branchement d'un Aéromax 3

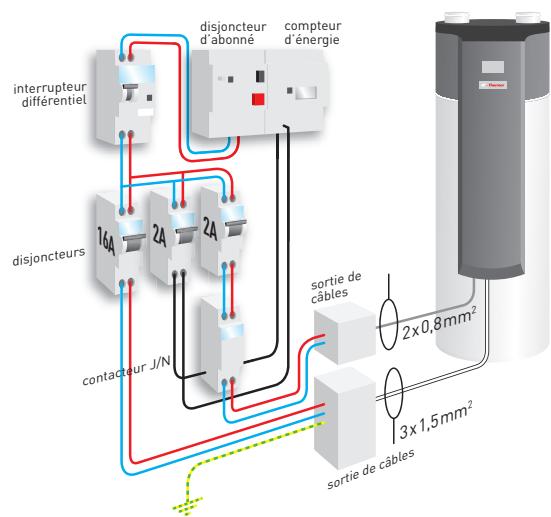

Tableau avec contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A 2A contacteur J/N disjoncteur d'abonné compteur EDF sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles

Signal Heures Creuses/Heures Pleines

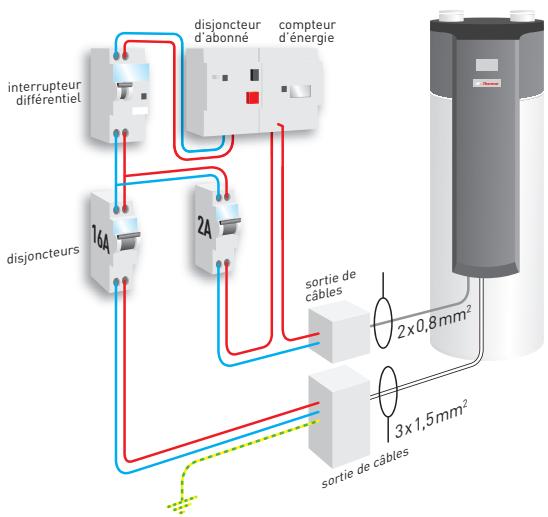

→ Tableau sans contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles

Alimentation permanente
Fil de terre

REPLACEMENT D'UN CHAUFFE-EAU ÉLECTRIQUE PAR UN CHAUFFE-EAU THERMODYNAMIQUE

Pour un fonctionnement Heures Creuses :

Au tableau électrique :

- Contrairement à un chauffe-eau électrique, un chauffe-eau thermodynamique est équipé de 2 câbles : un câble d'alimentation permanente et un câble de signal Heures Creuses/Heures Pleines.

1 - Pour éviter de déplacer le contacteur J/N et de modifier les raccords, le plus simple est de remplacer le disjoncteur 16A par un disjoncteur 2A qui protègera désormais le signal 230V d'information Heures Creuses/Heures Pleines de l'Aéromax.

La sortie câble d'origine ne servira plus d'alimentation électrique au chauffe-eau.

2 - Installer une deuxième sortie câble.

• Tirer une ligne de 230V + terre vers cette nouvelle sortie câble protégée par le disjoncteur 16A précédement démonté.
• Cette ligne servira d'alimentation au chauffe-eau.

Chauffe-eau thermodynamique :

• Raccorder le câble gris marqué HC/HP et le câble blanc de l'alimentation permanente sur leur sortie câble respective.
• Dans le menu “Paramètres” de la régulation, régler la fonction HC/HP sur ON.

Pour un fonctionnement tarif de base :

Au tableau électrique :

• Une seule ligne 16A suffit.
• Dans le menu "Paramètres", régler la fonction HC/HP sur OFF.

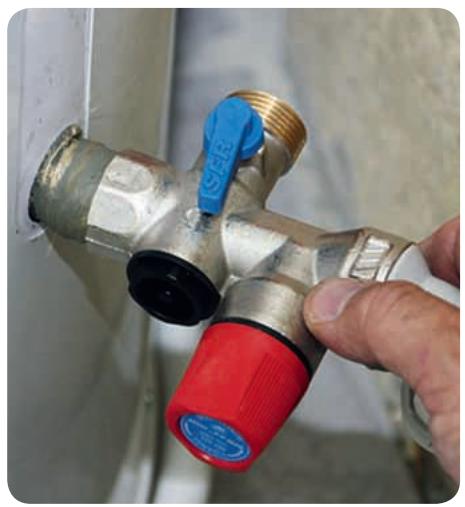

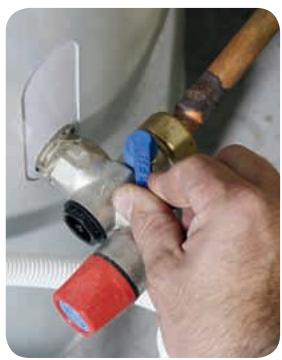

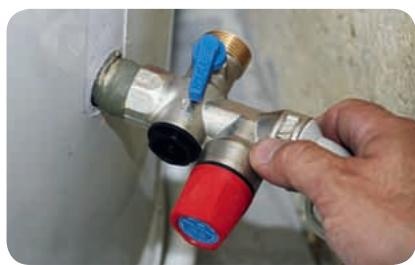

ÉTAPE 5 Remplissage du ballon

Une fois les raccordements hydrauliques et électriques réalisés :

1 Ouvrir le robinet de la cuisine ou de la salle de bains.
2 Ouvrir le robinet d'eau froide situé sur le groupe de sécurité pour purger l'air dans l'installation en s'assurant que le clapet de vidange soit bien fermé.
3 Vérifier l'étanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en ouvrant la vanne de vidange plusieurs fois.

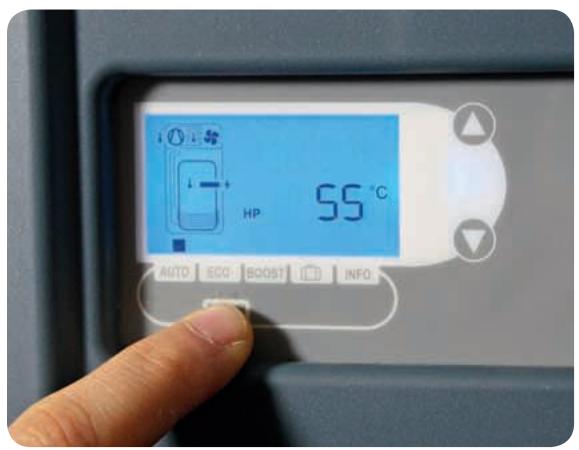

ÉTAPE 6 Les réglages

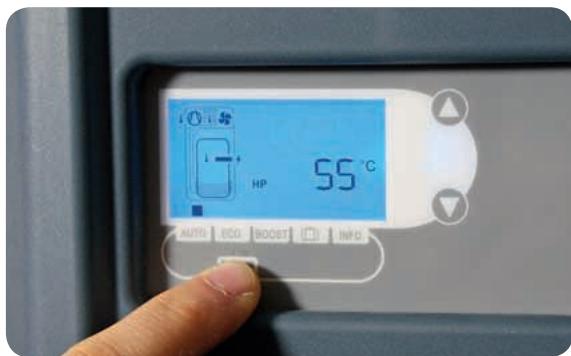

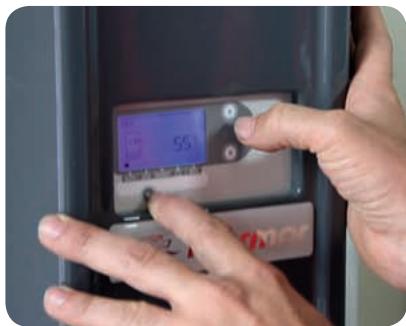

Pour entrer et sortir du menu de paramétrage, appuyer simultanément sur les 2 touches suivantes : ▶ + ▽. Dans ce menu, tous les paramètres ajustables peuvent être si nécessaire vérifiés et modifiés. Une fois rentré dans le menu, l'appui sur la touche ▶ permet de choisir le paramètre à modifier et l'appui sur les touches ▽ et ▲ permet de modifier la valeur des paramètres.

HP 55 °C AUTO EQI BOOST INFO

RÉGLAGE DE LA TEMPÉRATURE DE CONSIGNE :

Adapter votre température de consigne en fonction de votre mode de vie.

1 Déterminer vos besoins journaliers en nombre de douches (1 bain = 4 douches). Exemple : besoins journaliers = 3 douches + 1 bain, comptez 7 douches.
2 Déterminer le mode le plus adapté à vos besoins dans le tableau ci-dessous :

Nombre de douches journalières		AUTO (PAC + appoint électrique)		ÉCO (PAC seule)
CONFORT	GRAND CONFORT	HC/HP	Permanent	HC/HP	Permanent
4	2	X (51°C)	X (51°C)	X (51°C)	X (51°C)
5	3	X (55°C)	X (51°C)	X (55°C)	X (51°C)
6	4	X (62°C)	X (51°C)		X (51°C)
7	5		X (51°C)		X (51°C)
8	6		X (55°C)		X (55°C)
9	7		X (62°C)

RÉGLAGE EN CONFIGURATION AIR AMBIANT :

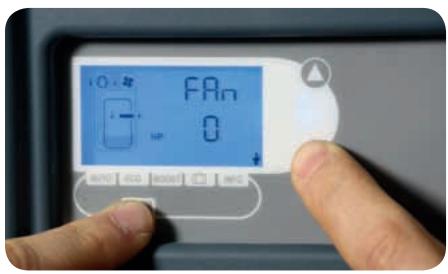

En configuration sur air ambiant, régler la vitesse du ventilateur FAN sur la position 0.

RÉGLAGE DE LA TARIFICATION :

Régler le produit sur la tarification choisie :

• HCHP off : fonctionnement permanent.
• HCHP on : fonctionnement en Heures Creuses. Dans ce cas, le câble Heures Creuses/Heures Pleines doit être raccordé au contacteur J/N du tableau électrique.

RÉGLAGE DU MODE ANTILÉGIONELLOSE :

En cas de longue absence prolongée à répétition, activer le mode antilégionellose : 1 fois par mois, le chauffe-eau monte en température à 62°C pendant 1 heure.

FAN HP 0 RUNS 120 1200 1200 MND

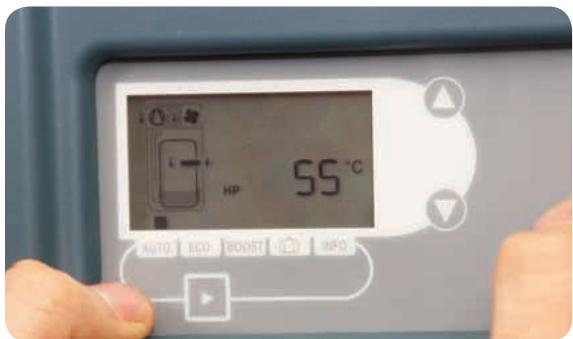

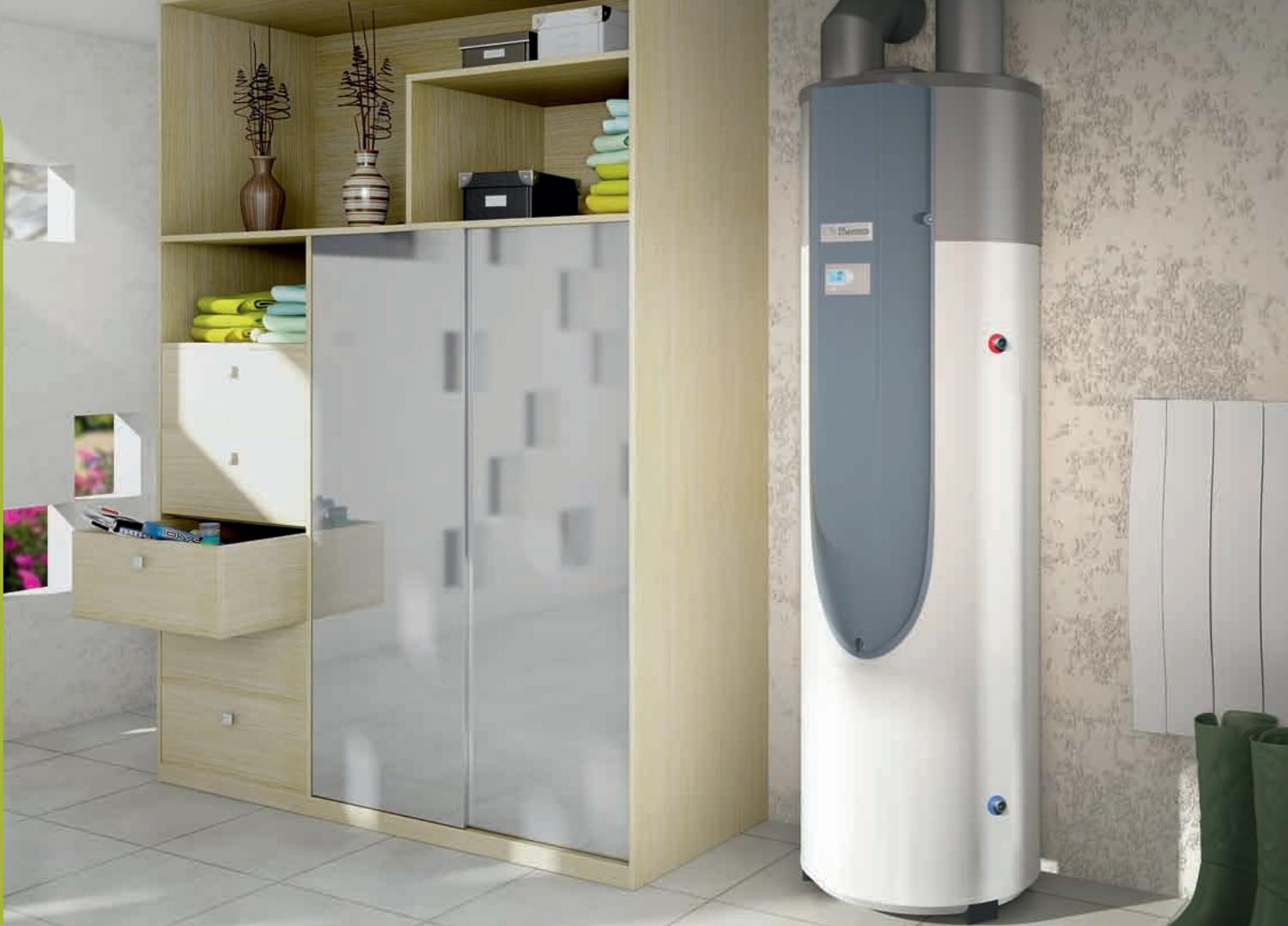

Vérification du bon fonctionnement

1 Vérifier si la température de consigne s'affiche et si le symbole du ventilateur clignote.
2 Vérifier l'étanchéité des raccordements.
3 Forcer le contacteur Jour/Nuit pour vérifier le basculement de la régulation de HP à HC.
4 Entrer dans le menu TEST en appuyant sur les touches ▶ et △ simultanément.

1 - Mettre la PAC en marche forcée.

2 - Tester la mise en route de l'appoint électrique.
3 - Tester l'ouverture de la vanne gaz chaud.
4 - Vérifier les températures des sondes.

PAC On

ELEC On

HP 55 °C AUTO ECO BOOST INFO

10.4 UGC On

03 16℃

Aéromax gainé sur air extérieur

Pour l'installation d'un Aéromax gainé sur air extérieur, prévoir : 1/ raccord(s) pour gaine, 2/ gaines, 3/entrée/sortie d'air murale ou toiture.

→ Aéromax 3, 220 L Réf. 296 056
→ Aéromax 3, 270 L Réf. 296 048

Désignation	Référence
1 Raccord pour gaine avec joint diamètre 160 mm (livré par 2)	900 366
2 Gaine semi-rigide calorifugée, longueur 2 m, diamètre 160 mm	900 364
3 Gaine rigide PEHD, longueur 1,4 m, diamètre 160 mm	900 369
4 Coude PEHD, longueur 1,4 m, diamètre 160 mm	900 368
5 Entrée/sortie d'air murale, diamètre 160 mm	900 365
6 Entrée/sortie d'air toiture, diamètre 160 mm, couleur tuile	900 376
7 Entrée/sortie d'air murale, diamètre 160 mm, couleur ardoise	900 375

(unité de mesure : mm) 674 160 590 1650 780 270

AÉROMAX 220 L

674 160 590 1900 1030 270

AÉROMAX 270 L

Caractéristiques techniques

Chauffe-eau	Version 220 L	Version 270 L
Poids à vide	83 kg	90 kg
Raccordement eau chaude/eau froide	3/4"M
Protection anticorrosion	ACI Hybride
Conductivité minimale de l'eau	40 μS/cm
Pression d'eau assignée	6 bars
Puissance maxi totale absorbée par l'appareil	2550 W
Puissance moyenne absorbée par la PAC	425 W
Puissance maxi absorbée par la PAC	750 W
Puissance fournie par la PAC (aux conditions nominales de +15°C)	1660 W
Puissance absorbée par l'appoint électrique	1800 W
Plage de réglage de la température de l'eau par PAC	45 °C à 62 °C (températurepré-réglée en usine à 55 °C)
Plage de température d'utilisation de la PAC(T° air intérieur/ambiant)	-5 °C à +35 °C
Pertes de charge admissibles sur le circuit aérautiquesans impact sur la performance	25 Pa
Puissance acoustique(1)	-	58 dB(A)
Pression acoustique à 2 m en champ libre	-	43 dB(A)
Fluide frigorigène	R134a/1,35-/kg
Charge en fluide rapportée au volume d'eau	0,0061 kg/L	0,005 kg/L
Performances mesurées à 7 °C d'air (CDC LCIE 103-15B)(2)
COefficient de Performance (COP)	2,77 (profil L)	2,64 (profil L)2,93 (profil XL)
Pes	30 kW	32,6 kW
Temps de chauffe ( t_x )	7 h 59 mn	10 h 25 mn
Température de référence ( T_réf )	53,1 °C	53,6 °C
Autres performances
Quantité maxi d'eau mélangée à 40 °C	371 L	455 L
Préconisation Promotélec	T4	T5 et plus

(1) Testé en chambre réverbérante selon la norme de mesure NF EN ISO 3741, chauffe-eau sans accessoire, mesure moyenne lors d'une chauffe de 21 à 57°C d'eau à 20°C d'air ambiant. (2) Testé en chambre anécoique sur double plan réfléchissant selon la norme d'essai IEC 60704-1, chauffe-eau gainé, mesure moyenne lors d'une chauffe de 15 à 62°C d'eau à 20°C d'air ambiant, en FAN 20.

Promotelec

230V mono, 50 Hz

Aéromax gainé sur air extérieur : la mise en œuvre en 9 étapes

Vérifier si le logement répond aux contraintes d'installation d'un Aéromax gainé

CONTRAINTES PIÈCES

√	Pièce proche d’un mur extérieur ou de la toiture(hors comble aménagés)
√	Éloigné d’une pièce de nuit ou installé dansun placard isolé phoniquement
√	Fonctionnement de la pompe à chaleurentre -5°C et 35°C
√	Hauteur sous plafond > 2,20 m (pour le modèle 270 L)Hauteur sous plafond > 1,85 m (pour le modèle 220 L)
√	Installation sur un sol de niveau résistant àune charge de 400 kg

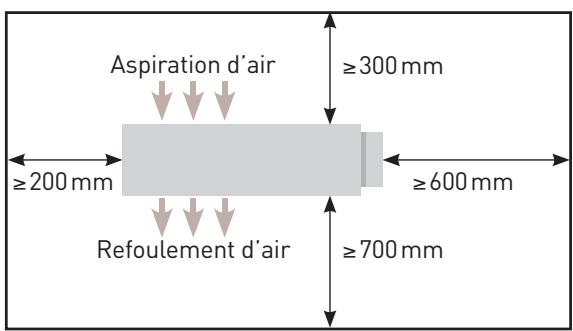

CONTRAINTES RACCORDEMENTS

En fonction de la configuration du gainage, la longueur des gaines peut varier de 5 m à 17 m maximum

2,20 m mini: Aéromax 270 L 1,85 m mini: Aéromax 220 L 700 mm 590 mm 990 mm

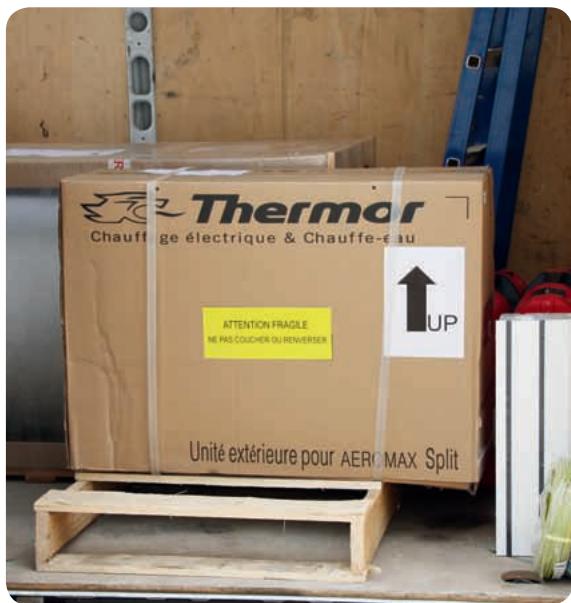

ÉTAPE 1 Transport du chauffe-eau

S'assurer chez votre distributeur que le chauffe-eau a été correctement transporté couché à 90° sur l'unique face autorisée.

TILTWATCH' XTR IF RED RICHES CORNERS SPRING HAS OCCURS SHOCKWATCH www.tiltwatch.com Voyant d'inclinaison rouge = transport non conforme. Le produit a été mal transporté, il doit être refusé à la réception.

Autorisation de coucher le chauffe-eau sur la face opposée au voyant.

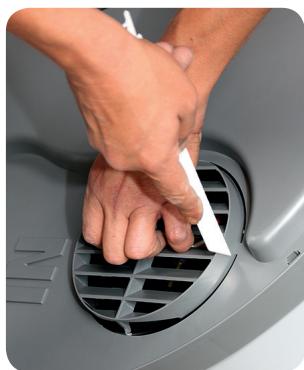

ÉTAPE 2 Préparation du produit au gainage

1 Retirer les grilles des déflecteurs fixées sur le dessus du chauffe-eau.

2 Coller sur les raccords de gaine, le joint d'étanchéité prévu à cet effet pour assurer une performance maximale du chauffe-eau.

3 Fixer les raccords pour gaines en remplacement des grilles des déflecteurs.

Aéromax gainé sur air extérieur : la mise en œuvre en 9 étapes

ÉTAPE 3

Installation du produit

1 Mettre à niveau le chauffe-eau pour permettre une bonne évacuation des condensats.

2 Fixer le produit au sol à l'aide de la patte de fixation prévue à cet usage.

Raccordement piquage eau froide : Raccorder sur le piquage eau froide un groupe de sécurité taré à 7 bars portant le marquage NF, raccordé aux eaux usées. Le robinet d'arrêt doit être placé en amont du groupe de sécurité.

Dans le cas d'une utilisation de tuyaux en matière de synthèse, la pose d'un robinet thermostatique en sortie du chauffe-eau est recommandée.

Raccordement piquage eau chaude : Pour éviter toute corrosion, disposer le raccord diélectrique fourni avec l'appareil entre le piquage eau chaude et le tuyau de raccordement dans le cadre de l'utilisation d'un tuyau de cuivre.

Si la pression est supérieure à 5 bars, nous vous recommandons d'installer un réducteur de pression, à l'arrivée d'eau générale.
Évacuation des condensats : Poser le siphon d'écoulement, raccordé aux eaux usées, et le raccorder au tuyau d'évacuation des condensats fourni avec l'appareil pour une installation en toute sécurité.

ÉTAPE 5

Raccordements électriques du ballon thermodynamique

Installation existante du chauffe-eau électrique :

interrupteur différentiel disjoncteur d'abonné compteur EDF 2A 16A disjoncteurs contacteur J/N sortie de câbles 3x1,5mm²

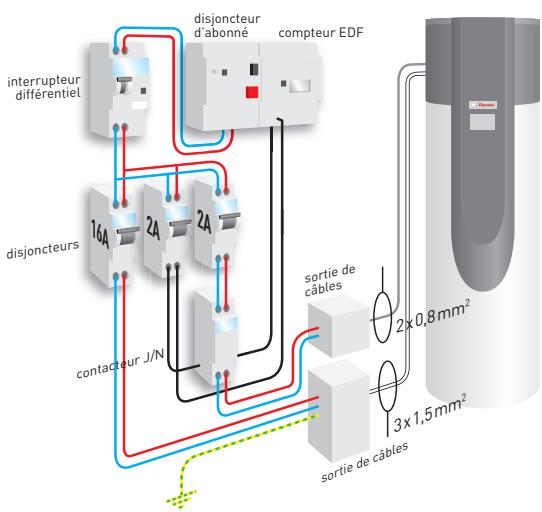

Nouvelle installation : branchement d'un Aéromax 3

Tableau avec contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 24A 24A contacteur J/N disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8 mm² 3x1,5 mm² sortie de câbles

Signal Heures Creuses/Heures Pleines

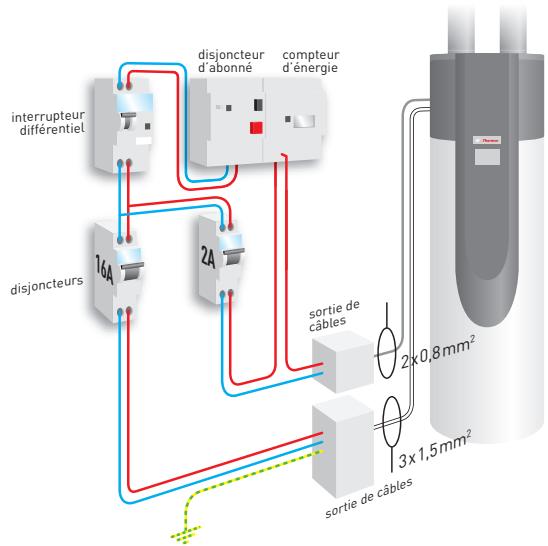

→ Tableau sans contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles

Alimentation permanente
Fil de terre

REPLACEMENT D'UN CHAUFFE-EAU ÉLECTRIQUE PAR UN CHAUFFE-EAU THERMODYNAMIQUE

Pour un fonctionnement Heures Creuses :

Au tableau électrique :

- Contrairement à un chauffe-eau électrique, un chauffe-eau thermodynamique est équipé de 2 câbles : un câble d'alimentation permanente et un câble de signal Heures Creuses/Heures Pleines.

1 - Pour éviter de déplacer le contacteur J/N et de modifier les raccords, le plus simple est de remplacer le disjoncteur 16A par un disjoncteur 2A qui protègera désormais le signal 230V d'information Heures Creuses/Heures Pleines de l'Aéromax.

La sortie câble d'origine ne servira plus d'alimentation électrique au chauffe-eau.

2 - Installer une deuxième sortie câble.

• Tirer une ligne de 230V + terre vers cette nouvelle sortie câble protégée par le disjoncteur 16A précédement démonté.
• Cette ligne servira d'alimentation au chauffe-eau.

Chauffe-eau thermodynamique :

• Raccorder le câble gris marqué HC/HP et le câble blanc de l'alimentation permanente sur leur sortie câble respective.
• Dans le menu “Paramètres” de la régulation, régler la fonction HC/HP sur ON.

Pour un fonctionnement tarif de base :

Au tableau électrique :

• Une seule ligne 16A suffit.
• Dans le menu "Paramètres", régler la fonction HC/HP sur OFF.

ÉTAPE 6

Gainage du produit

En flashant ce code, visionnez en images le gainage d'un Aéromax 3

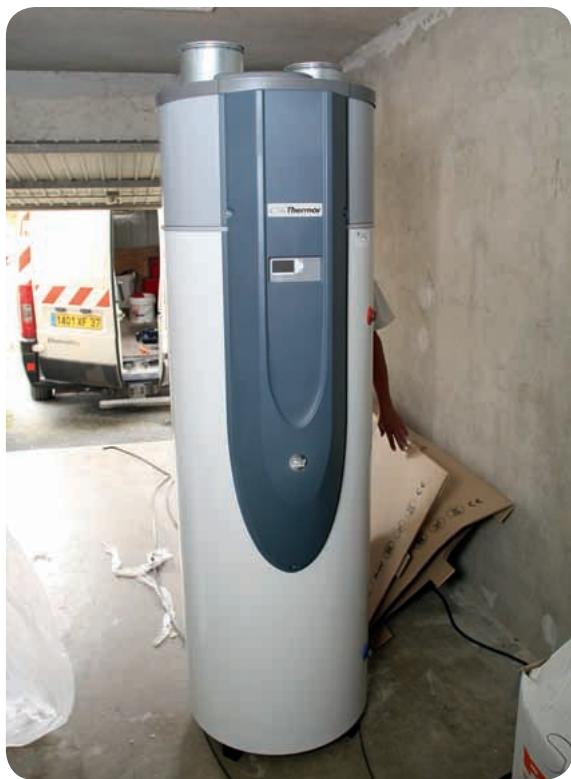

CONFIGURATIONS DE GAINAGE AUTORISÉE SOUS RÉSERVE DE RESPECTER

LA LONGUEUR MAXIMUM DES GAINES (exemples de gainage réalisés avec une gaine semi-rigide) :

Entrée d'air chaud

Sortie d'air froid

Schéma de l'installation	Installation	Schéma de l'installation	Installation
	Entrée d'air toitureSortie d'air toiture0 coude L_1 + L_2 ≤ 17m		Entrée d'air muraleSortie d'air murale2 coudes à 90° L_1 + L_2 ≤ 5m
	Entrée d'air muraleSortie d'air toiture1 coude à 90° L_1 + L_2 ≤ 12m		Entrée d'air muraleSortie d'air toiture3 coudes à 90° L_1 + L_2 ≤ 10m
	Entrée d'air toitureSortie d'air toiture2 coudes à 90° L_1 + L_2 ≤ 15m		Entrée d'air toitureSortie d'air toiture2 coude à 90° L_1 + L_2 ≤ 15m
	Entrée d'air toitureSortie d'air murale3 coudes à 90° L_1 + L_2 ≤ 7m		Entrée d'air toitureSortie d'air murale1 coude à 90° L_1 + L_2 ≤ 9m

Ces configurations ont été conçues avec des gaines semi-rigides et des entrées/sorties d'air murales et toiture de notre catalogue. La longueur des gaines peut varier entre 5 et 17 mètres, en fonction de la configuration du gainage. Il est important de respecter ces longueurs pour maintenir les performances du produit.

Pour tout autres matériels, contactez Thermor Services au 08 10 08 10 45.

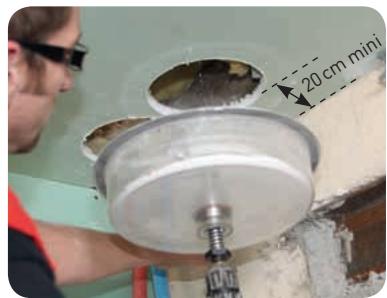

1 Couper la gaine à la dimension et l'insérer dans les raccords pour gaine et le passage prévu à cet effet dans le plafond ou dans le mur.

2 En fonction de la configuration choisie, installer des grilles d'entrée et sortie d'air (réf. 900 365) ou des sorties toitures adéquates au type de toiture, pour éviter l'intrusion de corps étrangers.

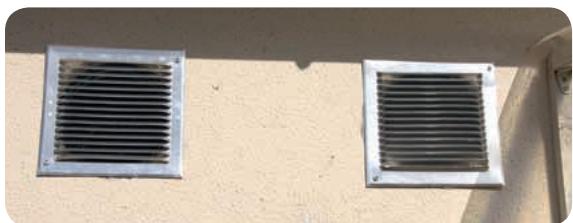

→ Sorties d'air murales

→ Sorties d'air toiture

Conseils : En fonction du type de toiture, installer une sortie toiture rouge (réf. 900 376) sur des toits en tuile et une sortie toiture grise (réf. 900 375) sur les toits en ardoise.

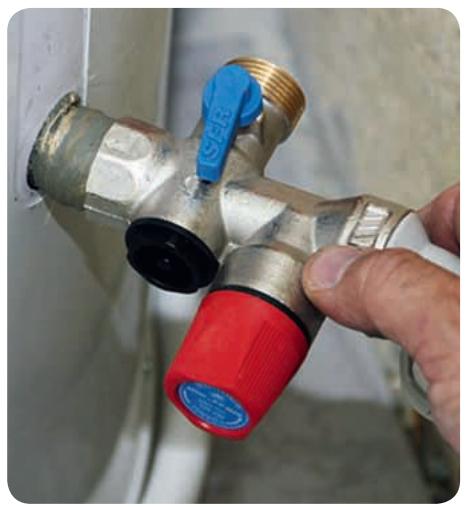

ÉTAPE 7 Remplissage du ballon

Une fois les raccordements hydrauliques et électriques réalisés :

1 Ouvrir le robinet de la cuisine ou de la salle de bains.
2 Ouvrir le robinet d'eau froide situé sur le groupe de sécurité pour purger l'air dans l'installation en s'assurant que le clapet de vidange soit bien fermé.
3 Vérifier l'étanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en ouvrant la vanne de vidange plusieurs fois.

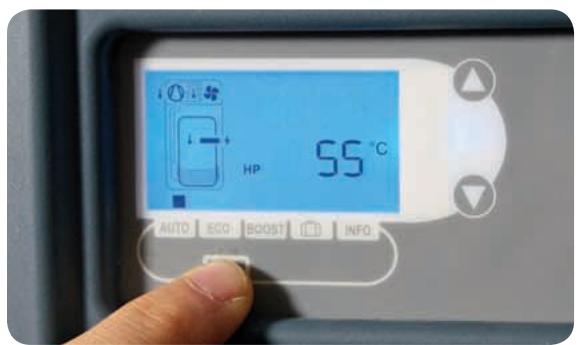

ÉTAPE 8 Les réglages

Pour entrer et sortir du menu de paramétrage, appuyer simultanément sur les 2 touches suivantes : ▶ + ▽. Dans ce menu, tous les paramètres ajustables peuvent être si nécessaire vérifiés et modifiés. Une fois rentré dans le menu, l'appui sur la touche ▶ permet de choisir le paramètre à modifier et l'appui sur les touches ▽ et △ permet de modifier la valeur des paramètres.

HP 55 °C AUTO EQI BOOST INFO

RÉGLAGE DE LA TEMPÉRATURE DE CONSIGNE :

Adapter votre température de consigne en fonction de votre mode de vie.

1 Déterminer vos besoins journaliers en nombre de douches (1 bain = 4 douches). Exemple : besoins journaliers = 3 douches + 1 bain, comptez 7 douches.
2 Déterminer le mode le plus adapté à vos besoins dans le tableau ci-dessous :

Nombre de douches journalières		AUTO (PAC + appoint électrique)		ÉCO (PAC seule)
CONFORT	GRAND CONFORT	HC/HP	Permanent	HC/HP	Permanent
4	2	X (51°C)	X (51°C)	X (51°C)	X (51°C)
5	3	X (55°C)	X (51°C)	X (55°C)	X (51°C)
6	4	X (62°C)	X (51°C)		X (51°C)
7	5		X (51°C)		X (51°C)
8	6		X (55°C)		X (55°C)
9	7		X (62°C)

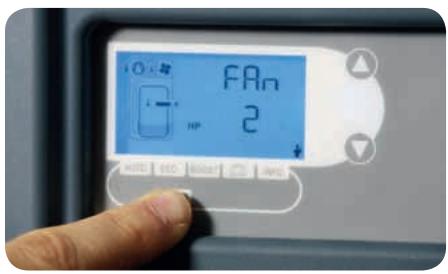

RÉGLAGE EN CONFIGURATION GAINÉE :

Régler la vitesse du ventilateur FAN sur la position 2, pour contrer les pertes de charges des gaines.

RÉGLAGE DE LA TARIFICATION :

Régler le produit sur la tarification choisie :

• HCHP off : fonctionnement permanent.
• HCHP on : fonctionnement en Heures Creuses. Dans ce cas, le câble Heures Creuses/Heures Pleines doit être raccordé au contacteur J/N du tableau électrique.

RÉGLAGE DU MODE ANTILÉGIONELLOSE :

En cas de longue absence prolongée à répétition, activer le mode antilégionellose : 1 fois par mois, le chauffe-eau monte en température à 62°C pendant 1 heure.

FAN 2 WRITE 10000000000000000000000000000000000000000000000000000000000000000000000000000000000

HCHP OFF

HCHP On

ALEC OFF

ALEG On

ÉTAPE 9

Vérification du bon fonctionnement

1 Vérifier si la température de consigne s'affiche et si le symbole du ventilateur clignote.
2 Vérifier l'étanchéité des raccordements.
3 Forcer le contacteur Jour/Nuit pour vérifier le basculement de la régulation de HP à HC.
4 Entrer dans le menu TEST en appuyant sur les touches ▶ et ▲ simultanément.

1 - Mettre la PAC en marche forcée.

2 - Tester la mise en route de l'appoint électrique.
3 - Tester l'ouverture de la vanne gaz chaud.
4 - Vérifier les températures des sondes.

PAC On

ELEC On

HP 55 °C AUTO ECO BOOST INFO

10.4 UGC On

03 16℃

Aéromax Split sur air extérieur

Aéromax Split, vertical mural 200 L Réf. 296 506
Aéromax Split, stable 300 L Réf. 296 504
→ Unité extérieure Réf. 232 297
→ Unité extérieure 2 Réf. 232 397

Désignation		Référence
1	Liaison frigorifique 5 m	232 309
1	Liaison frigorifique 7 m	232 310
1	Liaison frigorifique 10 m	232 311
2	Support mural équerre pour unité extérieure	232 308
3	Support de sol réglable pour unité extérieure (x4)	232 307
4	Support de sol pour unité extérieure (x4)	232 305
5	Trépied Aéromax Split VM 200 L	232 298
	Sachet de 4 bouchons pour supports sol PVC	232 306

588 473 1765 967 45° 308 (unité de mesure : mm)

AÉROMAX SPLIT STABLE

530 1557 440 230 008

AÉROMAX SPLIT VERTICAL MURAL

595 175 230 300

700 525

800 538

UNITÉ EXTÉRIEURE
UNITÉ EXTÉRIEURE 2

Caractéristiques techniques

Chauffe-eau	Version 200 L	Version 300 L
Poids à vide	54 kg	78 kg
Raccordement eau chaude/eau froide	3/4”M
Raccordement liaison frigorifique	3/8 et 1/4”M, type Flare
Protection anticorrosion	ACI Hybride
Conductivité minimale de l'eau	40 μS/cm
Pression d'eau assignée	6 bars
Unité extérieure
Raccordement liaison frigorifique	3/8 et 1/4”M, type Flare
Masse	28 kg
Puissance acoustique de l’unité extérieure (1)	58,8 dB(A)
Pression acoustique à 5 m	34 dB(A)
Système assemblé
Puissance maxi totale absorbée par l’appareil	2800 W
Puissance moyenne absorbée par la PAC	600 W
Puissance maxi absorbée par la PAC	1000 W
Puissance absorbée par appoint électrique	1800 W
Longueur de liaison frigorifique maximale sans complément de charge	5 m
Longueur de liaison frigorifique maximale avec complément de charge	10 m
Dénivelé maxi raccordement fluide frigorigène	3 m
Plage de réglage de la température de l'eau par PAC	45°C à 62°C
Plage de température d’utilisation de la PAC	-5°C à 42°C
Fluide frigorigène (type/charge usine)	R134a/1,1-/kg
Charge en fluide rapporté au volume d'eau	0,00550 kg/L	0,00367 kg/L
GWP du gaz utilisé	1350 (R134a)
Performances certifiées à 7°C d’air (CDC LCIE 103-15/B) (2)
COefficient de Performance (COP)	2,36 (profil L)	2,67 (profil XL)
Pes	39,5 W	35,2 W
Temps de chauffe (tx)	5 h 36 mn	7 h 55 mn
Température de référence (Tréf)	53,3°C	52,7°C
Profil de soutirage	L	XL
Quantité maxi d’eau mélangée à 40°C (consigne à 62°C)	320 L	480 L

(1) Testé en chambre semi-anécoïque selon la norme d'essai CEI 60704-1, mesure moyenne lors d'une chauffe de 15°C à 62°C d'eau à 20°C d'air ambiant. (2) Performances mesurées pour une chauffe de l'eau de 10°C à 54°C avec une température d'air aspiré à 7°C et une humidité relative de 84%, selon le cahier des charges de la marque NF Électricité Performance N° LCIE 103-15/B des chauffe-eau thermodynamiques autonomes à accumulation (basé sur la norme EN16147). Cet appareil est conforme aux directives 2004/108/CEE concernant la compatibilité électromagnétique et 2006/95/CEE concernant la basse tension.

Aéromax Split : la mise en œuvre en 14 étapes

Vérifier si le logement répond aux contraintes d'installation d'un Aéromax Split

CONTRAINTES PIÈCES

Pièce accolée à un mur extérieur

S'assurer que le niveau sonore ne gène pas le voisinage et qu'elle ne soit pas positionnée proche d'une fenêtre de chambre, un balcon...

Emplacement pour l'unité extérieure dans un lieu sans courant d'air et peu poussiéreux

Fonctionnement de la pompe à chaleur entre -5°C et 42°C

CONTRAINTES RACCORDEMENTS

Longueur totale des liaisons frigorifiques entre le ballon et l'unité extérieure ne doit pas excéder 10 m avec un dénivelé maxi de 3 m

Nécessite une attestation de capacité à manipuler les fluides frigorigènes pour réaliser les raccordements frigorifiques

Volume 1 Volume 0 Volume 2 Volume 3 Longueur maxi: 10 m Dénivelé maxi: 3 m Aéromax Split 200 L : 600 mm Aéromax Split 300 L : 650 mm Aéromax Split 200 L : 600 mm Aéromax Split 300 L : 680 mm

Aspiration d'air ≥200 mm Refoulement d'air ≥300 mm ≥600 mm ≥700 mm

≥500 mm ≥200 mm ≥100 mm ≥600 mm

ÉTAPE 1 Transport du chauffe-eau et de son unité extérieure

Le transport du chauffe-eau ne nécessite pas de conditions particulières. En revanche, le transport de l'unité extérieure doit se faire uniquement à la verticale pour éviter tout endommagement du compresseur.

Thermor Chauffe électrique & Chauffe-eau ATTENTION FRAGILE NE PAS COUCHER OU RENVERSER UP Unité extérieure pour AEROMAX Split

ÉTAPE 2 Installation du chauffe-eau sur son lieu d'utilisation

Thermor Aéromax Sp Thermor Shang Mai Electric & Electric

Dans le cadre d'un Aéromax Split 200 L, utiliser le gabarit de pose fourni sur l'emballage pour réaliser les perçages.

Installer le chauffe-eau en s'assurant qu'il soit de niveau.

Aéromax Split : la mise en œuvre en 14 étapes

ÉTAPE 3

Pose de l'unité extérieure

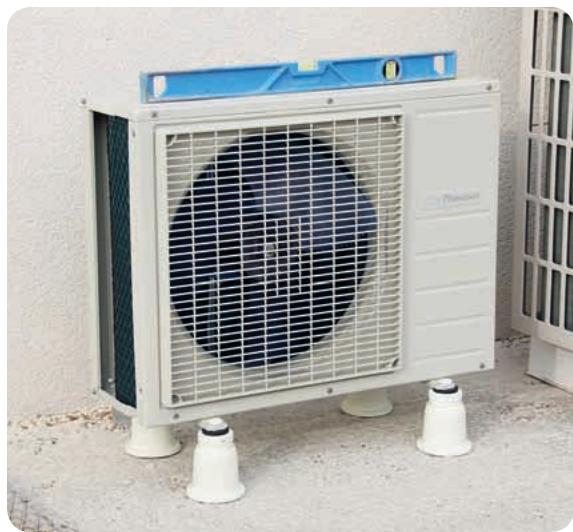

Installer de niveau l'unité extérieure (inclinaison maxi 5°) à plus de 10 cm du sol pour garantir une bonne évacuation des condensats, sur un sol pouvant supporter son poids. L'installation doit s'effectuer dans un lieu sans courant d'air, peu poussiéreux et peu passager.

!

Pour faciliter la mise à niveau, utiliser les supports de sol réglables en option (réf. 232 307).

CONSEILS POUR PLACER L'UNITÉ EXTÉRIEURE : Surface nécessaire : 1500 x 900 mm (lxP)

Éviter d'orienter l'unité extérieure vers les voisins.

Configuration conseillée

Configuration déconseillée

→ Éloigner l'unité extérieure des fenêtres.

Configuration conseillée

Configuration déconseillée

ÉTAPE 4 Raccordements hydrauliques

→ Raccordement piquage eau chaude :

Pour éviter toute corrosion, disposer un raccordement diélectrique (fourni avec l'appareil) entre le piquage eau chaude et le tuyau de cuivre.

Dans le cas d'une utilisation de tuyaux en matière de synthèse, la pose d'un robinet thermostatique en sortie du chauffe-eau est recommandée.

→ Raccordement piquage eau froide :

Poser directement sur le piquage eau froide un groupe de sécurité taré à 7 bars portant le marquage NF raccordé aux eaux usées. Le robinet d'arrêt doit être placé en amont du groupe de sécurité.

Si la pression est supérieure à 5 bars, nous vous recommandons d'installer un réducteur de pression, à l'arrivée d'eau générale. Les tuyaux doivent pouvoir supporter les pressions et températures d'un réseau d'eau chaude.

ÉTAPE 5 Raccordements frigorifiques

Mise en service

La pose d'un Aéromax Split nécessite une attestation de capacité à manipuler les fluides frigorigènes. Pour vous accompagner, Thermor vous propose de réaliser la mise en service ^[1] , il suffit de renvoyer le formulaire fourni à l'arrière des notices ^[1] . Pour plus de renseignements, vous pouvez nous contacter au

N°Azur 0 810 0 810 45

Découvrez le film

"Pourquoi faire

appel à Thermor

pour la mise

en service d'un

Aéromax Split"

en flashant ce

code ou sur www.thermor.fr

[Non-Text]

(1) Voir conditions auprès de Thermor services.

Aéromax Split : la mise en œuvre en 14 étapes

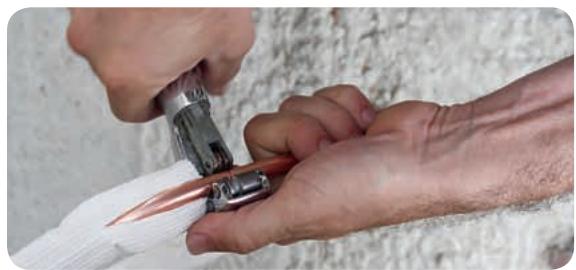

1 Préparer les raccordements frigorifiques :

la longueur des liaisons frigorifiques ne doit pas excéder 10 m avec un dénivelé de 3 m maxi.

Percer le mur pour passer les liaisons frigorifiques.

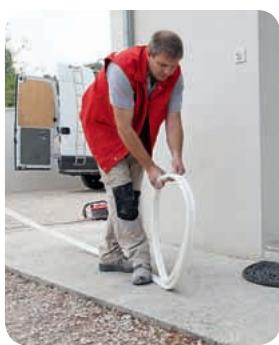

Dérouler, attacher les liaisons frigorifiques et les câbles électriques d'alimentation de l'unité extérieure ensemble et passer les câbles dans le passage prévu à cet effet.

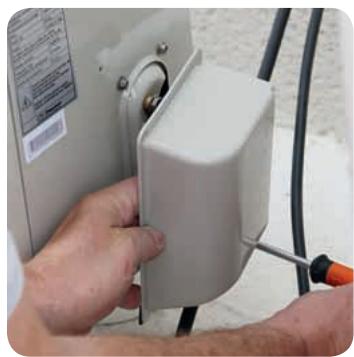

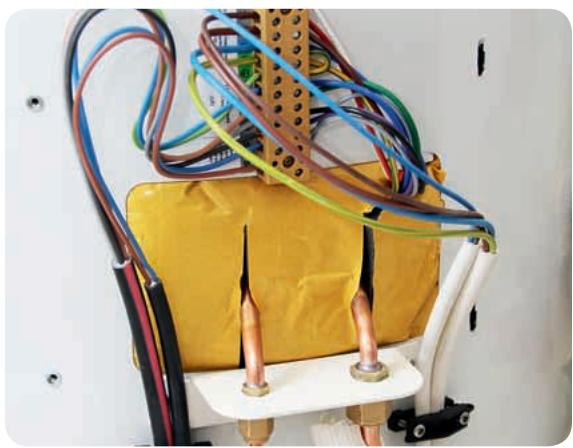

2 Retirer le capot d'habillage des connections fluides sur l'unité extérieure.

3 Ajuster les liaisons frigorifiques à la bonne longueur, enfiler les écrous et réaliser l'évasement de la matrice dudgeonnière sur les 2 raccords de l'unité extérieure et les 2 raccords du chauffe-eau et serrer à la clef dynamométrique, en s'assurant que les tubes ne présentent pas de pliure.

Le raccordement frigorifique doit être réalisé par un professionnel qualifié possédant une attestation de capacité à manipuler les fluides frigorigènes.

En flashant ce code, visionnez en images :

• les raccordements frigorifiques,
• le contrôle d'étanchéité,
• la recharge de gaz.

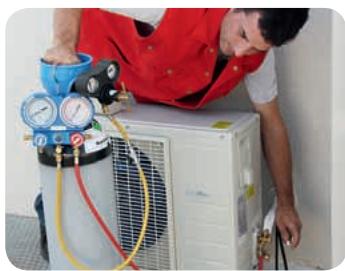

ÉTAPE 6 Contrôle d'étanchéité

Effectuer un contrôle d'étanchéité de la liaison par mise sous pression à l'azote jusqu'à ce que la pression soit maintenue sur les 4 raccords pour s'assurer qu'il n'y ait aucune fuite de gaz. Si un complément de gaz est nécessaire, passez directement à l'étape 9.

ÉTAPE 7 Tirage au vide de l'installation frigorifique

ÉTAPE 8 Ouvrir les vannes de gaz

ÉTAPE 9 Complément de recharge de gaz et remplissage

Si la longueur de la liaison frigorifique est supérieure 5 m, il est impératif de faire un complément de charge en gaz R134a.

	25g de R134a par mètre supplémentaire
Longueur liaison totale (m)	5	6	7	8	9	10
Appoint de charge (g)	0	25	50	75	100	125

Aéromax Split : la mise en œuvre en 14 étapes

1 Effectuer un tirage au vide.

2 Effectuer le complément de charge en gaz R134a (préalablement peser la bouteille).

3 Ouvrir les vannes de gaz.

Remplissage du ballon

Une fois les raccordements hydrauliques et électriques réalisés :

1 Ouvrir le robinet de la cuisine ou de la salle de bains.
2 Ouvrir le robinet d'eau froide situé sur le groupe de sécurité pour purger l'air dans l'installation en s'assurant que le clapet de vidange soit bien fermé.
3 Vérifier l'étanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en ouvrant la vanne de vidange plusieurs fois.

Vérifier l'étanchéité du raccordement aux tubulures, et le bon fonctionnement des organes hydrauliques en ouvrant successivement la vanne de vidange du groupe de sécurité.

ÉTAPE 11

Raccordements électriques du chauffe-eau et de l'unité extérieure

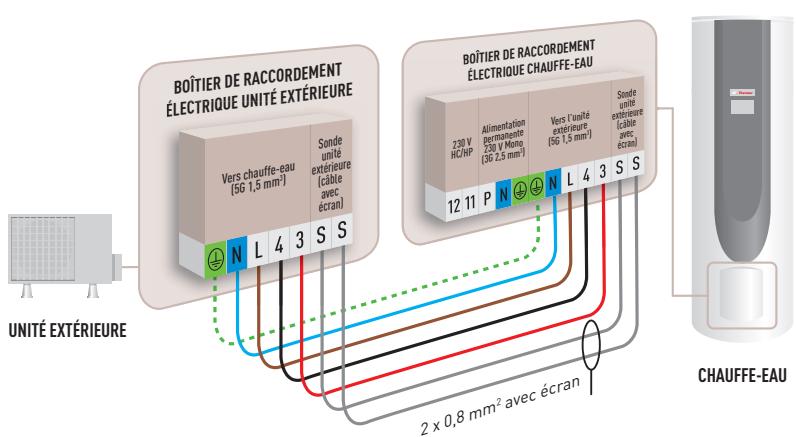

1 - RACCORDER L'UNITÉ EXTÉRIEURE AU CHAUFFE-EAU

BOÎTIER DE RACCORDEMENT ÉLECTRIQUE UNITÉ EXTÉRIEURE Vers chauffe-eau (5G 1,5 mm²) Sonde unité extérieure (câble avec écran) UNITÉ EXTÉRIEURE BOÎTIER DE RACCORDEMENT ÉLECTRIQUE CHAUFFE-EAU 230 V HCNP Alimentation permanente (330 y Mono, (3G 2,5 mm²)) Vers l'unité extérieure (5G 1,5 mm²) Sonde unité extérieure (câble avec écran) 12 11 P N L 4 3 S S 2 x 0,8 mm² avec écran CHAUFFE-EAU

→ Accès au bornier électrique de l'unité extérieure.

→ Bornier électrique de l'unité extérieure.

2 - RACCORDER LE CHAUFFE-EAU AU TABLEAU ÉLECTRIQUE

→ Installation existante du chauffe-eau :

interrupteur différentiel disjoncteur d'abonné compteur EDF 2A 16A disjoncteurs contacteur J/N sortie de câbles 3x1,5mm²

Nouvelle installation : branchement d'un Aéromax Split

→ Tableau avec contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteur d'abonné compteur EDF 16A 2A 2A disjoncteurs contacteur J/N sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles UNITÉ EXTÉRIEURE

Signal Heures Creuses/Heures Pleines

Tableau sans contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles UNITÉ EXTÉRIEURE

Alimentation permanente
Fil de terre

REPLACEMENT D'UN CHAUFFE-EAU ÉLECTRIQUE PAR UN CHAUFFE-EAU THERMODYNAMIQUE

Pour un fonctionnement Heures Creuses:

Au tableau électrique :

• Contrairement à un chauffe-eau électrique, un chauffe-eau thermodynamique est équipé de 2 câbles : un câble d'alimentation permanente et un câble de signal Heures Creuses/Heures Pleines.
  1 - Pour éviter de déplacer le contacteur J/N et de modifier les raccords, le plus simple est de remplacer le disjoncteur 16A par un disjoncteur 2A qui protègera désormais le signal 230V d'information Heures Creuses/Heures Pleines de l'Aéromax.
  La sortie câble d'origine ne servira plus d'alimentation électrique au chauffe-eau.
  2 - Installer une deuxième sortie câble.

• Tirer une ligne de 230V + terre vers cette nouvelle sortie câble protégée par le disjoncteur 16A précédement démonté.

• Cette ligne servira d'alimentation au chauffe-eau.

Chauffe-eau thermodynamique :

• Raccorder le câble gris marqué HC/HP et le câble blanc de l'alimentation permanente sur leur sortie câble respective.
• Dans le menu “Paramètres” de la régulation, régler la fonction HC/HP sur ON.

Pour un fonctionnement tarif de base :

Au tableau électrique :

• Une seule ligne 16A suffit.
• Dans le menu “Paramètres”, régler la fonction HC/HP sur OFF.

Aéromax Split : la mise en œuvre en 14 étapes

RACCORDEMENT ÉLECTRIQUE DU BALLON

Assurer l'étanchéité du logement

Isoler avec de la mousse expansive le passage de la liaison frigorifique pour assurer une étanchéité du logement.

Mise en service et réglages

Mettre le chauffe-eau sous tension et vérifier si la température de consigne s'affiche et si le symbole du ventilateur clignote.

Pour entrer et sortir du menu de paramétrage, appuyer simultanément sur les 2 touches suivantes : ▶ + ▼. Dans ce menu, tous les paramètres ajustables peuvent être si nécessaire vérifiés et modifiés. Une fois rentré dans le menu, l'appui sur la touche ▶ permet de choisir le paramètre à modifier et l'appui sur les touches ▼ et ▲ permet de modifier la valeur des paramètres.

HP 55 °C AUTO ECG BOOST INFO

RÉGLAGE DE LA TEMPÉRATURE DE CONSIGNE :

Adapter la température de consigne en fonction du mode de vie, confirmer mode Auto ou Éco.

1 Déterminer les besoins journaliers en nombre de douches (1 bain = 4 douches). Exemple : besoins journaliers = 3 douches + 1 bain, compter 7 douches.

2 Déterminer le mode le plus adapté aux besoins dans le tableau ci-dessous :

Nombre de douches journalières		AUTO (PAC + appoint électrique)		ÉCO (PAC seule)
CONFORT	GRAND CONFORT	HC/HP	Permanent	HC/HP	Permanent
4	2	X (51°C)	X (51°C)	X (51°C)	X (51°C)
5	3	X (55°C)	X (51°C)	X (55°C)	X (51°C)
6	4	X (62°C)	X (51°C)		X (51°C)
7	5		X (51°C)		X (51°C)
8	6		X (55°C)		X (55°C)
9	7		X (62°C)

RÉGLAGE DE LA DOUBLE TARIFICATION

HCHP OFF

Lorsque Aéromax Split est raccordé à la double tarification, régler le produit sur la tarification Heures Creuses.

HCHP On

RÉGLAGE DU MODE ANTILÉGIONELLOSE

ALEG OFF

ALEG On

En cas de longue absence à répétition, activer le mode antilégionellose : 1 fois par mois, le chauffe-eau monte en température à 62°C pendant 1 heure.

CRÉNEAU HEURES CREUSES :

Lorsque le paramètre HCHP est réglé sur ON, la durée du créneau Heures Creuses peut être renseignée. Le réglage de ce paramètre permet d'informer à la régulation du chauffe-eau la durée du plus long créneau Heures Creuses (en fonction du type d'abonnement du lieu d'installation). Le réglage au plus juste de ce paramètre optimise le fonctionnement en Heures Creuses. Valeur par défaut : 06.

Cr-HC 0.08

Aéromax VMC 200 L Réf. 296 049
Aéromax VMC 2 200 L (livré avec réducteur de diamètre 125 mm) Réf. 296 059

Désignation	Référence
Caisson collecteur 6 piquages diamètre 80 mm et 2 piquages diamètre 125 mm	296 050

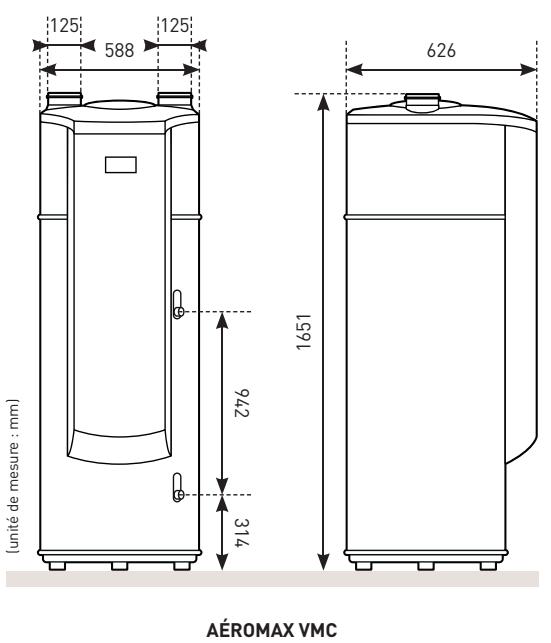

125' 588 125' 626 942 314 1651 (unité de mesure : mm) AÉROMAX VMC

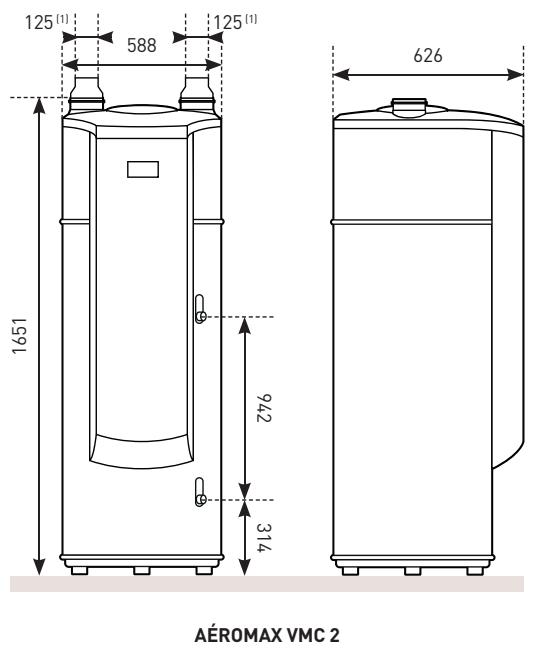

125 (1) 588 125 (1) 626 1651 942 314 AÉROMAX VMC 2

Caractéristiques techniques
(1) Livré de série avec réducteur de diamètre.

Chauffe-eau	Aéromax VMC 200 L	Aéromax VMC 2 200 L
Poids à vide	90 kg
Raccordement eau chaude/eau froide	3/4”M
Protection anticorrosion	ACI Hybride
Pression d’eau assignée	6 bars
Puissance nominale absorbée par la PAC	400 W
Puissance absorbée par l’appoint électrique	1800 W
Plage de réglage de la température de l’eau par PAC	45°C à 62°C (température pré-réglée en usine à 55°C)
Plage de température d’utilisation de la PAC (T° air extrait)	+5°C à +35°C
Débit d’air en configuration gainé sur la VMC	35 à 265 m3/h
Pression d’aspiration	60 à 180 Pa (pré-réglée en usine à 110 Pa)
Fluide frigorigène	R134a (1)/0,7-/kg
Charge en fluide rapportée au volume d’eau	0,00375 kg/L
Puissance acoustique PAC + ventilation (3)	51 dB(A)	49,1 dB(A)
Pression acoustique à 2 m en champ libre PAC + ventilation	34 dB(A)	32,1 dB(A)
Pression acoustique à 2 m en champ libre VMC seule	27 dB(A)	-
Puissance acoustique VMC seule	44 dB(A)	-
Performances certifiées à 20°C d’air (CDC LCIE 103-15B) (2)
Débit d’air de 150 m3/h
COefficient de Performance (COP)	3,10	3,24
Pes	29,1 W	27 W
Temps de chauffe (tr)	12 h 59 mn	12 h 05 mn
Température de référence (Tréf)	53°C	53°C
Débit d’air de 35 m3/h
COefficient de Performance (COP)	2,59	2,66
Pes	32,2 W	32,6 W
Temps de chauffe (tr)	16 h 42 mn	16 h 40 mn
Température de référence (Tréf)	53,1°C	53°C

(1) Le GWP (Global Warning Potential) du R134a est de 1350. (2) Performances mesurées pour une chauffe de l'eau de 10°C à 54°C avec une température d'air aspiré à 20°C et une humidité relative de 37%, selon le cahier des charges de la marque NF Électricité Performance N° LCIE 103-15B des chauffe-eau thermodynamiques autonomes à accumulation (basé sur la norme EN16147) en profil de soutirage L. (3) Mesure réalisée dans une chambre semi-anécoique sur double plan réfléchissant selon IEC 60704-1 par un laboratoire certifié, valeur moyenne pour une chauffe de 15°C à 62°C, débit d'air de 90 m³/h, produit gainé. Cet appareil est conforme aux directives 2004/108/CEE concernant la compatibilité électromagnétique et 2006/95/CEE concernant la basse tension.

Aéromax VMC : la mise en œuvre en 8 étapes

Vérifier si le logement répond aux contraintes d'installation d'un Aéromax VMC

CONTRAINTES PIÈCES

Pièce hors gel, chauffée ou non éloignée des pièces de nuit ou installation dans un placard isolé phoniquement

Proche du caisson collecteur de la VMC

Hauteur sous plafond > 2 m

Installation sur un sol de niveau résistant à une charge de 400 kg

CONTRAINTES RACCORDEMENTS

Possibilité de passer les raccordements VMC jusqu'au caisson

Étude de faisabilité auprès de Thermor services

Vous avez des questions ? Thermor Services réalise pour vous une étude préalable.

Thermor Services N°Azur 0 810 0 810 45

(ou 02 38 71 38 58) de 8h à 12h30 et de 13h30 à 18h (vendredi à 17h)

Aéromax VMC : 125 mm Aéromax VMC 2 : 160 mm(1) Volume 1 Volume 0 Volume 2 2 m mini Volume 3 600 mm 700 mm (1) Livré avec réducteur de diamètre 125 mm.

ÉTAPE 1 Transport du chauffe-eau

S'assurer chez votre distributeur que le chauffe-eau a été transporté couché à 90° sur l'unique face autorisée. Transporter le chauffe-eau sur la face autorisée jusqu'au chantier.

TILTWATCH' XTR IF RED RICHES CORNERS SPRING HAS OCCURS SHOCKWATCH www.tiltwatch.com Voyant d'inclinaison rouge = transport non conforme. Le produit a été mal transporté, il doit être refusé à la réception.

Autorisation de coucher le chauffe-eau sur la face opposée au voyant.

ÉTAPE 2

Installation du chauffe-eau sur son lieu d'utilisation

Fixer le produits au sol à l'aide de la patte de fixation prévue à cet usage en s'assurant que le chauffe-eau soit de niveau pour éviter des problèmes de givrage et d'évacuation de condensats.

Aéromax VMC : la mise en œuvre en 8 étapes

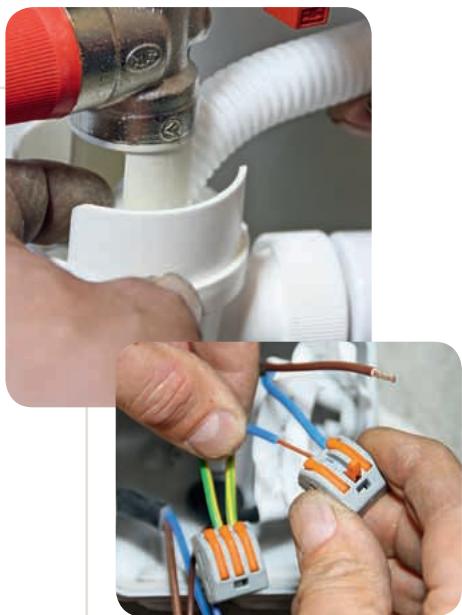

ÉTAPE 3 Raccordements hydrauliques

2 Raccordement piquage eau chaude : Pour éviter toute corrosion, disposer un raccordement diélectrique (fourni avec l'appareil) entre le piquage eau chaude et le tuyau de cuivre.

Dans le cas d'une utilisation de tuyaux en matière de synthèse, la pose d'un robinet thermostatique en sortie du chauffe-eau est recommandée.

1 Raccordement piquage eau froide : Poser directement sur le piquage eau froide un groupe de sécurité taré à 7 bars portant le marquage NF raccordé aux eaux usées.

Le robinet d'arrêt doit être placé en amont du groupe de sécurité.

Si la pression est supérieure à 5 bars, nous vous recommandons d'installer un réducteur de pression, à l'arrivée d'eau générale.

3 Évacuation des condensats : L'écoulement de l'eau condensée de la pompe à chaleur doit être conduit par le tuyaux en plastique fourni avec l'appareil, depuis la pompe à chaleur dans un siphon d'écoulement aux eaux usées afin d'évacuer les condensats.

ÉTAPE 4

Raccordements électriques du ballon

→ Installation existante du chauffe-eau :

interrupteur différentiel disjoncteur d'abonné compteur EDF 2A 16A disjoncteurs contacteur J/N sortie de câbles 3x1,5mm²

Nouvelle installation : branchement d'un Aéromax VMC

Tableau avec contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A 2A contacteur J/N disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles

Signal Heures Creuses/Heures Pleines

Tableau sans contacteur J/N avec un branchement Heures Creuses/Heures Pleines :

interrupteur différentiel disjoncteurs 16A 2A disjoncteur d'abonné compteur d'énergie sortie de câbles 2x0,8mm² 3x1,5mm² sortie de câbles

Alimentation permanente
Fil de terre

REPLACEMENT D'UN CHAUFFE-EAU ÉLECTRIQUE PAR UN CHAUFFE-EAU THERMODYNAMIQUE

Pour un fonctionnement Heures Creuses :

Au tableau électrique :

- Contrairement à un chauffe-eau électrique, un chauffe-eau thermodynamique est équipé de 2 câbles : un câble d'alimentation permanente et un câble de signal Heures Creuses/Heures Pleines.

1 - Pour éviter de déplacer le contacteur J/N et de modifier les raccords, le plus simple est de remplacer le disjoncteur 16A par un disjoncteur 2A qui protègera désormais le signal 230V d'information Heures Creuses/Heures Pleines de l'Aéromax.

La sortie câble d'origine ne servira plus d'alimentation électrique au chauffe-eau.

2 - Installer une deuxième sortie câble.

• Tirer une ligne de 230V + terre vers cette nouvelle sortie câble protégée par le disjoncteur 16A précédement démonté.
• Cette ligne servira d'alimentation au chauffe-eau.

Chauffe-eau thermodynamique :

• Raccorder le câble gris marqué HC/HP et le câble blanc de l'alimentation permanente sur leur sortie câble respective.
• Dans le menu “Paramètres” de la régulation, régler la fonction HC/HP sur ON.

Pour un fonctionnement tarif de base :

Au tableau électrique :

• Une seule ligne 16A suffit.
• Dans le menu "Paramètres", régler la fonction HC/HP sur OFF.

Aéromax VMC : la mise en œuvre en 8 étapes

ÉTAPE 5

Raccordements aérauliques

S'assurer d'une parfaite étanchéité à l'air à chaque connexion aéraulique.

INSTALLATION DES GAINES DANS LES COMBLES

Dans le cas d'un réseau pieuvre, raccorder les gaines sur le caisson collecteur.

Installation des gaines en fonction de la configuration :

• Combles non chauffés : les gaines doivent être isolées de 50 mm d'épaisseur.
• En volume chauffé (dans le faux plafond) : les gaines doivent être isolées de 25 mm.

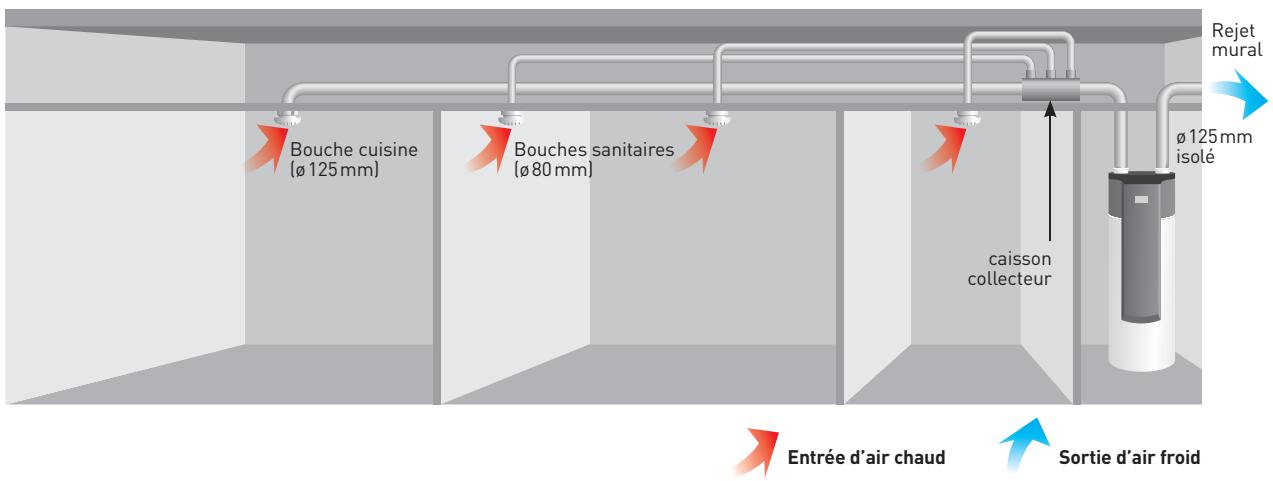

INSTALLATION DES BOUCHES D'EXTRACTION DANS LA CUISINE ET LES PIÈCES HUMIDES (SALLE DE BAINS, WC)

Fixer les bouches d'extraction à hauteur minimum de 1,80 m dans les pièces techniques type salle de bains, cuisine distante d'au moins 20 cm d'un obstacle (angle de mur, meuble, etc.).

• Les bouches diamètres 125 mm servent de raccordement de la bouche cuisine en liaison vers le chauffe-eau.
• Les bouches diamètre 80 mm servent au raccordement sanitaire.
• Les bouches non utilisées doivent être bouchées.

Bouche cuisine (ø 125 mm) Bouches sanitaires (ø 80 mm) caisson collecteur Rejet mural ø 125 mm isolé Entrée d'air chaud Sortie d'air froid

ÉTAPE 6 Remplissage du ballon

Une fois les raccordements hydrauliques et électriques réalisés :

1 Ouvrir le robinet de la cuisine ou de la salle de bains.
2 Ouvrir le robinet d'eau froide situé sur le groupe de sécurité pour purger l'air dans l'installation en s'assurant que le clapet de vidange soit bien fermé.
3 Vérifier l'étanchéité du raccordement aux tubulures et le bon fonctionnement des organes hydrauliques en ouvrant la vanne de vidange plusieurs fois.

ÉTAPE 7 Les réglages

Pour entrer et sortir du menu de paramétrage, appuyer simultanément sur les 2 touches suivantes : ▶ + ▼. Dans ce menu, tous les paramètres ajustables peuvent être si nécessaire vérifiés et modifiés. Une fois rentré dans le menu, l'appui sur la touche ▶ permet de choisir le paramètre à modifier et l'appui sur les touches ▼ et ▲ permet de modifier la valeur des paramètres.

HP 55 °C AUTO SCO BOOST INFO

RÉGLAGE DE LA TARIFICATION :

Régler le produit sur la tarification choisie :
- HCHP off : fonctionnement permanent.
- HCHP on : fonctionnement en Heures Creuses.
Dans ce cas, le câble Heures Creuses/Heures Pleines doit être raccordé au contacteur J/N du tableau électrique.

HCHP OFF

En cas de longue absence prolongée à répétition, activer le mode antilégionellose : 1 fois par mois, le chauffe-eau monte en température à 62°C pendant 1 heure.

ALEG OFF

ALEG On

RÉGLAGE VALEUR DE PRESSION :

Régler la valeur de pression en fonction des pertes de charge du réseau (cf. vérification de l'installation aéraulique).

PrES 060 AUTO BCO BOOST INFO

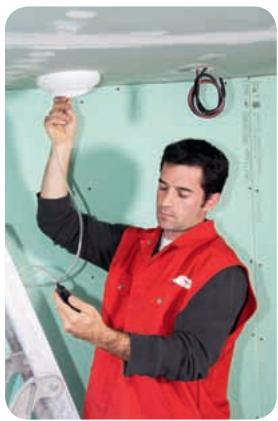

→ Vérifier l'installation aéraulique

Une fois l'installation terminée, effectuer les vérifications suivantes :

	En hygroréglable	En autoréglable
Au débit minimal	Vérifier si la pression des bouches d'extraction est comprise entre 80 et 160 Pa à l'aide d'un anémomètre et vérifier le débit à l'aide d'un débimètre.	Vérifier si la pression des bouches d'extraction est comprise entre 50 et 160 Pa à l'aide d'un anémomètre et vérifier le débit à l'aide d'un débimètre.
Au débit maximal	Activer le grand débit cuisine, vérifier si la pression à la bouche cuisine est supérieure à 70 Pa.

Vérification du bon fonctionnement

• Mettre le chauffe-eau sous tension et vérifier si la température de consigne s'affiche et le symbole du ventilateur clignote.
  • Vérifier à nouveau l'étanchéité des raccordements hydrauliques et aérauliques.

La mise en service par Thermor, quels sont les avantages ?

Bénéficier d'une mise en service Thermor, c'est s'assurer disponibilité, garantie et tranquillité ! Un technicien Thermor vous accompagne pour la mise en service de votre Aéromax VMC.

1 Il contrôle l'installation et effectue les réglages sur les pièces.
2 Il explique à votre client le fonctionnement de l'appareil.
3 En plus, vous bénéficiez d'un an de garantie supplémentaire.
Main d'œuvre et déplacement pris en charge par Thermor la première année.

Pour en profiter, contactez-nous au N°Azur 0 810 0 810 45

de 8h à 12h30 et de 13h30 à 18h (vendredi à 17h)

Les garanties

Tous nos chauffe-eau (Aéromax 3, Split et VMC) bénéficient de la qualité fabrication française et disposent de la meilleure garantie du marché!

MEILLEURE GARANTIE DU MARCHÉ

GARANTIE 5 ANS CUVE ET PIÈCES

GARANTIE 2 ANS POMPE À CHALEUR

SAV Express

RÉSERVÉ À L'INSTALLATEUR

→ Recevez vos pièces en 24 h, comment ça marche ?

En cas de panne d'appareil sous garantie, Thermor vous propose le service SAV Express pour assurer rapidement le changement de vos pièces détachées accompagné d'une indemnisation de forfait dépannage.

Nos experts répondent à vos questions. Contactez Thermor Services au

N°Azur 0 810 0 810 45 avec le numéro de série du produit. Un expert vous accompagne afin de réaliser le bon diagnostic.

2 Envoi des pièces sous garantie en express.

Vous recevez la pièce dès le lendemain, hors jours fériés (appel la veille avant 16h).

3 Retour de la pièce défectueuse par vos soins. Colis pré-payé par Thermor.

4 Expertise de la pièce défectueuse et forfait jusqu'à 150€ sur certains produits ^[2] . Vous recevez directement un chèque après réception et analyse de la pièce défectueuse par Thermor Services.

(1) Sans vidange. (2) Avec vidange.

Mise en service

Pour vous accompagner, Thermor vous propose de réaliser la mise en service ^(3) .

Pour plus de renseignements, vous pouvez nous contacter au ▶ N°Azur 0 810 0 810 45

Inclus dans la mise en service d'Aéromax Split :

• Raccordements frigorifiques
• Contrôle d'étanchéité à l'azote
• Tirage au vide
• Remplissage de l'installation en gaz
• Remise d'un rapport de service et explication du fonctionnement à l'installateur et au client

- 1 an de garantie supplémentaire sur les pièces

- Main d'œuvre et déplacements pris en charge par Thermor la première année

(3) Voir conditions auprès de Thermor Services.

Découvrez le film "Pourquoi faire appel à Thermor pour la mise en service d'un Aéromax Split" en flashant ce code ou sur www.thermor.fr

Inclus dans la mise en service d'Aéromax VMC :

• Contrôle et réglage de l'installation
• Explication du fonctionnement à l'installateur et au client
• 1 an de garantie supplémentaire sur les pièces
• Main d'œuvre et déplacements pris en charge par Thermor la première année

Références gamme Aéromax

4 solutions pour répondre à toutes vos configurations

Aéromax sur air ambiant

Aéromax 3, 220 L : Réf. 296 056
Aéromax 3, 270 L : Réf. 296 048

Aéromax gainé sur air extérieur

Aéromax 3, 220 L : Réf. 296 056
Aéromax 3, 270 L : Réf. 296 048

Accessoire	Référence
Raccord pour gaine avec joint diamètre 160 mm (livré par 2)	900 366
Gaine semi-rigide calorifugée, longueur 2 m, diamètre 160 mm	900 364
Gaine rigide PEHD, longueur 1,4 m, diamètre 160 mm	900 369
Coude PEHD, longueur 1,4 m, diamètre 160 mm	900 368
Entrée/sortie d'air murale, diamètre 160 mm	900 365
Entrée/sortie d'air toiture, diamètre 160 mm, couleur tuile	900 376
Entrée/sortie d'air murale, diamètre 160 mm, couleur ardoise	900 375

Aéromax Split sur air extérieur

Aéromax Split, vertical mural 200 L: Réf. 296 506
Aéromax Split, stable 300 L : Réf. 296 504
→ Unité extérieure : Réf. 232 297
→ Unité extérieure 2 : Réf. 232 397

Accessoire	Référence
Liaison frigorifique 5m	232 309
Liaison frigorifique 7m	232 310
Liaison frigorifique 10m	232 311
Support mural équerre pour unité extérieure	232 308
Support de sol réglable pour unité extérieure (x4)	232 307
Support de sol pour unité extérieure (x4)	232 305
Trépied Aéromax Split VM 200 L	232 298
Sachet de 4 bouchons pour supports sol PVC	232 306
Mise en service	083 028

Aéromax VMC sur air extrait

→ Aéromax VMC 200 L : Réf. 296 049
Aéromax VMC 2 200 L (livré avec réducteur de diamètre 125 mm): Réf. 296 059

Accessoire	Référence
Caisson collecteur 6 piquages, diamètre 80 mm et 2 piquages,diamètre 125 mm	296 050
Mise en service	880 564
