ALLURE DIGITAL ETROIT - Chauffage électrique THERMOR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ALLURE DIGITAL ETROIT THERMOR au format PDF.
| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Radiateur électrique à inertie |
| Caractéristiques techniques principales | Écran digital, design étroit, technologie à inertie fluide |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Longueur : 1000 mm, Hauteur : 400 mm, Épaisseur : 100 mm |
| Poids | 10 kg |
| Compatibilités | Compatible avec les systèmes de gestion de l'énergie |
| Tension | 230 V |
| Puissance | 1000 W |
| Fonctions principales | Programmation hebdomadaire, mode éco, mode confort |
| Entretien et nettoyage | Nettoyage avec un chiffon humide, ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées auprès du fabricant |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité en vigueur |
| Informations générales | Idéal pour les pièces de vie, installation murale recommandée |
FOIRE AUX QUESTIONS - ALLURE DIGITAL ETROIT THERMOR
Questions des utilisateurs sur ALLURE DIGITAL ETROIT THERMOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage électrique au format PDF gratuitement ! Retrouvez votre notice ALLURE DIGITAL ETROIT - THERMOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ALLURE DIGITAL ETROIT de la marque THERMOR.
MODE D'EMPLOI ALLURE DIGITAL ETROIT THERMOR
Nous vous remercions de lire attentivement cette notice de façon à :
- rendre votre installation conforme aux normes,
- optimiser les performances de fonctionnement de votre appareil.
Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.
Allure digital
étroit Soufflerie
500 et 750W
- soufflerie
de 1000W
disponible sur chaque puissance
Installation
1. Préparer l'installation du radiateur sèche-serviettes 3 2. Repérer et percer les points de fixation du radiateur sèche-serviettes 4 3. Raccorder le radiateur sèche-serviettes 5 4. Fixer et verrouiller le radiateur sèche-serviettes au mur 6 5. Monter et démonter la patère 6 6. Installer la commande digitale au mur 7
Fonctionnement
La commande digitale 10 Les différents affichages 10 Description des voyants du ventilateur 11
Utilisation
Mettre en marche / Mettre en veille votre radiateur sèche-serviettes 12 Choisir notre mode de chauffage 13
Chauffer votre pièce : utilisation du mode Confort 13 Abaisser la température de votre pièce : utilisation du mode Eco 14 Programmer vos périodes de chauffe : utilisation du mode Programmation 15 à 17 S'absenter plus de 24 heures : utilisation du mode Hors Gel 18
Choisir les fonctions 18
Lancer en une seule fois le chauffage et le séchage : utilisation de la fonction Cycle Douche....20 Activer le Turbo, le séchage ou le chauffage des serviettes : utilisation de la fonction Manuelle..21 Programmer le Cycle Douche : utilisation de la fonction Programmation 24
Choisir la langue 28 Régler le jour et l'heure 28 Régler les paramètres
Choisir le mode de programmation interne ou externe (Fil pilote) 29 Choisir les réglages du Cycle Douche 31 Étalonner la température d'ambiance 33 Étalonner la temperature Confort + 34
Le délestage 34
Verrouiller les commandes 35 Retour au réglage de base urine 35 Utilisation du radiateur séche-serviettes sans la commande digitale 36
Conseils
Entretien 37 En cas de problème 38 à 40
Nous vous remercions de votre choix et de votre confiance. Le radiateur sèche-serviettes que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.
Mise en garde
Attention: Surface très chaude sur la surface hot surface
- Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Cet appareil n'est pas prévu pour être utilisé sans surveillance par des enfants de moins de 14 ans, ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si ceux-ci ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'instructions préalables.
- Les enfants de moins de 14 ans ne doivent pas jouer avec l'appareil, ni le régler, ni le nettoyer, ni en effectuer l'entretien.
- Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habituée.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- La notice d'utilisation de cet appareil est disponible en vous connectant sur le site internet du fabricant indiqué sur le bon de garantie livré dans cette notice.
- À la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.
- Un système de gestion d'énergie ou de délestage par coupure d'alimentation est incompatible avec nos appareils. Il détruirait le thermostat.
- Pour des raisons de sécurité, il est formellement interdit de re-remplir les radiateurs sèche-serviettes. En cas de besoin, contactez le service après-vente du fabricant ou un professionnel qualifié.
- Pour assurer un bon fonctionnement du ventilateur, il est recommandé de ne pas obstruer ou recouvrir la sortie d'air (notamment par une serviette). Cela risquerait de provoquer la mise en sécurité du ventilateur.
| Les apparêils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclées. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux. | |
| L'installation d'un apparéil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivélé). |

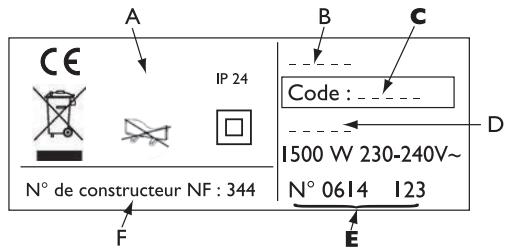

Les références de votre radiateur sèche-serviettes
Elles sont situées sur le côté droit du radiateur sèche-serviettes.
Le Code commercial et le Numéro de série identifient auprès du constructeur le radiateur sècheserviettes que vous venez d'acquérir.
A Normes, labels de qualité B Marque commerciale C Code commercial D Référence de fabrication E N° de série F N° de constructeur
I/ préparer l'installation du radiateur sèche-serviettes règles d'installation
- Ce radiateur sèche-serviettes a été créé pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
- L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
- Le radiateur sèche-serviettes doit être alimenté en 230V Mono 50Hz.

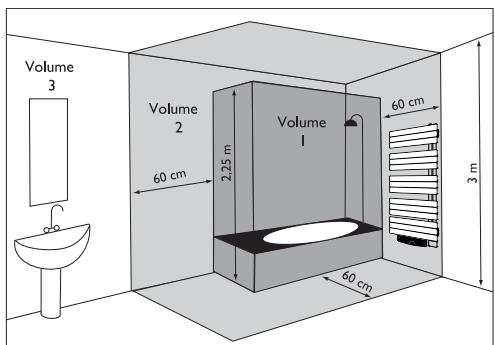

- Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol.
Tenir le radiateur sèche-serviettes éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...).
Ne pas le installer sous une prise de courant fixe.
| Volume 1 | Pas d'appareil électrique |
| Volume 2 Volume 3 | Appareil électrique IPX4 (Norme EN 60335-2-43 : 2003/A2 : 2008) |

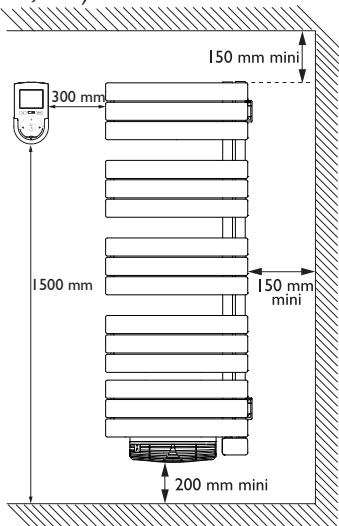

| Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil. | |
La distance de 300 mm entre l'appareil et la commande digitale est préconisée pour un fonctionnement optimal de votre appareil.
2/ Repérer et percer les points de fixation du radiateur sèche-serviettes
| 1 | Prénez le couvercle de l'emballage et aidez-vous de la ligne du milieu de l'appareil pour positionner votre radiateur sèche-serviettes au mur.Dépliez le rabat afin de bien le poser sur le sol (préndre éventuel-lement un niveau). | Allure Digital étrait Souslenerie Allure Digital étrait RADIATEUR SÉCHE-SERVETTE 347,5 mm www.thermocr.fr Allure Digital étrait Souflierie Thermor www.thermocr.fr |
| 2 | Repérez sur la face marquée du couvercle les 4 points de perçage pour la fixation du radiateur sèche-serviettes. Pointez ces points avec un crayon en traversant le carton. | Allure Digital étrait Souflierie Thermor www.thermocr.fr |
| Cote A en mm | ||
| 1500 W | 1114 | |
| 1750 W | 1414 | |
| 3 | Enlevez le couvercle. Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilis- sez des chevilles adaptées (ex: chevilles pour cloison pleine fourn- nies, chevilles spécifiques M5 pour cloison creuse non fournies). | |
| 4 | Alignez les repêres de la croix aux repêres du crochet. Positionnez les 4 crochets et vis- sez. |
Règles de raccordement
- Le radiateur sèche-serviettes doit être alimenté en 230V Mono 50Hz.
- L'alimentation du radiateur sèche-serviettes doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l'aide du câble du radiateur sèche-serviettes par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
- Si vous utilisez le fil pilote par l'intermédiaire d'une centrale de programmation, cette centrale doit être protégée par un différentiel 30mA (ex : salle de bains). Ce différentiel doit être celui qui protège également le radiateur sèche-serviettes.

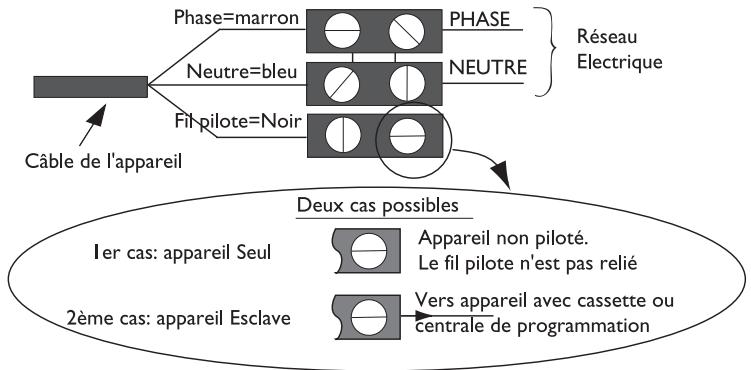

Schéma de raccordement du radiateur sèche-serviettes
Coupez le courant et branchez les fils d'après le schéma suivant :
Dans le cas de branchement de plusieurs radiateurs sèche-serviettes, reportez-vous page 9 pour raccorder au bon moment vos appareils.
Veuillez raccorder le fil pilote s'il est équipée d'une centrale de programmation, d'un programmateur ou d'un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco,...):
| Mode | CONFORT | ECO ECO | HORS GEL | ARRÊT DELESTAGE | CONFORT -1°C | CONFORT -2°C |
| Signal à transmettre | — | — | — | — | ←5' | ←5' |
| 3" | 7" | |||||
| Mesure entre le fil pilote et le neutre | 0 Volt | 230 Volts | -115 Volts négative | +115 Volts positive | 230 Volts pendant 3 s | 230 volts pendant 7 s |
4/ Fixer et verrouiller le radiateur sèche-serviettes au mur
Accrochez votre radiateur sèche-serviettes. Procédez au verrouillage en approchant le cache-fixation le long du mur (index vers le haut).
Le verrouillage permet de supprimer le jeu qui peut apparaître entre le radiateur sèche-serviettes et ses fixations.
5/ Monter et démonter la patère
| Présentez la patitre sur la lame chauffante que vous aurez choï- sie. Insérez-la. | ||
| Présentez le verrou et faîtes-le glisser jusqu'à la butée. Pour démonter la patitre, retirez le verrou et enlevez la patitre en l'inclinant légèrement. |

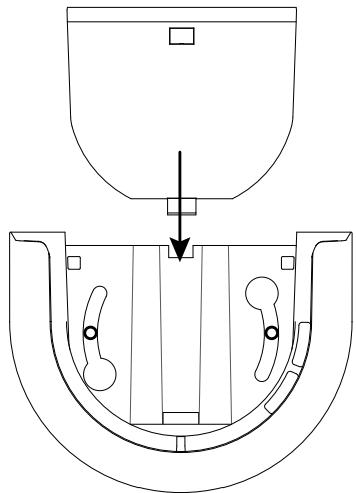

61 Installer la commande digitale au mur
Pour une meilleure utilisation de votre commande digitale, nous vous recommandons de l'installer à côté
du radiateur sèche-serviettes (la sonde de température se trouvant à l'intérieur gère l'acti
vatisation ou l'arrêt du ventilateur), à une hauteur de 1,50 m afin de faciliter la lecture de l'écran.
Nous vous conseillons d'utiliser des chevilles adaptées à votre mur (ex : plaque de plâtre,...).
Veillez à ce que la hauteur de la tête de vis ne dépasse pas 3.2 mm et le diamètre 7 mm.
Positionnez le support de la commande digitale au mur.
Pointez les deux trous de perçage (veillez à les aligner horizontalement).
Retirez le support de la commande digitale et percez les 2 trous.
Percer les 2 trous de perçage
Prévoyez les 2 vis avant d'installer le support.

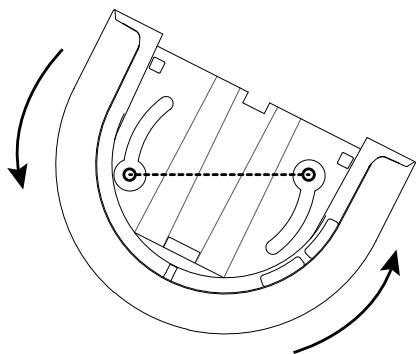

Amenez ensuite le support de la commande digitale en face des 2 oblongs.
Faites pivoter le support dans le sens inverse des aiguilles d'une montre (veillez à ce que le support soit de niveau).
Serrez les vis.
Positionnez le capot.
Votre installation est terminée.
Si vous souhaitez démonter le capot, insérez un tournevis dans la fente et déclippez le capot.
Cas d'installation d'un seul radiateur seche-serviettes
Après l'installation de votre radiateur sèche-serviettes et l'installation de la commande digitale au mur, vous pouvez remettre le courant pour procéder à la mise en service de la commande digitale.
La procédure de reconnaissance doit être effectuée dans les 10 minutes suivant la mise sous tension du radiateur sèche-serviettes.
| Faites un appui bref sur ◆ Situé sur le côte gauche du venti-lateur. | Le voyageant de chauffe clignote (vert) lorsque la commande digi-tale n'est pas associée. Le voyageant de chauffe restera fixe (vert ou rouge) si la commande digi-tale n'est pas associée et que le délambda de reconnaissance de 10 min-utes est dépasse. | |
| A l'aide d'un tournevis, ouvrez la trappe de la pile située à l'arrière de la commande digitale pour ré-cuperer la pile. | Enlevez la pile de son logement. | Positionnéz la pile dans les 10 min-utes qui suivent l'alimentation électrique du radiateur sèche-serviettes en veillant à ce que le + apparaisse. |
| Lors de l'insertion de la pile, l'as-sociation démarre. Ne pas insérer la pile avant d'avoir alimenté électriquement le radiateur le sèche-ser-viettes. | Appairage | Patientez quelques instants le temps que la procédure de re-connaissance se fasse (vous n'avez aucune manipulation à faire). |
| L'appairage est terminé. | Où | Vouces pouvez passer au réglage de la langue. |
NB: Si les 10 minutes sont dépassées, coupez le courant au disjoncteur et remettez-le en marche. Procédez comme suit tout en restant à côté de votre sèche-serviettes. Si la procédure de reconnaissance de la commande digitale n'a pas fonctionné, reportez-vous page 39.
Cas d'installation de 2 ou + radiateurs seche-seviettes
Après l'installation de vos radiateurs sèche-serviettes et l'installation des commandes digitales aux murs, procédez comme suit en fonction de votre installation électrique (exempie dans le cas de l'installation de 2 radiateurs sèche-serviettes):
La procédure de reconnaissance doit être effectuée dans les 10 minutes suivant la mise sous tension du radiateur sèche-serviettes.
| Voues avec un disjoncteur pour chaque radiateur sèche-ser-viettes. Les radiateurs sèche-serviettes sont raccordés. | Laissez le radiateur sèche-ser-viettes ② hors tension (disjoncteur sur OFF) pendant l'association du radiateur sèche-serviettes ①. | Lorsque la procédure de reconnaissance de la commande digi-tale du radiateur ① est terminée, mettez hors tension (disjoncteur sur OFF)le radiateur ① puis met-tez sous tension (disjoncteur sur ON) le radiateur ② et procédez à l'association. Lorsque la procédure de reconnaissance de la commande digi-tale du radiateur ② est terminée, mettez le radiateur ① sur ten-sion. |
| Radiateur sèche-serviettes 1 | Radiateur sèche-serviettes 2 | |
| Vouves avec un seul disjoncteur pour tous les sèche-serviettes. Débranchez tous les radiateurs sèche-serviettes et procédex comme suit: | 1-Mettez le disjoncteur sur OFF. 2-Raccordez le radiateur sèche-serviettes ① uniquement et remettez le courant (disjoncteur sur ON). 3-Faites un appui bref sur ② situation sur le côté gauche du ventila-teur. 4-Insérez la pile dans la commande digitale ① . L'association démarre. 5-Lorsque l'association est terminée, mettez le disjoncteur sur OFF. 6-Débranchez le radiateur sèche-serviettes ①. | 7-Raccordez le radiateur sèche-serviettes ② et remettez le courant (disjoncteur sur ON). 8-Faites un appui bref sur ① situation sur le côté gauche du ventila-teur. 9-Insérez la pile dans la commande digitale ② . L'association démarre. 10-Lorsque l'association est terminée, mettez le disjoncteur sur OFF. 11-Rebranchez le radiateur sèche-serviettes ①. 12-Mettez le disjoncteur sur ON. 13-Allumez les radiateurs sèche-serviettes ① et ② en ap-puyant sur ①. |
Description
Lorsque la procédure de reconnaissance de la commande digitale est terminée, procédez au réglage du jour et à la mise à l'heure de la commande digitale.
| Procédez au besoin de la langue (Fr pour Français, En pour Anglais, ....). | Français Fr Sélectionnez la langue avec + ou - Validez votre besoin en appuyant sur OK. | Langue modifiée Vous avons choisi la langue. |
| Procédez au besoin du jour. | JOUR : Lundi LU | Sélectionnez le jour avec + ou -. Validez votre besoin en appuyant sur OK. |
| Procédez au besoin de l'heure. | Heure 12:00 Minute 12:00 | Sélectionnez l'heure avec + ou - Validez votre besoin en appuyant sur OK. Sélectionnez les minutes avec + ou -.Validez votre besoin en ap- puyant sur OK. |
| Le réglage est terminé. La com- mande digitale revient à l'affichage principal. | Heure modifiée | Lundi - 12h06 2 10° * |

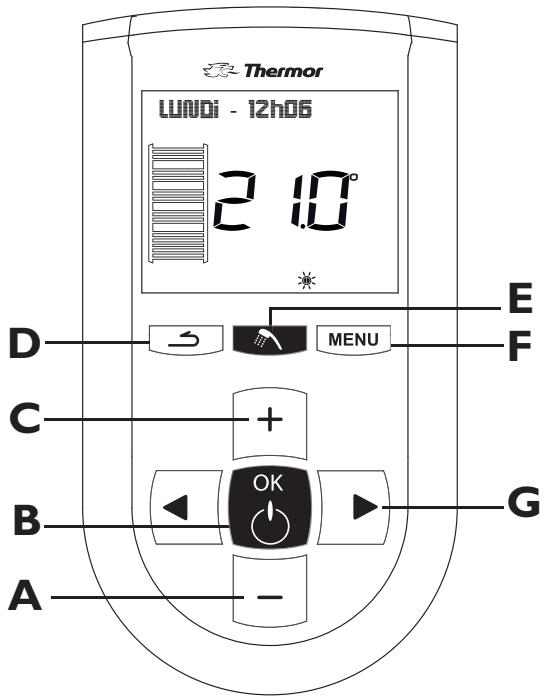

La commande digitale
Pour plus de confort et d'économies, votre radiateur sèche-serviettes est doté d'une commande digitale à affichage digital. Elle va vous permettre de régler toutes les fonctionnalités de votre radiateur sèche-serviettes.
A Réglage de la température, du jour et de l'heure B Mise en marche / Validation / Mise en veille C Réglage de la température, du jour et de l'heure D Retour E Cycle douche F Menu G Touche de Navigation ou

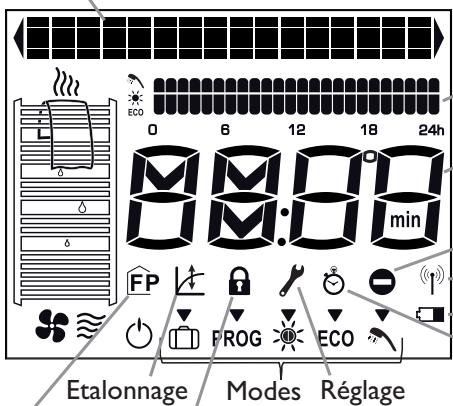

Les différents affichages
Affichage jour, heures et réglage en cours
Programmation Verrouillage
Fil Pilote
Affichage du programme
Affichage température, jour et heures si réglage en cours
Action impossible
Etat de la réception de la télécommande
Etat de la pile
Minuteur

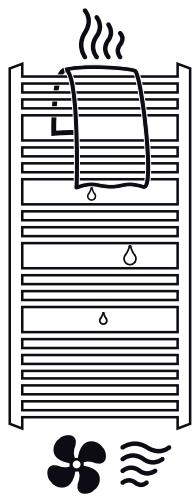

Sur la commande digitale, vous pourrez visualiser si votre radiateur sèche-serviettes chauffe la salle de bains, chauffe les serviettes ou sèche les serviettes :
Votre radiateur sèche-serviettes chauffe les serviettes.
Votre radiateur sèche-serviettes sèche les serviettes.
Votre radiateur sèche-serviettes chauffe la salle de bains.
Description des voyants du ventilateur
| Levoyant s'allume en rouge si le radiateur s'est serviettes est en chauffe. Cevoyant est vert lorsque le radiateur s'est serviettes est allumé mais ne chauffe pas. Il est étant si le radiateur s'est-ser-viettes est arrêté (mais always sous tension). | |
| Levoyant s'allume en orange lorsqu'il doit y avoir un nettoyage du filtrer ou lorsque la sortie d'air a été bouchée (reportez-vous page 37). |
METTRE En MARCHE VOITRE radiateur séche-serviettes
Pour mettre en marche votre appareil, faites un appui bref sur situé sur le côté gauche du ventilateur.
La commande digitale affiche la température de confort.
Lors de la première mise en route, l'appareil est réglé en mode Confort à 21°C
Activer l'écran
Pour allumer l'écran de la commande digitale, appuyez sur une des touches.
L'écran de la commande digitale s'allume.
METTRE en VEILLE votre radiateur sèche-servietts
Pour mettre en veille votre appareil, faites un appui long sur
Commande OFF
Votre radiateur sèche-serviettes ne chauffe plus.
Pour allumer la commande digitale, faites un appui bref sur .
Choisir votre mode de chauffage
Votre radiateur sèche-serviettes vous permet d'utiliser plusieurs modes de chauffage :
- Le Mode Confort qui vous permet d'obtenir une température agréable.
- Le Mode Eco ECO qui vous permet d'abaisser la température de votre pièce lors d'une absence prolongée de la maison ou pendant la nuit.
- Le Mode Programmation PROG qui vous permet de choisir vos périodes de chauffe en mode Confort ou en mode Eco.

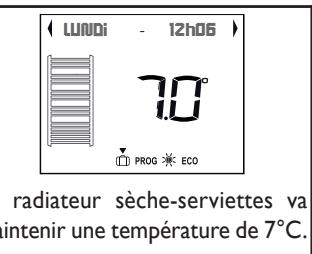

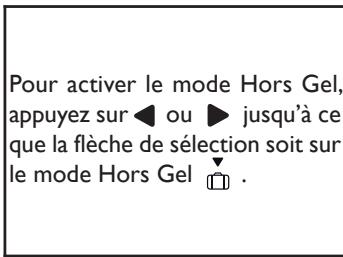

- Le Mode Hors Gel qui vous permet de maintenir une température de 7°C (± 3^) lors d'une absence de plus de 24 heures.
Description
Ce mode vous permet d'avoir la température ambianté agréable dans la pièce.
Comment activer ce mode ?
Avant toute action, faites un appui sur une des touches.
Pour activer le mode Confort, appuyez sur ou jusqu'à ce que la flèche de sélection soit sur le mode Confort
Le radiateur sèche-serviettes va maintenir une température de Confort à 21°C.
La température Confort conseillée est de 21°C. Le mode Confort va de 12,5°C à 30°C.
Comment modifier la temperature?
Pour modifier la température affichée, appuyez sur + ou -.
Le radiateur sèche-serviettes va chauffer à la température souhaitée.
Description
Ce mode vous permet d’abaisser la température de votre pièce lors d’une absence comprise entre 2 heures et 24 heures de la maison ou pendant la nuit.
Comment activer ce mode ?
Avant toute action, faites un appui sur une des touches MENU afin d'éclairer l'écran.
| Pour activer le mode Eco, ap-puyez sur ↓ ou ↑ jusqu'à ce que la flèche de sélection soit sur le mode Eco ECO. | + OK - | LUNOi - 12h05 175° PROG ECO |
| La température sera abaissée de 3.5°C par rapport à la température Confort préalablement可以选择. |
Comment modifier la temperature?
| Pour modifier la température af-fichée, appuyez sur + ou -. | + OK - | LUNUO - 12h05 185° ECO Le radiateur sèche-serviettes va resterir la température de-mandée. |

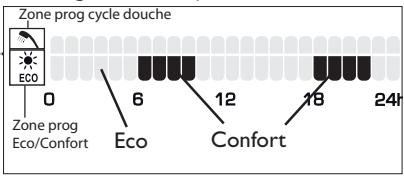

Utilisation du mode programmation
PROG
Description
Ce mode vous permet de programmer vos périodes de température Confort (lorsque vous êtes présents) et Eco (lors d'une absence ou pendant la nuit).
Avant de régler la programmation, assurez-vous que la commande digitale est déjà à la bonne date et
La commande digitale contient un pré-programme par défaut. Celui-ci se lit de la manière suivante :
- Les picots noirs indiquent que vous êtes en mode Confort.
- L'absence de picots indique que vous êtes en mode Eco.
Ce programme prévoit :
Du lundi au dimanche, des périodes de confort de 6h à 10h et de 18h à 22h.
Comment visulaliser la pre-programmation?
Avant toute action, faites un appui sur une des touches MENU OK afin d'éclairer l'écran.
| Pour accéder au menu Program- mation Eco/Confort, appuyez sur MENU. | Appuyez sur ↓ ou ↑ jusqu'à l'aff- fichage de Prog Eco/Confort. | Validez votre可以选择 en appuyant sur OK. |
| Vou� arrivéz sur le menu Choix du jour. | Choix du jour * 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 | Choix du jour * 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 * 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 * 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 100 |
| Lorsque vous avez terminé, sor- tez du menu en appuyant sur pour revenir au menu Pro- grammation Eco/Confort. | Prog Eco/Confort PROG | Lundi di - 12h05 2 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 10 * 0 0 |
Comment modifier la pre-programmation
Dans le cas où le pré-programme ne répond pas à votre rythme de vie, vous allez pouvoir le modifier et ainsi programmer vos propres périodes de température Confort et Eco.
Avant toute action, faites un appui sur une des touches.
| Vous étés dans le menu Prog Eco/Confort (voir page précédente pour y accéder). | Prog Eco/Confort PROG Validez en appuyant sur OK. Ap-puyez sur ↓ ou ↓ pour désir le jour de votre programmation. | Choix du jour PROG Validez votre choix en appuyant sur OK. |
| Vous pouvezmaintenant modifier le pré-programme. (•programmation en mode Confort, •programmation en mode Eco). | Lundi Eco Déplacez vous sur les heures à l'aide de ↓ ou ↓ . Sur chaque heures vous pouvez voir dans quel mode Eco ou Confort vous vous trouvez. | Eco => Confort : Si vous voulez passer en mode Confort sur une heures qui est programmée en mode Eco, ap-puyez sur la touche +. Confort => Eco Si vous voulez passer en mode Eco sur une heures qui est pro- grammée en mode Confort, ap-puyez sur la touche - . |
| Vous avezmodifié la programmation du Lundi, validez votrechoix en appuyant sur OK. | Lundi OK | Vous avez la possiblité de dupli- quer cette programmation sur d'autres jours de la semaine. |
Vous souhaitez dupliquer la programmation à d'autres jours de la semaine ?
| Vous poulez dupliquer votre programmation sur les jours de la se-maine qui utilisent le même rythme de vie. | Dupliquer ? OU I Validez votrechoix en appuyant sur OK. | Dupliquer Lundi a MA Validez votrechoix en appuyant sur OK. Pour changer de jour, appuyez sur « ou » . |
Vous ne souhaitez pas dupliquer la programmation à d'autres jours de la semaine ?
| Si vous ne souhaitez pas dupli- quer cette programmation, ap- puyez sur ◆ ou ◆ jusqu'à l'affichage de NON. | Dupliquer ? non | L'au di - 12h05 2 10 La commande digitale revient à l'affichage principal. |
Avant toute action, faites un appui sur une des touches 5 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
| Pour activer le mode Programmation, appuyez sur ↓ ou ↑ jusqu'à ce que la flèche de sélection soit sur le mode ProgPROG. | + OK - | La commande digitale revient à l'affichage principal. La commande digitale affiche la programmation dans le mode Confort PROG ou EcoPROG ECO. |
Description
Ce mode vous permet de maintenir une température de 7°C (± 3^) lors d'une absence de plus de 24 heures. Cette température ne peut pas être modifiée.
Comment activer ce mode?
Avant toute action, faites un appui sur une des touches 5 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
Choisir les fonctions
Votre radiateur sèche-serviettes vous permet d'accéder à plusieurs fonctions afin de maximiser votre confort dans la salle-de-bains:
- Le Cycle Douche : permet de réaliser les 3 actions suivantes : CHAUER, VOTRE SALLE-DE-BAINS RAPIDEMENT (température préRéglée à 24°C et modifiable), chauffer vos serviettes (dans le cas de la pro grammation du cycle douche) pour toute sortie de douche ou de bain, et les sécher après utilisation.
- Le Turbo : fonctionnement du ventilateur pour une durée réglable entre 5 et 60 minutes, permettant ainsi une montée rapide en température de la salle-de-bains.
- Le séchage des serviettes : permet de sécher rapidement vos serviettes. À utiliser principalement lorsqule chauffage de la salle-de-bains n'est pas nécessaire.
- Le chauffage des serviettes : fonctionnement du radiateur sèche-serviettes au maximum de sa puissance pendant 35 minutes, vous apportant plus de confort lors de la sortie de la douche ou du bain.
- La programmation du cycle douche peut s'adapter à votre mode de vie. Cette fonction vous permet de bénéficier d'une salle-de-bains chaude dès votre arrivée, le ventilateur se mettant en marche 10 minutes avant l'heure de départ du cycle. Vous avez la possibilité de programmer à votre gré 3 cycles douche par jour en fonction de l'heure d'arrivée et du temps passé dans la salle-de-bains.
- La programmation Eco-Confort est préenregistrée par défaut. Vous aurez néanmoins la possibilité de la modifier afin de programmer heure par heure et jour par jour la température du radiateur sèche-serviettes en mode Confort (préreglée à 21°C et modifiable) ou en mode Eco (-3.5°C par rapport à la température Confort). Cette fonction vous permet une utilisation optimale du radiateur sèche-serviettes et des économies d'énergie non négligeables.
Description
Cette fonction vous permet de chauffer votre salle-de-bains (température régée à 24°C en usine) et de sécher vos serviettes après utilisation.
La durée correspond à votre temps de présence dans la salle de bains.
La Fonction Cycle Douche continue à être active à la fin de la durée pour finir de sécher vos serviettes.
Comment activer CETTE fonction?
Avant toute action, faites un appui sur une des touches 3 afin d'éclairer l'écran.
| Pour activer la fonction Cycle Douce, appuyez sur . | Cycles Douche 30 min Vous pouvez modifier la durée du cycle douche à l'aide des touches + ou -. La durée peut varier de 5 à 60 minutes. | Cycle douche en cours 20 min Validez votrechioix en appuyant sur OK. La durée可以选择 commence à dé- compter. Elle sera mémorisée pour le prochain lancement d'un cycle douche. |
| A la fin de la durée que vous avez choisi, le cycle douche continue pour sécher vos serviettes (la durée du séchage des serviettes est de 120 minutes et non modifiable). | Cycle douche en cours 120 min | Lundi - 12h05 2 10 Lorsque le temps est écoulé, la commande digitale revient à l'affi- chage principal. |
| Si vous appuyez sur par inadventance, le menu vous pro- pose de désactiver la fonction. | Desactiver ? non Validez votrechioix en appuyant sur OK pour ne pas désactiver la fonction Cycle douche. | Cycle douche en cours 20 min Le cycle continu. |
COMMENT DESACTIVER LA FONCTION CYCLE DOUCHE?
| Si vous souhaitez arrêtier la fonction Cycle Douche avant la fin de la durée可以选择, faites un appui sur . | Appuyez sur « ou » jusqu'à l'af-fichage de OUI. | Validez votrechioix en appuyant sur OK. |
| Le cycle douche s'accrite. | CYCLE TERMINÉ | LUMID - 12h05 2 10° La commande digitale revient à l'af-fichage principal. |
Description
Cette fonction vous permet d'activer le turbo du radiateur sèche-serviettes. Le ventilateur va chauffer votre salle-de bains pendant une durée comprise entre 5 et 60 minutes.
Comment activer ce mode ?
Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.
| Pour activer le turbo, appuyez sur la touche MENU. | Validez votrechioix en appuyant sur OK. | Actuer Turbo 15 min Vous pouvez modifier la durée du turbo en appuyant sur + ou -. |
| Validez votrechioix en appuyant sur OK pour lancer le turbo. | Turbo actue | Turbo en cours 15 min A la fin de la durée du turbo, la commande digitale revient à l'af-fichage principal. |
Comment desactiver ce mode?
| Pour désactiver le turbo, appuyez sur . | Desactier Turbo non Appuyez sur ↓ ou ↑ jusqu'à l'affichage de OUI. | Desactier Turbo OU! Validez votrechioix en appuyant sur OK. |
| Le turbo s'accrite. | CYCLE TERMINE | LINUX - 12h05 2 10* La commande digitale revient à l'affichage principal. |
Description
Cette fonction vous permet d'activer le séchage des serviettes. La durée du séchage des serviettes est de 120 minutes.
Comment activer ce mode ?
Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.
| Pour activer le Séchage des servi-ettes, appuyez sur MENU . | Functions Manuelles Validez votrechioix en appuyant sur OK. Appuyez sur ↓ ou ↑ jusqu'à l'affichage de ACTIVER SECHAGE. | Actuer Sechage ? OU! Validez votrechioix en appuyant sur OK. |
| Le séchage des serviettes est ac-tivé. La durée de séchage est de 120 minutes et non modifiable. | Sechage actue A la fin de la durée du Séchage des serviettes la commande digi-tale revient à l'affichage principal. | |
Comment desactiver ce mode?
| Pour désactiver le séchage des serviettes, appuyez sur 3 . | Desactüer Sechage non | Desactüer Sechage OU1 |
| Appuyez sur ↓ ou ▷ jusqu'à l'affichage de OUI. | Validez votrechioix en appuyant sur OK. | |
| Le séchage des serviettes est ar-rêté. | CYCLE TERMINÉ | LUNDI - 12h06 2 10° * La commande digitale revient à l'affichage principal. |
Description
Cette fonction vous permet d'activer le chauffage des serviettes. La durée du chauffage des serviettes est de 35 minutes.
Comment activer ce mode?
Avant toute action, faites un appui sur une des touches 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
| Pour activer le Chauffage des serviettes, appuyez sur MENU. | Functions Manuelles Validez votrechioinappuyant sur OK. Appuyez sur « ou » jusqu'à l'affichage de ACTIVER CHAUFFAGE DES SERVIETTES. | Actuer Chauffage des serviettes OUI Validez votrechioinappuyant sur OK. |
| Le chauffage des serviettes est ac- tivé. La durée de chauffage est de 35 minutes et non modifiable. | Chauffage activé | Chauf seruiéttes en cours 35 min A la fin de la durée du chauffage des serviettes, la commande digi- tale revient à l'affichage principal. |
Comment desactiver ce mode?
| Pour désactiver le chauffage des serviettes, appuyez sur . | Desactelier Chauf serviettes ? non | Desactelier Chauf serviettes ? OU ! Validez votrechioin appuyant sur OK. |
| Appuyez sur ↓ ou ▷ jusqu'à l'affichage de OUI. | ||
| Le chauffage des serviettes est arrété. | CYCLE TERMINE | LUMID - 12h05 2 10° La commande digitale revient à l'affichage principal. |
Description
Cette fonction vous permet de programmer la Fonction Cycle Douche, lançant ainsi le chauffage de la salle de bains et de vos serviettes, puis le séchage de vos serviettes.
La durée programmée correspond à votre temps de présence dans la pièce, mais la Fonction Cycle Douche démarrera plus tôt afin que vos serviettes soient chaudes à votre entrée dans la salle de bains. Elle continuera à être active à la fin de la durée programmée pour finir de sécher vos serviettes.
Vous avez la possibilité de programmer jusqu'à 3 Cycles douche sur une même journée, et ainsi satisfaire aux besoins de toute la famille.

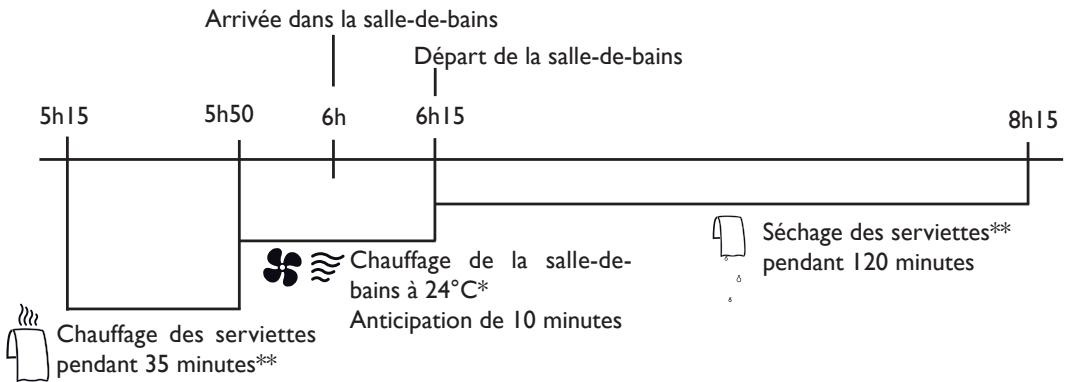

Exemple de programmation :
Choix du jour LUNDI
- Cycle 1: Heure d'arrivée dans la salle de bains : 6h00
- Durée du cycle : 15 minutes
- Cycle 2 : Heure d'arrivée dans la salle de bains : 7h30
- Durée du cycle : 30 minutes
- Cycle 3 : Heure d'arrivée dans la salle de bains : 18h00
- Durée du cycle : 30 minutes
Cette programmation peut être utilisée sur d'autres jours dans la période, et pourra donc être dupliquée sur les jours MARDI, JEUDI et VENDREDI.
Autre programmation pour les jours MERCREDI, SAMEDI et DIMANCHE
- Cycle 1 : Heure d'arrivée dans la salle de bains : 8h30
- Durée du cycle : 15 minutes
- Cycle 2 : Heure d'arrivée dans la salle de bains : 18h30
- Durée du cycle : 30 minutes
- Cycle 3: Pas de 3ème programmation
Avant de régler la programmation, assurez-vous que la commande digitale est déjà à la bonne date et à l'heure (reportez-vous page 29).
- Modifiable en réglant les paramètres du cycle douche (reportez-vous page 32). Possibilité d'activer cette fonction ou de la désactiver (reportez-vous page 32).
Avant toute action, faites un appui sur une des touches MENU. Fin d'éclairer l'écran.
| Pour utiliser la fonction Program- mation du cycle douche, appuyez sur MENU. | Fonctions Manuelles Appuyez sur ↓ ou ↓ jusqu'à l'affichage de PROG CYCLE DOUCHE. | Prog Cycle Douche Validez votrechioin appuyant sur OK. | |
| Vouces doivent désir le jour de la programmation | Choisissez le jour à l'aide de ↓ ou ↓, puis validez votrechioin en appuyant sur OK. | Heure d'arrivee Cycle 1 0000 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05 min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05.min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05/min 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) 05(min) | Heure d'arrivee Cycle 1 0000 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0600 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0630 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0640 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0620 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0619 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0619 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0617 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0618 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0618 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0617 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0618 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0618 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0617 0617 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0618 0617 0619 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0617 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0617 0618 0617 0618 0617 0618 0617 0618 0618 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0617 0618 0617 0618 0617 0618 0617 0618 0618 0618 0617 0618 0617 0618 0617 0618 0618 0617 0618 0618 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - = 25.25. = 25.25 |
Vous souhaitez programmer un cycle 2 et/ou 3?
| Vous foulez continuer et pro- grammer un nouveau temps de cycle douche. | Creer Cycle 2 OU 1 Validez votrechioix en appuyant sur OK. | Heure d'arrivee Cycle 2 06:15 Procédez comme précédemment et continuez en créé le Cycle 3. |
VOULEZ-VOUS-PROGRAMMER-UN-CYCLE-2-ET/OU-3?
| Vou ne souhaitez pas créé de cycle 2 ou 3, appuyez sur les touches + ou - jusqu'à l'affichage de NON. | Creer Cycle 2 NON Validez votre可以选择 en appuyant sur OK. | Duplierer? OU! Vous pouvez maintainant dupli- quer la programmation. |
Comment dupliquer la programmation?
Avant toute action, faites un appui sur une des touches 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Vous avez la possibilité de dupliquer la programmation sur un ou plusieurs jours de la semaine.
| Voues pouvez maintainant dupli- quer cette programmation au jour suivant. | Dupliquer Lundi a mardi MA ~ | Jour cible Ok |
| Validez votrechoix en appuyant sur OK. | Continuez enChoosing le jour à l'aide de← ou►. Lorsque vous avez terminé, ap- puyez sur→. |
Comment modifier un programme de CYCLE DOUCHE?
Si vous vous êtes trompés dans vos temps de présence dans la salle de bains et que vous nevez programmer de nouveaux Cycles Douche, ou si vous voulez tout simplement supprimer la programmation, précédez comme suit.
Avant toute action, faites un appui sur une des touches MENU afin d'éclairer l'écran.
| Retourner dans le menu Pro- grammation Cycle douche en ap- puyant sur MENU. | Prog Cycle Douche Validez votrechioix en appuyant sur OK. | Choix du jour LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LU LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH LH |
| Voupez effacer le pro- gramme du cycle douche (dans son intégralité sur le jour choisi). | Effacer Lundi P OU I Validez votrechioix en appuyant sur OK. | Effacer Ok |
| Appuyez sur OK pour faire un\ nouveau programme sur le jour que venez d'affecer. | Choix du jour 0 8 12 16 24h LU Validez votrechioix en appuyant sur OK. | Heure d'arrivee Cycle 1 0 8 12 16 24h 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Recommence la programmation du cycle douche. |
Comment activer la programmation du CYCLE douche?
Reportez-vous page 30 pour choisir la programmation interne et activer la programmation du Cycle Douche.
Vous pouvez choisir la langue d'affichage de la commande digitale.
Comment acceder au choix de la language?
Avant toute action, faites un appui sur une des touches 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
| Pour acceder au besoin de la langue d'affichage, appuyez sur MENU. | Appuyez sur ↓ ou ↑ jusqu'à l'affichage de LANGUE. | Validez votre besoin en appuyant sur OK. |
| Choisissez la langue qui vous convient (Fr pour la France, En pour l'anglais, ....). Modifiez éventuelles à l'aide des touches + ou - . | Français Fr | L'écran revient à l'affichage prin-cipal. |
Régler le jour et l'heure
Ce réglage doit être effectué à chaque changement de pile.
Comment acceder au réglage du jour et de l'heure?
| Pour acceder au réglage du jour et de l'heure, appuyez sur MENU. | Appuyez sur ↓ ou ↑ jusqu'à l'affchage de JOUR ET HEURE. | Validez votre choix en appuyant sur OK. |
| Choisissez le jour à l'aide des touches + ou -. | JOUR : Lundi LU | Heure 1200 Modifiez évientuelles à l'aide des touches + ou -. Validez votre choix en appuyant sur OK. |
| Choisissez les minutes à l'aide des touches + ou -. | Minute 1200 | Heure modifie L'écran revient à l'affichage prin-cipal. |
Description
Votre radiateur sèche-serviettes vous offre la possibilité de choisir entre deux modes de programmation :
- La programmation Interne qui vous permet, directement sur votre commande digitale, de programmer les périodes de chauffe en mode Confort ou Eco et le Cycle Douche.
- La programmation Externe qui vous permet d'utiliser le Fil pilote [FP] lorsque celui-ci est connecté à un programmeur. Reportez-vous à la notice jointe à votre programmeur.
Nota : Par défaut, le mode programmation est en mode Programmation Interne.
Comment choisir la programmation interne ou FIL PIOTE?
Avant toute action, faites un appui sur une des touches MENU afin d'éclairer l'écran.
| Pour acceder au Choix de pro- grammation, appuyez MENU. | Appuyez sur ↓ ou ↑ jusqu'à l'af- fichage de PARAMETRAGE. | Validez votre choix en appuyant sur OK. |
| Choisissez le mode de program- mation Interne ou Externe Fil pi- lote. | Validez votre choix en appuyant sur OK. | Prag interne OUI |
OUI : vous souhaitez utiliser la programmation Interne.
| Validez votrechoix en appuyant sur OK. | (Interne OK) | L'écran revient à l'affichage principal. |
| Pour activer la programmation, appuyez sur ↓ ou ↑ jusqu'à ce que la flèche de sélection soit sur le mode Programmation PROG. | (LUMIDI - 12h05) 210 PROG * ECO | (LUMIDI - 8h05) 210 PROG * |
| La commande digitale vous in-dique si vous étes en mode Confort ou en mode Eco. |
NON : vous souhaitez utiliser la programmation Externe par Fil pilote
| Appuyez sur les touches + ou - jusqu'à l'affichage de NON. | (Prog interne non Validez votrechoix en appuyant sur OK. | (Prog externe par fil pilote) OUI Validez votrechoix en appuyant sur OK. |
| Le Fil Pilote va gérer votre pro-grammation. | (Fil pilote OK) | L'écran revient à l'affichage prin-cipal. |
| Pour activez le mode Program-mation, appuyez sur « ou » jusqu'à ce que la flèche de selec-tion soit sur le mode Program-mation PROG . | (Lundi - 12h05) P@ PROG * ECO | ( Lundi - 12h05 ) 2 10 Le pictogramme Fil pilote FP ap- parait. |
Description
La fonction cycle douche vous permet de réaliser 3 actions : CHAUFFER la salle-de-bains, chauffer les serviettes et sécher les serviettes.
Vous avez la possibilité de désactiver celles que vous ne souhaitez pas utiliser et de modifier la température pour le chauffage de la salle-de-bains (Confort +).
Avant toute action, faites un appui sur une des touches 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
| Pour accéder au paramétrage du Cycle Douche, appuyez sur MENU. Appuyez sur ↓ ou ↑ jusqu'à l'affichage PARAMétrAGE. | (Paramétrage) Validez votrechioin appuyant sur OK. Appuyez sur ↓ ou ↑ jusqu'à l'affichage PARAMétrAGE CYCLE DOUCHE. | (Paramétrage cycle douche) Validez votrechioin appuyant sur OK. |
| Choisissez si vous souhaitez main- tenir le Chauffage des serviettes dans le cycle douche. | (Chauffage seruiette) OU ! Validez�� soushaitez main- nir le Chauffage des serviettes en appuyant sur OK. | (Chauffage seruiette) non Appuyez sur les touches + ou - si vous ne souhaitez pas mainir le Chauffage des serviettes. Validez votrechioin appuyant sur OK. |
| Choisissez la température «Con- fort ». | (Confort + 240° Appuyez sur les touches + ou - si vous souhaitez modifier la temp- pé nature Confort +. | (Confort + 250° Validez votrechioin appuyant sur OK. |
| Choisissez si vous souhaitez main- tenir le Séchage des serviettes dans le cycle douche. | Validez si vous souhaitez main- nir le Séchage des serviettes en appuyant sur OK. | Appuyez sur les touches + ou - si vous ne souhaitez pasMAIN- le Séchage des serviettes.Validez votre可以选择 en appuyant sur OK. |
| Voues avez paramétré les réglages du cycle douche. | Paramérage Ok | L'écran revient à l'affichage principal. |
Régler les paramétres : etalonner la temperature d'ambiance
DESCRIPTION
Après plusieurs heures de chauffe, il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur votre commande déportée. Dans ce cas, vous pouvez étalonner la température affichée.
La température affichée sur votre commande déportée est 20°C.
La température affichée sur tout thermomètre est de 19^ Choisissez la valeur d'étalonnage -1°C.
Votre radiateur sèche-serviettes chauffera la pièce jusqu'à atteindre 20°C
Avant toute action, faites un appui sur une des touches.
| Pour acceder au paramétrage de l'étaconnage de la température d'ambiance de votre salle-de-bains, appuyez sur MENU . Appuyez sur ↓ ou ↑ jusqu'à l'affichage de PARAMETRAGE. | Validez votre可以选择 en appuyant sur OK. Appuyez sur ↓ ou ↑ jusqu'à l'affichage de ETALONNAGE. SONDE AMBIANCE. | Étaconnage lors de ambiance Validez votre可以选择 en appuyant sur OK. |
| Choisissez votre valeur d'étaconnage (entre -2°C et 2°C) en ap-puyant sur les touches + ou -. | Validez votre可以选择 en appuyant sur OK. | Étaconnage OK L'écran revient à l'affichage prin-cipal. |
Description
Pendant la phase Confort + du cycle douche (reportez-vous page 32), il est possible qu'en fonction de la position de la commande digitale, vous releviez une température différente de cette paramétrée en Confort + (24^ par défaut). Dans ce cas, vous pouvez étonner la température.
Ex: La température Confort + affichée sur votre commande digitale est 24°C.
La température affichée sur votre thermomètre est de 25^ Choisissez la valeur d'étabonnage +1°C.
Votre radiateur sèche-serviettes chauffera la pièce pour obtenir 24°C
Avant toute action, faites un appui sur une des touches MENU OK afin d'éclairer l'écran.
| Pour acceder au paramétrage de l'étaconnage de la température Confort + de votre salle-de-bains, appuyez sur MENU . Appuyez sur ↓ ou ↑ jusqu'à l'affichage de PARAMETRAGE. | Validez votre可以选择 en appuyant sur OK. Appuyez sur ↓ ou ↑ jusqu'à l'affichage de ETALONNAGE SONDE COMMANDE. | Validez votre可以选择 en appuyant sur OK. |
| Choisissez votre valeur d'étaconnage (entre -2°C et 2°C) en ap-puyant sur les touches + ou -. | Validez votre可以选择 en appuyant sur OK. | Étaconnage Ok L'écran revient à l'affichage prin-cipal. |
Le délestage
Nos appareils sont compatibles avec différents systèmes de délestage par fil pilote (ou par courant porteur en rajoutant un boîtier de réception compatible).
Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures franches d'alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une déterioration.
des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.
Lors des périodes de délestage, la commande digitale affiche Délestage. Le radiateur sèche-serviettes revient ensuite à son mode de fonctionnement initial.
Verrouillel les commandes
Afin d'éviter toutes manipulations intempestives de la commande digitale, nous vous conseillons de la verrouiller.
Comment verrouiller la commande digitale?
Avant toute action, faites un appui sur une des touches 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
| Pour verrouiller les commandes, appuyez au moins 5 secondes sur + OK + MENU. | LUNU© - 12h06 2 10° * Le pictogramme a apparait. Il n'est plus possible de modifier les régles. | |
| Pour déverrouiller,procédez de la même façon en appuyant au moins 5 secondes sur + OK + MENU. | LUNU© - 12h06 2 10° * Le pictogramme disparait. Les ré-glages peuvent être modifiés. |
RETOUR au réglage de BASE USINE
Votre radiateur sèche-serviettes vous offre la possibilité de revenir au réglage effectué en usine.
Avant toute action, faites un appui sur une des touches.
| Faites un appui d'au moins 10 se- condes sur MENU + + . | MENU+OK▶- | RESET USINE |
| Restez à côté de votre radiateur sèche-serviettes pour l'appairage de la commande digitale. | Rappairage | ON▶P procédez au réglage de la com- mande digitale (reportez-vous page 10). |
Utilisation du radiateur sèche-serviettes
Vous pouvez, directement sur votre radiateur sèche-serviettes, mettre en chauffe et faire fonctionner le ventilateur de votre radiateur sèche-serviettes.
Vous pouvez également, à l'aide des voyants lumineux, visualiser l'état dans lequel se trouve votre radiateur sèche-serviettes.
METTRE En MARCHE le radiateur seche-serviettes
| Pourmettre en marche le radiateur s'eches-serviettes,appuyez sur le bouton ① Situé sur le côtégauche du ventilateur.Si la commande digitale n'est pasdétectée,le radiateur s'ech-ser-viettes fonctionne en ModeConfort à 21°C. | |
| Levoyant ②s'allume en rouge si le radiateur s'eches-serviettes esten chauffe.Ce voyant est vert lorsque le radiateur s'eches-serviettes est al-lumé mais ne chauffe pas.II est étéint si le radiateur s'eches-serviettes est arrêté (mais tousoursous tension). |
METTRE en MARCHE le ventilateur
| Pourmettre en marche leventila- teur,appuyez sur le bouton situé sur le côté gauche du venti- lateur.Turbo radiateur s'affiche sur votre commande digitale. Il se mettra en marche pendant 15 minutes. | Turbo Radiateur |
| Levoyant • s'allume en orange lorsqu'il doit y avoir un nettoyage du filtré ou lorsque la sortie d'air a été bouchée (reportez-vous page 37). |
Entretien
Pour conserver les performances du radiateur sèche-serviettes, il est nécessaire, environ deux fois par an, d'effectuer son dépoussiérage (avec un chiffon doux ou la Brosse d'un aspirateur). Eteignez préalablement votre chauffage en faisant un appui long (environ 4 secondes) sur et laissez-le refroidir.
Ne jamais utiliser de produits abrasifs et de solvants.
Ce radiateur est rempli d'une quantité précise de fluide caloporteur spécial. Ce fluide est inaltérable et ne nécessite aucun entretien particulier. Les réparations nécessitant l'ouverture du réservoir de fluide ne doivent être effectuées que par un professionnel qui doit être contacté en cas de fuite.
Lorsque le radiateur est mis au rebut, le fluide doit obligatoirement être déposé chez un collecteur de fluide usagé.
Nettoyage du ventilateur
- Nettoyez avec un aspirateur les grilles d'entrée et de sortie d'air.
- Le ventilateur est équipé d'un filtre anti-poussière qui, lorsqu'il est saturé, peut provoquer son arrêt (voyant orange allumé sous le radiateur sèche-serviettes).
Pour une meilleure utilisation, nettoyez le filtre régulièrement.
Nettoyage du filtre
Lorsque le nettoyage du filtre est nécessaire ou que la sortie d'air a été obstruée (serviettes), la commande digitale affiche: « Filtre ou Sortie d'air bouches » et le voyant FILTER s'allume en orange sur le côté gauche du ventilateur.
Filtre ou sortie d'air bouches
Procédez au nettoyage du filtre en suivant les instructions décrites sur le ventilateur et vérifiez qu'aucun objet n'obstrue la sortie d'air (serviette).
Voyant orange
Eteignez le radiateur sécheserviettes. Tirez le filtre situé à l'arrière du ventilateur.
Nettoyez le filtre.
Remettez le filtre en place.
Attendez 10 minutes avant la remise en marche du radiateur sèche-serviettes.
Allumez le radiateur sèche-serviettes.
En cas de problème
| PROBLÈME RENCONTRÉ | VÉRIFICATION À FAIRE |
| Le radiateur sèche-ser-viettes nechauffe pas. | - Assurez-vous que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en ave un) n'a pas coupé l'alimentation du radiateur sèche-serviettes.- Vérifiez la température ambiente de la pièce : si elle est trop élevé, le radiateur sèche-serviettes nechauffe pas. |
| Le radiateur sèche-ser-viettes nechauffe pas assez la salle de bains. | - Augmentez la température en appuyant sur la touche +.- Si la température est régée au maximum (28°C), faîtes les vérifications suivantes :· Vérifiez si un autre mode de chauffage existe dans la pièce.- Assurez-vous que votre radiateur sèche-serviettes nechauffe que la pièce (porte fermée).· Faîtes vérifier la tension d'alimentation du radiateur sèche-serviettes.- Vérifiez si la puissance de votre radiateur sèche-serviettes est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 110W / m2). |
| Le radiateur sèche-ser-viettes chauffe tout le temps. | - Vérifiez que le radiateur sèche-serviettes n'est pas situé dans un courant d'air (porte ouverte à proximité) ou que le réglage de température n'a pas été modifié.- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué,...), coupez l'alimentation du radiateur sèche-serviettes (fusi-ble, disjoncteur) pendant environ 10 minutes, puis rallumez-le.- Si le phénomène se produit fréquemment, faîtes contrôle l'alimentation par votre distributeur d'énergie. |
| Le radiateur sèche-ser-viettes est très chaud en surface | Il est normal que le radiateur sèche-serviettes soit chaud lorsqu'il fonctionné, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre radiateur sèche-serviettes est toujours trop chaud, vérifie que la puissance est adap-tée à la surface de votre pièce (nous vous préconisons 110W / m2) et que le radiateur sèche-serviettes n'est pas placé dans un courant d'air qui pertur-berait sa régulation. |
| Le ventilateur s'accêté prématurément.La commande digitale affiche «Filtre ou sortie d'air bouché», le voyant ● s'allume en orange. | - Vérifiez que les grilles d'entrée et de sortie d'air ne sont pas obstruées.Procedez à leur nettoyage si c'était le cas (reportez-vous au paragraph En-tretien).- Si votre habitation est située à plus de 1000 m d'altitude, l'air étant moins dense, il peut provoquer une élungation plus rapide de la température de la pièce. Ce problème risque donc de se reproduire (sans gravité sur la durée de vie des composants de l'appareil).Dans tous les cas, pour redémarrer le radiateur sèche-serviettes, suivez la procédure suivante:· Arrêtez le chauffage (appui sur la touche © du ventilateur).· Attendeux au moins 10 minutes.· Remettez le chauffage en Marche (appui sur la touche ©). |
| Le ventilateur s'arrêté prématurément. | Vérifièz que la température de la pièce n'a pas atteint la température régée dans le mode Cycle Douche (reportez-vous page 32). Dans ce cas, l'arrêt du ventilateur est normal.您的 radiateur s'est sauf saugéré en fonctionnement du ventilateur pour restorer la température régée en mode Cycle Douche. Si la température ne vous convient pas, reportez-vous page 32 pour modifier la température «Confort +». |
| La procédure de reconnaissance de la commande digitale ne fonctionne pas. | -Vous avez inséré la pile alors que vous étiez trop éloigné de votre radiateur s'este-serviettes. L'écran de la commande digitale est passé en veille : ap-puyez sur une touche pour activer la commande digitale. La procédure de reconnaissance de la commande digitale démarre.- La procédure doit se faire dans les 10 minutes suivant la mise sous tension du radiateur s'este-serviettes. |
| Le voyageant (p) clignote. | La commande digitale peut être placée trop loin du radiateur s'este-ser-viettes.Le radiateur s'este-serviettes est hors tension. |
| Changement de la com-mande digitale : nouvel appairage de la commande digitale. | Pour acceder au paramétrage du nouvel appairage de la télékomande, ap-puyez sur MENU . Appuyez sur ou jusqu'à l'affichage de PARAMETRAGE.Validez votrechoix en appuyant sur OK.Appuyez sur ou jusqu'à l'affichage de NOUVEL APPAIRAGE.Validez votrechoix en appuyant sur OK. Validez de nouveau à l'affichage de OUI.L'appairage a fonctionné : la commande digitale affiche ON.L'appairage n'a pas fonctionné : la commande digitale affiche OFF : contactez le SAV du fabricant. |
| Le radiateur s'este-ser-viettes ne chauffe pas.Un message s'affiche sur la commande digi-tale. | En cas d'affichagesuivants, contacter le SAV du fabricant :(Sonde commande HS) (Sonde resistance HS) (Sonde ambiance HS) |
| Le voyageant clignote. | En cas d'affichage suivant, procédéz au remplacement de la pile (type CR2430). |
| Le radiateur s'este-ser-viettes ne chauffe pas.Un message s'affiche sur la commande digi-tale. | (Hors Gel Radiateur)(EP ID)Le radiateur s'este-serviettes est en mode Hors Gel.Votre centrale de programmation est en mode Hors Gel et a donc transmis l'ordre Hors Gel à votre apparéil qui est rac-cordé via le Fil Pilote. |
| Le radiateur s'este-ser-viettes ne chauffe pas.Un message s'affiche sur la commande digi-tale. | (Radiateur OFF)Lors d'une coupree de courant ou si le radiateur s'este-ser-vienes est éteint, ce message s'affiche sur votre com-mande digitale. Reportez-vous page 36 pour remettre en marche libre la radiateur s'este-serviettes. |
| Le ventilateur ne se met pas en marche. | Le filtré doit être sale ou la sortie d'air doit être obstruée. La commande di-gitale doit afficher «Filtre ou sortie d'airouchés». Reportez-vous page 37. |
| Les derniers éléments hauts et bas sont plus tièdes que le reste du radiateur sèche-ser-viettes | - Pour le haut, les éléments supérieurs ne sont pas complètement replis pour permettre la dilatation du fluide thermodynamique. Ils se réchauffent seulement par conduction.- Pour le bas, les éléments canalisent le retour du fluide qui a transmis sa chaleur. |
| Des traces de salissures apparaissent sur le mur autour du radiateur sèche-serviettes | En ambiance polluable, des salissures peuvent apparaitre sur les sorties d'air de l'appareil ou au mur. Ce phénomène est lié à la mauvaise qualité de l'air am-biant (fumée de cigarettes, bougies, encens, cheminée,...). Il est conseillé dans ce cas de vérifier la bonne aération de la pierce (ventilation, entrée d'air; etc....). Ces salissures ne justifiert pas le remplacement sous garantie du radiateur sèche-serviettes. |
| Le radiateur sèche-ser-viettes fait un bruit de vibration continu pen-dant laCHAUFFE. | Vérifiez qu'il est bien fixé sur son support.Si le radiateur sèche-serviettes est fixé sur une cloison creuse, la vibration est possible. |
Si vous n'avez pas réussi à résoudre votre problème, contactez votre distributeur / installateur, munissez-vous des références du radiateur sèche-serviettes : code commercial et numéro de série (voir page 3).
Mesurez la température de la pièce et informez-vous du système de programmation éventuel.
