Intitulé	Description
Type de produit	Amplificateur intégré
Caractéristiques techniques principales	Technologie analogique, amplification classe AB, faible distorsion
Alimentation électrique	230V AC, 50Hz
Dimensions approximatives	430 mm x 350 mm x 100 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Puissance	2 x 70 W sous 8 Ohms
Fonctions principales	Entrées RCA, contrôle de tonalité, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Protection contre les courts-circuits et la surchauffe
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - MPP 506 DA ADVANCE ACOUSTIC

Comment puis-je connecter mon ADVANCE ACOUSTIC MPP 506 DA à d'autres appareils ?

Utilisez les entrées RCA à l'arrière de l'appareil pour connecter des sources audio comme un lecteur CD ou un ordinateur. Assurez-vous de sélectionner la bonne source sur l'appareil.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler le volume sur l'ADVANCE ACOUSTIC MPP 506 DA ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore à votre convenance.

Pourquoi le son est-il faible ou absent ?

Assurez-vous que les câbles de haut-parleur sont correctement connectés et que le volume est réglé à un niveau audible. Vérifiez également les connexions de la source audio.

L'appareil émet un bruit de fond, que dois-je faire ?

Vérifiez les connexions des câbles et essayez de les remplacer si nécessaire. Assurez-vous également que l'appareil n'est pas placé près d'autres appareils électroniques qui pourraient causer des interférences.

Comment mettre à jour le firmware de l'ADVANCE ACOUSTIC MPP 506 DA ?

Visitez le site officiel d'ADVANCE ACOUSTIC pour télécharger la dernière version du firmware et suivez les instructions fournies pour l'installation.

L'appareil chauffe-t-il trop pendant l'utilisation ?

Il est normal que l'amplificateur chauffe légèrement. Assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué par des objets qui pourraient bloquer le flux d'air.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Reportez-vous au manuel d'utilisation pour trouver la procédure de réinitialisation. Habituellement, cela implique de maintenir enfoncé un bouton spécifique pendant quelques secondes.

MODE D'EMPLOI MPP 506 DA ADVANCE ACOUSTIC

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc... de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objets ou de liquide

Des précautions doivent être prises afin d'empêcher la pénétration d'objets ou de liquide à l'intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Voiture appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quand à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Votre préamplificateur existe en deux versions, le MPP-506 (sans convertisseur) et le MPP-506DA (avec convertisseur). Le MPP-506 est évolutif en MPP-506DA grâce à une carte additionnelle ref. DAC506KIT. Lorsque la led DAC INSIDE est allumée, cela signifie que vous possédez un MPP-506DA.

Appuyez sur ce bouton pour permettre en marche. L'éclairage bleu de votre bouton s'allume après sa temporisation. La mise en marche de votre appareil ne peut se faire que si le bouton Marche/Arrêt général situé sur la face arrière est en position ON. En mode STANDBY, l'alimentation principale est coupée à l'exception du micro-contrôleur servant à activer l'état de veille de l'appareil. Le bouton est allumé en rouge.

Appuyez sur ce bouton pour sélectionner l'entrée CD RCA asymétrique (led bleue inférieure), appuyez à nouveau pour désirir l'entrée CD Bal. symétrique (led rouge inférieure), enfin une pression supplémentaire sélectionnera le tuner (led bleue supérieure).

Appuyez sur ce bouton pour sélectionner l'entrée AUX.1 (led bleue inférieure), appuyez à nouveau pour sélectionner l'entrée AUX.2 (led bleue supérieure).

Appuyez sur ce bouton pour sélectionner l'entrée COAX1 (led bleu inférieure), appuyez à nouveau pour désirir l'entrée COAX2 (led rouge inférieure), une nouvelle fois pour sélectionner l'entrée OPT (led bleu supérieure), enfin une pression supplémentaire sélectionnera l'entrée USB (led rouge supérieure).

Appuyez sur ce bouton pour sélectionner l'entrée PHONO (led bleu inférieure), appuyez à nouveau pour choisir AES/EBU (led bleu supérieure).

Le signal audio d'un lecteur de disque est de type stéréo plus masse, les connecteurs utilisés sont de type RCA analogiques et d'une vis de masse. Cette entrée phono bénéficiait d'un réglage sur la face arrière vous permettant de sélectionner le type de cellule utilisé, MM pour les cellules à aimant mobile et MC pour celles à bobines mobiles.

Appuyez sur ce bouton pour sélectionner l'entrée PC RCA (led rouge inférieure), appuyez à nouveau pour désirer l'entrée PC JACK (led bleu inférieure), enfin une pression supplémentaire sélectionnera l'entrée ip (led bleu supérieure).

Les connecteurs des entrées PC JACK et ip sont situés sur la face avant. Le niveau de ces deux entrées a été optimisé. Ce sont des mini-jacks 3,5mm.

La sortie casque doit réamplificateur permet d'alimenter un casque stéréophonique conventionnel (non fourni) disposant d'une prise de type jack 6,35mm stéréophonique. Le niveau de sortie de cette prise ne permet pas l'utilisation d'un casque electrostatique.

Votre amplificateur utilise un bouton de volume unique à la fois pour le canal droit et le canal gauche. Tourner ce bouton dans le sens des aiguilles d'une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore.

Votre amplificateur est équipé de pointes de découverte, il est livré avec des coupelles antidérapantes. A installer comme indiqué sur la photo.

Mise a niveau de votre preamplificateur MPP-506

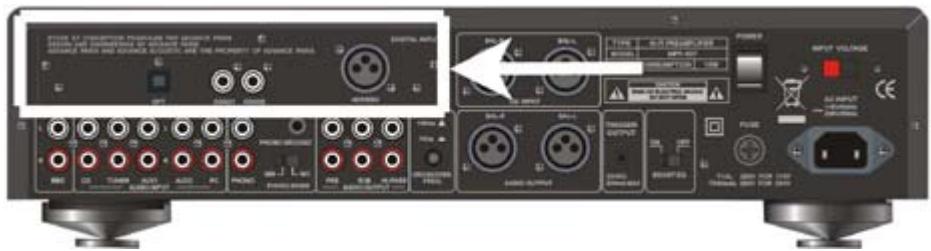

Votre préamplificateur existe en deux versions, le MPP-506 (sans convertisseur) et le MPP-506DA (avec convertisseur). Le MPP-506 est évolutif en MPP-506DA grâce à une carte additionnelle ref. DAC506KIT.

Lorsque la LED DAC INSIDE est allumée, cela signifie que vous possédez un MPP-506DA.

Pour obtenir des informations complémentaires concernant l'acquisition de cette carte, veuillez contacter votre revendeur conseil.

Votre produit a été conçu pour être installé sur une surface plate et rigide. Ne posez pas votre appareil de travers car vous risqueriez de casser ses pieds. Chaque pied est constitué d'une pointe de découplage fixe sur une coupelle métallique.

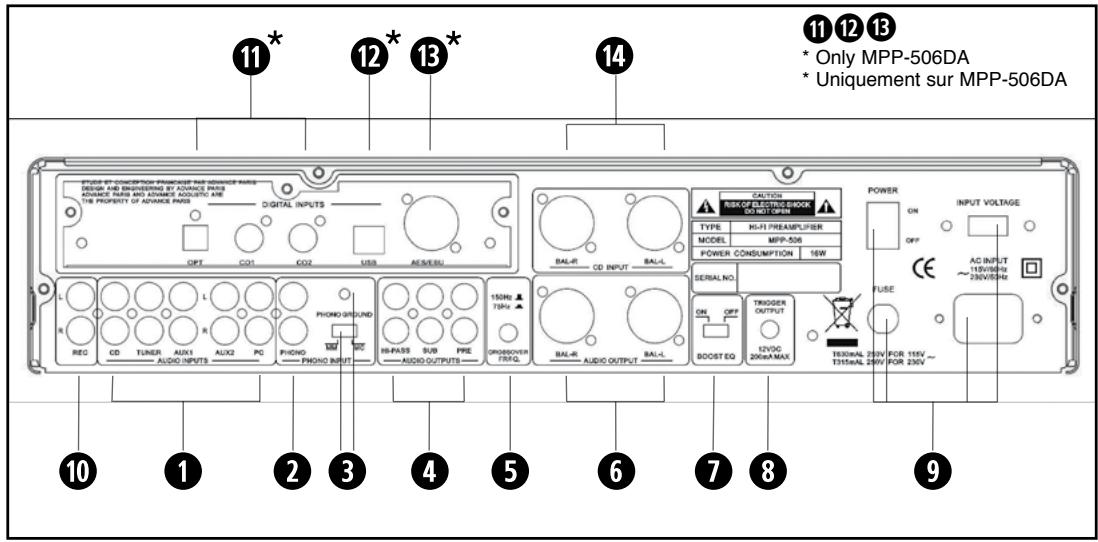

Entrées des sources

Vous devez connecter vos sources sur les entrées stéréophoniques correspondantes. Toutes ces entrées sont normalisées, elles conviennent à toutes sources standards comme des tuners, des lecteurs CD, des lecteurs MP3, des lecteurs DVD, etc...

Remarque : Ces entrées conviennent uniquement à des signaux audio analogiques. Elles ne doivent pas être raccordées à la sortie numérique d'un lecteur de CD ou d'un autre appareil à sortie numérique.

Veuillez connecter votre platine disque et sélectionner le type de cellule (MM ou MC). Les platines disque incluent généralement un petit fil de masse qu'il faut relier à la vis de masse PHONO GROUND. Dévisser le connecteur de masse, insérer le fil de masse dans la tige du connecteur puis revisser afin que le fil de masse soit maintenu.

PRE-OUT: Connectez les entrées L (gauche) et R (droite) de votre amplificateur de puissance aux sorties L et R de votre préamplificateur. Vous pouvez aussi utiliser ces sorties avec un processeur ou égaliseur. L'intégralité de la bande passante est transmise à l'amplificateur de puissance.

SUBWOOFER OUT: Connectez ici un amplificateur additionnel destiné à un subwoofer passif ou utilisez directement ces sorties sur un subwoofer amplifié (actif).

CROSS OVER FREQUENCY: Appuyer sur ce bouton pour commuter la fréquence de coupure de cette sortie en 75 ou 150Hz.

HIGH PASS OUT: Si vous utilisez un caisson de graves (subwoofer), vous pouvez alors connecter votre amplificateur de puissance sur ces PRE-OUT. Seules les fréquences supérieures à 75 ou 150Hz transiteront par cette sortie.

Si votre amplificateur de puissance est équipé d'entrées symétriques, vous pouvez relier ses prises symétriques (gauche et droite) aux sorties symétriques de votre préamplificateur.

Les enceintes de petit volume rencontrent des difficultés à reproduire les fréquences graves, néanmoins, elles peuvent supporter dans leur grande majorité un important niveau de grave sans distorsion ou dommage. Notre processeur BOOST EQ (en position ON) per-

met cette compensation. La led BOOST EQ s'illumine lorsque le commutateur est sur ON.

Trigger pour contrôler la marche/arrêt d'autres amplificateurs de puissance.

Pour alimenter votre appareil, commuter l'interrupteur général sur ON et vérifier la tension d'alimentation. Si cette tension est de 115V vous devez changer les fusibles avec ceux fournis.

Si vous disposez d'un lecteur CD possédant une sortie symétrique (ou autre source), vous pouvez raccorder cette sortie stéreo à l'entrée symétrique stéreo BAL. R et BAL. L de votre préamplificateur MPP-505

La norme AES/EBU définit la méthode de transfert pour l'audio numérique professionnelles. Cette norme a vu le jour dans les années 80 (AES3-1985, AES3-1992). Elle est survenue suite à la collaboration entre l'Audio Engineering Society (AES) et de l'European Broadcasting Union (EBU) permettant un échantillonnage de 32, 44,1 et 48 kHz en 16 bits de quantification qui a évolué par la suite jusqu'à 96 et 192 kHz en 20 et 24bits. Les signaux à la norme AES/EBU sont transmis par câbles XLR - dont

l'impédance fait 110 ohms - qui permet le transport du signal symétrique sur de grandes longueurs. Cette norme est aussi appelée AES3. Si votre source est équipée de cette

sortie, alors connectez-la sur cette entrée.

AES/EBU INPUT (ONLY MPP-506DA)

Il s'agit d'une sortie ligne fixe analogique (le signal ne varie pas avec le potentiomètre de volume). Permet de raccorder un enregistreur de type cassette, MD, etc...

Votre amplificateur est équipé de deux entrées coaxiales et une entrée optique. Vous pouvez connecter sur ces entrées, la sortie numérique de votre lecteur CD, MD, etc... et profiter de l'excellente qualité du convertisseur intégré.

Note: Ne pas allumer votre préamplificateur avant que la connexion USB ait été faite. À partir de votre ordinateur fixe ou portable, vous pouvez diffuser ses fichiers audio sur notre préamplificateur MPP-506DA par l'intermédiaire de la prise USB. Compatible avec Windows 2000 / Win XP / Vista / 7, Linux, et Mac OS X. La technologie utilisée ne nécessite pas de pilote.
