MODE D'EMPLOI OCEANE 24 KI VMC RIELLO

Modèles 24 KI - 24 KI VMC

INSTRUCTIONS POUR L'INSTALLATEUR ET LE SERVICE APRES- VENTE

Les chaudières OCEANE RIELLO sont conformes aux normes suivantes:

• Norme Gaz 90/396/CEE
  Norme Rendements 92/42/CEE
• Norme compatibilité Electromagnétique 89/336/CEE
  Norme Basse Tension 73/23/CEE
  TEXTES REGLEMENTAIRESPOUR LA VMC

Arrêté du 25 Avril 1985 modifié le 30 mai 1989: relatif à la vérification et à l'entretien des installations collective de VMC gaz. Norme P50-410: règes de conception et de dimensionnement (DTU 68-1)

Norme P50-411: exécution des installations de ventilation mécanique (DTU 68-2).

AUTRES TEXTES REGLEMENTAIRES

Conformément à l'Arrêté du 30 mai 1989, les installations de Ventilation Mécanique-Controlée (VMC) doivent être équipées d'un dispositif de sécurité collective (DSC) interrompant le fonctionnement de chacune des chaudières en cas d'arrêt de l'extracteur.

Norme P51-201: Travaux de fumisterie (DTU 24-1).

Arrêté du 22 Octobre 1969: conduit de fumée desservant les logement.

Arrêté du 22 Octobre 1969 et Arrêté du 24 Mars 1982: aération des logements.

0694

CERTIFICAT DE CONFORMITÉ

Par application de l'article 25 de l'arrêté du 2/08/77 modifié et de l'article 1 de l'arrêté modificatif du 5/02/99, l'installateur est tenu d'établier des certificates de conformité approuvés par les Ministres charges de la construction et de la sécurité du gaz:

• De modélles distincts (modèle 1,2,3) après réalisation d'une installation de gaz neuve.
• De "modèle 4" après remplacement, en particulier, d'une chaudière par une nouvelle.

Monsieur,

Nous vous félicitons pour avoir proposé une chaudière OCEANE RIELLO qui est en mesure de garantir le meilleur bien-être pour longtemps et une grande fiabilité, qualité, sécurité ainsi qu'un bon rendement.

Voutrouvrez à l'intérieur de ce livre toute information nécessaire, à notre avis, pour une installation de la chaudière plus correcte et plus simple sans rien pouvoir ajouter à votre compétence et à votre capacité technique.

En vous remerciant encore pour votrechoix, nous vous souhaitons un bon travail.

TABLE DES MATIERES

GENERAL

Avertissements pag. 4

Normes de sécurité de base pag. 4

Description de l'appareil pag. 5

Dispositifs de suturet pag. 5

Structure 6

Données techniques pag. 7

Fonctionnement multigaz pag. 8

Circuit hydraulicie 9

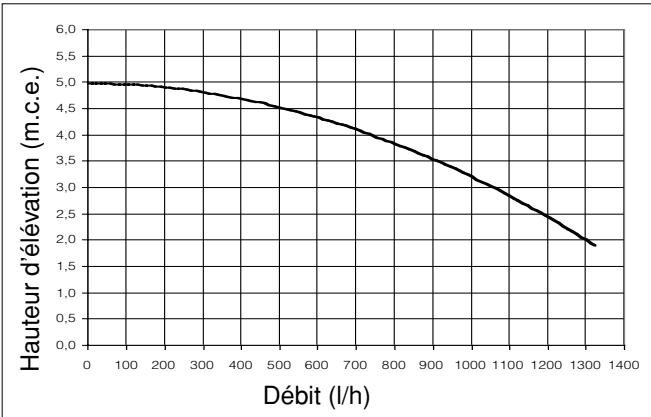

Circulateur pag. 9

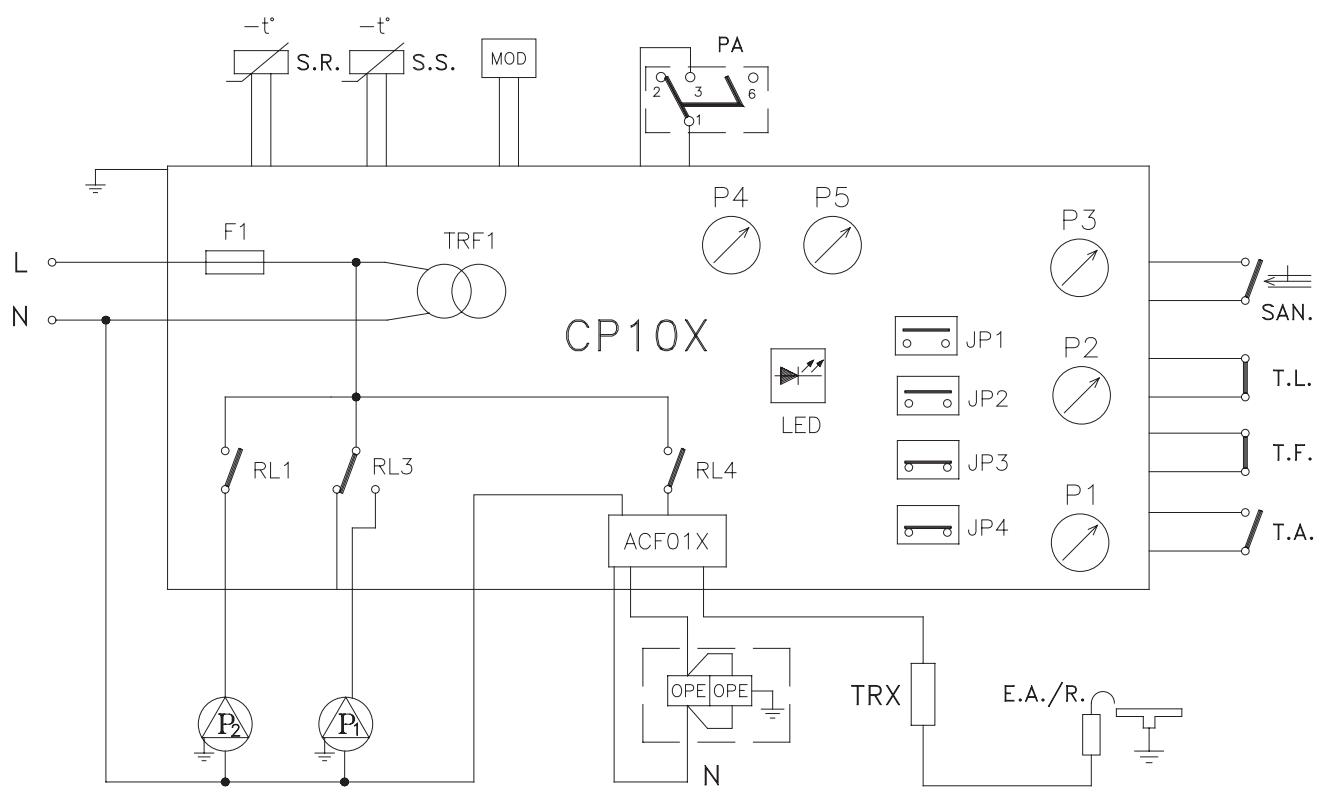

Schemeelectriquefonctionnel pag.10

Schemeelectrquementifaire pag. 11

INSTALLATEUR

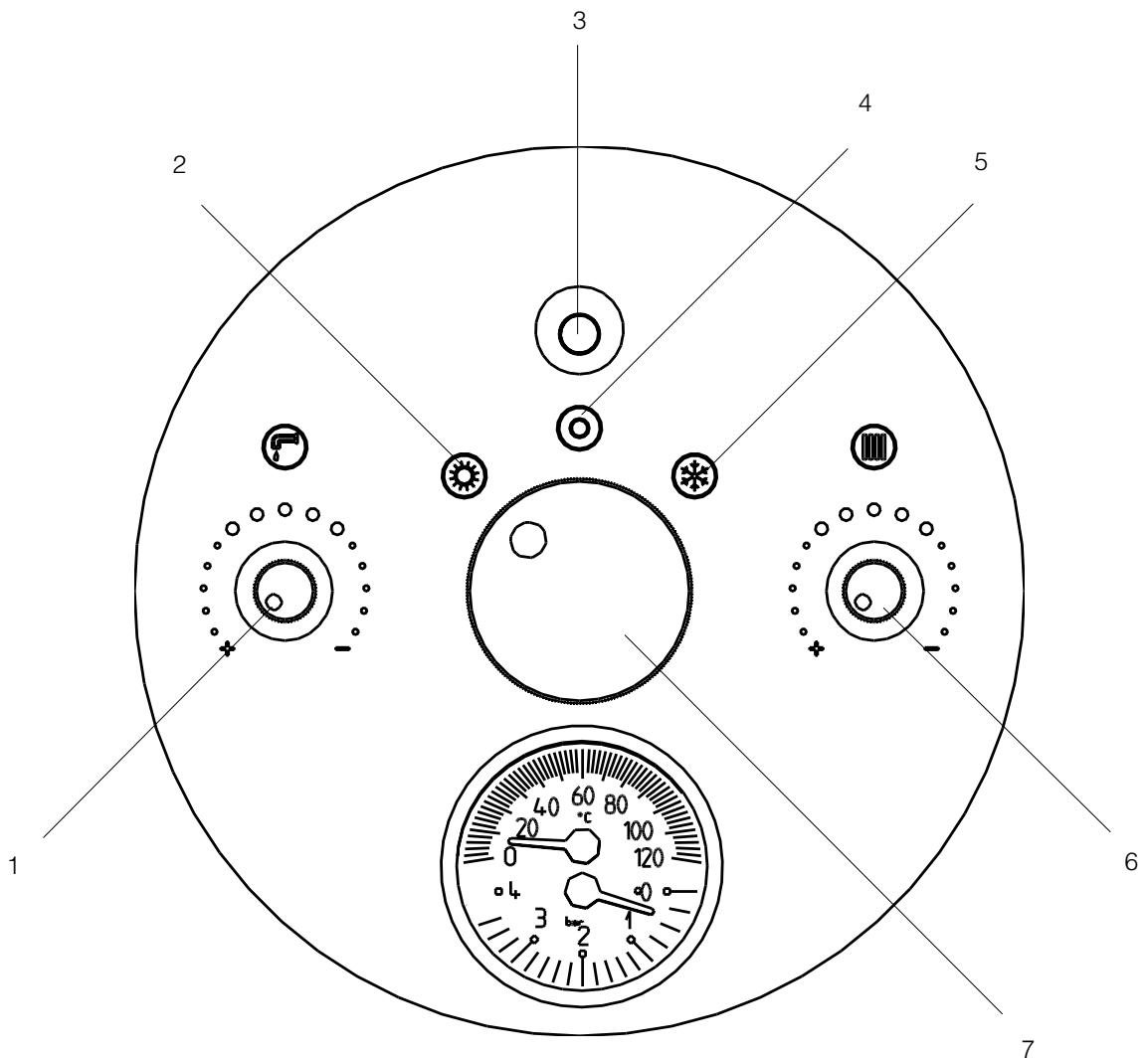

Panneau de commande pag. 12

Réception du produit pag. 13

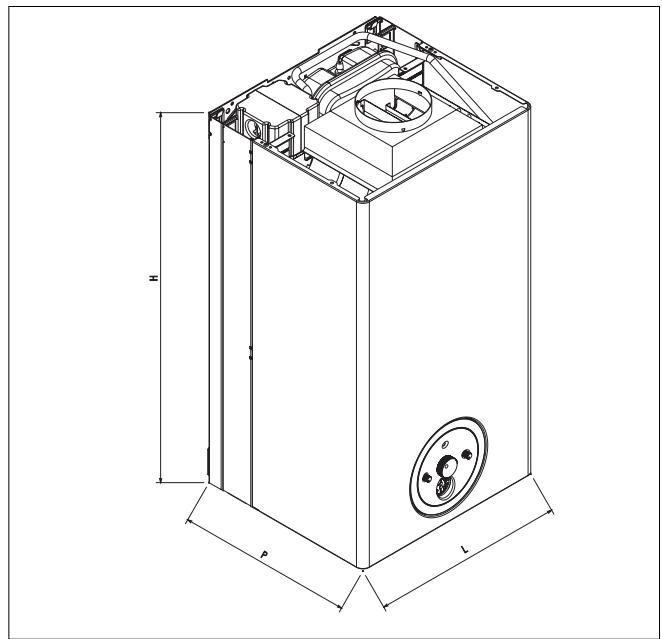

Dimensions et poids pag. 13

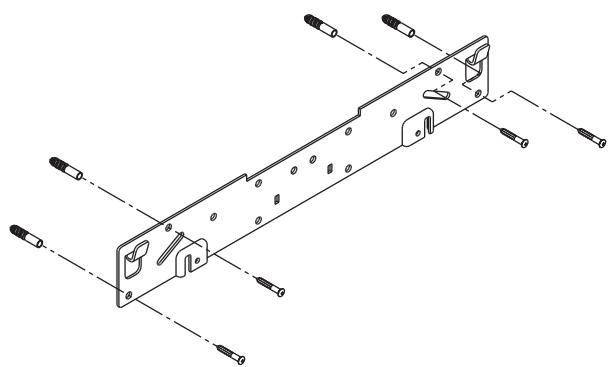

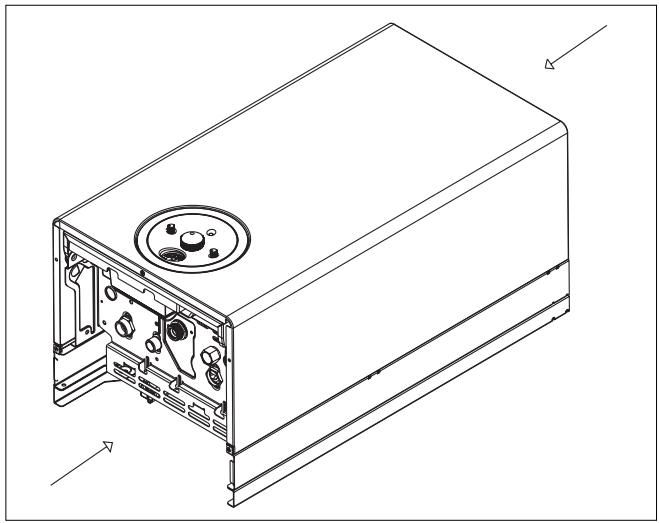

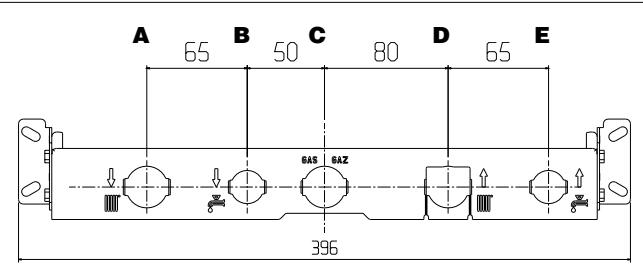

Fixation pag. 13

Lieu d'installation de la chaudiere pag. 14

Installation de la chaudiere pag. 14

Connexions hydrauliques pag. 15

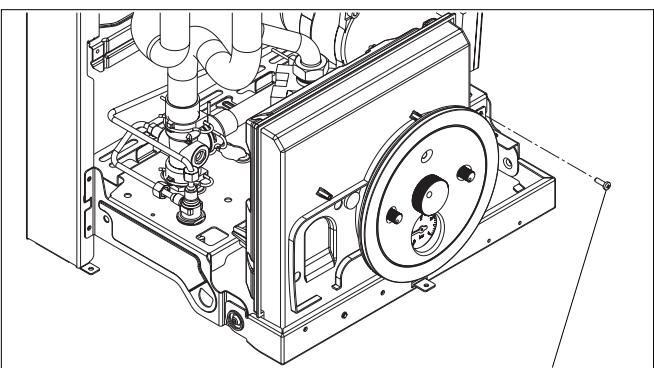

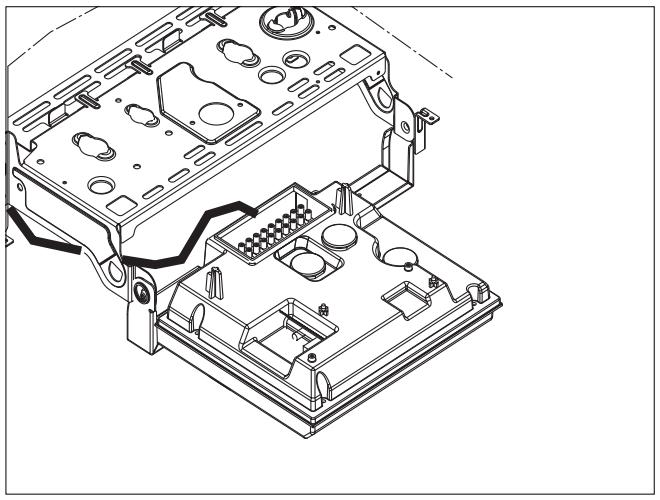

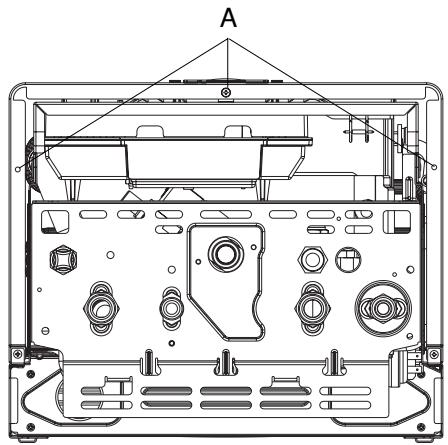

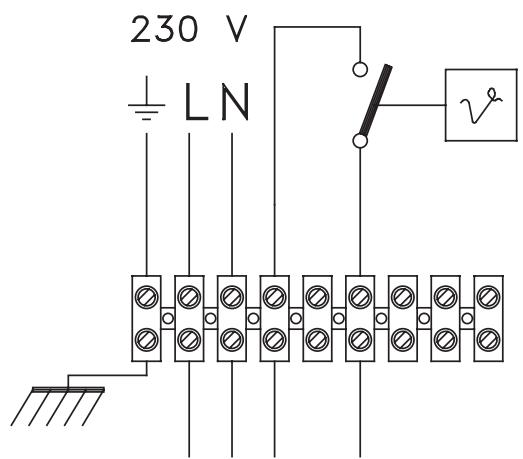

Connexions electriques pag. 15

Connexion gaz pag. 17

Evacuation des fumées et aspiration air combustant pag. 17

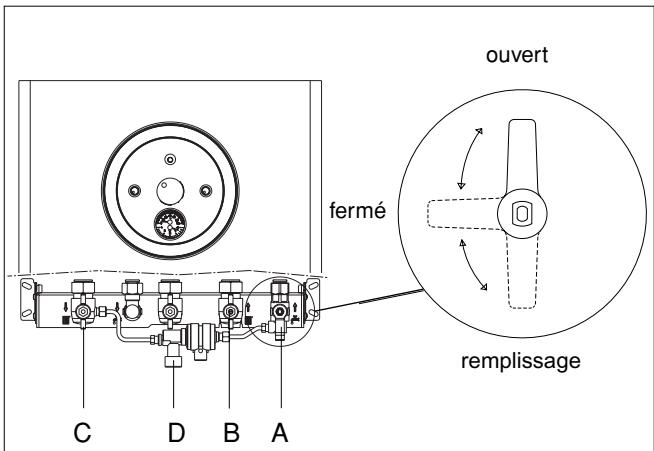

Charge et vidange installations pag. 18

SERVICE APRES-VENTE

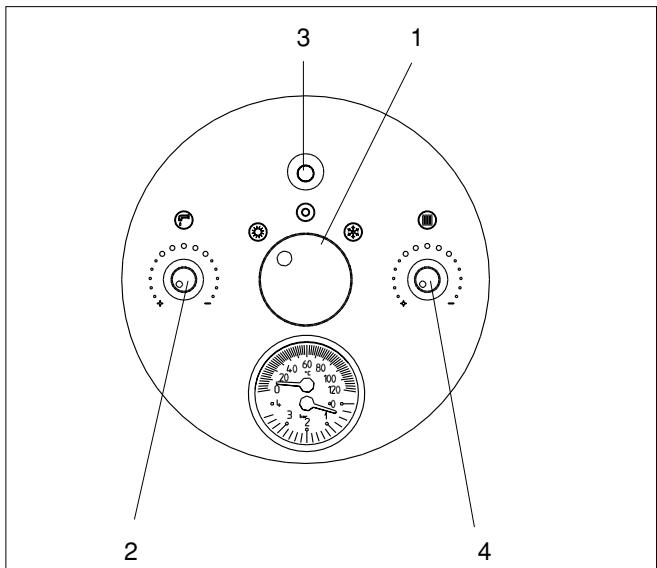

Avant la première mise en marche pag. 18

Première mise en marche pag. 19

Contrôles pendant et après la première mise en service pag. 20

Leds, anomalies et solutions pag. 22

Suspensiontemporaire del'usage pag. 23

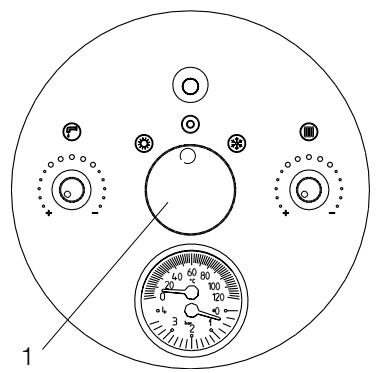

Suspension de l'usage pendant de longues périodes pag. 23

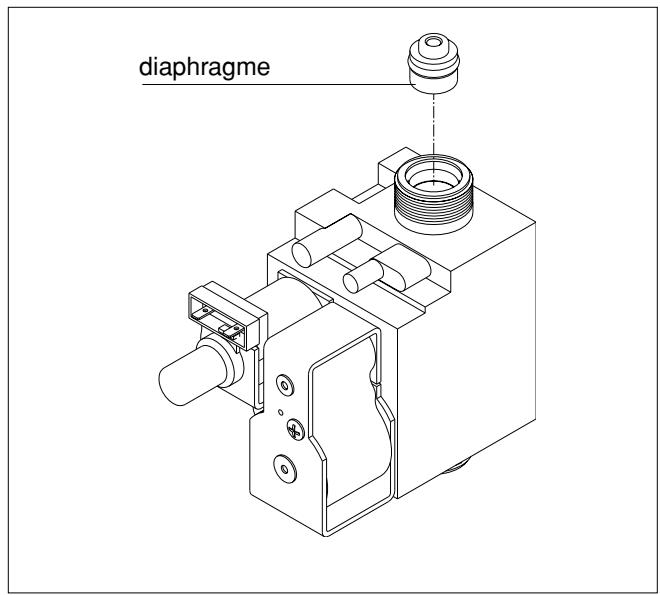

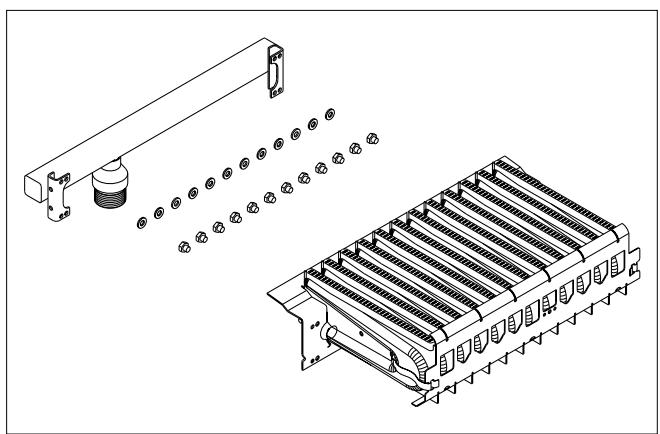

Changement de gaz pag. 24

Réglages pag. 25

Entretien pag. 26

ServiceAprésVente pag. 27

Les symboles suivants ont ete utilisés:

ATTENTION= Opérations qui demandent une prudence particulière et une compétence adequate.

IL EST INTERDIT= Opérations qui NE DOIVENT ABSOLUMENT PAS être effectuees.

AVERTISSEMENTS

Après avoir retire l'emballage, s'assurer que la fourniture est intègre et compte et en cas contraire s'adresser à l'Agence qui a vendu la chaudière.

L'installation de la chaudière OCEANE doit être effectuee par un professionnelnel qualifie qui donne au proprietaire a la fin du travail la déclaration de conformité d'installation réalisée a regle d'art, c'est a dire suivant les normes en vigueur.

La chaudière ne doit être destinée qu'à l'usage prévu et pour son utilisation stricte. Toute responsabilité contractuelle et extra-contractuelle de la part de RIELLO pour des dommages causés à des personnes, animaux ou choses, des erreurs d'installation, de réglage, d'entretien et d'utilisations impôros est exclue.

En cas de fuite d'eau fermer l'alimentation hydraulique et prévenir, immédiatement, le Service ÀpRES-VENTE ou bien le personnel qualifié.

Vérifier périodiquement que la pression d'exercice de l'installation hydraulique est entre 1 et 1,5 bars.

En cas contraire, s'adresser au Service après Vente ou au personnel qualifié.

La non-utilisation de la chaudière pour une longue période nécessite l'intervention du Service Àprouve-vente ou du personnel qualifié qui doit effectuer au moins les opérations suivantes:

• positionner l'interrupteur principal de l'appareil et l'interrupteur général de l'installation sur "étéint"
• fermer les robinets du combustible et de l'eau de l'installation thermique
• vider l'installation thermique et sanitaire en cas de danger de gel.

L'entretien de la chaudière doit être exécuté au moins une fois par an.

Ce livre技术支持 le livre de l'usage constituent partie intégrante de la chaudière OCEANE et par conséquent doivent être soignement gardés et ils devront toujours accompagner la chaudière en cas de cession à un autre propriété ou usager ou bien de transfert sur une autre installation. En cas de détérioration ou de perte il faudra demander un autre exemplaire à RIELLO.

NORMES DE SECURITE DE BASE

Il est à rappeler que l'utilisation des produits qui utilisent des combustibles, énergie électrique et eau entraîne le respect de quelques normes de base de sécurité, telles que:

Il est interdirit l'utilisation de la chaudière aux enfants.

Il est interdit d'actionner des dispositifs ou des apparêls électriques tels qu'interrupteurs, électroménagers, etc. en cas d'odeur de combustibles ou de gaz.

Il faut:

aérer la piece en ouvrant portes et fenêtres
- fermer le dispositif d'interception du combustible ou du gaz
- faire intervenir rapidement le Service Àprouvente RIELLO ou bien le personnel qualifié.

Il est interdit de toucher la chaudière les pieds nus ou avec des parties du corps mouillées.

Il est interdit d'entrepreneure toute opération de nettoyage avant d'avoir débranché la chaudière du réseau d'alimentation électrique en positionnant l'interrupteur général de l'skeleton sur "arrêt".

Il est interdit de modifier les dispositifs de sécurité ou de réglage sans l'autorisation et les indications de RIELLO.

Il est interdit de tirer, détacher, tordre les cables électriques sortant de la chaudière même si elle est déconnectée du réseau d'alimentation électrique.

Il est interdit de boucher ou réduire les dimensions des ouvertures d'aération du lieu d'installation, si elles sont prévues. Les ouvertures d'aération sont indispensablees pour une combustion correcte.

Il est interdit de disperser, abandonner ou laisser à la portée des enfants le matériel d'emballage (carton, agrafes, sachets en plastique, etc.) afin d'éviter tout danger potentiel.

OCEANE KI est une chaudière murale pour le chauffage de locaux et pour l'utilisation sanitaire; elle dispose d'un échangeur bi-thermique en cuivre soudo-brasé.

Il s'agit de chaudières à gestion électronique et allumage automatique, contrôle de la flamme à ionisation et modulants en mode chauffage ainsi que pour l'utilisation sanitaire.

Elles sont à chambre de combustion ouverte et sont classifiées dans les catégories B11BS et VMC. Ce type d'appareil ne peut pas être installé dans les pieces telles que(chambres à coucher, salles de bains,douches,etc.

Afin de garantir un débit d'eau correct dans l'échéateur, les chaudières sont munies d'un by-pass automatique ainsi que de tous les accessoires de sécurité.

Voici les caractéristiques des chaudières OCEANE:

• Gestion et contrôle à microprocesseur avec auto-diagnostic affiché au travers de led
• Antiblocage circulateur
• Antigel premier niveau
• Vanne gaz avec stabilisateur et allumage lent
• Prédisposition pour thermostat ambient ou vannes de zone
• Fonction mini accumulation: la chaudiere dispose d'un mini ballon en plastique bien isolé, d'une capacité de 2,6 litres.

La présence du mini ballon permet une disponibilité d'eau chaude à tout moment, un temps d'attente réduit et une bonne stabilité de la température d'eau chaude.

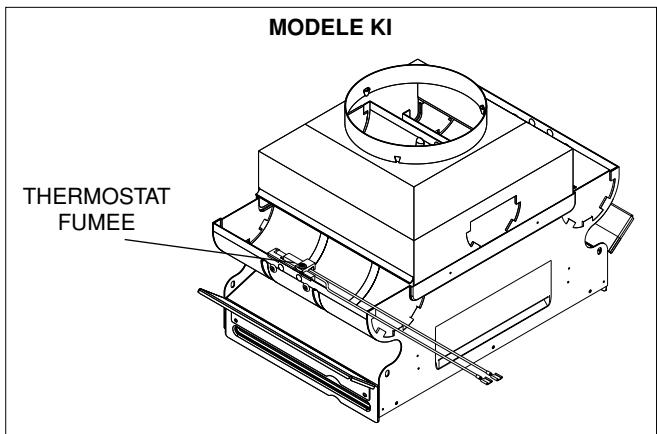

DISPOSITIFS DE SURETÉ

La chaudière OCEANE est munie des dispositifs de suturetésuivants:

Soupape de suturet et pressostat d'eau : ils intervennent en cas de pression hydraulique insuffisante ou excessive (max 3 bar-min 0,7 bar).

Thermostat limite à réarmement manuel qui permet à la chaudière d'aller en état de sutureté si la température du circuit de chauffage dépasse la limite (102± 3^) ; il se trouve sur le corps de l'échangeur.

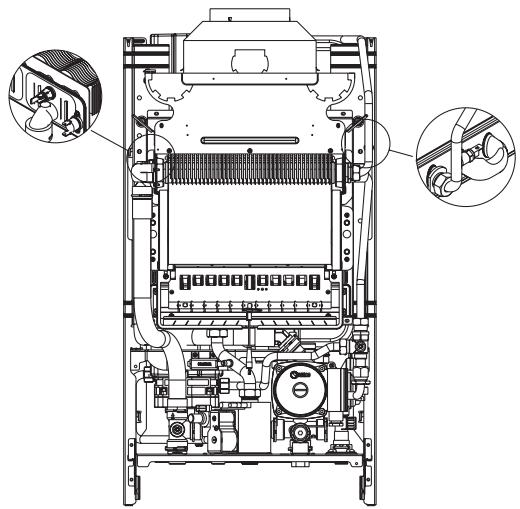

Thermostat fumées intervient en positionnant la chaudière en état d'arrêt de suture en cas de refoulement des produits de la combustion dans la chaudière.

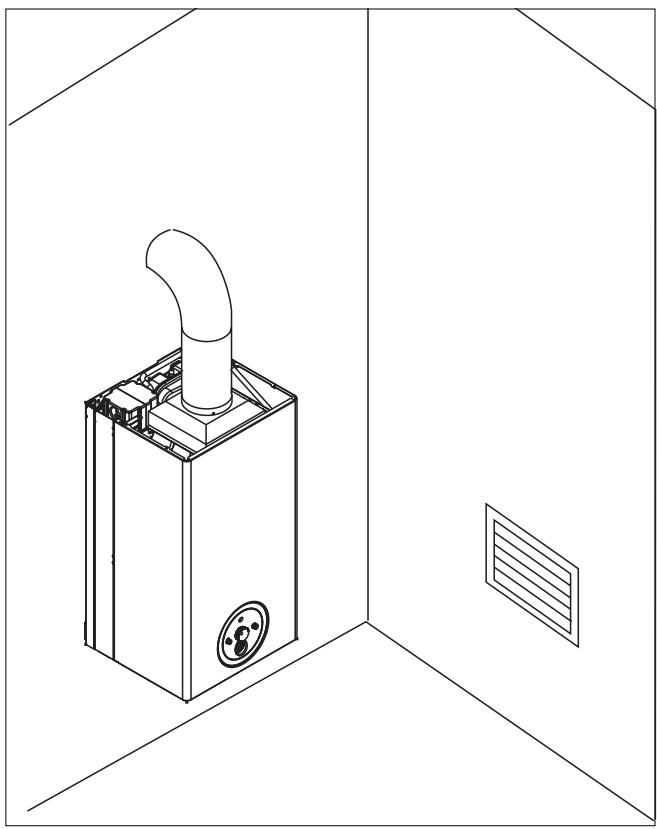

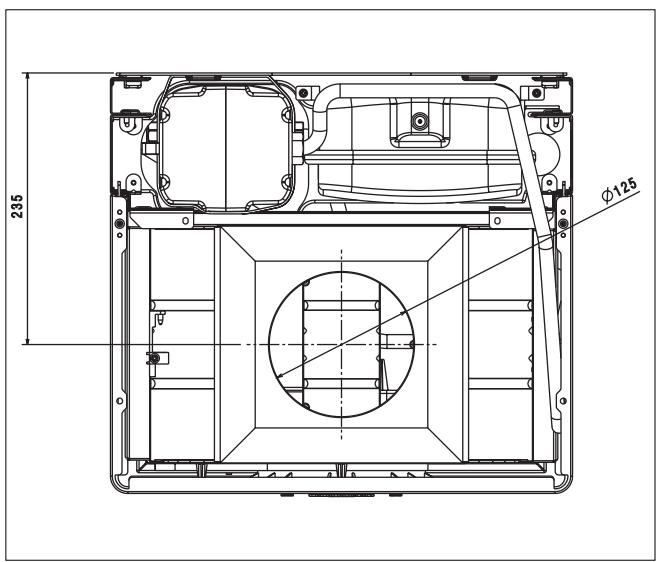

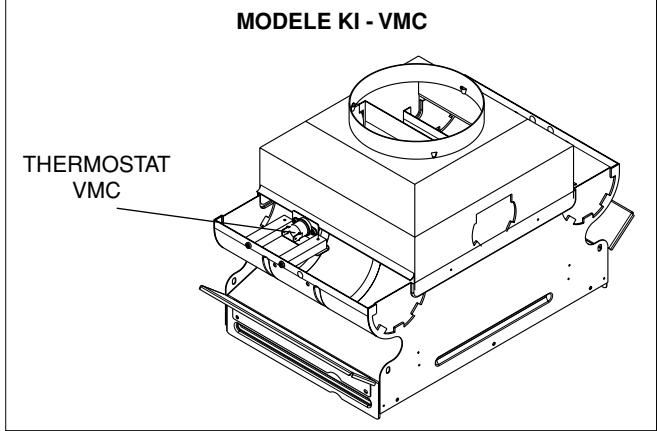

La chaudière version VMC est équipée d'un dispositif de sécurité des fumées, ou dispositif de sécurité VMC (type 36TXE21 EX-16024 L50-10C) qui arrête la chaudière en cas d'anomalie de tirage ou en cas de réduction importante de l'extraction ou refoulement.

L'intervention des dispositifs de sutureté marque le mauvais fonctionnement potentiellement dangereux de la chaudière; n'hésitez donc pas à contacter le service d'après vente.

Le thermostat fumées n'intervient pas seulement pour un défaut du circuit d'évacuation des produits de la combustion mais aussi à cause des conditions atmosphériques.

Contrôle de dispositif de sécurité VMC: déboiter le conduit de raccordement de la bouche d'extraction. Obturer ce conduit. Le déclenchement doit se faire en moins de 105 secondes.

Il est possible donc après une courte attente, de remettre la chaudière en service (voir chapitre "Première mise en marche").

L'intervention repétée du thermostat fumées signale que l'évacuation des produits de la combustion se fait vers la piece d'installation de la chaudière, ce qui provoquerait une combustion incomplète et la formation de monoxyde de carbone: condition celle-là extrément dangereuse. N'hésitez pas à contacter immidiatement le service d'après-venture.

Ne jamais mettre en service la chaudière si les dispositifs de sureté ne fonctionnent pas ou s'ils ont ete alteres.

Il est strictement interdit de démonter ou de ponter le thermostat de fumées

Le remplacement des dispositifs de suturedoit esteffectue par personnel qualifie en utilisant exclusivement les pieces originales du fabricant.

Après avoir procédé à la réparation, effectuer un essai d'allumage.

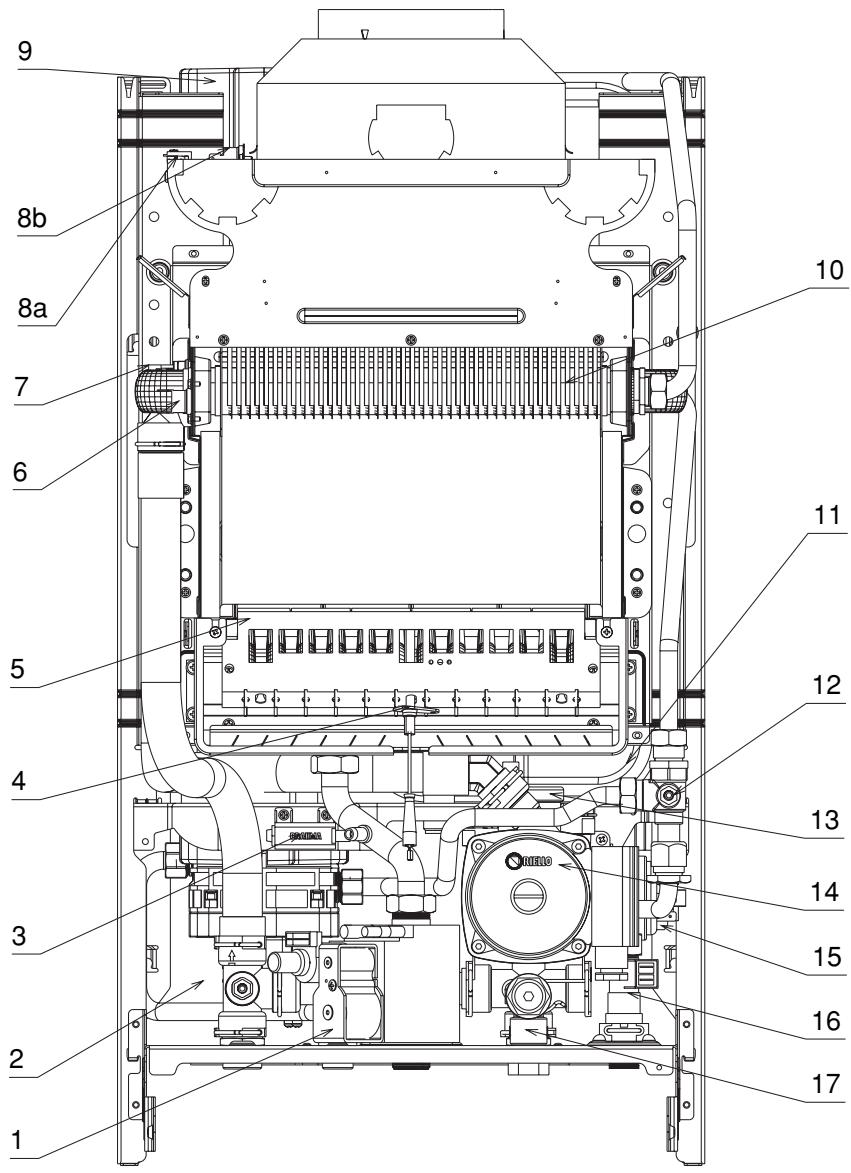

1 VANNE GAZ
2 CIRCULATEUR SANITAIRE
3 TRANSFORMATEUR D'ALLUMAGE
4 ÉLECTRODE D'ALLUMAGE ET D'IONISATION
5 BRULEUR
6 THERMOSTAT LIMITE
7 SONDE NTC PRIMAIRE
8a-8b THERMOSTAT FUMÉES
9 MINI BALLON

10 ÉCHANGEUR BI-TERMIQUE
11 VASE D'EXPANSION
12 SOUPAPE DE SECURITÉ
13 PURGEUR AUTOMATIQUE
14 CIRCULATEUR
15 PRESSOSTAT EAU
16 FLUXMÈTURE
17 SOUPAPE DE SECURITÉ

		24 KI	24 KI VMC
Débit thermique nominal	kW	26,70	26,70
	kcal/h	22962	22962
Puisance thermique nominale	kW	24,00	24,00
	kcal/h	20620	20620
Débit thermique minimal	kW	10,40	13,00
	kcal/h	8944	11180
Puisance thermique minimale	kW	8,90	11,00
	kcal/h	7665	9581
Puisance électric	W	116	116
Tension d'alimentation.	V	230	230
	Hz	50	50
Dégré de protection électric	IP	X5D	X5D
Catégorie de l'appareil		B11BS	VMC
		II2E+3+	I2E+
Niveau puissance acoustique global pondéré	dB(A)	44,8	44,8
Classe selon RT 2000 (réglementation thermique française)	Classe	référence	référence
Pression service chauffage - press. max H2O	bar	3	3
Température max..	°C	90	90
Plage de sélection de la température de l'eau de chauffage.	°C	40-80	40-80
Pompe: hauteur d'élévation maximale disponible pour l'installation au débit de	mbar	380	380
	l/h	800	800
Vase d'expansion à membrane de la capacité de	litres	10	10
Pression dans le vase d'espansion	bar	1	1
Pression service sanitaire - press. max H2O	bar	6	6
Pression minimale.	bar	0,15	0,15
Plage de selection de la température eau ECS.	°C	40-60	40-60
Régulateur de flux de l'eau sanitaire	l/minute	11	11
Quantité eau chaude par Δt 25° C	l/minute	13,7	13,7
par Δt 30° C	l/minute	12,4	12,4
par Δt 35° C	l/minute	9,8	9,8
Pression nominale gaz nat. (G 20 - G25)	mbar	20-25	20-25
Pression nominale gaz liquide G.P.L. (G 30).	mbar	28-30	N.P.
Pression nominale gaz liquide G.P.L. (G 31).	mbar	37	N.P.
Branchements hydrauliques: entrée-sortie sanitaire	Ø	1/2"	1/2"
entrée-sortie chauffage.	Ø	3/4"	3/4"
gaz.	Ø	3/4"	3/4"
Diamètre départ fumées.	Ø	125	125
au maxi*	CO s.a. inferieur a.	p.p.m.	120
	NOx s.a. inferiorier a.	p.p.m.	160
	CO2 inferiorier a.	%	6,35
	Δt fumées.	°C	125
au mini*	CO s.a. inferieur a.	p.p.m.	90
	NOx s.a. inferiorier a.	p.p.m.	120
	CO2 inferiorier a.	%	2,90
	Δt fumées.	°C	81
Dimensions	mm (H)	740	740
	mm (L)	400	400
	mm (P)	364	364
Poids de la chaudière.	kg	34	34

• verification effectuated with tube Ø 125 mm longueur 0,5 m température de l'eau 80-60°C

			GAZ NAT.		GAZ LIQUIDE
			G20	G25	G30	G31
Indice de Wobbe inférieur MJ/m3S(à 15°C - 1013 mbar).	(MJ/m3S)	45,67	37,38	80,58	70,69
Puisance calorifique inferieure..	(MJ/m3S)	34,02	29,25	116,09	88
...	(MJ/KgS)	-	-	45,65	46,34
Pression nominale d'alimentation	mbar	20	25	28-30	37
...	(mm colonne d'eau)	203,9	254,9	285,5-305,9	377,3
Pression minimale d'alimentation	mbar	13,5	-	-	-
...	(mm colonne d'eau)	137,7	-	-	-
OCEANE 24 KIBrûleur principal: 12 buses	ø mm	2 x 0,98	2 x 0,98	0,77	0,77
Diamètre diaphragme	mm	4,8	4,8
Débit maximal gaz chauffage	Sm3/h	2,82	3,28
...	kg/h			2,10	2,07
Débit maximal gaz sanitaire	Sm3/h	2,82	3,28
...	kg/h			2,10	2,07
Débit minimal gaz chauffage	Sm3/h	1,10	1,28
...	kg/h			0,82	0,81
Débit minimal gaz sanitaire	Sm3/h	1,10	1,28
...	kg/h			0,82	0,81
Pression maximale en aval de la vanne gaz en chauffage	mbar	10,70	13,50	28,00	36,00
...	mm H2O	109	138	286	367
Pression maximale en aval de la vanne gaz en sanitaire	mbar	10,70	13,50	28,00	36,00
...	mm H2O	109	138	286	367
Pression minimale en aval de la vanne gaz en chauffage.	mbar	1,90	1,90	4,70	6,10
...	mm H2O	19	19	48	62
Pression minimale en aval de la vanne gaz en sanitaire	mbar	1,90	1,90	4,70	6,10
...	mm H2O	19	19	48	62
OCEANE 24 KI VMCBrûleur principal: 12 buses	ø mm	2 x 0,98	2 x 0,98
Diamètre diaphragme	mm	4,8	4,8
Débit maximal gaz chauffage	Sm3/h	2,82	3,28
...	kg/h
Débit maximal gaz sanitaire	Sm3/h	2,82	3,28
...	kg/h
Débit minimal gaz chauffage	Sm3/h	1,38	1,60
...	kg/h
Débit minimal gaz sanitaire	Sm3/h	1,38	1,60
...	kg/h
Pression maximale en aval de la vanne gaz en chauffage	mbar	10,70	13,50
...	mm H2O	109	138
Pression maximale en aval de la vanne gaz en sanitaire	mbar	10,70	13,50
...	mm H2O	109	138
Pression minimale en aval de la vanne gaz en chauffage.	mbar	2,60	2,60
...	mm H2O	27	27
Pression minimale en aval de la vanne gaz en sanitaire	mbar	2,60	2,60
...	mm H2O	27	27

A Départchauffage
B Sortie eau chaude sanitaire
C Retour chauffage
D Entrée eau froide sanitaire
E-F Soupape de non retard

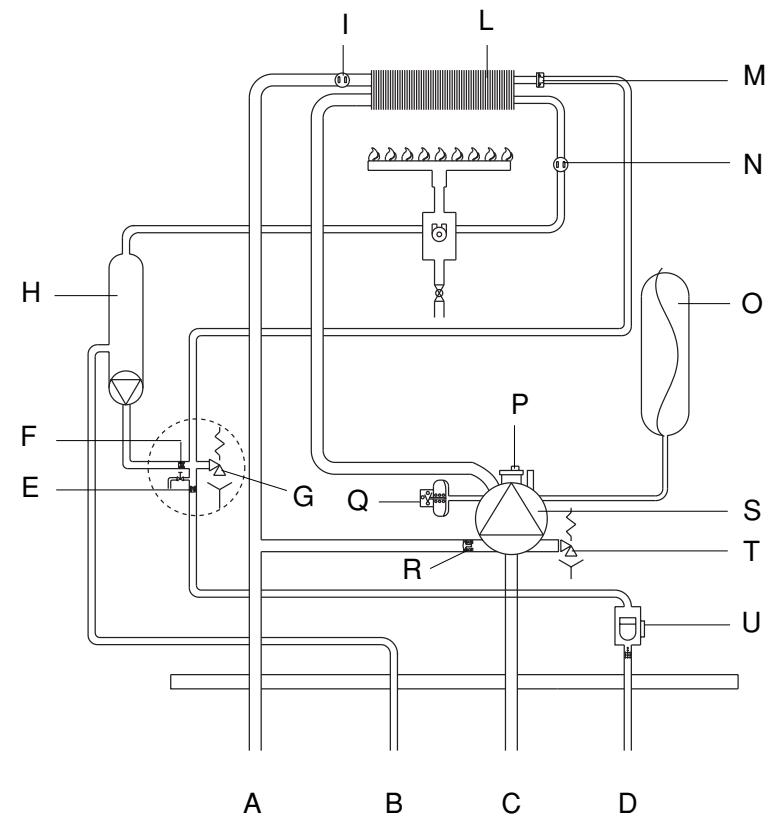

G Soupape de sécurité sanitaire
H Mini balloon
I Sonde NTC primaire
L Echangeur bithermique
M Limiteur de débit
N Sonde NTC sanitaire
O Vase d'expansion
P Purgeur automatique
Q Pressostat eau
R Vanne bypass
S Circulateur
T Soupape de sécurité chauffage
U Détector de début sanitaire

SONDE NTC CHAUFFAGE
SONDE NTC SANITAIRE

CIRCUATEUR

Les chaudières sont équipées d'un dispositif de circulation déjà connecté aux systèmes hydraulique et électrique; ses prestations sont marquées dans le graphique ci contre. Les chaudières sont munies d'un système antiblocageuttant en marche un cycle de fonctionnement toutes les 24 heures d'arrêt par le sélecteur de fonction dans n'importe qu'elle position.

La fonction "antiblocage" marche exclusivement si la chaudière est alimentée electriquement.

Il est absolument interdit de mettre en marche le dispositif sans la presence de l'eau.

LA POLARITE PHASE-NEUTRE EST CONSEILLE

P1 Potentiomètre selection temporature sanitaire

P2 Potentiomètre selection temperature chauffage

P3 Sélecteur arrêt / réarmement - été - hiver

T.A. Thermostat d'ambiance

T.F. Thermostat fumée

T.L. Thermostat limite

SAN. Détector de débit sanitaire

S.R. Sonde NTC température primaire

S.S. Sonde NTC température sanitaire

P5 Potentiomètre réglage maximum chauffage (s'il est prévu)

JP1 Shunt selection fonctionnement chauffagesubsection

JP2 Shunt remise à zéro temps - étaconnage

JP3 Shunt selection MTN - GPL

JP4 Selecteur thermostats sanitaires

F1 Fusible F2A

E.A./R. Electrode d'allumage et d'ionisation

RL1 Relais circulatour

RL3 Relais circulateur pour système accumulation eau chaude sanitaire

RL4 Relais autorisation allumage

LED DEL (vert) alimentation presente

DEL (rouge) de signalement d'anomalie

DEL (orange clignotante) de fonctionnement pour analyse de combustion

MOD Modulateur

P Circulateur

CP10X Carte commande

TRF1 Transformateur

OPE Vanne gaz

CN1÷CN9 Connecteurs de raccordement

ACF01X Module d'allumage et de contrôle de flamme

TRX Transformateur d'allumage à distance

ME Bornier pour les connexions extérieures

S.A.A.C.S. Système d'accumulation d'eau chaude sanitaire

LA POLARITE PHASE-NEUTRE EST CONSEILLE

1. Selecteur température eau sanitaire
   2-Fonction "ete"
   3- Signal lumineux
   4- Fonction "Eteint - Déblocage" (◎)
   5- Fonction "hiver"
   6- Selecteur température eau chauffage []
   7- Sélecteur de fonction

Les chaudières OCEANE sont vendues en colis unique et protégées par un emballage en carton.

En complément de la chaudière, le matériel suivant est fourni:

• Une enveloppe en plastique complenant:

• Livret instructions pour l'Usager

• Livret instructions pour l'installateur.
• Certificat de garantie

Les livrets d'instruction sont partie intégrante de l'appareil, il est donc conseillé de les remettre à l'utilier ainsi qu'ils都可以 soignement lors des consultations successives.

DIMENSIONS ET POIDS

DESCRIPTION	MODELE	mm
L	oceanie
	400
P	364	mm
H	740	mm
Poids net	34	Kg

FIXATION

L'emballage retire, la fixation de la chaudière OCEANE peut être effectuee a la main en utilisant le chassis de support.

LIEU D'INSTALLATION DE LA GHAUDIERE

Les chaudières OCEANE KI doivent être installées en locaux équipés d'ouvertures d'aération conformes aux Normes Techniques en vigueur, parce qu'il s'agit de chaudières à circuit de combustion "ouvert" par rapport à la piece d'installation (configuration de type B11BS et VMC).

Pour permettre les opérations d'entretien et l'accès aux différents éléments internes, il est conseilé de prévoir un espace suffisant tout autour de la chaudière: 5 cm minimum de chaque côté, 20 cm en dessus et 65 cm au dessus de l'appareil.

INSTALLATION DE LA CHAUDIERE

Pour une installation correcte il faut rappeler que:

• la chaudière ne doit pas être située sur une cusinière ou tout autre appeareil similaire
• les écarts minimaux pour les interventions techniques et d'entretien doivent être respectés.

FIXATION DU GABARIT DE PREMONTAGE

Pour la fixation du gabarit, faire reférence aux instructions continues dans le kit.

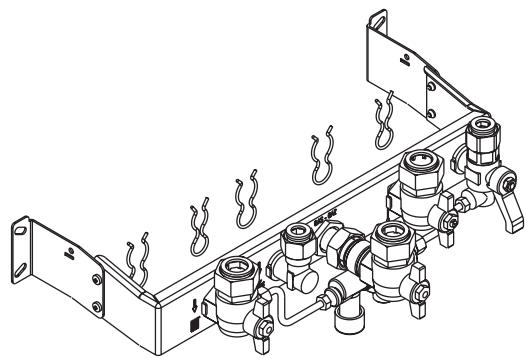

FIXATION DE LA CHAUDIERE

• Fixer la plaque au mur par des tasseaux adequats
• Accrocher la chaudière aux supports de la plaque.

A DEPART CHAUFFAGE 3/4"
D RETOUR CHAUFFAGE 3/4"
B EAU CHAUBE 1 / 2
E EAU FROIDE 1/2"
C GAZ 1/2"

Les chaudières OCEANE sont conçues et réalisées pour être installées sur des installations de chauffage et de production d'eau chaude sanitaire.

Les positions et les dimensions des raccords hydrauliques sont reportées dans le dessin ci-dessus.

INSTALLATION SANITAIRE

Il est nécessaire de s'assurer que la pression du réseau de distribution de l'eau sanitaire ne dépasse jamais les 6 bar. En cas d'incertitude, il sera convenable d'installer un réducteur de pression.

Afin d'éviter des débits élevés qui comportent un abaisissement de la température de l'eau sanitaire fourni à l'usager, il est prévu dans la chaudière un régulateur du flux automatique, capable de limiter le débit de l'eau.

Afin de réduire les opérations de nettoyage de l'échangeur de chaleur, dans les zones où la durée de l'eau est particulièrement élevé, on recommende d'installer, sur

l'entrée de l'eau sanitaire, un adoucisseur, un Systeme Anti-tartre Electromagnétique ou autre.

Dans les régions où l'eau sanitaire est calcaire (supérieur à 28^ ), il est conseilé d'installer un apparéil anti-tartre sur l'arrivée d'eau froide afin de réduire les nettoyages de l'échangeur bi-thermique.

Lechoix et l'installation des composants de l'installation sont laissés à l'installateur, qui devra opérer selon les régles de l'art et les normes en vigueur.
La décharge des soupapes de suture de la chaudière doit être reliée à un système ajustat de récolte et d'évacuation.

Le constructeur de la chaudière n'est pas responsable d'eventuelles inondations causées par l'intervention des soupapes de suture.

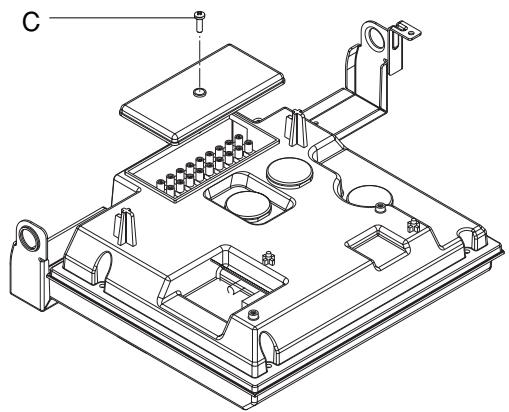

CONNEXIONS ELECTRIQUES

Les chaudières OCEANE quittent l'usine complètement câblées; elles ne nécessitent que le branchement au réseau d'alimentation électrique et au/aux chronothermostat/thermostats (TA) à effectuer aux bornes déquates.

• Positionner l'interrupteur général de l'installation sur "étéint"
• Dévisser les vis (A) de fixation de l'enveloppe
• Déplacer à l'avant et ensuite vers le haut la base de l'enveloppe pour la décrocher du chassinis
• Dévisser les vis de fixation (B) du tableau de bord
• Basculer le tableau de bord
• Oter le couvercle de la boite à borne en agissant sur les vis de fixation (C)

B

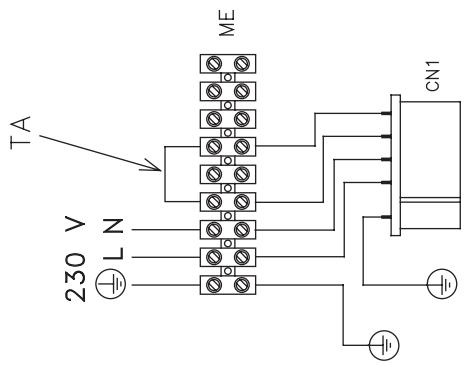

• Introduire le cable d'alimentation et de l'eventuel T.A dans les serre-fils sur le chassin
• Extraire le bornier de la carte (ME)

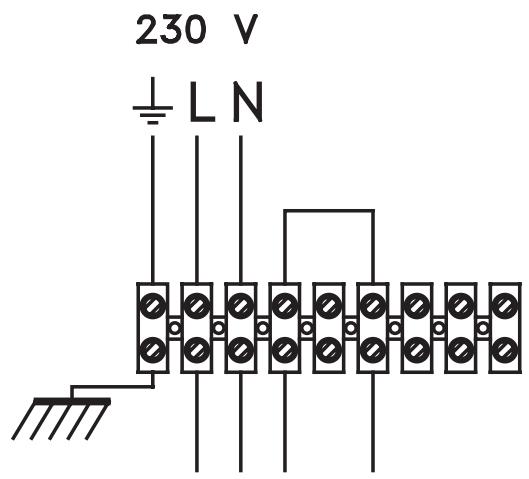

• Effectuer les connexions selon les schémas suivants:

Branchement normal
Pour le thermostat ambient

(Les contacts du thermostat d'ambiance doivent être dimensionnés pour V = 230 Volt)

En cas d'alimentation phase-phase vérifier à l'aide d'un testeur lequel des deux fils a un potentiel plus élevé par rapport à la terre et le relier à L., de même relier le fil qui reste à N.

Il est obligatoire:

• l'emploi d'un interrupteur magnétothermique omnipolaire, sectionneur de ligne, conforme aux Normes CEI-EN (ouverture des contacts d'au moins 3 mm)
• utiliser câbles de section = 1,5 mm²
• réaliser une bonne connexion de terre

Il est interdirit l'usage de tuyaux de gaz et d'eau pour la mise à terre de l'appareil.

Le constructeur n'est pas responsable de dommages éventuels causés par le manque de mise à terre ou par la non-observation de ce qui a été reporté dans les schémas électriques.

La connexion des chaudières OCEANE à l'alimentation du gaz doit être exécutée dans le respect des Normes d'installation en vigueur.

Avant d'executer la connexion il est nécessaire de s'assurer que:

• le type de gaz est celui pour lequel l'appareil est conscience
• les tuyauteries ont eté soigneusement nettoyées

L'installation d'alimentation du gaz doit être adapté au débit de la chaudière et doit être équipée de tous les dispositifs de sécurité et de contrôle prévus par les Normes en vigueur. Il est conseilé l'emploi d'un philtre de dimensions ajustées.
L'installation étant effectuée, vérifier que les jonctions exécutées sont étanches.

EVACUATION DES FUMEES ET ASPIRATION DE L'AIR COMBURANT

La chaudière doit être obligatoirement raccordée sur une bouche d'extraction régliable, de modèle agréé.

Le raccordement au conduit VMC doit être réalisé conformément à la réglementation en vigueur.

FRANCE:norme NF P 50-411.

Ce conduit de raccordement peut être flexible ou rigide, de diamètre 125mm (pour 24 KI/KIVMC), et de longueur aussi réduite que possible.

Il doit s'emboiter à l'intérieur de la buse de l'appareil et être tel que la virole de la bouche d'extraction s'emboite à l'intérieur.

Il doit être démontable pour les opérations de maintenance tout enprésentant une étanchéité à l'air compatible avec le bon fonctionnement de la chaudière. Le tuyau d'évacuation et le raccord sur le conduit de cheminée doivent être conformes aux normes et/ou aux règlements locaux et nationaux.

Il est obligatoire d'utiliser des tuyaux rigides; les éléments doivent être raccordés par des joints hermétiques et tous les composants doivent être résistants à la température, aux condensats et aux sollicitations mécaniques.

Les chaudières OCEANE sont équipées d'un thermostat fumées situé sur le côte droit de l'antirefouleur, qui en cas de refoulements des produits de la combustion, interruptimmediatement le fonctionnement de la chaudière.

Les ouvertures pour l'air comburant doivent etre réalisées en conformité aux Normes techniques.

Les conduits d'évacuation non isolés sont des sources potentielles de danger.

Il est interdit de boucher ou de réduire les dimensions des ouvertures d'áération du local d'installation.

Sécurité de débordement des produits de combustion et dispositif de sécurité VMC

En cas de mise à l'arrêt repété de la chaudière par ce dispositif, il est nécessaire de vérifier tout le système d'évacuation (conduit de raccordement et cheminée) pour les versions cheminée ou l'installation VMC (débit d'extraction et conduit) afin de.Remédier au défaut d'évacuation et prendre les mesures appropriées.

Eneldom, le dispositif de sécurité de débordement des produits de combustion ne doit être mis hors service. Dans le cas d'une défaillance de ce thermostat de sécurité, il ne peut être remplaced que par une piece d'origine. La sonde (ou bulbe suivant modèle) peut être dégagée du coupe-tirage après dépose de la vis du support. Lors de sa remise en place, s'assurer qu'elle est bien maintainue en position dans son support.

CHARGE ET VIDANGE INSTALLATION

Les chaudières sont équipées d'un robinet à 3 voies situé sur l'entrée sanitaire.

CHARGE

• Placer le sélecteur de fonction sur (étéintDéblocage)
• Placer le robinet robinet 3 voies (A) sur la position "remplissage"
• Fermer la vanne d'arrêt départ (C) et laisser la vanne d'arrêt retard (B) ouverte
• Ouvrir le robinet du disconnecteur (D) en le tournant en sens inverse des aiguilles d'une montre jusqu'à ce que la pression indiquée par le thermomanomètreatteigne 0,5 à 1,5 bar
• Fermer le robinet du disconnecteur et replacer la vanne d'arrêt départ et le robinet robinet 3 voies en position "ouvert".

Note: la purge de la chaudière a lieu automatiquement par le biais du purgeur situé sur le circulator.

VIDANGE CIRCUIT CHAUFFAGE

• Eteindre la chaudière
• Dévisser légèrement la petite vanne de vidange (E) (clé plate de 11 à glisser par le dessus), l'eau s'écouERA par le petit tube plastique
• Vidanger les points les plus bas de l'installation.

VIDANGE DU CIRCUIT SANITAIRE

Chaque fois qu'il y a risque de gel, le circuit sanitaire doit être vidangé en procédant de la façon suivante:

• Eteindre la chaudière
• Fermer le robinet d'alimentation général de l'eau
• Laisser le robinet 3 voies (A) en position "ouvert"
• Ouvrir tous les robinets d'eau chaude et froide
• Dévisser la vanne de vidange installation (F) pour faciliter la vidange du mini ballon

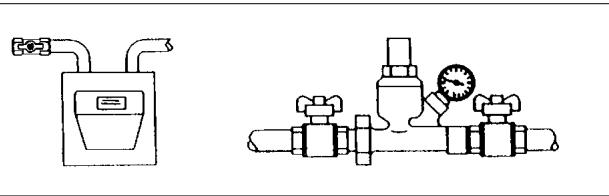

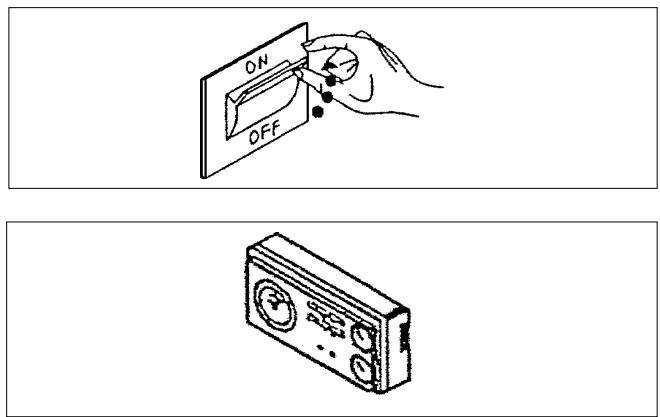

AVANT LA PREMIÈRE MISE EN MARCHE

Avant la première mise en service de l'appareil et du premier essai des fonctions de la chaudière OCEANE il est indispensable de vérifier que :

• les robinets du combustible et de l'eau qui alimentent l'appareil sont ouverts ;
• le type de gaz et la pression de l'alimentation sont ceux expressément prévus pour votre chaudière;
• la pression du circuit hydraulique, à froid, est comprise entre 1 et 1,5 bars et que le circuit est purgé;
• le pré-remplissage des vases d'expansion est approprié (voir la vue d'ensemble des données techniques à la page 8);
• les branchements électriques ont été correctement effectués;
• les tuyaux d'évacuation des produits de la combustion et les tuyaux d'aspiration de l'air combustant ont été installés en suivant toutes les règles prévues

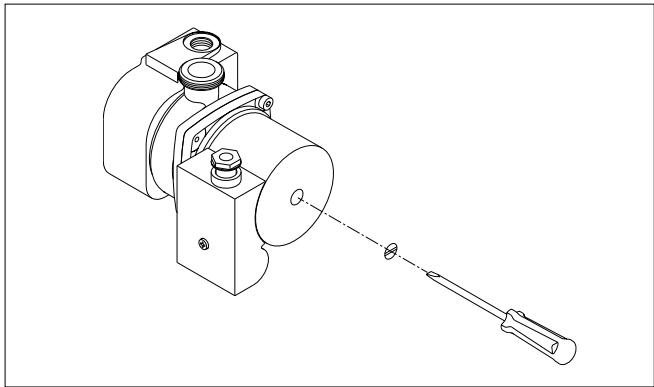

• la rotation de la pompe n'est pas génée.

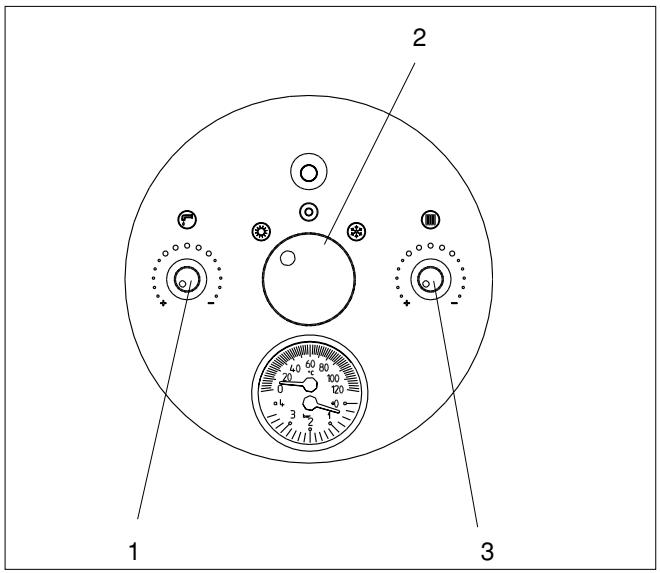

• Positionner le sélecteur de fonction (1) sur © (étéintDéblocage)
• Positionner l'interrupteur général de l'installation sur "allumé" (le signal vert d'état chaudière clignote)
• Régler le thermostat ambiant à la température souhaitée ( 20^ ) ou bien si l'appareil en est muni régler le chrono-thermostat ou leprogrammateur horaire en fonction à ( 20^ )
• Positionner le selecteur température eau chauffage (4) et le selecteur température eau sanitaire (2) à 2/3 environ du champ de réglage
• Positionner le sélecteur de fonction (1) sur (été) ou (hiver) selon la saison, le signal d'état chaudière est vert clignotant avec fréquence 1 seconde allumé et 5 seconds étéint: la chaudière est en état stand-by. Quand il y a demande de chaleur le brûleur s'allume et le led lumineux dévient vert fixe pour indiquer la présence de flamme.

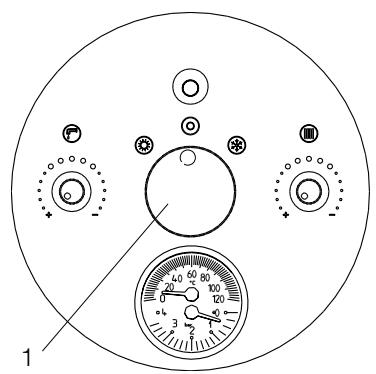

Si le signal lumineux est vert clignotant avec fréquence 0,5 secondes allumé et 0,5 secondes étant, il signifie que la chaudière est en état d'arrêt-temporaire (voir chapitre led, anomalies et solutions).

La chaudière OCEANE sera en fonction jusqu'à ce que les températures régles soient atteintes, ensuite elle va se positionner en stand-by.

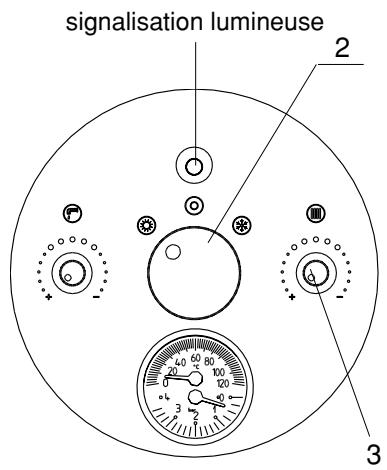

En cas d'anomalies d'allumage ou de fonctionnement, la chaudière effectuera un “ARRET DE SURETE”: sur le panneau de commande le signal vert s'éteint et va s'allumer le signal rouge de blocage chaudière

Apres le démarrage, vérifier l'exécution correcte des procédures de démarrage et d'arrêt en agissant sur:

• Suggesteur de fonction (2)
• Tarage du thermostat de chaudière (3) et du thermostat sanitaire (1)
• Température demandée pour le local (en agissant sur le thermostat ambiant ou sur le programmeur horsaire).

Vérifier de même la commutation en sanitaire en ouvrant un robinet de l'eau chaude avec le sélecteur de fonction sur "été" et sur "hiver".

Vérifier l'arrêt total de la chaudière en positionnant l'interrupteur général de l'installation sur "étéint".

Après quelques minutes de fonctionnement continu obtenu en positionnant l'interrupteur général de l'appareil sur "allumé", le sélecteur de fonction (2) sur "été" et en maintainant ouvert le service sanitaire, les liants et les résidus s'évaporent et il sera donc possible d'effectuer:

• le contrôle de la pression du gaz d'alimentation
• le contrôle de la combustion.

CONTROLE DE LA PRESSION DU GAZ D'ALIMENTATION

• Positionner l'interrupteur général de l'appareil sur "étéint"
• Positionner l'interrupteur général de l'installation sur "étéint"

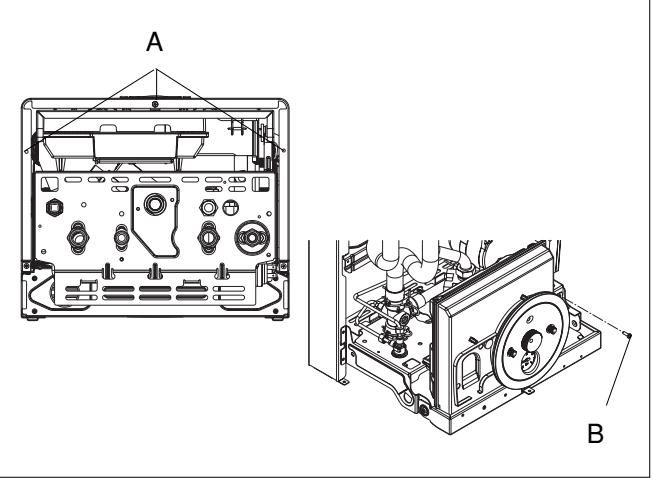

• Dévisser les vis (A) de fixation de l'enveloppe
• Déplacer à l'avant et ensuite vers le haut la base de l'enveloppe pour la décrocher du chassin
• Dévisser les vis de fixation (B) du tableau de bord
• Basculer le tableau de bord

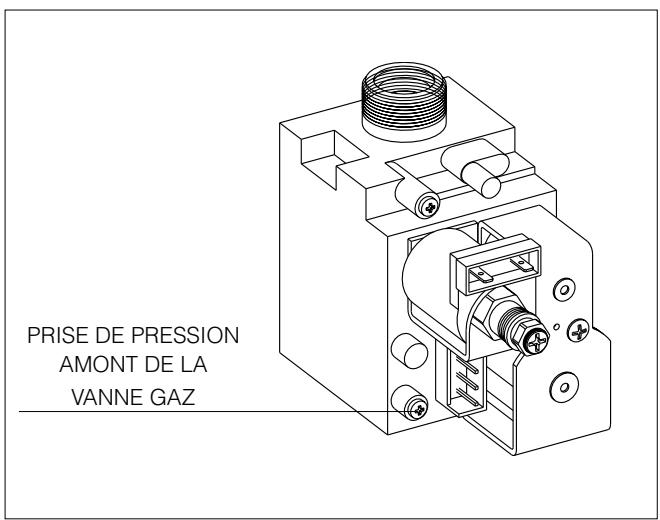

• Dévisser de deux tours la vis de la prise de pression amont de la vanne du gaz, connecter le manomètre

• Sur le panneau de commande :

• Sélectionner la fonction (été)

• Régler le thermostat sanitaire (1) à la valeur maximum

• Alimenter électriquement la chaudière en positionnant l'interrupteur général de l'appareil sur "allumé"

• Ouvrir un robinet de l'eau chaude au maximum
• Le brûleur allumé au maximum, vérifier la pression du gaz: elle doit être comprises dans les valeurs de pression d'alimentation indiquées dans le tableau à la page 8
• Fermer le robinet de l'eau chaude
• Déconnecter le manomètre et visser à nouveau la vis de la prise de pression amont de la vanne du gaz.

CONTROLE DE LA COMBUSTION

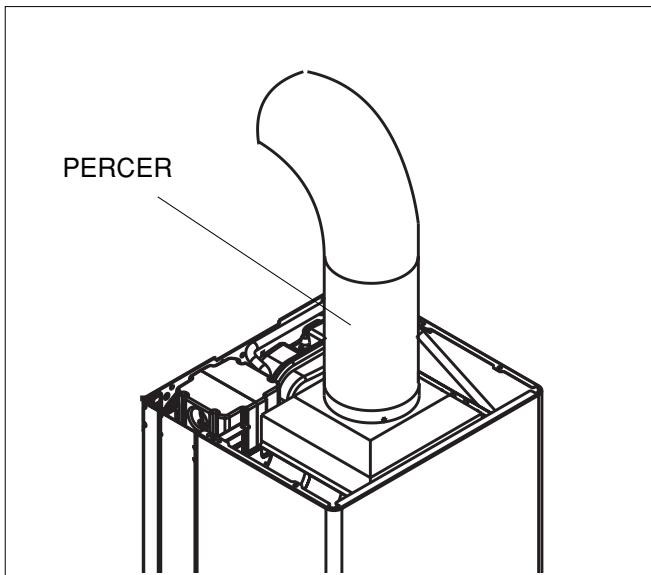

• Effectuer un trou de 0 11 mm sur le tuyau rectiligne placé après la sortie de la boite à fumée à au moins 400-500 mm (suivant les Normes en vigueur)
• Ouvrir un robinet de l'eau chaude au maximum
• Avec la chaudière audebit maximum en fonctionnement (été) et le thermostat sanitaire (1) à la valeur maximale, il est possible d'effectuer le contrôle de la combustion en introduisant la sonde de l'analyseur dans le trou effectué à l'avance.

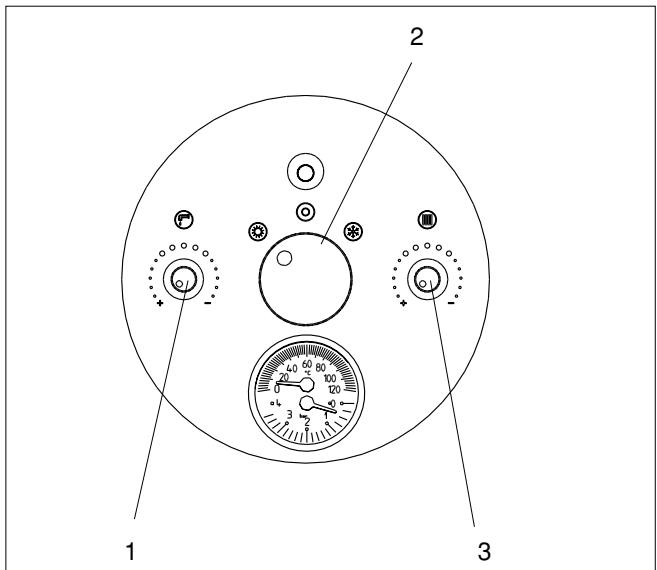

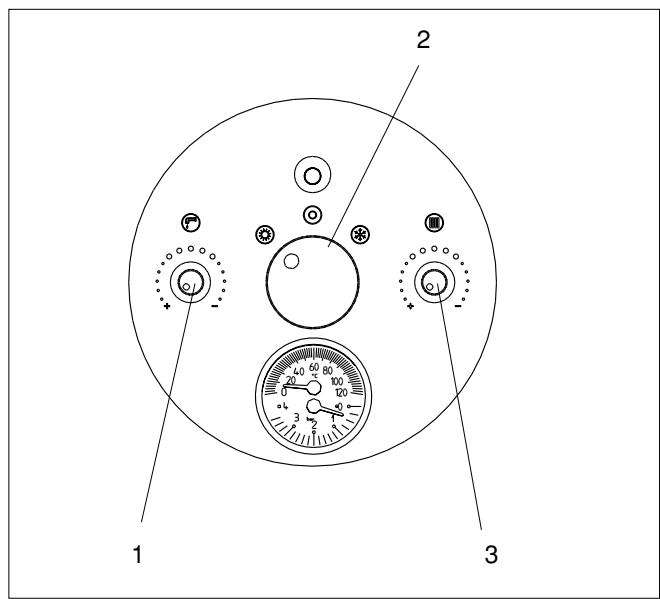

ADAPTATION PUISSANCE CHAUFFAGE MAX. A L'INSTALLATION

Les chaudières suivent un cycle automatique de réglage de la puissance max. du chauffage.

Par conséquentaucun réglage manuel n'est prévu.

Apres avoir effectué tous les contrôles:

• Positionner le sélecteur de fonction (2) sur “été” ou “hiver” selon la saison
• Régler le thermostat de la chaudière (3) dans l'aire d'autoreglage et le thermostat sanitaire (1) selon les exigences du client.

Les chaudière sont fournies pour le fonctionnement à GN (G20) ou bien à GPL (G30/G31); elles sont déjà réglées à l'usine selon ce qui est indiqué sur la plaque technique, elles ne nécessitant donc aucune opération de tarage.

Tous les contrôle doivent être exclusivement effectuels par le Service d'Après-Vente.

LEDS, ANOMALIES ET SOLUTIONS

Selon le fonctionnement de l'appareil, le voyant à diode (LED) signalant l'état de la chaudière apparait d'une couleur différente: vert, rouge ou jaune.

VOYANT VERT

• Clignotant avec une fréquence de 1 seconde allumé - 5 secondes étèint = chaudière en attente, pas de présence de flamme.
• Clignotant avec une fréquence de 0,5 seconde allumé - 0,5 seconde éteint = arrêt provisoire de l'appareil causé par les anomalies suivantes à réarmement automatique:
• pressostat de l'eau (durée d'attente 10 minutes environ)
• pressostat de l'air différentiel (durée d'attente 10 minutes environ)
• transitoire en attente de l'allumage.

Au cours de cette phase la chaudière attend le rétablissement des conditions de fonctionnement. Si, une fois le temps d'attente écoué, la chaudière ne reprend pas son fonctionnement normal, l'arrêt devient définitif et le signal lumineux s'éCLAIRE en rouge.

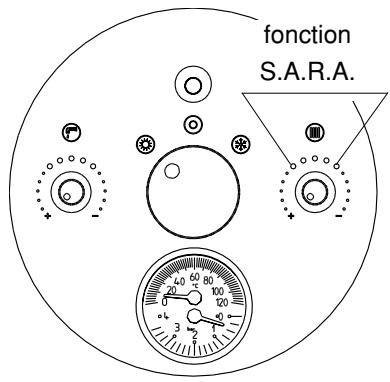

• Clignote rapidement avec affichage bref, entrée/sortie fonction S.A.R. A. (Système Automatique de Réglage d'Ambiance). En plaçant le sélecteur de température de l'eau de chauffage (3) sur la zone indiquée - valeur de la température comprise entre 55 et 65^ - vous activez le système d'autoréglage S.A.R.A.: la chaudière varie la température de refoulement en fonction du signal de fermeture du thermostat d'ambiance.

Lorsque la température configurée avec le sélection de température de l'eau de chauffage est atteinte, un décompte de 20 minutes commence.

Si pendant ce laps de temps le thermostat d'ambiance continue à demander de la chaleur, la valeur de la température configurée augmente automatiquement de 5^ .

Lorsque la nouvelle valeur configurée est atteinte, un autre décompte de 20 minutes supplémentaires commence.

Cette nouvelle valeur de la température est la somme de la température configurée à la main avec le sélecteur de température de l'eau de chauffage et de l'augmentation de +10^ de la fonction S.A.R.A.

Après le deuxième cycle d'augmentation, la valeur de la température reste la même jusqu'àu terme de la demande de chaleur qui en interrupt le cycle.

Au moment d'une ultérieure demande de chaleur la chaudiere fonctionnera avec la valeur de température configurée avec le selecteur de température de l'eau de chauffage.

• Vert fixe c'est-à-dire présence de flamme, la chaudière fonctionne normalement.

VOYANT ROUGE

• Rouge fixe indique un blocage de la chaudière causé par les anomalies suivantes:

• Blocage de la flamme

• Alarme de panne électronique ACF
• Intervention du thermostat des fumées

• Sonde NTC du chauffage
• Du pressostat d'eau (après la phase transitoire).

!Àprouss un ARRET DE SURETE attendre 10 secondes avant de rétablir les conditions de démarrage.

Pour rétablit le fonctionnement positionner le selector de fonction (2) sur (deblocage) et le positionner à nouveau sur la position désirée (été ou hiver).

• Clignotant indique un blocage de la chaudière causé par l'intervention du thermostat de limite.

Pour rétablit le fonctionnement positionner le sélecteur de fonction (2) sur (deblocage), attendre 5-6 secondes, agir manuellement en appuyant le bouton du thermostat limite et positionner à nouveau le sélecteur sur la position désirée (été ou hiver).

Si les tentatives de déblocage ne permettent pas de rétabir le correct fonctionnement de la chaudière, demander l'intervention du ServiceAprèsVente.

VOYANT JAUNE

• Jaune fixe:anomalie de la sonde NTC sanitaire. Ne s'affiche que si la chaudière est en attente.

La chaudière fonctionne normalement, mais elle ne garantit pas la stabilité de la température de l'eau sanitaire.

Demandez l'intervention du Service après-vente pour effectuer un contrôle.

En cas d'absences temporaires (week-end, courts voyages, etc.) positionner le sélecteur de fonction sur © (étéint-déblocage-signal vert allumé clignotant).

Ainsi faisant l'alimentation électrique et l'alimentation du combustible sont actives et la chaudière est protégée par les systèmes:

• Antigel: lorsque la température de l'eau de chaudière descend au dessous de 5^ , le brûleur s'allume à la puissance minimale jusqu'à ce que avec la chaudière en fonctionnement chauffage, la température de l'eau attaigne 35^ . A ce moment-là, le brûleur s'éteint et après 30'' s'éteint le dispositif de circulation.
• Antiblocage dispositif de circulation et vanne trois voies: le dispositif de circulation se met en marche pendant 30^ après environ 24 heures du dernier cycle de fonctionnement.

SUSPENSION DE L'USAGE PENDANT DE LONGUES PERIODES

En cas de non-utilisation de la chaudière OCEANE pendant une longue période, effectuer les opérations suivantes:

• Positionner le sélecteur de fonction sur © (éteintDéblocage) (signal vert allumé clignotant)
• Positionner l'interrupteur général de l'installation sur "étéint": le signal vert doit s'éteindre.
• Fermer les robinets du combustible et de l'eau de l'installation thermique et sanitaire.

Dans ce cas-là, les systèmes antigel et antiblocage sont désactivés. Vider l'installation thermique et sanitaire en cas de présence de gel.

CHANGEMENT DE GAZ

La chaudière est livrée d'usine pour fonctionner aux gaz naturels.

La transformation de la chaudière pour le passage des gaz de la deuxieme famille aux gaz de la troisième famille (butane, propane) s'effectue par changement des injecteurs brûleur, suppression du diaphragme, réglage des pressions gaz au brûleur (maxi et mini), scellage de ces réglages avec du vernis et apposition de l'étiquette de réglage de gaz.

Inversement, la transformation de la chaudière pour le passage des gaz de la troisième famille (butane, propane) aux gaz naturels s'effectue par changement des injecteurs brûleur, ajust du diaphragme, réglage des pressions gaz au brûleur (maxi et mini), scellage de ces réglages avec du vernis et apposition de l'étiquette de réglage de gaz.

Cette opération doit être executée par un professionnel qualifié.

• Débrancher la chaudière et fermer le robinet du gaz

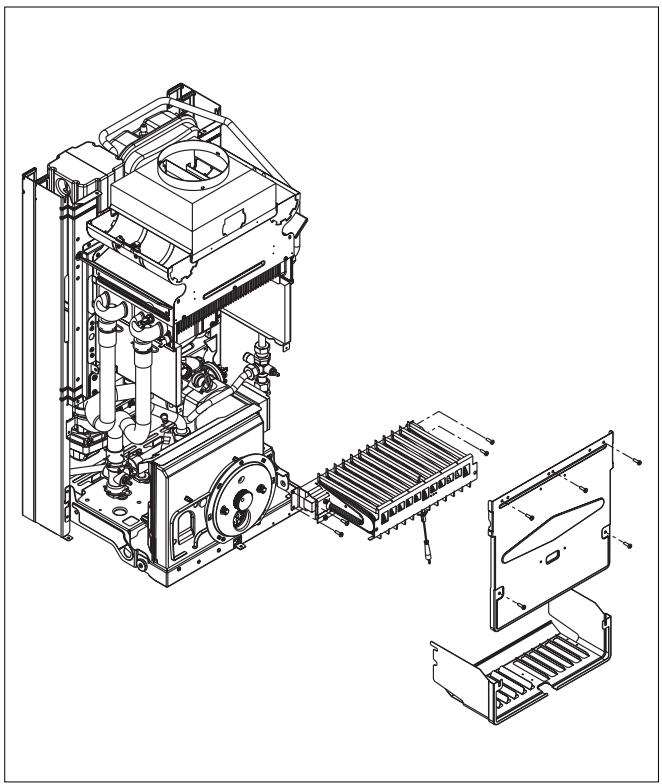

• Oter: l'enveloppe, le couvercle, le fond de la chambre de combustion
• Débrancher le cable bougie
• Dévisser les quatre vis de fixation du brûleur, oter ce dernier avec la bougie attachée et le cable relatif
• En utilisant une clé à tube ou plate de 7, Œter les injecteurs et les remplacer avec ceux du kit

Utiliser et monter impératifement les rondelles contenues dans le kit même en cas de collecteurs sans rondelles.

• Insérer à nouveau le brûleur dans la chambre de combustion et visser les quatre vis qui le fixent au collecteur du gaz
• Pour transformation gaz naturel en GPL: eliminer le diaphragme de la vanne gaz
• Pour transformation GPL en gaz naturel: insérer le diaphragme dans la vanne gaz
• Remonter le couvercle et le fond de la chambre de combustion
• Brancher le cable bougie
• Brancher la chaudière et ouvrir le robinet du gaz
• À la suite des opérations de transformation, appliquer l'adhésif rouge identifient l'alimentation GPL or l'adhésif jaune, relat à l'alimentation gaz naturel
• À ce moment, il est possible de passer aux opérations de tarage
• Remonter l'enveloppe.

Les chaudières sont livrées pour le fonctionnement à GN (G20/G25) ou à GPL (G31); elles ont été régliées à l'usine selon les indications de la plaque technique.

Au cas où il serait nécessaire d'effectuer à nouveau des réglages, par exemple après des opérations d'entretien extraordinaire, le remplacement de la vanne gaz ou après une transformation de gaz méthane à GPL ou vice-versa, il faudra suivre les procédures décrites à la suite.

Les réglages de la puissance maximale et du minimum sanitaire doivent être effectuees dans la sequence indiquee et exclusivement par le Service d'Après Vente.

• Positionner l'interrupteur général de l'installation sur "étéint"
• Dévisser les vis de fixation de l'enveloppe
• Déplacer à l'avant et ensuite vers le haut la base de l'enveloppe pour la décrocher du chassin
• Dévisser les vis de fixation du tableau de bord
• Basculer le tableau de bord
• Dévisser de deux tours la vis de la prise de pression amont de la vanne du gaz, connecter le manomètre

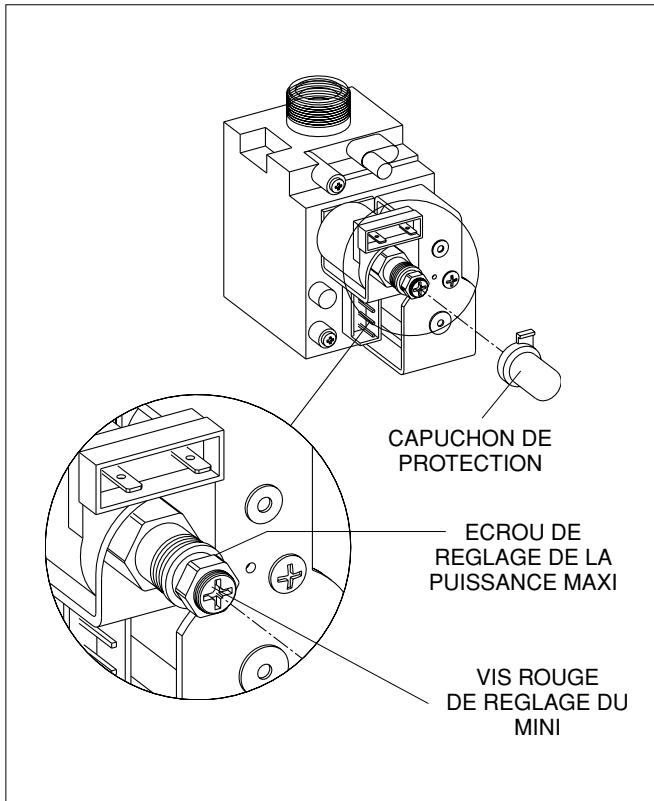

RéGLAGES DE LA PUISSANCE MAXIMUM ET DU MINIMUM SANITAIRE

• Ouvrez un robinet d'eau chaude avec le maximum de débit
• Sur le tableau de commande:

-Mettez le sélecteur de fonction (2) sur () (été)
-Mettez à la valeur maximum le sélecteur de température de l'eau Sanitaire (1)
- Mettez sous tension la chaudière en plaçant l'interrupteur général de l'installation sur allumé
- Vérifiez si la pression lue sur le manomètre est stable; ou avec un milliampèremètre placé après le modulator, vérifiez si le modulator reçoit le maximum de courant disponible (165 mA)
- Œtez le capuchon de protection des vis de réglage en vous aidant d'un tournevis comme d'un levier
- Avec une clé de 10, agissez sur l'écrou de réglage de la puissance maximum pour obtenir la valeur indiquée sur le tableau à la page 8.
- Déconnectez un faston du modulator
- Attendez que la pression lue sur le manomètre s'établit sur la valeur minimum
- Avec un tournevis cruciforme, en faisant attention à ne pas appuyer sur l'arbre interieur, agissez sur la vis de réglage rouge du minimum sanitaire et étalonnez jusqu'à ce que vous lisiez sur le manomètre la valeur indiquée sur le tableau à la page 8.
- Reconnectez le faston du modulateur
- Fermez le robinet d'eau chaude sanitaire

Après toutes les interventions effectuees sur l'organe de réglage de la vanne de gaz, scellez-le à nouveau avec de la cire à sceller.

• Remettez en place le capuchon de protection des vis de réglage avec soin et précaution.
• Reportez le sélecteur de température de l'eau sanitaire à la valeur désirée
• Refermez le tableau de bord
• Remettez en place l'habillage.

ENTRETIEN

Pour garantir un bon fonctionnement de la chaudière, pour prolonger sa durée et pour son fonctionnement en toute sécurité, il est opportun qu'à chaque début de saison de chauffage l'appareil soit inspecté par professionnel qualifié. Pour le modele VMC, il est également nécessaire de faire procéder à l'entretien et vérification de la bouche d'extraction.

L'entretien permet aussi de réduire les frais, les émissions polluantes et de garantir la fiabilité de l'appareil dans le temps. Pour le contrôle de dispositif de sécurité VMC il faut déboiter le conduit de raccordement de la bouche d'extraction; obturer ce conduit. Le déclenchement doit se faire en moins de 105 secondes.

Avant de commencer les procédures d'entretien, il sera nécessaire de:

• débrancher l'appareil, en positionnant l'interrupteur général sur "ÉTEINT"
• fermer le robinet d'interception du combustible.

Après avoir terminé les opérations d'entretien nécessaires, rétablissez les conditions initiales.

Procedez à l'analyse des produits de la combustion afin de vérifier le bon fonctionnement de votre chaudière.

Entretien de circuits hydrauliques

• Fermer les 2 vannes d'isolement chauffage (départ et retard). Vidanger la chaudière
• Débrancher les sondes et thermostat, désolidariser l'échangeur bithermique des tuyauteries et le glisser vers l'avant. Rincer et désembouer le circuit primaire si nécessaire (dans ce cas effectuer les mêmes opérations pour le circuit radiateur). Désembouer et détartrer le circuit sanitaire si nécessaire.

Nettoyer l'échangeur extérieurment.

Pour le nettoyage interieur de l'échangeur bi-thermique, il est nécessaire d'enlever l'échangeur de la caisse air et procéder au nettoyage de celui-ci en se reliant directement aux raccords de l'échangeur et pas aux raccord entree/sortie eau sanitaire

• Vérifier le vase d'expansion (pression azote = 0,7 bar), la soupape de sécurité et le disconnecteur.

Circuits sanitaire

• Couper l'alimentation électrique de la chaudière
  Vider le circuit sanitaire
• Connector le cable de connexion circulator

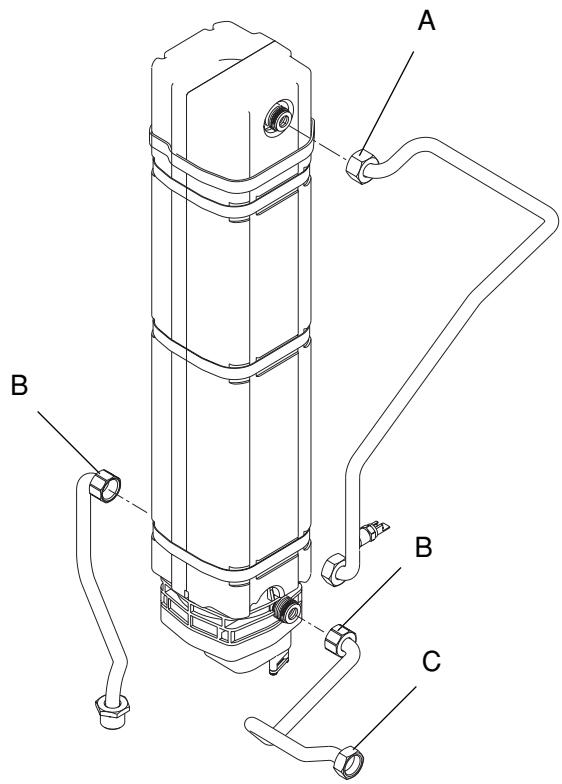

• Dévisser l'écrou (A) de fixation du tuyau échangeur-mini ballon
• Dévisser les 2 écrous (B) des tuyaux recirculation et sortie eau chaude mini-ballon

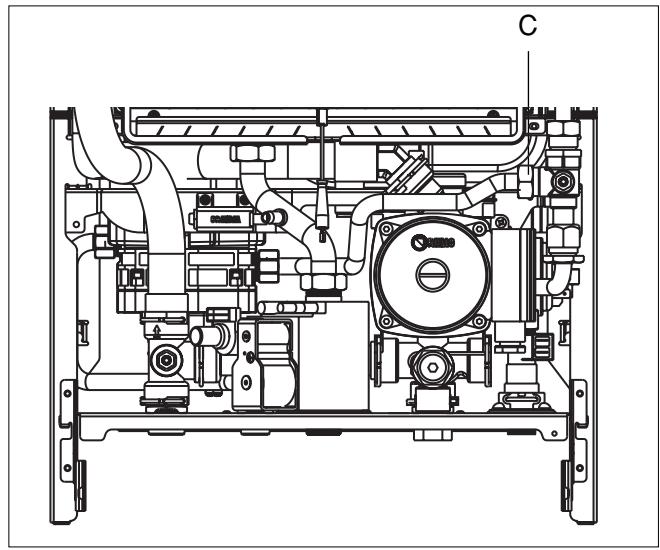

• Dévisser l'écrou (C) qui fixe le tuyau au raccord à trois voies et récapérer les quatre joints d'étancheité

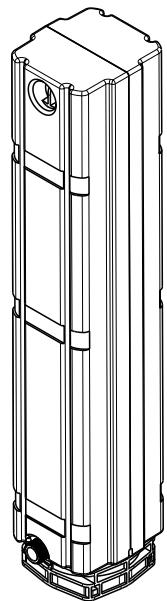

• Déconnecter la bande de fixation du mini-balloon à la plaque supérieure
• Tirer vers le haut le mini ballon et l'enlever.

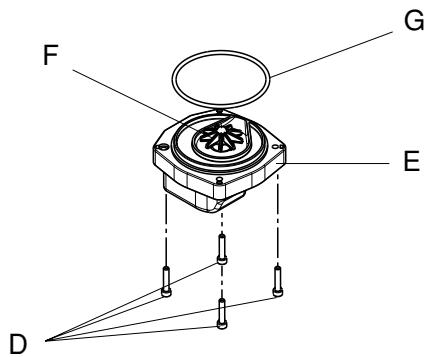

• Dévisser les vis de fixation (D) et enlever l'ensemble circulateur (E)
• Verifier l'integrité du joint du circulateur (F) ou du joint d'étanchéité (G) et les substituier si nécessaire.

Remontage: proceder à la remise en place des différentes pieces précédemment démontées, en suivant les procédures décrites ci-après:

• insérer le mini ballon dans le siège approprié et fixer l'écrou (A) avec son joint
• fixer les écrous (B) avec les joints correspondants
• fixer l'écrou (C) avec le joint qui fixe le tuyau au raccord à trois voies
• serrer les quatre écrous avec une clé plateau de 24 mm
• insérer dans son siège le connecteur électrique d'alimentation de la pompe, placé sur la partie inférieure du mini ballon.

Ouvrir les différentes vannes, remettre la chaudière en pression et purger. Vérifier les bonnes étanchéités eau, gaz et évacuation des produits de combustion.

Remetre en route la chaudière en effectuant les tests de fonctionnement.

SERVICE APRES VENTE

Les chaudières murales OCEANE doivent être installées et mises en service par un installerur reconnu. La chaudière doit être soumise à un entretien régulier, au moins une fois par an.

LA GARANTIE N'EST PAS VALABLE AU CAS OU:

• l'installation n'est pas réalisée conforme aux instructions dans le manuel technique
• les pannes sont causées par manque de combustible ou par une alimentation insuffisante de combustible;
• les pannes sont causées par le mauvais fonctionnement d' à encrassement: filtrés bouchées, échangeurs entartrés ou emboués
• le client ne peut pas provenver que la chaudière est toujours sous garantie. Document qui est valable pour provenver la période de garantie:

document de garantie, bien rempli et renvoyé à Riello s.a.
