MODE D'EMPLOI GALAXY LED JBSYSTEMS

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilise.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Puissant effet LED équipé de 2 reflecteurs cylindriques rotatifs, produit d'impressionnants effets dynamiques!

Utilise 2 puissantes LED de 10 Watts:

• Couleurs extrément brillantes comparées aux effets fonctionnant avec des lampes halogènes
• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes
  Faisceaux blancs, bleus, rouges et verts, extrement denses, un peu comme des rayons lasers
• Pas de lampes à remplacer!
• Consommation de courant très faible
• Poids plume (aucun transfo pour lampes n'est nécessaire)

Excellent programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :

Mode autonome : activation sonore via micro interne
Mode maitre/esclave : magnifiques shows synchronisés
- DMX: contrôle aisé par 1 canal DMX

• 2 types de contrôle sont disponibles en option:

• CA-8: commande câblée pour un meilleur contrôle des fonctions en mode maitre/esclave

• RF-8 Set: commande RF sans fil pour un meilleur contrôle des fonctions en mode maître/esclave (RF-8SET = "emetteur" RF-8T + "récepteur" RF-8R)

• Entrée/sortie d'alimentation par connecteurs IEC: facilité la distribution du courant vers les appareils suivants à l'aide de cables IEC M/F (disponibles en option)

• Parfait pour différentes applications: discos, clubs, DJ mobile, ...

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si la boîte contient bien les articles suivants :

Mode d'emploi
- GALAXY DMX
Cable d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercel de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacier vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie: uniquement pour usage a l'intérieur.
Ce symbole signifie : Lire le mode d'emploi.
- Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
- Un effet lumière neuf peut provoquer de la fumée et/ou une oedur non souhaitée, qui devrait disparaitre après quelques minutes.
- Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
Pour éter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pece chauffée après le transport. La condensation empêche l'appareil de fonctionner maniere optimale, et elle peut même causeer des dommages.
- Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Avec un objet contenant un liquide, tels que des vases, ne peut être place sur cet article. Cela risquérait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'article, déconnectez immédiatement de la source d'alimentation.
- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
- Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
- Ne pas couvir les orifices de ventilation, un risque de surchauffe en résultatait.
- Ne pas utiliser l'appareil dans un environnement poussiéaux et le nettoyer régulièrement.
- Ne pas laisser l'appareil à portée des enfants.
- Les personnes non experimentées ne doivent pas utiliser cet apparéil.
- La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
- La température des parois de l'appareil peut atteindre 85^ . Ne pas toucher ces parois à mains nues en cours de fonctionnement.
Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
- Laissez l'appareil refroidir environ 10 minutes avant d'effectuer des réparations.
- Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée avant d'entreprenevre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
- Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour éviter tout risque de chic électrique, le cordon doit être remplaced par le constructeur, son agent ou un technicien qualifié.
- Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
- L'appareil doit être à la masse selon les règles de sécurité.
- Ne pas connecter l'unité à un variateur de lumière.
- Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• La carroserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une qualconque modification à l'unité non spécifique autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

ATTENTION: possibilité de rayonnements optiques dangereux émis par ce produit

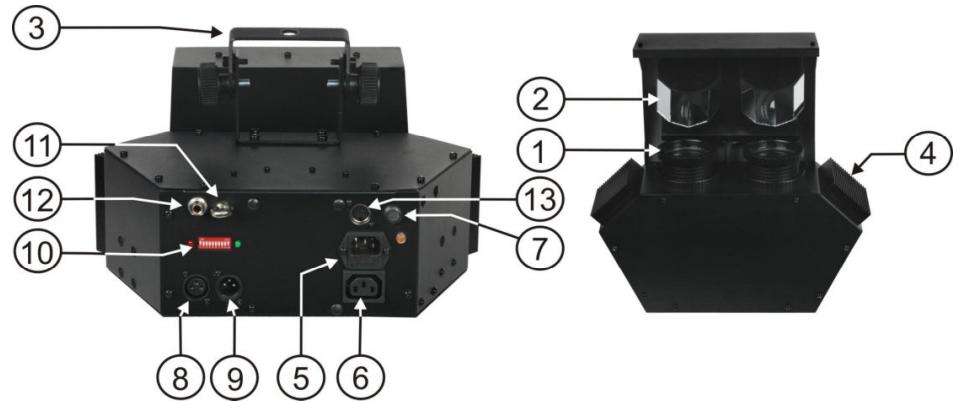

DESCRIPTION:

1. Lentille : tournez la lentille pour régler la netteté de la projection des gobos
2. Reflecteurs cylindriques rotatifs, ne pas toucher pendant le fonctionnement.
3. Support de fixation, pourvu d'un bouton de serrage et d'un trou pouvant receivevoir un crochet de fixation.
4. Module de refroidissement de la Led: ne pas recouvrir afin d'assurer un bon refroidissement de la LED!
5. Entrée de l'alimentation secteur, avec prise IEC et fusible incorpore. Connectez le cable d'alimentation fourni à cette prise.
6. Sortie d'alimentation secteur par prise IEC: permet d'alimenter facilement le GALAXY suivant en utilisant des cables IEC m/f
7. Micro intégré
8. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le GALAXY à l'appareil qui suit dans la châne DMX
9. Entrée DMX: connecteur XLR male à 3 broches utilisé pour connecter des cables DMX universels. Cette entrée recoit ses instructions d'un contrôleur DMX.
10. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.
11. CEIL de sécurité: utilisé pour attacher un cable de sécurité quand l'appareil est suspendu. (voir paragraphe "installation en hauteur")
12. Connecteur jack 14 '' stéreo pour relier le contrôleur CA-8 optionnel avec l'appareil
13. Connecteur Din à 5 broches qui est utilisé pour raccorder le récepteur RF-8R du système de commande à distance sans fil.

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.

• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 10cm minimum des murs situés à proximité.

• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localise minimum de 10 fois le poids de l'appareil.
• Utilisé systématique un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20~cm si le support principal tombe.
  L'appareil doit etre bien fixe, un montage a balancement est dangereux et ne devrait pas etre considere!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTALLATION ELECTRIQUE + ADRESSAGE

Important: L'installation électrique doit uniquement etre effectue par du personnel qualifie, selon la legislation concernant les mesures de sécurité electriques et mecaniques en vigueur dans notre pays.

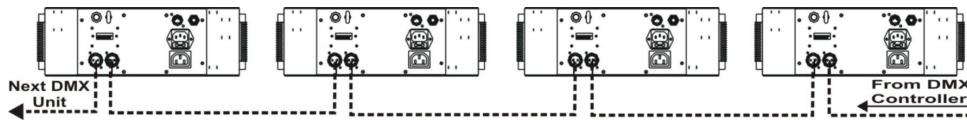

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôle des équipements lumineux intelligents. Vous doivent connecter en guirlande votre contrôleur DMX et tous les apparueils avec un cable balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus également car ils sont compatibles avec les cables audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 broches: Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous doivent utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utilisé de séparateur de cables en forme « Y», cela ne fonctionnera pas!

0~120 ohm resistor

Assurez-vous que les apparèils sont tous branchés sur le secteur.
- Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir qu'elle est la commande du contrôleur il doit decoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour creer une adresse de départ correcte :

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	Pas de fonction

INSTRUCTIONS D'UTILISATION

1. Un seul appareil en mode autonome :

Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement.

Remarque: vous pouvez brancher une commande à distance CA-8 or RF-8R (RF-8SET) sur l'appareil si vous souhaite avoir plus de possibilities de contrôle. Référez-vous à la section 'UTILISATION DES COMMANDES CA8 OU RF8SET pour apprendre à effectuer cette procédure correctement.

2. Deux apparéils ou plus, en mode 'maître/esclave':

Connectez deux apparèels ou plus entre eux. A cette fin, utilisez des cables pour micros, deonne qualite et pourvus de prises XLR symétriques. L'appeil re qui n'a pas de cable raccorde a son entree se comptorera en 'master', les autres reagiront donc comme des apparèels 'esclaves'.

On peut inverser les réactions d'un ou de plusieurs 'slaves' en changeant la position du switch DIP N^ 10 sur les 'slaves' en question. Il suffit d'essayer et de voir si cela améliore l'effet. Si vous changez le switch DIP N^ 10 sur le 'master', cela n'auraaucenéffet

3. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent etre controlés en suivant les instructions du tableau DMX ci-dessous:

5 Channel DMX512 Configuration
Ch1
Special Function
250-255	Master/Slave
205-249	Chase 5
156-204	Chase 4
107-155	Chase 3
058-106	Chase2
009-057	Chase1
000-008	Black Out

UTILISATION DES COMMANDES CA8 OU RF8SET

quand vous utilisez l'appareil en mode maître/esclave, nous vous recommendons d'utiliser le contrôleur CA-8 ou le set de commande sans fil RF-8SET.

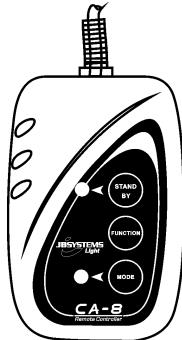

• Contrôleur cable CA-8: Connectez le contrôleur à l'entrée jack de la première unité (master).

• Contrôleur sans fil RF-8SET: le système est composé de 2 éléments:

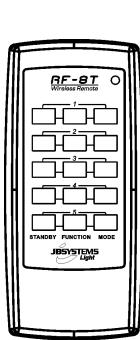

• RF-8T: petit transmetteur RF qui peut controler jusqu'à 5 apparéils différents.

• RF-8R: petit récepteur RF qui doit être raccordé au connecteur DIN à 5 broches du GALAXY. Voir le manuel d'installation du récepteur pour plus d'informations.

Appuyez sur celle-ci afin d'activer/désactiver la fonction black-out de tous les apparèils connectés.

RF-8 WIRELESS

CA-8 CONTROLLER

TOUCHES MODE/FUNCTION:

Avec la touche MODE vous pouvez selectionner 3 modes de fonctionnement différents:

STAND BY	Blackout
FUNCTION	Strobo	Choix de la couleur	Choix du Show
	1. Strobo Synchro en blanc	1. Rouge
		2. Vert
	2. Strobo Sonore en blanc	3. Bleu
	3. Strobo Sonore en couleur	4. Blanc
		5. Rouge + Vert
		6. Rouge + Bleu
		7. Rouge + Blanc
		8. Vert + Bleu	1-6
		9. Vert + Blanc
		10. Bleu + Blanc
		11. Rouge + Vert + Bleu
		12. Rouge + Vert + Blanc
		13. Rouge + Bleu + Blanc
		14. Vert + Bleu + Blanc
		15. Rouge + Vert + Bleu + Blanc
		16. Changement de couleur par le son
MODE	Son (LED éteinte)	Couleur (LED allumée)	Show (LED clignote)

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance
• Mettez l'unité hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent etre vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
• Les riches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaquee.
• Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement.
  L'intérieur de I'appareil doit etre nettoy e annuellement a laide d'un aspirateur ou jet d'air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnementés humides, effumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Séchez toujours les parties soignement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation: AC 100 a 240V, 50Hz/60Hz
Fusible: 250V T2A
Consommation : 30 watts
Contrôle du son: Microphone interne
Ampoule: 2x LED RGBW de 10W

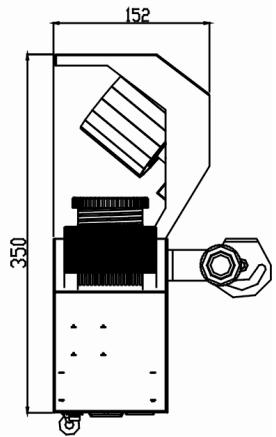

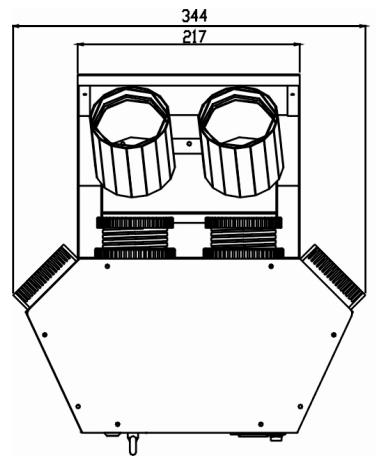

Dimensions : 344 x 350 x 152mm (voir dessin ci-dessous)
Poids: 5 kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
