MODE D'EMPLOI DB-46 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit BiTeQ®. Veuillez ire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Barre d'alimentation professionnelle en aluminium, à 4 sorties: 4 × 1,8kW ( Max_tot = 4,6kW / 20A )
• Mécanisme coulissant : vous pouvez répartir vos projecteurs sur toute la longueur de la barre.
• Entrées/sorties DMX avec verrouillage et indicateurs de présence de tension secteur et de signaux DMX.

• Affichage LED avec 4 boutons pour une navigation facile dans le menu:

• Adressage DMX : chaque canal peut avoir sa propre adresse

• Chaque canal peut être commuté séparément en mode gradateur ou interrupteur on/off.

• Préroglage du gradateur pour chaque canal avec fonction mémoire (un contrôleeur externe n'est pas nécessaire)

• 4 prises de haute qualité (schuko)

• Ergot TV standard de 28 mm + adaptateur pour haut de statif de 35mm inclus.
• Alimentation équipée d'un connecteur Neutrik Powercon et d'un fusible automatique.
• Un fusible pour chaque canal, avec détecteurs de fusibles ayant disjoncté.
• Tous les canaux sont équipés de triacs de 40A afin d'améliorer la fiabilité.

AVANT L'UTILISATION

Vérifiez le contenu:

Vérifiez si la boite contient les articles suivants :

• Barre d'alimentation DB-46
  Mode d'emploi
• 4 paires de boulons et d'écrous pour installer les projecteurs
  1 Ergot TV 28mm
  1 adaptateur pour haut de statif de 35mm
  1 boulon a oeil

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien émballé. Il est primordial que l'utilisé suiv les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défains ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde c isolation dans l'appareil qui peut causeur un risque d'électr
Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.
Ce symbole signifie : uniquement pour usage à l'intérieur
Ce symbole signifie: Lire le mode d'emploi.
- Afin d'éviter tout risque d'incendie ou de chocoléctique, ne pas exposer cet apparéil à la pluie ou l'humidité.
- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapté à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causeur des dommages.
- Cette unité est destinée à une utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun object repli de liquides, tels que des vases, ne peut être place sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immeditement de la source d'alimentation.
- Aucune source de flamme nue, telle que les bougies allumées, ne peut être placé sur l'appareil.
- Ne pas utiliser dans un environnement poussiêux et nettoyez l'unité régulierement.
- Ne pas laisser l'unité à portée des enfants.
- Les personnes non experimentées ne doivent pas utiliser cet apparéil.
- La température ambiente maximum d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
- Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électricque et mécanique en vigueur dans votre pays.
Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrête de l'appareil.
- La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
- Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
- Ne laisses jamais le cordon d'alimentation entre en contact avec d'autres câbles !
- L'appareil doit être à la masse selon les règles de securités.
- Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
- Pour éviter tout chocoléctrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
- Utilisez l'emballage d'origine si l'appareil doit être transporte.
- Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifique autorisée par les parties responsables.

ENTRETIEN

Nettoyez l'appareil à l'aide d'un chiffon doux, légarèment humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

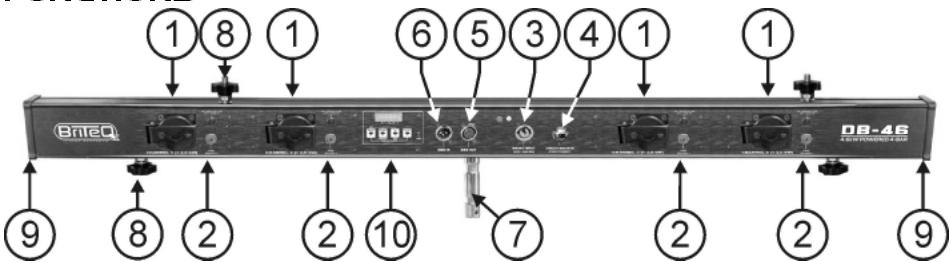

FUNCTIONS

1. SORTIES DES CANAUX: Chaque sortie de canal a sa propre prise de sortie, à laquelle on peut raccorder n'importe quel projecteur ou de petits effets lumineux, qu'il soit de type inductif et/ou résistif.

2. FUSIBLES DE CANAL: chaque canal est équipé d'un fusible et d'un détector de fusible ayant disjoncté. Le détector s'allume lorsque le fusible du canal concerné a disjoncté. Il faut toujours replacer le fusible qui a sauté par un fusible qui possède les mêmes caractéristiques! (250V/8A rapide)

Remarque : Il est très important de savoir que la charge maximum pour chaque canal est limitee à 8A ou 1850 watts. Cependant, la charge totale pour l'ensemble des 4 canaux ne peut pas depasser 20A or 4600 watts !

1. ALIMENTATION : arrivée générale de l'alimentation secteur, équipée d'une prise Neutrik Powercon®, il est impératif de s'assurer que la tension de service locale est de 230 V (CA) et que les projecteurs (et/ou les petits effets lumineux) sont correctement raccordés aux prises de sortie des canaux (1) avant de raccorder un cordon d'alimentation secteur avec prise de terre à cette entrée. La charge totale maximum est de 20A ou 4600 watts.

2. FUSIBLE PRINCIPAL: il s'agit d'un coupe-circuit automatique. Quand le fusible a disjonct, il faut d'abord localiser le problème et apporter une solution à ce qui a provoque le déclenchement du fusible. Quand ce problème a trové sa solution, pousse simplement sur le bouton pour remettre le coupe-circuit en fonction.

3. SORTIE DMX: connecteur XLR maje à 3 broches qui permet de connecter une barre d'alimentation DB-46 à l'unité suivante de la chaîne DMX.

4. ENTREE DMX: connecteur XLR maje à 3 broches qui permet de connecter des cables XLR universels. Cette entrée reçoit des instructions provenant d'un contrôleur DMX.

5. ADAPTATEUR DE STATIF : est utilisé pour fixer facilement la barre d'alimentation DB-46 en haut d'un statif pour projecteurs. Deux adaptateurs de statif sont inclus dans la livraison (se reporter aussi au numero 9 pour plus d'informations):

6. adaptateur de 35mm : doit être utilisé avec des statifs dont le sommet est équipé au standard 35 mm ;

7. Ergot TV de 28 mm : doit être utilisé avec des statifs dont le sommet est équipé d'un ergot TV.

8. MECANISME COULISSANT : ce mécanisme vous permet de répartir au moins vos projecteurs sur toute la longueur de la barre d'alimentation DB-46. Se reporter aussi au numéro 9 pour plus d'informations.

9. COUVERCLES LATERAUX: Pour installer les boulons et les écros (necessaires pour fixer les projecteurs), ainsi que l'adaptateur de statif, vous doivent enlever un couvercle latorial de l'un des deux côts de l'appareil: dévissez simplement les 4 vis → enlevez le couvercle latorial → introduisez les écros et le boulons et/ou l'adaptateur de statif dans le rail en les faisant coulisser → remettez le couvercle latorial en place → remettez les 4 vis → c'est terminé!

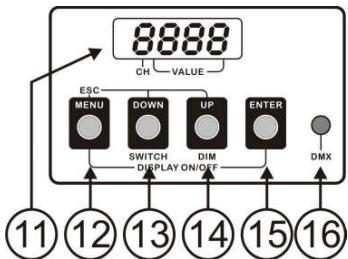

10. PANNEAU DE CONTROL: écran à fonctions multiples + 4 boutons pour naviguer dans le menu de configuration. Se reporter aux numérios ci-dessous.

1. ECRAN : il montre les informations en rapport avec la fonction sélectionnée ou le mode actif. Le caractère de gauche affiche le numéro de canal, les 3 autres affichent le statut du canal :

2. dans le menu d'adressage: l'adresse du canal est affichée, la plage de chiffres pouvant aller de 001 à 512;

3. dans le menu mode : le mode actif est affiché. ("d" = mode gradateur * "S" = mode switch) ;

4. dans le menu du gradateur et dans l'écran standard : le statut du canal de sortie est affché :

5. si le canal est en mode gradateur : affichage du pourcentage de puissance du gradateur allant de 0% à 100% ;

6. si le canal est en mode switch: "oN" = sortie 100% * "oFF" = sortie 0%.

7. BOUTON DE MENU : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :

8. si l'on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN ;

9. pour returner au menu principal : appuyez sur le bouton du MENU pour returner vers le menu principal (fonction escape) ;

10. pour afficher les fonctions de blackout : appuyez sur le bouton du MENU en même temps que sur le bouton ENTER pour allumer ou éteindre l'écran.

11. BOUTON DOWN : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :

12. si l'on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN ;

13. dans le menu d'adressage: appuyez sur le bouton DOWN pour donner au canal une adresse DMX qui correspond à un nombre plus petit (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défillement);
14. dans le menu mode: appuyez sur le bouton DOWN pour faire passer le canal sélectionné en mode switch;

15. dans le menu dim.: appuyez sur le bouton DOWN pour diminuer la valeur du gradateur (0~100%) quand le canal sélectionné est en mode gradateur (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilament); quand le canal sélectionné est en mode switch, vous pouvez l'éteindre.

16. BOUTON UP : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :

17. si l'on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN ;

18. dans le menu d'adressage : appuyez sur le bouton UP pour donner au canal une adresse DMX qui correspond à un nombre plus élevé (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défillement) ;
19. dans le menu mode : appuyez sur le bouton UP pour faire passer le canal sélectionné en mode gradateur ;

20. dans le menu dim : appuyez sur le bouton UP pour augmenter la valeur du gradateur (0~100%) quand le canal sélectionné est en mode gradateur (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilament) ; quand le canal sélectionné est en mode switch, vous pouvez l'allumer.

21. BOUTON ENTER : s'il vous plait, se reférer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :

22. dans le menu principal : appuyez sur le bouton ENTER pour sélectionner le sous-menu désiré ;

23. dans un sous-menu: appuyez sur le bouton ENTER pour naviguer entre les 4 canaux;

24. pour afficher les fonctions de blackout : appuyez sur le bouton du MENU en même temps que sur le bouton ENTER pour allumer ou éteindre l'écran.

25. LED DETECTRICE DE SIGNAL DMX : cette LED indique si l'appareil recoit bien un signal DMX sur l'entrée DMX (n°6) :

26. si la LED est éclairée : aucun signal DMX n'est décelé sur l'entrée.

27. si la LED clignote: un signal DMX est bien décelé sur l'entrée.

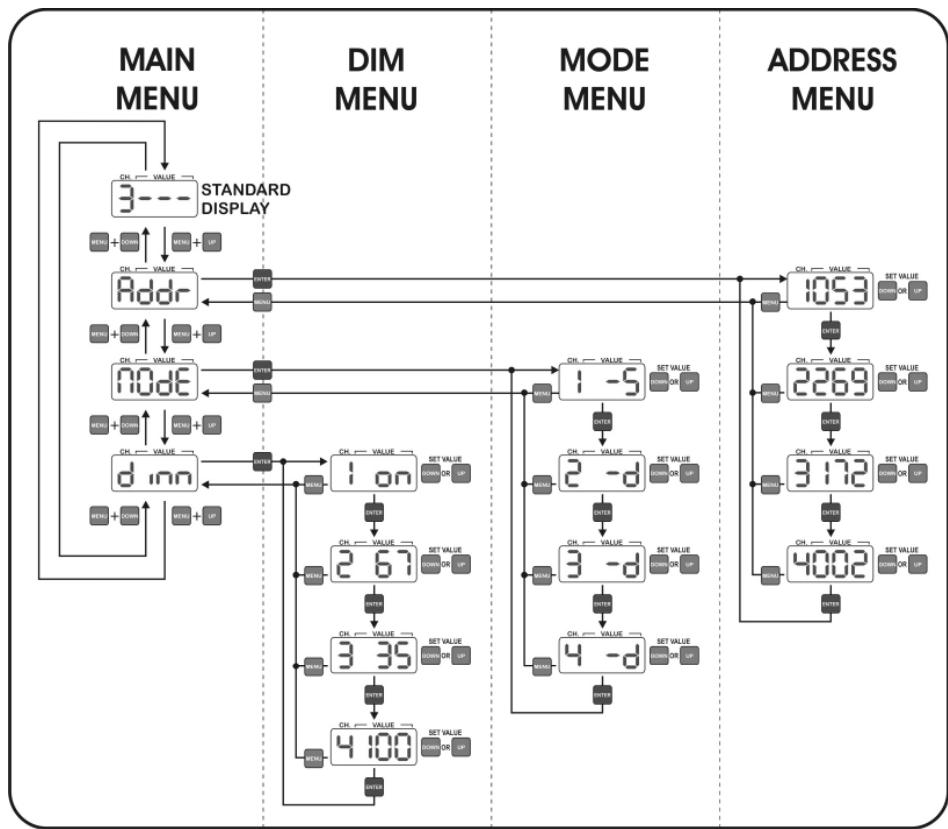

STRUCTURE DU MENU ...

MENUPRINCIPAL：

ce menu est utilisé pour selectionner l'un des 3 sous-menus :

• appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN pour parcourir le menu ;
• appuyez sur le bouton ENTER pour sélectionner le sous-menu désiré.

MENUD'ADRESSAGE:

ce menu est utilisé pour fixer l'adresse DMX des 4 canaux de sortie. Chaque canal peut être régle sur une adresse DMX unique. Vous pouvez même attribuer la même adresse DMX à 2 canaux ou plus.
- appuyez sur le bouton ENTER pour naviguer dans le menu;

• une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer l'adresse;
• appuyez sur le bouton MENU pour returner vers le menu principal.

MENUMODE：

ce menu est utilisé pour fixer le mode de fonctionnement des 4 canaux de sortie :

• mode DIM : ce mode est à utiliser quand vous connectez des lampes (projecteurs) à ce canal de sortie.
  Vous serez en mesure de tamiser la puissance de sortie en continu, de 0% à 100% .

• mode SWITCH: ce mode est à utiliser quand vous connectez de petits effets lumineux à ce canal de sortie. Vous pourrez ainsi invérer la sortie entre ON (100 % de la puissance) et OFF (0 % de la puissance). Vous serez ainsi en mesure de mettre en ou hors service de petits effets lumineux via votre contrôleur DMX.

• appuyez sur le bouton ENTER pour naviguer dans le menu;

• une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le mode de fonctionnement ;
• appuyez sur le bouton MENU pour returner vers le menu principal.

MENUDIM：

il s'agit du mode indépendant ('stand alone'): tous les niveaux de sortie peuvent être régés à même le panneau de contrôle, de sorte que l'on n'a pas besoin d'un contrôleur externe. Il est important de savoir que ces réglages des niveaux de sortie sont gardés en mémoire même quand l'appareil est déconnecté du réseau. Cette caractéristique fait de la barre d'alimentation DB-46 un outil très utile pour éclairer des stands d'expositions, etc ...

• appuyez sur le bouton ENTER pour naviguer dans le menu;
• une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le niveau de sortie;
• appuyez sur le bouton MENU pour returner vers le menu principal.

SPECIFICATIONS

Alimentation:

230Vac/20A minimal (4600Watts)

Sorties de puissance :

4 x 230V CA / max. 8A (1850 watts)

Fusibles de canal :

250V/8A (taille 20 × 5 ~mm )

Fusible principal :

20A, coupe-circuit thermique avec fonction 'auto reset'

Entree DMX:

prise XLR maje a 3 broches

Sortie DMX:

prise XLR femelle à 3 broches

Dimensions:

152 × 9 × 7 cm

Poids:

5,5 kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.briteq-lighting.com
