Type de produit	Routeur ADSL
Caractéristiques techniques principales	Norme ADSL2/ADSL2+, débit jusqu'à 24 Mbps, 4 ports Ethernet 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V, 1A
Dimensions approximatives	200 x 150 x 40 mm
Poids	500 g
Compatibilités	Compatible avec la plupart des fournisseurs d'accès ADSL
Type de batterie	Non applicable (pas de batterie intégrée)
Tension	12V
Puissance	Consommation électrique maximale : 12W
Fonctions principales	Partage de connexion Internet, pare-feu intégré, gestion de la bande passante
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service client pour les réparations
Sécurité	WPA/WPA2 pour le Wi-Fi, filtrage d'adresses MAC
Informations générales utiles	Configuration via interface web, mise à jour du firmware recommandée

FOIRE AUX QUESTIONS - PRESTIGE 650HW ZYXEL

Comment réinitialiser le ZYXEL Prestige 650HW aux paramètres d'usine ?

Pour réinitialiser votre ZYXEL Prestige 650HW, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment résoudre les problèmes de connexion Internet avec le ZYXEL Prestige 650HW ?

Vérifiez d'abord tous les câbles pour vous assurer qu'ils sont correctement connectés. Redémarrez votre modem et le ZYXEL Prestige 650HW. Si le problème persiste, vérifiez les paramètres de configuration réseau dans l'interface web de l'appareil.

Comment accéder à l'interface de configuration du ZYXEL Prestige 650HW ?

Pour accéder à l'interface de configuration, ouvrez un navigateur web et entrez l'adresse IP par défaut du routeur, généralement 192.168.1.1. Connectez-vous avec les identifiants par défaut, souvent 'admin' pour le nom d'utilisateur et '1234' pour le mot de passe.

Que faire si le signal Wi-Fi est faible ?

Assurez-vous que le routeur est placé dans un endroit central et dégagé. Évitez les obstacles comme les murs épais et les appareils électroniques. Vous pouvez également changer le canal Wi-Fi dans l'interface de configuration pour éviter les interférences.

Comment mettre à jour le firmware du ZYXEL Prestige 650HW ?

Pour mettre à jour le firmware, accédez à l'interface de configuration et cherchez l'option de mise à jour du firmware dans le menu. Téléchargez la dernière version du firmware depuis le site Web de ZYXEL et suivez les instructions à l'écran pour l'installer.

Comment sécuriser mon réseau Wi-Fi sur le ZYXEL Prestige 650HW ?

Pour sécuriser votre réseau, accédez à l'interface de configuration et modifiez le nom du réseau (SSID) et le mot de passe. Utilisez un mot de passe fort et activez le chiffrement WPA2 pour protéger votre connexion.

Pourquoi mon ZYXEL Prestige 650HW redémarre-t-il fréquemment ?

Un redémarrage fréquent peut être dû à un problème de surchauffe ou à une défaillance matérielle. Assurez-vous que l'appareil est bien ventilé et à jour avec le dernier firmware. Si le problème persiste, envisagez de contacter le support technique.

Comment configurer le contrôle parental sur le ZYXEL Prestige 650HW ?

Accédez à l'interface de configuration et recherchez l'option de contrôle parental. Vous pourrez y définir des horaires d'accès et bloquer certains sites web en fonction de vos préférences.

MODE D'EMPLOI PRESTIGE 650HW ZYXEL

1 Présentation du Prestige 2

2 Matériel 3

2.1 Connexions sur le panneau arriere 3
2.2 Insertion d'une carte de LAN sans fil PCMCIA 4
2.3 Voyants du panneau avant 4

3 Configuration de l'adresse IP de votre ordinateur 6

3.1 Windows 2000/NT/XP 6
3.2 Vérification/mise à jour de l'adresse IP de votre ordinateur 7
3.3 Test de la connexion au Prestige 8

4 Configuration de votre Prestige 8

4.1 Acces a votre Prestige via Configurateur Web 8
4.2 Boutons courants des commandes d'écrans 10
4.3 Acces Internet à l'aide de l'assistant 10
4.4 Tester suae connexion Internet 16

5 Configuration avancée 16

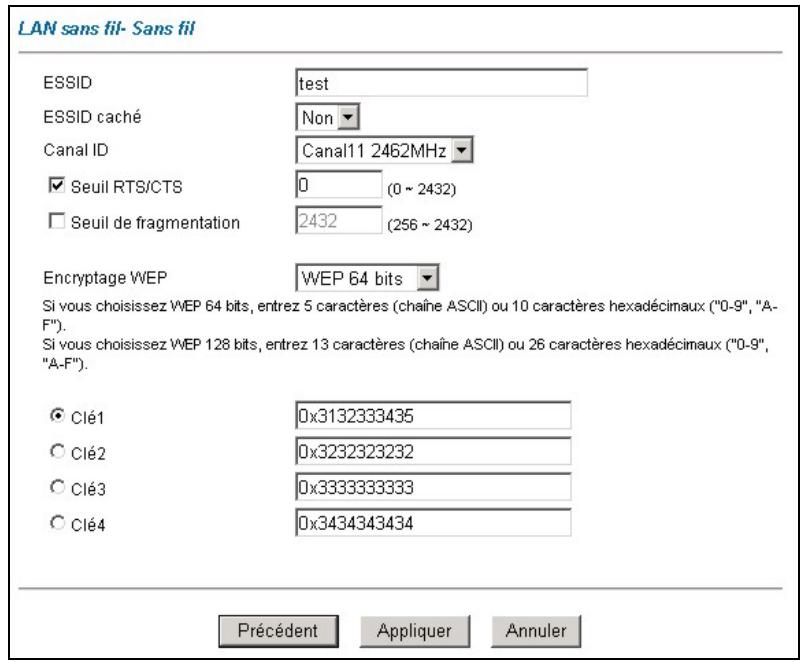

5.1 Configuration du LAN sans fil 16

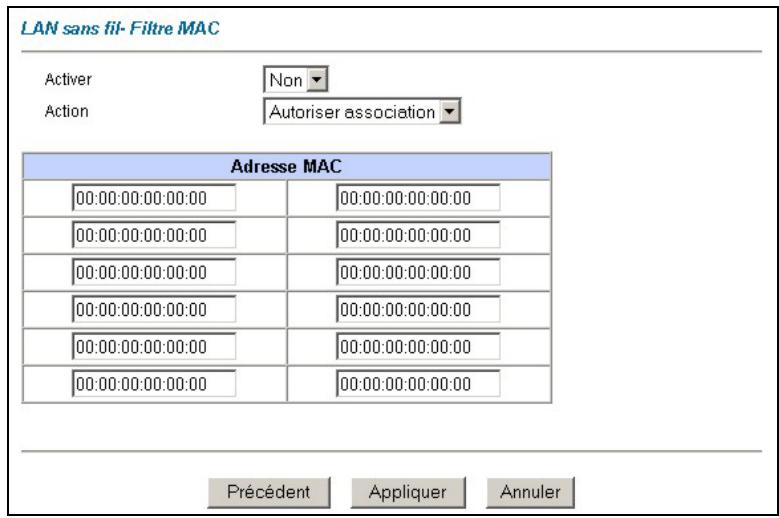

5.2 Configuration de la sécurité LAN sans fil 19
5.3 Aperçu de la traduction d'adresses réseau 20

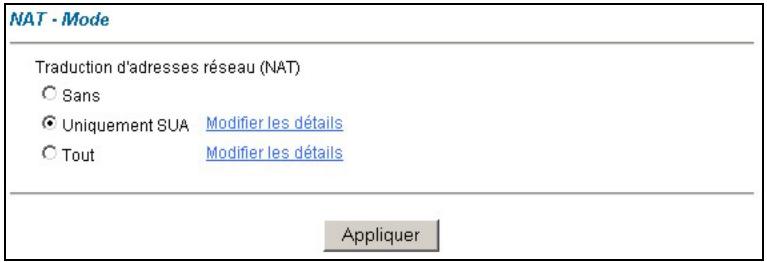

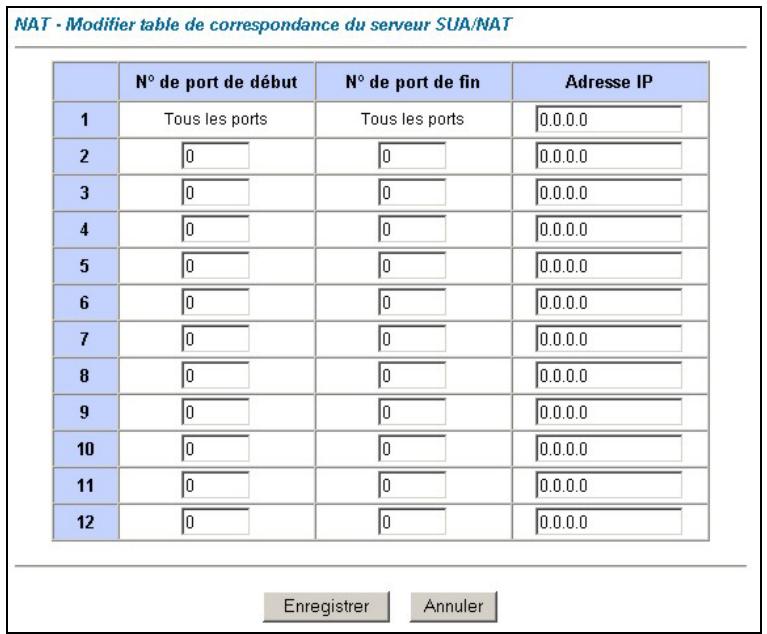

5.4 Configuration du serveur SUA 21
5.5 Aperçu de l'UPnP 22
5.6 Configuration de l'UPnP 22

6Dépannage 24

1 Présentation du Prestige

Le routeur ADSL Prestige 650HW est le périphérique multifonctions idéal pour la connexion de petits réseaux à Internet via ADSL. Les fonctionnalités clés du Prestige sont les suivantes : LAN sans fil, NAT, administration à distance et UPnP. Reportez-vous à votre manuel d'utilisation pour plus de détails sur toutes les fonctionnalités du Prestige.

Vou des nevez posseder un compte Internet deja configuré et avoir reçu la plupart des informations suivantes.

INFORMATIONS COMPTE INTERNET

L'adresse IP du WAN de votre pérophérique (si donnée): _____________________________ L'adresse IP du serveur DNS (si donnée): Primaire____________________, Secondaire____________

VPI (Virtual Path Identifier) Identificateur de trajet virtuel: _____________________________

VCI (Virtual Channel Identifier) Identificateur de voie virtuelle: _____________________________

INFORMATIONS COMPE INTERNET

Multiplexage (basé sur VC ou LLC): ☐ VC ☐ LLC

Encapsulation:

RFC 1483

ENET ENCAP Adresse IP de la passerelle de l'encapsulation Ethernet:

PPPoA Nom d'utilisateur: Mot de passer:

PPPoE Nom du service:

Nom d'utilisateur: Mot de passer:

2 Matériel

2.1 Connexions sur le panneau arrière

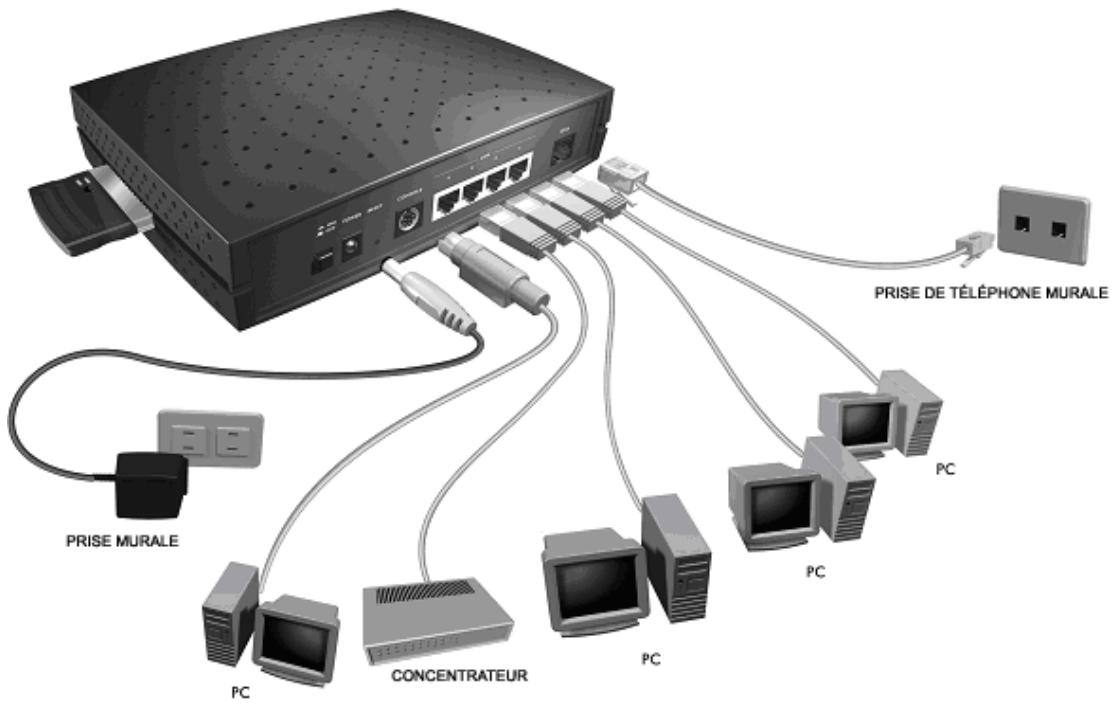

Figure 1 Connexions matérielles du Prestige

Tableau 1 Description du panneau arrêté du Prestige

IN ICATION	DESCRIPTION
1. DSL	Connexion à une prise de téléphone à l'aide du cable téléphonique fourni.
2. LAN 1..4	Connexion à un ordinateur / un concentrateur externe à l'aide du cable Ethernet.
3. POWER	Connexion à une source d'alimentation à l'aide du adaptateur secteur approprié (consultez votre manuel d'utilisation).
Une fois les connexions établies, connectez le bloc d'alimentation et appuyez sur le bouton d'alimentation pour activer le Prestige. Levoyant PWR s'allume. Le voyant SYS clignote pendant les tests système et s'allume en continu si les tests sont réussis. Un voyageant LAN s'allume si un port LAN est correctement connecté.
CONSOLE	Connexion à un port série (port COM) de votre ordinateur à l'aide de l'extrémité RS-232 (la grossse extrémité) du cable de console (piece facultative). Connexion de l'autre extrémité au port CONSOLE du Prestige.
RESET	Vou ne devez utiliser ce bouton que si vous avez oublé le mot de passer du Prestige. Il rétablit les paramétres par défaut du Prestige (le mot de passer est 1234, l'adresse IP du LAN 192.168.1.1 etc.; reportez-vous au manuel d'utilisation pour plus de détails).

2.2 Insertion d'une carte de LAN sans fil PCMCIA

Vouavesbesoind'unecartepCMCIAdeLAN sans filserieZyAIR pourajouterdes fonctionnalitésfacultativesdu LAN sans fil.

1. Recherche l'emplacement portant l'indication LAN sans fil sur le Prestige.
2. Avec son connecteur à broches face à l'emplacement et le côté du voyant face vers le haut, glissez la carte du LAN sans fil ZyAIR dans l'emplacement.

Ne jamais forcer, plier ou tordre la carte du LAN sans fil dans l'emplacement.

1. Redémarrez le Prestige. Le voyant WLAN doit s'allumer.

2.3 Voyants du panneau avant

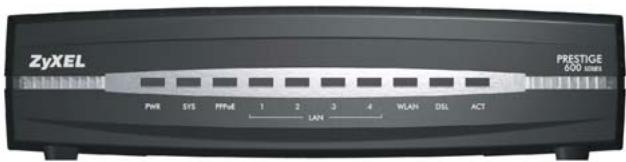

Figure 2 Panneau avant du Prestige

Reportez-vous au tableau suivant pour plus de descriptions détaillées sur les voyants.

Tableau 2 Description des voyants du panneau avant

VOYANT	COULEUR	ÉTAT	DESCRIPTION
PWR	Vert	Allumé	Le Prestige est alimenté.
		Éteint	Le Prestige n'est pas alimenté.
SYS	Vert	Allumé	Le Prestige fonctionne correctement.
		Clignotant	Le Prestige redémarre.
		Éteint	Le système n'est pas prêt ou n'a pas fonctionné correctement.
	Rouge	Allumé	L'alimentation du Prestige est trop BASSE.
PPPoE	Vert	Allumé	La connexion au serveur PPPoE est activée.
		Éteint	Aucune connexion au serveur PPPoE.
LAN 1-4	Vert	Allumé	La connexion Ethernet de 10 Mbps au Prestige fonctionne correctement.
		Clignotant	Le Prestige envoie/reçoit des données.
		Éteint	La connexion Ethernet au Prestige n'atteint pas 10 Mbps.
	Orange	Allumé	La connexion Ethernet de 100 Mbpsau Prestige fonctionne correctement.
		Clignotant	Le Prestige envoie/reçoit des données.
		Éteint	La connexion Ethernet au Prestige n'atteint pas 100 Mbps.
WLAN	Vert	Allumé	La liaison sans fil est prête.
		Éteint	La liaison sans fil n'est pas prête ou a échoué.
		Clignotant	Le Prestige envoie/reçoit des données via le WLAN.
DSL	Vert	Allumé	Le Prestige est parfaitement connecté à un DSLAM.
		Clignotant	Le Prestige initiaise la ligne DLS.
		Éteint	La liaison DSL est en panne.
ACT	Vert	Clignotant	Le Prestige envoie/reçoit des données.
		Éteint	Le système est prêt mais n'envoie/ne reçoit pas de données.

3 Configuration de l'adresse IP de votre ordinateur

Ignorez cette section si vous ordinateur est déjà configuré pour accepter une adresse IP dynamique. Ceci est la valeur par défaut pour la plupart des nouveaux ordinateurs.

Le Prestige est déjà configuré pour assigner à votre ordinateur une adresse IP. Utilisez cette section pour configurerer votre ordinateur afin de receivevoir une adresse IP ou lui assigner une adresse IP fixe dans la plage 192.168.1.2 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Ceci est nécessaire pour garantir une communication correcte entre votre ordinateur et le Prestige.

Une carte Ethernet et le protocole TCP/IP doivent être installés sur votre ordinateur. TCP/IP doit déjà être installé sur les ordinateurs utilisant Windows NT/2000/XP, Macintosh OS 7 et les systèmes d'exploitation postérieurs.

3.1 Windows 2000/NT/XP

1. Dans Windows XP, cliquez sur Demarrer, Panneau de configuration. Dans Windows 2000/NT, cliquez sur Demarrer, Paramètres, Panneau de configuration.
2. Dans Windows XP, cliquez sur Connexions reseau. Dans Windows 2000/NT, cliquez sur Connexions reseau et acces a distance.
3. Cliquez avec le bouton droit de la souris sur Connexion au réseau local puis cliquez sur Propriétés.

4. Sélectionnez Protocole Internet (TCP/IP) (dans l'onglet Général dans Win XP), puis cliquez sur Propriétés.

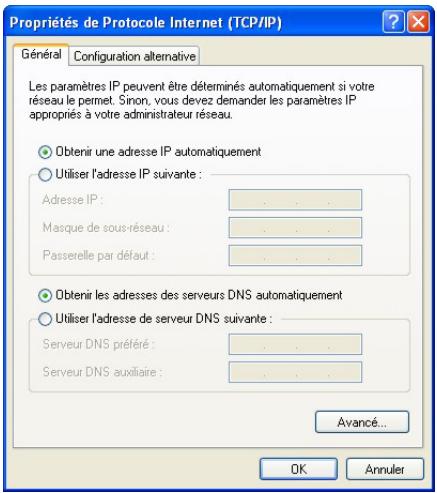

5. L'écran Propriétés de protocole Internet (TCP/IP) s'affiche (I'onglet Général dans Windows XP).

6. Pour assigner à votre ordinateur une adresse IP dynamique, cliquez sur Obtenir une adresse IP automatiquement.

Si vous connaissiez les adresse(s) IP du serveur DNS, tapes dans les champs Serveur DNS préfééré et/ou Serveur DNS auxiliaire.

• Pour configurer une adresse IP fixe, cliquez sur Utiliser l'adresse IP suivante et replissez les champs Adresse IP (choisissez-en une de 192.168.1.2 à 192.168.1.254), Masque de sous-réseau (255.255.255.0) et Passerelle par défaut (192.168.1.1).

Puis entrez vos adresse(s) IP de serveur(s) DNS dans les champs Serveur DNS préfééré et/ou Serveur DNS auxiliaire.

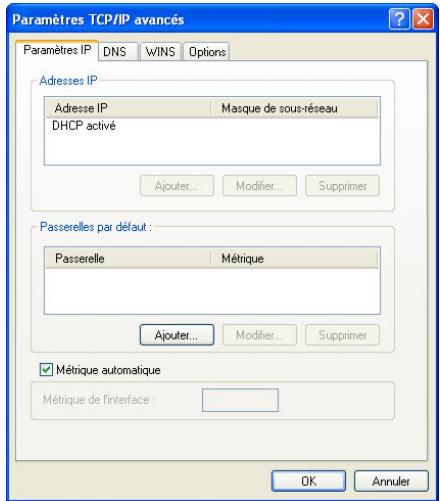

Si vous dispose de plus de deux serveurs DNS, cliquez sur Avancé, l'onglet DNS puis configUREZ-les à l'aide de Ajouter.

1. Cliquez sur Avancé. Supprimez des passerelles installéesAAParavant dans l'onglet Paramétres IP puis cliquez sur OKpour revenir à l'écran Propriétés de Protocole Internet(TCP/IP).
2. Cliquez sur OK pour fermer la fenêtre Propriétés de Protocole Internet (TCP/IP).
3. Cliquez sur OK pour fermer la fenêtre Propriétés de Connexion au réseau local.

3.2 Vérification/mise à jour de l'adresse IP de votre ordinateur

1. Dans l'ordinaireur, cliquez sur Demarrer, (Tous) Programmes, Accessoires puis Invite de commandes.
2. Dans la fenêtre Invite de commandes, tapez "ipconfig" puis appuyez sur ENTRÉE pour vérifier que l'adresse IP de votre ordinateur soit dans la plage correcte (192.168.1.2 à 192.168.1.254) avec le masque de sous-réseau 255.255.255.0. Ceci est nécessaire à la communication avec le Prestige.

Reportez-vous à votre manuel d'utilisation pour la configuration détaillée des adresses IP dans les autres systèmes d'exploitation des ordinateurs Macintosh et sous Windows.

3.3 Test de la connexion au Prestige

1. Cliquez sur Demarrer, (Tous) Programmes, Accessoires puis Invite de commandes.
2. Dans la fenêtre Invite de commandes, tapez "ping" suivi d'un espace et l'adresse IP du Prestige (192.168.1.1 est la valeur par défaut).
3. Appuyez sur ENTREE et I'ecran suivant s'affiche.

Votre ordinateur peut désormais communiquer avec le Prestige à l'aide du port LAN.

4 Configuration de votre Prestige

Ce guide de prise en main explique l'utilisation du configurateur Web uniquement. Reportez-vous à votre manuel d'utilisation pour plus d'informations d'arrière-plan sur les fonctionnalités du Prestige et la configuration parmi le SMT (System Management Terminal).

4.1 Accès à votre Prestige via Configurator Web

1. Lancez votre navigateur Web. Entrez "192.168.1.1" comme adresse de site Web.

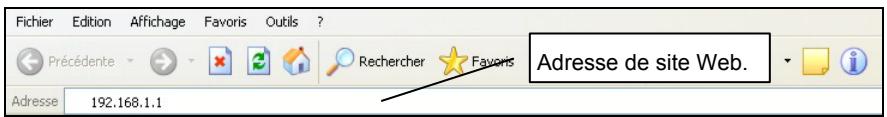

Figure 3 Saisie de l'adresse IP du LAN de Prestige dans Internet Explorer

1. Une fenêtre Taper un mot de passer réseau s'affiche. Entrez le nom d'utilisateur ("admin" est la valeur par défaut), mot de passer ("1234" est la valeur par défaut) et cliquez sur OK.

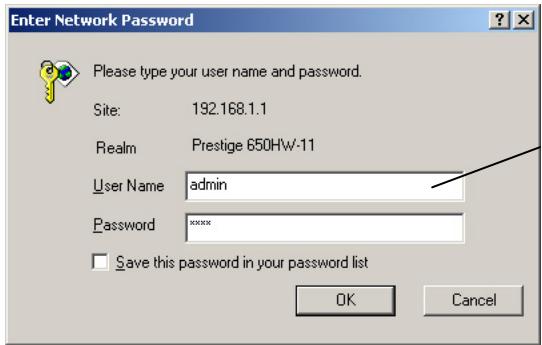

Figure 4 Configurator Web : Ecran Mot de passer

Nom d'utilisateur par défaut.

1. Vous doivent apercevoir l'écran Plan du site du configurateur Web.

Cliquez sur Assistant Installation afin d'afficher une série d'écrans pour une première configuration de votre Prestige.
Cliquez sur un lien sous Configuration avancée pour configurer les paramètres avances du Prestige.

Cliquez sur un lien sous Maintenance pour consulter les statistiques de performance du Prestige, télécharger le microprogramme et sauvegarder, restaurer ou télécharger un fjichier de configuration.
Cliquez sur Deconnexion dans le panneau de navigation après avoir terminé une session d'administration du Prestige.

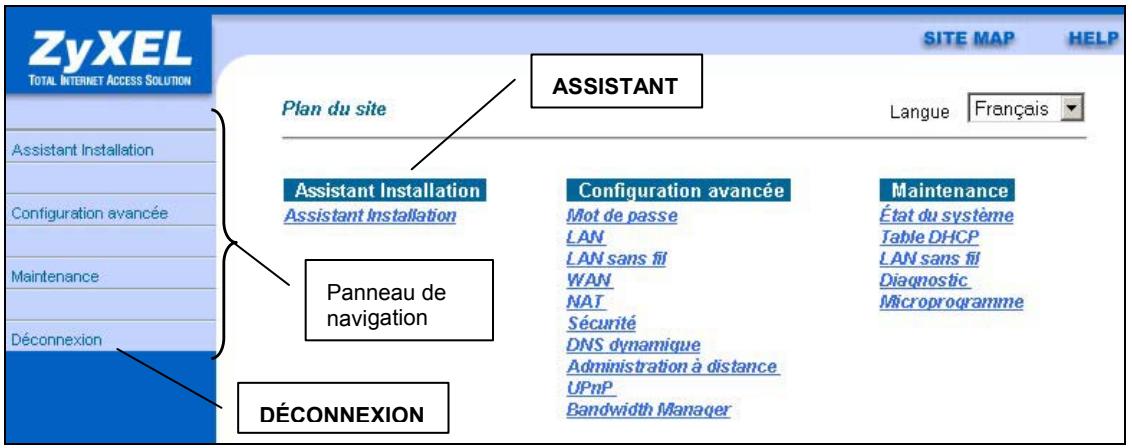

Figure 5 Configurator Web : Ecran Plan du site

Le Prestige vous déconnecte automatiquement en cas d'inactivité pendant cinq minutes; appuyez sur ENTREE pour vous reconnectcer.

4.2 Boutons courants des commandes d'écrans

Le tableau suivant indique les boutons de commandes courants situés sur bon nombre d'écrans du configurateur Web.

Appliquer	Cliquez sur Appliquer pour enregistrer vos modifications dans le Prestige.
Restaurer/Annuler	Cliquez sur Restaurer ou Annuler pour commencer une nouvelle configuration de cet écran.

4.3 Accès Internet à l'aide de l'assistant

Utilisez les écrons Assistant Installation pour configurer votre système pour les paramétres d'accès Internet etmplir les champs avec les informations du tableau INFORMATIONSCOMPTE INTERNET.

1. Dans l'écran Plan du site, cliquez sur Assistant Installation pour afficher le premier écran de l'assistant.

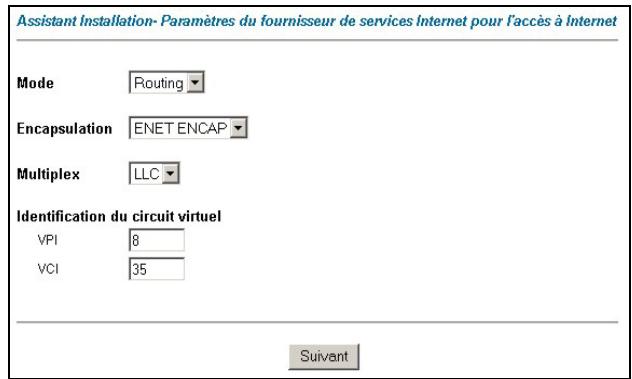

Figure 6 Ecran 1 de l'assistant

Dans la zone de liste déroulante Mode, Sélectionnez Routing (par défaut) si vous ISP permet à plusieurs ordinateurs de partager un compte Internet. Sinon, Sélectionnez Bridge.

Selectionnez le type d'encapsulation utilisé par toute ISP dans la zone de liste déroulante Encapsulation. Les choix varient selon ce que vous selectionné dans le champ Mode.

Selectionnez la méthode de multiplexage utilisé par votre ISP dans la zone de liste déroulante Multiplex.

Entrez les numérores corrects du VPI (Virtual Path Identifier) et du VCI (Virtual Channel Identifier) fournis par votre ISP dans les champs VPI et VCI. Il se peut que ces champs soient déjà configurés.

Cliquez sur Suivant.

1. Le deuxième écran de l'assistant varie selon le mode et le type d'encapsulation utilisés. Tous les écrans affichés sont en mode routage. Configurez les champs et cliquez sur Suivant pour continuer.

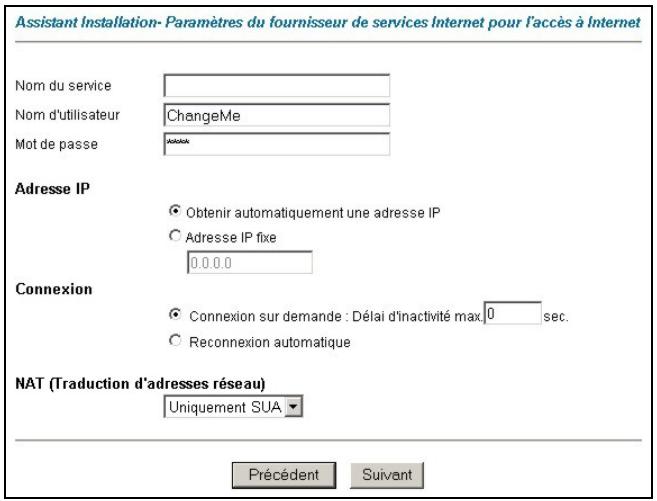

Figure 7 Connexion Internet avec PPPoE

Si vous ISP donne le nom de votre fournisseur de services PPPoE, entrez-le dans le champ Nom du service.

Entrez le nom d'utilisateur et le mot de passée exactement comme ils ont ete assignés par suaive ISP.

Sélectionnez Obtenir automatiquement une adresse IP si vous possédez une adresse IP dynamique; sinon, sélectionnez Adresse IP fixe et tapez l'adresse IP assigné par votre ISP dans la zone de texte ci-dessous.

Sélectionnez Connexion sur demande lorsque que vous ne foulez pas que la connexion soit permanente et spécifiez un délambda d'inactivité (en secondes) dans le champ Délambda d'inactivité max.

Sélectionnez Reconnexion automatique lorsque vous foulez que votre connexion soit permanente. Le Prestige essaiera de rétabrir automatiquement la connexion en cas de déconnexion.

Dans la zone de liste déroulante NAT(Traduction d'adresses réseau), Sélectionnez Uniquement SUA, Tout ou Sans. Reportez-vous à la section Traduction d'adresses réseau pour plus d'informations.

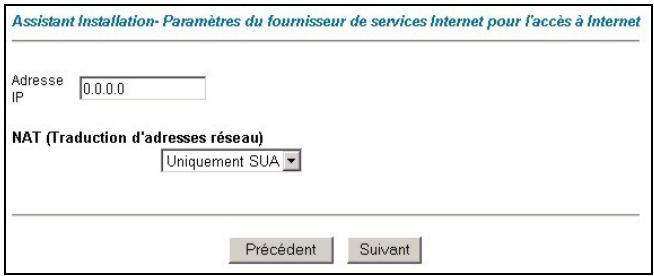

Figure 8 Connexion Internet avec RFC 1483

Entrez l'adresse IP fournie par votre ISP dans le champ Adresse IP.

Le champ Adresse IP n'est pas disponible pour le mode pont.

Reportez-vous à la figure 7 pour une description du champ NAT(Traduction d'adresses réseau).

Dans le champ Passerelle ENET ENCAP, entrez l'adresse IP de la passerelle fournie par votre ISP.

Reportez-vous à la figure 7 pour d'autres descriptions de champs.

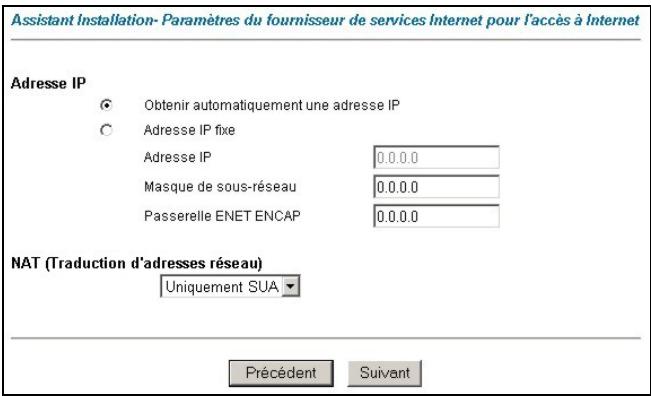

Figure 9 Connexion Internet avec ENET ENCAP

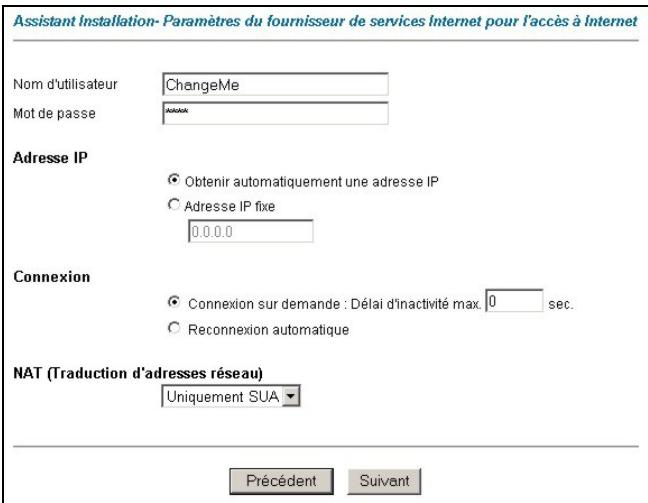

Figure 10 Connexion Internet avec PPPoA

Reportez-vous à la figure 7 pour les descriptions de champs.

Les champs Adresse IP et NAT (Traduction d'adresses réseau) ne sont pas disponibles pour le mode Bridge.

1. Vérifiez les paramètres dans l'écran affché ensuite. Pour changer les informations du LAN sur le Prestige, cliquez sur Modifier la configuration LAN. Sinon, cliquez sur Enregistrer les paramètres pour enregistrer la configuration et passez à l'étape 5.

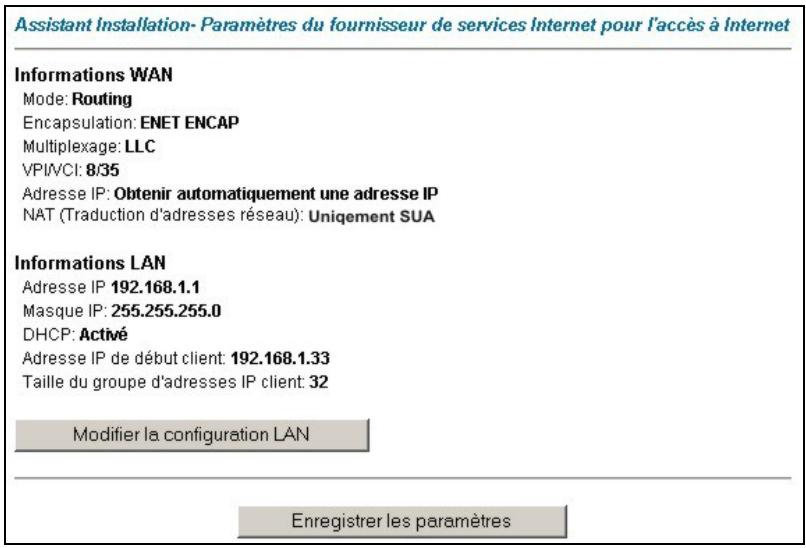

Figure 11 Ecran 3 de l'assistant

1. Si vous voulez changer les paramètres LAN de votre Prestige, cliquez sur Modifier la configuration LAN pour afficher l'écran tel qu'il apparait ensuite.

Assistant Installation- Paramétres du fournisseur de services Internet pour l'accès à Internet

Adresse IP LAN

192.168.1.1

Masque de sous-reseau LAN

255.255.255.0

DHCP

Serveur DHCP

Active

192.168.1.33

Début du groupe d'adresses IP

32

Taille du groupe d'adresses IP client

0.0.0.0

Serveur DNS primaire

0.0.0.0

Serveur DNS secondaire

Précedent

Terminer

Entrez l'adresse IP de votre Prestige en notation décimale séparée par des points dans le champ Adresse IP LAN. Par exemple, 192.168.1.1 (paramètres par défaut).

Si vous changez l'adresse IP LAN du Prestige, vous doivent utiliser la nouvelle adresse IP si vous poulez acceder de nouveau au configurateur Web.

Entrez un masque de sous-réseau en notation décimale séparée par des points dans le champ Masque de sous-réseau LAN.

Dans la zone de liste déroulante Serveur DHCP, Sélectionnez Activé pour permettre à votre Prestige d'assigner des adresses IP, une passerelle par défaut IP et des serveurs DNS aux systèmes informatiques qui prennten en charge le client DHCP. Sélectionnez Désactivé pour désactiver le serveur DHCP.

Lors de l'utilisation du serveur DHCP, définissee les éléments suivants :

Spécifiez la première des adresses contiguës du groupe d'adresses IP dans le champ Début du groupe d'adresse IP.

Spécificiez la taille ou le décompte du groupe d'adresses IP dans le champ Taille du groupe d'adresses IP client.

Entrez les adresse(s) IP des serveur(s) DNS dans les champs Serveur DNS primaire et/ou Serveur DNS secondaire.

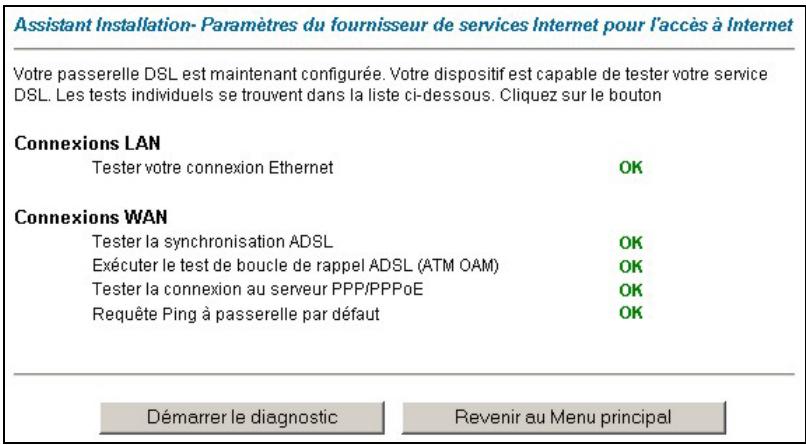

1. Le Prestige teste automatiquement la connexion aux ordinateur(s) connectés aux ports LAN. Pour tester la connexion entre le Prestige et l'ISP,clinquez sur Demarrer le diagnostic. Sinon, clinquez sur Revenir au Menu principal pour returner à l'écran Plan du site.

Figure 13 Ecran 4 de l'assistant

4.4 Tester votre connexion Internet

Lancez vous navigateur Web et allez à www.zyxel.com. L'accès Internet ne representation que le début. Reportez-vous au manuel d'utilisation pour de plus amples informations sur la gamme complet de des fonctionnalités du Prestige. Si vous ne pouvez pas acceder à Internet, ouvrez à nouveau le configurateur pour confirmer que les paramétres Internet configurés dans l'Assistant Installation sont corrects.

5 Configuration avancée

Cette section déscrit la configuration de certains paramètres avances du Prestige.

5.1 Configuration du LAN sans fil

Un LAN sans fil (WLAN) offre un systeme flexible de communications de données que vous pouze utiliser pour acceder à différents services (Internet, E-mail, services de l'imprimante, etc.) sur le réseau cable sans infrastructure supplémentaire de câblage réseau onèreuse. En effet, un environnement de LAN sans fil vous permet de rester connecté au réseau cable tout en vous déplaçant dans la zone desservie.

Pour configurer des paramétres sans fil, cliquez sur Configuration avancée dans le panneau de navigation, LAN sans fil puis cliquez sur la liaison Sans fil.

Figure 14 LAN sans fil : Sans fil

Le tableau suivant décrit les champs dans cet écran.

Tableau 3 LAN sans fil : Sans fil

INDICATION	DESCRIPTION
ESSID	(Extended Service Set IDentity) L'ESSID est un nom unique pour identifier le Prestige dans le LAN sans fil. Tous les clients sans fil s'associant à un point d'accès (le Prestige) doivent posseder le même ESSID. Entrez un nom descriptorf (jusqu'à 32 caractères ASCII 7 bits imprimables).
ESSID caché	Sélectionnez Oui pour masquer l'ESSID afin qu'un client sans fil ne puisse pasutenir l'ESSID grâce à une recherche passive.Sélectionnez Non pour afficher l'ESSID afin qu'un client sans fil puisseutenir l'ESSID grâce à une recherche passive.

Tableau 3 LAN sans fil : Sans fil

INDICATION	DESCRIPTION
Canal ID	La plage de fréquences radio utilisée par les appareils sans fil IEEE 802.11b est appelée un canal. Définissez la fréquence/le canal de fonctionnement selon votre région spécifique.Sélectionnez un canal dans la zone de liste déroulante. Les PA (points d'accès) adjacents, avec des zones desservies chevauchantes, doivent utiliser des canaux différents pour réduire la diaphonie. Ceci se produit lorsque les signaux radio d'autres points d'accès chevauchent et interféré avec un autre facteur susceptible d'affector la performance.
Seuil RTS/CTS	Sélectionnez cette option pour permettre au seuil RTS (Request To Send) Demande d'émission/CTS (Clear To Send) Prêt à émettre de réduire les collisions. Entrez une valeur entre 0 et 2432. La valeur par défaut est 2432.La demande d'émission est le seuil (nombre d'octets) pour permettre l'établissement de liaison RTS/CTS. Les données avec une taille de trame supérieure à cette valeur effectuent l'établissement de liaison RTS/CTS. La définition de cet attribut pour qu'il soit supérieur à la taille maximum de MSDU (MAC Service Data Unit) désactive l'établissement de liaison RTS/CTS.
Seuil de fragmentation	Le seuil de fragmentation est la taille du fragment de données maximum pouvant être envoyée.
Encrypted WEP	WEP (Wired Equivalent Privacy) crypte les trames de données avant de les transmettre sur le réseau sans fil.Sélectionner Désactiver permet la communication entre tous les ordinateurs sans fil et les points d'accès sans cryptage de données.Sélectionnez WEP 64 bits ou WEP 128 bits puis configurer les clés dans les champs fournis pour activer le cryptage des données.
Clé 1 à clé 4	Les clés WEP sont utilisées pour crypter les données. Le Prestige et les clients sans fil doivent utiliser la même clé WEP pour la transmission des données.Si vous choisissez WEP 64 bits, entrez 5 caractères (chaine ASCII) ou 10 caractères hexadécimaux ("0-9", "A-F").Si vous choisissez WEP 128 bits, entrez 13 caractères (chaine ASCII) ou 26 caractères hexadécimaux ("0-9", "A-F").Ne sélectionnez qu'une clé à activer n'arrête quand.

Les clients sans fil et le Prestige doivent utiliser le même ESSID, la même identification de canal et clé de encryptage WEP (si WEP est activé) pour une communication sans fil.

5.2 Configuration de la sécurité LAN sans fil

Pour une sécurité supplémentaire, configurez votre Prestige de sorte à vérifier l'adresse MAC de l'appareil du client sans fil avec une liste d'adresses MAC autorisées ou refusées.

Pour configurer la liste des adresses MAC pour le LAN sans fil, cliquez sur Configuration avancée dans le panneau de navigation, Sans fil puis cliquez sur la liaison Filtre MAC.

Figure 15 LAN sans fil : Filtre Adresse MAC

Le tableau suivant décrit les champs dans cet écran.

Tableau 4 LAN sans fil : Filtre d'adresses MAC

CHAMP	DESCRIPTION
Activer	Sélectionnez Oui dans la zone de liste déroulante pour permettre le filtrage des adresses MAC.

Tableau 4 LAN sans fil : Filtre d'adresses MAC

CHAMP	DESCRIPTION
Action	Définissez l'action du filtré pour la liste des adresses MAC dans le tableau Adresse MAC. Sélectionnez Refuser l'association pour bloquer l'accès au routeur ; les adresses MAC non listées auront l'accès autorisé au routeur. Sélectionnez Autoriser l'association pour permettre l'accès au routeur ; les adresses MAC non listées auront l'accès refusé au routeur.
Adresse MAC	Entrez la liste des adresses MAC dans ce tableau.

5.3 Aperçu de la traduction d'adresses réseau

NAT (Network Address Translation - NAT, RFC 1631) est la traduction de l'adresse IP d'un hôte dans un paquet. Par exemple, l'adresse source d'un paquet-sortant, utilisée à l'intérieur d'un seul réseau, devient une adresse IP différente connue dans un autre réseau.

Si vous possédez une seule adresse IP publique, Sélectionnez Uniquement SUA dans l'écran NAT-Mode (voir Figure 16). Si vous disposez de plusieurs années après IP publiques, vous pouvez utiliser tous les types de mises en correspondence (reportez-vous au manuel d'utilisateur pour plus de détails).

NAT prend en charge cinq types de mises en correspondance IP/port. Ce sont :

1. Une adresse sur une : Le mode Une adresse sur une permet de faire correspondre une adresse IP locale avec une adresse IP globale. Notez que les numérios de ports ne changent pas pour un type de mise en correspondence NAT Une adresse sur une.
2. Plusieurs adresses sur une : Le mode Plusieurs adresses sur une permet de faire correspondre plusieurs adresses IP locales avec une adresse IP globale.
3. Plusieurs adresses sur plusieurs partagées : Le mode Plusieurs adresses sur plusieurs partagées permet de faire correspondre plusieurs adresses IP locales avec des adresses IP globales partagées.
4. Plusieurs adresses sur plusieurs univoques : Le mode Plusieurs adresses sur plusieurs univoques permet de faire correspondre une adresse IP locale avec des adresses IP globales uniques.
5. Serveur: Ce type vous permet de spécifique des serveurs interieurs de différents services derrière le NAT accessibles au monde extérieur.

5.4 Configuration du serveur SUA

Une table de correspondence du serveur SUA est une liste des serveurs (derrière NAT sur le LAN) interieurs, par exemple, Web ou FTP, que vous pouvez monrer au monde extérieur même si SUA fait apparaitre l'ensemble de votre réseau interieur comme un ordinateur unique au monde extérieur.

1. Dans le menu principal, cliquez sur Configuration avancée puis sur NAT pour afficher l'écran NAT - Mode. Sélectionnez Uniquement SUA.

Figure 16 NAT: Mode

1. Cliquez sur Modifier les détails.

Figure 17 Serveur SUA/NAT

Le tableau suivant décrit les champs dans cet écran.

Tableau 5 Serveur SUA/NAT

INDICATION	DESCRIPTION
N° de port de début	Tapez un numéro de port dans ce champ. Pour router uniquement un port, tapez à nouveau le numéro du port dans le champ Port de fin. Pour router une série de ports, tapez le numéro du port de début ici et le numéro de port de fin dans le champ Port de fin.
N° de port de fin	Tapez un numéro de port dans ce champ. Pour router uniquement un port, tapez le numéro du port dans le champ Port de début ci-dessus puis tapez-le à nouveau dans ce champ. Pour router une série de ports, tapez le numéro du dernier port dans une série qui commence par le numéro de port dans le champ Port de début.
Adresse IP	Entrez l'adresse IP du serveur interieur ici.

5.5 Aperçu de l'UPnP

Universal Plug and Play (UPnP) est une norme de réseau ouverte répartie qui utilise TCP/IP pour une connectivité réseau simple de nœuds distants entre des péripériques. Un péripérisque UPnP peut dynamiquement entraîner dans un réseau, obtenir une adresse IP, transférer ses fonctionnalités et apprendre d'autres péripériques du réseau. A son tour, un péripérisque peut quitter un réseau discritement et automatiquement lorsqu'il n'est plus utilisé.

Tous les périhériques actifs par UPnP peuvent communiquer librement entre euxs sans configuration supplémentaire. Désactivez UPnP si ceci n'est pas votre intention.

Windows ME et Windows XP prennant en charge UPnP. Reportez-vous au site Web de Microsoft pour plus d'informations sur d'autres systèmes d'exploitation de Microsoft.

S'assurer d'appliquer le correctif de sécurité UPnP de Microsoft avant d'activer la fonctionnalité UPnP. Se reporter au site Web de Microsoft.

5.6 Configuration de l'UPnP

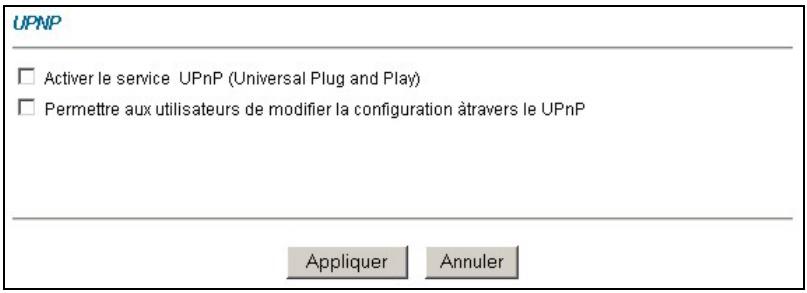

Cliquez sur Configuration avancée puis sur UPnP pour afficher 1'écran UPnP.

Figure 18 UPnP

Le tableau suivant décrit les champs dans cet écran.

Tableau 6 UPnP

CHAMP	DESCRIPTION
Activer le service UPnP (Universal Plug and Play)	Cochez cette case pour activer UPnP. Gardez à l'esprit que n'importe qui peut utiliser une application UPnP pour afficher l'écran de connexion du configurateur sans taper l'adresse IP du Prestige (bien que vous doivent toujours taper le mot de passer pour acceder au configurateur Web).
Permettre aux utilisateurs de modifier la configuration à travers le UPnP	Cochez cette case pour permettre aux applications activées par UPnP de configurer automatiquement le Prestige de sortir quelles puissant communiquer via le Prestige, par exemple en utilisant NAT Transversal. Les applications UPnP réservent automatiquement un port de routage NAT afin de communiquer avec un autre pérophérique activé par UPnP ; cela vous évite de configurer manuellement le routage des ports pour l'application activée par UPnP.

6 Dépannage

Tableau 7 Dépannage

PROBLÈME	ACTION CORRECTIVE
Aucun des voyageants ne s'allume lorsque vous activez le Prestige.	Vérifiez que l'adaptateur secteur correct soit bien connecté au Prestige et branché à une source d'alimentation appropriée. Vérifiez toutes les connexions de câbles. Si les voyageants ne s'allument pas, il s'agit probablement d'un problème matériel. Dans ce cas, contactez votre revendeur local.
Impossible d'acceder au Prestige depuis le LAN.	Vérifiez la connexion des cables entre le Prestige et votre ordinateur ou concentrateur. Reportez-vous à la section Matériel pour plus de détails. Envoyez une requête Ping au Prestige depuis un ordinateur de LAN. Assurez-vous que la carte réseau Ethernet de votre ordinateur soit installée et fonctionne correctement.
Impossible d'envoyer la requête ping vers tout ordinateur du LAN	Si les voyageants du LAN sont tous éteints, vérifiez la connexion des cables entre le Prestige et vos ordinateurs sur le LAN. Vérifiez que l'adresse IP, le masque de sous-réseau du Prestige et les ordinateurs sur le LAN se trouvent dans la même plage d'adresses IP.
Impossible d'envoyer la requête ping vers tout ordinateur du WLAN	Assurez-vous que la carte sans fil soit correctement insérée dans le Prestige et que le voyant WLAN soit allumé. Assurez-vous que la carte sans fil sur le client sans fil fonctionne correctement. Vérifiez que le Prestige et les client(s) sans fil utilisent le même ESSID, canal et clés WEP (si le cryptage WEP est activé).
Impossible d'obtenir une adresse IP WAN auprès de l'ISP	L'adresse IP WAN est fournie une fois que l'ISP a vérifié l'adresse MAC, l'hôte et l'identification de l'utilisateur. Découvrez la méthode de vérification utilisée par votre ISP et configurer les champs correspondants. Si l'ISP vérifie l'identification de l'utilisateur, vérifiez votre type de service, nom d'utilisateur et mot de passer dans l'écran WAN.
Impossible d'acceder à Internet.	Vérifiez les paramètres de la connexion Internet dans l'écran WAN. Assurez-vous d'avoir entré le nom d'utilisateur et mot de passer corrects. Vérifiez que le Prestige et les client(s) sans fil utilisent le même ESSID, canal et clés WEP (si le cryptage WEP est activé).
