MODE D'EMPLOI AVM-1 JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Module d'amplification de Classe D destiné à être installé à l'intérieur des enceintes de la série VIBE Mk2.
• Tout ce dont vous avez besoin pour faire la transformation sont un tournevis et quelques minutes de votre temps ; pas besoin d'être un expert en électronique !
• Puissance de sortie élevée :
• AVM-1: 300 Wrms @ 8ohm ~ 500 Wrms @ 4ohm
• AVM-2:500 Wrms @ 8ohm ~ 850 Wrms @ 4ohm
• AVM-3:800 Wrms @ 8ohm ~ 1300 Wrms @ 4 ohms
• Entrées et sorties ligne, symétriques et asymétriques (jack et XLR), avec contrôle de volume.
• Filtre actif intégré pour faciliter la réalisation de systèmes top / caisson basse:
• AVM-1: filtre coupe bas réglé qu'elles sont utilisées en combinaison avec un caisson actif.
• AVM-2/3: filtrée coupe-haut réglable de 90 à 250Hz pour une utilisation dans des caissonsasse.

Sortie au format Speakon pour une enceinte passive de 8 ohms (de préférence du même modèle). - Connecteur d'entrée IEC pour l'alimentation secteur, avec interrupteur intégré.

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Module d'amplification AVM. Câble d'alimentation secteur.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe I

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

Installation et connexions

Vérifiez si votre première enceinte VIBE est déjà adaptée pour fonctionner avec l'un des nouveaux modules amplificateurs AVM. UNIQUEMENT la série Mk2 est adaptée à recevoir les amplificateurs AVM!

Si vous êtes en possession d'une enceinte plus ancienne, l'installation est très compliquée, et à ce titre, elle ne devait être prise en considération que si vous êtes une personne parfaitement formée pour accomplir ce genre de travail. Attention : l'installation dans des enceintes anciennes n'est pas expliquée dans les lignes qui suivent !

Si votre enceinte VIBE est donc effectivement adaptée pour fonctionner avec l'un des nouveaux modules amplificateurs AVM, alors, veuillez procéder à l'installation comme elle est décrite dans les lignes ci-dessous.

A. Débranchez l'enceinte VIBE passive de son ampli, puis enlevez les vis qui maintiennent en place la plaque sur laquelle sont fixes les connecteurs. B. Mettez les vis de côté en prévision du remontage et enlevez la plaque de connexion : sur sa face arrière, vous remarquerez un connecteur spécial. C. Pour déconnecter ce connecteur spécial, appuyez sur le verrouillage du connecteur et séparez les deux parties du connecteur. Enlevez la plaque de connexion d'origine et mettez en place le module d'amplification AVM. D. Le module d'amplification AVM utilise le même connecteur que celui présent sur la plaque de connexion d'origine : appuyez sur le verrouillage du connecteur et fixez ensemble les deux parties du connecteur. E. Assurez-vous que la fonction de verrouillage est bien enclenchée : vous devriez entendre un "clic". N'hesitez pas à vérifier une nouvelle fois si les deux parties du connecteur sont bien musica pourrait provoquer une connexion F. Avec avoir mis le module d'amplification en place, utilisez les vis d'origine pour fixer le module.

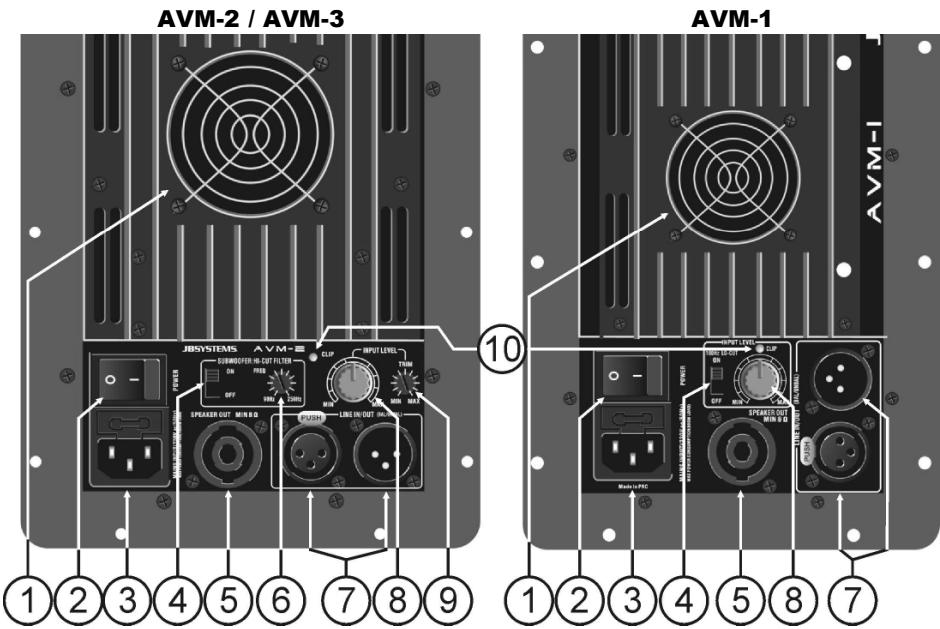

1. ORIFICES DE VENTILATION : pendant son fonctionnement, l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir évacuer la chaleur le plus efficacement possible. Pour cela, il est très important de ne couvrir aucun orifice de ventilation car ceci peut provoquer une surchauffe.
2. INTERRUPUTEUR DE MISE SOUS TENSION : utilise pourmettre l'amplificateur interne sous ou hors tension. La LED s'allumera des que I'enceinte sera mise sous tension.
3. ENTREE D'ALIMENTATION SECTEUR: Entrée pour l'alimentation secteur dotée d'un socket IEC et d'une protection à fusible intégrée; c'est ici que vous devez connecter le cable d'alimentation secteur.
4. INTERRUPEUR DU FILTRE: est utilisé pour allumer/éteindre le filtre actif intégré:
5. AVM-1: filtre coupe bas réglé qu'elles sont utilisées en combinaison avec un caisson actif.
6. AVM-2/3: filtre coupe-haut réglable de 90 à 250Hz pour une utilisation dans des caissons basses.
7. SORTIE HAUT-PARLEUR: Cette sortie au standard Speakon permet de connecter une seconde enceinte passive (donc, sans module AVM intégré). Les connexions utiles sont le +1 et le -1.

Attention : cette sortie n'est prévue que pour fonctionner avec une charge de 8 ohms !!! Ne connectez donc jamais un haut-parleur de 4 ohms ou plusieurs haut-parleurs de 8 ohms à cette sortie ! En effet, cela pourrait endommager le module d'amplification. Si l'AVM-2 est installé dans un VIBE30 Mk2, vous NE pouvez PAS connecter une enceinte passive supplémentaire!

1. CONTROLE DE FILTR: (uniquement sur les AVM-2 / AVM-3) il est utilisé pour ajuster la fréquence coupe-haut du crossover interne. On peut faire varier cette fréquence entre 90 Hz et 250 Hz : c'est exactement ce qu'il faut pour élaborer un système basé sur un subwoofer et des enceintes satellites surélevées ! Pour la plupart des applications avec subwoofer, une fréquence de coupure entre 90 Hz et 150 Hz peut convenir, mais cependant, l'idéal est d'écouter et de comparer afin de trouver les réglages idéaux propres à votre système.
2. ENTRÉE ET SORTIE LIGNE : Le connecteur d'entrée accepte des niveaux ligne symétriques tout comme des niveaux ligne asymétriques. Quant à la sortie, elle permet de relier entre elles plusieurs enceintes actives (donc munies d'un module AVM) à partir d'une seule et même sortie ligne d'une table de mixage.
3. NIVEAU GENERAL : Bouton utilisé pour régler le volume de l'ampli. Lorsque vous mettez l'enceinte sous tension, il y a lieu de é.

IMPORTANT: soyez conscients du fait que la puissance des modules AVM dépasse souvent la puissance maximale que sont capables de supporter les enceintes VIBE. Soyez donc très prudents et commencez toujours par régler le niveau de sortie (8) et du trimmer (9) sur une position presque fermée, et augmentez le niveau petit-à-petit.

1. TRIMMER: est utilisé pour limiter le signal d'entrée. À l'aide de ce réglage, vous pouvez définir la puissance maximale de l'amplificateur, même en ayant le volume de sortie (8) en position maximale.
2. LED CLIP: s'allume quand le limiteur se met en route. Vous travailliez à la limite de l'amplificateur, veuillez diminuer un peu le volume.

CHARACTERISTIQUES TECHNIQUES

MODEL	AVM-1	AVM-2	AVM-3
Puissance sous 8Ω (1kHz, THD+N <0,1%)	300Wrms	500Wrms	800Wrms
Puissance sous 4Ω (1kHz, THD+N <0,1%)	500Wrms	850Wrms	1300Wrms
Réponse en fréquence (+/-2dB)	20 – 20.000Hz	20 – 20.000Hz	20 – 20.000Hz
Sensibilité d'entrée ligne	1V	1V	1V
Impédance d'entrée	20 kΩ	20 kΩ	20 kΩ
Rapport signal sur bruit (A-weighted)	>86dB	>88dB	>92dB
Facteur d'amortissement	320	350	350
Refroidissement	Ventilateur sous champs magnétique	Ventilateur sous champs magnétique	Ventilateur sous champs magnétique
Entrée/sortinge ligne	XLR à 3 broches symétrique	XLR à 3 broches symétrique	XLR à 3 broches symétrique
Sorties	Speakon +1/-1	Speakon +1/-1	Speakon +1/-1
Protections	Thermique, limiter, limiteur de courant, couce-circuit, protection DC	Thermal, Limiter, Current limiter, short circuit, DC-protection	Thermal, Limiter, Current limiter, short circuit, DC-protection
Fusible (5x20mm)	T5AL / 250V	T8AL / 250V	T12AL / 250V
Alimentation secteur	AC230V / 50Hz	AC230V / 50Hz	AC230V / 50Hz
Consommation (peak/4Ω)	630W	1000W	1550W
Dimensions (mm)	275x145x72mm	320x160x78mm	320x160x78mm
Dimensions découpe (mm)	253x123mm	298x138mm	298x138mm
Poids (sans cable d'alimentation)	2kg	3kg	3kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
