Type de produit	Routeur sans fil Draft 802.11n
Marque	ZYXEL
Modèle	NBG-415N
Dimensions (L x P x H)	190 x 150 x 33 mm
Poids	412 g
Alimentation	5.0 V DC, 2.0 A
Normes sans fil	Draft 802.11n, rétrocompatible 802.11b/g
Débit maximal	300 Mbps (Draft 802.11n)
Antennes	3 antennes : 2 fixes (4 dBi) + 1 détachable (4 dBi)
Ports LAN	4 ports Ethernet 10/100Base-T (RJ-45, auto MDI/MDIX)
Port WAN	1 port Ethernet 10/100Base-T (RJ-45, auto MDI/MDIX)
Sécurité sans fil	WEP, WPA, WPA2 (AES), pare-feu SPI, VPN pass-through
Qualité de service (QoS)	StreamEngine™ pour gestion de bande passante
Protocoles de connexion WAN	PPPoE, PPTP, DHCP, IP statique, L2TP, BigPond
Fonctionnalités avancées	DMZ, SIP ALG, UPnP, DNS dynamique (8 services), contrôle d'accès (politique/temps/port, 20 plannings)
Configuration simplifiée	Windows Connect Now (WCN) via clé USB, assistant Web
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 70 %
Température de stockage	-20 °C à 70 °C
Humidité de stockage	10 % à 85 %
Système d'exploitation requis	Internet Explorer 6.0 ou supérieur ; Windows XP SP2 pour WCN

FOIRE AUX QUESTIONS - NBG-415N ZYXEL

Comment configurer le routeur NBG-415N pour la première fois ?

Branchez le routeur, connectez-vous à son réseau Wi-Fi ou par câble, ouvrez un navigateur et accédez à l'interface Web (généralement 192.168.1.1). Suivez l'assistant de configuration rapide.

Quelle est la portée maximale du NBG-415N ?

Grâce à la technologie Draft 802.11n et ses trois antennes, la portée peut être jusqu'à 4 fois supérieure à celle du 802.11g, éliminant les zones mortes. La portée réelle dépend de l'environnement.

Comment sécuriser mon réseau Wi-Fi avec ce routeur ?

Dans l'interface, activez le WPA2 avec chiffrement AES. Vous pouvez également activer le pare-feu SPI et le filtrage MAC pour une sécurité renforcée.

Le NBG-415N est-il compatible avec les adaptateurs 802.11b/g ?

Oui, il est rétrocompatible avec tous les appareils 802.11b/g. Les clients 802.11n bénéficieront des meilleures performances.

Comment prioriser la bande passante pour certaines applications ?

Le routeur intègre la technologie StreamEngine™ qui priorise automatiquement le trafic. Vous pouvez aussi configurer des règles QoS dans l'interface pour prioriser des applications spécifiques.

Puis-je utiliser une clé USB pour configurer le routeur ?

Oui, avec Windows XP SP2 et la fonction Windows Connect Now (WCN), vous pouvez utiliser une clé USB d'au moins 256 Ko pour transférer les paramètres sans fil au routeur.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine seront restaurés.

Le NBG-415N prend-il en charge le VPN ?

Oui, il prend en charge le VPN pass-through, permettant aux connexions VPN (PPTP, L2TP, IPSec) de traverser le routeur.

Quel type de connexion Internet est supporté ?

Le routeur supporte PPPoE, PPTP, DHCP (IP dynamique), IP statique, L2TP et BigPond. Sélectionnez le type correspondant à votre fournisseur d'accès.

Comment mettre à jour le firmware du NBG-415N ?

Téléchargez le dernier firmware sur le site www.ZyXEL.com. Connectez-vous à l'interface Web du routeur, allez dans Maintenance > Mise à jour du firmware et sélectionnez le fichier téléchargé.

MODE D'EMPLOI NBG-415N ZYXEL

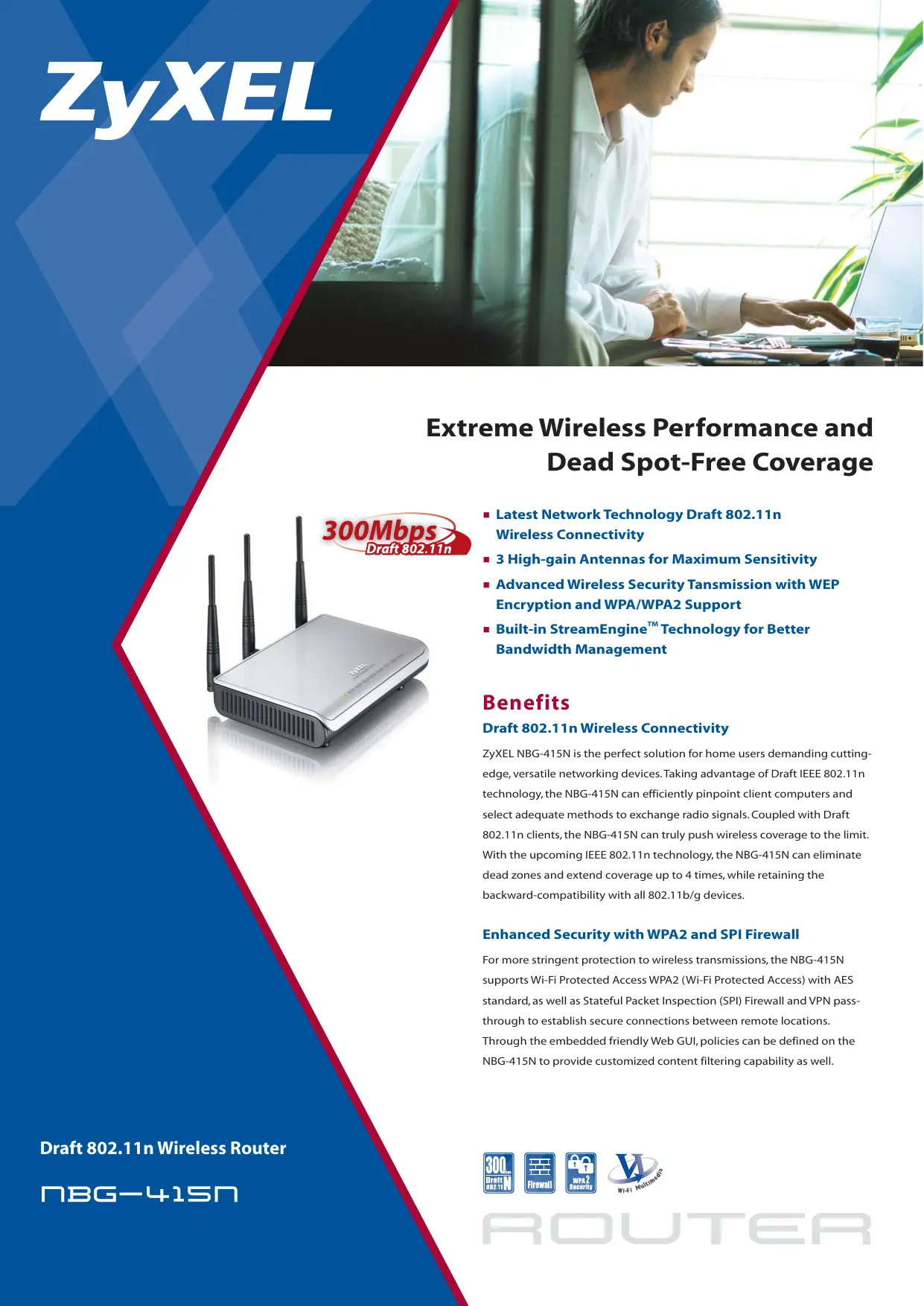

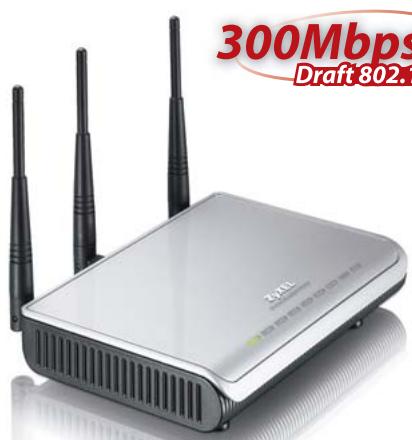

Extreme Wireless Performance and Dead Spot-Free Coverage

300Mbps Draft802.1

• Latest Network Technology Draft 802.11n Wireless Connectivity
  3 High-gain Antennas for Maximum Sensitivity
  Advanced Wireless Security Tansmission with WEP Encryption and WPA/WPA2 Support
  Built-in StreamEngine™ Technology for Better Bandwidth Management

Benefits

Draft 802.11n Wireless Connectivity

ZyXEL NBG-415N is the perfect solution for home users demanding cutting-edge, versatile networking devices. Taking advantage of Draft IEEE 802.11n technology, the NBG-415N can efficiently pinpoint client computers and select adequate methods to exchange radio signals. Coupled with Draft 802.11n clients, the NBG-415N can truly push wireless coverage to the limit. With the upcoming IEEE 802.11n technology, the NBG-415N can eliminate dead zones and extend coverage up to 4 times, while retaining the backward-compatibility with all 802.11b/g devices.

Enhanced Security with WPA2 and SPI Firewall

For more stringent protection to wireless transmissions, the NBG-415N supports Wi-Fi Protected Access WPA2 (Wi-Fi Protected Access) with AES standard, as well as Stateful Packet Inspection (SPI) Firewall and VPN pass-through to establish secure connections between remote locations. Through the embedded friendly Web GUI, policies can be defined on the NBG-415N to provide customized content filtering capability as well.

Draft 802.11n Wireless Router

NBG-415N

Built-in StreamEngine™ Technology for QoS

ZyXEL NBG-415N enables users to run multiple applications without sacrificing the top-quality Internet experience. With the built-in StreamEngine™ bandwidth management technology and its friendly interface, the ZyXEL NBG-415N can prioritize traffics automatically and intelligently to eliminate transmission lags.

Easy Setup with Windows Connect Now

For users who have upgraded their Microsoft operating system to Windows XP Service Pack 2, now it's even easier to configure the NBG-415N with just a USB flash drive and the Microsoft Windows Connect Now (WCN) feature. In addition, users may now connect to the network without any configuration utility or application installed on their client computers.

Specifications

System Specifications

• Draft 802.11n Wireless
  StreamEngine for QoS
  SPI Firewall
  DMZ
• WPA/WPA2
• DHCP Server/Client
• SIP ALG
  UPnP
• VPN pass-through
• Dynamic DNS (8 services)
• Internet Access Control—Policy/Time/Port base; 20 user defined schedules
• Connection Type: PPPoE, PPTP, DHCP, Static IP, L2TP, BigPond
  Log and Statistics

System Requirements

• Broadband Internet service device (DSL/Cable modem)
• Internet Explorer 6.0 or above
• For using Microsoft Windows Connect Now, USB drive with 256 KB minimum capacity and Microsoft Windows XP with Service Pack2 (SP2) are required

Hardware Specifications

• LAN:Four 10/100Base-T Ethernet, full duplex RJ-45 connector with auto MDI/MDIX support
• WAN: One 10/100Base-T Ethernet, full duplex RJ-45 connector with auto MDI/MDIX support
  Power: 5.0 V DC 2.0 A
• Two 4 dBi external fix dipole antennas + one 4 dBi detachable dipole antenna

Physical Specifications

Dimensions: 190 (W) x 150 (D) x 33 (H) mm
Weight:412 g

Environmental Specifications

• Temperature: 0^ C 40^ C
• Humidity: 10% 70%
  Storage Temperature: -20^ 70^
• Storage Humidity: 10% 85%

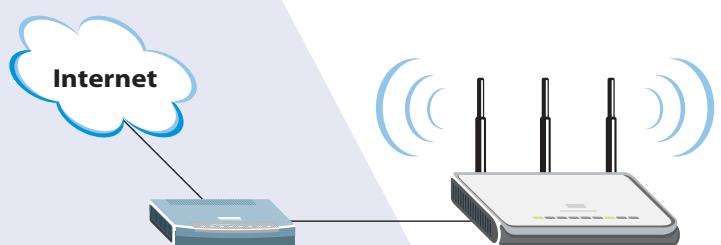

Application Diagram

DSL/Cable Modem

NWD-370N

Draft 802.11n

Wireless PCI Adapter

NWD-170N

Draft 802.11n Wireless

CardBus Card

For more product information, visit us on the web www.ZyXEL.com
