Type de produit	Point d'accès et pont extérieur 802.11g dual mode
Marque	ZYXEL
Modèle	G-5100
Dimensions	246 mm (L) × 202 mm (P) × 73 mm (H)
Poids	2,6 kg
Alimentation	100-240 V~, 50/60 Hz, 800 mA ; PoE -48 Vcc
Normes sans fil	IEEE 802.11g, IEEE 802.11b, Wi-Fi certifié
Sécurité	WPA, 802.1x/EAP, WEP 64/128 bits, filtrage MAC, blocage trafic intra-BSS, isolation niveau
Fonctions	Pont point à point, pont point à multipoints, répéteur, point d'accès simultané
Gestion	Interface Web, Telnet, SNMP, ligne de commande
Antenne	Détachable, 5 dBi
Connectivité	Ethernet RJ45 (MIL-C-5015 STP), liaison montante (MIL-C-5015 UTP), console RS232
Température d'exploitation	-20 °C à 70 °C
Humidité	10% à 90% HR
Certification	EMC FCC Class B, CE, C-Tick ; Sécurité CSA, CE EN60950-1
Serveur RADIUS	Intégré
Courant sortant configurable	Oui
Mise à jour firmware	Possible

FOIRE AUX QUESTIONS - G-5100 ZYXEL

Comment installer le ZYXEL G-5100 en extérieur ?

Fixez le boîtier résistant à l'eau et à la foudre sur un mât ou un mur. Connectez le câble Ethernet via le port PoE pour l'alimentation et les données. Utilisez l'antenne détachable fournie (5 dBi) pour optimiser le signal. Suivez le guide de démarrage rapide pour la configuration initiale.

Comment configurer le point d'accès ?

Accédez à l'interface de gestion via un navigateur web en entrant l'adresse IP par défaut (consultez la notice). Connectez-vous avec les identifiants par défaut. Utilisez l'assistant de configuration pour définir le SSID, le mode de sécurité (recommandé : WPA2) et le canal. Validez les paramètres et redémarrez l'appareil.

Quelle est la portée maximale du G-5100 ?

En extérieur, la portée peut atteindre 500 mètres en condition de visibilité directe. La portée réelle dépend de l'environnement, des obstacles et de l'antenne utilisée. L'antenne détachable permet d'ajuster la couverture.

Comment sécuriser mon réseau sans fil ?

Activez le WPA ou WPA2 dans les paramètres de sécurité. Utilisez une clé forte. Activez le filtrage des adresses MAC pour restreindre l'accès. Vous pouvez également activer le blocage du trafic intra-BSS pour empêcher les clients de communiquer entre eux. Le serveur RADIUS intégré permet une authentification centralisée.

Peut-on utiliser le G-5100 en mode pont ?

Oui, le G-5100 supporte le mode pont point à point et pont point à multipoints. Vous pouvez le configurer comme pont sans fil pour relier deux réseaux sans câble, ou comme répéteur pour étendre la portée. L'interface de gestion propose des profils dédiés.

L'appareil supporte-t-il le PoE (Power over Ethernet) ?

Oui, le G-5100 prend en charge le PoE avec une tension de -48 Vcc. Cela permet d'alimenter l'appareil via le câble Ethernet, simplifiant l'installation en extérieur sans prise électrique. Utilisez un injecteur PoE compatible.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site de ZYXEL. Connectez-vous à l'interface web, allez dans la section 'Maintenance' ou 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et lancez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur ou l'injecteur PoE est correctement branché et fonctionne. Assurez-vous que le câble Ethernet est en bon état. Si le voyant d'alimentation ne s'allume pas, testez avec une autre source d'alimentation compatible. Si le problème persiste, contactez le support technique.

Est-il compatible avec les routeurs d'autres marques ?

Oui, le G-5100 est compatible avec tout équipement respectant les normes IEEE 802.11g/b et Ethernet. Il peut fonctionner comme point d'accès ou pont avec des routeurs, commutateurs ou autres points d'accès, quelle que soit la marque.

Comment réinitialiser les paramètres d'usine ?

Localisez le bouton de réinitialisation sur l'appareil (souvent marqué 'RESET'). Maintenez-le enfoncé pendant environ 10 secondes à l'aide d'un trombone, jusqu'à ce que les voyants clignotent. Relâchez, l'appareil redémarrera avec les paramètres par défaut. Toutes les configurations personnalisées seront effacées.

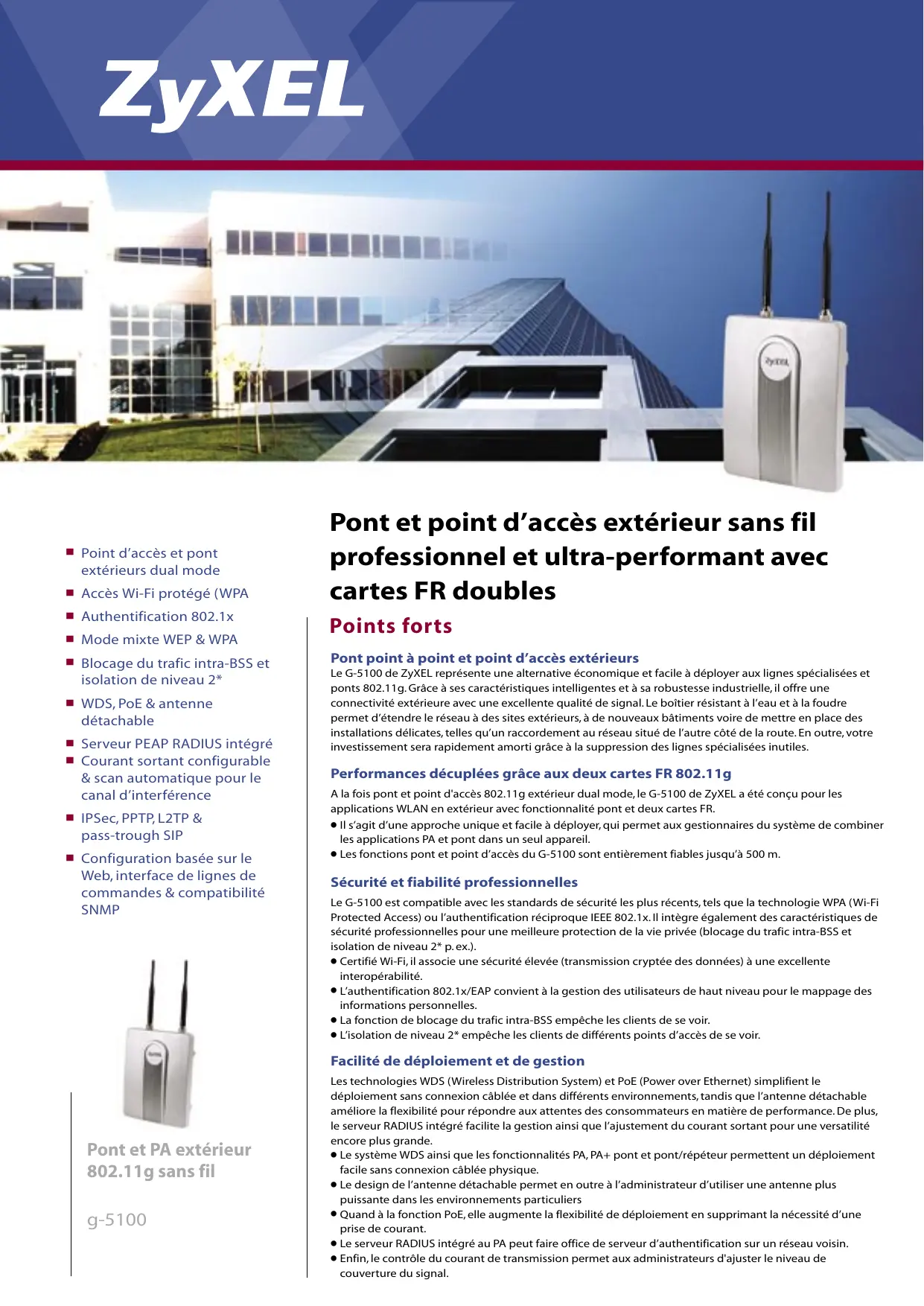

MODE D'EMPLOI G-5100 ZYXEL

Point d'accès et pont extérieurs dual mode Accès Wi-Fi protégé (WPA Authentication 802.1x Mode mixte WEP & WPA • Blocage du traffic intra-BSS et isolation de niveau WDS, PoE & antenne détachable - Serveur PEAP RADIUS intégré Courant sortant configurable & scan automatique pour le canal d'interférence IPSec, PPTP, L2TP & pass-through SIP - Configuration basée sur le Web, interface de lignes de commandes & compatibilité SNMP

Pont et PA extérieur 802.11g sans fil

g-5100

Point à point et point d'accès extérieurs

Le G-5100 de ZyXEL représente une alternative économique et facile à déployer aux lignes spécialisées et points 802.11g. Grâce à ses caractéristiques intelligentes et à sa robustesse industrielle, il offre une connectivité extérieure avec une excellente qualité de signal. Le boîtier résistant à l'eau et à la foudre permet d'étendre le réseau à des sites extérieurs, à de nouveaux bâtiments, voir même de mettre en place des installations délicates, telles qu’un raccordement au réseau situé de l’autre côté de la route. En outre, votre investissement sera rapidement amorti grâce à la suppression des lignes spécialisées inutiles.

Performances décuplées grâce aux deux cartes FR 802.11g

À la fois pont et point d'accès 802.11g extérieur dual mode, le G-5100 de ZyXEL a été conçu pour les applications WLAN en extérieur avec fonctionnalité pont et deux cartes FR.

• Il s'agit d'une approche unique et facile à déployer, qui permet aux gestionnaires du système de combiner les applications PA et pont dans un seul appareil.
• Les fonctions pont et point d'accès du G-5100 sont entièrement fiables jusqu'à 500 m.

Sécurité et fiabilité professionnelles

Le G-5100 est compatible avec les standards de sécurité les plus récents, tels que la technologie WPA (Wi-Fi Protected Access) ou l'authentification réciproque IEEE 802.1x. Il intègre également des caractéristiques de sécurité professionnelles pour une meilleure protection de la vie privée (blocage du trafic intra-BSS et isolation de niveau p. ex.).

• Certifié Wi-Fi, il associe une sécurité élevée (transmission cryptée des données) à une excellente interoperabilité.
• L'authentification 802.1x/EAP convient à la gestion des utilisateurs de haut niveau pour le mapping des informations personnelles.
• La fonction de blocage du traffic intra-BSS empêche les clients de se voir.
• L'iso1ation de niveau empêche les clients de différents points d'accès de se voir.

Facilité de déploiement et de gestion

Les technologies WDS (Wireless Distribution System) et PoE (Power over Ethernet) simplifient le déploiement sans connexion câblée et dans différents environnements, tandis que l'antenne détachable améliore la flexibilité pour répondre aux attentes des consommateurs en matière de performance. De plus, le serveur RADIUS intégré facilite la gestion ainsi que l'ajustement du courant sortant pour une versatilité encore plus grande.

• Le système WDS ainsi que les fonctionnalités PA, PA+ pont et pont/répéteur permettent un déploiement facile sans connexion câblée physique.
• Le design de l'antenne détachable permet en outre à l'administrateur d'utiliser une antenne plus puissante dans les environnements particuliers
• Quand à la fonction PoE, elle augmente la flexibilité du déploiement en supprimant la nécessité d'une prise de courant.
• Le serveur RADIUS intégré au PA peut faire office de serveur d'authentification sur un réseau voisin.
• Enfin, le contrôle du courant de transmission permet aux administrateurs d'ajuster le niveau de couverture du signal.

Compatibilité standards

-Compatibilité IEEE 802.3u -Compatibilité IEEE 802.11g -Compatibilité IEEE 802.11b -Compatibilité IEEE 802.1x - IEEE 802.1d - Certification Wi-Fi

Système de distribution sans fil

• Fonctions point d'accès et pont simultanées
• Pont point à point
• Pont point à multi-points
• Moderepéteur

Sécurité

• Filtrage des adresses MAC
• Encryptage WEP 64/128 bits
• 802.1x/EAP - Compatibilité WPA
• Encodage par modulation de phase / WPA
• Serveur RADIUS intégré
• Echange dynamique de clés WEP Mode mixte WPA et WEP 802.1x (compatible avec les deux types de clients)
• Blocage du traffic intra-BSS
• Isolation de niveau Pass-through VPN

Gestion

• Configuration intégrée par navigateur
• Interface de lignes de commande
• Compatibilité Telnet Gestion SNMP
• Client RADIUS
• Client DHCP
• Outil de diagnostic intégré

Application sans fil

• Accès client/utilisateur illimité Courant sortant configurable Roaming

Matériel

Cable Ethernet RJ45: MIL-C-5015 STP Cable Ethernet liaison montante : MIL-C-5015 UTP Cable console RS232: MIL-C-5015 STP Antenne: antenne détachable 5 dBi

Conditions de stockage et d'exploitation

• Température d'exploitation: -20 70^ C
• Humidité d'exploitation: 10 90% RH
• 100 240 Vca 50 / 60 ~Hz, 800 mA · -48 Vcc (PoE)

Dimensions & poids

• Dimensions: 246 mm( L) × 202 mm( P) × 73 mm( H)
• Poids:2,6 kg

Certification

• EMC : FCC Class B, CE-EMC Class B, C-Tick Class B
• Sécurité : CSA International, CE EN60950-1
• Certification DGT
• Possibilité de mise à jour du microprogramme pour les versions ultérieures
