NWD-211AN - Adaptateur Wi-Fi ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Wi-Fi USB
Marque	ZYXEL
Modèle	NWD-211AN
Normes Wi-Fi	IEEE 802.11a/b/g/n (draft 2.0)
Bandes de fréquence	2,4 GHz et 5 GHz (double bande sélectionnable)
Débit maximal	Jusqu'à 300 Mbps
Interface	USB 2.0
Antenne	Intégrée (PCB)
Sécurité sans fil	WPA/WPA2, WEP, 802.1x
WPS (Wi-Fi Protected Setup)	Oui, bouton matériel
WMM (Wi-Fi Multimedia)	Pris en charge
SoftAP	Pris en charge (sauf 802.11a dans certains domaines)
Dimensions (L x l x H)	81 x 28 x 12 mm
Poids	21 g
Alimentation	5 V CC (via port USB)
Consommation électrique	Inférieure à 450 mA en émission
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité de fonctionnement	20 % à 90 % (sans condensation)
Systèmes d'exploitation compatibles	Windows 2000, XP, Vista ; Mac OS X 10.3.x, 10.4.x, 10.5.x
Certifications	FCC, CE, IC, WiFi, WMM, WHQL
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support ZYXEL.

FOIRE AUX QUESTIONS - NWD-211AN ZYXEL

Comment installer l'adaptateur ZYXEL NWD-211AN ?

Insérez l'adaptateur dans un port USB. Le système détecte automatiquement le périphérique. Si nécessaire, installez les pilotes depuis le CD fourni ou téléchargez-les sur le site de ZYXEL. Sous Windows, suivez l'assistant d'installation.

L'adaptateur est-il compatible avec Windows 10 ?

Le NWD-211AN est officiellement pris en charge sous Windows 2000, XP et Vista. Sous Windows 10, il peut fonctionner avec les pilotes génériques, mais certaines fonctionnalités avancées (comme SoftAP) pourraient ne pas être disponibles. Vérifiez les mises à jour sur le site de ZYXEL.

Que signifie le voyant LED sur l'adaptateur ?

Le voyant LED indique l'état de la connexion. Il clignote lors de l'activité réseau et reste allumé en continu lorsque la connexion est établie. S'il est éteint, vérifiez l'alimentation et les pilotes.

Comment utiliser le bouton WPS ?

Appuyez sur le bouton WPS de votre routeur, puis dans les 2 minutes, appuyez sur le bouton WPS de l'adaptateur NWD-211AN. La connexion sécurisée s'établit automatiquement. Vous pouvez aussi configurer le WPS via le logiciel fourni.

Quelle est la différence entre les bandes 2,4 GHz et 5 GHz ?

La bande 2,4 GHz offre une meilleure portée et traverse mieux les obstacles, mais est souvent plus encombrée. La bande 5 GHz offre des débits plus élevés et moins d'interférences, idéale pour le streaming HD et les jeux en ligne.

Comment passer d'une bande à l'autre ?

Vous pouvez sélectionner la bande dans le logiciel de gestion de l'adaptateur fourni par ZYXEL. Choisissez 2,4 GHz ou 5 GHz selon vos besoins. Assurez-vous que votre routeur supporte la bande choisie.

L'adaptateur prend-il en charge le mode point d'accès (SoftAP) ?

Oui, le NWD-211AN supporte SoftAP, vous permettant de partager votre connexion Internet. Notez que SoftAP n'est pas compatible avec la norme 802.11a dans les zones réglementées par la FCC.

Quel est le débit maximal réel de l'adaptateur ?

Le débit théorique est de 300 Mbps. En conditions réelles, attendez-vous à environ 100-150 Mbps en fonction de la distance, des obstacles et des interférences.

Comment sécuriser ma connexion Wi-Fi avec cet adaptateur ?

Utilisez le cryptage WPA2-AES. Vous pouvez configurer la sécurité via le logiciel ou via le panneau de configuration de Windows. Activez également le WPS pour une configuration simplifiée.

Que faire si l'adaptateur n'est pas reconnu ?

Essayez un autre port USB, redémarrez l'ordinateur, réinstallez les pilotes. Vérifiez que le pilote est correctement installé dans le Gestionnaire de périphériques. Si le problème persiste, testez sur un autre PC.

MODE D'EMPLOI NWD-211AN ZYXEL

Power Performance Dual Band

802.11a/b/g/n Certified
Dual Band (2.4 GHz or 5 GHz) Support
- Backward Compatible with Existing 802.11a/b/g Networks
Wi-Fi Multimedia (WMM) Support for Quality Video & Voice Streaming over Wireless Connection
Hardware WPS Button Support

Benefits

High-speed Data Rates Up to 300 Mbps in 2.4 GHz and 5 GHz Bands

The ZyXEL NWD-211AN brings the latest technology 802.11n draft 2.0 standards into a compact wireless USB adapter. The selectable dual band (2.4 GHz or 5 GHz) wireless signals are designed for users looking to get an incredible 300 Mbps speed of Wireless-N home wireless connection.

Enjoy HD Video Streaming, Internet Telephony and Lag-free Network Gaming

The 5 GHz band is ideal for media-centric applications such as High-Definition (HD) video streaming or gaming, while the 2.4 GHz band is suitable for Internet browsing and VoIP (Voice over IP) telephony streaming without performance degradation.

Easy Security Setup with One-touch Button (WPS)

To own a secure wireless network is not a headache anymore. The WPS (Wi-Fi Protected Setup) only takes you just a few seconds to set up a secure wireless network. No more complicated procedure. No need to ask for help from a technical expert. You can either connect to your WPS supported access point by simply push a button for configuration (PBC: Push Button Configuration) or enter 4 to 8 code given either by the NWD-211AN USB adapter or your access point to create a simple but safe wireless network.

Specifications

System Specifications

• Complies with 802.11n draft specification (2.4 GHz and 5 GHz)
• Backwards Compatible with IEEE 802.11a/b/g
• Wi-Fi Multimedia (WMM) Support for Quality Video & Voice Streaming over Wireless Connection
• Advanced Wireless Security Transmission with WPA/WPA2 and 802.1x Support
• Support WPS (Wi-Fi Protected Setup) for simple security setup
  Support SoftAP*

Hardware Specifications

Operation Voltage:DC 5V
PCB antenna
- One Link/Act LED
One USB 2.0 jack
Power Consumption:Transmit: < 450mA

Physical Specifications

• Item Weight: 21 g (0.05 lb)
• Item Dimensions: 81 (W) x 28 (D) x 12 (H) mm (3.19 (W) x 1.1 (D) x 0.47 (H) inch)
• Packing Weight: 278 g( 0.61lb)
• Packing Dimensions: 172(W) × 140(D) × 44(H) mm (6.77 (W) x 5.51 (D) x 1.73 (H) inch)

Environmental Specifications

• Operating temperature: 0^ 40^
  Storage temperature: -20^ 60^
• Operating humidity: 20% 90% (Non-condensing)
• Storage humidity: 5% 90% (Non-condensing)

Certification

FCC/CE/IC
- WiFi, WMM, Microsoft XP/Vista WHQL

OS Support

• Microsoft Windows 2000, XP, and Vista

• MAC OS X 10.3.x, 10.4.x, and 10.5.x**

• SoftAP does not support IEEE 802.11a within FCC regulatory domain
  ** For future released

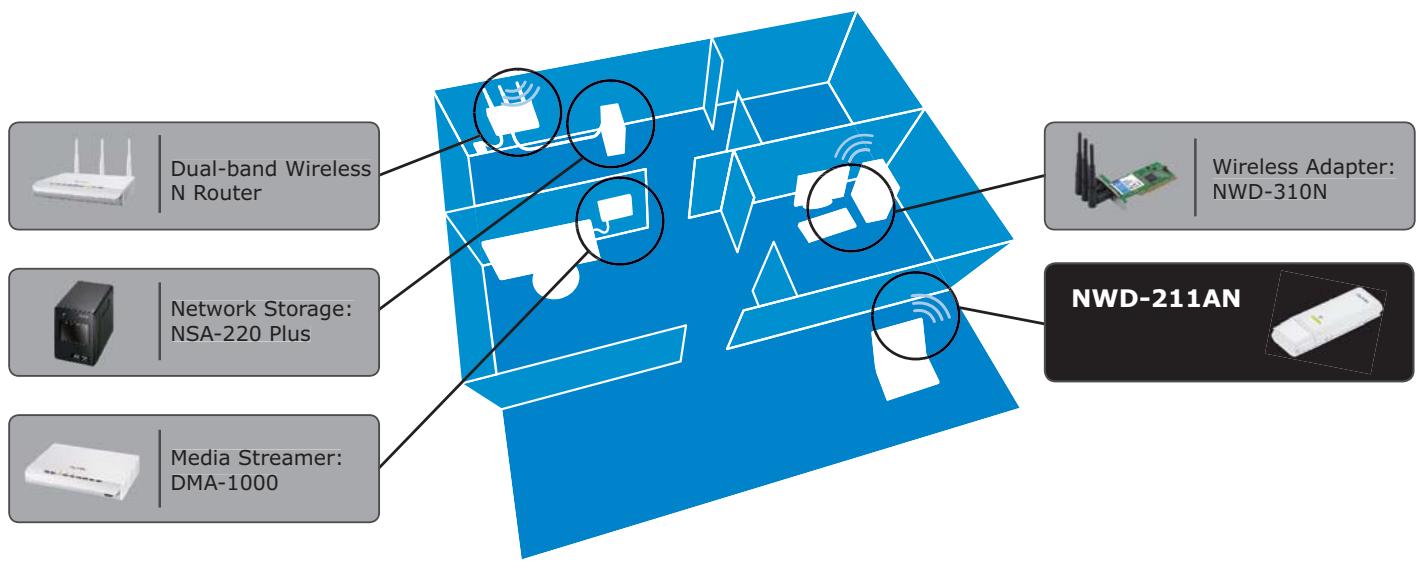

Application Scenario
