NWD-370 - Adaptateur Wi-Fi ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Marque	ZYXEL
Modèle	NWD-370
Type de produit	Adaptateur Wi-Fi PCI
Normes sans fil	IEEE 802.11b/g, Draft 802.11n
Débit maximal	Jusqu'à 300 Mbps (Draft 802.11n)
Bande de fréquence	2.4 GHz (2.4 – 2.4835 GHz)
Interface hôte	PCI
Antenne	Externe
Sécurité sans fil	WEP 64/128 bits, WPA-PSK, WPA2-PSK
Modulation	DBPSK, DQPSK, CCK, OFDM
Puissance de sortie	802.11b : 18 dBm, 802.11g : 15 dBm, 802.11n : 14 dBm
Sensibilité du récepteur	-72 dBm @ 54 Mbps, -84 dBm @ 11 Mbps
Dimensions (L x l x H)	97.5 x 20 x 20 mm
Poids	145 g
Alimentation	Alimentation par le bus PCI
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 95 % (sans condensation)
Fonctions principales	Connexion sans fil haut débit, compatibilité avec réseaux 802.11b/g/n, assistant d'installation multilingue
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Non applicable, produit non réparable par l'utilisateur. Contacter le service après-vente.

FOIRE AUX QUESTIONS - NWD-370 ZYXEL

Cet adaptateur est-il compatible avec mon ordinateur de bureau ?

Oui, le ZYXEL NWD-370 est un adaptateur PCI conçu pour les ordinateurs de bureau disposant d'un port PCI libre.

Quel est le débit maximum de cet adaptateur ?

Le débit peut atteindre 300 Mbps en mode Draft 802.11n lorsqu'il est associé à un routeur compatible.

Comment installer l'adaptateur ?

Insérez la carte dans un slot PCI libre de votre ordinateur, puis installez les pilotes fournis. L'assistant de configuration automatique vous guide pas à pas.

Quels types de sécurité sans fil sont supportés ?

L'adaptateur supporte le WEP 64/128 bits, WPA-PSK et WPA2-PSK pour une protection avancée.

Puis-je utiliser cet adaptateur avec un réseau 802.11g ?

Oui, il est rétrocompatible avec les réseaux 802.11b et 802.11g.

L'antenne est-elle amovible ?

L'antenne est externe mais n'est pas destinée à être remplacée par l'utilisateur.

Quelles sont les dimensions de la carte ?

Les dimensions sont de 97.5 x 20 x 20 mm (longueur x largeur x hauteur).

L'adaptateur nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par le bus PCI de l'ordinateur.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon sec et doux. Évitez tout contact avec des liquides ou des produits chimiques.

Que faire en cas de problème de connexion ?

Vérifiez que les pilotes sont correctement installés, que l'antenne est bien connectée et que le routeur est sous tension. Consultez la notice pour plus de détails.

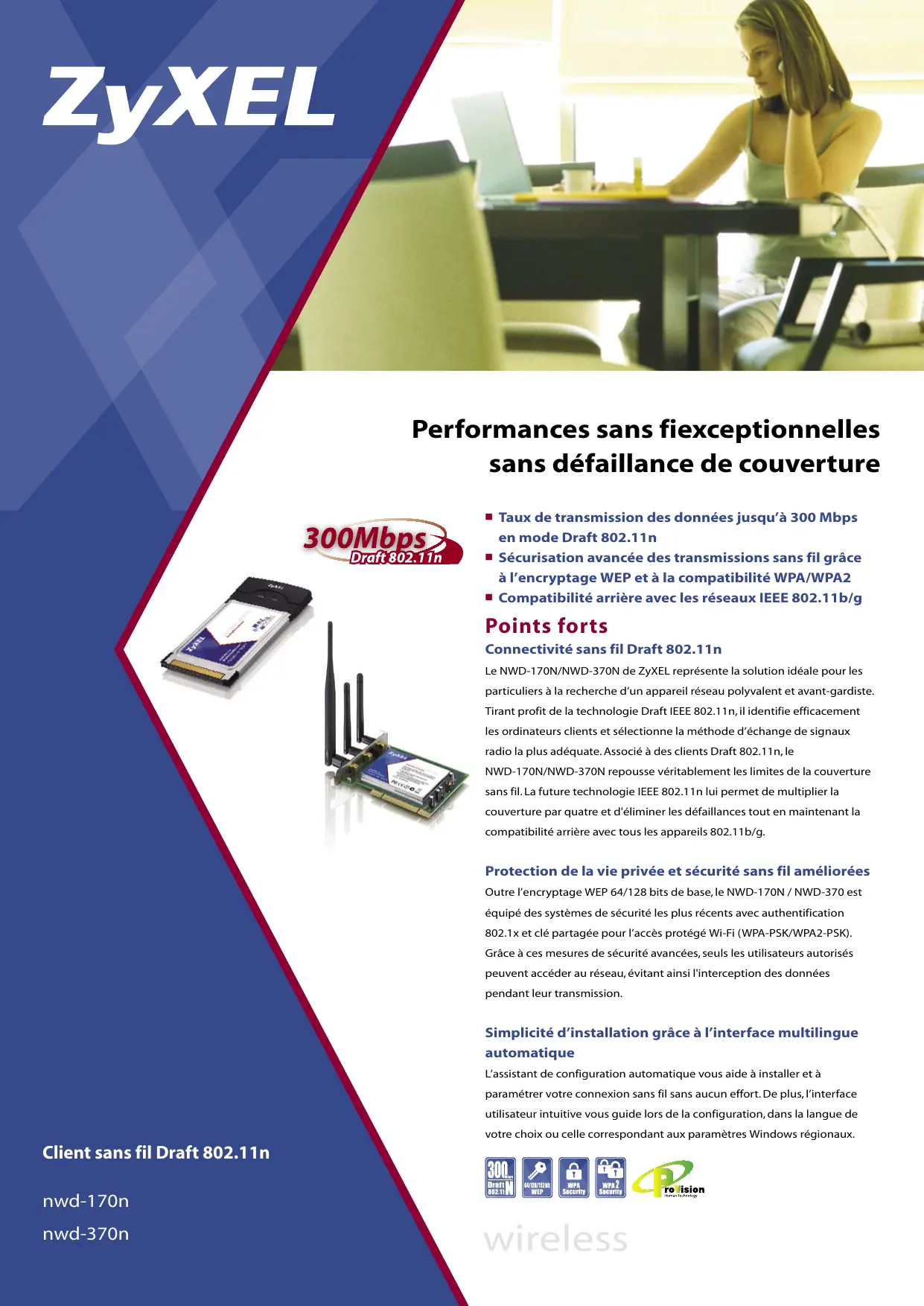

MODE D'EMPLOI NWD-370 ZYXEL

Performances exceptionnelles sans défaillance de couverture

Taux de transmission des données jusqu'à 300 Mbps en mode Draft 802.11n Sécurisation avancée des transmissions sans fil grâce à l'encryptage WEP et à la compatibilité WPA/WPA2 - Compatibilité arrêté avec les réseaux IEEE 802.11b/g

Points forts

Connectivité sans fil Draft 802.11n

Le NWD-170N/NWD-370N de ZyXEL représente la solution idéale pour les particuliers à la recherche d'un appareil réseau polyvalent et avant-gardiste. Tirant profit de la technologie Draft IEEE 802.11n, il identifie efficacement les ordinateurs clients et sélectionne la méthode d'échange de signaux radio la plus adaptée. Associé à des clients Draft 802.11n, le NWD-170N/NWD-370N repousse véritablement les limites de la couverture sans fil. La future technologie IEEE 802.11n lui permet de multiplier la couverture par quatre et d'éliminer les défaillances tout en maintenant la compatibilité arrêtée avec tous les appareils 802.11b/g.

Protection de la vie privée et sécurité sans fil améliorées

Outre l'encryptage WEP 64/128 bits de base, le NWD-170N / NWD-370 est équipé des systèmes de sécurité les plus récents avec authentication 802.1x et clé partagée pour l'accès protégé Wi-Fi (WPA-PSK/WPA2-PSK). Grâce à ces mesures de sécurité avancées, seuls les utilisateurs autorisés peuvent accéder au réseau, évitant ainsi l'interception des données pendant leur transmission.

Simplicité d'installation grâce à l'interface multilingue automatique

L'assistant de configuration automatique vous aide à installer et à paramétrer votre connexion sans fil sans aucun effort. De plus, l'interface utilisateur intuitive vous guide lors de la configuration, dans la langue de votre choix ou celle correspondant aux paramètres Windows régionaux.

Specifications

Référence	NWD-170N	NWD-370N
Nom du produit	CarteCardBus Draft sans fil 802.11n	Adaptateur PCI Draft sans fil 802.11n
Compatibilité standards	IEEE 802.11b/g et Draft 802.11n
Application	Ordinateur portable	Ordinateur de bureau
Fréquences	2.4 G ~ 2.4835 GHz
Taux de transmission	54/48/36/24/18/12/11/9/6/5,5/2/1 Mbps
Techniques de modulation	DBPSK/DQPSK/CCK/OFDM
Architecture du réseau	Mode infrastructure (client PA)
Interface de l'hôte	CardBus 32 bits	PCI
Antenne	Antenne patch interne	Antenne externe
Sécurité	Encrypted WEP 64/128 bits (Hex & ASCII), WPA et WPA2
Roaming	Compatible avec tout réseau 802.11n
Transmission courant sortant	802.11b : 18 ± 1,5 dBm @11 Mbps (18 dBm typique)802.11g : 15 ± 1,5 dBm @ 54 Mbps (15 dBm typique)802.11n (draft) : 14 ± 1,5 dBm avec HT20 & HT40 (14 dBm typique)
Sensibilité du récepteur	-72 dBm @54 M; -84 dBm @11 M; -70 dBm avec HT40
Dimensions & poids
Dimensions	115 mm (P) x 53 mm (L) x 6 mm (H)	20 mm (P) x 97,5 mm (L) x 20 mm (H)
Poids	40 g	145 g
Conditions de stockage et d'expoition	oitation
Température recommandée	0C ~ 50C
Humidité (exploitation)	20% ~ 95% (sans condensation)

Schéma d'exploitation Ordinateur portable

NWD-170N Adaptateur PCI sans fil Draft 802.11n

NWD-370N

Carte CardBus sans fil Draft 802.11n Ordinateur de bureau

sans

NBG-415N Routeur sans fil Draft 802.11n
