TUNER TNT S800 - Tuner TNT EMTEC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Tuner TNT
Caractéristiques techniques principales	Réception des chaînes TNT, prise HDMI, prise USB, compatibilité MPEG-2 et MPEG-4
Alimentation électrique	Alimentation secteur 5V
Dimensions approximatives	200 x 130 x 30 mm
Poids	500 g
Compatibilités	Compatible avec les téléviseurs équipés d'une entrée HDMI
Fonctions principales	Enregistrement de programmes, lecture multimédia via USB, guide des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, débrancher lors d'orages, respecter les normes électriques
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - TUNER TNT S800 EMTEC

Comment installer le EMTEC TUNER TNT S800 ?

Pour installer le EMTEC TUNER TNT S800, branchez-le à une prise électrique, connectez-le à votre téléviseur via un câble HDMI et suivez les instructions à l'écran pour la configuration initiale.

Pourquoi je ne reçois pas de chaînes avec mon EMTEC TUNER TNT S800 ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également si une recherche de chaînes a été effectuée dans le menu des paramètres.

Comment effectuer une recherche de chaînes sur le EMTEC TUNER TNT S800 ?

Accédez au menu principal, sélectionnez 'Recherche de chaînes' et choisissez 'Recherche automatique'. Le tuner recherchera toutes les chaînes disponibles.

Le son est absent sur mon EMTEC TUNER TNT S800, que faire ?

Vérifiez que le volume de votre téléviseur est réglé correctement et que le mode audio est bien configuré. Assurez-vous également que les câbles sont correctement branchés.

Comment réinitialiser mon EMTEC TUNER TNT S800 ?

Pour réinitialiser le tuner, accédez aux paramètres, sélectionnez 'Réinitialisation' et confirmez votre choix. Cela rétablira les paramètres d'usine.

Puis-je utiliser l'EMTEC TUNER TNT S800 avec une antenne intérieure ?

Oui, l'EMTEC TUNER TNT S800 peut être utilisé avec une antenne intérieure, mais la qualité de la réception peut varier en fonction de votre emplacement.

Comment mettre à jour le logiciel de mon EMTEC TUNER TNT S800 ?

Connectez le tuner à Internet via un câble Ethernet ou Wi-Fi, allez dans les paramètres, puis dans 'Mise à jour du logiciel' et suivez les instructions.

Mon EMTEC TUNER TNT S800 s'éteint tout seul, que faire ?

Vérifiez si le câble d'alimentation est correctement connecté. Si le problème persiste, essayez de le réinitialiser ou contactez le support technique.

Comment changer la langue de l'interface sur le EMTEC TUNER TNT S800 ?

Allez dans les paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Est-ce que l'EMTEC TUNER TNT S800 supporte la HD ?

Oui, l'EMTEC TUNER TNT S800 prend en charge les chaînes en haute définition (HD) si elles sont disponibles dans votre région.

MODE D'EMPLOI TUNER TNT S800 EMTEC

manuel d'utilisation

• numéro indigo 0,15 € TTC/min

www.intuix.net

Service Hotline [phone]*

Manuel d'utilisation

Sommaire

A propos de la clé électronique TNT FR-12 Installation du logiciel FR-12 Connecter la clé électronique TNT FR-13 Configuration initiale FR-13 Description de la barre d'outils FR-14 Regarder la TV numérique FR-15 Modes d'affichage FR-15 Enregistrement FR-16 Télétexte FR-18 EPG (Guide de programme électronique) FR-18 Guide de dépannage FR-19

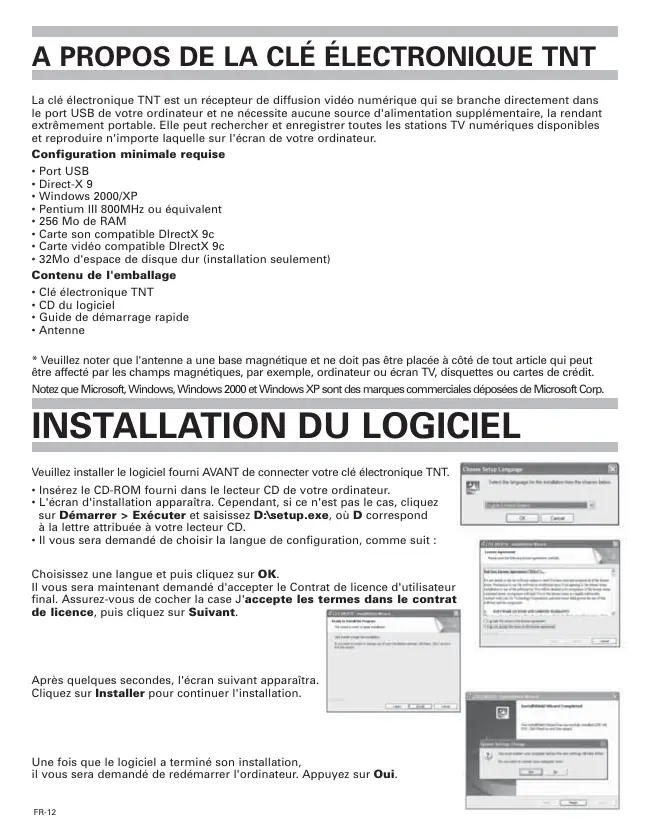

A PROPOS de la clé électronique TNT

La clé électronique TNT est un récepteur de diffusion vidéo numérique qui se branche directement dans le port USB de leur ordinateur et ne nécessite aucune source d'alimentation supplémentaire, la rendant extrêmement portable. Elle peut rechercher et enregistrer toutes les stations TV numériques disponibles et reproduire n'importe laquelle sur l'écran de votre ordinateur.

Configuration minimale requise

• Port USB
• Direct-X 9
• Windows 2000/XP
• Pentium III 800MHz ou équivalent 256 Mo de RAM
• Carte son compatible DirectX 9c
• Carte vidéo compatible DirectX 9c
• 32Mo d'espace de disque dur (installation seulement)

Contenu de l'emballage

• Clé électronique TNT CD du logiciel
• Guide de démarrage rapide Antenne
• Veillez noter que l'antenne a une base magnétique et ne doit pas être placée à côté de tout article qui peut être affecté par les champs magnétiques, par exemple, ordinateur ou écran TV, disquettes ou cartes de cr

Installation du logiciel

Veuillez installer le logiciel fourni AVANT de connecter votre clé électronique TNT.

• Insérez le CD-ROM fourni dans le lecteur CD de votre ordinateur.
• L'écran d'installation apparaîtra. Cependant, si ce n'est pas le cas, cliquez sur Démarrer > Exécuter et saisissez D:\setup.exe, où D correspond à la lettre attribuée à votre lecteur CD.
• Il vous sera demandé de choisir la langue de configuration, comme suit :

Choisissez une langue et puis cliquez sur OK. Il vous sera maintenant demandé d'accepter le Contrat de licence d'utiliser final. Assurez-vous de cocher la case J'accepte les termes dans le contrat.

de licence, puis cliquez sur Suivant.

Après quelles secondes, l'écran suivant apparaitra. Cliquez sur Installer pour continuer l'installation.

Une fois que le calculi est terminé son installation, il vous sera demandé de redémarrer l'ordinateur. Appuyez sur Oui.

Connecter la clé électronique TNT

Retirez le capuchon de la clé électronique TNT, localisez un port USB libre sur votre ordinateur et branchez la clé. Une fois que l'ordinateur détecte le nouveau matériel, l'assistant Nouveau matériel commencera.

Le TNT Tuner est un périphérique compatible USB 2.0, vous pourrez recevoir le message suivant s'il est branché dans un port USB 1.1. Le TNT marchera néanmoins avec l'USB 1.1.

Cliquez simplement sur le X en haut à droite de ce message

Pour faire disparaître ce dernier.

Vous verrez plusieurs messages pendant l'installation de la clé électronique TNT.

Veuillez être patient, ce processus prend quelques minutes.

Double-cliquez sur l'icone Sawyer TV, qui apparait sur votre bureau.

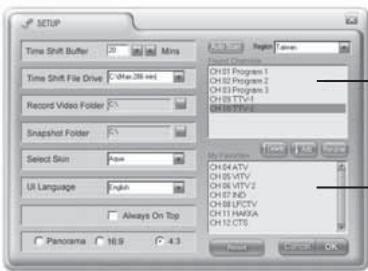

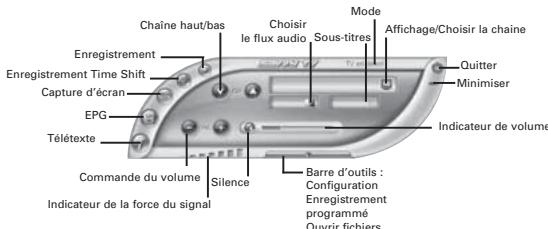

Le panneau d'affichage et celui de contrôle Savy TV apparaîtront (Notez qu'il peut n'y en avoir jusqu'à ce que les chaînes seront recherchées pour la première fois).

Fenêtre supérieure (toutes les chaînes trouvées par recherche automatique)

Fenêtre inférieure (toutes les chaînes disponibles pour l'utilitaire)

Tampon Time Shift: Spécifiez le Time Shift maximum permissible - Lecteur de fichier Time Shift: naviguez à l'emplacement où vous voudriez stocker temporairement les programmes décalés (Monte aussi l'espace de disque maximum disponible pour Time Shift) Dossier Enregistrement vidéo: Naviguez à l'emplacement où les programmes enregistrés seront stockés Dossier instantané : Naviguez à l'emplacement où vous voudriez stocker les images instantanées - Sélection habilitation: Choisissez votre habillement préférent pour le logiciel Sawyer TV - Langue IU : Choisissez quelle langue vous voulez pour l'interface utilisateur. Toujours en haut : Cochez cette case si vous préférez que le panneau d'affichage ne soit pas masqué par d'autres fenêtres Panorama / 16:9 / 4:3 : Choisissez les proportions d'écran qui correspondent le mieux à vos besoins

La fenêtre supérieure affiche les chaînes trouvées en appuyant sur Recherche automatique*. La fenêtre inférieure affiche les chaînes que vous désirez rendre disponibles pour vous. Vous pouvez ajouter des chaînes individuelles en mettant en évidence la chaîne de votre choix (dans la fenêtre supérieure) et en cliquant sur Ajouter.

Pour supprimer des stations individuelles de la fenêtre inférieure, mettez en évidence la station que vous voulez supprimer, et puis cliquez sur Supprimer. Pour nommer n'importe quelle chaîne dans la fenêtre inférieure, mettez en évidence la chaîne que vous voulez renommer, cliquez sur Renommer et saisissez un nom.

*Recherche automatique : Appuyez pour automatiquement rechercher et enregistrer les chaînes disponibles. (Assurez-vous d'abord que la région correcte est sélectionnée). Ceci doit être effectué avant de regarder la TV.

Lancer le logiciel sawyer TV

Pour commencer à regarder la TV numérique, double-cliquez simplement sur l'icône Sawyer TV, qui apparait sur votre bureau. Le logiciel peut prendre quelques secondes avant d'apparaitre.

Changer de chaîne

Il y a deux façons de changer de chaîne.

1. Navigue de chaîne en chaîne, en utilisant les boutons Chaîne suivante/précédente (vous pouvez aussi utiliser les touches de curseur haut/bas du clavier ordinateur).
2. Allez directement à une chaîne, en choisissant une chaîne dans le menu déroulant. (Clique sur cette fenêtre pour afficher la liste).

Ajuster le volume

Pour ajuster le volume, cliquez sur les boutons de volume gauche (diminuer) ou droit (augmenter). Vous pouvez aussi utiliser les touches de curseur gauche/droite du clavier de l'ordinateur. La barre d'indication de volume vous montrera le niveau du volume.

Choisir le flux audio

Certaines chaînes vous permettent une écoute de différents flux audio (par exemple, une seconde langue peut être offerte). Si c'est le cas, vous pouvez cliquer ici pour désigner un flux particulier. Notez que ce service n'est pas disponible sur toutes les chaînes.

Silence

Pour couper momentanément le son, appuyez sur le bouton silence à côté de l'indicateur de volume. Lorsque le son est sous silence, une ligne rouge barre le symbole de haut-parleur. Pour activer le son à nouveau, appuyez sur le bouton silence.

Instantané

Pour faire une capture d'écran, cliquez sur ce bouton. Pour visualiser l'image plus tard, naviguez à l'emplacement des instantanés (spécifié dans l'écran Configuration) et double-cliquez sur le fichier. Il sera ouvert par tout logiciel de visionnement d'image par défaut.

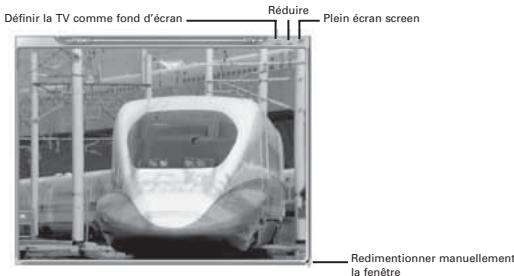

Affichage en fond d'écran

Cette option définira l'écran TV comme fond d'écran d'ordinateur (mode plein écran). Toute autre fenêtre ou fenêtre sera placée au-dessus de l'écran TV.

Le mode de visionnement normal peut être restauré à partir de la barre des tâches Windows (voir la remarque ci-dessous).

Réduire la fenêtre

Cette option réduira l'écran. Il peut être restauré à partir de la barre des tâches (Voir la remarque ci-dessous).

Écran plein

Clique n'importe où sur l’écran pour revenir au mode de visionnement normal.

L'écran d'affichage et le panneau de contrôle peuvent être restaurés à partir de la barre des tâches comme suit :

• Cliquez droit sur l'onglet Sawyer TV dans la barre des tâches Windows.
• Sélectionnez Restaurer le panneau d'affichage ou Restaurer le panneau de contrôle.

Notez que si vous êtes actuellement en mode Fond d’écran, vous aurez besoin de sélectionner l’option Mode fenêtre pour revenir au mode de visionnement normal.

Enregistrement en direct

Pour enregistrer ce qui est actuellement affiché à l'écran, appuyez simplement sur le bouton enregistrer. Appuyer sur ce bouton lancera instantanément l'enregistrement du programme actuel. Pour arrêter l'enregistrement, appuyez sur le bouton stop.

Enregistrement time shift

L'enregistrement Time Shift est très utile lorsque vous visionnez un programme et devez quitter l'écran des yeux un moment, par exemple si le téléphone sonne.

Pour activer l'enregistrement Time Shift, appuyez simplement sur le bouton Time Shift.

Ceci commencera de décaler le programme actuellement visionné. Lorsque vous revenez à l'ordinateur, vous pouvez utiliser les boutons avancerapide ou rembobinage pour rechercher dans l'enregistrement. Vous pouvez aussi appuyer sur le bouton dire pour mettre en pause ce que vous visionnez. Aucun de ces boutons n'affecte le processus d'enregistrement. Pour arrêter l'enregistrement time shift, appuyez sur le bouton stop. Veuillez-vous reporter à la page suivante pour plus d'informations à propos du panneau.

de contrôle enregistrement/lecture.

Le panneau de contrôle enregistrement/lecture diffère légèrement du panneau de contrôle standard, avec les boutons suivants ajustés :

Rembobiner

Pause

Lecture

Stop

Avance rapide

Le glisseur montre à quel point dans l'enregistrement vous êtes. Pendant la lecture, vous pouvez aussi déplacer le glisseur avec la souris au lieu d'utiliser les boutons rembobinage/avance rapide.

Enregistrement programme

Appuyez sur le bouton enregistrement programme dans la barre d'outils étendue.

Ceci ouvrira la fenêtre Enregistrement programme, comme suit :

Pour programmer un enregistrement, vous aurez besoin de saisir les informations suivantes :

1. La date

Cliquez sur une date dans la fenêtre en haut à droite. Par défaut, la date d'aujourd'hui sera déjà mise en évidence (surlignée en bleu).

2. Les heures de début et de fin de l'enregistrement

Celles-ci doivent être écrites en format de 24 heures, par exemple trois heures trente de l'après-midi sera écrit 15:30.

3. La chaîne

Choisissez une chaîne de la liste.

4. La fréquence de l'enregistrement

Pour la fréquence, vous pouvez désirer ce qui suit à partir de la liste déroulante :

Enregistrement simple (sera affiché en orange),

Enregistrement quotidien (sera affiché en violet), ou

Enregistrement hebdomadaire (sera affiché en vert).

Une fois que vous avez programmé l'enregistrement, appuyez sur Ajouter. Vous pouvez alors ajouter d'autres enregistrements programmés à la liste, en vous rappelant d'appuyer sur Ajouter après chacun d'eux.

En dessous de la liste de chaînes, vous verrez une représentation de l'espace de disque attribué pour stocker les enregistrements. Le bleu affiche quel espace de disque a déjà été utilisé, le jaune représente l'espace alloué aux enregistrements programmes et la zone rouge affiche l'espace de disque disponible.

Notez que le logiciel Sawyer TV devra être exécuté lorsqu'il est temps de démarrer l'enregistrementprogramme. Si vous regardez une autre chaine au moment où l'enregistrement programme doit commencer, le logiciel change automatiquement de chaine.

Visionner un programme enregistré

Appuyez sur le bouton de fichiers enregistrés (dans la barre d'outils étendue).

Appuyer sur ce bouton ouvrira une fenêtre de navigation qui vous permettra de rechercher les fichiers mpg/mpeg enregistrés. Notez que cette méthode vous permet de visualiser les enregistrements programmés ainsi que les enregistrements en direct.

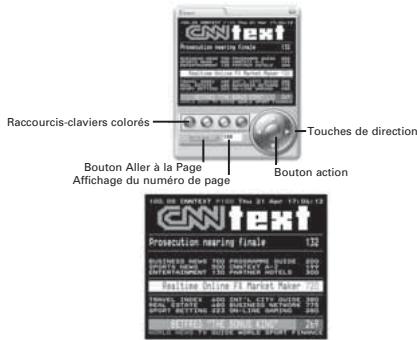

Le logiciel de TV numérique Sawyer TV permet d'accéder au Télétexte.

Pour ce faire, cliquez sur le bouton Téletexte sur le panneau de commande.

Le panneau de commande Téletexte et l'écran d'affichage Téletexte apparaîtront comme suit :

Il y a plusieurs façons de naviguer en mode Télétexte.

Les touches de direction gauche/droite peuvent être utilisées pour se déplacer à travers les pages téletexte.

Si des sous-pages sont disponibles, alors les touches de déplacement du curseur haut/bas peuvent être utilisées pour naviguer à travers celles-ci. Par exemple sur la figure ci-dessus la page est 100 et la sous-page est 08.

Le champ affiche le nombre de page qui peut être saisi directement. Avant que le nombre de page est saisi, cliquez sur le bouton Aller à la Page afin d'aller à cette page.

Les quatre boutons colorés (rouge, vert, jaune et bleu) peuvent être utilisés comme raccourcis-claviers pour aller directement aux liens colorés qui apparaissent au bas de l'affichage de l'écran télétexte.

Le bouton action vous permet de choisir n'importe quel numéro de page affichée à l'écran.

Une fois que le bouton action a été appuyé, il changera de couleur. Vous pouvez alors utiliser les touches de direction haut/bas pour naviguer sur l'écran. Une fois que la page à laquelle vous voudriez aller est mise en évidence, appuyez sur le bouton action à nouveau pour aller à cette page.

EPG (guide de programme électronique)

Le logiciel Sawy TV est compatible EPG. Ceci signifie que vous pouvez avoir un accès instantané à la liste des programmes qui vous sont disponibles.

Pour accéder à cette caractéristique, cliquez sur le bouton EPG du panneau de contrôle.

Vous trouverez une liste des chaînes en bas à gauche.

Elles peuvent être consultées à l'aide des flèches vers le haut et bas au-dessus de la liste.

Cliquez sur n'importe laquelle de ces chaînes changera la chaîne que vous regardez actuellement (mis en évidence en vert, avec les programmes mis en évidence en bleu).

En haut à gauche apparaît la date. En haut de la section principale, vous verrez l'heure.

Les boutons permettent de faire défiler la date ou l'heure et de consulter les programmes.

Notez que certaines chaînes peuvent ne pas offrir la fonction EPG.

Problème

Aucune image

Aucun Son

Impossible d'affiner la qualité d'affichage et de réception

La performance de l'image est médiocre

Un message d'erreur apparait lorsque vous marrez le logiciel, disant "Veuillez brancher le syntoniseur".

Le tuner chauffe pendant l'utilisation

Raisons possibles

La fréquence choisie est une fréquence de radio

Le mode silence est activé

Le niveau du volume est réglé trop bas

Signal médiocre

Mauvais pays dans les paramètres

Votre PC n'utilise pas la dernière version de Direct X

Le matériel de l'ordinateur ne correspondant pas à la configuration minimale requise

Trop de programmes sont utilisés en même temps

Signal médiocre

L'ordinateur portafit utilise l'alimentation de batterie

La clé électronique n'est pas branchée

Les composants électroniques du tuner génèrent naturellement de la chaleur

Solution

Aucune image n'apparaîtra sur les chaînes radio

Cliquez sur l'icône haut-parleurs à côté de l'indicateur de volume pour restaurer le son

Augmenter le volume

Dépanner l'antenne pour une mise en œuvre réceptionnée

Choisissez le pays correct dans Configuration

Téléchargez la dernière version de DirectX

Mettez à niveau le matériel pour correspondre à la configuration minimale requise

Fermer les programmes inutiles

Déplacez l'antenne pour une nouvelle réception

Essayez de brancher l'ordinateur portable dans la source d'alimentation

Branchez la clé électronique, vous ou si nécessaire, débranchez et rebranchez

Ceci ne nuit pas au fonctionnement de cette PC ; la température du tuner se stabilise au bout d'une quarantaine de minutes

Qu'est-ce que la TNT?

La TNT ou télévision Numérique Terrestre est une évolution majeure dans l'histoire de la télévision. L'arrivée de la couleur dans les petites lucarnes françaises en 1967 a apporté davantage de confort. En 2005, la TNT a révolutionné à la fois l'image et le son de votre TV : Son Dolby Digital 5.1, et images haute résolution, qualité DVD.

18 Chaînes gratuites

En conservant votre installation actuelle (TV reliée à une antenne râteau), un adaptateur TNT vous permet de recevoir 18 chaînes TV, gratuitement, et sans aucun abonnement.

Votre zone est-elle couverte par la TNT ?

Couverture en septembre 2005 : 50 % de la population française sera couverte dans des zones couvertes par la TNT - voir carte ci-dessous.

Couverture théorique Juin 2006: 65% de la population française

Zones couvertes
