Type de produit	Prise RJ45 blindée Catégorie 6 (STP)
Normes	Cat.5e, Cat.6, CEI 11801, A-Tick, C-Tick
Dimensions (L x H x P)	50 mm x 50 mm x 38 mm
Poids	30 g
Alimentation	Non applicable (passif)
Fonctions principales	Connexion réseau RJ45, support UTP/FTP/STP, débit jusqu'à 1 Gbit/s (Cat.6)
Matériaux	Plastique et contacts métalliques plaqués or
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP20
Coloris	Blanc (standard)
Montage	Encastré, fixation par vis, profondeur minimale 38 mm
Conformité	CE, REACH, RoHS
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Installation électrique conforme NFC 15-100, utilisation hors tension
Pièces détachées et réparabilité	Plaque et enjoliveur vendus séparément (réf. 843 36/37/39/40/41)
Informations générales	Marque : LEGRAND, Modèle : 843 44, Catégorie : Prise électrique et connectique réseau

FOIRE AUX QUESTIONS - 843 44 LEGRAND

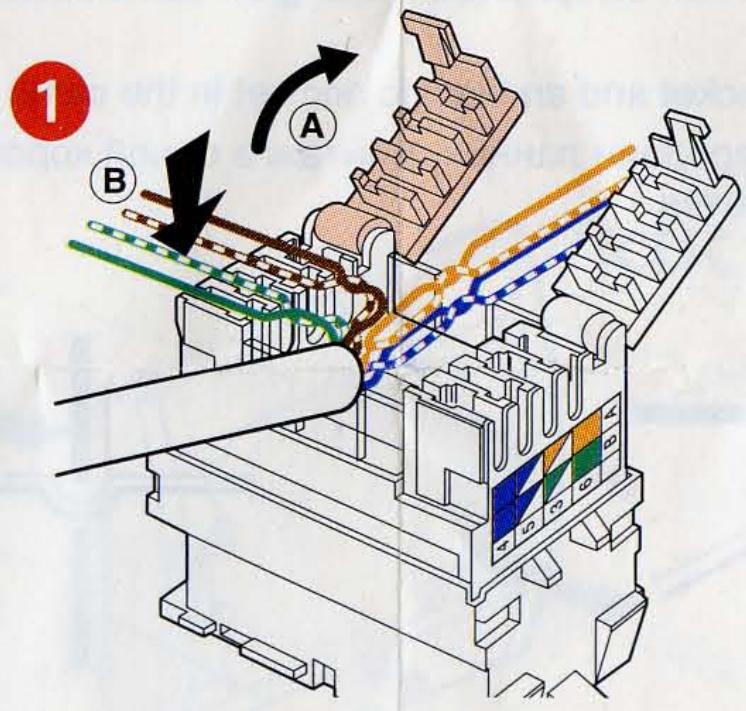

Comment raccorder le câble sur la prise 843 44 ?

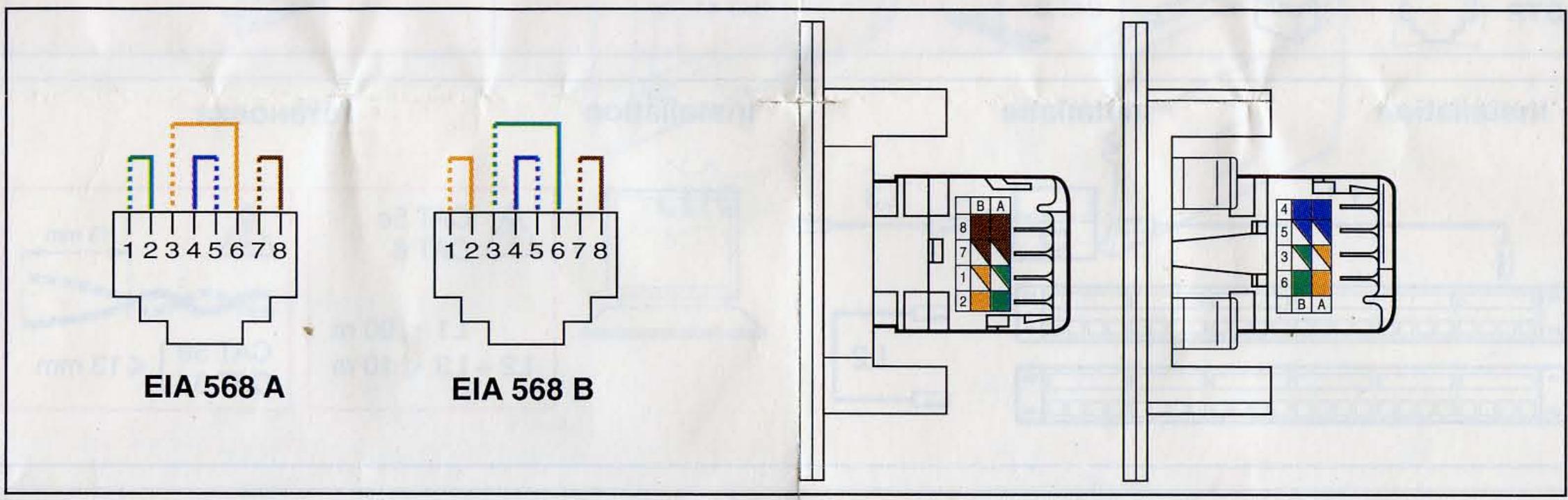

Dénudez le câble sur 50 mm, puis séparez les paires. Suivez le code couleur T568A ou T568B pour le raccordement dans le connecteur RJ45. Verrouillez le couvercle après insertion.

Quels types de câbles sont compatibles ?

La prise supporte les câbles UTP, FTP et STP (blindés). Elle est conçue pour les câbles de catégorie 5e et 6.

La plaque de finition est-elle fournie ?

Non, la plaque et l'enjoliveur ne sont pas inclus. Vous devez les commander séparément sous les références 843 36/37/39/40/41.

Quelle est la profondeur minimale requise pour le montage ?

Le boîtier d'encastrement doit avoir une profondeur minimale de 38 mm pour permettre le montage et le câblage.

Puis-je utiliser cette prise avec un câble Catégorie 7 ?

Non, cette prise est homologuée uniquement pour les catégories 5e et 6. L'utilisation d'un câble Cat.7 n'est pas garantie.

Comment fixer la prise dans le boîtier ?

Utilisez les vis fournies (non incluses dans le pack) pour fixer le support de la prise sur le boîtier d'encastrement. Assurez-vous que la profondeur est d'au moins 38 mm.

Le connecteur est-il blindé ?

Oui, le modèle 843 44 est blindé (STP) et compatible avec les câbles FTP et STP pour une protection contre les interférences électromagnétiques.

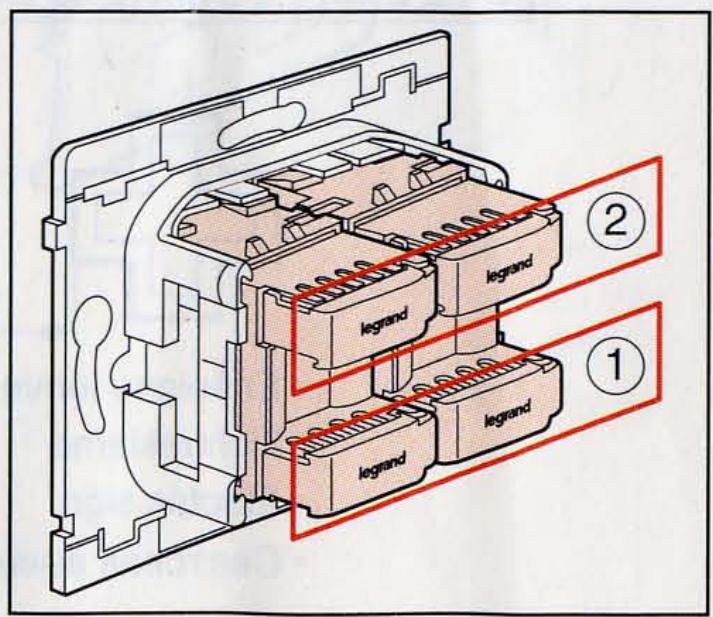

Puis-je raccorder deux câbles sur une seule prise ?

Non, cette prise est conçue pour un seul câble réseau. Pour deux connexions, utilisez un module double (réf. 843 45).

Comment nettoyer la prise ?

Nettoyez l'extérieur avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager les contacts.

La prise est-elle compatible avec les systèmes Legrand de type Mosaic ?

Oui, le module 843 44 s'intègre dans les plaques Mosaic Legrand. Vérifiez la compatibilité avec le mécanisme de votre plaque.

MODE D'EMPLOI 843 44 LEGRAND

UTP	FTP	SFTP
réf. 332 62	réf. 332 62	réf. 332 62
1 50 mm	1 50 mm	1 50 mm
50 mm	50 mm	10 mm SFTP 50 mm
UTP	FTP

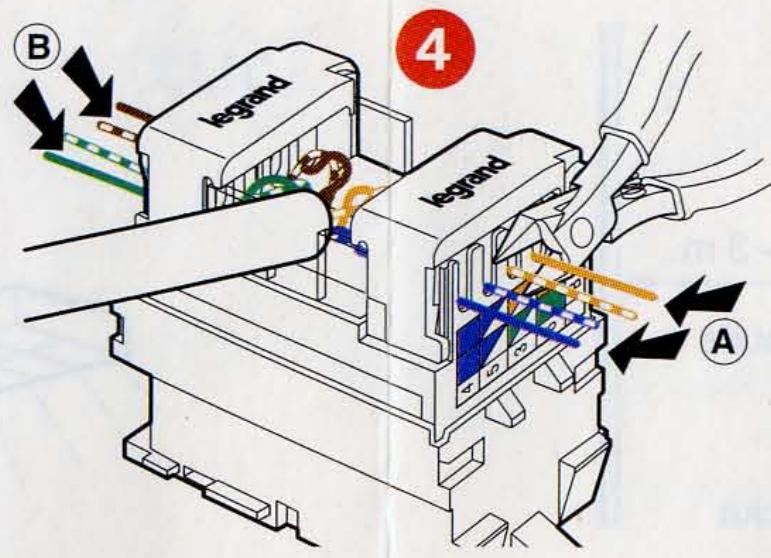

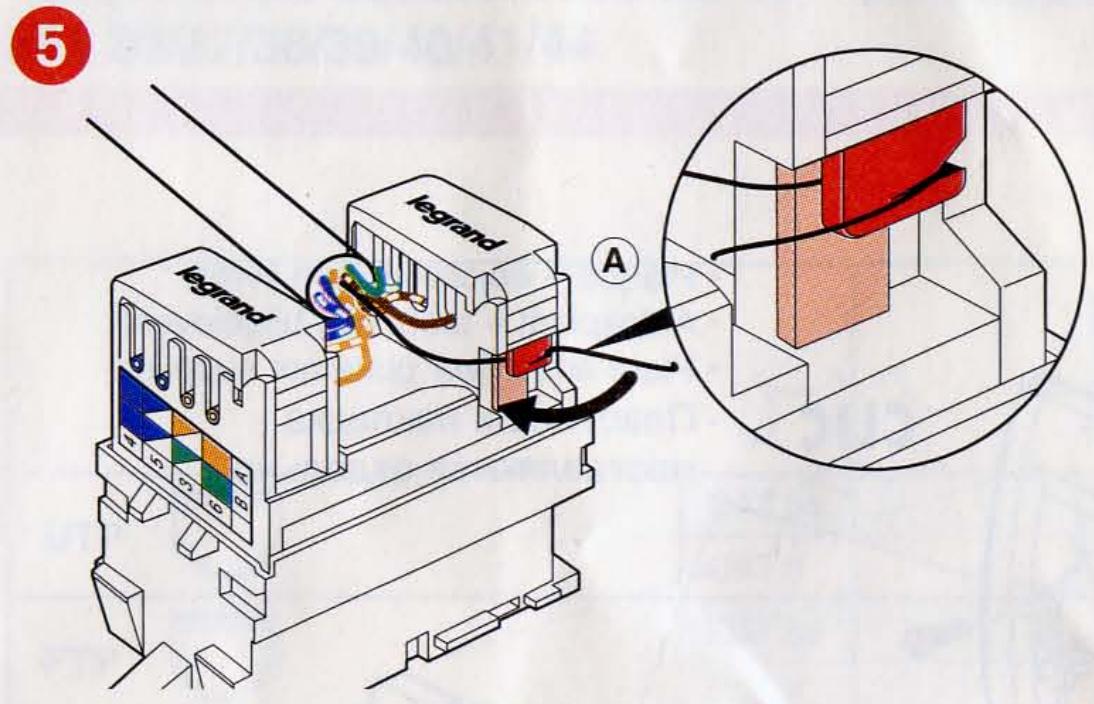

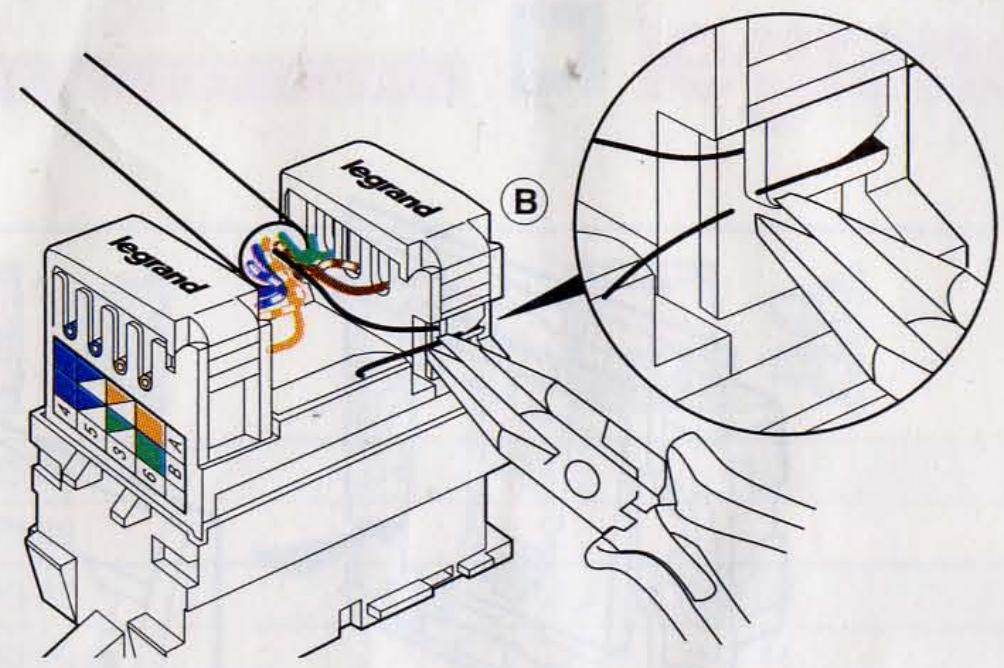

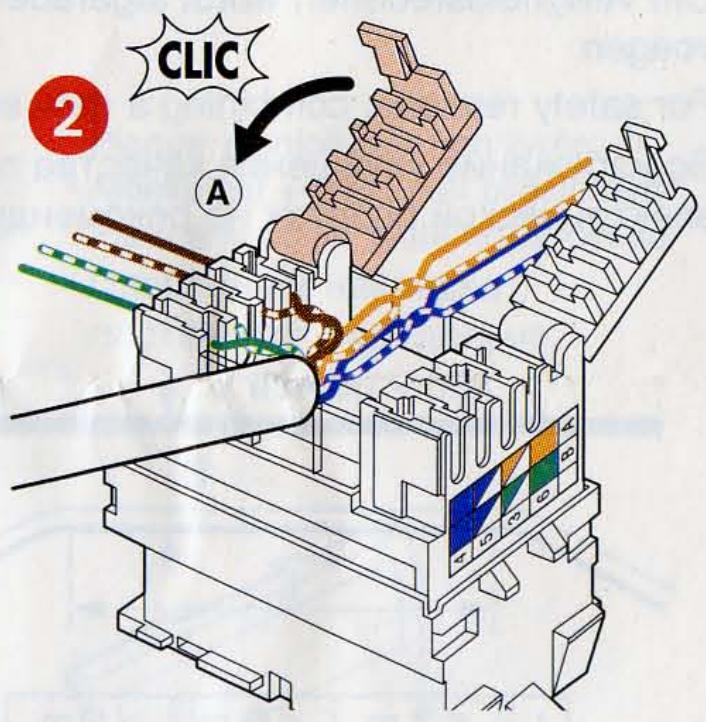

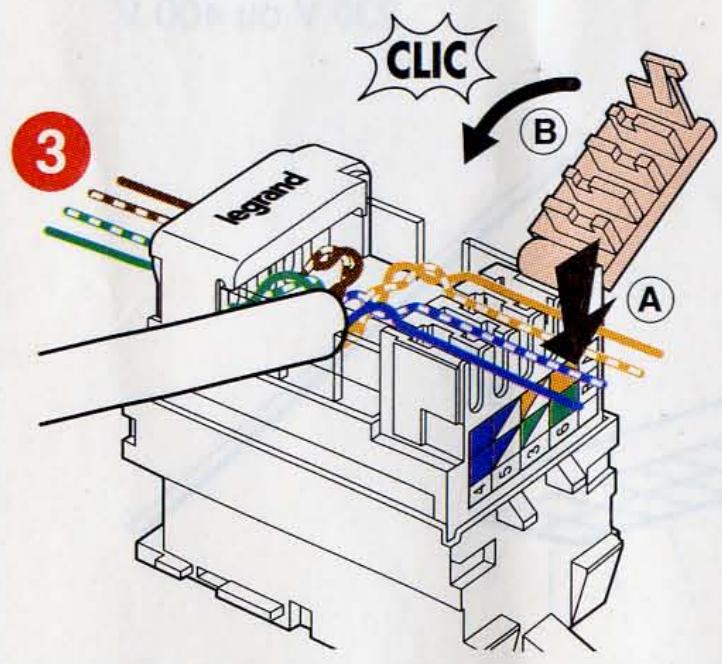

Raccordement

Aansluiting

- Connection

- Покlioарноаe -

UTP / FTP / STP

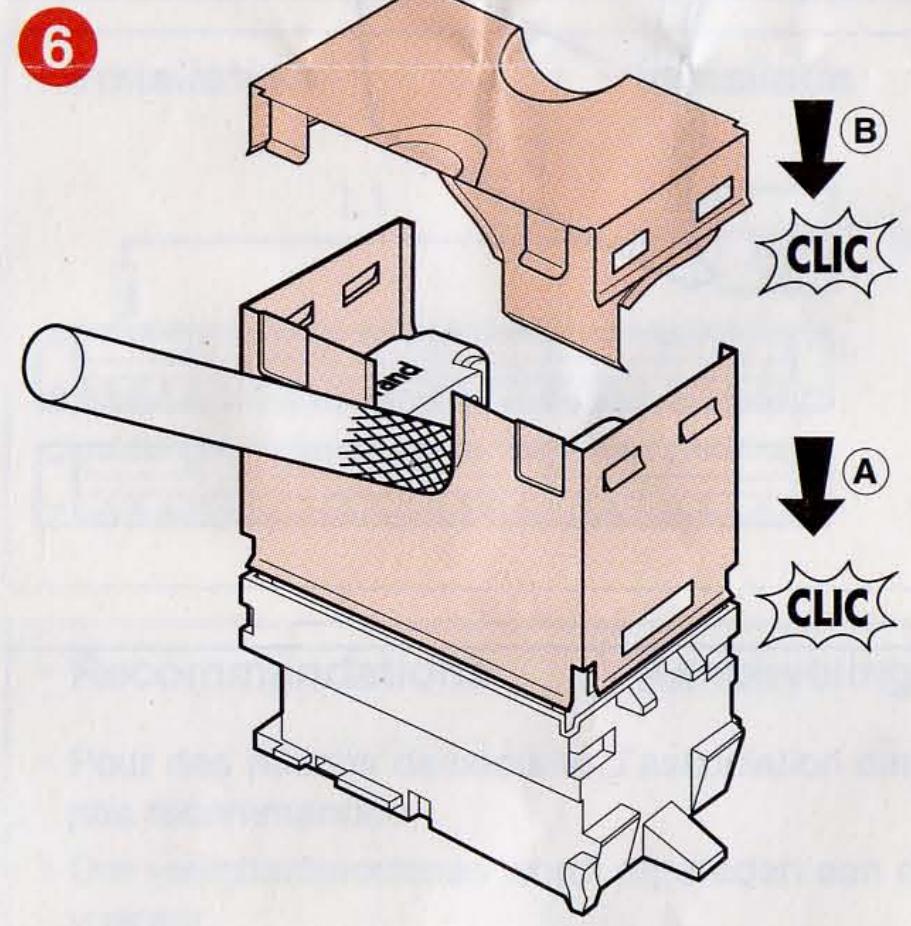

Raccordement

Aansluiting

• Connection

• Покlioарноаeнne

FTP

STP

• Approval

Austel permit number N646

A-Tick

CAT. 5 e

CAT.6

C-Tick

CEI

11801

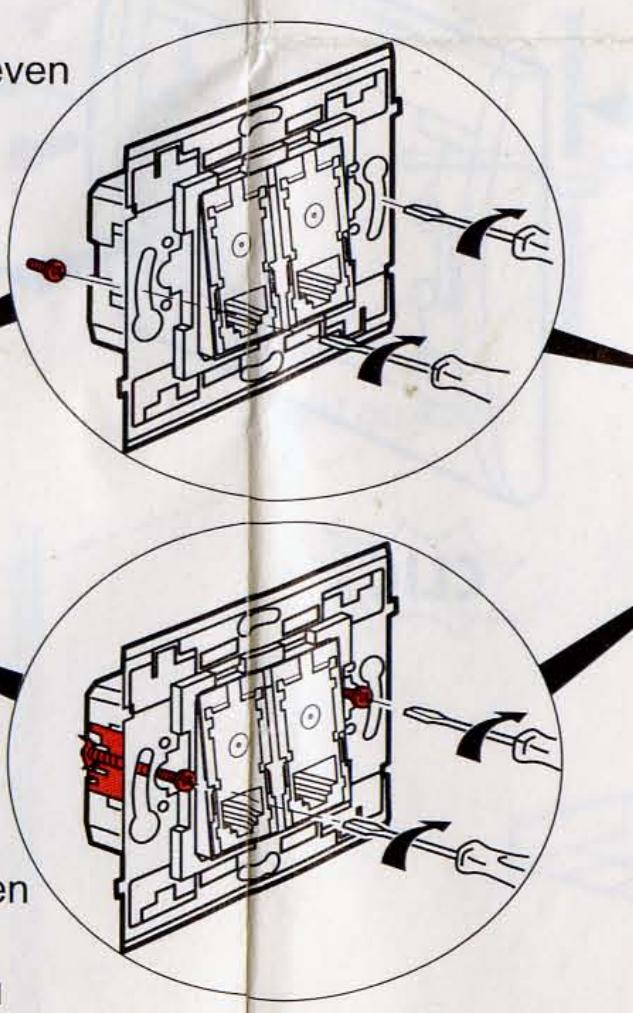

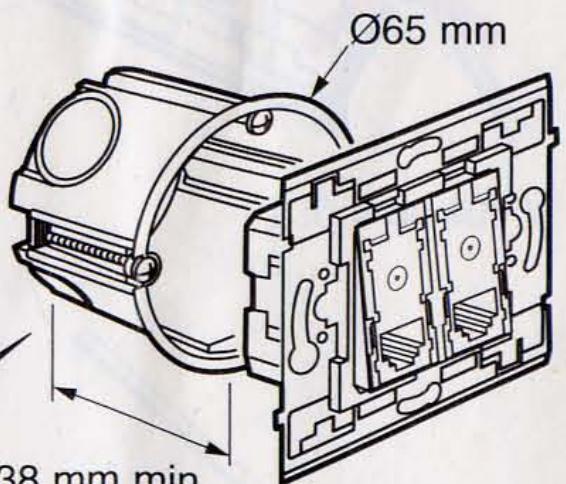

• Fixation

• Bevestiging

Fixing

Kpeпенье

• 38 mm min.
• min. 38 mm
• 38 mm min.
  38 MM MNHnMym

A vis
- Met schroeven
Screw
BnHTOBoe

• 38 mm min.
  min. 38 mm

• 38 mm min.
  38 MM MNHnMym

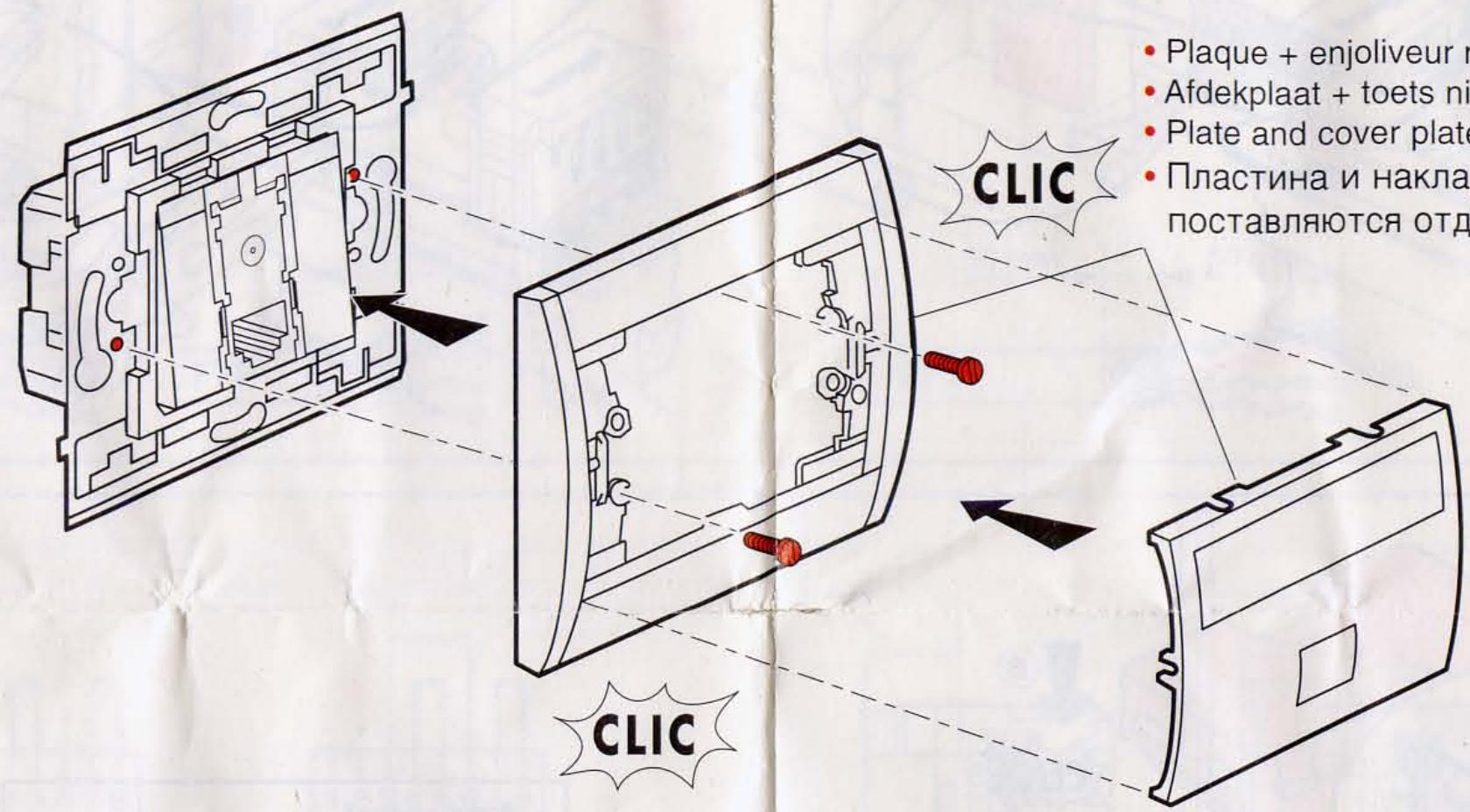

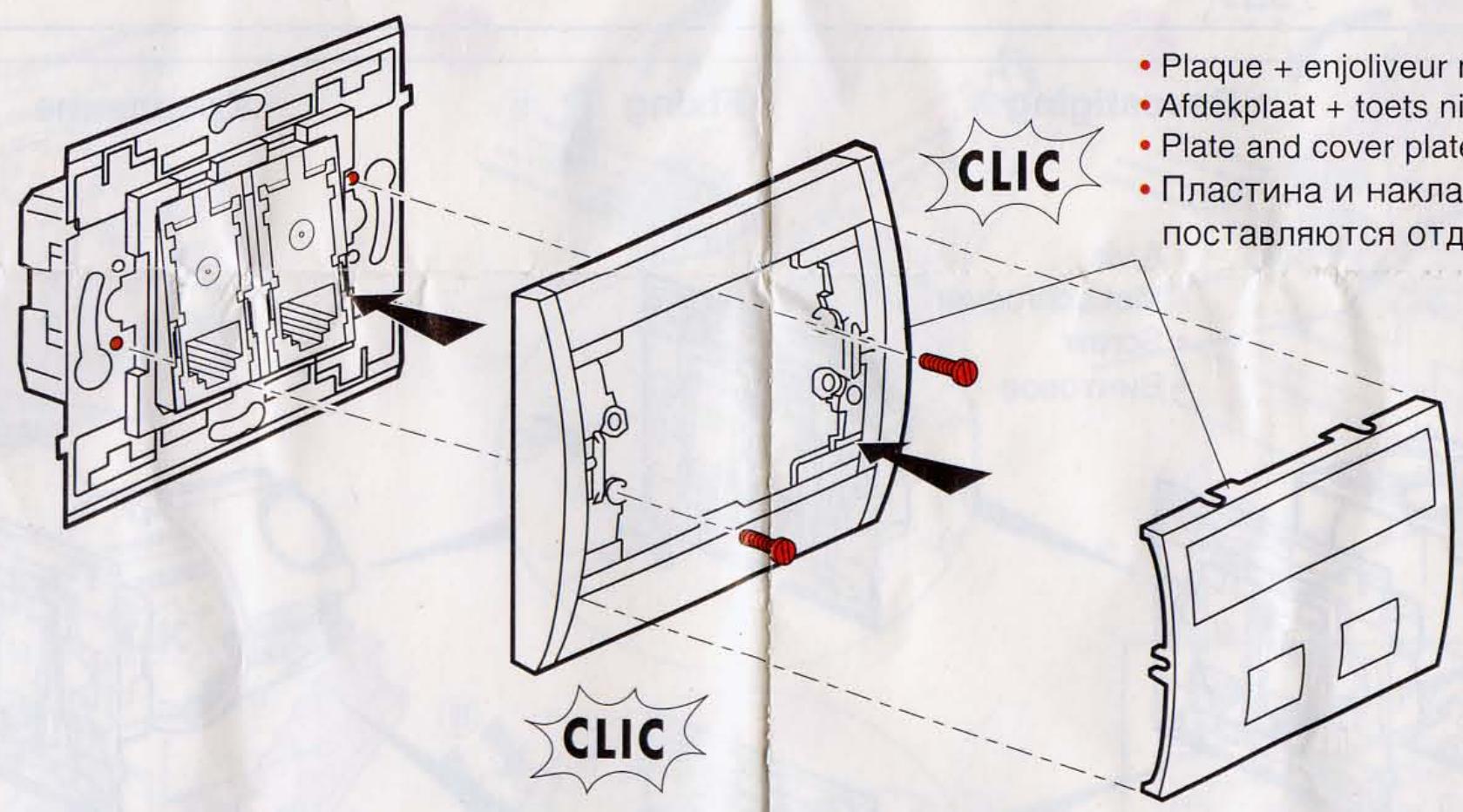

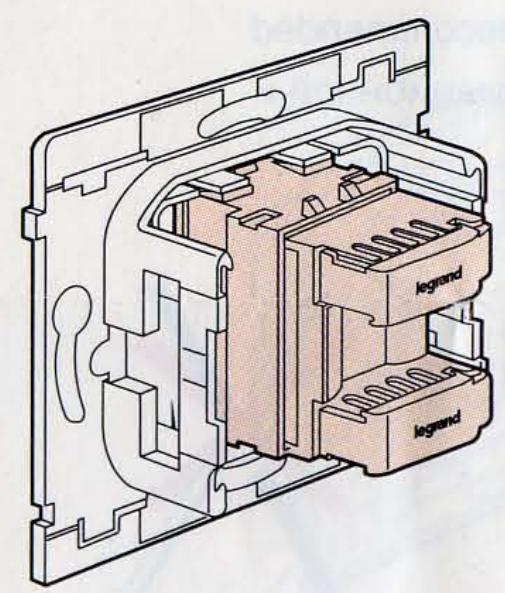

• Montage

• Montage

Assembly

C60pKa

843 36/37/39/40/41

• Plaque + enjoliveur non livrés.
• Afdekplaat + toets nicht bijgeleverd
• Plate and cover plate not supplied
• Пл actин ha NaKlaДka NOCTaBJIOTc OTdEJIbHO

843 38/44

• Plaque +,enjoliveur non livres.
• Afdekplaat + toets nicht bijgeleverd
• Plate and cover plate not supplied
• Пл actин ha NaKlaДka NOCTaBJIOTc OTdEJIbHO
