Type de produit	Prise réseau RJ45
Marque	LEGRAND
Modèle	843 39
Catégorie	Catégorie 5e / 6
Type de câble supporté	UTP, FTP, STP (SFTP)
Dimensions (profondeur)	50 mm
Profondeur d'encastrement minimale	38 mm
Matériau	Plastique auto-extinguible
Couleur	Blanc
Alimentation	Passive (non alimentée)
Fonctions principales	Connexion réseau pour câblage structuré, compatible UTP/FTP/STP
Normes	ISO/CEI 11801, A-Tick, C-Tick, Austel
Fixation	Par vis (entraxe 38 mm minimum)
Usage	Intérieur
Température de fonctionnement	-10 °C à +60 °C
Poids	Environ 20 g
Section de câble	AWG 22 à 24
Type de connecteur	RJ45 femelle (prise à connecter)
Installation	À encastrer ou sur platine
Garantie	2 ans

FOIRE AUX QUESTIONS - 843 39 LEGRAND

Comment brancher un câble réseau sur cette prise ?

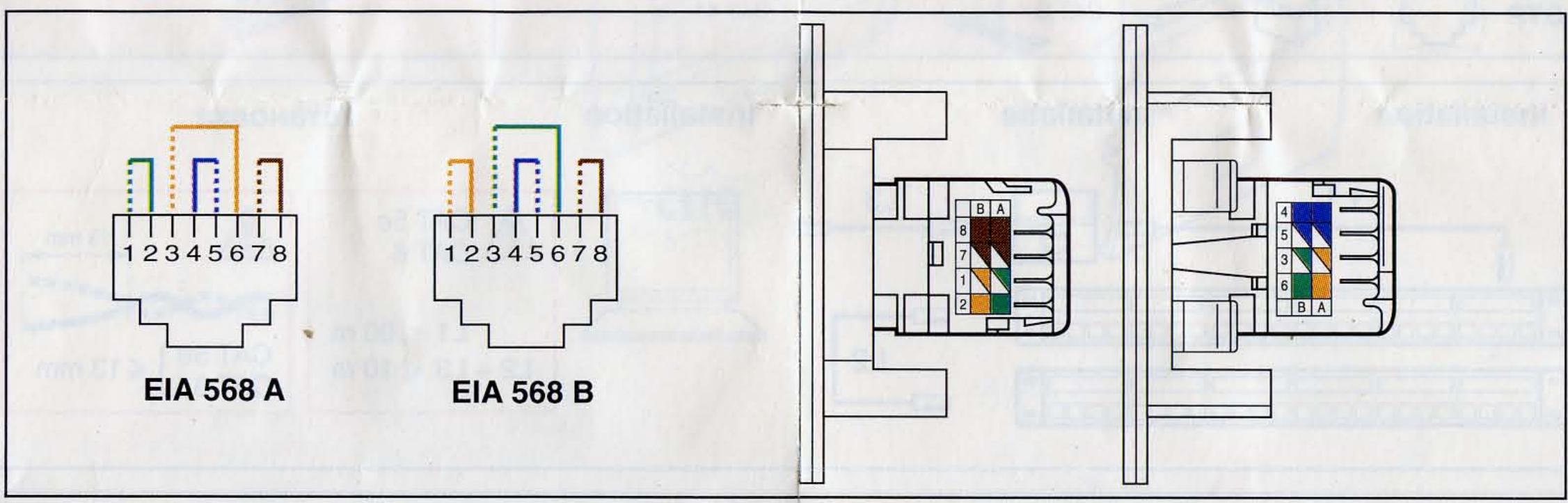

Dénudez le câble sur 50 mm, puis insérez les fils dans les connecteurs IDC selon le schéma de câblage T568A ou T568B. Utilisez un outil de perforation pour enfoncer les fils. Référez-vous au plan de raccordement fourni.

Quels types de câbles sont compatibles ?

Cette prise supporte les câbles UTP, FTP et STP (SFTP) en catégorie 5e ou 6. Assurez-vous que le câble est de section AWG 22 à 24.

Quelle est la différence entre UTP et FTP ?

L'UTP (Unshielded Twisted Pair) n'a pas de blindage. Le FTP (Foiled Twisted Pair) possède un blindage global en aluminium. Le STP (Shielded Twisted Pair) a un blindage individuel par paire. La prise 843 39 est compatible avec les trois.

Comment fixer la prise dans un boîtier ?

La prise se fixe à l'aide de vis avec un entraxe minimum de 38 mm. Vissez-la dans un boîtier d'encastrement standard en respectant la profondeur minimale indiquée.

Est-ce compatible avec la norme CAT6 ?

Oui, la prise est certifiée Catégorie 6 selon la norme ISO/CEI 11801. Elle supporte des fréquences jusqu'à 250 MHz.

Puis-je utiliser cette prise pour le téléphone ?

Oui, vous pouvez l'utiliser pour un réseau téléphonique RJ45, mais le câblage doit être adapté (2 paires suffisent pour le téléphone). Respectez le plan de câblage T568A.

Comment tester la connexion après installation ?

Utilisez un testeur de câble réseau pour vérifier la continuité et l'affectation des broches. Un testeur certifié CAT6 confirmera les performances.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur minimale d'encastrement est de 38 mm. La profondeur totale de la prise est de 50 mm, prévoyez donc un boîtier adapté.

La prise est-elle blindée ?

La prise elle-même n'est pas blindée, mais elle accepte les câbles blindés (FTP/STP). Pour une compatibilité blindée, utilisez une prise de la gamme Mosaic aux réf. 332 62.

Comment retirer le câble une fois inséré ?

Les contacts IDC sont conçus pour une insertion définitive. Pour retirer le câble, utilisez un outil de retrait IDC ou coupez le câble et recommencez. Il n'est pas conseillé de réutiliser le même point de connexion.

MODE D'EMPLOI 843 39 LEGRAND

UTP	FTP	SFTP
réf. 332 62	réf. 332 62	réf. 332 62
1 50 mm	1 50 mm	1 50 mm
50 mm	50 mm	10 mm SFTP 50 mm
UTP	FTP

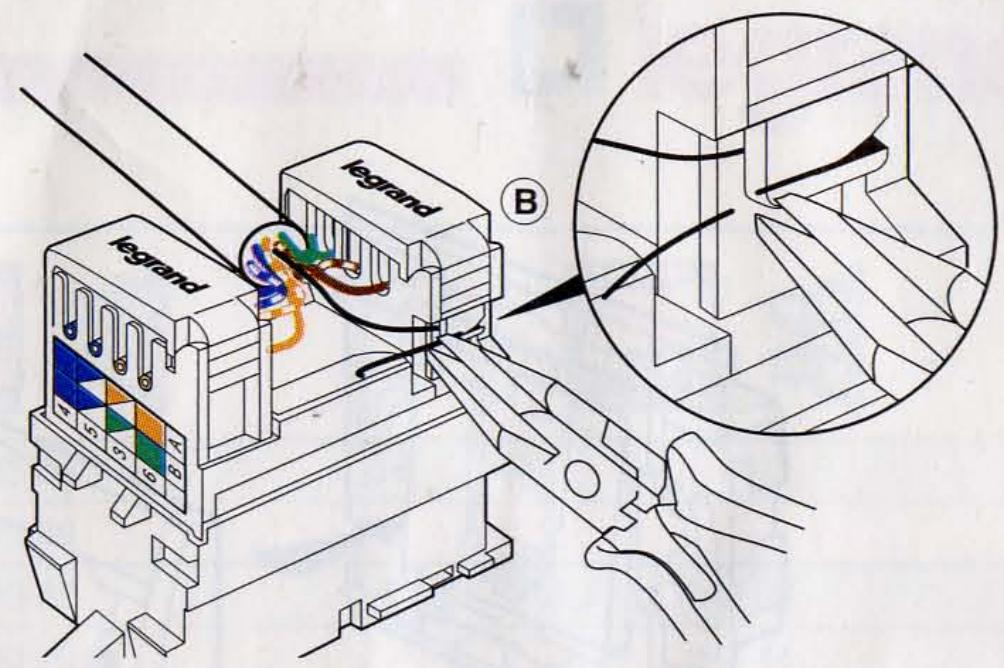

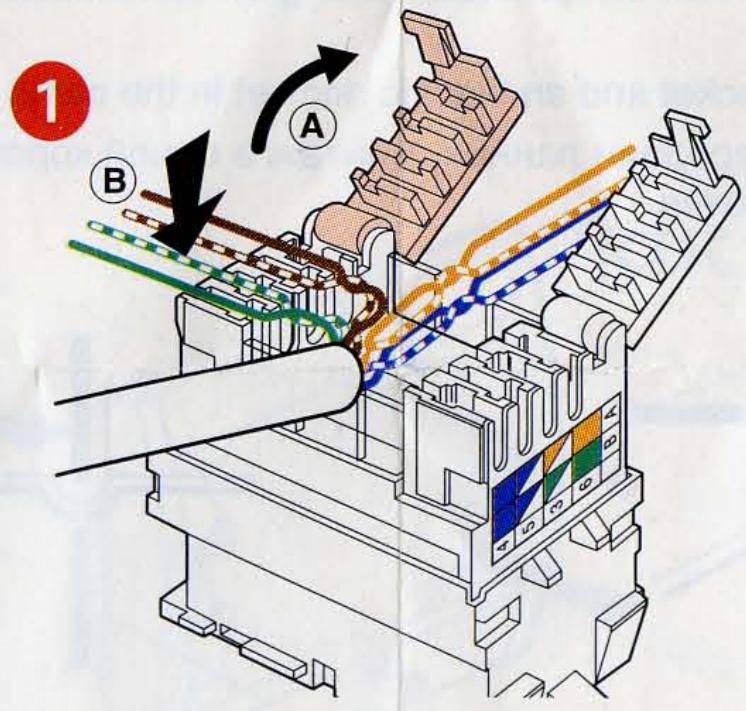

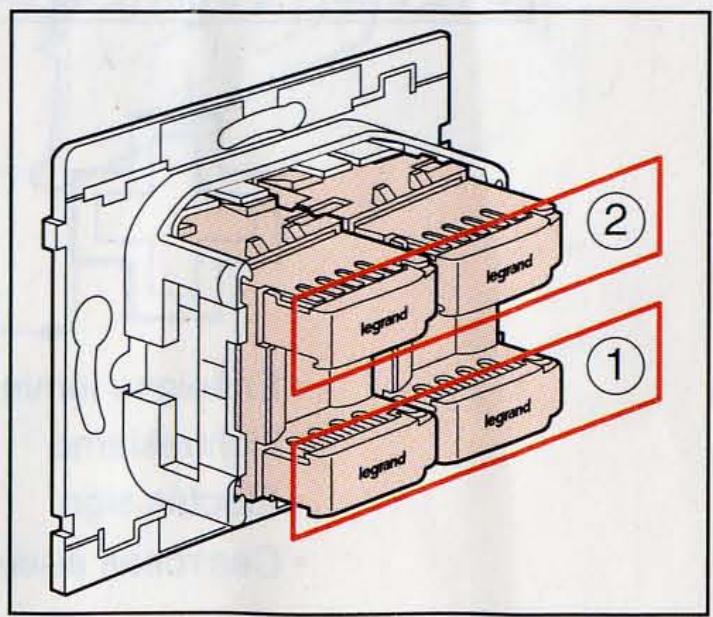

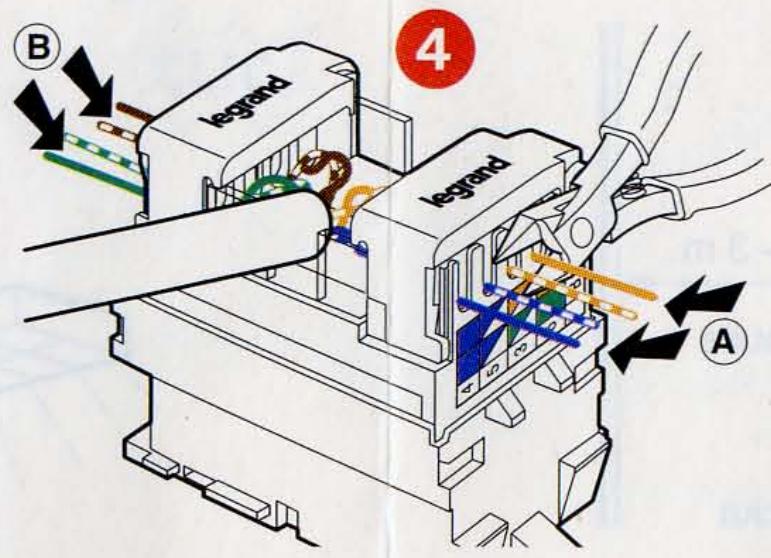

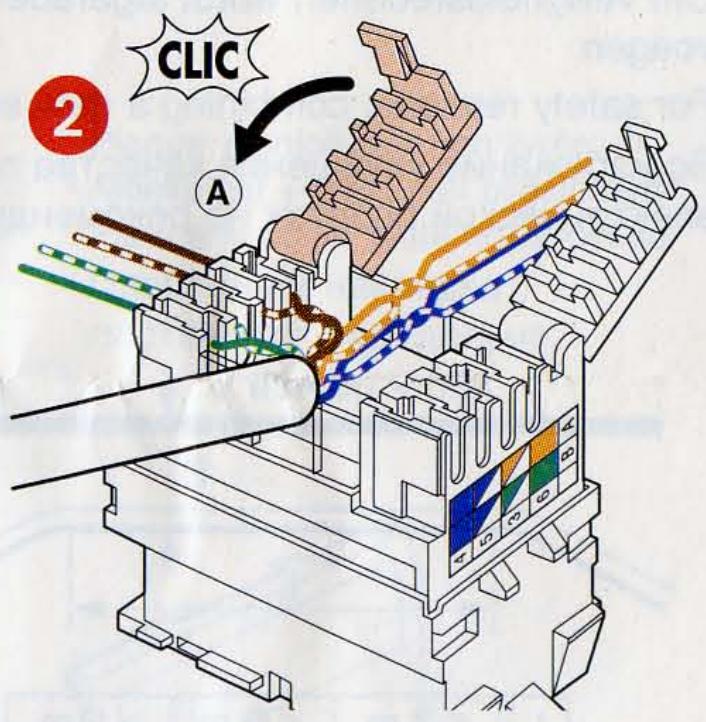

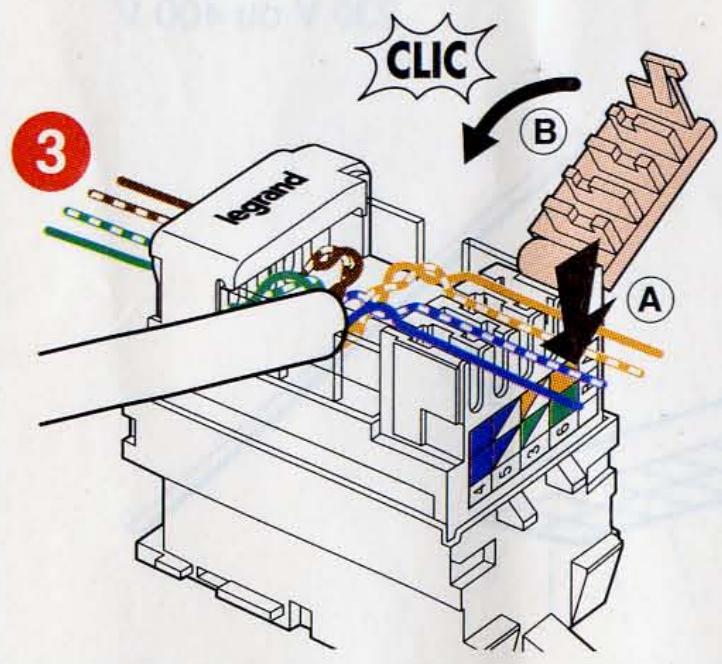

- Connection

UTP / FTP / STP

Raccordement

Aansluiting

• Connection

FTP

STP

• Approval

Austel permit number N646

A-Tick

CAT. 5 e

CAT.6

ISO

C-Tick

CEI

11801

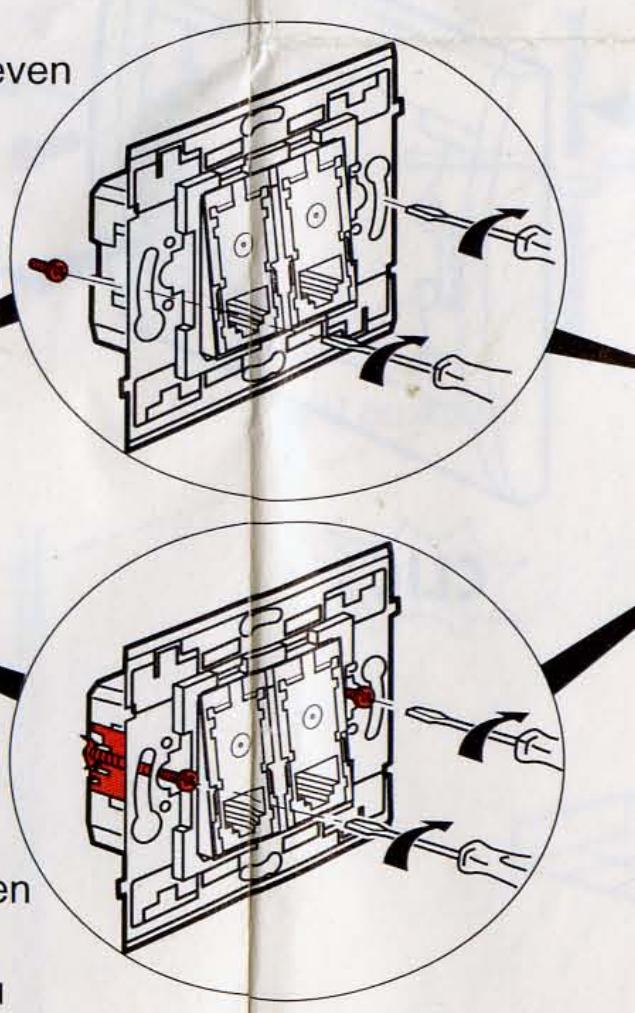

• Fixation
• Bevestiging

Fixing

Kpeпенье

• 38 mm min.
• min. 38 mm
• 38 mm min. MNHnMym

Avis - Mettre des vis Screw BnHTOBoe
