843 40 - Prise électrique et connectique réseau LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise RJ45 femelle (module de raccordement réseau)
Marque	Legrand
Modèle	843 40
Catégorie	Cat 5e / Cat 6
Normes	ISO CEI 11801, EIA/TIA 568A/B
Connecteur	RJ45 femelle 8P8C
Types de câble supportés	UTP, FTP, SFTP
Fréquence max	250 MHz (Cat 6)
Dimensions (L x l x H)	50 mm x 50 mm x 25 mm
Poids	Environ 20 g
Matériau	Polycarbonate ignifuge
Couleur	Blanc
Fixation	Encastrement ou montage sur panneau
Repérage des paires	Marquage T568A et T568B
Section de fil max	AWG 22 à 26
Entretien et nettoyage	Nettoyer avec un chiffon sec non abrasif
Température de fonctionnement	-20°C à +60°C
Homologations	Austel, A-Tick, C-Tick, CE
Réparabilité	Module remplaçable individuellement
Garantie	2 ans

FOIRE AUX QUESTIONS - 843 40 LEGRAND

Comment raccorder un câble UTP sur la prise Legrand 843 40?

Dénudez le câble sur 50 mm, dégainez les paires sur 10 mm. Suivez le code couleur T568A ou T568B indiqué sur le module. Insérez les fils dans les connecteurs IDC et refermez le capot.

Quelle est la différence entre Cat 5e et Cat 6 pour ce modèle?

Le module 843 40 est compatible Cat 5e et Cat 6. La Cat 6 offre des performances jusqu'à 250 MHz, adaptée au Gigabit Ethernet et au-delà.

Puis-je utiliser ce module avec un câble FTP ou SFTP?

Oui, le module accepte les câbles UTP, FTP et SFTP. Veillez à raccorder correctement le blindage si présent.

Quels outils sont nécessaires pour le câblage?

Un outil de dénudage, un outil de pression IDC (type LSA+) et un testeur de câble sont recommandés.

Le module 843 40 est-il compatible avec des boîtiers Legrand?

Oui, il s'intègre dans les boîtiers d'encastrement Legrand standard de 50 mm.

Comment repérer le sens du branchement?

Le module est orientable ; respectez le sens de la prise RJ45 (contacts vers le haut). Le marquage des paires est visible sur le dessus.

Quelle est la longueur de dénudage recommandée?

Dénudez la gaine extérieure sur 50 mm environ et les paires sur 10 mm pour un contact optimal.

Le module supporte-t-il le Power over Ethernet (PoE)?

Oui, il est compatible PoE (IEEE 802.3af/at) grâce à ses contacts plaqués or 50 micro.

Comment nettoyer le module?

Utilisez un chiffon sec et non abrasif. Évitez les solvants ou produits chimiques.

La garantie est-elle transférable?

La garantie constructeur de 2 ans s'applique au produit neuf, non transférable en cas de revente.

MODE D'EMPLOI 843 40 LEGRAND

UTP	FTP	SFTP
réf. 332 62	réf. 332 62	réf. 332 62
1 50 mm	1 50 mm	1 50 mm
50 mm	50 mm	10 mm SFTP 50 mm
UTP	FTP

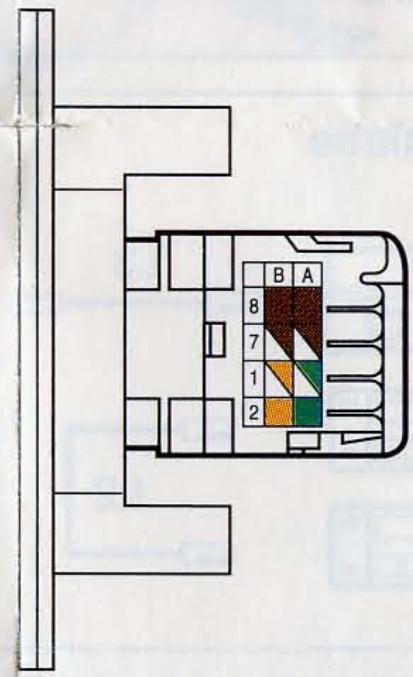

EIA 568 A

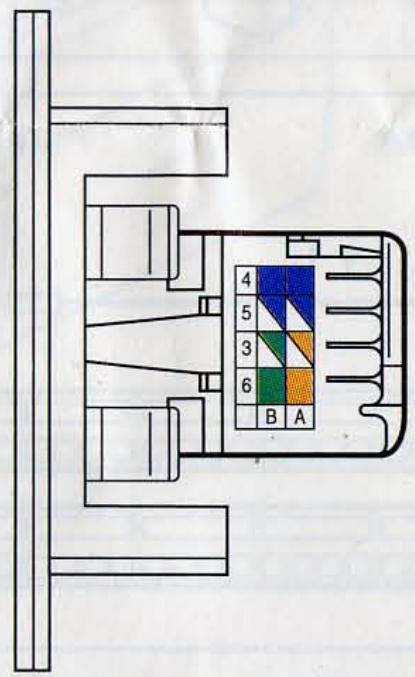

EIA 568 B

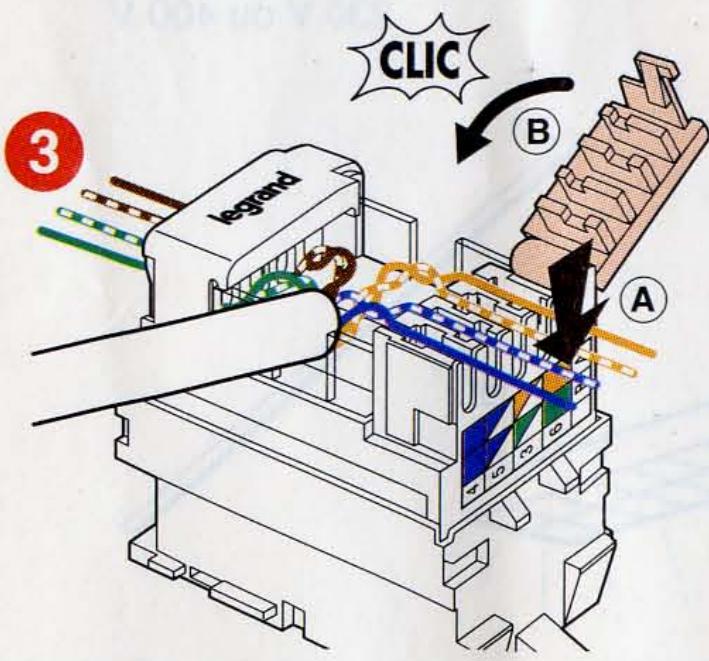

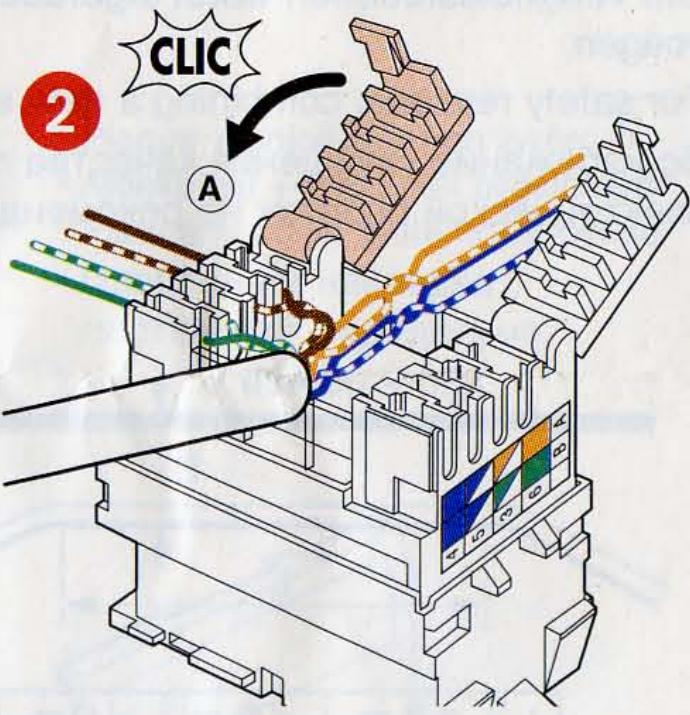

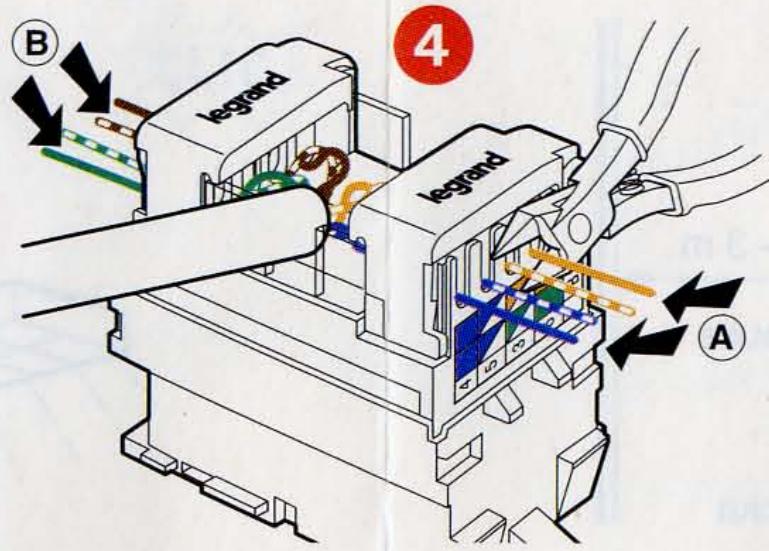

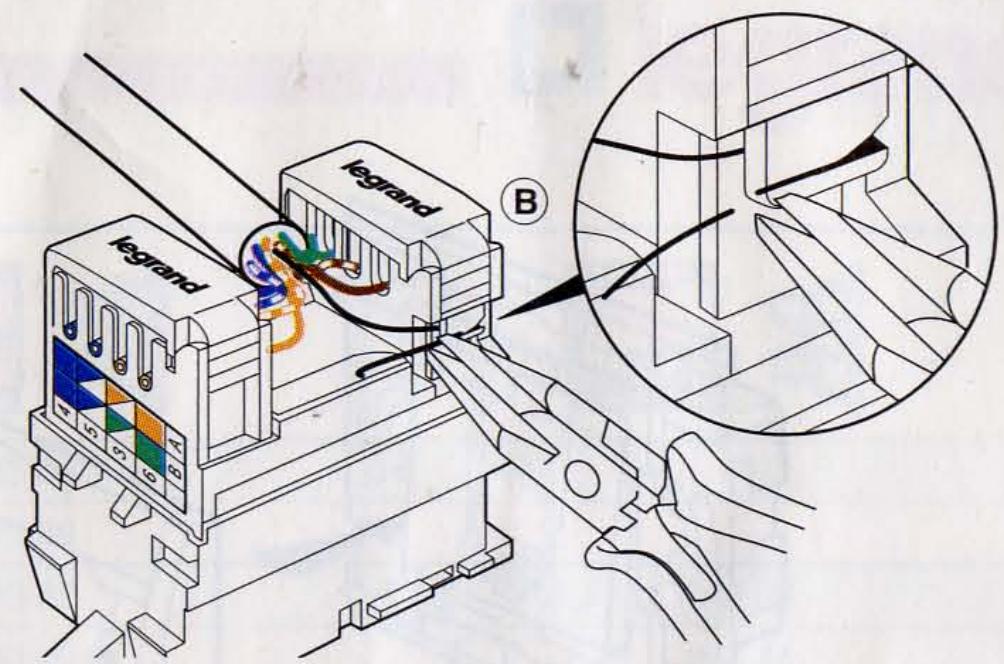

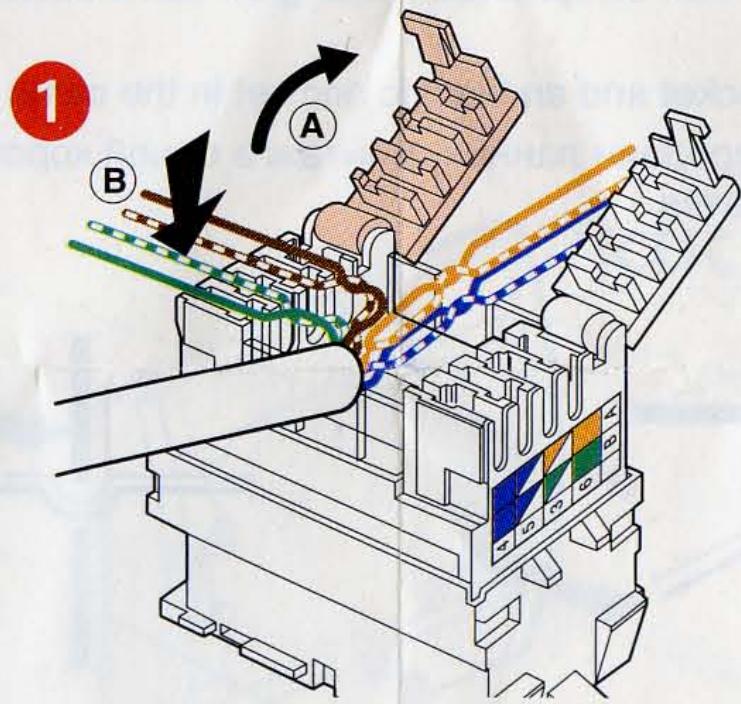

- Connection

UTP / FTP / STP

Raccordement

Aansluiting

• Connection
• Покlioарноаe -

FTP

STP

• Approval

Austel permit number N646

A-Tick

CAT. 5 e

CAT.6

ISO

C-Tick

CEI

11801

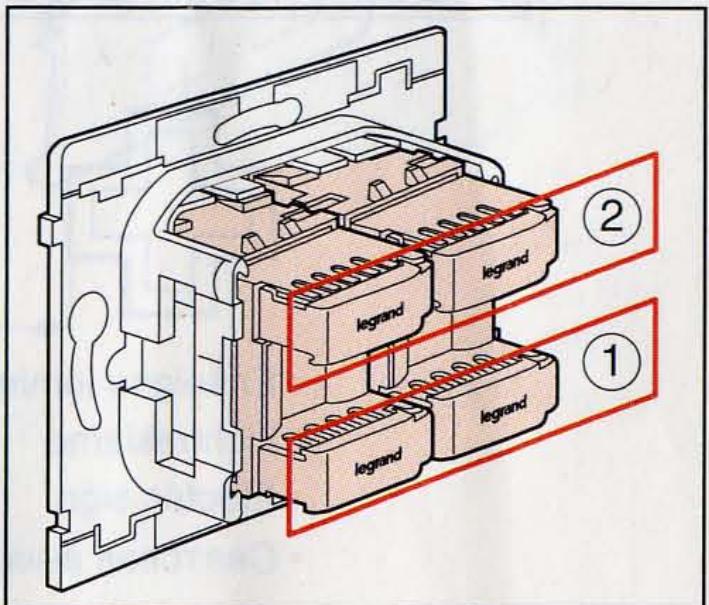

• Fixation
• Bevestiging

Fixing

Kpeпенье
