Type de produit	Prise électrique et connectique réseau
Marque	LEGRAND
Modèle	843 41
Catégorie	Prise RJ45 femelle
Connecteurs supportés	UTP, FTP, SFTP
Références associées	332 62
Normes de câblage	EIA 568 A et EIA 568 B
Catégories réseau	CAT.5e, CAT.6
Homologations	Austel, A-Tick, C-Tick, CEI 11801
Dimensions (boîtier)	50 mm x 50 mm (profondeur 10 mm)
Fixation	Par vis, profondeur minimale 38 mm
Matériau	Plastique ignifugé (estimation)
Couleur	Blanc (estimation)
Alimentation	Sans alimentation (passif)
Température de fonctionnement	-20 °C à +60 °C (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Respecter les normes électriques en vigueur
Pièces détachées et réparabilité	Non réparable, remplacer l'ensemble

FOIRE AUX QUESTIONS - 843 41 LEGRAND

Comment raccorder un câble UTP sur cette prise ?

Dénudez le câble sur 10 mm, séparez les paires et placez-les dans les connecteurs selon le schéma EIA 568 A ou B. Utilisez un outil de punch down adapté.

Quelle est la différence entre les normes EIA 568 A et B ?

Les deux normes définissent l'ordre des fils dans la prise. Le choix dépend de votre installation ; utilisez la même norme des deux côtés du lien pour éviter les câbles croisés.

Cette prise est-elle compatible avec la catégorie CAT.6 ?

Oui, le modèle 843 41 est certifié pour les catégories CAT.5e et CAT.6, garantissant des performances jusqu'à 250 MHz.

Quels types de câbles puis-je utiliser ?

Vous pouvez utiliser des câbles UTP (non blindé), FTP (blindé global) ou SFTP (blindé paire et global).

Quelle est la profondeur minimale du boîtier pour l'encastrement ?

Le boîtier doit avoir une profondeur minimale de 38 mm pour permettre un câblage correct.

Comment fixer la prise au mur ?

Utilisez des vis adaptées (non fournies) en respectant l'entraxe de 50 mm. La fixation doit être solide pour éviter toute contrainte sur le câble.

Cette prise est-elle compatible avec un boîtier standard 50x50 mm ?

Oui, les dimensions de la prise sont de 50x50 mm, elle s'adapte aux boîtiers d'encastrement standard de cette taille.

Quelles sont les homologations de ce produit ?

Le produit est homologué Austel, A-Tick, C-Tick et conforme à la norme CEI 11801.

Puis-je utiliser cette prise pour une installation en extérieur ?

Non, cette prise est prévue pour une utilisation en intérieur uniquement. Elle n'est pas protégée contre les intempéries.

Comment nettoyer la prise sans l'endommager ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient altérer les contacts ou le plastique.

MODE D'EMPLOI 843 41 LEGRAND

UTP	FTP	SFTP
réf. 332 62	réf. 332 62	réf. 332 62
1 50 mm	1 50 mm	1 50 mm
50 mm	50 mm	10 mm SFTP 50 mm
UTP	FTP

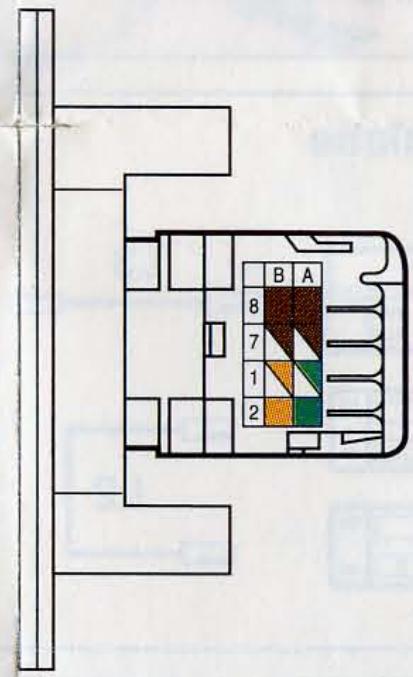

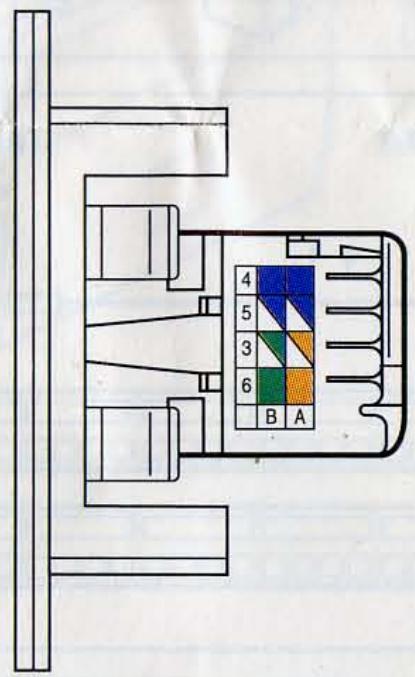

EIA 568 A

EIA 568 B

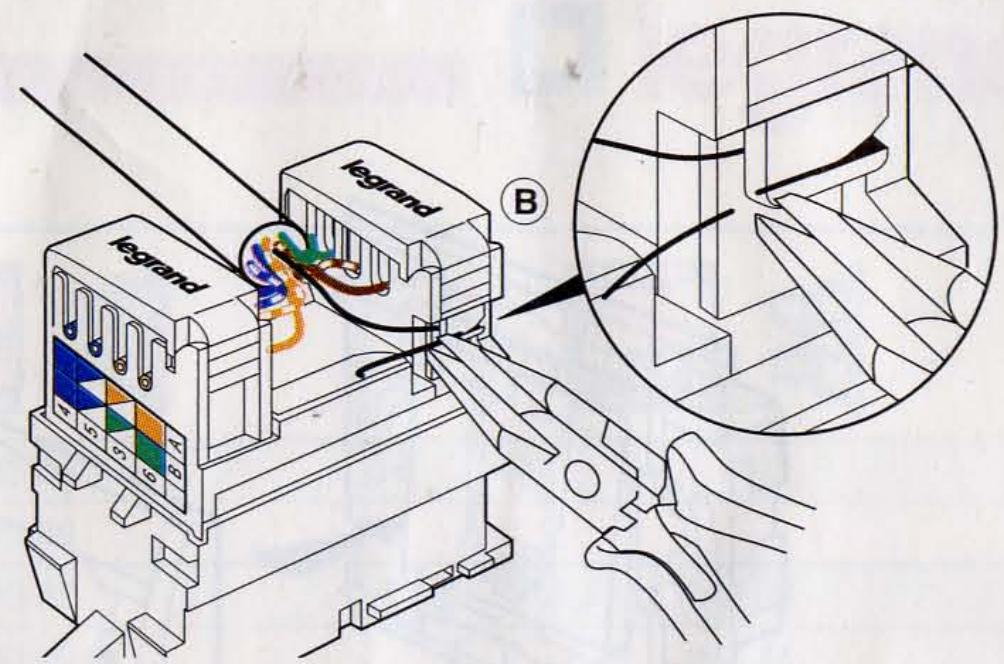

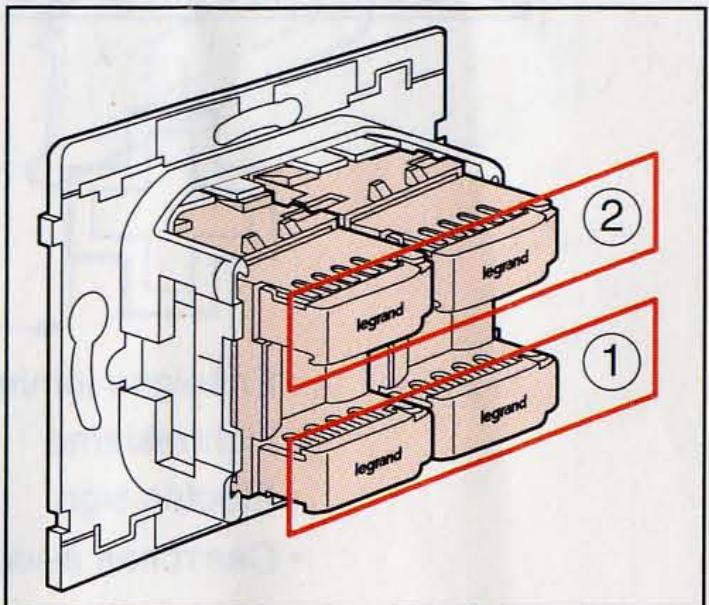

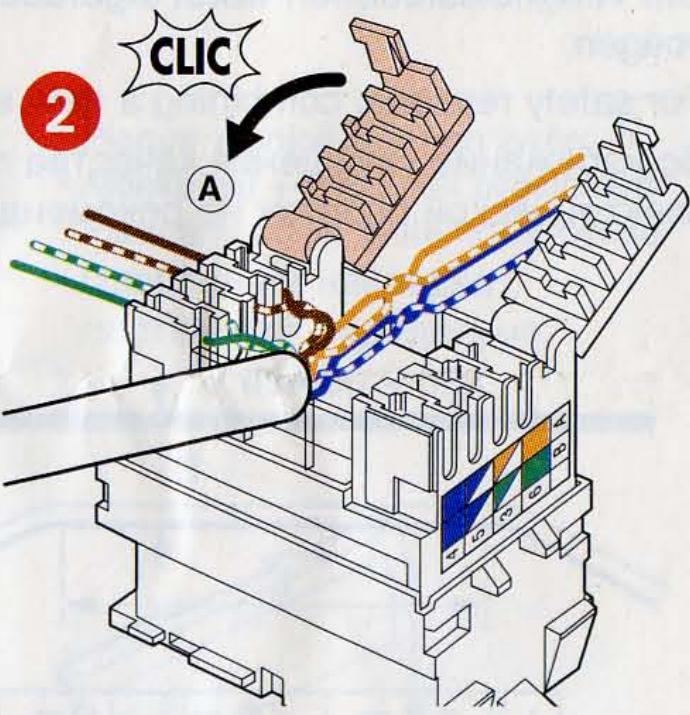

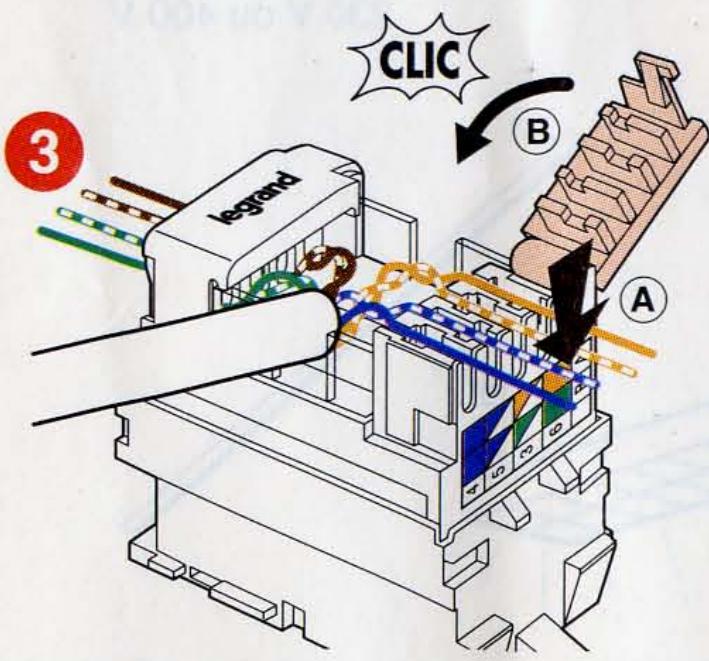

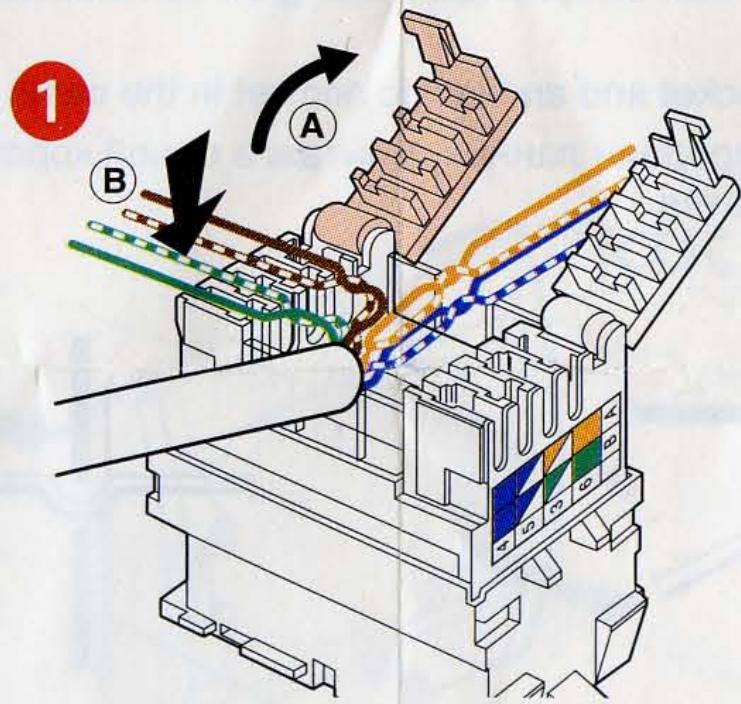

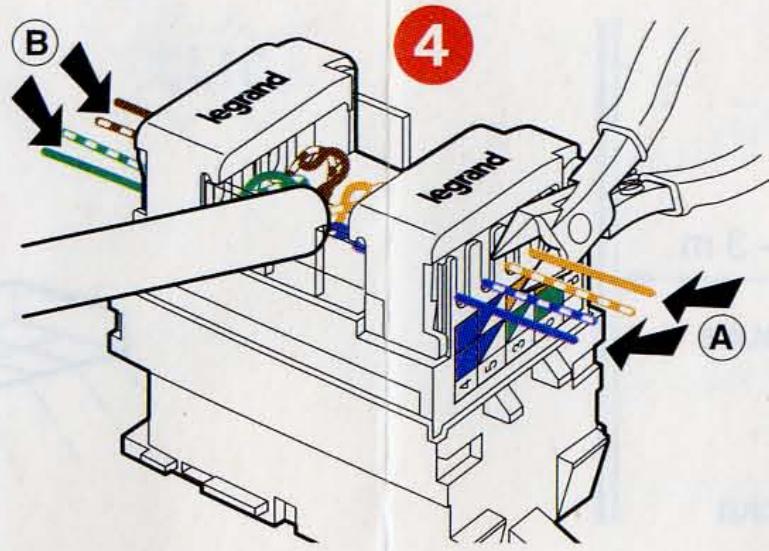

- Connection

UTP / FTP / STP

Raccordement

Aansluiting

• Connection
• Покlioарноаe -

FTP

STP

• Approval

Austel permit number N646

A-Tick

CAT. 5 e

CAT.6

ISO

C-Tick

CEI

11801

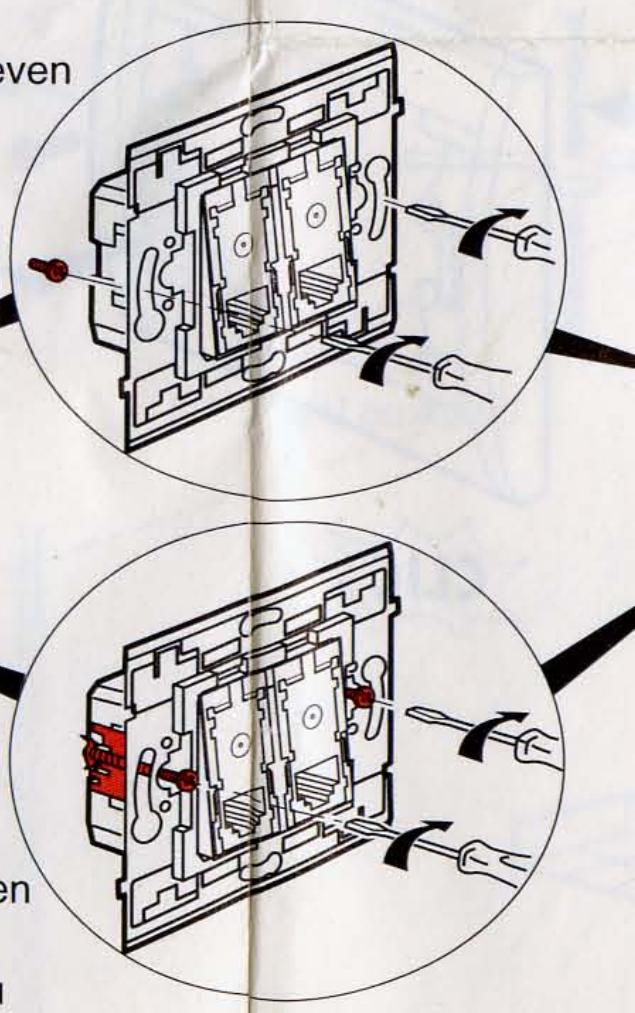

• Fixation
• Bevestiging

Fixing

Kpeпенье

• 38 mm min.
• min. 38 mm
• 38 mm min. MNHnMym

Avis - Mettre des vis Screw BnHTOBoe
