432 05 - Alarme intrusion LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme intrusion filaire
Marque	LEGRAND
Modèle	432 05
Dimensions (L × H × P)	290 × 210 × 90 mm
Poids (approximatif)	2 kg
Alimentation secteur	230 V ~ 50 Hz
Alimentation de secours	Batterie 12 V, 6,5 Ah (réf. 433 41, non fournie)
Nombre de boucles de détection	6 boucles (dont 2 temporisables, 1 pré-alarme 24h/24h)
Auto-surveillance	7 boucles 24h/24h
Sortie relais	1 A sous 24 V = ou 1 A sous 48 V ~
Capacité maxi en veille	170 mA (pour autonomie 36 h)
Capacité maxi en alarme	935 mA (pour autonomie 36 h)
Température de fonctionnement	0 °C à +55 °C (centrale) ; -25 °C à +70 °C (sirène extérieure)
Indices de protection	IP30, IK07
Conformité	EN 60 065, EN 50 130-4
Codes d'accès	Principal et secondaire (4 chiffres)
Fonctions principales	Mise en marche totale/partielle, temporisation d'entrée/sortie, test, mémoire d'événements
Entretien	Vérifier batterie (date de péremption 1 an après dernière charge), remplacer fusibles (F1, F2, F3)
Pièces détachées	Batterie 12 V 6,5 Ah (réf. 433 41), batterie sirène 1,2 Ah (réf. 433 40), fusibles
Réparabilité	Mode maintenance pour interventions, procédure de mise hors service

FOIRE AUX QUESTIONS - 432 05 LEGRAND

Comment mettre en marche l'alarme ?

Sur la centrale, tapez le code d'accès puis appuyez sur la touche Marche. Un son continu confirme la mise sous surveillance.

Que faire si la sirène se déclenche sans raison ?

Vérifiez les voyants de la centrale. Si le voyant auto-surveillance clignote, un détecteur est ouvert ou mal fixé. Si le voyant alarme clignote avec une boucle, une porte/fenêtre est ouverte. Tapez le code d'accès pour arrêter l'alarme.

Comment changer le code d'accès principal ?

Assurez-vous que la centrale est à l'arrêt. Tapez le code usine 3-4-5-6, puis appuyez sur la touche 2 pendant 5 secondes. Un bip retentit. Dans les 15 secondes, tapez deux fois le nouveau code (4 chiffres), puis appuyez sur Arrêt.

Comment tester les détecteurs ?

Entrez en mode test en tapant le code d'accès puis en maintenant la touche 1 pendant 5 secondes. Le voyant clignote. Activez chaque détecteur (ouvrez porte, marchez sur tapis...). Le buzzer de la centrale confirme la détection.

Quelle est la durée de la temporisation par défaut ?

Temporisation d'entrée : 10 secondes, temporisation de sortie : 20 secondes. Modifiable en mode maintenance (code + 6&7 simultanés) en appuyant sur les touches 1 à 6.

Comment ajouter une clé électronique ?

Assurez-vous que la centrale est à l'arrêt. Tapez le code d'accès puis appuyez sur la touche 9 pendant 5 secondes. Le voyant vert de l'interrupteur clignote. Présentez chaque clé une à une. Pour sortir, appuyez sur Arrêt.

Que faire en cas d'oubli du code d'accès ?

Coupez le disjoncteur, ouvrez la centrale, débranchez la batterie 5 secondes puis rebranchez. Refermez la centrale. Appuyez sur la touche 2 en même temps qu'une personne remet le disjoncteur. Les codes sont effacés, reprogrammez-en.

Comment désactiver le buzzer de la centrale ?

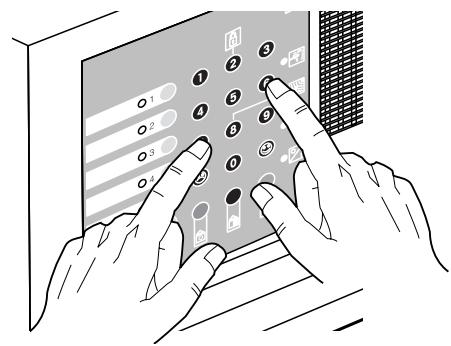

Entrez en mode maintenance (code + 6&7 simultanés). Appuyez sur la touche 7 pour désactiver le buzzer. Un appui long réactive.

Quelle batterie de secours utiliser ?

Centrale : batterie 12 V, 6,5 Ah, réf. LEGRAND 433 41. Sirène auto-alimentée : batterie 12 V, 1,2 Ah, réf. 433 40.

Comment consulter la mémoire d'événements ?

Système à l'arrêt, tapez le code d'accès puis maintenez la touche 6 pendant 5 secondes. Les 30 derniers événements défilent par appuis successifs sur 6. Pour sortir, appuyez sur Arrêt.

MODE D'EMPLOI 432 05 LEGRAND

Guide d'installation et d'utilisation

Alarme intrusion filaire

Sommaire

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils 5 à 9

Préparation du chantier 10-11

Installation de la centrale 12

Installation et raccordement des périphériques 13 à 23

Installation et raccordement des détecteurs techniques 24

Installations complémentaires 25

Première mise sous tension 26

Test de l'installation 27 à 30

Codes d'accès et gestion des clés 31

Guide d'utilisation 34 à 37

Signalisations sonores et visuelles sur la centrale 38

Sommaire détaillé 39-40

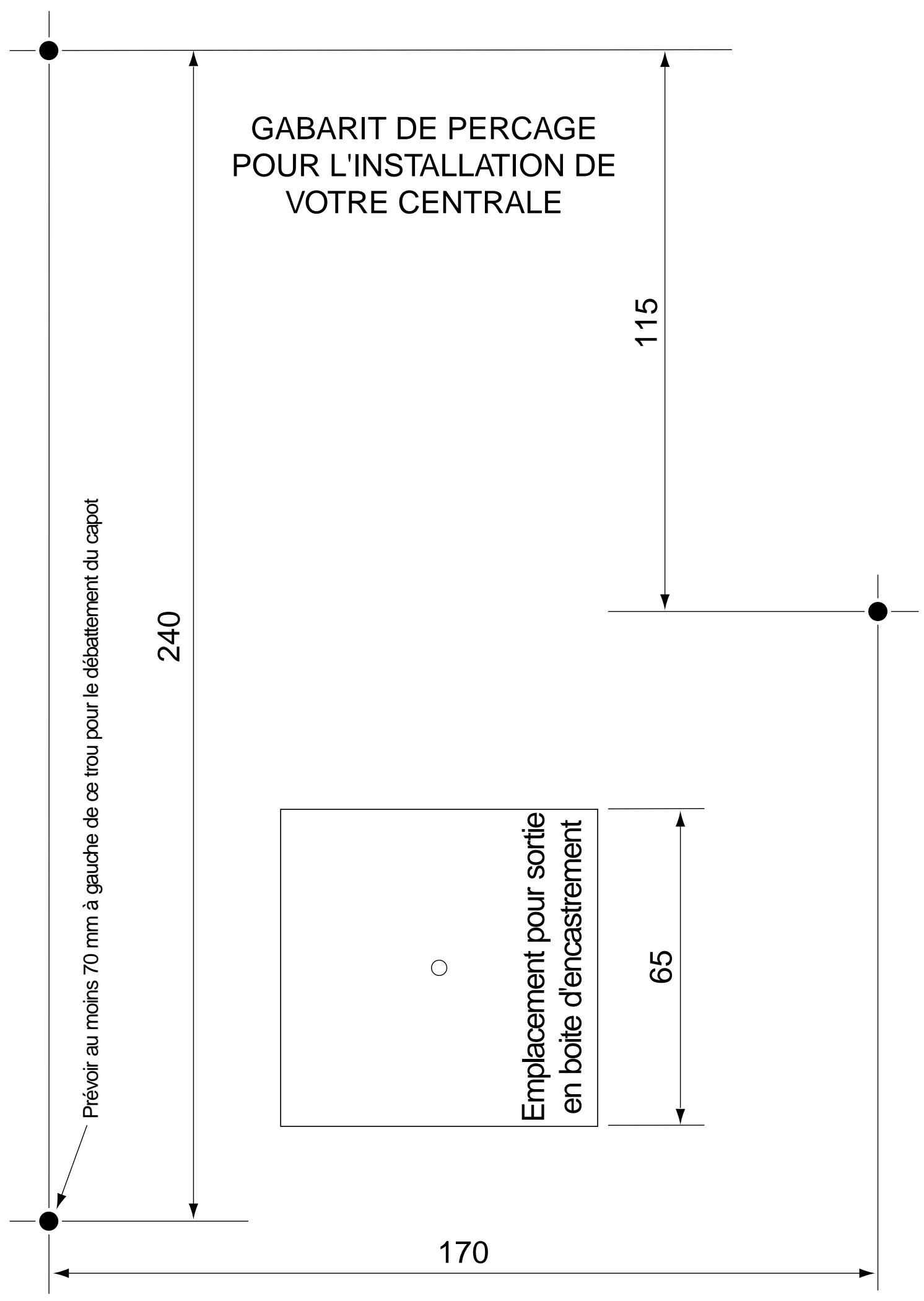

Gabarit de perçage 41

Magnétiques

saillie

Réf. 431 00

• encastré

Réf. 431 01

• pour port de garage

Réf. 431 08

Infrarouge

• pour surveillance de pièces à risque 90° - 13m

Réf. 431 18 *

• pour surveillance de couloirs 7,5° - 23m

Réf. 431 19*

• Peuvent être installées sur rotule Ref. 433 92

Double technologie

Réf. 431 42

Bris de glace

Ref. 431 10

Tapis de contact

Ref. 431 12

Dépréalarme infrarouge PLEXO

• détector

Ref. 431 23

relais

Réf. 433 50

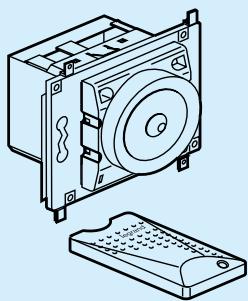

Techniques

• congélateur

Sirène intérieure/extérieure principale auto-alimentée

Ref. 432 60

Réf. 432 51

Réf. 432 52

Sirène intérieure supplémentaire non auto-alimentée

Ref. 432 61

Réf. 432 50

Sirène extérieure auto-alimentée avec flash

Ref. 432 63

Transmetteur téléphonique

Ref. 43273

Interrupteur électronique

Réf. 432 24

Clavier à code

Ref. 432 23

Radio

• émetteur

Réf. 489 01

Commande externe : Interhouraire

Réf. 037 55

récepteur

Ref. 036 27

TELECOMMANDE

Organisation de l'alarme intrusion filaire

L'organisation de l'alarme intrusion filaire s'adapte au mode de vie de votre client et de ses besoins.

Bien sûr, il peut avoir une protection maximale lorsqu'il s'absente de son logement, mais :

• il veut quand même être protégé la nuit lorsqu'il dort.
• il peut être protégé et pouvoir laisser son animal domestique lors d'une courte absence,
• il peut protéger la nuit un local professionnel attenant à son logement....

La marche partielle de l'alarme intrusion filaire permet ces différents niveaux de protection sur une même installation.

En effet, la centrale de l'alarme peut gérer 6 boucles de détection. Une boucle de détection est un circuit électrique composé d'un ou plusieurs détecteurs.

Les boucles 1 et 2 peuvent être mises en surveillance alors que les quatre autres restent à l'arrêt : c'est la marche partielle.

Il est donc aisé de regrouper sur ces 2 boucles le ou les détecteurs qui assureront :

• soit la surveillance pendant que l'utilisateur (ou un animal) est présent
• soit la protection d'une partie du logement.

Examples d'application :

La MARCHE partielle

Le logement est protégé pendant que l'utilisateur mort.

Il peut se déplacer dans la maison sans risque. Dans cette même configuration, l'utilisateur peut laisser son animal domestique pendant une absence.

La MARCHE partielle

Le local professionnel est protégé, par exemple la nuit.

5 x détecteur d'ouverture boucle 1 actif

1 x détecteur de mouvement boucle 2 actif

2x - détector d'ouverture boucle 3 à 6 non actif

1 x ● détector de mouvement boucle 3 à 6 non actif

La marchet TOTALE

L'ensemble du logement est protégé

7x détecteur d'ouverture boucle 1 à 6 actif

2x détecteur de mouvement boucle 1 à 6 actif

Caractéristiques techniques :

• 6 boucles de détection dont 2 temporisables, 1 pré-alarme 24h/24h configurable
• 7 boucles d'auto-surveillance 24h/24h
• alimentation : 230 V~ 50 Hz
• ↑ 55°C
• fonctionne avec une batterie 6,5 Ah - 12 V, Ref. 433 41 (non fournie)
• conforme aux normes EN 60 065 et EN 50 130 - 4
• pouvoir de coupure de la sortie relatives : 1 A sous 24V = ou 1 A sous 48V ≃ câblage avec cable 6/10mm Ref. 433 95
• tension de charge batterie (borne 1) : 13,7 V (-1% +5%), ondulation max = 250 mV
• date de péremption de la batterie : 1 an après la date de dernière charge indiquée sur la batterie
• encombrement : 290 × 210 × 90
• sortie de commande : 13,7V (-1% +5%)
• sortie : - contact fermé : < 5 ohm
• contact ouvert : > 10 MΩ
• entrées détention (3-4) et auto-protection (5-6):
• pas de détention : < 100 ohm
• détention : > 1 Mohm
• IP 30; IK 07

Emplacement réservé à l'inscription des pièces protégées

Voyant d'alarme auto-surveillance

Voyant d'alarme intrusion/technique

Voyant alimentation

Voyant marche / arrêt

Touche de mise en marche totale

Touché de mise à l'arrêt

La centrale d'alarme analyse et traite les informations de détection émises par les différents détecteurs, sort d'interface utilisateur via les organes de commande à distance et pilote les avertisseurs pour signaler une intrusion.

Livré avec un gabarit de percage, 1 rondelle de rattrapage à trou oblong (à détacher du socle), une notice d'installation et d'utilisation du système d'alarme complet et un guide d'utilisation à remettre à votre client.

Configuration maximale gérée par la centrale multirisques

La batterie de la centrale peut fournir	En veille	En alarme
pour autonomie de 36 h	170 mA	935 mA
pour autonomie de 12 h	510 mA
Consommation appareils	En veille	En alarme
Centrale multirisques	40 mA	285 mA
Sirène intérieure supplémentaire	0 mA	150 mA
Sirène intérieure/extérieure auto-alim.	8 mA	70 mA *
Sirène extérieure avec flash	8 mA	70 mA *
Transmetteur téléphonique	1 mA	150 mA
Télécommande et clavier à code	5 mA	25 mA
Détecteur infrarouge intérieur	15 mA	20 mA
Détecteur double technologie	32 mA	45 mA
Détecteur de pré-alarme	20 mA	25 mA
Détecteur technique Congélateur	0,1 mA	20 mA
Détecteur technique Gaz	170 mA	190 mA
Détecteur technique Inondation	0,1 mA	20 mA
Détecteur technique Fumée	10 mA	100 mA
Récepteur radio	90 mA	90 mA

• Consommation assurée par la batterie de la sirène auto-alimentée.

Détecteur magnétique saillie, réf. 431 00

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrebaillement. Livré avec 2 passes fils fendus et 2 cales de rattrapage (à l'intérieur).

Caractéristiques techniques

distance de déclenchement : 12 mm maxi - température de fonctionnement : - 10° à + 70°C - conforme aux normes NFC 48 227 et NFC 48225

Détector magnétique pour porte de garage, ref. 431 08

Place à l'intérieur du garage, le sabot est fixé sur le sol et l'aimant sur la porte de façon à déclencher au moindre entremêlement. Livré avec 1 câble de raccordement muni de gaine en acier.

Caractéristiques techniques :

distance de déclenchement : 5 mm maxi - température de fonctionnement : -5° à +55°C

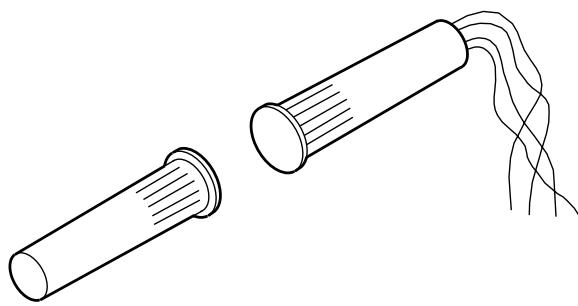

Détecteur magnétique encastré, réf. 431 01

Place en intérieur, pour portes, fenêtres coulissantes, trappes..., il doit être fixé de façon à déclencher au moindre entrebaillement.

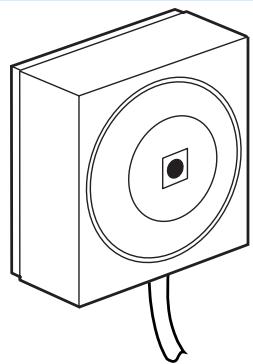

Détecteur bris de glace, ref. 431 10

Place en intérieur, il est utilisé pour la surveillance des vitres fixes (vitrines, vérandas,...), et se fixe par collage à l'intérieur de la vitre. Livré avec 1 adhésif double face.

Caractéristiques techniques :

• distance de déclenchement : 5 mm maxi
• température de fonctionnement : -5° à +55°C

• détexion ultrasonique créée par le bris du verre
• température de fonctionnement : -5 °C à +55 °C

Détecteurs infrarouge pour surveillance

de pièces à risque : - 13 m, Ref. 431 18 de couloirs : 7,5° - 23 m, Ref. 431 19

Rotule de fixation, ref. 433 92

Placés en intérieur, ils permettent la détection du rayonnement infrarouge émis par la chaleur du corps des intrus en mouvement. La rotule de fixation s'adapte aux détecteurs Ref. 431 18 et 431 19 et permet d'orienter le détecteur en fonction du local à protégé.

Caractéristiques techniques :

• champ large, portée 13 m (Réf 431 18) pour la surveillance de pièces à risque
• champ étroit 7,5°, portée 23 m (Réf 431 19) pour la surveillance de couloirs et passages obligés
• détention à la verticale (pas d'angle mort)
• température d'utilisation: à +55°C
• comptage d'impulsions
• compensé en température (permet de garder la même sensibilité quel que soit la température ambiantecomprise entre 0°C et +55°C.

Détecteur double technologie, réf. 431 42

Envoie l'information d'alarme à la centrale s'il détecte simultanément :

• un mouvement (technologie hyperfréquence, c'est-à-dire modification des ondes électromagnétiques que le détecteur émet en permanence),
• un dégagement de chaleur (technologie infrarouge).

Une seule détection ne suffit pas, elle doit être confirmée par la deuxième pour déclencher l'alarme.

S'utilise là où le détecteur infrarouge seul peut être perturbé (baies vitrées, miroirs, convecteurs entraînant des variations importantes et rapides de température).

Caractéristiques techniques :

portée régulable jusqu'à 11 m - fréquence d'émission : 2,45 GHz angle - température d'utilisation: + 5° à + 55°C

Pour la surveillance d'un point d'accès ou de passage. Se place sous une moquette ou un tapis.

Caractéristiques techniques :

• fonctionne en normalement ouvert
• température de fonctionnement: à +40°C.

Relais de pré-alarme PLEXO, réf. 433 50

Place en extérieur, il assure une détection préventive des personnes sans déclencher les sirènes ni le transmetteur téléphonique mais en mettant en marche une fonction électrique par l'intermédiaire du relais (ex : allumage, éclairage extérieur, mise en marche d'un carillon,...).

Caractéristiques techniques

• portée du détecteur : 10 m avec un angle de • contact relais : 230 V / 100 W maxi
• température de fonctionnement : -5° à +55°C

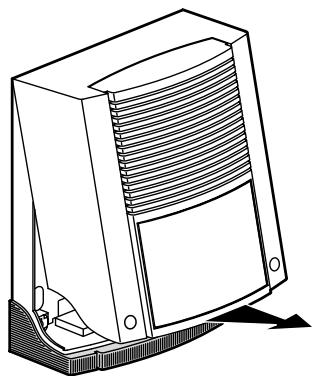

Sirène auto-alimentée principale Réf. 432 60 extérieure/intérieure, Réf. 432 51 intérieure, Réf. 432 52 extérieure, Réf. 432 63 extérieure avec flash,

Sirene interieure supplémentaire non auto-alimentée, ref. 432 50 ou ref. 432 61

Leur puissance sonore perturbe les intrus, les empêche d'écouter l'arrivée éventuelle de secours et signale l'effraction.

Caractéristiques techniques :

• sirène auto-alimentée : fonctionne avec une batterie 1,2 Ah - 12 V. Réf. 433 40 (non fumigèe)
• température de fonctionnement :
• Extérieure/intérieure Ref. 432 60/63 : -25° à +70°C
• Intérieure Ref. 432 61 : -10° à +55°C
• conformes à la norme NFC C48-265 et C48-266

Clavier à code, réf. 432 23

Il permet à l'utilisateur de mettre en marche ou d'arrêter son système d'alarme à distance par l'intermédiaire du code d'accès principal ou secondaire.

Le code d'accès secondaire permet de désactiver les boucles 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance (voir page 31).

Caractéristiques techniques :

• température de fonctionnement : - 10° à + 55°C

Interrupteur électronique, ref. 432 24

Place en intérieur, il permet à l'utilisateur de mettre en marche totale ou d'arrêter son système d'alarme à distance par l'intermédiaire de clés électroniques infalsifiables et programmables. Livré avec 4 clés (possibilité de rajouter 8 clés supplémentaires), sans plaque ni enjoliveur.

Caractéristiques techniques :

• température de fonctionnement : - 10° à + 55°C

Détecteurs techniques :

Détecteurs à contact sec, normalement fermé.

Type Gamme	MOSAIC 45	PLEXO	SAGANE
Congélateur	744 73	916 83	845 00
Gaz	744 76	916 81	Méthane	845 06
			Butane/Propane	845 07
Inondation	744 77	916 82	845 02
Fumée				406 10

Preparation du chantier

Utilisez les tableaux ci-dessous pour noter les caractéristiques de votre installation et les protections souhaitées en fonction des pièces à protéger : CHOIX DES DETECTEURS, DES MODES DE FONCTIONNEMENT (partiel ou total), choix des temporisations, du code d'accès (principal ou secondaire), choix des boucles, type de commande et type d'vertisseurs.

Les détecteurs d'intrusion :

Pièces ou issues à protégger	Type de détecteur	Quantité	Mode partiel	Temporisée	Accès code secondaire	Choix de la boucle
Entrée	Magnétique saillie	2	Oui	Non	Oui	Boucle N° 1

Example

Choisissez la boucle d'après ses caractéristiques paramétrables, par la position du micro-interrupteur, le mode de fonctionnement attendu et le code d'accès autorisé.

Boucles de détention	Caracteristiques	Mode de fonctionnement		Accès code secondaire
1	Protection TEMPORISée	H	ou	Oui
	Protection IMMédiate	B
2	Protection TEMPORISée	H	ou	Oui
	Protection IMMédiate	B
3	Protection PRE-alarme	H		Non
	Protection IMMédiate	B
4	Protection TECHnique	H		Oui
	Protection IMMédiate	B
5	Protection INCendie	H		Non
	Protection IMMédiate	B
6	M/A	H		Oui
	Protection IMMédiate	B

Position du micro-interrupteur H = Haut, B = Bas

Protection totale

Protection partielle

Les commandes à distance et les avertisseurs :

Type	Choix	Lieu d'installation	Remarques
Clavier à code Interrupteur électronique
Sirène auto-alimentée (intérieur/extérieur)
Commande relat configurable
Sirène supplémentaire (intérieur)

Mentionnez tout de suite au crayon à papier les pièces protégées par les boucles de détection

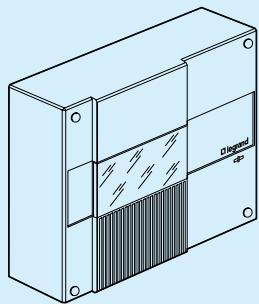

Installation de la centrale

L'installation doit être réalisée conformément aux règles d'installation en vigueur. Utilisez le gabarit de perçage fourni page 41.

Fixation sur le mur

Avant de fixer le socle, placer la rondelle de rattrapage dans le trou de fixation. Bien vérifier que le mur est sans asperité, notamment au niveau du contact d'auto-surveillance. Vérifier que le contact d'auto-surveillance appuie bien sur le mur une fois la centrale fixée.

Vue de derrière

Informations complémentaires

Raccordements

Depuis le tableau d'abonné, tirer une ligne spécifique alarme intrusion. Utiliser un câble 2 × 1,5 ~mm^2.

Protection de la ligne par coupe-circuit ou disjoncteur DX Ref. 060 12 phase + neutre 2A. Il est conseillé d'installer sur cette ligne un parafoudre Ref. 038 22.

Raccorder le câble d'alimentation comme indiqué sur le schéma ci-dessous.

L'installation doit être conforme aux règles d'installation en vigueur.

Ne pas mettre sous tension maintenant

Nota : S'il n'y a pas de commande déportée prévue dans l'installation, il est recommandé de placer la centrale à proximité de la porte de sortie afin que le buzzer soit audible.

Raccordement aux différents appareils de votre installation :

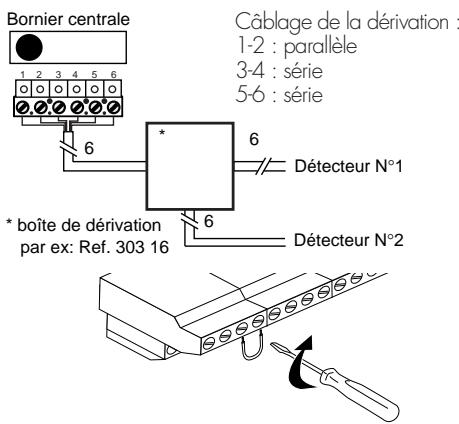

Raccordez les borniers des boucles utilisées en même temps que l'installation des appareils associés. Câblez en premier lieu les borniers des boucles du bas (1, 2 et 3) afin de faciliter l'accès aux borniers du haut.

Important

Pour les boucles qui ne seront pas utilisées (reportez-vous à votre tableau page 10), reliez avec un fil de liaison (longueur de 2 cm, dénudé à chaque extrémité) les bornes suivantes :

5 et 6 : de tous les borniers inutilisés (boucle d'auto-surveillance) 3 et 4 : des borniers de boucles de détection inutilisées 2 et 5 : du bornier de commande par clavier s'il n'est pas utilisé.

Détecteur magnétique saillie, réf. 431 00

Recommandations

Les détecteurs magnétiques d'ouverture doivent être fixés de façon à déclencher au moins l'entrebaillement :

• pour une porte : à l'opposé des gonds.
• pour une fenêtre : un détecteur sur chaque battant. Lame couplée : fixe Aimant : mobile

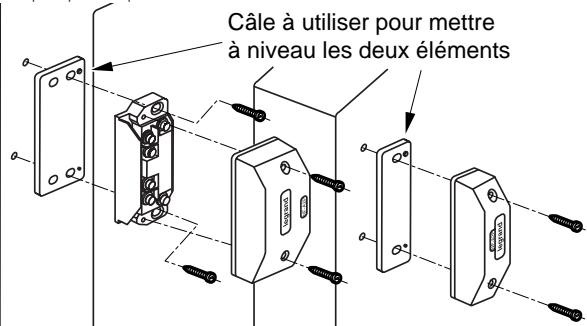

Fixation verticale ou horizontale sur porteur ou fenêtre

Utilisez ou enlevez les cales sous l'aimant ou sous la lame sousse pour que les deux éléments soient à la même hauteur.

Voir la notice individuelle pour les distances de déclenchement.

Câblage d'un seul détecteur Bornier centrale

Fonctions : 3-4 : détection 5-6 : auto-surveillance

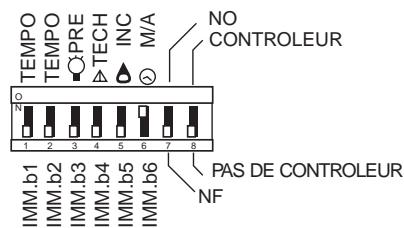

Régler dans la centrale les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs

Détecteur magnétique encastré, réf. 431 01

Recommandations

Fixation verticale sur porte ou fenêtre Câblage d'un seul détecteur Bornier centrale

3-4 détection 5-6 : auto-surveillance

Câblage de plusieurs détecteurs

Régler dans la centrale les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

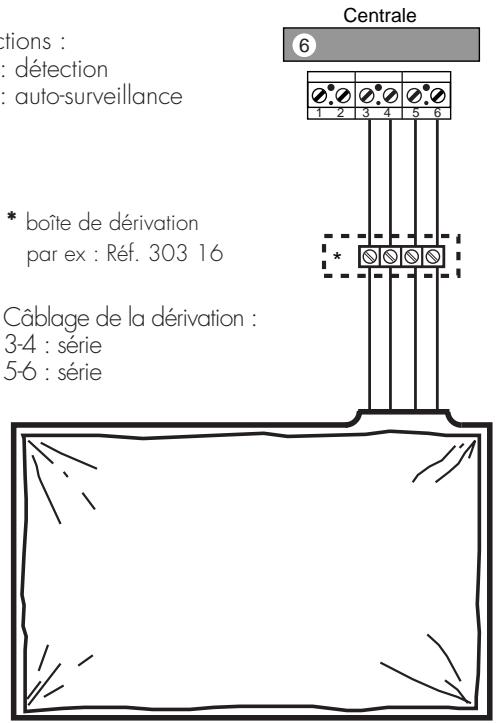

Câblage de la dérivation : Bornier centrale 3-4 : série 5-6 : série

Détecteur magnétique pour porte de garage, ref. 431 08

Recommandations

Fixation pour portes à bascule Câblage d'un seul détecteur

Centrale

Régler les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détection. Repérez les fils de raccordements : - les fils dénués pour 3-4 - les fils non dénués pour 5-6 Fonctions : 3-4: détection 5-6: auto-surveillance

Câblage de plusieurs détecteurs Centrale Câblage de la dérivation : 3-4 : série 56 : série

Déteur bris de glace, réf. 431 10 recommendations

Ce type de détecteur doit toujours être installé en complément d'un détecteur volumétrique. Couverture : rayon 1,5 m Vitres épaisseur < 6,35 mm Sensibilité : reglee en usine

Fixation 1

Câblage d'un seul détecteur Câblage de plusieurs détecteurs Bornier centrale Câblage de la dérivation : 3-4 : série 56 : série

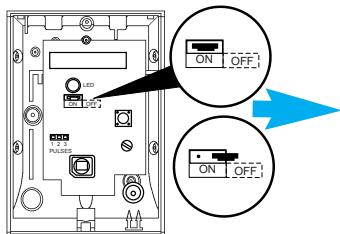

Détecteur infrarouge, ref. 431 18 et 431 19

Orienter le détecteur de façon à ce que l'intrus coupe les faisceaux létalement.

Ref. 431 18 Vue de dessus

• Les détecteurs infrarouge sont sensibles aux changements brusques de températures. Ils doivent être installés à l'abri du soleil.
• L'appareil installé doit tourner le dos à la source lumineuse.
• S'il y a une surface vitrée, s'assurer qu'aucune source lumineuse (phare,...) ne puisse la traverser et déclencher l'alarme.
• S'assurer qu'aucune bouche de ventilation (air pulsé), convecteur ou autre source spontanée de chaleur (cheminée) ne reste dans la partie sensible du champ de détection.
• Ne pas laisser d'animaux dans la ou les pièces protégées par ce type de détecteur.

Réf. 431 19 Vue de dessus

Vue de côté

Fixation 1. au vis-à-vis du capot libre à la surveillance à l'ouverture

En angle

Le détecteur posé en angle sera fixé par 2 vis à droite ou à gauche.

Sur rotule

Abaisser le circuit imprimé pour fixer le détecteur sur rotule. Ne pas toucher le capteur.

Passage de câbles Vis de démontage du circuit imprimé

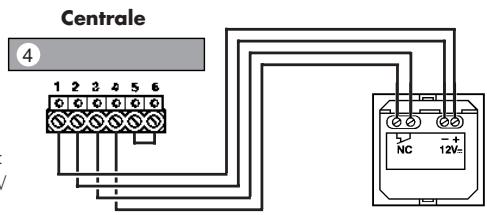

Câblage d'un seul détecteur

Régler les micro-interrupteurs en fonction du choix du mode de fonctionnement de chaque boucle de détention.

Correspondance borniers

Centrale	1	2	3 - 4	5 - 6
Défector	+	-	alarm	tamper

Note : le circuit doit être fixé en position haute (en butée) pour avoir un bon fonctionnement.

Câblage de plusieurs détecteurs Câblage de la dérivation :

1-2: parallèle 3-4: série 5-6: série

Détecteur double technologie, ref. 431 42

Recommandations

• Orienter le détecteur de façon à ce que l'intrus avance en face du détecteur.
• Éloignez le détecteur le plus possible des tubes fluorescentes (au moins 2 mètres).
• Sensible aux variations et secousses de la paroi où il est fixé (ex : passage de camions ou de trains faisant trembler la paroi).
• Sensible aux mouvements (ex. : ascenseurs, passage d'eau irrégulier dans des canalisations plastiques : wc, gros appareils ménagers...).

Fixation : Libérer le couvercle du socle

Appuyer sur la languette blanche et retirer le circuit en le prenant délicatement par les borniers.

Fixer le socle.

En angle

Câblage d'un seul détecteur Centrale

Régler les micro-interrupteurs en fonction du besoin du mode de fonctionnement de chaque boucle de détention.

Câblage de plusieurs détecteurs Correspondance des borniers

Fonctions :

1-2 : alimentation 3-4 : détection 5-6 : auto-surveillance

Centrale	1	2	3	4	5-6
Détecteur	+	-	NC	C	tamper

Détecteur de pré-alarme, ref. 431 23 relais de pré-alarme, ref. 433 50

• Installer à l'abri du soleil.
• Risques de déclenchements fréquents dans le cas de présence d'animaux et de chutes de feuilles importantes.
• Cycle de pré-alarme : s'allume pendant 18 secondes, renouvelable pour permettre un éclairage en continu pendant toute la période de détection.

Fixation

Câblage

Boucle sirenée auto-alimentée + flash + sortie universelle Relais Pré-alarme

Correspondance borniers

Correspondance des borniers

Fonctions :

1-2 : alimentation 3-4 : détection 5-6 : auto-surveillance

Régler le micro-interrupteur 3 sur

Remarque :

La boucle 3 en pré-alarme n'est pas éjectable et active en permanence.

Sortie universelle

Réglage du cavalier sur "sortie à potentiel"

Se place sous une moquette ou un tapis à proximité par exemple, d'une chaîne Hi-Fi, d'un micro-ordinateur ou d'un meuble de valeur.

Remarque: Le micro-interrupteur 7 n'affectue que la boucle 6.

Câblage

Repérez les fils de raccordement :

• Les fils dénudés pour 3-4
• Les fils non dénudés pour 5-6

Fonctions :

3-4 : détente 5-6: auto-surveillance

Réglage du micro-interrupteur 6. N'oubliez pas de régler le micro-interrupteur 7 sur NO.

Nota : Il est possible d'utiliser le tapis contact pour que l'alarme se déclenche lorsque l'on tente de soulever un objet (par exemple un téléviseur).

Dans ce cas, placer le tapis sous l'objet et régler le micro-interrupteur 7 sur NF.

Installation et raccordement des

Nota : maximum 4 claviers ou interrupteurs électroniques

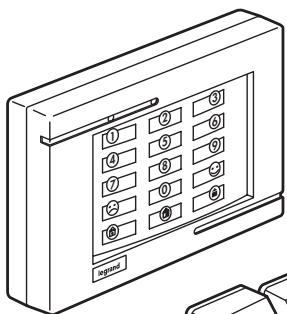

Clavier à code, réf. 432 23

Il sera installé à proximité de l'entrée pour permettre à l'utilisateur d'arrêter son système d'alarme pendant le temps de temporisation à l'entrée.

Vérifiez que le mur est sans aspérité, notamment au niveau du contact d'auto-surveillance.

Fixation Câblage d'un seul clavier à code Correspondance borniers

Centrale	1	2	3	4	5
Clavier	1	2	3	4	5

Fonctions : 1-2 : alimentation 3-4-5 : commande + auto-surveillance

Câblage de deux claviers à code

Câblage de trois claviers à code

Interrupteur électronique, ref. 432 24 recommendations

L'interrupteur électronique sera installé à proximité de l'entrée (en intérieur) pour permettre à l'utilisateur d'arrêter son système d'alarme pendant le temps de temporisation à l'entrée.

Fixation Câblage d'un seul interrupteur électronique

Centrale

Correspondance borniers Fonctions : 1-2 : alimentation 3-4-5 : commande + auto-surveillance

Câblage de plusieurs interrupteurs électroniques

Pour le câblage d'un interrupteur à clé et d'un clavier à code, voir notice interrupteur à clé ou clavier à code. Enregistrement des clés, voir page 31.

Récepteur radio, ref. 036 27

Fixer à plus de 30 cm de toute masse métallique, fils électriques et tuyauteries.

Respecter une distance supérieure à 1 m entre 2 antennes.

Installer à plus de 1,5 m du sol.

Pour l'antenne, utiliser simplement un câble de 20 cm non fixé à une paroi métallique.

En cas d'installation du récepteur en sous-sol, raccorder le récepteur à l'interface Réf. 489 50 située à l'étage par un câble 1 paire blinde.

Fixation

Sur rail DIN, 3 modules de 17,5 mm.

Câblage

Régler le micro-interrupteur 6 sur Correspondance borniers

Centrale	1	2	3	4	5	6
Récepteur	mù	n	f	u

Programmation lors de la mise sous tension (p. 26).

Les 3 voyants s'allument en vert fixe.

Nota : Les opérations ci-dessous devront être réalisées en moins de 30 secondes. Passé ce délai, reprenez la programmation depuis le début.

Le récepteur sera programmé en mode interrupteur : Le relais change d'état à chaque commande de l'émetteur.

Choix du mode :

• Appuyer sur "S1" jusqu'au clignotement (vert/rouge) du voyant superposé,
• Relacher "S1" : l'un des 3 voyants de mode s'allume en rouge fixe,
• Faire allumer le voyant du milieu par pression successive sur "S1",
• Appuyer sur "OK" pour valider le mode : le voyant superposé à "S1" clignote (rouge/vert).

Codage : cette opération consiste à apprendre le code unique de chaque émetteur par le récepteur.

• Appuyer sur la touche de l'émetteur (1 à 2 sec.) pour la marche, le voyant superposé à S1 s'allume en rouge fixe pendant l'émission puis clignote à nouveau après relachement de cette touche,
• Appuyer sur "OK" pour valider, le voyant continue à clignoter (vert/rouge),
• Appuyer sur la touche de l'émetteur (1 à 2 sec.) pour l'arrêt (la même touche que pour la marche si utilise en télérupteur), le voyant s'allume en rouge fixe pendant l'émission,
• Appuyer sur "OK" pour valider, les 3 voyants s'allument en vert fixe.

Note : Les claviers et interrupteurs à clés sont prioritaires sur le récepteur radio. Cela implique que lors d'une mise en marche par l'émetteur radio, et une mise hors service par le clavier ou l'interrupteur à clé, il faudra d'abord effectuer une mise hors service avec l'émetteur avant de pouvoir refaire une mise en service avec l'émetteur.

Sirène intérieure ou extérieure auto-alimentée, ref. 432 51/52

Recommandations

Vérifier l'auto-surveillance

Sirène extérieure : À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer à la mairie. Le câble doit impérativement arriver par le bas et passer par l'embout prévu à cet effet.

Fixation

Ne pas raccorder la batterie maintenant Partie démontable pour passage de câble

Installer dans un endroit dégagé et sur une surface plane.

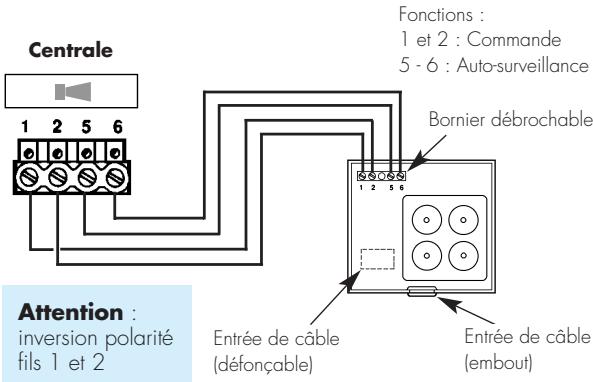

Câblage d'une seule sirène

La sirène est commandée par l'absence de tension sur les bornes 1 et 2.

Fonctions sirène

2 : Charge 1 : Masse 3 : Commande 5-6 : Auto-surveillance

Correspondance borniers

Centrale	1	2	3	5	6
Sirène	2	1	3	5	6

Correspondance des borniers

Câblage de plusieurs sirènes

Centrale ATTENTION

Inversion de la polarité des fils 1 et 2

Sirène intérieure supplémentaire non auto-alimentée, ref. 432 50

Il est recommandé de fixer en hauteur les sirènes pour rendre l'accessibilité plus difficile et accroître la propagation du son.

Fixation

Câblage d'une seule sirène

Centrale	1	2	5	6
Sirène	2	1	5	6

Câblage de plusieurs sirènes

Centrale

Sirène N°1 Sirène N°2

Attention

Inversion de la polarité des fils 1 et 2

Sirene extérieure/intérieure auto-alimentée, ref. 432 60 sirene extérieure avec flash auto-alimentée, ref. 432 63

Il est recommandé de fixer en hauteur les sirènes pour rendre l'accessibilité plus difficile et accroître la propagation du son.

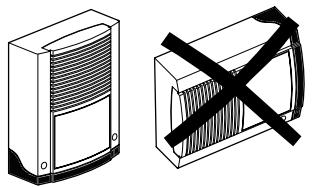

Recommandations pour la sirène extérieure

Installez la sirène en position verticale. À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer à la mairie.

Fixation

Pour ouvrir, appuyez et tournez d'un quart de tour les deux vis en face avant.

En utilisation extérieure des sirènes, faire arriver le câble obligatoirement par le bas, en découvrant le socle au moyen d'une pince.

Fixez le socle avec les deux vis du bas.

2 Perçez 6mm et mettre en place les chevilles (prévoir un dégagement de 100 mm pour l'ouverture du capot).

Faire arriver le câble derrière le socle et dessortir par le trou prévu à cote du bornier.

8 Vérifiez le contact d'auto-surveillance

Préparez les câbles, utilisez les câbles Réf. 43395 (6x0,6mm²).

Accrochez le socle sur les deux vis du haut.

Raccordement des peripheriques (suite)

Câblage d'une seule sirène

Fonctions :

1: Charge +13,6V 2: Masse 3: Commande 5-6: Auto-surveillance

Correspondance borniers

Centrale	1	2	3	5	6
Sirène	1	2	3	5	6

Câblage de plusieurs sirènes

Réglage des micro-interrupteurs

Usage extérieur

Les micro-interrupteurs doivent être en position basse

Usage intérieur

Les micro-interrupteurs doivent être en position arrêt.

Configuration usine

Ref. 432 60/63

Sirènes extérieures Ref. 432 60/63

Micro-interrupteur 2 3 4 b b b b

Durée max. de déclenchement de la sirène 3 mn

Sirène intérieure Ref. 432 60

Micro-interrupteur 1 2 3 4 b b a a a b a a b a a a a a a a

Durée max. de déclenchement de la sirène 3 mn 5 mn 10 mn 30 mn

Fonctions des micro-interrupteurs

micro-interrupteurs 1 et 2 :

micro-interrupteur 3

micro-interrupteur 4

durée

a : son intérieur

a : pas de flash

b : son extérieur (NFA2P)

b : flash (Ref. 43263)

Sirène intérieure supplémentaire non auto-alimentée, ref. 432 61

Ouverture

Cotes

Fixation Câblage d'une seule sirène

Bornier centrale Réf. 432 05/06

Câblage de plusieurs sirènes

Càblage :

1-2: en parallèle

5-6: en série

Fonctions :

1-2 : commande

5-6 : auto-surveillance

Correspondance des borniers

Centrale	1	2	5	6
Sirène	1	2	5	6

Inondation / gaz

(Ref. suivante, gamme voir page 9)

Des instructions particulières sont notifiées dans la notice livrée avec chaque détecteur.

Nous vous demandons de suivre scrupuleusement celles-ci.

Câblage d'un seul détecteur

Fonctions : 1 : +12V 2 : -0V 3-4 : détection 5-6 : pontage

Correspondance borniers

Centrale	1	2	3	4	5	6
Detecteur	+	-

Pensez à régler les micro-interrupteurs.

Régler le micro-interrupteur 4 sur TECH

Détecteur de fumée

Des instructions particulières sont notifiées dans la notice livrée avec chaque détecteur.

Nous vous demandons de suivre scrupuleusement celles-ci.

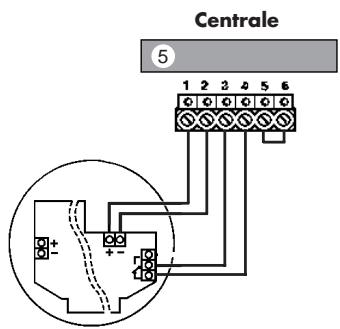

Câblage d'un seul détecteur fumée

Fonctions :

1: + 12V 2: 0V 3-4: détection 5-6: ponilage

Correspondance borniers

Centrale	1	2	3	4	5	6
Detecteur	+	-

Pensez à régler les micro-interrupteurs.

Régler le micro-interrupteur 5 sur INC pour détecteur fumée

Installations complementaires

L'horloge devra être accessible pour pouvoir modifier à tout instant les heures de mise en / hors service. Il est indispensable d'utiliser un inter horaire à réserve de marche et contact secouru (ex. 037 55)

Câblage

Contrôleur enregistreur Câblage

Sortie universelle

État des bornes de la sortie universelle selon l'état de la centrale et le positionnement cavalier et micro-interrupteur :

Position du micro-interrupteur	Etat de la centrale	Position du cavalier	Etat des bornes Sortie Universelle
Controleur	En arrêt (hors surveillance intrusion)	à potentiel	12V 0V 12V 0V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
	En marche (sous surveillance intrusion)	à potentiel	12V 0V 0V 12V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
Pas de contrôle + n°3 sur IMM	Hors alarmé intrusion	à potentiel	12V 0V 12V 0V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥
	En alarmé intrusion	à potentiel	12V 0V 0V 12V ① ② ③ ④ ⑤ ⑥
		à contact sec	0V ① ② ③ ④ ⑤ ⑥

Premiere mise sous tension

Connectez les batteries des sirènes puis de la centrale. Connectez, sur les sirènes et la centrale, le fil rouge sur la borne (+) et le fil bleu sur la borne (-). Placez ensuite la batterie dans le logement prévu.

Refermez le capot de la centrale d'alarme ainsi que tous les périphériques

Rappel : vérifie le raccordement des borniers d'alarme (3-4), d'auto-surveillance (5-6) et clavier (2-5) non utilisées.

Mise sous tension de la centrale d'alarme au tableau d'abonné

Actionnez le disjoncteur en position haute.

À ce moment-là, la centrale d'alarme émet un BIP et le voyant s'allume brièvement toutes les 2 secondes (s'il ne clignole pas, vérifie le bon raccordement et le fusible du bornier secteur).

Nota : Si la(les) sirène(s) déclenché(nt), tapez le code d'accès (code usine 3-4-5-6) puis 0. Le déclenchement de sirène signifie :

• soit qu'une boucle d'auto-surveillance est ouverte, indiquée par le voyant de la centrale (voir page 27),
• soit vérifier le fusible FO.

Test de la centrale et de la batterie. Tapez le code d'accès usine 3 - 4 - 5 - 6 ou votre code personnel si vous l'avez déjà rentré.

Nota : une fois le code d'accès tapé, celui-ci reste valide 15 secondes. Passé ce délai, il vous faut retaper le code. Après 5 codes d'accès consécutifs mauvais, la centrale est bloquée pendant 1 minute.

Le voyant s'allume en fixe (le code est bon). Si le voyant ne s'allume pas, votre code n'est pas bon. Il faut recommencer l'opération.

Si le voyant clignote rapidement, la batterie est certain-ment déchargée (surtout à la première mise sous tension). Vérifiez la bonne charge de la batterie après 24 heures en renouvelant le test de la centrale.

En cas de non charge après 24 heures :

• vérifie le bon état du fusible F3. Pour cela, passez en mode maintenance (code d'accès + touches 6 et 7 simultanées pendant 5 secondes). Là vous pouvez ouvrir la centrale sans déclencher les sirènes.
• Vérifie la date de première charge de la batterie. Si elle est supérieure à 1 an sans utilisation, change la batterie.

Nota : si vous avez oublié votre code personnel, reportez-vous à la page 31.

1 - Testez votre système

Ce test s'effectue en mode "Test".

Le mode "Test" vous permet de vérifier la bonne installation du système :

• sans déclencher les moyens d'alarmes (sirènes, transmetteur), le buzzer réplacant les avertisseurs
• sans tenir compte des temporisations

1 voyant "Alarme", 1 voyant "Auto-surveillance" et 6 voyants de boucles vous permettront d'identifier rapidement les éventuelles anomalies.

La fonction "Test" est accessible uniquement à partir de la centrale.

Nota : assurez-vous que les issues protégées sont fermées et que personne ne se trouve dans le champ des détecteurs infrarouge. Vérifiez que les fils de liaison soient bien positionnés sur les borniers non utilisés.

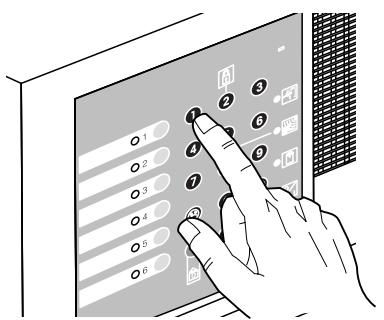

Tapez le code d'accès (le voyant s'allume en fixe) puis maintenez la touche 1 appuyée pendant 5 secondes jusqu'à entendre un Bip.

Le voyant clignote rapidement et les 6 voyants de boucles restent allumés.

Nota : si par mégarde vous appuyez sur la touche “Arrêt”, vous quittelez le mode “Test”. Pour y revenir, reprendre entièrement l'opération.

B) Constatez

• Tout s'est passé bien

Les anomalies que vous pouvez constater

Si une anomalie est constatée, vous entendrez des Bip retentir de la centrale d'alarme et des voyants clignoteront pour vous indiquer la ou les anomalies constatées.

Vérifiez le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Si les voyants " auto-surveillance " et " alarme " clignotent en même temps qu'un ou plusieurs voyants de boucle (exemple : auto-surveillance + alarme boucle 1 et 2)

Faites la même vérification que pour les cas 1, 2 et 3.

3 Si les voyageants " auto-surveillance " et " alarme " clignotent en même temps que les voyageants des bouches 1, 3 et 5

Vérifiez l'état du fusible F1. S'il est en bon état, faites la même vérification que pour les cas 1, 2 et 3.

4 Si les voyants " auto-surveillance " et " alarme " clignotent en même temps que les voyants des boucles 2, 4 et 6

Vérifiez l'état du fusible F2. S'il est en bon état, faites la même vérification que pour les cas 1, 2 et 3.

2 - Test de bon fonctionnement des différents détecteurs

Une fois que vous êtes rentré en mode "Test" et que vous n'avez constaté aucune anomalie, vous testez un à un chaque détecteur. Le buzzer de la centrale d'alarme ainsi que les voyants associés vous permettront de confirmer le bon fonctionnement de chaque détecteur.

Tester chaque contact en ouvrant la porte, la porte de garage ou la fenêtre sur lequel il est fixé.

Ouvrir une porte ou une fenêtre à la fois et écouter le buzzer de la centrale. Refermer la porte ou la fenêtre avant de procéder à un nouvel essai. Reprendre les mêmes opérations pour les détecteurs suivants.

Réglage et test des détecteurs bris de glace

Retirez la face avant

Réglez le potentiomètre

Donnez un petit coup sur la vitre à côté du détecteur pour vérifier sa sensibilité, vous nevez entendre le buzzer de la centrale

Attention : déclenchements intempéstifs si sensibilité élevée.

Remettez la face avant

Tester chaque tapis contact en marchant dessus

Assurer avec votre pied une pression sur le tapis contact.

On doit entendre le buzzer de la centrale.

Tester chaque détecteur infrarouge

Préreglage de la position du cavalier de sensibilité

Cavalier sur pulse 1 : détention à la coupure d'1 faisceau,

Cavalier sur pulse 2 : détention à la coupure de 2 faisceaux,

Cavalier sur pulse 3 : détention à la coupure de 3 faisceaux.

Il est conseillé de conserver la position pulse 2.

Positionner le curseur "LED" sur "ON" pour permettre l'allumage du voyant lors de la détection. Dans ce cas, il fonctionnera même si la centrale est à l'arrêt.

Refermer le détecteur.

Réglage du champ de détection.

Verrouillage des détecteurs infrarouge.

Vérifier la couverture de détection au moins une minute après la mise sous tension en vous déplaçant latéralement, en regardant le voyant rouge sur le détector, et/ou en écoutant le buzzer de la centrale.

Si besoin, régler le détecteur à l'aide de la rotule Réf. 433 92.

Répéter ce réglage pour chaque détecteur.

Verrouiller le socle sur la rotule sans en dérégler la position.

Reprendre la même opération pour les détecteurs suivants.

Tester chaque détecteur double technologie

Préréglage du champ de détection du détecteur double technologie et de l'allumage des voyants.

Laisser le cavalier en place pour permettre l'allumage des voyants lors de la détection.

Tourner le potentiomètre de portée entièrement vers la gauche, pour permettre au minimum.

Voyant vert : détection infrarouge,

Voyant jaune : détection hyperfréquence,

Voyant rouge : passage en alarme.

Pour permettre l'allumage des voyants lors de la détection, conservez le cavalier. Pour supprimer l'allumage des voyants, retirez le cavalier situé à droite des voyants.

Réglage du champ de détection.

Verrouillage des détecteurs double technologie.

Remettre le capot

Augmenter au fur et à mesure la portée jusqu'à ce que la détection couvre la pièce à protéger.

La couverture infrarouge est déterminée par la hauteur de montage (2,3m) et l'angle.

Traverser la zone protégée en différents endroits à allure normale. Les voyants de diagnostic doivent s'allumer tous les deux ainsi que le voyant d'alarme. En l'absence de mouvement, les 3 voyants doivent être éteints.

Tester le détecteur de pré-alarme

Réglage de la position du détecteur de pré-alarme.

Orienter le détecteur à l'aide de la patère (rappel de la portée : 10m).

Important: Le détecteur de pré-alarme doit être installé à l'abri des rayons du soleil pour éviter des déclenchements intempestifs.

Tester chaque détecteur infrarouge de pré-alarme en les activant.

Vérifier la couverture de détection en vous déplaçant latéralement et en écoutant le buzzer de la centrale.

3 - Test du clavier à code

Ouvrir le clavier pour libérer le contact "Auto-surveillance", puis le refermer. 1BIP retentit à la centrale, le voyant défaut de la centrale s'allume.

4 - Test des avertisseurs

Libérez le contact "Auto-surveillance" pour chaque sirène, un bip retentit à la centrale.

S'il ne retentit pas, vérifier le câblage en série s'il y a plusieurs sirènes (bornes 5 / 6).

Vérifier que vous entendez bien le "CLIC" du contact d'auto-surveillance qui se libère.

Test son siréné :

a) Sortir du mode Test en appuyant sur et attendre 15 secondes. b) Tapez le code d'accès. Appuyez sur "8" pendant 5s. Les sirènes hurlent tant que l'on maintient le doigt sur la touche.

Changement des codes d'accès

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 6 boucles de détention.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Boucles	code principal permiet l'accêt des boucles	code secondaire permiet l'accêt des boucles
1	X	X
2	X	X
3	X
4	X	X
5	X
6	X	X

Important : par mesure de sécurité, les 2 codes utilisateurs principal et secondaire doivent impérativement être changés avant la première mise en marche de votre installation.

Comment changer les codes

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier. Assurez-vous que la centrale soit à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes. Un Bip sonore retentit et le voy

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes. Un Bip sonore retentit et le

Important :

• Les codes symétriques sont interdits (exemple : (1, 2, 2, 1) ou (1, 1, 1, 1))
• le code secondaire ne peut pas être l'envers du code principal (exemple : code principal (1,2,3,4) - code secondaire (4,3,2,1))
• Les codes doivent obligatoirement composer 4 chiffres.

Enregistrement des clés :

Assurez-vous que la centrale est à l'arrêt. Sur votre centrale, tapez le code d'accès et appuyez sur "9" pendant 5 secondes. Le voyant vert de l'interrupteur clignote et la centrale émet un BIP. Présentez les clés une à une sur l'interrupteur. Le voyant vert arrête de clignoter quelques secondes. Lorsque vous avez terminé, sortez du mode enregistrement en tapant

Remarques : Si vous devez rajouter des clés, la procédure sera la même.

Suppression des clés :

Assurez-vous que la centrale est à l'arrêt, tapez le code d'accès et appuyez sur "7" pendant 5 secondes, un bip retentit. Toutes les clés de tous les interrupteurs sont effacées. Pour re-enregistrer les clés, suivre la procédure ci-dessus.

Testez chacune de vos clés en les présentant une à une devant l'interrupteur.

Mise en marche : présentez la clé devant l'interrupteur. Le voyant rouge s'allume brièvement et le voyant vert est allumé si tout est normal. Le voyant rouge clignote s'il y a un problème.

Note : attendre la fin de validité du code d'accès (extinction des leds au bout de 15 sec.) pour utiliser le lecteur de clés.

Mise à l'arrêt : présentez à nouveau la clé. Le voyant rouge s'allume brièvement. Le voyant rouge clignote s'il y a un problème.

Perte d'une clé

Dans le cas de la perte d'une clé, vous devez toutes les supprimer, puis les re-enregistrer.

Le mode "maintenance

Fonctions accessibles uniquement à partir de la centrale.

Le mode "Maintenance" permet :

• de faire des essais et des démonstrations de mise en marche / mise à l'arrêt du système
• de régler la durée de temporisation
• d'arrêter ou de remettre en service le buzzer de la centrale

En mode "Maintenance", les sirènes ne sont pas activées.

Entrée en mode "maintenance

1 Tapez le code d'accès.

2 Appuyez simultanément sur les touches 6 et 7 pendant 5 sec.

3 Le voyant clignote. Vous êtes en mode "Maintenance".

Vous pouvez ouvrir le capot sans risques.

Durée de temporisation

Votre centrale est programmée d'usine avec une temporisation d'entrée de 10 secondes et sortie de 20 secondes. Cette temporisation ne concerne que les boucles programmées en temporisation (réglage des micro-interrupteurs sur tempo).

Changer la durée de temporisation :

Une fois en mode "Maintenance", sélectionnez dans le tableau ci-dessous la temporisation d'entrée-sortie et tapez sur le clavier le chiffre correspondant à votre besoin, un bip vient confirmer la manœuvre.

Nota : Seuls les détecteurs raccordés sur les boucles temporisées ne déclencheront pas d'alarme pendant le temps de temporisation choisi.

Arrêt buzzer de la centrale

Si vous désirez cacher votre centrale d'alarme et commander le système à partir d'un clavier ou d'une clé, vous pouvez alors arrêter le buzzer de la centrale.

Pour cela, vous devez être en mode "Maintenance".

Appuyez sur la touche "7" et le buzzer est désactivé. Si vous appuyez à nouveau sur la touche "7" un son continu de 1 seconde vous indique que le buzzer est réactivé.

Sortir du mode "maintenance

Pour sortir du mode "Maintenance", tapez sur Arrêt

Procédure de mise hors service

Vérifier que le système est à l'arrêt. Tapez le code utilisé + - Entrez en mode maintenance (voir page 32)

Rappel : Notre système est en mode maintenance. Vous pouvez ouvrir tout appareil sans déclenchement d'alarme.

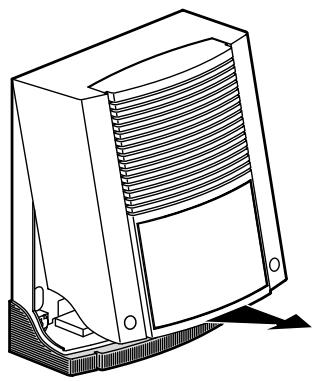

• Intervention sur une sirène auto-alimentée

Vous en mode maintenance, ouvrez le capot sirène, déconnectez la batterie, puis l'alimentation.

• Contrôler les batteries

Ouvrir les sirènes une après l'autre et débrancher l'un des fils de la batterie. Contrôler la tension.

• Mise hors service de l'installation

Couper le courant du disjoncteur de branchement, débrancher la batterie de la centrale, l'installation est hors service.

Pour la mise sous tension, voir procédure page 26.

Voyant alarme auto-surveillance

Ce voyant clignote lorsqu'il y a une anomalie sur un de vos périphériques

• l'appareil est décollé du mur
• l'appareil est ouvert ou mal fermé
• problème de câblage éventuel entre les bornes 5 et 6

S'il clignote seul, il s'agit de la centrale d'alarme, d'une télécommande ou d'un avertisseur. S'il clignote avec un voyant de boucle, il s'agit d'un détecteur raccordé sur cette boucle.

Voyant alarme intrusion :

Ce voyant clignote lorsqu'il y a une intrusion.

S'il clignote avec un voyant de boucle :

• une porte ou une fenêtre est ouverte,
• quelqu'un est entré chez vous.

Voyant alimentation

Ce voyant clignote lentement lorsque la centrale est en veille et indique un bon état de l'alimentation secteur.

S'il clignote rapidement, il s'agit d'un problème au niveau de la batterie ou du fusible F3.

Si le voyant est allumé en fixe, le code d'accès est actif.

Voyant marche/arrêt

S'il clignote, vous êtes en mode "Maintenance" ou "Test".

Voyant boucle de détection :

Il vous permet de localiser :

• les boucles en surveillance (allumé fixe),
• les boucles hors surveillance (éteint),
• les boucles en alarme* (allumé clignotant).
• Alarme auto-surveillance
• Alarme intrusion - les bouches hors surveillance (éteint)

Mise en marche et arrêt de votre système au clavier de la centrale mise sous surveillance totale mise sous surveillance partielle mise hors surveillance

Toute votre installation est sous surveillance, lorsque le signal sonore de mise en marche retentit.

Seules les boules 1 et 2 sont sous surveillance, lorsque le signal sonore de mise en marche partielle retentit.

Toute votre installation est hors surveillance, lorsque le signal sonore de mise à l'arrêt retentit.

Mise en marche partielle ponctuelle

Vous pouvez utiliser la mise en marche partielle lorsque vous ne voulez pas activer une ou plusieurs boucles. Pour cela, il vous faut éjecter les boucles que vous ne voulez pas mettre sous surveillance lorsque vous mettez la centrale en marche. Pour éjecter une boucle, il vous suffit d'appuyer sur le bouton situé à côté de chaque voyant de boucle (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tapé le code d'accès et appuyé sur

Mise en marche forcée

Vous pouvez utiliser la mise en marche forcée lorsque votre centrale détecte une intrusion à la mise en marche. Pour cela, il vous faut éjecter les boucles dont les voyants clignotent. Pour éjecter une boucle, il vous suffit d'appuyer sur le bouton situé à côté de chaque voyant de boucle (celui-ci s'éteint lorsque la boucle est inactive). Cette manipulation se fait lorsque vous avez tapé le code d'accès et appuyé sur marche. Lorsque vous avez éjecté la ou les boucles en détection, n'oubliez surtout pas d'appuyer à nouveau sur

Mise en marche et arrêt de votre système au clavier déporté ou interrupteur à dé

Toute votre installation est sous surveillance, lorsque le signal sonore de mise en marche de la centrale retentit et lorsque le voyant vert est fixe pendant 15 secondes.

Seules les bocules 1 et 2 sont sous surveillance, lorsque le signal sonore de mise en marche partielle de la centrale retentit et lorsque le voyant orange est fixe pendant 15 secondes.

Toute votre installation est hors surveillance, lorsque le signal sonore de mise à l'arrêt retentit.

Remarque : Lorsque le voyant rouge clignote, l'appui sur la touche est valide. Lorsque le voyant vert clignote, le code d'accès est valide pendant 15 secondes si aucune action n'est faite sur le clavier.

Mise en marche avec l'interrupteur à clé, portez votre clé sur le lecteur (un flash rouge apparait, votre clé est reconnaue) :

• le voyant vert s'allume si tout va bien. votre installation est sous surveillance.
• le voyageant rouge clignote s'il y a un besoin sur l'installation, votre installation n'est pas sous surveillance.

Mise à l'arrêt avec l'interrupteur à clé, portez votre clé sur le lecteur (un flash rouge apparait, leur clé est reconnue) :

• le voyant vert doit être éteint
• le voyant rouge clignote s'il y a un problème.

Rappels de la signification des sous et des voyants

Dès la mise en marche ou la mise à l'arrêt, la centrale vous signale le bon ou le mauvais fonctionnement de votre système.

• un son continu vous indique un bon état de marche
• un son discontinu vous indique un dysfonctionnement
• un son discontinu plus lent vous indique une mise en marche avec temporisation (voir tableau page 38)

Attention : Si le son discontinu survient à la mise en service, votre installation ne sera pas sous surveillance tant que le défaut ne sera pas réparé.

Il vous suffit ensuite de dire à la centrale les informations transmises. Vous trouvez ci-dessous quelques indications vous permettant de vous guider.

Important : À tout moment, il suffit de taper le code d'accès pour visualiser l'état du système (marche ou arrêt).

Levoyant "auto-surveillance" clignote seul

Faites vérifier le câblage (borne 5 et 6) et les contacts d'auto-surveillance des éléments suivants :

• centrale : le capot de la centrale doit être fermé et la centrale d'alarme fixée sur le mur

sirène - sirène supplémentaire clavier - commande relais configurable

Levoyant "auto-surveillance" clignote en même temps qu'unvoyant de boute (exemple la boute 3)

Faites vérifier le câblage entre les bornes 5 et 6 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

Levoyant "alarme" clignote en même temps qu'unvoyant debounce (exemple la boucle 5)

Faites vérifier le câblage entre les bornes 3 et 4 sur le ou les borniers de boucle concernées, ainsi que le ou les détecteurs associés.

2 Types de défauts apparaissant :

-1 défaut "Auto-protection" -1 défaut "Alarme"

Faites la même vérification que pour les cas 1, 2 et 3.

Mémoire d'événements

Système à l'arrêt, tapez le code d'accès puis appuyez sur la touche "6" pendant 5s, jusqu'à entendre un bip sonore. On peut alors dire les 30 derniers événements 1 à 1 à partir du dernier survenu, en appuyant successivement sur la touche 6. Les voyants d'états associés aux voyageants de boucles s'allumeront successivement. Lecture de l'événement précédent à chaque appui. Pour sortir appuyez sur △

Changement de code

Pour des raisons de sécurité, l'utilisation de votre système d'alarme intrusion est protégée par codes d'accès programmables et modifiables. Deux profils utilisateurs peuvent être définis :

• l'utilisateur principal dont le code donne accès à toutes les fonctions de la centrale d'alarme et commande les 6 boucles de détection.
• l'utilisateur secondaire (femme de ménage,...) dont le code permet de désactiver seulement les boucles de détection 1, 2, 4 et 6. Les boucles 3 et 5 restent toujours sous surveillance. Les seules fonctions accessibles sont Marche / Arrêt. À la remise en service la centrale reprend son état initial.

Procédure de changement de code

Vos codes d'accès sont communs à tous les claviers. Vous pouvez les programmer à partir de n'importe quel clavier.

Assurez-vous que la centrale est à l'arrêt.

Code utilisateur principal : tapez le code usine 3, 4, 5 et 6, puis appuyez sur la touche 2 pendant 5 secondes.

Un bip sonore retentit et le voyant clignote. Dans les 15 secondes qui suivent, tapez le nouveau code 2 fois consécutives, puis tapez. Un bip confirme l'enregistrement.

Code utilisateur secondaire : tapez le code utilisateur principal, puis appuyez sur la touche 5 pendant 5 secondes.

Un bip sonore retentit et le voyant 2 clignote. Dans les 15 secondes qui suivent, tapez le nouveau code 2 fois consécutives, puis tapez . Un bip confirme l'enregistrement.

Procédure de changement de code en cas d'oubli de celui-ci

Nota : cette manipulation nécessite 2 opérateurs

1. Coupe le disjoncteur. 2. Ouvrez la centrale (les avertisseurs se déclenchent). 3. Débranchez la batterie et attendez au moins 5 secondes avant de la rebrancher. 4. Refermez la centrale. 5. Appuyez sur "2" en même temps que la deuxième personne remet le disjoncteur. 6. Les avertisseurs s'arrêtent. 7. Les codes d'accès de votre centrale sont effacés. 8. Pour programmer de nouveaux codes, voir ci-dessus.

Perte d'une clélectronique

-Tapez votre code d'accès puis maintenez la touche 7 appuyée pendant 5 secondes, un BIP retentit. Toutes les clés associées au système, quelque soit le lecteur, sont supprimées. - Appuyez sur 9 pendant 5s et présentez les clés à nouveau une à une devant chaque lecteur, puis appuyez sur la touche arrêt.

Signalisations sonores et visuelles sur la centrale

Sons	Signification
Biiiiiiiiiiiiiiiiiiiiiip (3s.)	Mise en marche / mise à l'arrêt de la centrale
Bip - 3s - Bip - 3s - Bip - ... - Bip - 3s - Bip	Mise en marche partielle imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Mise en marche totale imminente (temporisée)
Bip - 1s - Bip - 1s - Bip - ... - Bip - 1s - Bip	Alarmé imminente (temporisée)
Bip - Bip - Bip - Bip - Bip - Bip - Bip - Bip	Défaut à la mise en marche ou à l'arrêt
Bip - Bip - Bip	Touché érronée ou erreur de programmation
Biiiip (1s.)	Confirmation de configuration
Bip	Echo touche

Etatvoyant	Signification
Vert fixe(pendant les 15 secondes durantlesquelles le code d'accès resté actif)	Alim: OK, M/A:système en marche
Vert clignotant	Alim: problème, M/A: configuration en cours
Rouge fixe	Zone surveillée
Rouge clignotant	Défaut détecté ou présence détction pendant la tempororisation de sortie

Récapitulatif des codes fonctions :

code + 1 pendant 5 secondes = mode test.

code + 2 pendant 5 secondes = changement du code utilisateur principal.

code + 5 pendant 5 secondes = changement du code utilisateur secondaire.

code + 6 pendant 5 secondes = mémoire d'événements.

code + 6 et 7 simultanées pendant 5 secondes = mode maintenance :

• touche 1 à 6 = réglage temporisation,
• touche 7 = désactivation buzzer.

code + 8 pendant 5 secondes = test sirène.

Sommaire detaille

Principe d'une alarme intrusion 2-3

Organisation de l'alarme intrusion filaire 4

Présentation des appareils :

. centrale multirisques 5. détecteur magnétique (saillie, encastré, pour porte de garage) 6. détecteur bris de glace 6. détecteur infrarouge pour surveillance (pièces et couloirs) 7. détecteur double technologie 7. tapis de contact 7. détecteur de pré-alarme infrarouge plexo 8. batteries 8. des sirènes 8. clavier à code 9. interrupteur électronique 9. détecteurs techniques 9

Préparation du chantier 10-11

Installation de la centrale 12

Installation et raccordement des périphériques :

. détecteur magnétique (saillie, encastré) 13. détecteur magnétique pour porte de garage 14. détecteur bris de glace 14. détecteur infrarouge pour surveillance (pièces et couloirs) 15. détecteur double technologie 16. détecteur de pré-alarme infrarouge plexo 17. tapis de contact 17. clavier à code 18. interrupteur électronique 18. émetteur et récepteur radio 19. sirène intérieure ou extérieure auto-alimentée Ref. 432 51/52 20. sirène intérieure supplémentaire non auto-alimentée Ref. 432 50 20. sirène intérieure ou extérieure auto-alimentée Ref. 432 60 21-22. sirène extérieure avec flash auto-alimentée Ref. 432 63 21-22. sirène intérieure supplémentaire non auto-alimentée Ref. 432 61 23

Installation et raccordement des détecteurs techniques :

24. détecteur congélateur/inondation/gaz 24. détecteur fumée

Installation complémentaires :

. commande externe (inter horaire) 25. contrôleur enregistré 25. vérification sortie universelle 25

Première mise sous tension :

. Connecter la batterie à la centrale 26. Test de la centrale et de la batterie 26

Sommaire detaille (suite)

Test de l'installation :

. Testez votre système 27 - 28. Test de bon fonctionnement des détecteurs 29. Test du clavier à code 30. Test des avertisseurs 30

Codes d'accès et gestion des clés :

Changement des codes d'accès (centrale et claviers) 31. Clé électronique 31

Mode "Maintenance":

. entrer en mode "Maintenance" 32. durée de temporisation 32. arrêt buzzer de la centrale 33. procedure de mise hors service 33. sortir du mode "Maintenance"

Guide d'utilisation :

. fonction des touches et voyants 34. mise en marche et arrêt du système au clavier de la centrale 35. mise en marche partielle ponctuelle 35. mise en marche forcée 35. mise en marche et arrêt du système au clavier déporté ou interrupteur à clé 35. informations complémentaires :

. rappels de la signification des sons et des voyants 36. mémoire d'événements 36. changement de code 37. procédure de changement de code en cas d'oubli de celui-ci 37. perte d'une clé électronique 37. agression 37

Signalisations sonores et visuelles sur la centrale 38

Sommaire détaillé 39-40

Gabarit de perçage 41

legrand

LEGRAND

SNC au capital de 40 000 000 F

RC. S. Limoges B 389 290 586

code A. P. E. 5804

N° d'identification TVA

FR15389290586

Siège social

128, av. du Mal de Lattre de Tassigny

87045 Limoges Cedex - France

05 55 06 87 87 +

tél : [phone]

Télégramme : Belgrand Limoges
