SILHOUETTE II - Radiateur électrique CONCORDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à panneau rayonnant
Marque	CONCORDE
Modèle	SILHOUETTE II
Puissances disponibles	1000 W, 1500 W, 2000 W
Tension d'alimentation	230 V ~ 50 Hz
Classe électrique	Double isolation (Classe II)
Dimensions horizontales (HxLxE)	1000 W : 500 x 675 x 135 mm ; 1500 W : 500 x 875 x 135 mm ; 2000 W : 500 x 1075 x 135 mm
Dimensions verticales (HxLxE)	1000 W : 775 x 500 x 135 mm ; 1500 W : 1075 x 500 x 135 mm
Dimensions bar (HxLxE)	1000 W : 300 x 1070 x 142 mm
Type de régulation	Thermostat électronique 6 ordres par fil pilote
Modes de fonctionnement	Confort, Économique, Hors-gel, Programmation (P1, P2, P3), Auto
Programmation hebdomadaire	Oui (7 jours, 3 programmes prédéfinis)
Forçage et dérogation	Possibilité de forcer le mode Confort ou Hors-gel
Indicateur de chauffe	Témoin lumineux de mise en chauffe
Verrouillage clavier	Oui (par combinaison de touches)
Installation en salle d'eau	Volume 2 ou 3 (selon schéma)
Distances de sécurité minimales	Sol : 150 mm, meubles face : 200 mm, obstacles latéraux : 100 mm, plafond : 100 mm
Entretien	Dépoussiérage des grilles à l'aspirateur, nettoyage avec un chiffon doux, pas de produits abrasifs
Garantie	2 ans (pièces et main-d'œuvre en usine)
Recyclage	Ne pas jeter avec les déchets ménagers, recycler dans les centres appropriés

FOIRE AUX QUESTIONS - SILHOUETTE II CONCORDE

Pourquoi mon radiateur ne chauffe-t-il pas alors que l'écran est allumé ?

Vérifiez la consigne de température : si elle est trop basse, l'appareil ne chauffe pas. Assurez-vous que le mode n'est pas sur Arrêt chauffage ou Hors-gel. Si votre installation est équipée d'un délesteur, une surconsommation momentanée peut couper le chauffage. Attendez que la consommation redevienne normale.

Comment régler l'heure et le jour sur mon radiateur SILHOUETTE II ?

Appuyez pendant 3 secondes sur la touche PROG/OK pour entrer dans le menu de programmation. Appuyez une deuxième fois 3 secondes pour régler l'horloge. Utilisez les touches + et - pour modifier les heures et minutes, validez avec PROG/OK. Ensuite, réglez le jour de la semaine (LU, MA, ME, JE, VE, SA, DI) avec + et - et validez.

Comment verrouiller le clavier pour éviter les modifications involontaires ?

Mettez l'appareil en mode Hors-gel (HG). Ensuite, appuyez simultanément sur les touches + et - pendant environ 3 secondes. L'écran clignote pour confirmer le verrouillage. Pour déverrouiller, répétez l'opération.

Comment harmoniser l'affichage de température avec un thermomètre externe ?

Si l'écran affiche 19.0 en clignotant, vous pouvez ajuster la valeur avec les touches + et -. Validez ensuite avec le sélecteur Mode. Si l'écran affiche NON, l'harmonisation n'est pas possible.

Que faire si l'appareil ne suit pas les ordres de programmation ?

Assurez-vous que l'appareil est bien en mode Auto (appuyez 3s sur Mode après avoir sélectionné P1/P2/P3). Vérifiez également que la centrale de programmation ou le gestionnaire d'énergie fonctionne correctement et que les signaux fil pilote sont transmis.

Puis-je utiliser ce radiateur dans une salle de bain ?

Oui, l'appareil peut être installé dans les volumes 2 ou 3 des salles d'eau, selon le schéma de la notice. Respectez les distances minimales et assurez-vous que l'installation électrique est conforme à la norme NFC 15-100.

Comment nettoyer le radiateur ?

Dépoussiérez régulièrement les grilles avec un aspirateur. Pour les tâches, utilisez un chiffon doux légèrement humide. Ne jamais utiliser de produits abrasifs ou à base d'acétone qui pourraient détériorer le revêtement.

Que faire en cas d'odeur lors de la première chauffe ?

C'est un phénomène normal dû à la première mise en température des composants. L'odeur disparaît après quelques minutes de fonctionnement. Aérez la pièce si nécessaire.

Comment fonctionne le mode programmation ?

Sélectionnez l'un des trois programmes prédéfinis (P1, P2 ou P3) avec le sélecteur Mode. Ensuite, appuyez sur Mode pendant 3 secondes pour activer la fonction Auto. L'appareil suivra alors les plages Confort/Eco définies par le programme.

Que signifie le clignotement du voyant Auto ?

Le clignotement indique que l'appareil reçoit un ordre prioritaire de la centrale de programmation ou du gestionnaire d'énergie, comme Hors-gel ou Arrêt chauffage. Cela est normal et l'appareil reprendra son fonctionnement automatique après la fin de l'ordre.

MODE D'EMPLOI SILHOUETTE II CONCORDE

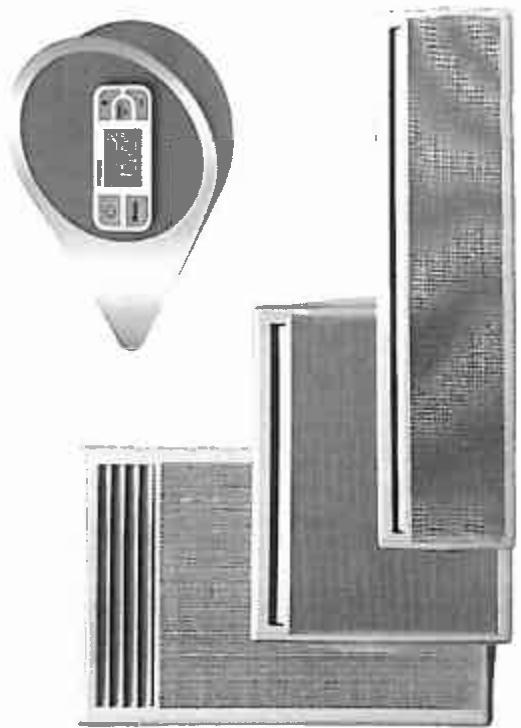

Silhouette 2 panneau rayonant

En risque de révolution de la technique, le constructeur se réserve le droit de modifier le matériel sera pasays – trades al printer non contractants -421AA 2561-400 -25/12

La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces recouvertes détectées. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de réduction des pièces, celles-ci doivent être expédiées franco de port et déballage dans les 15 jours. Les frais de démontage et de remontage ne sont pas pris en charge, que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des détectuïstles taint sur les personnes qui sur les bluns et il est expressément stipulé par ailleurs que la charge de diffusion des appareils ne lui incombe en aucun cas. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés en dehors des conditions d'emploi autres que celles pour lesquelles ils ont été conçus. Elle ne s'applique pas non plus en cas de déterioration ou accident provoqué par négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa tournerie. CONTESTATION : Dans le cas de construction, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris est seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur et suivants du code civil.

BON de garantie

: 3D11

PUISSANCE:

DATE DE

FABRICATION:

DATE DE

MISE EN SERVICE:

pour vous donner satisfaction.

1. Boulvarad Nev - 75018 PARIIS

CONCOPE Avenue Commercial: 13 rue Jean Dubois - 75018 PARIS SAV : voir avec votre magasin revendeur [ouverture]

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUEES SUR L'ETIQUETTE SIGNALETIQUE.

LCIE ELECTRICITE performance	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries Electriques) garantit les performances de ces appareils qui respectent les normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en vigueur.
Cat. C	Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance
LCIE ELECTRICITE	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries Electriques) garantit que ces appareils respectent l'ensemble des normes de sécurité en vigueur.
CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension-dbt) et compatibilité électromagnétique (CEM).
Classe II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP...	Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides
IK...	Indice de résistance aux chocs de l'enveloppe de l'appareil.

2. Recommandations de mise en PLACE

	RÉFÉRENCE	PUIS.(W)	TENSION(V)	INTENSITÉ(A)	HAUT.(mm)	LARG.(mm)	ÉPAIS.(mm)
Horizontal	SILHOUETTE 2 H10	1000	230	4.3	500	675	113+22
	SILHOUETTE 2 H15	1500		6.5		875	113+22
	SILHOUETTE 2 H20	2000		8.7		1075	113+22
Vertical	SILHOUETTE 2 V10	1000		4.3	775	500	113+22
	SILHOUETTE 2 V15	1500		6.5	1075	500	113+22
Bar	SILHOUETTE 2 B10	1000		4.3	300	1070	113+29

Appareil + dosseret

EN OPTION : L'appareil permet de recevoir des cassettes ou centrale de programmation sans fil (contacter votre revendeur).

LES DECHETS ELECTRIQUES NE DOIVENT PAS ETRE JETES AVEC LES DECHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIES.

Une plaque signalétique est placée en bas (côté commande) de votre appareil, elle permet de l'identifier.

• Le nom commercial de l'appareil (rep. A)

• La référence de l'appareil (rep. B)

(A préciser lors d'un retour SAV)

• La puissance en Watt et la tension en Volt (rep. C)

• Les symboles (rep. D-E-F-G)

• La semaine et l'année de fabrication (rep. H)

• N° du constructeur (rep. I)

- N° de série (rep. J) et l'indice de fabrication

Installation des apparellis L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC15-100 pour la France).

Nours bélène Volume 2 Volume 3 Volume 2 0.60m Volume 1 Volume 0 2.40m 2.5m 2.7m 2.8m 0.60m Schréma 1 * hauteur à partir du fond ne la baignoire

- Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

- L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau (schéma 1). - L'appareil ne doit pas être installé sous une prise de courant.

- Si l'appareil est recouvert, il y a risque de surchauffe.

- Le logo ci-dessus rappelle ce risque.

Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

- Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

- Respecter les distances minimales d'installation au sol, aux parois, aux meubles, etc...

Tout obstacle ex : voilages 0.1 m 0.1 m 0.15 m 1 m Sol Meubles de face

Modèle Horizontal et Vertical

200 mm 200 mm 200 mm 80 mm

Modèle Bas

NATURE	VERIFICATION	ACTION
L'appareil ne chauffe pas	S'assurer que l'écran est allumé.	Appuyer sur le bouton
	L'écran est allumé, le témoin de chauffe est éteint.	Vérifier la valeur de la consigne.La température ambiante ne nécessite pas de chauffer.L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	L'écran ne s'allume toujours pas.	S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareil chauffe tout le temps	Vérifier que le réglage de la température n'a pas été modifié.Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et près d'un local non chauffé, ou dans un courant d'air.	Régler de nouveau la température.Fermer la porte, mettre le local en chauffe ou supprimer le courant d'air.
L'appareil ne suit pas les ordres de programmations	S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation)	Mettre l'appareil en mode "AUTO"
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIEE

6. Conseils et entretien

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les grilles de l'appareil.

Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tâche, humidifier le chiffon.

NE JAMAIS Utiliser de produits abrasifs ou a BASE d'acetone qui risqueraient de deteriorer le revetement de l'appareil

Recommandations et conseils

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Evitez aux jeunes enfants de s'appuyer sur la surface chaude de l'appareil.

Veillez à ne rien introduire dans l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V~ 50Hz.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalable concernant l'utilisation de l'appareil.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUEES HORS TENSION ET PAR UN PERSONNEL QUALIFIE ET AGREE.

	PUISSANCE	1000 W	1500 W	2000 W
HORIZONTAL	ENTRAXE	320mm	405mm	535mm
	H	258mm	258mm	258mm
	B	241mm	241mm	241mm
	C	250mm	250mm	250mm

Modèle horizontal et vertical:

Pour effectuer cette opération, ôter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les 2 pattes (Schéma ci-dessous Rep. 1) Fixer le dosseret sur la paroi à l'aide de 4 vis (∅ 5,5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur.

Encombrement appareil Hauteur Longueur appareil Entraxe B Rep 1 150 mm MIN Sol H C

Utilisation du mode 6 ORDRES par FIL PILOTE:

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt Chauffage (voir tableau du chapitre - 4). * Conf.-1 provoque un abaissement de la température de 1°C par rapport à la position Confort.

Modèle bas :

Pour fixer le rayonnant au mur:

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d'EDF.
• Votre appareil étant équipé d'un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
• L'utilisation des ordres Conf.-1 et Conf.-2 se traduit par l'affichage sur l'écran à

Usage exceptionnel : Dérogation d'un appareil de sa programmation

Quelle que soit l'ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence à 19.0 ^°C. Pour cela, veuillez vous reporter au chapitre «Forçage en mode Confort», sous réserve des ordres prioritaires par délestage Hors-Gel ou Arrêt chauffage.

- Si la pièce est inoccupée (chambre d'amis par exemple), maintenir la température à une valeur très basse en permanence (Mode HGEL). Pour cela, veuillez vous reporter au chapitre « Dérogation en mode Hors-Gel », sous réserve de l'ordre prioritaire par délestage Arrêt chauffage.

Dans les 2 cas ci-dessus, dès suppression de l'usage exceptionnel, replacer le mode de fonction sur « Auto ».

NOTA : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire ; il est possible que l'appareil ne chauffe pas, le mode étant sur « Auto ». Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

	PUISSANCE	1000 W	1500 W
VERTICAL	ENTRAXE	248mm	248mm
	H	258mm	468mm
	B	127mm	127mm
	C	328mm	328mm

Schéma 3

Schéma 2 275 520 275 140 65 Fixation au mur

Mise en harmonie des affichages (THERMOSTAT/THERMOMETRE) :

L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Exceptionnellement, il peut s'avérer que, dans certaines conditions, il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Dans ce cas, il est possible d'harmoniser les 2 affichages.

L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

Le fil pilote (NOIR) ne doit en aucun cas être raccordé à une borne de terre ou fil VERT / JAUNE.

Phase = marron :

Soit affichage clignotant de 19.0, l'harmonisation est alors possible.

• Modifier avec les touches + et -

- Valider par le sélecteur MODE

Soit l'affichage de NON, l'harmonisation est impossible.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco		230 Volts
Hors-gel		115 Volts négatif
Arrêt Chauffage		115 Volts positif
Conf. -1°C	3sM 267s	230 Volts/3s
Conf. -2°C	7sM 253s	230 Volts/7s

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Installation des appareils : L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

Vérifier le serrage correct des fils dans les bornes de raccordement mural. Nota : Les ordres de programmation sont distribués par les signaux ci-contre, mesurés par rapport au Neutre.

Nota : Si aucune action sur les touches + et – pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0.

5. Comment utiliser votre appareil

Echelle de consommation Témoin de chauffe Programmation prédéfinie en cours P1 ou P2 ou P3 Touche Marche/Arrêt Chauffage P3 3.00 Mode + PROG OR Touches Réglage de la température souhaitée Sélecteur des modes de fonctionnement de l'apparell Touches pour le choix d'un des 3 programmes P1 ou P2 ou P3, et pour le réglage de l'heure

C'est un indicateur comportemental qui vous indique si votre réglage et l'utilisation de votre

Le selecteur de mode vous PERMET de selectionner 4 fonctions:

FONCTIONS	AFFICHAGE DEL'ECRAN
CONFORT	Affiche latempérature deconsigne souhaitée	Maintient la températureConfort
ÉCONOMIQUE	EC0	Maintient la pièce à latempérature Economique.
HORS-GEL	HG	Maintient la pièce à unetempérature Hors Gel.
PROGRAMMATION	Affiche l'ordreprogrammé(P1/P2/P3)	Permet de recevoir desordres de fonctionnementprogrammés.

Dans le cas des modes de forçage Économique, Confort et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous signaler les ordres reçus par votre appareil, le «voyant Auto» clignote.

Fonctionschoisies	Centrale de programmation ou gestionnaire de tarification
	Ordre donné HG	Ordre donné Arrêt chauffage
19,0
EC
HG

Le TEMOIN de chauffe:

Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

Le témoin

Mise en MARCHE de l'appareil:

TABLEAU RECAPITULATIF DES MODES DE PROGRAMMATION D'UNE CENTRALE DE PROGRAMMATION OU D'UN GESTIONNAIRE D'ENERGIE :

Nota : À la première mise sous tension de l'appareil, celui-ci est par défaut en position arrêt chauffage, écran éteint.

Pour la mise en marche, un appui bref sur le bouton de mise en marche et l'écran affiche alors la température de confort souhaitée soit 19.0°C.

ARRET Chauffage de l'appareil:

Pour l'arrêt de la fonction chauffage de l'appareil, un nouvel appui bref sur le bouton et l'écran s'éteint.

Note : l'appareil conserve toutefois vos réglages en mémoire, il est juste en veille.

Reglage de la temperature de consigne:

Par les touches + et -, vous pouvez augmenter ou diminuer la température de consigne de 0,5 en 0,5°C à chaque appui sur ces touches, selon votre préférence.

Vous pouvez ainsi fixer vous-même votre température de consigne souhaitée (exemple ci-contre).

18.50 Mode

Fermer les portes de la pièce et attendre quelques heures pour que la température se stabilise à la valeur souhaitée. Si la température obtenue ne vous convient pas, augmenter + ou diminuer – la valeur de la consigne comme vous le désirez.

Affichage de l'horloge :

Appuyer brièvement sur la touche PROG/OK pour afficher l'heure en cours.

Mise à l'heure de l'horloge et du jour :

A- Réglage de l'horloge :

Appuyer pendant 3s sur la touche PROG/OK pour entrer dans le menu de programmation.

Appuyer une 2ème fois pendant 3s sur la touche PROG/OK pour la mise à l'heure de l'horloge. L'heure s'affiche en clignotant.

Modifier l'heure avec les touches + et - et valider avec la touche PROG/OK, modifier les minutes par les touches + et - et valider avec la touche PROG/OK.

B - Réglage du jour :

Modifier les jours de la semaine (JO : LU = lundi, JO : MA = mardi, JO : ME = mercredi, etc...) avec les touches + et -. Valider par la touche PROG/OK.

Mode de fonctionnement « AUTO » :

Ce mode permet le fonctionnement automatique (par fil pilote) de votre appareil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie. Pour cela :

Appuyez sur le sélecteur Mode jusqu'à ce que l'afficheur vous indique la position P1 ou P2 ou P3 choisie, (exemple figure ci-contre) Puis, appuyez pendant 3s sur la touche Mode pour activer la fonction « AUTO », (exemple figure ci-contre).

Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort. Conseil : pour une meilleure harmonie de votre rythme de vie, nous vous proposons de laisser la température de consigne à 19.0.

Derogation en mode economique « ECO »:

En cas d'absence de courte durée (– de 2h), il est conseillé, pour un maximum d'économie, d'utiliser

ce mode de fonctionnement. Cette position économique provoque un abaissement de la température de la pièce de 3,5°C environ par rapport à la température de consigne.

Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Économique «ECO» choisie (Figure ci-contre). Il est possible de visualiser la consigne ECO par un appui bref sur l'une des deux touches + ou -

Pour modifier la température ECO : en mode ECO, appuyez pendant 3 secondes sur la touche Mode et la consigne ECO clignote. La modification est alors possible à l'aide des touches + ou -. Appuyez sur la touche Mode pour valider.

Derogation en mode hors-gel:

En cas d'absence de longue durée (+ de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à environ 7°C. Vous avez alors un maximum d'économie sans risque de gel. Pour cela :

Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Hors-Gel « HG » choisie.

Comment verrouiller les commandes :

Vous avez la possibilité de verrouiller le clavier du boîtier de commande. Pour cela :

Vous avez choisi par exemple le mode Hors Gel « HG », appuyez sur les touches + et – en même temps pendant environ 3s. Le clignotement de l'afficheur vous indiquera le verrouillage du clavier.

Lundi = LU	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Mardi = MA	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Mercredi = ME	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Jeudi = JE	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Vendredi = VE	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Samedi = SA	Avec les touches + ou -, vous pouvez choisir le programme prédéfini.	Valider par la touche prog/ok
Dimanche = DI	Avec les touches + ou -, vous pouvez choisir le programme prédéfini	Valider par la touche prog/ok

Retour à l'affichage de la température de consigne. Nota : Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0.

Si vous appuyez sur n'importe quelle touche du clavier, l'afficheur vous signalera par le symbole « NON » l'impossibilité de prendre en compte votre demande. Pour supprimer le verrouillage du clavier, faites l'opération inverse.

Mode de fonctionnement « programmation

Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort ou soit en consigne Eco. Pour cela :

Quelle que soit le mode de fonctionnement en cours, l'appui pendant 3s sur la touche PROG/OK permettra d'assurer un programme à chaque jour de la semaine.

-Dans tous les cas, pour pouvoir utiliser l'heure et le jour de votre appareil (réglage)

programmes prédéfinis, vous devez régler

IMPORTANT

Signification des programmes P1 ou P2 ou P3

Programme prédéfini affiché	Choix	Signification
	P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 6h à 8h et le soir de 17h à 23h.
	P2	Le programme P2 vous permet d'avoir la température de consigne Confort le matin de 6h à 8h, le midi de 11h30 à 13h30 et le soir de 17h à 23h.
	P3	Le programme P3 vous permet d'avoir la température de consigne Confort le week-end de 8h à 23h.
