Notice CONCORDE ARKADI - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Radiateur électrique à inertie
Marque CONCORDE
Modèle ARKADI
Catégorie Radiateur électrique
Puissances disponibles 1000 W, 1500 W, 2000 W
Intensité (selon modèle) 4,3 A (1000 W), 6,5 A (1500 W), 8,7 A (2000 W)
Dimensions (largeur x hauteur x épaisseur) - horizontale 1000W 480 x 580 x (96+28) mm
Dimensions (largeur x hauteur x épaisseur) - horizontale 1500W 640 x 580 x (96+28) mm
Dimensions (largeur x hauteur x épaisseur) - horizontale 2000W 800 x 580 x (96+28) mm
Dimensions (largeur x hauteur x épaisseur) - verticale 1000W 365 x 1050 x (112+33) mm
Dimensions (largeur x hauteur x épaisseur) - verticale 1500W 365 x 1485 x (112+33) mm
Dimensions (largeur x hauteur x épaisseur) - bas 1000W 724 x 400 x (106+28) mm
Dimensions (largeur x hauteur x épaisseur) - bas 1500W 964 x 400 x (106+28) mm
Alimentation 230 V ~ 50 Hz
Protection électrique Classe II (double isolation), ne nécessite pas de terre
Indice de protection IP adapté à l'installation en volume 2 ou 3 des salles d'eau
Fonctions principales Confort, Eco, Hors-gel, Programmation (P1, P2, P3, P-), Auto (fil pilote 6 ordres), Verrouillage clavier, Thermostat/Thermomètre harmonisable, Échelle de consommation
Types de programmation Programmes prédéfinis (P1, P2, P3) et programme personnalisable (P-) avec 3 plages horaires par jour
Gestion par fil pilote Oui, 6 ordres (Confort, Eco, Conf-1, Conf-2, Hors-gel, Arrêt chauffage)
Affichage Écran numérique avec température, mode et heure
Entretien Dépoussiérage régulier des entrées et sorties d'air à l'aspirateur ; nettoyage avec un chiffon microfibres et un produit nettoyant doux
Garantie 2 ans contre tout vice de fabrication
Normes NF LCIE Électricité Performance, CE, conforme NFC 15-100
Poids (estimé) Variable selon modèle, environ 10-15 kg

FOIRE AUX QUESTIONS - ARKADI CONCORDE

Comment installer le radiateur CONCORDE ARKADI au mur ?
L'installation se fait via le dosseret fourni. Déverrouillez le dosseret avec un tournevis, fixez-le au mur avec 4 vis (diam. 6 mm) en respectant les distances minimales (150 mm du sol). Positionnez ensuite l'appareil sur les pattes inférieures et redressez-le jusqu'à emboîtement, puis reverrouillez.
Que faire si l'appareil ne chauffe pas ?
Vérifiez d'abord que l'écran est allumé. Si oui, appuyez sur le bouton Marche/Arrêt. Assurez-vous que la température de consigne est supérieure à la température ambiante. Si l'écran reste éteint, contrôlez les disjoncteurs. En cas de mode Eco ou délestage, l'appareil peut ne pas chauffer temporairement.
Comment régler la température de confort ?
Appuyez sur les touches + ou - pour ajuster la température de consigne par pas de 0,5 °C. La valeur par défaut est 19,0 °C, recommandée pour un bon équilibre entre confort et économie.
Comment utiliser le mode programmation ?
Appuyez 3 secondes sur la touche PROG/OK pour entrer dans le menu de programmation. Choisissez un programme prédéfini (P1, P2, P3) ou personnalisé (P-) pour chaque jour de la semaine. Vous pouvez définir jusqu'à 3 plages horaires en mode Confort par jour.
Quels sont les différents modes de fonctionnement ?
Les modes sont : Confort, Eco (abaissement de 3,5 °C), Hors-gel (maintien à ~7 °C), Programmation (P1/P2/P3/P-), et Auto (commande par fil pilote). Pour passer de l'un à l'autre, utilisez la touche Mode.
Comment verrouiller le clavier pour éviter des réglages involontaires ?
Appuyez simultanément sur les touches + et - pendant environ 3 secondes. L'écran clignote pour confirmer le verrouillage. Pour déverrouiller, refaites la même opération.
Comment entretenir le radiateur ?
Dépoussiérez régulièrement les entrées et sorties d'air avec un aspirateur. Pour le nettoyage de la surface, utilisez un chiffon microfibres et un produit nettoyant doux à base de savon. Évitez les produits abrasifs.
Que faire si l'écran affiche 'Non' lors d'une tentative de réglage ?
Cela peut indiquer que le clavier est verrouillé ou que l'action demandée n'est pas possible dans le mode actuel (ex : harmonisation hors plage 17-23 °C). Vérifiez le verrouillage et les conditions d'utilisation.
Le radiateur peut-il être installé dans une salle de bain ?
Oui, l'appareil peut être installé dans les volumes 2 ou 3 des salles d'eau. Assurez-vous que l'installation respecte la norme NFC 15-100 et que l'alimentation est protégée par un dispositif différentiel 30 mA.
Comment harmoniser l'affichage du thermostat avec un thermomètre externe ?
Placez le radiateur en mode Confort à une température entre 17 et 23 °C. Attendez 6 heures de stabilisation, puis appuyez 3 secondes sur la touche Mode. Si l'affichage clignote, ajustez avec + ou - pour correspondre au thermomètre, et validez.

Questions des utilisateurs sur ARKADI CONCORDE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Radiateur électrique au format PDF gratuitement ! Retrouvez votre notice ARKADI - CONCORDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARKADI de la marque CONCORDE.

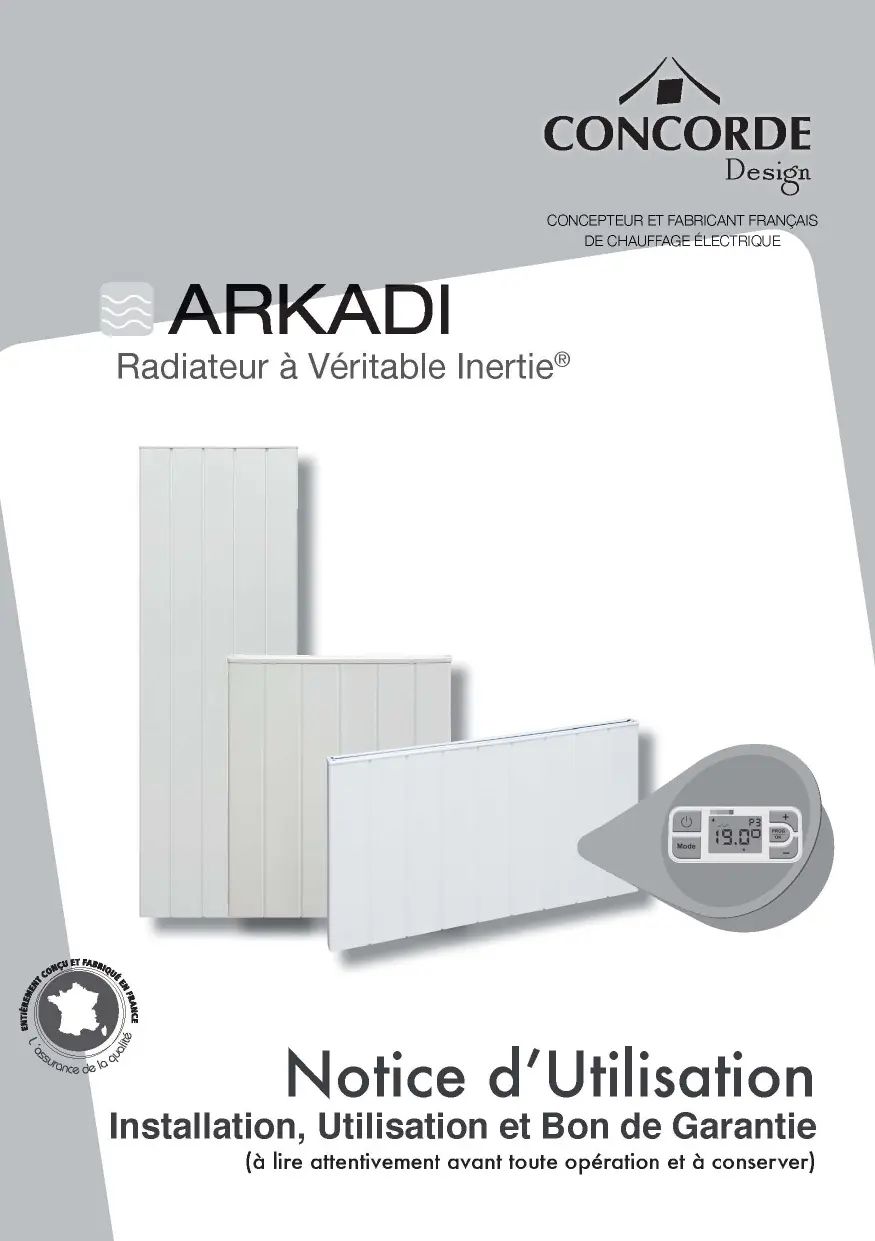

MODE D'EMPLOI ARKADI CONCORDE

Radiateur à Véritable Inertie®

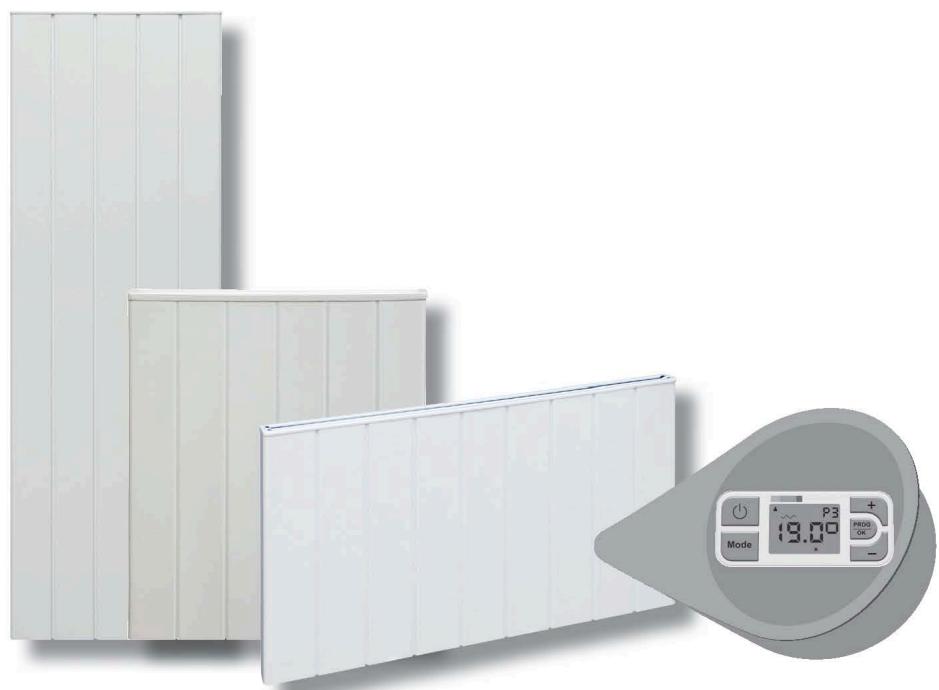

CONCORDE ARKADI - 1

CONCORDE ARKADI - 2

Notice d'utilisation

Installation, Utilisation et Bon de Garantie

(À lire attentivement avant toute opération et à conserver)

Caractéristiques

RéférencesPuissance (W)Intensité (A)Largeur (mm)Hauteur (mm)Epaisseur (mm)
MÔTURE HORIZONTAL
C68982310004,348058096+28
C68982515006,564058096+28
C68982720008,780058096+28

Appareil + dosseret

MODELE VERTICAL
C68983310004,33651050112+33
C68983515006,53651485112+33

Appareil + dosseret

MODELE BAS
C68984310004,3724400106+28
C68984515006,5964400106+28

Appareil avec dosseret

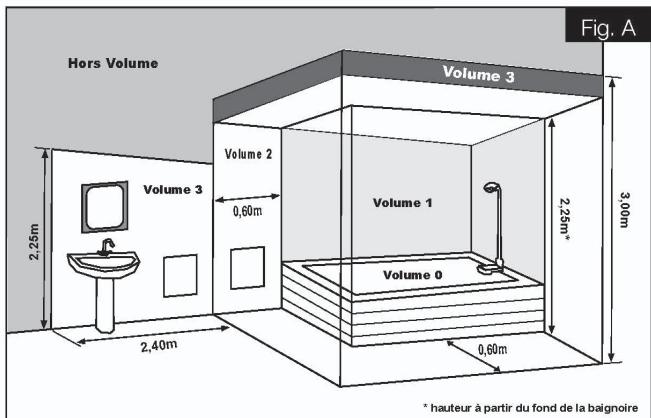

2. Recommandation de mise en place

  • Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

CONCORDE ARKADI - Recommandation de mise en place - 1

  • L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau.
  • L'appareil ne doit pas être installé sous une prise de courant.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

CONCORDE ARKADI - Installation des appareils - 1

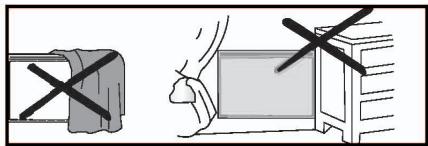

Important : ne pas couvrir l'appareil

  • Si l'appareil est recouvert, il y a risque de surchauffe.
  • Le logo ci-dessus rappelle ce risque.
  • Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.
  • Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

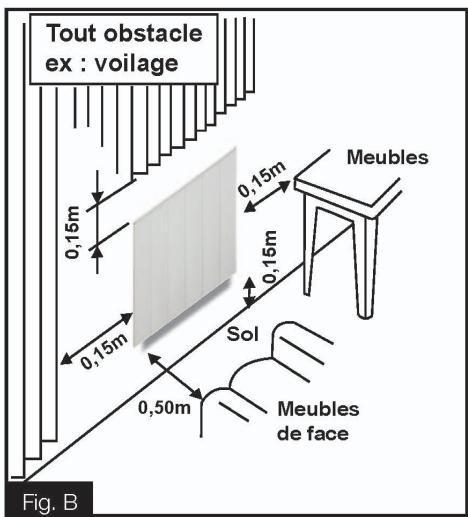

  • Respecter les distances minimales d'installation au sol, aux parois, aux meubles, etc. (Fig. B).

CONCORDE ARKADI - Important : ne pas couvrir l'appareil - 1

CONCORDE ARKADI - Important : ne pas couvrir l'appareil - 2

CONCORDE ARKADI - Important : ne pas couvrir l'appareil - 3

Conseil :

  • Pour faciliter l'obtention de la cote minimale de 150 mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur pour avoir, grâce aux repères de perçage, la fixation inférieure du dosseret.

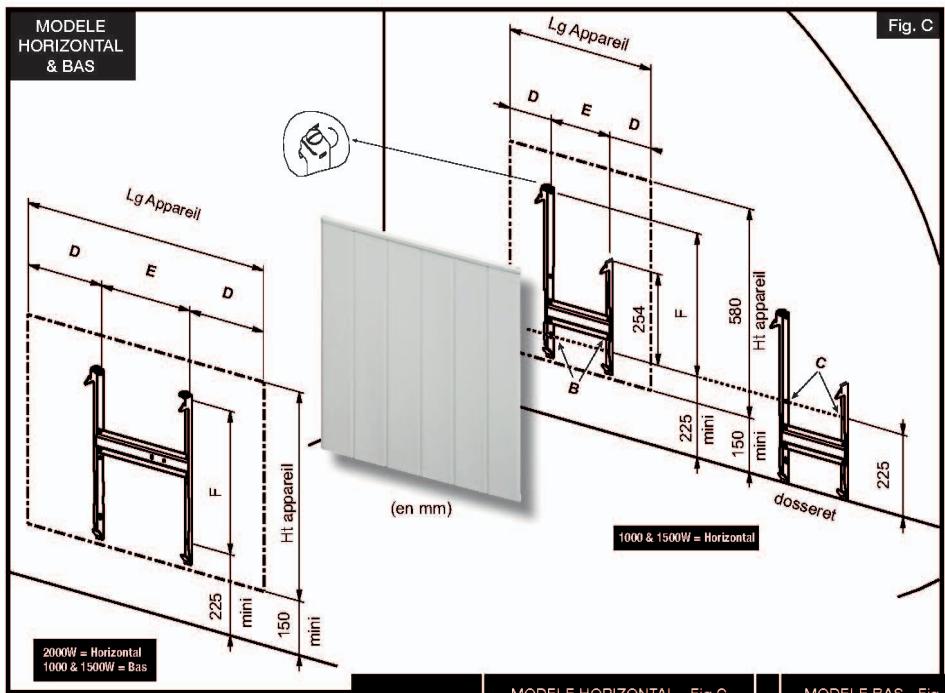

PUSSANCESMODELE HORIZONTAL - Fig.CMODELE BAS - Fig. C
1000W1500W2000W1000W1500W
Lg Appareil460mm640mm600mm724mm964mm
E200mm240mm300mm257mm400mm
D140mm200mm250mm233,5mm282mm
Ht appeareil580580580400400
F398398398197197

1- Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le ou les verrou(s) dans le sens des aiguilles d'une montre, puis ôter le dosseret de l'appareil (Fig. C & D). 2- Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens et tracer le trou (Rep. C Fig. C & D). 3- Placer le trou du dosseret (Rep. B Fig. C & D) au niveau de la trace précédemment repérée sur le mur. Pointer les trous des pattes inférieures et supérieures. Percer aux diamètres appropriés pour les chevilles et vis. 4- Fixer le dosseret au mur à l'aide de 4 vis (diam. 6 mm) - Fig. C & D.

NOTA : Pour un excellent maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. D Fig. C & D).

5 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser jusqu'à son emboîtement dans le dosseret (Fig. C & D). 6 - Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur le (les) verrou(s) dans le sens inverse des aiguilles d'une montre (Fig. C & D).

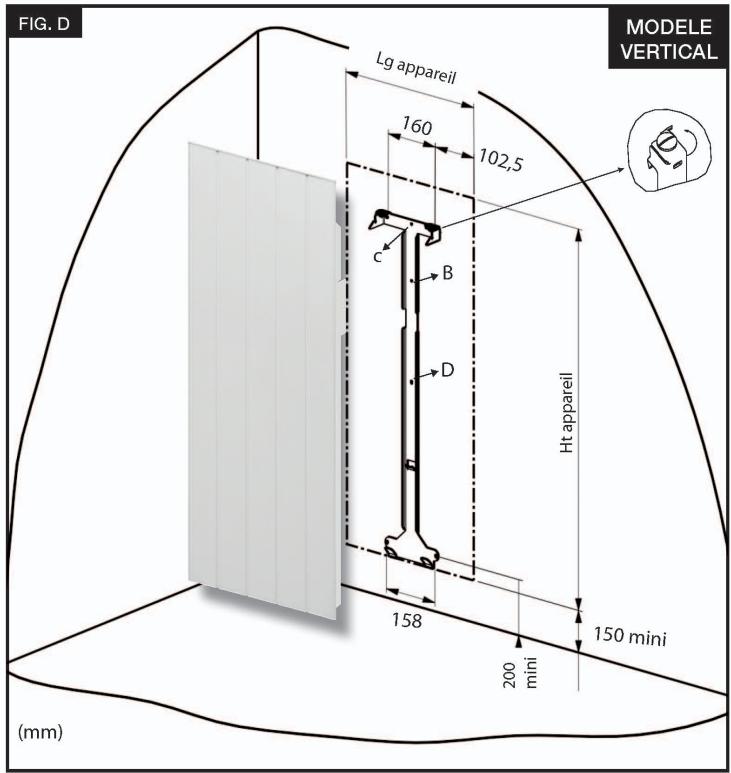

MODELE VERTICAL - Fig. E
PUISSANCES1000W1500W
Lg Apparel365mm365mm
Ht apparel10501485

CONCORDE ARKADI - Conseil : - 1

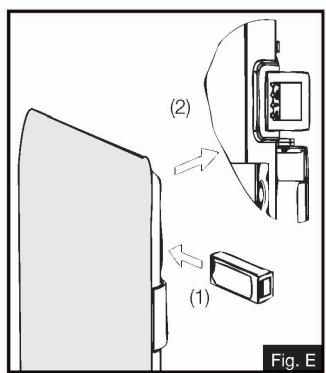

Mise en place du programmateur sur l'appareil

(uniquement sur le boîtier du modèle haut)

Pour un excellent maintien (durant le transport), une vis permet de fixer le cache du programmateur sur l'appareil.

1- Avant l'installation de l'appareil au mur, veillez à enlever cette vis du cache. 2- Pour pouvoir insérer le programmateur dans l'appareil, il est recommandé d'utiliser les 6 rondelles (dans le petit sachet joint) en les intercalant entre le mur et le dosseret lors de l'installation.

Pourmettreleprogrammateurdansl'appareil

  • Enlever le cache du programmateur situé en dessous du boîtier de l'appareil.
  • Insérer le programmateur en le faisant coulisser (1) Fig. E, dans les glissières prévues à cet effet.
  • Le programmateur est donc placé en position (2) Fig. E. Veuillez vous reporter au paragraphe précédent et à la notice du programmateur pour son utilisation.

CONCORDE ARKADI - Mise en place du programmateur sur l'appareil - 1

4 Raccordement électrique

  • L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
  • L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  • L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
  • Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
  • Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

Avec utilisation du fil pilote

Cordon de l'appareil

Réseau 230 V

N (bleu ou gris)

Neutre

L (marron)

Phase

Fil pilote (noir)

Fil pilote (noir)

Boitier de

raccordement

Sans utilisation du fil pilote

Cordon de l'appareil

Réseau 230 V

N (bleu ou gris)

Neutre

L (marron)

Phase

Fil pilote (noir)

Boitier de

raccordement

Respecter le sens de branchement.

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOTE

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT/JAUNE.

ModeSignal à transmettreMesure par rapport au neutre
Confort-0 Volt
Eco-230 Volts
Hors-gel-115 Volts négatif
Arrêt Chauffage-115 Volts positif
Conf. -1°C3e-287s230 Volts/3s
Conf. -2°C7e-293s230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

CONCORDE ARKADI - Respecter le sens de branchement. - 1

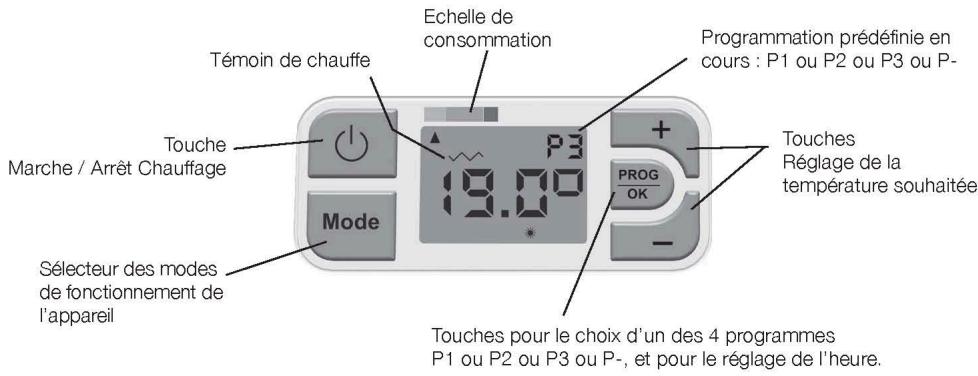

Mise en marche de l'appareil

Nota : À la première mise sous tension de l'appareil, celui-ci est par défaut en position arrêt chauffage, écran éteint.

Pour la mise en marche, un appui bref sur la touche Marche / Arrêt chauffage et l'écran affiche alors la température de confort souhaitée, soit 19.0°C.

CONCORDE ARKADI - Mise en marche de l'appareil - 1

2- Arrêt chauffage de l'appareil :

Pour l'arrêt de la fonction chauffage de l'appareil, effectuez un nouvel appui bref sur la touche Marche / Arrêt chauffage et l'écran s'éteint.

Nota : l'appareil conserve toutefois vos réglages en mémoire.

CONCORDE ARKADI - 2- Arrêt chauffage de l'appareil : - 1

3- Réglage de la température de consigne :

Par les touches + et -, vous pouvez fixer vous-même votre température de consigne souhaitée (exemple ci-dessus), par pas de 0,5°C.

CONCORDE ARKADI - 3- Réglage de la température de consigne : - 1

Fermer les portes de la pièce et attendre quelques heures pour que la température se stabilise à la valeur souhaitée.

Si la température obtenue ne vous convient pas, augmentez (+) ou diminuez (-) la valeur de la consigne comme vous le souhaitez.

CONCORDE ARKADI - 3- Réglage de la température de consigne : - 2

Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.

Conseil : pour une meilleure harmonie avec votre rythme de vie, nous vous proposons de laisser la température de consigne à 19.0°C.

4- DÉROGATION EN MODE ÉCONOMIQUE « ECO » :

CONCORDE ARKADI - 4- DÉROGATION EN MODE ÉCONOMIQUE « ECO » : - 1

En cas d'absence de courte durée (plus de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Cette position économique

provoque un abaissement de la température de la pièce de 3,5 °C environ par rapport à la température de consigne. Pour cela :

Appuyez sur la touche Mode jusqu'à ce que l'afficheur indique la position Économique « ECO ». (Figure ci-contre)

Il est possible de visualiser la consigne ECO par un appui bref sur une des deux touches + ou -. Pour modifier la température ECO : en mode ECO, appuyez pendant 3 secondes sur la touche Mode et la consigne ECO clignote.

La modification est alors possible à l'aide des touches + ou -.

Appuyez sur la touche Mode pour valider.

5- DÉROGATION EN MODE HORS-GEL :

En cas d'absence de longue durée (plus de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à environ 7°C. Vous avez alors un maximum d'économie sans risque de gel. Pour cela :

CONCORDE ARKADI - 5- DÉROGATION EN MODE HORS-GEL : - 1

Appuyez sur la touche Mode jusqu'à ce que l'afficheur vous indique la position Hors-Gel « HG ».

6- Comment verrouiller les commandes :

Vous avez la possibilité de verrouiller le clavier du boîtier de commande. Pour cela :

Vous avez choisi par exemple le mode Hors Gel (HG). Appuyez sur les touches ^+ et - en même temps pendant environ 3''. Le clignotement de l'afficheur vous indiquera le verrouillage du clavier.

CONCORDE ARKADI - 6- Comment verrouiller les commandes : - 1

Si vous appuyez sur n'importe quelle touche du clavier, l'afficheur vous signalera par le symbole « NON » l'impossibilité de prendre en compte votre demande.

Pour supprimer le verrouillage du clavier, faites l'opération inverse.

CONCORDE ARKADI - 6- Comment verrouiller les commandes : - 2

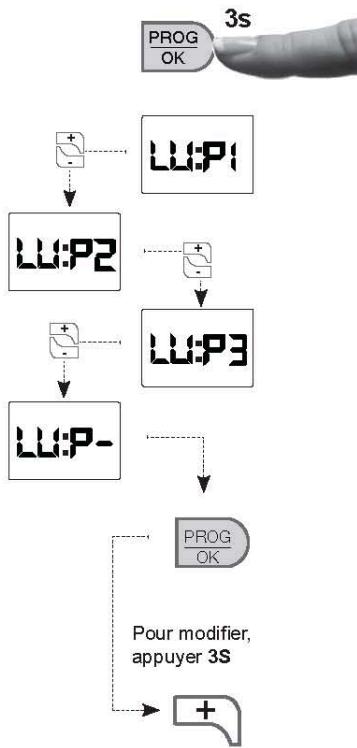

7- Mode de fonctionnement « Programmation » P1 ou P2 ou P3 ou P-

Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage, soit en consigne Confort, soit en consigne Eco.

Pour cela :

Quel que soit le mode de fonctionnement en cours, l'appui pendant 3 s sur la touche PROG/OK permettra d'assurer un programme pour chaque jour de la semaine.

CONCORDE ARKADI - 7- Mode de fonctionnement « Programmation » P1 ou P2 ou P3 ou P- - 1

Rappel :

  • Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez vérifier l'heure et le jour de votre appareil (réglage usine 00:00). Pour cela, reportez-vous au sous-chapitre 9 "Réglage de l'horloge".
  • En cas de coupure de courant supérieure à 24 heures, vous devez aussi remettre à l'heure votre appareil.

CONCORDE ARKADI - Rappel : - 1

Programme prédéfini affchéChoixSignification
P1Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 6h à 8h et le soir de 17h à 23h.
P2Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 6h à 8h, le midi de 11h30 à 13h30 et le soir de 17h à 23h.
P3Le programme P3 vous permit d'avoir la température de consigne Confort le week-end de 8h à 23h.
P-Le programme P- vous permit de personnaliser la température de consigne, suivant vos besoins, sous 3 plages horaires différentes.
Choix du programmeJourSignification
Lundi = LU: P1 LU:P2 LU:P3 LU:P-Lundi = LUAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Mardi = Mardi = MAMardi = MAAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Mercredi = Mercredi = MEMercredi = MEAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Jeudi = JEudi = JEJeudi = JEAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Vendredi = Vendredi = VEVendredi = VEAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Samedi = Samedi = SASamedi = SAAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK
Dimanche = Dimanche = DIDimanche = DIAvec les touches + ou -, vous pouvez désir le programme prédéfini.Valider par la touche PROG/OK

Retour à l'affichage de la température de consigne.

Nota : Si aucune action n'est effectuée sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale, soit 19.0 °C.

Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage, soit en consigne Confort, soit en consigne Eco. Pour cela :

Quel que soit le mode de fonctionnement en cours :

  • Appuyer pendant 3 s sur la touche PROG/OK.
  • Appuyer sur la touche + ou - pour sélectionner le programme « P ».
  • Valider par PROG/OK.
  • Pour modifier ou établir le programme à la carte, appuyez 3
  • Vous pouvez ainsi définir vous-même votre programme à la carte. Voir exemple page suivante.

Rappel :

  • Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00). Pour cela, reportez-vous au sous-chapitre 9 "Réglage de l'heure".
  • En cas de coupure de courant supérieure à 24 heures, vous devez aussi remettre à l'heure votre appareil.

Nota :

  • Si aucune action n'est effectuée sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale.
  • Lors de la première utilisation de l'appareil, à sa sortie d'usine, aucune plage horaire n'est définie. L'écran affiche « - » pour les 3 plages horaires.

CONCORDE ARKADI - Nota : - 1

CONCORDE ARKADI - Nota : - 2

Comment établir le programme à la carte ?

Prenons l'exemple pour le LUNDI « LU : P- », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 7h à 9h, le midi de 11h à 13h et le soir de 16h à 22h.

de 7h à 9hChoix : plage 1Résultat
Vous étés dans leprogramme à lacarte «P-».voir page 11pour l'activerPRGOK DE R PH OK Modifier l'heurede début avecLa plage horsaire n°1de 7h à 9h estvalidée, vous passezautomatisquement à laplaque horsaire n°2
de 11h à 13hChoix : plage 2Résultat
Place 2 DEModifier l'heure de début avecLa plage horsaire n°2 de 11h à 13h validée, vous passez automatisquém ent la plage horsaire n°3
de 16h à 22hChoix : plage 3Résultat
Plage 3BEPROG OKPROG OKPROG OKLa plage horsaire n°3 de 16h à 22h est validée, vous passerez automatiquement au mardi : MA : P-
16HR22H
Modifier l'heure de début avec++
  • Procédez de la même manière pour tous les jours de la période, soit en conservant le programme que vous avez défini précédemment, soit en le modifiant.
  • Validez par PROG/OK.
  • Pour le dernier jour de la semaine (soit le dimanche « Di »), après validation des plages horaires, l'affichage passe à la température de consigne.

8- Affichage de l'heure :

Appuyer brièvement sur la touche PROG/OK pour afficher l'heure en cours.

CONCORDE ARKADI - 8- Affichage de l'heure : - 1

9- Mise à l'heure de l'horloge et du jour :

A- Réglage de l'heure :

Appuyer pendant 3 seconde our entrer dans le menu de programmation.

Appuyer une deuxième fois pendant 3 ermet la mise à l'heure de l'horloge. L'heure s'affiche en clignotant.

CONCORDE ARKADI - 9- Mise à l'heure de l'horloge et du jour : - 1

Modifier l'heure avec les touches + et - et valider avec la touche PROG/OK.

CONCORDE ARKADI - 9- Mise à l'heure de l'horloge et du jour : - 2

Modifier les minutes avec les touches + et - et valider avec la touche PROG/OK.

CONCORDE ARKADI - 9- Mise à l'heure de l'horloge et du jour : - 3

B - Réglage du jour :

Modifier les jours de la période (JO: LU = lundi, JO: MA = mardi, JO: ME = mercredi, etc.) avec les touches + et -.

Vérifier par la touche PROG/OK.

CONCORDE ARKADI - 9- Mise à l'heure de l'horloge et du jour : - 4

10- Mode de fonctionnement « Auto » :

Ce mode permet le fonctionnement automatique (par fil pilote) de votre appareil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie. Pour cela :

Appuyez sur le sélecteur Mode jusqu'à ce que l'afficheur indique la position P1, P2, P3 ou P-choisie

CONCORDE ARKADI - 10- Mode de fonctionnement « Auto » : - 1

Puis appuyez de nouveau pendant 3 s sur le sélecteur Mode pour activer la fonction « auto » .

CONCORDE ARKADI - 10- Mode de fonctionnement « Auto » : - 2

Tableau récapitulatif des modes de programmation d'une centrale de programmation ou d'un gestionnaire d'énergie :

Ordres envoyés par le système de programmationOrdres affichés par l'écran à cristaux liquidesRésultat obtenu
Si arrêtchauffage- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -Arrêt instantané du chauffage de l'appareil.
Si Eco.ECO - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Si Conf-1CF-1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Si Conf-2CF-2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Si Hors GelH6 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.5°C / 0°C

Particularités :

Dans le cas des modes de forçage Économique, Confort et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous signaler les ordres reçus par votre appareil, l'affichage « AUTO » clignote.

Fonctions choisiesCentrale de programmation ou gestionnaire de tariffication
Ordre donné HGOrdre donné Arrêt Chauffage
19,0H5AUTD- -AUTD
ECO
HG

11- Échelle de consommation :

C'est un indicateur comportemental qui vous indique si le réglage et l'utilisation de votre appareil sont économiques ou non :

- Voyant au vert = économique - Voyant vers le rouge = moins économique.

CONCORDE ARKADI - 11- Échelle de consommation : - 1

Pour une meilleure harmonie avec votre rythme de vie, il est conseillé de laisser la température de consigne à 19,0 °C.

Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

CONCORDE ARKADI - 11- Échelle de consommation : - 2

Thermostat/thermomètre :

Exceptionnellement, il peut s'avérer que, dans certaines conditions, il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Dans ce cas, il est possible d'harmoniser les deux affichages.

Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 23 °C.

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la pièce (au moins 6 h) et éviter autant que possible les allées et venues dans la pièce.

Le thermomètre de contrôle doit être placé au milieu de la pièce, à 1,20 m du sol. Ne pas le poser sur un meuble.

Se placer en mode « Confort » avec le sélecteur MODE, exemple : 19.0 °C.

Appuyez pendant 3 secondes sur le sélecteur MODE. Deux possibilités :

  • Soit affichage clignotant de 19.0, l'harmonisation est alors possible.
  • Modifier avec les touches + et -
  • Valider par le sélecteur MODE
  • Soit affichage « Non » : l'harmonisation est impossible.

Note : Si aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale, soit 19,0.

Utilisation du mode 6 ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt chauffage (voir tableau du chapitre 4).

  • Conf.-1 provoque un abaissement de la température de 1
  • Conf.-2 provoque un abaisissement de la température de 2°C par rapport à la position Confort.

Remarques :

  • Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifique avec les contrats du type TEMPO d'EDF.
  • Votre appareil étant équipé d'un thermostat électronique à 6 ordres,
  • L'utilisation des ordres Conf.-1 et Conf.-2 se traduit par l'affichage sur l'écran à cristaux liquides de CF1 ou CF2.

AUTO AUTO

  • Usage exceptionnel : Dérogation d'un appareil de sa programmation

Quel que soit l'ordre transmis par la centrale de programmation ou le gestionnaire de temps, vous pouvez :

  • Si l'appareil est installé enir la température CONFORT en permanence à 19.0 °C. Pour cela, veuillez vous reporter au chapitre « Forçage en mode Confort », sous réserve des ordres prioritaires par délestage Hors-gel ou Arrêt chauffage.
  • Si la pièce est inoccupée (chambre d'amis par exemple), mainte Désactivation en mode Hors gel », sous réserve de l'ordre prioritaire par délestage Arrêt chauffage.
  • Dans les deux cas ci-dessus, aprè , replacer le mode de fonctionnement sur 19.0.

AUTO

  • NOTE : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire ; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur 19.0.

Dès la disparition du signal de délestage, l'appareil se remettra en chauffe.

6 conseils d'entretien

  • Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
  • Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc.) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

Recommandations et conseils

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veillez à ne rien introduire dans l'appareil.

Évitez que les jeunes enfants ne s'appuient sur la surface chaude de l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès le rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230 V ~ 50 Hz.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

NATUREVERIFICATIONACTION
L'appareil neCHAUFFE PAS· S'assurer que l'écran est allumé.· Appuyer sur le bouton ➀ .
· L'écran est allumé, le témoin dechauffe est étant.· Vérifier la valeur de la consigne.La température ambiante ne nécessite pasde chauffer.L'appareil est en ECO ou en délestage:s'assurer que le système de délestage n'apas coupé l'alimentation de l'appareil.
· L'écran ne s'allume toujours pas.· S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilCHAUFFE tout le temps· Vérifier que le réglage de la tempé-rature n'as pas été modifié.Vérifier que l'appareil n'est passitué pres d'une porte ouverte ou/et pres d'un local non chauffé, oudans un courant d'air.· Régler de nouveau la température.Fermer la porte,mettre le local en chauffeou supprimer le courant d'air.
L'appareilne suit pas lesordres de pro-grammations· S'assurer de la bonne utilisation dela centrale de programmation.(sereporter à son manuel d'utilisation)· Mettre l'appareil en mode «AUTO».

En option :

L'appareil permet de recevoir les cassettes de programmation par fil pilote, courant porteur ou radiofréquence.

  • Contacter votre revendeur.

Programmateur Fill Pilot

Programmateur Radio Fréquence

CONCORDE ARKADI - En option : - 1

Important : les caractéristiques de l'appareil sont indiquées sur l'étiquette signalétique.

NF LCTE ELECTRICITE PERFORMANCECette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries Electriques) garantit les performances de ces apparêils qui respectent les normes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en vigueur.
Cat. CLes apparêls portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
NF LCTE ELECTRICITECette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries Electriques) garantit que ces apparêils respectent l'ensemble des normes de sécurité en vigueur.
CEL'apposition de cette marque par le fabricant garantit que l'appareil respecte les direc-tives communautaires européennes de sécurité (directive basse tension- dbt) et com-patibilité électromagnétique (CEM).
classe IIAppareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides
IK....Indice de résistance aux chocs de l'enveloppe de l'appareil.

CONCORDE ARKADI - Important : les caractéristiques de l'appareil sont indiquées sur l'étiquette signalétique. - 1

Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler dans les centres appropriés.

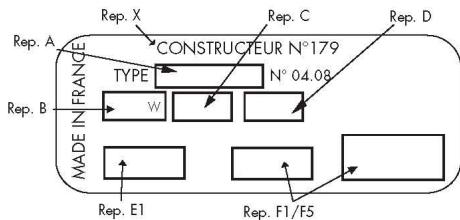

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

Elle est composée de :

- La référence complète de l'appareil et son indice de fabrication (rep. A) à préciser pour le SAV. - Sa puissance en Watt (rep. B). - Les certificats de conformité (rep. E-C-D-F). - Le numéro du constructeur (rep. X).

CONCORDE ARKADI - Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler dans les centres appropriés. - 1

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être réclamés à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

Assurance du personnel :

En cas d'accident survenant à quelque moment et pour quelle que cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

Contestation :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Bon de garantie

TYPE :

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cachet

Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : CONCORDE

Modèle : ARKADI

Catégorie : Radiateur électrique
