VE-SFIX - Support mural pour écran VISA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran
Marque	VISA
Modèle	VE-SFIX
Catégorie	Support mural pour écran plat
Usage principal	Fixation d'écran plat sur mur
Matériau	Acier
Couleur	Noir
Compatibilité VESA	Standard (vis M4)
Capacité de charge maximale	Reportez-vous à l'emballage
Type de fixation murale	Vis taraudeuses et chevilles à expansion
Matériaux de mur compatibles	Brique pleine, béton armé, bois plein, poutres en bois
Contenu de la boîte	4 vis taraudeuses 60mm, 4 chevilles 8mm, 6 boulons M4x12mm, 4 boulons M4x30mm, 4 entretoises
Type de montage	Fixe (aucune inclinaison ni rotation)
Entretien et nettoyage	Chiffon humide avec eau tiède et savon neutre. Ne pas utiliser de solvants.
Sécurité	Ne pas surcharger ; vérifier la solidité du mur avant installation
Garantie	5 ans (premier acquéreur original)
Installation	Nécessite perceuse, mèche widia 8mm, tournevis
Précautions	Éviter les points de passage de canalisations et câbles électriques

FOIRE AUX QUESTIONS - VE-SFIX VISA

Quels écrans sont compatibles avec le support VISA VE-SFIX ?

Le support est compatible avec les écrans plats utilisant des vis M4. Utilisez les boulons de 12mm pour les dos plats et les boulons de 30mm avec entretoises pour les dos incurvés.

Comment installer le support mural VE-SFIX ?

Fixez d'abord la base au mur avec les chevilles et vis fournies (perçage nécessaire). Montez ensuite la platine sur l'écran avec les boulons adaptés. Enfin, insérez la platine dans la base et verrouillez avec les deux vis de sécurité.

Quel type de mur est requis pour l'installation ?

Le support est conçu pour les murs en brique pleine, béton armé ou bois plein. Pour le bois, utilisez uniquement les vis sans chevilles. Pour d'autres matériaux, consultez un installateur qualifié.

Quelle est la capacité de charge maximale du support ?

La capacité maximale est indiquée sur l'emballage du produit. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon humide imbibé d'eau tiède et de savon neutre. N'utilisez jamais de solvants ou de produits abrasifs.

Le support permet-il d'incliner ou de pivoter l'écran ?

Non, le modèle VE-SFIX est un support fixe. L'écran reste plaqué au mur sans possibilité d'inclinaison ou de rotation.

Que faire si les vis fournies ne conviennent pas à mon écran ?

Vérifiez le pas et la longueur des vis nécessaires pour votre écran. Le support inclut des boulons M4 de deux longueurs (12mm et 30mm) ainsi que des entretoises. Si besoin, procurez-vous des vis adaptées en magasin de bricolage.

Comment retirer l'écran du support ?

Dévissez les deux vis de sécurité en sens inverse (anti-horaire) puis faites glisser la platine vers le haut pour la désolidariser de la base.

Le support est-il garanti ?

Oui, la garantie est de 5 ans pour le premier acquéreur, couvrant les défauts de fabrication. Elle ne couvre pas les accidents, mauvaises utilisations ou installations incorrectes.

Puis-je installer le support sur une cloison en plâtre ?

Non, le support n'est pas conçu pour les cloisons en plâtre ou autres matériaux fragiles. Il doit être fixé sur une structure solide (brique, béton, bois plein). Pour les murs creux, consultez un professionnel.

MODE D'EMPLOI VE-SFIX VISA

Contenu de la boîte:

1) 4 vis taraudeuses 60mm

2) 4 chevilles à expansion 8mm

3) 6 boulons M4x12mm

4 boulons M4x30mm

5) 4 entretoises

Attention:

Étudier attentivement les instructions et les schémas de montage avant d'installer et d'utiliser le support.

Nous déclinons toute responsabilité en cas de non respect des instructions, des restrictions d'utilisation ou de modifications apportées au produit.

Precautions:

La capacité maximale du support figure sur sa boîte. Ne jamais surcharger le support.

L'installateur devra s'assurer de la validité et de la composition du mur où sera installé le support en évitant les structures ne étant pas suffisamment robustes pour ce type d'utilisation.

Le produit est conçu pour être installé sur des murs/parois en briques pleines en terre cuite, en béton armé, en bois plein ou sur des poutres en bois. Pour les installations sur du bois, il faut utiliser exclusivement les vis taraugeuses fournies, sans les chevilles. Pour les installations sur des murs réalisés avec un autre matériau, nous vous conseillons de vous adresser à un installateur qualifié.

1ÈRO ETAPE - Montage de la base de fixation

Outils: Perceuse, mèches widia 8mm, tourneis.

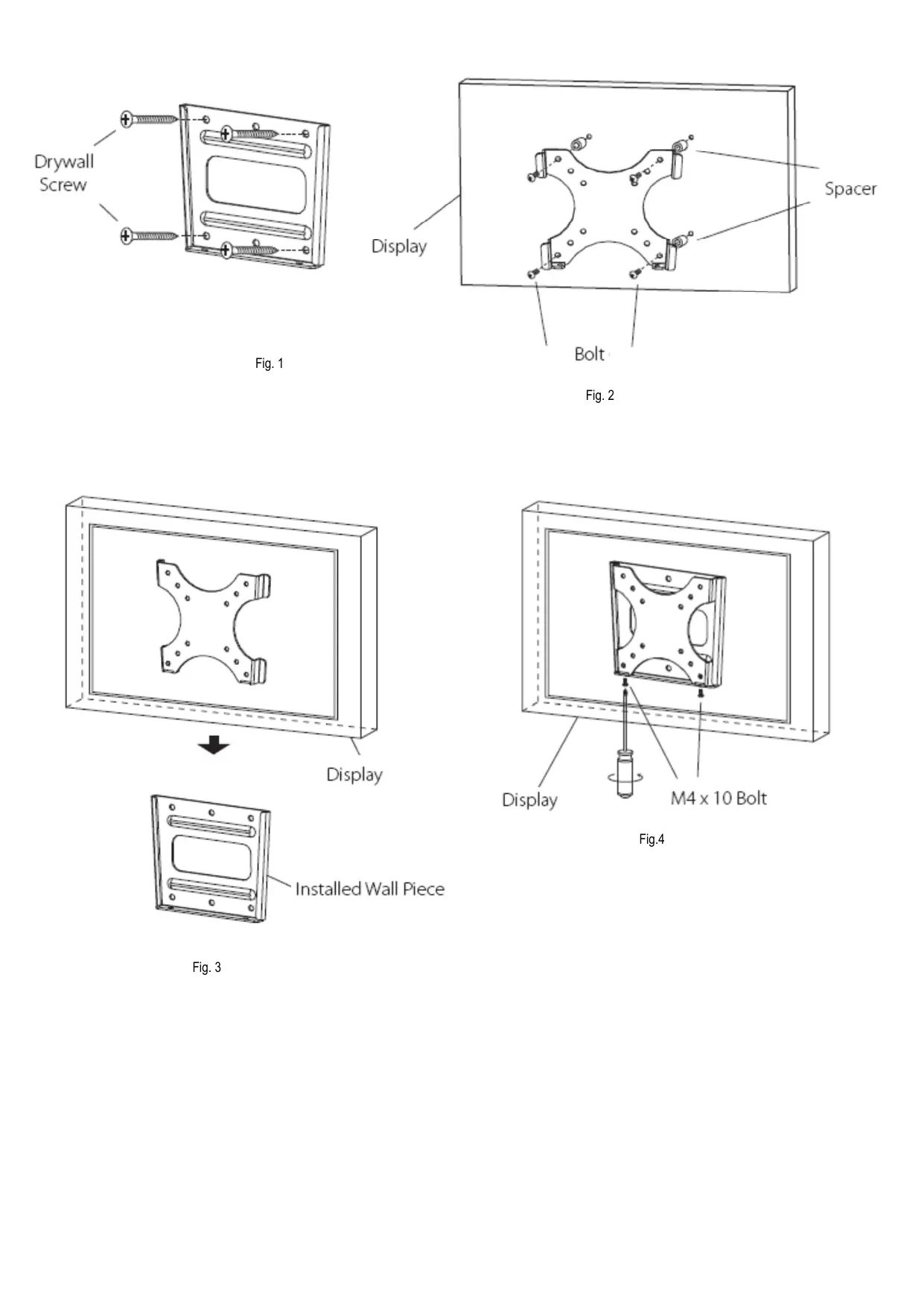

a) Choisissez l'emplacement où installer le produit en évitant les points de passage des canalisations et des câbles électriques. b) Placez la base du support sur le mur dans la position désirée avec l'ouverture tournée vers le haut (Fig. 1). c) Marquez sur le mur les quatre trous à percer. Pour les murs en maçonnerie : réaliser le perçage à l'aide de la perceuse. Insérer les chevilles (2) et fixer la base de fixation en serrant les vis (1) (Fig. 1). Pour les cloisons en bois : fixer la base de fixation en serrant les vis (1). d) S'assurer que la base soit solidement fixée au mur au niveau de tous les points de fixation.

ETAPE 2 - Montage de la platine sur le panneau arrêté du LCD

Important: Ne JAMAIS effectuer le montage lorsque le moniteur LCD est branché au réseau électrique et/ou que l'écran est orienté vers le sol afin d'éviter tout risque d'endommagement de sa surface.

Examiner la partie arrêtée du moniteur LCD:

• si sa surface est plate, fixer la platine en utilisant les boulons de 12mm (3);
• sinon, utiliser les boulons de 30 mm (4) et les écrous (5). (Fig.2)

Attention à ne pas trop serrer les boulons.

ETAPE 3 - Assemblage final

Pour terminer l'installation:

• insérer la platine avec le TV/Moniteur LCD monté dans l'emplacement prévu sur la base de fixation;
• une fois inséré jusqu'au bout (vers le bas Fig.3), insérer les deux vis de sécurité (Fig.4) et visser dans le sens horaire. Note: Pour enlever la platine, il suffit de dévisser les deux vis de sécurité dans le sens inverse et faire glisser le TV/Moniteur LCD vers le haut.

Entretien:

Pour le nettoyage, utiliser un chiffon humide avec une solution d'eau tiède et de savon neutre.

Ne pas utiliser de solvants.

Garantie

Par la présente garantie, le Producteur s'engage à remplacer le produit uniquement en cas de défauts de fabrication limitant l'utilisation prévue de celui-ci.

La présente garantie ne couvre pas les accidents directs ou indirects ou encore les dommages provoqués par l'utilisation du produit, des accidents, des manipulations ou utilisations impropres, le non-respect des instructions, des négligences ou tout autre type d'utilisation.

Le producteur ne pourrait en aucun cas être considéré comme responsable en cas d'accident.

La présente garantie couvre toutes les autres garanties, implicites et/ou explicites.

Le Producteur est la seule autorité responsable de cette garantie. Aucune autre partie n'a le droit d'interpréter d'éventuelles responsabilités apparues avant ou après la vente du produit.

La présente garantie limite vaut uniquement pour le premier acquéreur original et a une durée de 5 ans.
