VE-S60T - Support mural pour écran TV VISA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Support mural pour téléviseur LCD/Plasma
Poids maximal supporté	Jusqu'à 75 kg
Taille d'écran compatible	25" à 60"
Matériau recommandé du mur	Bois ou mur en maçonnerie
Nombre de personnes pour l'installation	Au moins deux
Vis fournies	Vis M4, M5, M6, M8 de différentes longueurs
Chevilles fournies	Chevilles 10x50 mm
Accessoires inclus	Niveau à bulle, rondelles, entretoises
Outils nécessaires	Mètre, crayon, tournevis cruciforme, détecteur de bois, clé à douille 8 mm, perceuse avec foret 10 mm
Distance de perçage recommandée	8 mm
Précautions d'installation	Éviter vibrations, mouvements, surfaces chaudes ou exposées au soleil
Instructions de sécurité	Respecter les consignes pour éviter blessures ou dommages
Type de fixation	Fixation murale avec plaques et vis
Compatibilité murale	Mur en bois ou maçonnerie
Recommandation d'installation	Lire attentivement les instructions avant montage

FOIRE AUX QUESTIONS - VE-S60T VISA

Comment puis-je allumer le VISA VE-S60T ?

Pour allumer le VISA VE-S60T, appuyez et maintenez le bouton d'alimentation situé sur le panneau avant pendant quelques secondes jusqu'à ce que l'écran s'illumine.

Que faire si le VISA VE-S60T ne démarre pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne démarre toujours pas, essayez de réinitialiser en débranchant l'alimentation pendant 10 secondes avant de le rebrancher.

Comment régler le volume sur le VISA VE-S60T ?

Utilisez les boutons de volume situés sur le panneau de contrôle. Appuyez sur le bouton '+' pour augmenter le volume et sur le bouton '-' pour le diminuer.

Le VISA VE-S60T ne se connecte pas à mon réseau Wi-Fi, que faire ?

Assurez-vous que le mot de passe Wi-Fi que vous avez saisi est correct. Vérifiez également que votre réseau est opérationnel et que l'appareil est à portée du routeur.

Comment réinitialiser le VISA VE-S60T aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres, sélectionnez 'Réinitialiser' puis 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

Le VISA VE-S60T émet un bruit étrange, que faire ?

Si l'appareil émet un bruit inhabituel, vérifiez qu'il n'y a pas d'objets obstruant les ventilateurs ou les ouvertures. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware du VISA VE-S60T ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du firmware', et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Où puis-je trouver le manuel d'utilisation du VISA VE-S60T ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de VISA dans la section 'Support' ou 'Téléchargements'.

Que faire si l'écran du VISA VE-S60T est noir ?

Si l'écran est noir, essayez de redémarrer l'appareil. Si cela ne fonctionne pas, vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI VE-S60T VISA

Attention	La structure du mur doit pouvoir supporter un poids maximal d'au moins 75 kg (165 lbs) pour des téléviseurs de 37"-60" et de 56 kg (123 lbs) pour les téléviseurs de 25"-42", sinon il faut la renforcer. Mèmeme le personnel technique qualifié doit suivre la procédure d'installation reportée dans ces instructions. Le non respect des instructions de montage peut entraîner des blessures graves voire mortelles.
Attention	Lors de l'installation du produit, il faut toujours suivre les mesures de sécurité normales. Utiliser des outils et des instruments adaptés à la procédure d'installation pour éviter toute blessure.
Attention	Avant de commencer l'installation du support, dire attentivement les instructions de montage en s'assurant de bien les avoir comprises afin d'éviter toute blessure de personnes et tout endommagement des objets. Conserver scrupuleusement cette notice pour toute éventuelle consultation future.
!	Une structure adéquate doit pouvoir supporter le poids et la charge de l'écran. Si le montage est réalisé sur un mur avec ossature en bois, déterminer avec exactitude le centre du montant avant de procédé r à l'installation.
!	Ne pas réaliser l'installation si la structure est sujette à des vibrations, des mouvements ou peut être heures. Le téléviseur ou la surface sur laquelle il est monté pourraient dans ce cas être endommages.
!	Ne pas installer à la lumière directe du soleil ou à proximité de radiateurs, de cheminées, de climatiseurs ou de toute autre source de chaleur ou d'énergie. L'écran pourrait être endommagé et augmenter le risque d'accordie.
!	Il faut qu'au moins deux personnes qualifiées soientopsisantes lors de l'installation. S'il venait à basculer ou à être mal manipulé, l'écran pourrait entraîner des blessures ou être endommagé.
!	Surfaces conseillées pour le montage: ossatures en bois et murs en maçonnerie. Si le support doit être installé sur une surface autre qu'un montant en bois, il est recommendé d'utiliser les outils adéquats (disponibles dans le commerce).

Kit d'outils:

Sachet 1	(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4	Sachet 4	(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8
Sachet 2	(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5	Sachet 5	(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5
Sachet 3	(x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6	Sachet 6	(x1) Niveau à bulle (x8) Tire-fond de 7,5 cm (x8) Rondelle
Sachet 7	(x8) Chevilles 10x50

Outils nécessaires:

Metre et crayon
✓ Tournevis cruciforme
Détector de montants pour les installations sur des murs en pierres sèches
Clé à douille de 8 mm
- Perceuse électricque avec mèche de 10mm pour toute installation sur des murs en maçonnerie.

Installation de la plaque murale

1. Avant d'effectuer l'installation, il faut mesurer la distance horizontally entre les trous à l'arrière du télévisueur que l'on souhaite fixer au mur et en prendre note.
2. Tracer au crayon une ligne horizontally à l'endroit où l'on souhaite placer le téléviseur en s'assurant qu'elle est bien parallele au sol et d'une longueur au moins égale à la distance entre les trous de l'arrête du téléviseur.
3. Placer les deux plaques murales en dessous de la ligne horizontally en s'assurant que les marges supérieures sont bien sur la ligne et que les deux éléments sont bien à une distance égale à celle entre les trous.
4. Marquer à droite, à gauche, en haut et en bas les positions des petits trous horizontally sur les deux plaques murales. En tout, il faut marquer quatre points pour chaque élément.
5. RÉalisér alors un trou avec la mèche de 8mm de la perceuse au niveau de chaque marque réalisée.
6. Avec l'aide de l'assistantant,mettre en place la plaque sur le mur et aligner les trous pour le montage avec les trous deja réalisés dans le mur.

NB: Si l'on réalise l'installation sur des murs avec ossature en bois, s'assurer que tous les trouss sont bien situés sur l'ossature. Reprendre alors du point 7a ou aller au point 7b.

7a. Insérer un tire-fond et une rondelle au niveau de chaque trou et dans le mur.

8a. Serrer les vis avec la clé à douille en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient fermement insérées.

ATTENTION: Ne jamais serrer excessivement les vis car cela pourrait endommager inutillement le mur. Eviter toute torsion excessive.

ATTENTION: Ne pas arrêté de tener la plaque jusqu'à ce qu'elle soit bien fixée au mur.

NB: Pour toute installation sur des murs en maconnerie, il faut utiliser les chevilles prévues à cet effet pour la fixation au mur (uniquement pour les fixations à des murs pleins).

7b. Insérer une cheville pour murs en maconnerie dans chaque trou.

8b. Se servir si nécessaire d'un marteau pour insérer delicatement chaque fixation à fleur de mur.

9b. Une fois que toutes les fixations ont ete bien mises en place, remetre la plaque.

10b. Insérer une vis tire-fond et une rondelle à travers la plaque dans chaque cheville.

11b. Ne serrer que lorsque toutes les vis sont bien en place.

Installation des bras du téléviseur

1. Afin de permettre une installation correcte, ce kit est doté de plusieurs vis de différents diamètres et longueurs.
2. Placer le téléviseur sur une surface lisse et moelleuse puis localiser les trouss filetés pour le montage qui sont situés à l'arrière de l'écran.
3. Choisir les vis les plus déquates en vérifier avec une paille ou un cure-dent la longueur du trou.
4. Si l'arrière du téléviseur est courbe ou convexe, il faut utiliser une entrezoise.

NB: Choisir l'entretoise s'adaptant le mieux à la courbure pour que les bras soient le plus pres possible de l'écran.

1. Placer l'entretoise entre les bras de l'armature et le téléviseur.
2. Si l'on utilise les vis les plus petites (M4, M5 ou M6), il est recommendé d'utiliser une rondelle pour chaque vis afin de renforcer la stabilité de la structure.

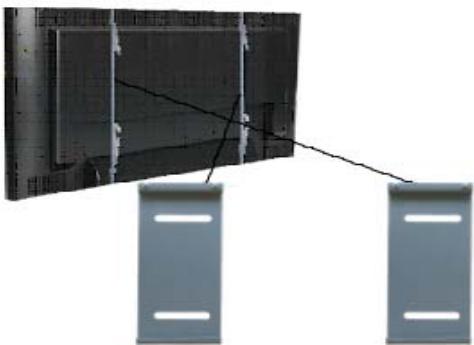

Installation finale

Accrocher chaque bras au téléviseur en alignant les trous se trouvant sur ceux-ci avec les trous filétés sur le panneau arrière du téléviseur, en insérant les vis dans chacun d'entre eux et en les vissant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient complètement insérées.

1. Visser avec un tournevis cruciforme.
   ATTENTION: Pour mener à terme cette phase, la présence de deux personnes est nécessaire.
2. Pour terminer l'installation du support pour écrans Lcd/Plasma,-disposer avec précaution les bras du téléviseur au-dessus de la barre supérieure et inférieure de l'armature.

Le support mural présente une autre caractéristique: une sécuritémenttant d'empêcher d'enlever le téléviseur de la barre horizontally. Pour utiliser cette sécurité, il suffit de visser les vis en dessous desbras du téléviseur et de bien les serrer.

Fonctionnement et réglage

Vou puez regler l'inclinaison du téléviseur en utilisant les poignees situées à droite et à gauche des bras du téléviseur.

1. Faire tout d'abord tourner les poignées dans le sens contraire des aiguilles d'une montre pour desserrer les barres de l'armature.
2. Pour régler l'inclinaison du support vers le haut, appuyer sur la barre transversale supérieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum. Pour régler l'inclinaison du support vers le bas, appuyer sur la barre transversale inférieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum.
3. Une fois le support bien regle conformément aux nécessités, serrer à nouveau l'armature en faisant tourner les poignées dans le sens des aiguilles d'une montre.
