Type de produit	Support mural pour écran TV
Marque	VISA
Modèle	VE-S42T
Tailles d'écran compatibles	25" à 60" (25"-42" avec charge réduite)
Poids maximal supporté	75 kg (165 lbs) pour 37"-60" ; 56 kg (123 lbs) pour 25"-42"
Matériau	Acier
Type de montage mural	Sur ossature bois ou maçonnerie pleine
Inclinaison réglable	Oui, via poignées latérales (réglage vers le haut et vers le bas)
Sécurité anti-délogement	Vis de blocage sous les bras
Contenu du kit	2 plaques murales, 2 bras, vis M4/M5/M6/M8, rondelles, entretoises, chevilles 10x50, tire-fonds 7,5 cm, niveau à bulle
Outils nécessaires	Perceuse avec mèche 10 mm, tournevis cruciforme, clé à douille 8 mm, mètre, détecteur de montants
Nombre de personnes recommandé pour l'installation	2 personnes qualifiées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Pièces détachées disponibles	Vis, rondelles, entretoises fournies en plusieurs tailles dans le kit ; rechange possible via service après-vente
Réparabilité	Structure mécanique simple ; les pièces de fixation sont standardisées et remplaçables
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement en ligne

FOIRE AUX QUESTIONS - VE-S42T VISA

Quel type de mur est nécessaire pour installer le support VE-S42T ?

Le support est conçu pour une fixation sur ossature en bois ou mur en maçonnerie pleine. Pour les murs en placoplâtre, il est impératif de fixer dans les montants bois.

Quel est le poids maximal que peut supporter ce support ?

Pour les écrans de 37 à 60 pouces, le poids maximal est de 75 kg (165 lbs). Pour les écrans de 25 à 42 pouces, il est de 56 kg (123 lbs).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique avec mèche de 10 mm, d'un tournevis cruciforme, d'une clé à douille de 8 mm, d'un mètre et d'un détecteur de montants pour les cloisons sèches.

Comment régler l'inclinaison du téléviseur une fois installé ?

Utilisez les poignées situées à droite et à gauche des bras. Desserrez en tournant dans le sens inverse des aiguilles d'une montre, inclinez l'écran vers le haut ou le bas, puis resserrez en tournant dans le sens des aiguilles d'une montre.

Que faire si l'arrière de mon téléviseur est convexe ou bombé ?

Utilisez les entretoises fournies (M4/M5 ou M6/M8) pour compenser la courbure et garantir un maintien solide des bras contre l'écran.

Comment fixer le support sur un mur en maçonnerie ?

Percez des trous de 10 mm, insérez les chevilles 10x50 fournies, puis vissez les tire-fonds avec rondelle. Serrez modérément, sans excès.

Le support permet-il de retirer facilement le téléviseur après installation ?

Oui, il dispose d'une sécurité anti-délogement. Pour retirer l'écran, dévissez les vis situées sous les bras ; pour le verrouiller, vissez-les.

Quelles sont les précautions de sécurité à respecter lors de l'installation ?

Assurez-vous que le mur peut supporter le poids total (75 kg max). Suivez les instructions, utilisez des outils adaptés, et faites-vous aider par une deuxième personne. Ne serrez pas excessivement les fixations.

Le kit contient-il tous les éléments nécessaires à l'installation ?

Oui, le kit comprend plaques murales, bras, vis de différents diamètres (M4, M5, M6, M8), rondelles, entretoises, chevilles et tire-fonds. Vous devez fournir les outils.

Comment entretenir le support mural ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs, solvants ou nettoyants chimiques qui pourraient endommager la finition.

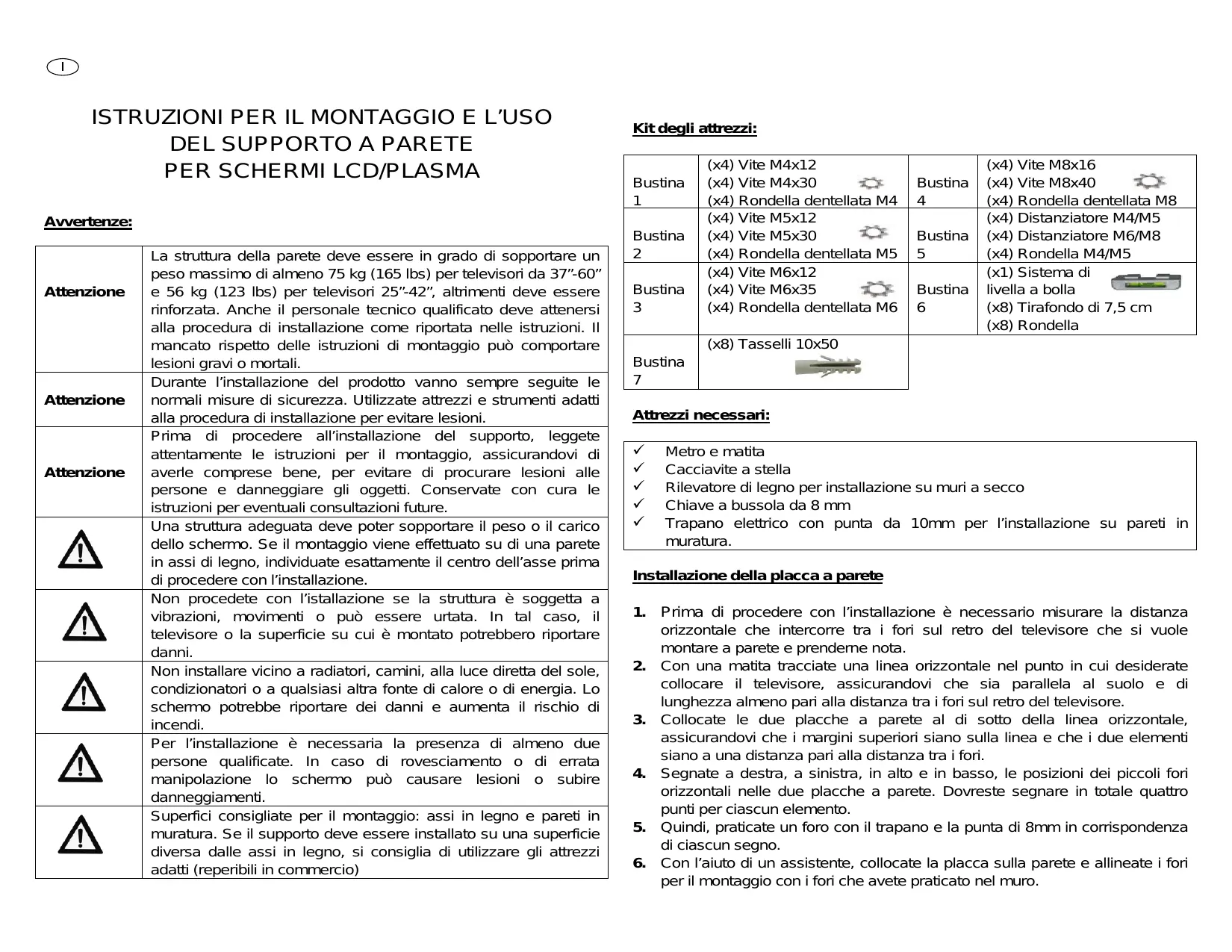

MODE D'EMPLOI VE-S42T VISA

Attention	La structure du mur doit pouvoir supporter un poids maximal d'au moins 75 kg (165 lbs) pour des téléviseurs de 37"-60" et de 56 kg (123 lbs) pour les téléviseurs de 25"-42", sinon il faut la renforcer. Mème le personnel technique qualifié doit suivre la procédure d'installation reportée dans ces instructions. Le non respect des instructions de montage peut entraîner des blessures graves voire mortelles.
Attention	Lors de l'installation du produit, il faut toujours suivre les mesures de sécurité normales. Utiliser des outils et des instruments adaptés à la procédure d'installation pour éviter toute blessure.
Attention	Avant de commencer l'installation du support, dire attentivement les instructions de montage en s'assurant de bien les avoir comprises afin d'éviter toute blessure de personnes et tout endommagement des objets. Conserver scrupuleusement cette notice pour toute éventuelle consultation future.
!	Une structure ajustée doit pouvoir supporter le poids et la charge de l'écran. Si le montage est réalisé sur un mur avec ossature en bois, déterminer avec exactitude le centre du montant avant de procédé à l'installation.
!	Ne pas réaliser l'installation si la structure est sujette à des vibrations, des mouvements ou peut être heures. Le téléviseur ou la surface sur laquelle il est monté pourraient dans ce cas être endommagés.
!	Ne pas installer à la lumière directe du soleil ou àroximate de radiateurs, de cheminées, de climatiseurs ou de toute autre source de chaleur ou d'énergie. L'écran pourrait être endommagé et augmenter le risque d'incendie.
!	Il faut qu'au moins deux personnes qualifiées soientopsisantes lors de l'installation. S'il venait à basculer ou à être mal manipulé, l'écran pourrait entraîner des blessures ou être endommagé.
!	Surfaces conseillées pour le montage: ossatures en bois et murs en maçonnerie. Si le support doit être installé sur une surface autre qu'un montant en bois, il est recommendé d'utiliser les outils adéquats (disponibles dans le commerce).

Kit d'outils:

Sachet 1	(x4) Vis M4x12 (x4) Vis M4x30 (x4) Rondelle crantée M4	Sachet 4	(x4) Vis M8x16 (x4) Vis M8x40 (x4) Rondelle crantée M8
Sachet 2	(x4) Vis M5x12 (x4) Vis M5x30 (x4) Rondelle crantée M5	Sachet 5	(x4) Entretoise M4/M5 (x4) Entretoise M6/M8 (x4) Rondelle M4/M5
Sachet 3	(x4) Vis M6x12 (x4) Vis M6x35 (x4) Rondelle crantée M6	Sachet 6	(x1) Niveau à bulle (x8) Tire-fond de 7,5 cm (x8) Rondelle
Sachet 7	(x8) Chevilles 10x50

Outils nécessaires:

Mètre et crayon ✓ Tournevis cruciforme Détecteur de montants pour les installations sur des murs en pierres sèches Clé à douille de 8 mm - Perceuse électrique avec mèche de 10mm pour toute installation sur des murs en maçonnerie.

Installation de la plaque murale

1. Avant d'effectuer l'installation, il faut mesurer la distance horizontalement entre les trous à l'arrière du téléviseur que l'on souhaite fixer au mur et en prendre note.
2. Tracer au crayon une ligne horizontalement à l'endroit où l'on souhaite placer le téléviseur en s'assurant qu'elle est bien parallèle au sol et d'une longueur au moins égale à la distance entre les trous de l'arrête du téléviseur.
3. Placer les deux plaques murales en dessous de la ligne horizontalement en s'assurant que les marges supérieures sont bien sur la ligne et que les deux éléments sont bien à une distance égale à celle entre les trous.
4. Marquer à droite, à gauche, en haut et en bas les positions des petits trous horizontalement sur les deux plaques murales. En tout, il faut marquer quatre points pour chaque élément.
5. Réaliser alors un trou avec la mèche de 8mm de la perceuse au niveau de chaque marque réalisée.
6. Avec l'aide de l'assistant, mettre en place la plaque sur le mur et aligner les trous pour le montage avec les trous déjà réalisés dans le mur.

NB: Si l'on réalise l'installation sur des murs avec ossature en bois, s'assurer que tous les trous sont bien situés sur l'ossature. Reprendre alors du point 7a ou aller au point 7b.

7a. Insérer un tire-fond et une rondelle au niveau de chaque trou et dans le mur.

8a. Serrer les vis avec la clé à douille en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient fermement insérées.

ATTENTION: Ne jamais serrer excessivement les vis car cela pourrait endommager inutilment le mur. Eviter toute torsion excessive.

ATTENTION: Ne pas arrêter de tenir la plaque jusqu'à ce qu'elle soit bien fixée au mur.

NB: Pour toute installation sur des murs en maconnerie, il faut utiliser les chevilles prévues à cet effet pour la fixation au mur (uniquement pour les fixations à des murs pleins).

7b. Insérer une cheville pour murs en maçonnerie dans chaque trou.

8b. Se servir si nécessaire d'un marteau pour insérer délicatement chaque fixation à fleur de mur.

9b. Une fois que toutes les fixations ont été bien mises en place, remettre la plaque.

10b. Insérer une vis tire-fond et une rondelle à travers la plaque dans chaque cheville.

11b. Ne serrer que lorsque toutes les vis sont bien en place.

Installation des bras du téléviseur

1. Afin de permettre une installation correcte, ce kit est doté de plusieurs vis de différents diamètres et longueurs.
2. Placer le téléviseur sur une surface lisse et moelleuse puis localiser les trous filetés pour le montage qui sont situés à l'arrière de l'écran.
3. Choisir les vis les plus adaptées, en vérifier avec une paille ou un cure-dent la longueur du trou.
4. Si l'arrière du téléviseur est courbe ou convexe, il faut utiliser une entretoise.

NB: Choisir l'entretoise s'adaptant le mieux à la courbure pour que les bras soient le plus près possible de l'écran.

1. Placer l'entretoise entre les bras de l'armature et le téléviseur.
2. Si l'on utilise les vis les plus petites (M4, M5 ou M6), il est recommandé d'utiliser une rondelle pour chaque vis afin de renforcer la stabilité de la structure.

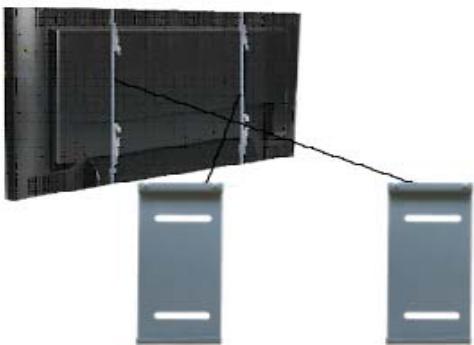

Installation finale

Accrocher chaque bras au téléviseur en alignant les trous se trouvant sur ceux-ci avec les trous filés sur le panneau arrière du téléviseur, en insérant les vis dans chacun d'entre eux et en les vissant dans le sens des aiguilles d'une montre jusqu'à ce qu'elles soient complètement insérées.

1. Visser avec un tournevis cruciforme. ATTENTION: Pour mener à terme cette phase, la présence de deux personnes est nécessaire.
2. Pour terminer l'installation du support pour écrans LCD/PLASMA, disposer avec précaution les bras du téléviseur au-dessus de la barre supérieure et inférieure de l'armature.

Le support mural présente une autre caractéristique : une sécurité d'empêcher d'enlever le téléviseur de la barre horizontalement. Pour utiliser cette sécurité, il suffit de visser les vis en dessous des bras du téléviseur et de bien les serrer.

Fonctionnement et réglage

Vous pouvez régler l'inclinaison du téléviseur en utilisant les poignées situées à droite et à gauche des bras du téléviseur.

1. Faire tout d'abord tourner les poignées dans le sens contraire des aiguilles d'une montre pour desserrer les barres de l'armature.
2. Pour régler l'inclinaison du support vers le haut, appuyer sur la barre transversale supérieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum. Pour régler l'inclinaison du support vers le bas, appuyer sur la barre transversale inférieure pour incliner le support à votre guise puis tourner légèrement la poignée jusqu'au maximum.
3. Une fois le support bien réglé conformément aux nécessités, serrer à nouveau l'armature en faisant tourner les poignées dans le sens des aiguilles d'une montre.
