MODE D'EMPLOI T2S+2C Digit DELTA DORE

7. Caractéristiques techniques

• Alimentation 230 V +/-10%, 50Hz
• Isolement classe II
• Consommation : 2 VA
  • 2 sorties contact inverseur, 5A 230V
• 2 consignes réglables de -9,5°C à +90°C

• 2 différentiels réglables de 0,2°C à 2°C par pas de 0,1°C

• 1 entrée d'abaissement : sélection de consigne 1 ou consigne 2

• Entrée sonde : type CTN 1000Ω à 25°C
• Affichage digital (consignes ou température mesurée, état des sorties)
• Boîtier modulaire : 3 modules, h=58 mm
• Fixation sur rail DIN
• Indice de protection : IP 40

8. Les sondes

La gamme des sondes DELTA DORE permet de s'adapter à toute application.

Ces sondes sont interchangeables :

Sonde d'ambiance saillie auto-collante

Sonde d'ambiance saillie encastrable (Mosaïc)

Sonde d'ambiance ERP (établissement recevant du public)

Sonde d'ambiance pour locaux industriels

Sonde extérieure

Sonde de sol / tuyauterie / soufflerie

2004/108/CE & 2006/95/CE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

DELTA

DORE

* 2 7 0 0 5 7 2 R E V . 4 *

T2S + 2C Digit

Thermostat électronique à affichage digital 2 sorties - 2 consignes

Le T2S+2C digit est un thermostat électronique "Tout ou rien" à 2 sorties et 2 consignes.

La commande des sorties s'effectue en fonction des réglages de consignes et du décalage.

Une entrée “d’abaissement” permet de sélectionner l’une ou l’autre des consignes.

Exemples d'applications : Commande d'aérothermes, ventilo-convecteurs...

1. Description

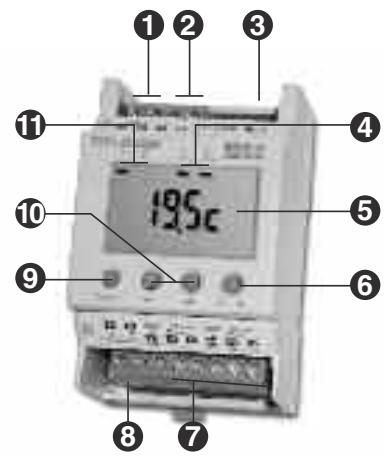

① Entrée sonde
② Entrée d'abaissement
3 Interrupteur de sélection : Mode utilisateur / Mode installateur
4 Etat des sorties : Allumé = Marche
⑤ Affichage de la température
⑥ Touche de défilement
7 Sorties relais inverseur
8 Alimentation
⑨ Signalisation de défaut (clignotante)
10 Touches de modification
11 Signalisation du type de température affichée (Allumé = Consigne, Eteint = Température mesurée)

1. Montage

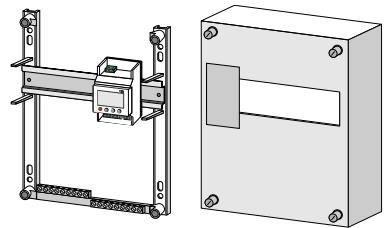

T2S+2C digit est monté sur rail DIN en armoire électrique

3. Raccordement

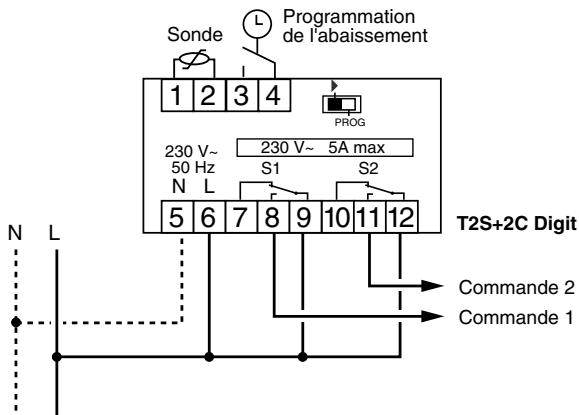

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme NFC15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE).

4. Mise en service installateur

Mettre l'interrupteur en position PROG.

Le choix s'effectue par appuis sur les touches ⊕ ou ⊖.

PROG Valider et passer au choix suivant en appuyant sur OK/II.

N° fonction	Description	Réglage	Valeur par défaut
	Consigne 1	De - 9,5°C à + 90°C au pas de 0,5°C	+ 20°C
	Consigne 2	De - 9,5°C à + 90°C au pas de 0,5°C	+15°C
	Décalage	De 0°C à + 30°C au pas de 0,5°C	+5°C
	Différentiel 1 (Δt1)	De 0,2°C à + 2°C au pas de 0,1°C	+0,2°C
	Différentiel 2 (Δt2)	De 0,2°C + 2°C au pas de 0,1°C	+0,2°C
	Type de température affichée	0 = Température de consigne1 = Température mesurée	0
	Correction sonde	De - 2°C à + 2°C au pas de 0,1°C	0°C

Une fois tous les réglages effectués, remettre impérativement l'interrupteur sur la position PROG .

ATTENTION :

Si la consigne est supérieure à 70°C, ne pas programmer un différentiel inférieur à 1°C.

5. Utilisation

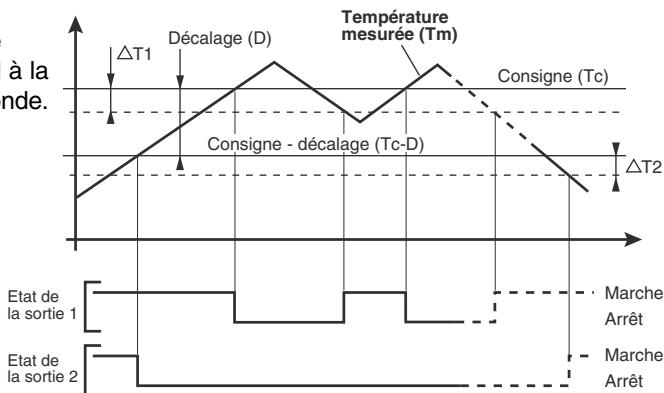

T2S+2C digit compare en

permanence la température de consigne affichée sur l'appareil à la température mesurée par la sonde.

La sortie 1 passe en marche

Si Tm < Tc - Δt1

La sortie 1 passe en arrêt

Si Tm > Tc

La sortie 2 passe en marche

Si Tm < Tc - D - Δt2

La sortie 2 passe en arrêt

Si Tm > Tc - D

Contact d'abaissement ouvert : Tc = Consigne 1

Contact d'abaissement fermé : Tc = Consigne 2

Mode utilisateur

T2S+2C digit affiche en permanence la température de consigne en cours.

En appuyant sur la touche OK/», vous visualisez la température mesurée.

Note : L'affichage peut être inversé (voir § Mise en service installateur).

Mode utilisateur "averti"

Vous souhaitez modifier la température de consigne.

Appuyez simultanément sur les touches ⊕ et ⊖ (environ 5 sec.) jusqu'à ce que l'affichage clignote. Relâchez.

Appuyez à nouveau sur les touches ⊕ ou ⊖ pour modifier la consigne 1.

Validez en appuyant sur OK/▶.

Appuyez sur les touches ⭕ ou ⏻ pour modifier la consigne 2. Validez en appuyant sur Ⓤ.

6. Alarme

Le voyant d'alarme clignotant signale un défaut.

Problème	Diagnostic / Solution
En consultation de la température mesurée, l'appareil affiche :	La sonde est coupéeVérifiez la sonde ou son raccordement.
En consultation de la température mesurée, l'appareil affiche :	La sonde est en court-circuitVérifiez la sonde ou son raccordement.
L'affichage de la température est correct, mais le voyant "Alarm." clignote.	Le problème est interne au produitMettre hors tension, puis remettre sous tension.Si le problème persiste, contactez l'installateur.
