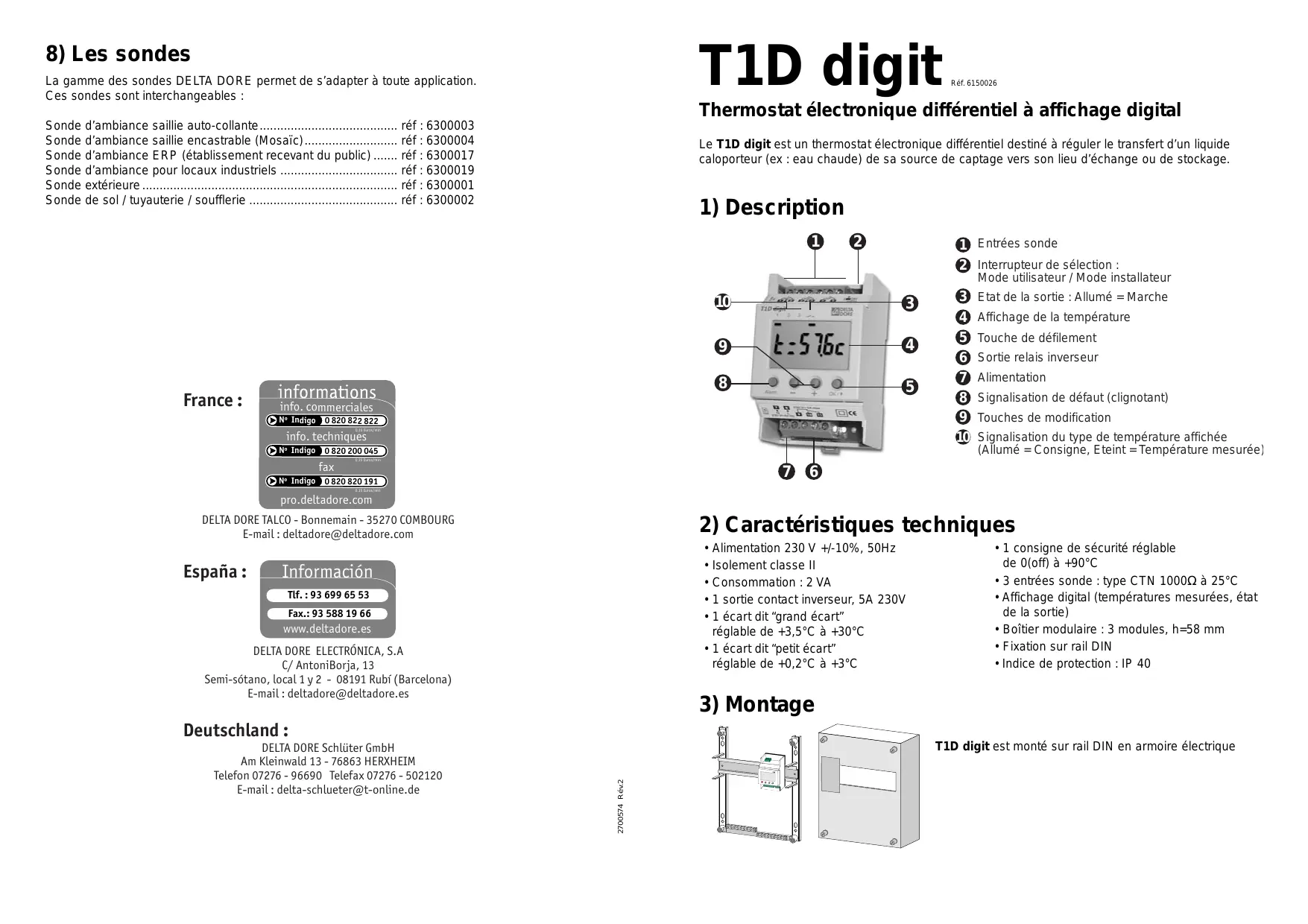

MODE D'EMPLOI T1D DIGIT DELTA DORE

La gamme des sondes DELTA DORE permet de s'adapter à toute application. Ces sondes sont interchangeables :

Sonde d'ambiance saillie auto-collante. ref: 6300003

Sonde d'ambiance saillie encasable (Mosaic)......... ref: 6300004

Sonde d'ambiance ERP (établissement recevant du public)..... ref : 6300017

Sonde d'ambiance pour locaux industriels..... ref: 6300019

Sonde extérieure ref:6300001

Sonde de sol / tuyauterie / soufflerie..... ref: 6300002

DELTA DORE TALCO - Bonne main - 35270 COMBOURG E-mail: [e-mail]

Thermostat électronique différentiel à affichage digital

Le T1D digit est un thermostat électronique différentiel destiné à réguler le transfert d'un liquide caloporteur (ex : eau chaude) de sa source de captage vers son lieu d'échange ou de stockage.

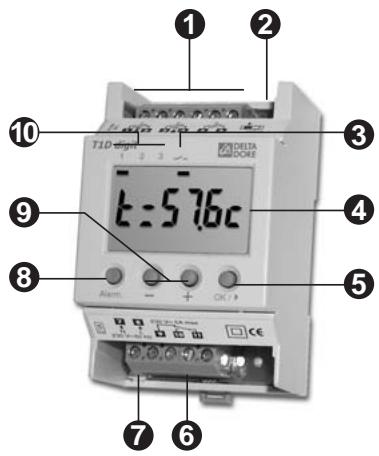

1) Description

1 Entrées sonde 2 Interrupteur de sélection : Mode utiliser / Mode installer 3 État de la sortie : Allumé = Marche 4 Affichage de la température 5 Touche de défilement 6 Sortie relais inverseur 7 Alimentation • Signalisation de début (clignotant) 9 Touches de modification 10 Signalisation du type de température affichée (Allumé = Consigne, Éteint = Température mesurée)

2) Caractéristiques techniques

• Alimentation 230 V +/-10%, 50Hz
• Isolement classe II
• Consommation : 2 VA
• 1 sortie contact inverseur, 5A 230V
• 1 écart dit "grand écart" réglable de +3,5°C à +30°C
• 1 écart dit "petit écart" réglable de +0,2°C à +3°C

1 consigne de sécurité régulable de 0 (off) à +90°C - 3 entrées sonde : type CTN 1000Ω à 25°C - Affichage digital (températures mesurées, état de la sortie) - Boîtier modulaire : 3 modules, h=58 mm Fixation sur rail DIN - Indice de protection : IP 40

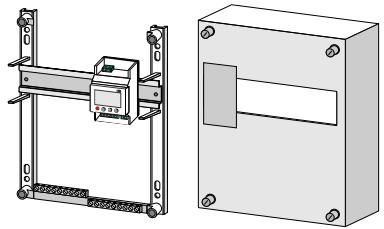

3) Montage

T1D digit est monté sur rail DIN en armoire électrique

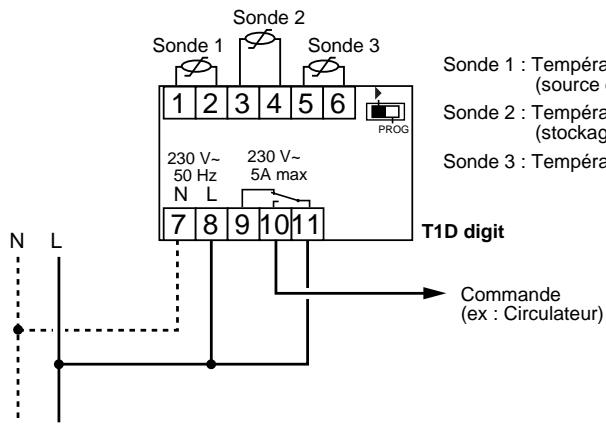

4) Raccordement

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Sonde 1: Température la plus élevée (source de captage) Sonde 2: Température la moins élevée (stockage, exemple : ballon d'eau chaude) Sonde 3: Température de sécurité (ex: T° extérieure)

5) Mise en service installer

Mettre l'interrupteur en position PROG.

Le choix se fait par appui sur les touches ( ou

Valider et passer au besoin suivant en appuyant sur

N° fonction	Description	Réglage	Valeur par défaut
1-	Grand écart	De +3,5°C à + 30°C au pas de 0,5°C	+ 7°C
2-	Petit écart	De +0,2°C à + 3°C au pas de 0,1°C	+ 2°C
3-	Consigne sécurité	De 0 (off) à + 90°C au pas de 1°C	Off
4-	Correction sonde 1	De - 2°C à + 2°C au pas de 0,1°C	0°C
5-	Correction sonde 2	De - 2°C à + 2°C au pas de 0,1°C	0°C
6-	Correction sonde 3	De - 2°C à + 2°C au pas de 0,1°C	0°C

Si la consigne de sécurité est "Off", il n'y aura pas d'affichage de la consigne 3.

Une fois tous les réglages effectués, remettre impératifement l'interrupteur sur la position

6) Utilisation

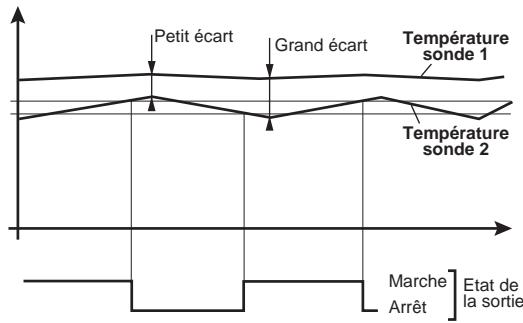

T1D digit compare en permanence la température mesurée par la sonde 1 à la température mesurée par la sonde 2.

Si T°sonde 1 - T°sonde 2 > Grand ecart la sortie passe en marche.

Si T° lors de 1 - T° lors de 2 < Petit écart la sortie passée en arrêt.

La consigne de sécurité (ex : Hors gel 5°C) permet de "forcer" la sortie en marche dans le cas où la température mesurée par la sonde 3 passe en dessous de cette consigne.

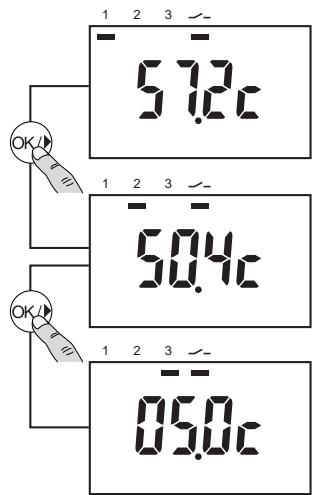

Mode d'utilisation

T1D digit affiche en permanence la température mesure.

Par appuis successifs sur la touche ×, vous visualisez

l'ensemble des températures mesurées :

sonde 1, sonde 2 ou sonde 3.

7) Alarme

Le voyant d'alarme clignotant signale un défaut.

Problème	Diagnostic / Solution
En consultation de la température mesurée, l'appareil affiche :	La sonde est coupée Vérifiez la sonde ou son raccordement.
En consultation de la température mesurée, l'appareil affiche :	La sonde est en court-circuit Vérifiez la sonde ou son raccordement.
L'affichage de la température est correct, mais levoyant "Alarm." clignote.	Le problème est interne au produit Mettre hors tension, puis remetre sous tension. Si le problème persiste, contactez l'instructor.
