MODE D'EMPLOI THERMOSTAT ELECTRONIQUE SEMI ENCASTRE DIANA 50 DELTA DORE

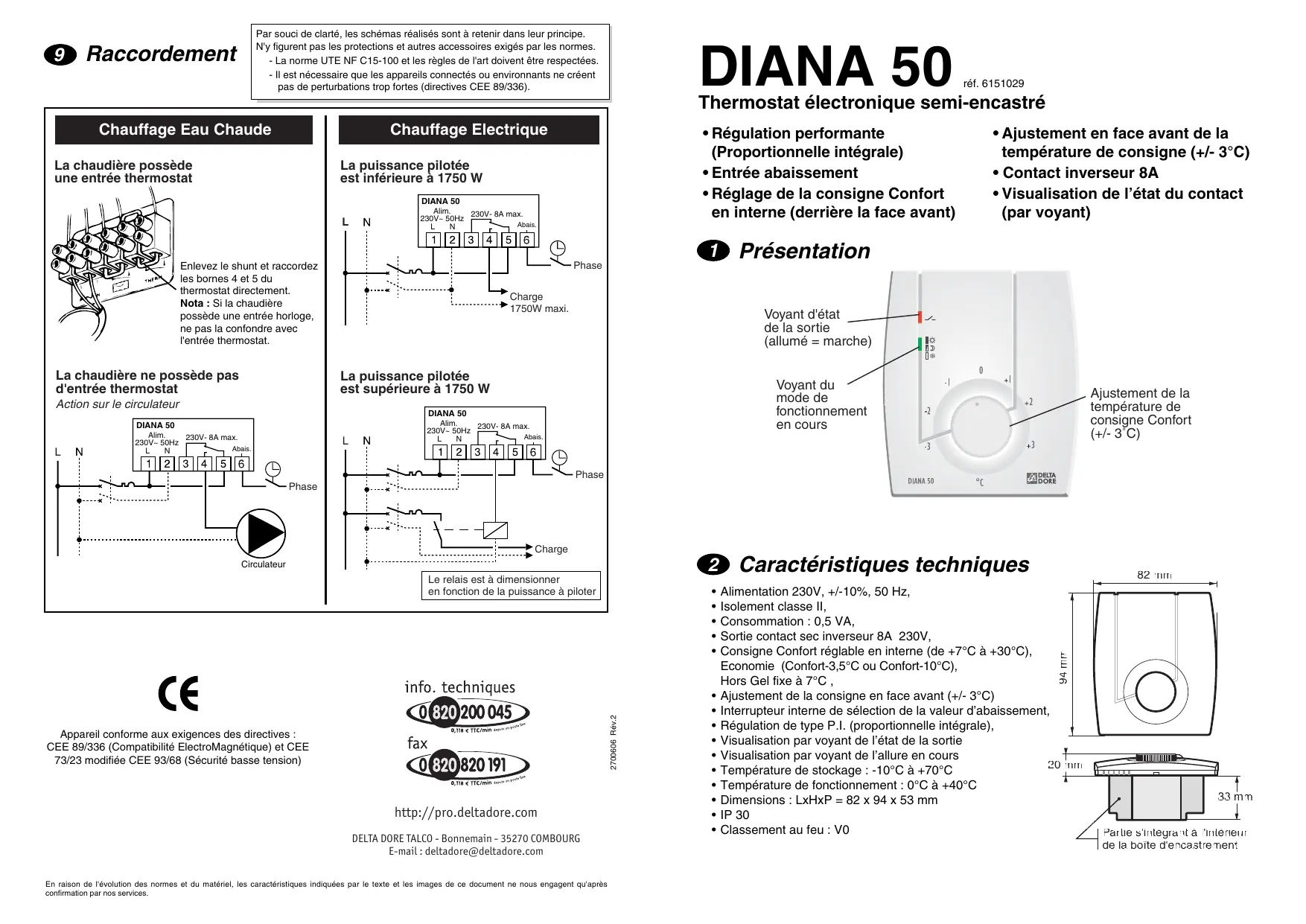

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. - La norme UTE NF C15-100 et les règles de l'art doivent être respectées. - Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336). Raccordement DIANA 50 réf. 6151029 Thermostat électronique semi-encastré Chauffage Eau Chaude Chauffage Electrique La chaudière possède une entrée thermostat

• Régulation performante (Proportionnelle intégrale)
• Réglage de la consigne Confort en interne (derrière la face avant) La puissance pilotée est inférieure à 1750 W DIANA 50

Phase Enlevez le shunt et raccordez les bornes 4 et 5 du thermostat directement. Nota : Si la chaudière possède une entrée horloge, ne pas la confondre avec l'entrée thermostat. La chaudière ne possède pas d'entrée thermostat Charge 1750W maxi. Voyant du mode de fonctionnement en cours DIANA 50 Alim. 230V- 8A max. 230V~ 50Hz Abais.

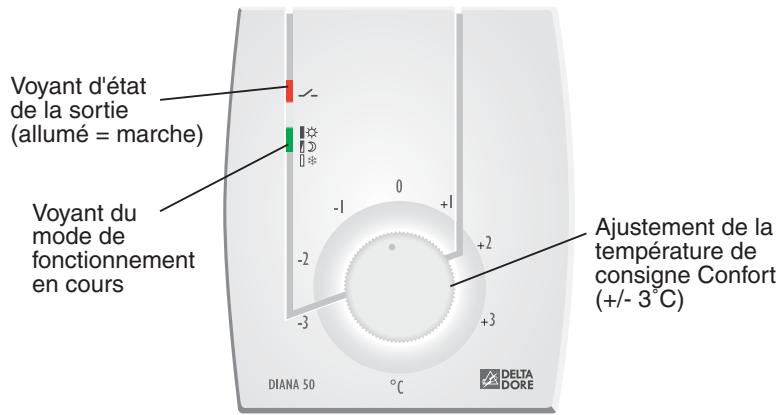

Présentation Voyant d'état de la sortie (allumé = marche) La puissance pilotée est supérieure à 1750 W Action sur le circulateur

• Ajustement en face avant de la température de consigne (+/- 3°C)
• Contact inverseur 8A
• Visualisation de l’état du contact (par voyant) Ajustement de la température de consigne Confort (+/- 3˚C) Phase Phase Charge Le relais est à dimensionner en fonction de la puissance à piloter 2700606 Rév.2

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension) http://pro.deltadore.com DELTA DORE TALCO - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Caractéristiques techniques 82 mm Alimentation 230V, +/-10%, 50 Hz, Isolement classe II, Consommation : 0,5 VA, Sortie contact sec inverseur 8A 230V, Consigne Confort réglable en interne (de +7°C à +30°C), Economie (Confort-3,5°C ou Confort-10°C), Hors Gel fixe à 7°C , Ajustement de la consigne en face avant (+/- 3°C) Interrupteur interne de sélection de la valeur d’abaissement, Régulation de type P.I. (proportionnelle intégrale), Visualisation par voyant de l’état de la sortie Visualisation par voyant de l’allure en cours 20 mm Température de stockage : -10°C à +70°C Température de fonctionnement : 0°C à +40°C Dimensions : LxHxP = 82 x 94 x 53 mm IP 30 Classement au feu : V0 94 mm

Circulateur 33 mm Partie s'intégrant à l'intérieur de la boîte d'encastrement

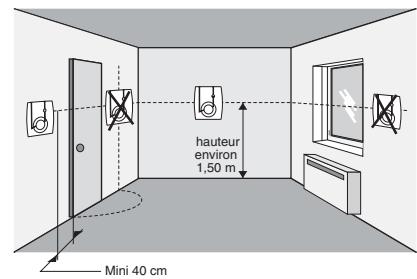

Recommandations d’emplacement Le thermostat DIANA 50 est monté dans une boîte d’encastrement. Il doit être placé dans un endroit thermiquement représentatif de la pièce à réguler, à environ 1,50 m du sol à l’abri de toute source de chaleur (cheminée, influence du soleil, ...) et des courants d’air (fenêtre, porte...). Sélection de la valeur de l’abaissement (Economie) Un interrupteur (“INT”), situé sur le circuit au dos du couvercle (pour ouvrir le boîtier, voir Chapitre 4), permet de modifier la valeur de l’abaissement de température (par rapport à Confort). Pour un abaissement de - 3,5°C, l’interrupteur “INT” doit être mis en position OFF. Pour éviter des mouvements d’air parasites qui fausseraient la mesure de la sonde, il est nécessaire de boucher l’arrivée des fils dans la boîte d’encastrement (mastic, laine de verre...). OFF hauteur environ 1,50 m INT OFF IMPORTANT : Ne pas installer le Diana 50 sur un mur en contact avec l’extérieur ou avec une pièce non chauffée (ex : garage...). Pour un abaissement de - 10°C, l’interrupteur “INT” doit être mis en position ON. INT Mini 40 cm

Après l’avoir raccordé (voir § raccordement), fixez le socle sur la boîte d’encastrement à l’aide de 2 vis (Trous ➋, entraxe 60mm). Le connecteur ➌ doit être situé dans la partie droite du socle. Remettez le couvercle sur le socle, en prenant soin de respecter son sens, et revissez la vis de blocage.

8 L’entrée d’abaissement En dévissant la vis ➊, séparez le couvercle du socle. L’entrée d’abaissement permet de sélectionner l’une ou l’autre des consignes (Confort ou Economie), par exemple en associant DIANA 50 à une horloge de programmation. Signal arrivant sur l'entrée abaissement

Pas de signal Signal secteur 230V VOYANTS OFF Pour cela, positionner l’interrupteur “VOYANTS” sur OFF (Interrupteur situé sur le circuit au dos du couvercle. Pour ouvrir le boîtier, voir Chapitre 4)

Réglage de la consigne Confort Un bouton situé sur le circuit au dos du couvercle permet de régler la valeur de la consigne Confort (pour ouvrir le boîtier, voir Chapitre 4) . Les graduations de 1 à 7 correspondent à une température de consigne Confort :

1 : 7˚C 5 : 23˚C 2 : 11˚C 6 : 26˚C 3 : 15˚C 7 : 30˚C 4 : 19˚C

En face avant du produit, vous pouvez ajuster la température autour de cette valeur choisie (+/- 3°C). Economie = Réglage confort- 3,5˚C Réglage confort- 10˚C (voir § 6) Remarque : Le DIANA 50 utilise la technologie du fil pilote (standard GIFAM). En l’associant à un programmateur fil pilote (ex: Micro Driver Fil Pilote) et en reliant l’entrée d’abaissement au fil pilote, il est possible de commander les fonctionnements Hors gel et Arrêt (en plus des modes Confort et Economie) sur le DIANA 50. Marche/Arrêt des voyants Consigne Réglage confort (bouton du DIANA 50)

Il est possible d’éteindre les voyants en permanence, par exemple dans le cas où DIANA 50 est placé dans une chambre à coucher.

Température correspondante régulée par le thermostat
