Type de produit	Récepteur de commande pour système de régulation de chauffage/refroidissement 6 voies
Marque	DELTA DORE
Modèle	DELTA 600 BT
Catégorie	Régulation de chauffage
Configuration	Boîtier récepteur + boîtier technique de commande
Alimentation boîtier technique	230 V ±10%, 50 Hz, isolation classe II
Consommation	4 VA
Alimentation boîtier récepteur	TBTS 24 V, fournie par le boîtier technique
Sorties relais	6 sorties contact travail 1 A / 250 V pour vannes, 1 sortie auxiliaire 5 A / 250 V pour brûleur ou circulateur
Fréquence radio	868 MHz (norme EN 300 220)
Portée radio	100 à 300 m en champ libre selon les équipements
Dimensions boîtier technique	80 x 230 x 65 mm
Dimensions boîtier récepteur	128 x 85 x 31 mm
Indice de protection	IP30
Température de fonctionnement	0 à +40 °C
Température de stockage	-10 à +70 °C
Nombre de voies	6 voies chauffage ou climatisation
Modes de fonctionnement	Chauffage, froid, configuration et dérogation manuelle
Compatibilité	Thermostats programmables Delta 600 TH, commande centralisée Delta 600 COM
Installation	Fixation murale, liaison bus filaire (câble téléphonique 2 paires, 5 m maxi)
Entretien et nettoyage	Essuyer avec un chiffon sec, aucun entretien particulier
Sécurité	Couper l'alimentation avant toute manipulation, conforme à la directive R&TTE 1999/5/CE

FOIRE AUX QUESTIONS - DELTA 600 BT DELTA DORE

Comment installer le boîtier récepteur ?

Pour installer le boîtier récepteur, séparez-le de son socle en dévissant la vis de verrouillage. Fixez le socle au mur avec des vis et chevilles ou sur une boîte d'encastrement (entraxe 60 mm). Raccordez les fils de liaison, puis replacez le cache-bornier et emboîtez l'appareil sur le socle. Placez l'antenne en position haute, dégagée des éléments conducteurs.

Comment configurer une voie du récepteur avec un thermostat ?

Pour configurer une voie, passez l'émetteur en mode configuration (position ⊕), puis appuyez environ 3 secondes sur cette touche pour afficher CnF. Sur le récepteur, sélectionnez la voie avec la touche «1...6, COM» jusqu'à faire clignoter le voyant. Si le voyant vert OK clignote lentement, appuyez sur la touche . Le voyant s'allume fixe, la voie est configurée.

Comment déconfigurer une voie existante ?

Pour déconfigurer une voie, maintenez enfoncée la touche «1...6, COM» jusqu'à ce que le voyant clignote. Appuyez ensuite sur la touche (ou maintenez jusqu'à 30 sec.) jusqu'à ce que le voyant vert OK clignote lentement, puis appuyez de nouveau pour valider. Pour déconfigurer toutes les voies, maintenez la touche enfoncée environ 60 secondes.

Comment vérifier la transmission radio entre un émetteur et le récepteur ?

Mettez l'émetteur en mode test en appuyant sur ⊖ pendant environ 3 secondes jusqu'à l'affichage tESt. La transmission est correcte si sur le récepteur, les voyants OK et la voie concernée clignotent simultanément. Sinon, déplacez l'émetteur ou vérifiez les piles.

Que signifie un voyant rouge clignotant sur une voie ?

Un voyant rouge clignotant indique que le récepteur n'a pas reçu d'informations de l'émetteur depuis plus d'une heure. Vérifiez les piles de l'émetteur, effectuez un test de transmission et si nécessaire, reconfigurez l'appareil. En cas de défaut, une dérogation manuelle est possible.

Quelle est la portée radio du DELTA 600 BT ?

La portée radio est de 100 à 300 mètres en champ libre, selon les équipements associés et les conditions d'installation. La présence d'obstacles ou d'environnement électromagnétique peut réduire cette portée.

Quels types d'installations sont compatibles avec le DELTA 600 BT ?

Le DELTA 600 BT convient aux installations de chauffage eau chaude (plancher ou radiateurs), aux systèmes de climatisation aérauliques et aux planchers rafraîchissants avec régulation anti-condensation. Il gère jusqu'à 6 voies.

Comment fonctionne la sortie auxiliaire ?

La sortie auxiliaire (5 A, 250 V) se ferme dès qu'un émetteur demande du chaud ou du froid. Elle peut piloter un brûleur ou un circulateur, avec sélection via les switches SW2 et SW3.

Comment choisir le temps d'ouverture des électrovannes ?

Le temps d'ouverture se règle à l'aide des switches SW5 à SW8 sur le boîtier technique. Il doit correspondre aux caractéristiques techniques des électrovannes utilisées. Le switch SW9 permet de choisir la base de temps de régulation : 10 minutes pour les systèmes aérauliques, 20 minutes pour le plancher chauffant.

Que faire si le récepteur ne reçoit plus de signal ?

Vérifiez d'abord les piles des émetteurs. Placez un émetteur en mode test tESt et observez si les voyants du récepteur clignotent. Si aucun signal, déplacez l'émetteur pour améliorer la portée. Si le problème persiste, reconfigurez les appareils.

MODE D'EMPLOI DELTA 600 BT DELTA DORE

Récepteur de commande pour système de régulation 6 voies Chaud-Froid

Guide d'installation et d'utilisation

DELTA 600 se compose d'un boîtier récepteur et d'un boîtier technique de commande.

Boîtier technique

• Alimentation 230V, +/-10%, 50 Hz
- Isolement classe II
- Consommation : 4 VA
- 6 sorties contact travail alimenté 1A, 250V (vannes)
- 1 sortie contact auxiliaire 5A, 250V (brûleur, circulateur...)
- 1 liaison bus filaire avec le boîtier récepteur (DELTA 600 BR)
• Dimensions : 80 x 230 x 65 mm

Boîtier récepteur

• Alimentation TBTS 24 Volts par le boîtier technique
• Liaison bus filaire avec le boîtier technique (câble téléphonique 2 paires type SYT 6/10 ^e )

avec écran et fil de continuité, 5 mètres maxi)

• Fréquence réception : 868 MHz (Norme EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)

- Antenne souple à glisser dans son support

- 2 touches pour configurer les sorties

- Fixation murale

• Dimensions : 128 x 85 x 31 mm

- Indice de protection : IP 30

- Température de fonctionnement : 0 à +40°C

- Température de stockage : -10 à +70°C

2. Installation

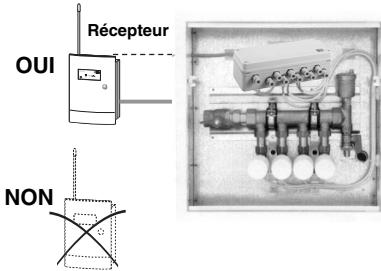

Choix de l'emplacement

Le récepteur doit être placé en position haute.

L'antenne du récepteur doit être dégagée

d'éléments conducteurs (câbles électriques,

tableau électrique, surface métallique)

Fixation

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre.

Ainsi séparé du boîtier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60mm) en utilisant les

trous repérés ①.

Pour cela :

Dévissez la vis repérée ②

afin d'ôter le cache-bornier repéré ⑤.

Des cloisons défonçables repérées ③ sont prévues pour laisser passer le câble de raccordement si nécessaire.

• Raccordez les fils de liaison (voir chapitre 3).
• Placez de nouveau le cache-bornier en l'immobilisant grâce à la vis ②.

Positionnez ensuite l'appareil sur le socle en engageant d'abord les ergots repérés ④ puis le rabattre jusqu'à ce qu'il s'emboîte sur le socle.

3.5 Montage de l'antenne

Glissez le fil souple à l'intérieur du tube, puis enfoncez le tube jusqu'au blocage.

3. Raccordement

Avant toute manipulation, coupez l'alimentation.

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

• La norme UTE C15-100 et les règles de l'art doivent être respectées.
• Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Option 1

Commande

centralisée

Delta 600 COM

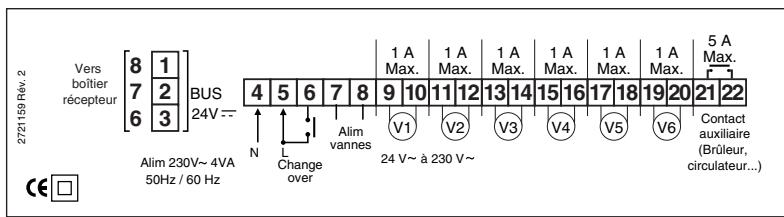

Bornier de raccordement du boîtier technique

Liaison entre le boîtier récepteur et le boîtier technique

Liaison bus filaire (câble téléphonique

2 paires type SYT 6/10e avec écran et fil de continuité, 5 mètres maxi.).

Le fil de continuité est relié à la borne 2 du boîtier technique.

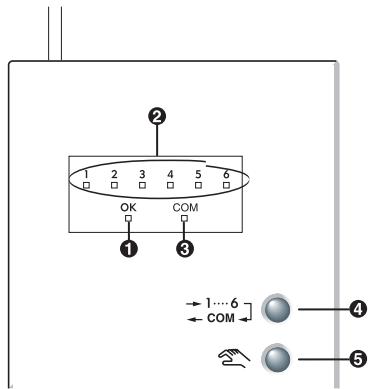

4. Description

① Voyant de bon fonctionnement
② Etat de la commande des thermostats programmables radio (Delta 600 TH)
③ Présence de la centrale Delta 600 COM
④ Touche de défilement
⑤ Touche de configuration

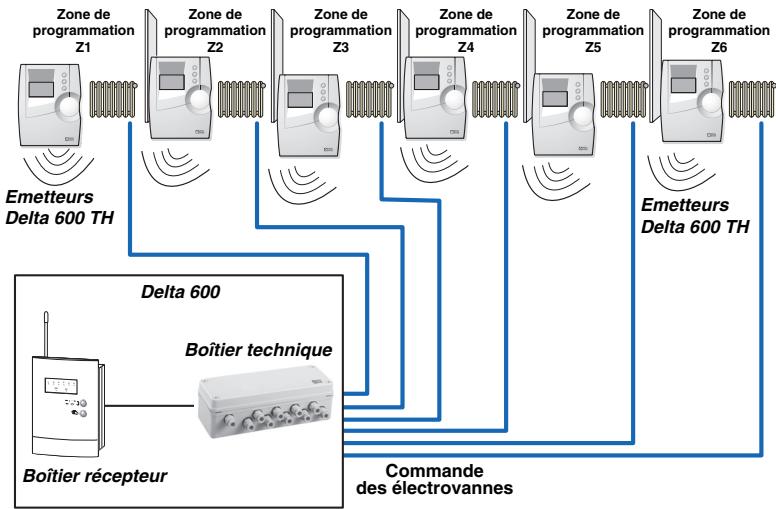

Le récepteur de commande Delta 600 se compose de 2 boîtiers :

• un boîtier récepteur qui reçoit les informations des émetteurs (thermostats programmables Delta 600 TH, commande centralisée Delta 600 COM) par ondes radio
• un boîtier technique, relié au boîtier récepteur par un bus filaire, qui sert d'interface de puissance pour la commande des vannes de l'installation.

Delta 600 gère jusqu'à 6 sorties chauffage eau chaude ou climatisation.

Delta 600 convient :

• au chauffage eau chaude (plancher ou radiateur)
• au système de climatisation aéraulique.
• au plancher rafraîchissant équipé d'une régulation gérant le point de rosée.

2 modes de fonctionnement :

• Mode courant :
• Affichage de l'état des voies
• Affichage de la présence ou non d'une commande centralisée
• Mode configuration :
• Affichage de la configuration ou non d'une voie
• conduite manuelle de la voie en cas de défaut

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

5. Mise en service

5.1 Configuration des sorties du boîtier technique

Séparer le boîtier récepteur de son socle pour accéder aux "switches" de configuration.

SW1 : Type de commande relais (sorties 1A)

ON : Normalement fermé OFF : Normalement ouvert

Ce choix concerne simultanément les 6 sorties relais.

SW2 : Sélection brûleur ou circulateur (Sortie 5A)

ON : Circulateur (active la fonction SW3) OFF : Brûleur

SW3 : Fonction anti-grippage du circulateur (active si la sélection SW2 est ON)

ON : Anti-grippage OFF : Pas d'anti-grippage

SW4 : Non fermeture de la dernière vanne commandée

(pour permettre une circulation d'eau permanente dans le circuit hydraulique).

ON : Non fermeture de la dernière vanne OFF : Fermeture de la dernière vanne autorisée

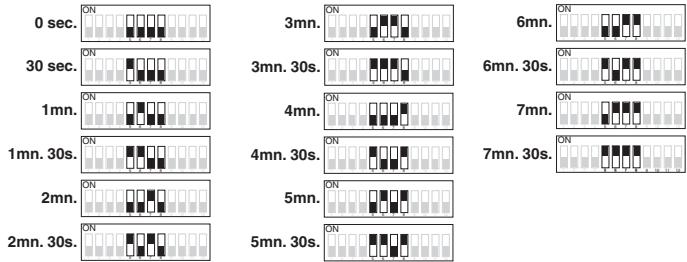

SW5 à SW8 : Temps d'ouverture des électrovannes.

Choix à réaliser selon les caractéristiques techniques des électrovannes.

Retard d'ouverture de la vanne

SW9 : Base de temps de régulation

ON : 10 minutes (préconisé pour les systèmes aérauliques)

OFF : 20 minutes (adapté pour le plancher eau chaude)

SW10 à SW11 : Limitation du pourcentage de marche en froid

SW12 : Non utilisé

5.2 Fonctionnement du boîtier technique de commande

Le contact auxiliaire se ferme dès qu'un des émetteurs est en demande de chaud ou de froid.

5.3 Fonctionnement en mode froid (système aéraulique)

Dans le cas où le change-over est activé (mode Froid), sur les thermostats, la température de consigne Economie( ⭕ ) doit être supérieure à la température de consigne Confort ( ⚙ ).

5.4 Fonctionnement du récepteur radio

Les 2 régulations Chaud et Froid sont calculées simultanément. Les voyants en face avant du boîtier récepteur permettent de visualiser l'une ou l'autre des régulations Chaud ou Froid.

Mode de sélection : appuyez 5 sec. sur les 2 touches à partir de l'affichage normal (les 6 voyants clignotent rapidement, mode "choix de la visualisation de la régulation") :

• si période chauffage (change-over ouvert), sélectionnez le voyant rouge (Com) à l'aide de la touche de défilement “1...6, COM”. L'appareil affiche la régulation Chaud.
• si période froid (change-over fermé), sélectionner le voyant vert (OK) à l'aide de la touche de défilement "1...6, COM". L'appareil affiche la régulation Froid.

Sortez de ce mode par la touche ⚫ (sortie automatique au bout de 2 min. sans appui sur une touche).

Le mode de configuration permet d'appairer un émetteur (Thermostat Delta 600 TH, commande centralisée Delta 600 COM) avec le récepteur Delta 600 BT (pas de conflit possible avec des installations voisines). Il permet aussi de vérifier la transmission radio.

① Sur l'émetteur, positionnez le bouton sur la position
② Appuyez sur ⊕ (\~3 sec.) jusqu'à obtenir l'affichage CnF. L'émetteur transmet ses informations vers le récepteur.

⑧ Sur le récepteur, appuyez autant de fois que nécessaire sur la touche “1...6, COM” jusqu’à faire clignoter le voyant de la voie concernée.

- Le voyant vert (OK) est allumé fixe, la voie du récepteur est déjà configurée. Pour la reconfigurer (ex : avec un autre émetteur), appuyez pendant 10s sur la touche jusqu'à ce que le voyant vert "OK" clignote lentement, relâchez.

Appuyez de nouveau sur la touche 📄.

Le voyant vert "OK" s'allume fixe, la voie du récepteur est "reconfigurée".

- Le voyant vert (OK) clignote lentement, la voie du récepteur n'est pas configurée. Appuyez sur la touche 📄.

Le voyant vert "OK" s'allume fixe. La voie du récepteur est configurée.

④ Sur l'émetteur, appuyez sur ⊕ pour sortir du mode configuration.

Déconfigurer une voie

① Sur le récepteur, sélectionnez la voie à déconfigurer en appuyant

autant de fois que nécessaire sur la touche "1...6, COM" jusqu'à faire clignoter le voyant correspondant.

② Maintenez appuyée la touche jusqu'à faire clignoter le voyant vert "OK" (\~30 sec.).
③ Appuyez autant de fois que nécessaire sur la touche “1...6, COM” pour sortir du mode.

Déconfigurer l'ensemble des voies

Sur le récepteur, à partir du mode de fonctionnement courant, maintenez appuyée la touche jusqu'à faire clignoter le voyant vert "OK" (\~60 sec.). L'appareil est déconfiguré.

5.6 Vérification de la transmission radio

① Sur l'émetteur, positionnez le bouton sur la position ⏻
② Appuyez sur ⊖ (\~3 sec.) jusqu'à obtenir l'affichage tESt. L'émetteur transmet ses informations vers le récepteur.
③ La transmission est correcte si, sur le récepteur, les voyants "OK" et "le voyant de la voie concernée" clignotent simultanément.
④ Appuyez sur la touche ⏻ pour sortir du mode test de transmission.

5.7 Un problème ?

Le voyant rouge correspondant à une voie clignote (le récepteur n'a pas reçu d'informations de l'émetteur de la voie concernée depuis plus d'une heure).

1) Vérifiez les piles des émetteurs
2) Placez-vous dans le mode de test de transmission

• Si les voyants "OK" et "voyant de la voie concernée" ne clignotent pas simultanément à chaque réception d'informations, déplacez votre émetteur
• Si le problème persiste, reconfigurez vos appareils.

Nota : En cas de défaut, un appui sur la touche du récepteur modifie l'état de la voie sélectionnée (dérogation) jusqu'à la prochaine émission du thermostat (qui reste prioritaire). En dérogation, le voyant rouge clignote.
