C7500NCCS - Imprimante numérique OKI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Imprimante couleur à jet d'encre professionnelle
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 36 pages par minute en noir et couleur
Formats de papier pris en charge	A4, A5, A6, B5, C5, DL, et autres formats personnalisés
Capacité du bac d'alimentation	250 feuilles (bac principal), 100 feuilles (bac multifonction)
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Système d'exploitation compatible	Windows, macOS, Linux
Dimensions approximatives	420 x 500 x 300 mm
Poids	Environ 25 kg
Consommation électrique	Environ 400 W (impression), 50 W (veille)
Niveau sonore	54 dB (impression)
Entretien et nettoyage	Nettoyage régulier des têtes d'impression et remplacement des cartouches d'encre
Pièces détachées et réparabilité	Cartouches d'encre, rouleaux d'alimentation, pièces de maintenance disponibles
Garantie	1 an, extension possible selon le revendeur
Informations générales	Imprimante idéale pour les bureaux avec des besoins d'impression couleur élevés

FOIRE AUX QUESTIONS - C7500NCCS OKI

Comment résoudre le problème d'imprimante qui ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée à une prise électrique fonctionnelle. Testez avec un autre câble d'alimentation si nécessaire.

Que faire si l'imprimante affiche un message d'erreur de bourrage papier ?

Ouvrez le compartiment de l'imprimante et retirez délicatement le papier coincé. Assurez-vous qu'aucun morceau de papier ne reste à l'intérieur.

Comment résoudre les problèmes de qualité d'impression ?

Vérifiez les niveaux d'encre et remplacez les cartouches si nécessaire. Effectuez un nettoyage des têtes d'impression à partir du menu de l'imprimante.

Pourquoi mon imprimante ne se connecte-t-elle pas au réseau ?

Assurez-vous que le câble réseau est correctement branché. Vérifiez les paramètres de votre réseau et redémarrez l'imprimante et le routeur si besoin.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Accédez au menu des paramètres de l'imprimante, sélectionnez 'Réglages' puis 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran.

Que faire si l'imprimante ne répond pas aux commandes d'impression ?

Vérifiez que l'imprimante est en ligne et non en mode hors ligne. Redémarrez l'imprimante et votre ordinateur, puis essayez d'imprimer à nouveau.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site Web du fabricant OKI, téléchargez la dernière version du firmware pour le modèle C7500NCCS et suivez les instructions d'installation.

Pourquoi les couleurs de l'impression sont-elles incorrectes ?

Vérifiez que les cartouches d'encre sont installées correctement et qu'elles ne sont pas vides. Calibrez l'imprimante pour corriger les problèmes de couleur.

Comment remplacer les cartouches d'encre sur l'imprimante ?

Ouvrez le couvercle de l'imprimante, retirez les cartouches vides et insérez les nouvelles cartouches en vous assurant qu'elles sont bien enclenchées.

Que faire si l'imprimante imprime des pages blanches ?

Vérifiez les niveaux d'encre et assurez-vous que les cartouches sont installées correctement. Effectuez un nettoyage des têtes d'impression si nécessaire.

MODE D'EMPLOI C7500NCCS OKI

liste de contrôle d'installation :

□ Impression d'une page de démonstration 2
Quel pilote d'imprimante? 2
Installation 3

Installation sur réseau 3

Connexion au port reseau 3

Installation du tore magnétique 4

Installation sur réseau Windows® 5

Installation du logiciel d'impression pour TCP/IP 5

Installation sur réseau Novell® 7

Installation du logiciel de configuration de l'imprimante.... 7

Connexion à l'ordinateur 8

Installation du logiciel d'impression 9

pour Windows 98

pour Windows XP 10

pour Windows 2000 11

pour Windows Me 12

Parallele 13

Connexion à l'ordinateur 13

Installation du logiciel d'impression 14

Installation sur Macintosh® 15

Connexion à l'ordinateur 15

Réseau 15

USB 15

Installation du logiciel d'impression 16

pour OS 8.6 à 9.1 16

pour OS X.1 18

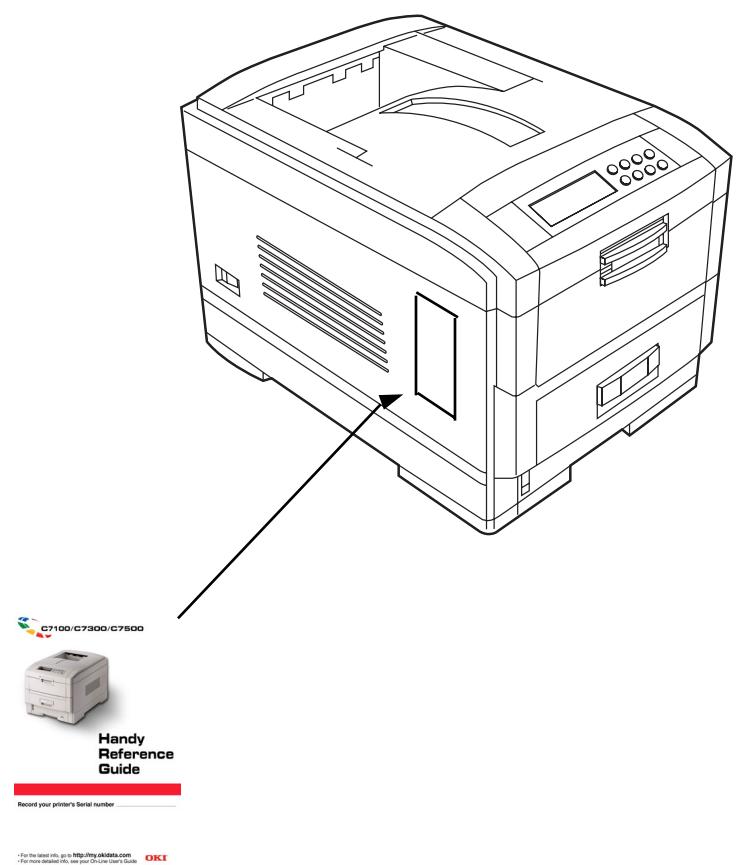

Fixation du guide de reférence pratique 19

Ressources en matière de service après-vente et de soutien......20

Impression d'une page de démonstration

Pilotes d'imprimante

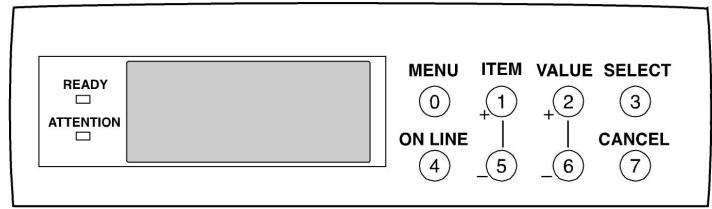

Pour tester l'imprimante, imprimez une page de démonstration :

□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que INFORMATION MENU s'affiche.
□ Appuyez à plusieurs reprises sur ITEM - jusqu'à ce que DEMO1 s'affiche.
□ Appuyez sur SELECT. La page de démonstration s'imprime et l'imprimante se remet en ligne.

Quel pilote d'imprimante?

Votre imprimante est livrée avec des pilotes Windows pour PCL et PostScript (PS). Vous pouvez installer un des deux pilotes ou les deux selon votre application.

Si vous utilisez des polices de caractères TrueType et n'imprimez pas de fichiers PostScript (y compris les fichiers «.eps »),CHOISSEZ le pilote PCL. Il est plus efficace et donne de bons résultats.

Si vous utilise des polices de caractères PostScript ou imprimez des graphiques PostScript,CHOisissez le pilote PostScript. Les performances seront plus rapides et la qualité d'impression des graphiques sera optimale.

Si vous utilisez plusieurs types d'application, installez les deux pilotes. Ensuite, selectionnez celui que vous avez l'intention d'utiliser le plus comme pilote par défaut Windows. Choisissez, au besoin, l'autre pilote dans la boîte de dialogue d'impression.

Si vousinstallezles deux pilotes,selectionnez simplement le même port d'imprimante (LPT1 ou reseau) durant l'installation.

Fichier Readme (Lisezmoi)

Consultez le fichier Lisezmoi sur le CD1 pour obtenir les plus récentes informations sur les pilotes d'imprimante.

Base de connaissances OKI

Consultez la base de connaissances (Knowledge Base) OKI à l'adresse my.okidata.com pour obtenir tous les renseignements connus par Oki Data sur votre produit. Ces documents sont offerts sous la forme de foires aux questions, de notes d'application et de documents de dépannage.

Cette section constitue habituèlement une bonne source d'information sur votre produit OKI. Les sujets abordés comprehennent des solutions appliquées, des générations, des directives d'installation, de configuration et d'utilisation des produits ainsi que le dépannage.

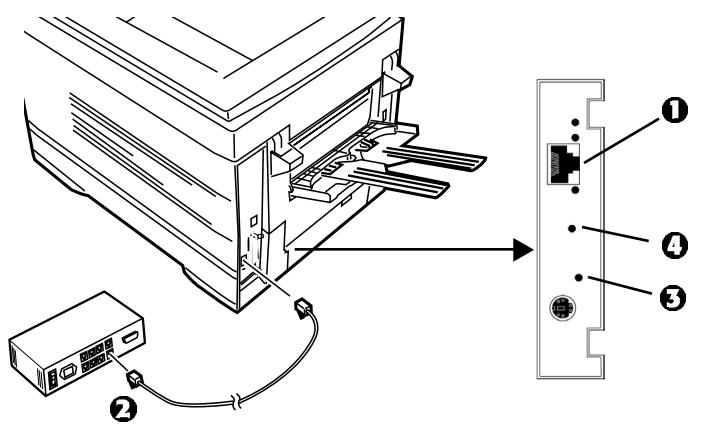

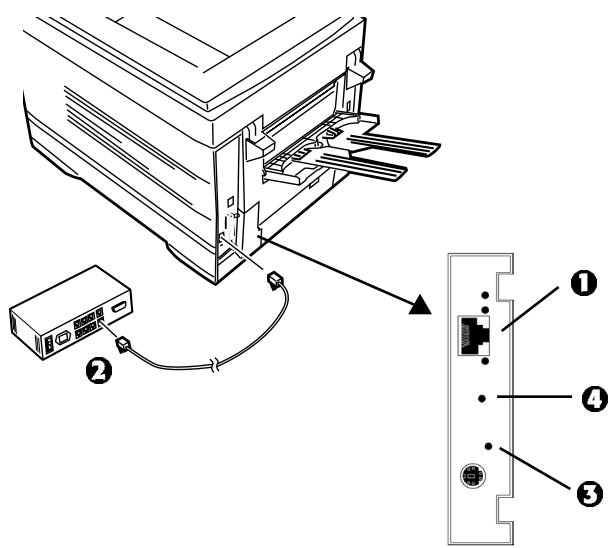

Installation sur réseau Connexion au port réseau

! Notre imprimante n'est pas livrée avec un cable Ethernet®. Utilisez un cable Ethernet doté de deux paires de fils torsadés et d'une fiche RJ45.

Eteignez l'imprimante.
Connectez le cable Ethernet au port réseau du serveur d'impression (1).
□ Branchez l'autre extrémité du cable au port réseau (2).
Allumez l'imprimante et attendez que le témoin d'etat du serveur d'impression (3) arrêté de clignoter.

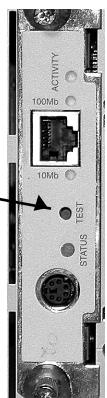

□ Appuyez sur le bouton Test (4) sur le serveur d'impression. Une feuille de configuration OkiLAN s'imprime.
Cette feuille contient les informations dont vous avez besoin pour configurer l'imprimante sur votre réseau.

Installation en réseau Installation du tore magnétique

Important!

Pour réduire le brouillage électromagnétique — le « bruit » qui brouille la réception des téléviseurs ou autres apparciels, placez le tore magnétique joint sur le cable de réseau connecté à votre imprimante.

Cela est exigé par la FCC.

Voici comment faire :

Si nécessaire, débranchez le cable de réseau de l'imprimante.
□ Faites une boucle avec le cable, si nécessaire, pour maintainir le tore magnétique en place.
Placez le tore ouvert a environ 1 pouce du connecteur de cable cote imprimante.
□ Appuyez sur les deux moitiés du tore jusqu'à ce qu'elles s'enclenchent.

Installation sur réseau Windows®

Installation du logiciel d'impression pour TCP/IP

! L'installation d'une imprimante sur un réseau devrait être effectuee par une personne connaissant les réseaux (p. ex., un administrateur de réseau).

Options de configuration TCP/IP

Pour plus d'information sur la modification des paramétres de configuration spécifique au protocole TCP/IP tels que l'adresse IP, le masque de sous-réseau et la passerelle par défaut, consultez la section sur TCP/IP du guide de l'utilisateur OkiLAN 6200e+ situé sur les deux CD.

Installation des pilotes

□ Insérez le CD1 dans l'unité de CD-ROM. Le CD démarrera automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
Le contrat de licence s'affiche, cliquez sur I Accept (J'accepte).

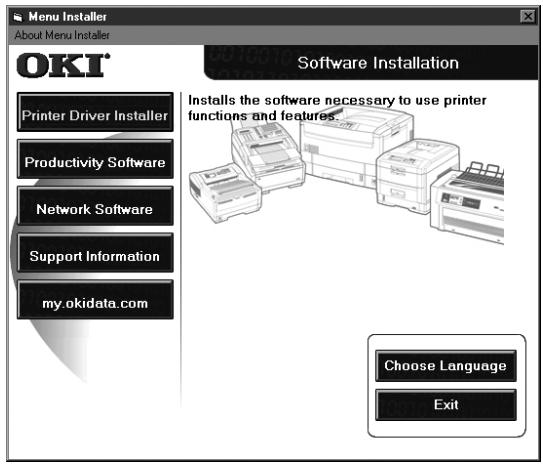

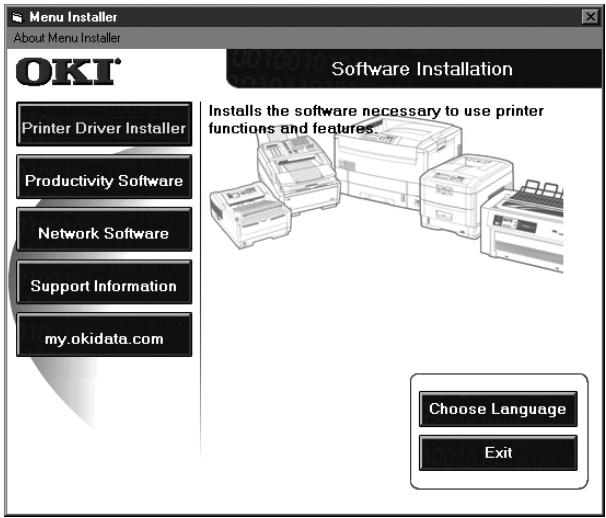

L'écran Menu Installer (Menu d'installation) s'affiche.

• Cliquez sur le bouton Printer Driver Installer (Installateur du pilote d'impression).
  □ Sélectionnez Network Printer (Imprimante réseau). Cliquez sur Next (Suivant).
  L'écran « Connection Type » (Type de connexion) s'affiche. Sélectionnez « How your printer is connected to the network » (Comment l'imprimante est connectée au réseau). Observe les directives appropriées ci-dessous :

Directement au réseau en utilisant TCP/IP

□ Cliquez sur Next (Suvivant).
Entrez l'adresse IP ou selectionnez Search (Recherche) pour recherche l'imprimante. Cliquez sur Next (Suivant).
Une fois l'adresse IP trouvée, selectionnez l'imprimante en cliquant dessus, puis selectionnez l'emulation d'imprimante. Cliquez sur Next (Suivant).
Entrez un nouveau nom d'imprimante. Cliquez sur Next (Suvivant).

Utilisateurs de Windows XP et 2000 : électionnez
au besoin « Do Not Share Printer » (Ne pas partager l'imprimante) ou « Share printer » (Partager l'imprimante). Observe les directives à l'écran.
Si le message stipulant que la signature numérique
- est introuvable s'affiche, cliquez sur Continuer ou (Oui).
Cliquez sur OK.
□ Cliquez sur Finish (Terminer) une fois l'installation terminée.

Indirectement au réseau par l'intermédiaire d'une autre PC

Votre imprimante ne doit pas etre partagée avec un autre PC avant d'executer l'installation sur réseau.
Sélectionnez « Shared printer » (Imprimante partagée). Cliquez sur Next (Suivant).
Selectionnez le modele d'imprimante et l'emulation. Cliquez sur Next (Suivant).
Entrez un nouveau nom. Cliquez sur Next (Suvivant).
□ Cliquez sur Finish (Terminer) une fois l'installation terminée.

Installation sur réseau Windows® Installation du logiciel d'impression pour TCP/IP (suite)

Clients du réseau

Si vous installez le logiciel sur un réseau pour des clients du réseau, celui-ci doit être installé sur tous les postes de travail des clients. L'utilitaire Net PnP Install configure le partage d'imprimante dans Windows et notification les utilisateurs clients par courriel. Consultez le fichier d'aide pour plus d'information.

Pour installer l'utilitaire Net PnP Install sur le serveur, procédez comme suit :

Dans « Menu Installer » (Menu d'installation), cliquez sur le bouton Network Software (Logiciels réseau).
- Cliquez sur le bouton Administration Tools (Outils d'administration).
- Cliquez sur le bouton Net PnP Install Utility (Utilitaire d'installation Net PnP) et observez les directives à l'écran.

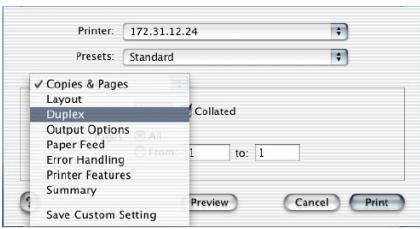

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou de bacs à papier en option, accédez au pilote pour les activer.

Pour activer le pilote PostScript :

□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez du droit sur l'icone d'imprimante PostScript OKI, puis cliquez sur Propriétés.

Windows 2000, XP et NT 4.0 :

□ Cliquez sur l'onglet Paramètres du périphérique.

Défilez jusqu'à Installable Options (Options installables).

□ Cliquez sur Duplex, puis sur Installed (Installé) dans le case en dessous; effectuez la même opération pour Hard Disk (Disque dur).

Windows Me, 98 et 95 :

□ Cliquez sur l'onglet Options du péripérisque.
□ Sélectionnez « Duplex Option Unit » (Unité duplex), « Printer Hard Disk » (Disque dur de l'imprimante) et sélectionnez les bacs à papier en option s'ils sont installés.
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Pour activer le pilote PCL :

□ Cliquez sur Demarrer Paramètres Imprimantes.
□ Cliquez du droit sur l'icone de l'imprimante PCL OKI, puis cliquez sur Propriétés (Windows 2000/XP/Me/9x) ou Valeurs par défaut du document (Windows NT 4.0).
□ Cliquez sur l'onglet Options du péripérisque.
□ Sélectionnéz « Duplex Option Unit » (Unité duplex optionnelle), « Printer Hard Disk » (Disque dur de l'imprimante) et sélectionnéz les bacs à papier en options s'ils sont installés.
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Installation sur réseau Novell®

Installation du logiciel de configuration de l'imprimante

! L'installation d'une imprimante sur un réseau devrait être effectuee par une personne connaissant les réseaux (p. ex., un administrateur de réseau).
! Cette procédure s'applique à Novell NetWare 4.0 et 5.0 lors de l'utilisation de NDS ou de Bindery seulement. Pour plus d'information et des directives concernant NDPS Novell, consultez le guide de l'utilisateur en ligne OkiLAN 6200e+ situé sur les deux CD.

Installation de l'utilitaire OkiNet pour Netware

L'utilitaire OkiNet pour Netware installe, configure et gere les peripheriques de serveur d'impression en réseau Okidata.

□ Insérez le CD-ROM dans l'unité de CD-ROM. Le CD s'exécutéra automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Demarrer Exécuter Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte).

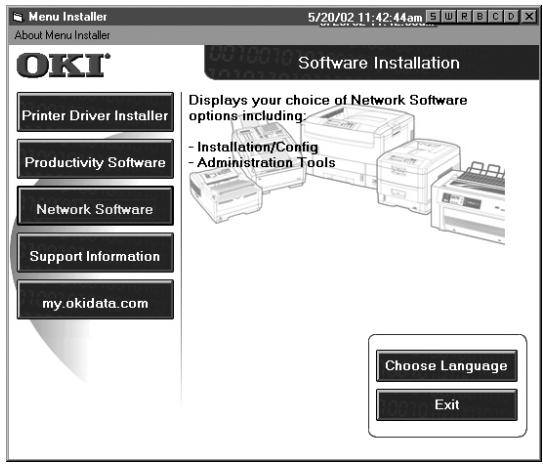

L'écran « Menu Installer » (Menu d'installation) s'affiche.

□ Cliquez sur le bouton Network Software (Logiciels réseau).
- Cliquez sur le bouton Installation/Config (Installation/ configuration).

• Cliquez sur le bouton OkiNet Utilities (Utilitaires OkiNet).
• Cliquez sur Netware Management Utilities (Utilitaires de gestion Netware). Cliquez sur Next (Suivant).
• Cliquez sur OkiNet Utility for NetWare (Utiliaire OkiNet pour NetWare). Observe les directives à l'écran pour terminer l'installation.

Lancement de l'utilitaire

Pour lancer l'utilitaire, cliquez sur Demarrer Programmes OkiNet Utilities (Utilites OkiNet) OkiNet Utility for Netware (Utilitaire OkiNet pour Netware).

Configuration pour Novell

Pour obtenir des directives d'installation et de configuration pour le serveur d'impression, cliquez sur Help (Aide) dans l'utilitaire.

D'autres informations sur fournies dans le guide de l'utilisateur OkiLAN 6200e+ situé sur les deux CD.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer. Consultez la page 6 pour des directives.

! L'imprimante est livrée sans cable d'interface USB. Utilisez un cable USB compatible avec la norme USB 1.1.

Remarques :

• Une interface USB fonctionnera seulement avec Windows 2000, Windows Me et Windows 98. Elle ne fonctionnera pas sous MS-DOS, Windows 95, 3.1 ou NT 4.0.
• Le fonctionnement de l'imprimante n'est pas garanti si un autre péripérisque compatible USB est connecté simultanément avec l'imprimante.
• Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.

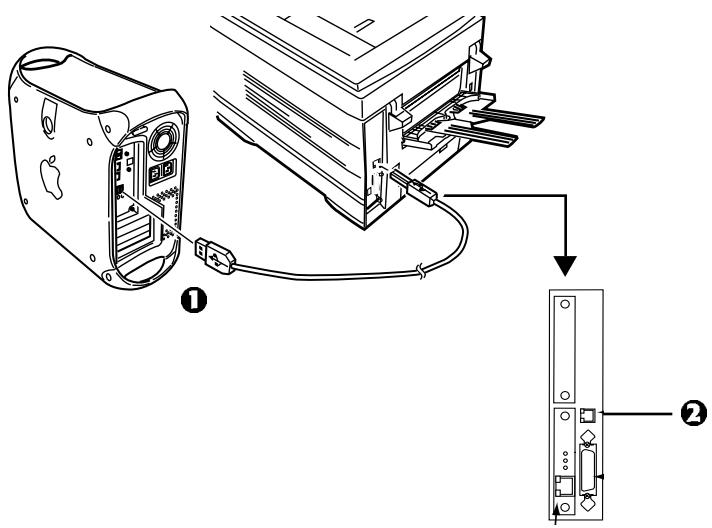

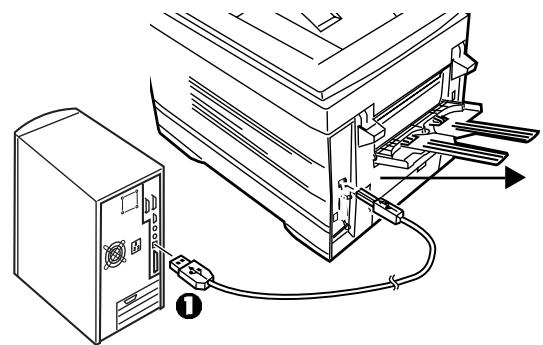

Eteignez l'ordinateur et l'imprimante.
Connectez le cable USB au port USB de l'ordinateur (1).
- Connectez l'autre extrémité du cable au port USB de l'imprimante (2).

USB Installation du logiciel d'impression pour Windows 98

Installation du pilote PostScript

Vérifiez que le cable USB est branché.
Allumez l'imprimante.
L'Assistant Ajout de nouveau matériel de Windows s'affiche. Cliquez sur Suivant.
Sélectionnez « Rechercher le meilleur pilote... » Cliquez sur Suivant.
Insérez le CD1 dans l'unité de CD-ROM.
□ Sélectionnez Lecteur de CD-ROM et déslectionnez les autres options. Cliquez sur Suivant.
Le périphérique USB OKI est detecté. Cliquez sur Suivant.
Le fichier est copié. Cliques sur Terminer.
L'Assistant Ajout de nouveau matériel s'affiche. Cliquez sur Suivant.
Sélectionnez « Rechercher le meilleur pilote... ». Cliquez sur Suivant.
Sélectionnez Lecteur de CD-ROM. Sélectionnez Définir un emplacement. Désélectionnez les autres options.
□ Cliquez sur Parcourir. Accedez à unité de CD-ROM Drivers\Parallel\Win9xme\Ps. Cliquez sur OK.
□ Cliquez sur Suivant.
□ Cliquez sur Suivant.
- Observe les directives à l'écran pour terminer l'installation.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'imprimante.

□ Insérez le CD1 dans l'unité de CD-ROM. Cliquez sur Demarrer Paramètres Imprimantes.
Double-cliquez sur Ajouter imprimante.
L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.
Sélectionnez « Imprimante locale ». Cliquez sur Suivant.

□ Cliquez sur Disquette fournie.
□ Cliquez sur Parcourir. Acceded à unité de CD-ROM\drivers\parallelallel\Win9xMe\pcl. Cliquez sur OK.
Cliquez sur OK.
Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
Sélectionnez le port d'imprimante OP1USB1. Cliquez sur Suivant.

Observe les directives à l'écran.

Cliquez sur Terminer.

Installation des utilisaires du logiciel d'impression

Avec le CD inséré dans l'unité de CD-ROM, cliquez sur Demarrer Executer Parcourir. Accedez a l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suvant).
L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciel de productivité).
- Installez les utilisaires souhaités en observant les directives à l'écran.

Pour acceder aux utilisaires à partir du bureau, cliquez sur Demarrer Programmes OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

USB Installation du logiciel d'impression pour Windows XP

Installation du pilote PostScript

Vérifiez que le cable USB est branché.
Allumez l'imprimante.
Le message « Nouvea matériel détecté » s'affiche.
Insérez le CD1 dans l'unité de CD-ROM.
□ Sélectionnez « Installer à partir d'une liste ou d'un emplacement spécifique... ». Désélectionnez « Rechercher dans les médias amovibles ». Cliquez sur Suivant.
Sélectionnez « Inclore cet emplacement dans la recherche ». Désélectionnez les autres options.
□ Cliquez sur Parcourir. Accedez à unité de CD-ROM\Drivers\Parallel\XP\PS. Cliquez sur OK. Cliquez sur Suivant.
La boîte de dialogue de test Windows s'affiche. Cliquez sur Continuer. L'installation est terminée.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'une imprimante.

□ Cliquez sur Demarrer Paramètres Imprimantes Ajout d'une imprimante.
L'Assistant Ajout d'une imprimante s'affiche. Cliquez sur Suivant.
Sélectionnez « Imprimante locale... ». Cliquez sur Suivant.
□ Sélectionnez le port d'imprimante USB001. Cliquez sur Suivant.
Sélectionnez Disquette fournie.
- Sélectionnez Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\XP\PCL. Cliquez sur Ouvrir. Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
Observe les directives à l'écran.
La boîte de dialogue de test Windows s'affiche. Cliquez sur Continuer.
Cliquez sur Terminer.

Installation des utilisaires du logiciel d'impression

Avec le CD dans l'unité de CD-ROM, cliquez sur Demarrer Executer Parcourir. Accedez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suvant).
L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logicielis de productivité).
- Installez les utilisaires souhaités en observant les directives à l'écran.

Pour acceder aux utilisaires à partir du bureau, cliquez sur Demarrer Programmes OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

USB Installation du logiciel d'impression pour Windows 2000

Installation du pilote PostScript

Vérifiez que le cable USB est branché.
Allumez l'imprimante.
□ Le message « Nouveau matériel détecté » s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Recherche de fichiers de pilotes... ». Cliquez sur Suivant. Sélectionnez « Emplacement spécifique ». Désélectionnez les autres options. Cliquez sur Suivant.
Insérez le CD1 dans l'unité de CD-ROM.
- Cliquez sur Parcourir. Accedez à unité de CD-ROM\Drivers\Parallel\Win2k\PS. Cliquez sur Ouvrir. - Cliquez sur OK. Cliquez sur Suivant.
Lorsque le message stipulant que la signature numérique est introuvable s'affiche, cliquez sur Oui.
Les fichiers sont copiés. Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'imprimante.

□ Cliquez sur Demarrer Paramètres Imprimantes.
Double-cliquez sur Ajout d'imprimante.
L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Imprimante locale... ». Désélectionnez les autres options. Cliquez sur Suivant.
Sélectionnez le port d'imprimante USB001. Cliquez sur Suivant.
Sélectionnez Disquette fournie.
Sélectionnez Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\XP\PCL. Cliquez sur Ouvrir. Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
Observe les directives à l'écran.
□ Cliquez sur Terminer.
Lorsque le message stipulant que la signature numérique est introuvable s'affiche, cliquez sur Oui.

Installation des utilisaires du logiciel d'impression

Avec le CD dans l'unité de CD-ROM, cliquez sur Demarrer Executer Parcourir. Accedez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suvant).
L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logicielis de productivité).
- Installez les utilisaires souhaités en observant les directives à l'écran.

Pour acceder aux utilisaires à partir du bureau, cliquez sur Demarrer Programmes OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

USB Installation du logiciel d'impression pour Windows Me

Installation du pilote PostScript

Vérifiez que le cable USB est branché.
Allumez l'imprimante.
L'Assistant Ajout de nouveau matériel s'affiche. Sélectionnez « Spécifier l'emplacement du pilote » Cliquez sur Suivant.
Insérez le CD1 dans l'unité de CD-ROM.
Sélectionnez « Spécifier un emplacement... ». Sélectionnez « Support amovible »
□ Cliquez sur Parcourir. Accedez à unité de CD-ROM\Drivers\Parallel\Win9xMe\PS. Cliquez sur OK.
□ Cliquez sur Suivant.
- Observe les directives à l'écran pour terminer l'installation.
Cliquez sur Terminer.
□ L'Assistant Ajout de nouveau matériel s'affiche. Sélectionnez « Spécifier l'emplacement du pilote ». Cliquez sur Suivant.
Sélectionnez « Spécifier un emplacement... ». Cliquez sur Suivant.
Sélectionnez « Le calculi mis à jour... ». Cliquez sur Suivant.
□ Cliquez sur Suivant pour lancer l'installation.
- Observe les directives à l'écran pour terminer l'installation.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'assistant Ajout d'imprimante.

□ Insérez le CD-ROM OKI dans l'unité de CD-ROM. Cliquez sur Demarrer Paramètres Imprimantes.
Double-cliquez sur Ajouter imprimante.
L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.
Sélectionnez « Imprimante locale ». Cliquez sur Suivant.

□ Cliquez sur Disquette fournie.
□ Cliquez sur Parcourir. Accedez à unité de CD-ROM\Drivers\Parallel\Win9xMe\pcl. Cliquez sur OK.
□ Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
- Sélectionnez le port d'imprimante OP1USB1. Cliquez sur Suivant.
Observe les directives à l'écran.
□ Cliquez sur Terminer.

Installation des utilisaires du logiciel d'impression

Avec le CD dans l'unité de CD-ROM, cliquez sur Demarrer Executer Parcourir. Accedez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suivant).
L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciel de productivité).
- Installez les utilisaires souhaités en observant les directives à l'écran.

Pour acceder aux utilisaires à partir du bureau, cliquez sur Demarrer Programmes OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

Connexion à l'ordinateur

Eteignez l'ordinateur et l'imprimante.
Connectez un cable parallele standard IEEE-1284 (non fourni) au port parallele de l'imprimante (1), en le fixant à l'aide de clips à ressort.
Connectez l'autre extrémité au port parallèle de l'ordinateur (2) et fixez-le en place au moyen des vis.

Parallèle

Installation du logiciel d'impression

Pilotes fournis

L'imprimante est livrée avec deux pilotes : PostScript Adobe et PCL pour les systèmes Windows suivants :

• Windows 2000 Professionnel
• Windows Me, 98, 95, XP
• Windows NT 4.0

□ Insérez le CD1 dans l'unité de CD-ROM. Le CD s'exécutera automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Demarrer Exécuter Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte).
L'écran « Menu Installer » (Menu d'installation) s'affiche.

• Cliquez sur le bouton Printer Driver Installer (Installateur du pilote d'impression).
  □ Observe les directives à l'écran pour terminer l'installation. Si la boîte de dialogue concernant la signature numérique s'affiche, cliquez sur « Oui »
  Pour installer les utilisaires supplémentaires, cliquez sur le bouton Productivity Software (Logiciels de productivite), puis selectionnez et installez les utilisaires souhaités.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si vous imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

Installation sur Macintosh®

Connexion à l'ordinateur

Réseau

! Nécessite Mac® OS 7.x ou supérieur, tournant sur un ordinateur Macintosh dotée d'une interface EtherTalk.

L'imprimante n'est pas livrée avec un cable Ethernet. Utilisez un cable Ethernet avec des connecteurs RJ45 aux deux extrémités.

Important!

Avant de brancher le cable de réseau, installez le tore magnétique.

Consultez les directives à la page 4.

Éteignez l'imprimante.
- Connectez le cable Ethernet au port réseau du serveur d'impression (1).
- Connectez l'autre extrémité du cable Ethernet au port réseau (2).
□ Allumez l'imprimante et attendez que le témoin d'etat du serveur d'impression (3) arrêté de clignoter.
□ Appuyez sur le bouton Test (4) sur le serveur d'impression. Une feuille de configuration OkiLAN s'imprime.

USB

L'imprimante est livrée sans cable d'interface USB.
Utilisez un cable USB compatible avec la norme USB 1.1.

Remarques :

• Nécessite Mac OS 9.04 ou supérieur.
• Le fonctionnement de l'imprimante n'est pas garantie si un autre périphérique compatible USB est connecté simultanément avec l'imprimante.
• Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.
• Selon la taille de votre document, si le paramètre mémoire pour le moniteur d'impression est bas, vous pourriez ne pas pouvoir imprimer en tâche de fond. Pour.Remédier à ce problème, augmentez le paramètre mémoire pour le moniteur d'impression.
• Selon le modele, il peut être nécessaire d'installer des mises à jour du système d'exploitation pour utiliser USB : p. ex., iMac Update 1.0, iMac Update 1.1, iMac Firmware Update, etc. Pour plus d'information, communiquez avec Apple.
  Éteignez l'ordinateur et l'imprimante.
  Connectez le cable USB au port USB de l'ordinateur (1).
• Connectez l'autre extrémité du cable au port USB de l'imprimante (2).

Installation du pilote

Allumez l'imprimante, puis 1'ordinateur.
□ Insérez le CD1 fourni avec l'imprimante dans l'unité de CD-ROM.
Double-cliquez sur l'icone du CD OKI qui figure sur le bureau.
Ouvrez le dossier MAC. Cliquez sur MAC PSDRV English (ou Français, si offert).

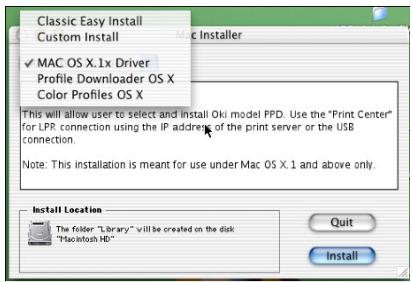

Double-cliquez sur l'icone MAC Installer (Installateur Mac), cliquez sur Continue (Continuer).
□ Sélectionnez Classic Easy Install (Installation facile Classic) dans la liste déroulante située dans le coin gauche pour installer les pilotes d'imprimante, les utilaitaires et les modules complémentaires, y compris « Job Accounting » (Comptabilisation des travaux) et « Job Type » (Type de travaux). (Les modules complémentaires ne seront installés qu'avec OS 9.x et versions supérieures.) Cliquez sur Install (Installer).
□ Sélectionnez votre modèle d'imprimante et cliquez sur OK.
Sélectionnez Color Profile (Profil de couleurs) pour votre modèle d'imprimante et cliquez sur OK.
Une fois l'installation terminée, cliquez sur Quit (Quitter).

Création du service d'impression pour un réseau

Accedez au Selecteur à partir du menu Pomme.
- Sélectionnez l'icone LaserWriter 8 et mettez en surbrillance le nom de l'imprimante (ID du serveur d'impression).
□ Cliquez sur Creer.
Fermez le Selecteur.

Si vous avez besoin de vérifier le nom de l'imprimante, appuyez sur la touche de test du serveur d'impression pour imprimer les pages de configuration. Le nom de l'imprimante est indiqué à la page 2.

! Pour plus d'information sur l'utilisation des utilisaires OkiNet, consultez « EtherTalk Support for Apple Macintosh » (Prise en charge d'EtherTalk pour Apple Macintosh) du guide de l'utilisateur OkiLAN 6200e+ situés sur les deux CD.

Création du service d'impression pour USB

Mac OS 9.0.4

Double-cliquez sur le dossier Apple LaserWriter Software (Logiciel Apple LaserWriter) sur votre disque dur local.
Mac OS 9.1
Accédez à Applications Mac OS 9 → Utilitaires.
Double-cliquez sur l'icone Utilitaire service d'impression.
- Mettez en surbrillance Imprimante (USB) sous Créér un service d'impression.
Dans la liste déroulante, Sélectionnez LaserWriter 8 et cliquez sur OK.
Sous Fichier PPD (PostScript Printer Description), cliquez sur Modifier.
Assurez-vous que le dossier Printer Descriptions (Descriptions d'imprimante) est sélectionné dans la liste déroulante.
- Mettez en surbrillance votre modèle d'imprimante OKI, puis cliquez sur Sélectionner.
Sous Sélection d'imprimante USB, cliquez sur Modifier.
- Mettez en surbrillance votre modèle d'imprimante OKI, puis cliquez sur OK.
□ Cliquez sur Créer. L'icone d'imprimante OKI s'affiche sur le bureau.
□ Cliquez sur Enregistrer.

Installation sur Macintosh® Installation du logiciel d'impression pour OS 8.6 à 9.1 (suite)

Accès aux fonctions évoluées

Mac OS 9.0.4 et supérieur

Sélectionnez Fichier sur le menu du bureau.
□ Cliquez sur Imprimer le bureau dans le menu déroulant.

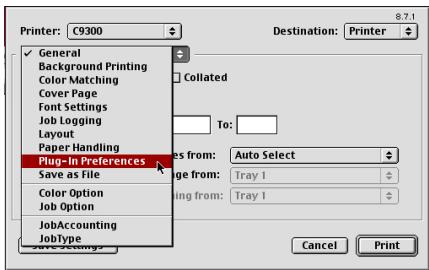

- Sélectionnez Plugin Preferences (Préférences des plugériels) dans le menu déroulant.

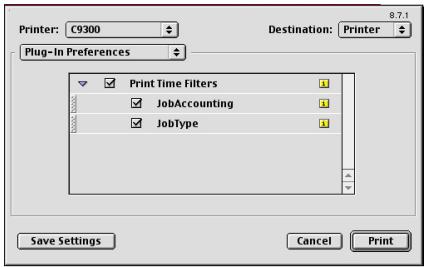

• Cochez Print Time Filters (Imprimer les filtres de temps), Job Accounting (Comptabilisation des travaux) et Job Type (Type de travaux).

□ Cliquez sur Enregistrer les réglages. Cliquez sur OK.

Guides en ligne

Exigences

• Microsoft Internet Explorer version 4.0 ou supérieure et Acrobat Reader.

Pour charger les guides

Pour ouvrir le guide en ligne, Acrobat Reader doit être installé.

Insérez le CD dans l'unité de CD-ROM.
□ Depuis le dossier de contenu du CD, glissez le dossier Manual (Guide) sur le bureau.
! Le guide d'utilisateur du serveur d'impression OkiLAN 6200e+ est situé sur les deux CD. Le guide d'utilisateur de l'imprimante est situé sur le CD2.

Fichier Readme (Lisezmoi)

Consultez le fichier Readme sur le CD1 pour obtenir les plus récentes informations sur les pilotes de l'imprimante.

Installation sur Macintosh® Installation du calculiel d'impression pour OS X.1

Installation du pilote

! Désactévez le logiciel antivirus avant d'installer un pilote d'imprimante.

Allumez l'imprimante, puis allumez l'ordinateur.
□ Insérez le CD fourni avec l'imprimante dans l'unité de CD-ROM.
Double-cliquez sur l'icone du CD OKI qui figure sur le bureau.
Ouvrez le dossier MAC. Cliquez sur MAC PSDRV English (ou Français, si offert).
Double-cliquez sur l'icone Mac Installer (Installateur Mac), cliquez sur Continue (Continuer).
Sélectionnez MAC OS X.1x dans le menu dérounantitué dans le coin gauche. Cliquez sur Install(Installer).

Dans la fenêtre « Menu Installer » (Menu d'installation), Sélectionnez MAC OS X.1 Driver (Pilote MAC OS X.1) dans la liste déroulante située dans le coin gauche. Cliquez sur Install (Installer).
□ Sélectionnez votre modèle d'imprimante et cliquez sur OK.
□ Cliquez sur Continue (Continuer).
Sélectionnez les profils de couleurs pour OS X (Color Profiles OS X). Cliquez sur Install (Installer).
Une fois l'installation terminée, cliquez sur Quit (Quitter).

Ajout de l'imprimante

Exécutez le Centre d'impression (Disque dur local) Applications Utilitaires Centre d'impression. Cliquez sur Ajouter une imprimante.
- Sélectionnez Imprimantes LPR utilisant IP à partir du menu déroulant.

Remarque! Si vous utilisez le port USB, selectionnez USB et ignorez les étapes suivantes.

Entrez l'adresse IP de l'imprimante.
Dans le menu déroulant Modèle d'imprimante, sélectionnez le fichier PPD ajustat pour votre modèle d'imprimante. Cliquez sur Ajouter.
Quittez le Centre d'impression.

Activation de l'unité duplex

À partir de votre application, cliquez sur Fichier Imprimer Duplex.

□ Cochez la case Click on Both Sides (Imprimer sur les deux côtes).
Sélectionnéz la reliure (binding).
□ Cliquez sur Imprimer.

Guides en ligne

Consultez les directives de chargement des guides à la page 17.

Fichier Readme (Lisezmoi)

Pour plus d'information, consultez le fichier Lisezmoi sur le CD1.

Fixation du guide de referencia pratique

Retirez la pellicule de la bande Velcro au dos du Guide de reference rapide et fixez le Guide sur l'imprimante.

Ressources en matière de service après-vente et de soutien

my.okidata.com

Enregistrez votre imprintante sur le site my.okidata.com pour obtenir de l'aide, des nouvelles et des informations, ainsi que les plus récentes mises à niveau logicielles pour votre imprimante.

Communiquez avec un spécialiste en solutions sur le site my.okidata.com quand vous avez besoin d'assistance.

• Composez 1800 OKI-DATA (1800654-3282) 24 heures par jour, 7 jours sur 7.

OKI, OkiView et OkiLAN sont des marques déposées de Oki Electric Industry Company, Ltd.

3M est une marque déposée ou une marque de commerce de la Compagnie 3M.

Adobe et PostScript sont des marques de commerce de Adobe Systems, Inc., lesquilles peuvent etre déposées dans certains territoroes.

Ethernet est une marque déposée de Digital Equipment Corporation.

EtherTalk, LaserWriter, Mac et Macintosh sont des marques déposées de Apple Computer, Inc.

Folex est une marque déposée de Folex Imaging.

i486 est une marque de commerce de Intel Corporation.

Java est une marque déposée ou une marque de commerce de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.

Linux est une marque de commerce de Linus Torfalds.

Microsoft et Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Novell and NetWare sont des marques déposées de Novell Corporation aux États-Unis et dans d'autres pays.

PCL est une marque déposée de Hewlett Packard Company.

UNIX est une marque déposée de The Open Group.

Velcro est une marque déposée de Velcro Industries B.V.
