C7500N - Imprimante numérique OKI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Imprimante couleur LED professionnelle
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 36 pages par minute en couleur et en noir et blanc
Capacité du bac d'alimentation	250 feuilles (bac principal), 100 feuilles (bac de sortie)
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Dimensions approximatives	400 x 500 x 400 mm
Poids	Environ 25 kg
Compatibilités	Windows, macOS, Linux
Fonctions principales	Impression, impression recto verso (en option)
Entretien et nettoyage	Nettoyage régulier des rouleaux et des têtes d'impression recommandé
Pièces détachées et réparabilité	Accessibilité des pièces pour maintenance, cartouches remplaçables
Sécurité	Fonctionnalités de sécurité réseau, protection par mot de passe
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - C7500N OKI

Comment résoudre un bourrage papier sur l'OKI C7500N ?

Pour résoudre un bourrage papier, ouvrez le capot de l'imprimante et retirez délicatement le papier coincé. Assurez-vous que le papier n'est pas déchiré à l'intérieur. Vérifiez également les chemins d'alimentation et les rouleaux pour tout débris.

Que faire si l'imprimante ne démarre pas ?

Vérifiez que l'imprimante est correctement branchée et que la prise fonctionne. Assurez-vous que le câble d'alimentation est en bon état. Essayez de redémarrer l'imprimante en la débranchant puis en la rebranchant.

Comment remplacer une cartouche de toner sur l'OKI C7500N ?

Ouvrez le capot de l'imprimante, retirez la cartouche de toner usagée en la tirant vers vous, puis insérez la nouvelle cartouche en vous assurant qu'elle est bien en place. Refermez le capot et l'imprimante procédera à l'initialisation.

Que faire si les impressions sont floues ou de mauvaise qualité ?

Vérifiez le niveau de toner et remplacez les cartouches si nécessaire. Assurez-vous que le papier utilisé est compatible avec l'imprimante. Vous pouvez également lancer un nettoyage des têtes d'impression via le menu de l'imprimante.

Comment connecter l'OKI C7500N à un réseau sans fil ?

Accédez au menu de l'imprimante, sélectionnez 'Configuration réseau', puis 'Wi-Fi'. Choisissez votre réseau, entrez le mot de passe et suivez les instructions à l'écran pour finaliser la connexion.

Pourquoi l'imprimante affiche-t-elle un message d'erreur ?

Un message d'erreur peut indiquer un problème de connexion, de papier bourré ou de toner. Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique et suivez les recommandations fournies.

Comment mettre à jour le firmware de l'OKI C7500N ?

Visitez le site Web d'OKI et téléchargez la dernière version du firmware pour votre modèle. Suivez les instructions fournies pour mettre à jour le firmware via une connexion USB ou réseau.

Quelle est la capacité maximale de papier de l'OKI C7500N ?

L'OKI C7500N a une capacité maximale de 250 feuilles pour le bac principal et peut être étendu avec des bacs supplémentaires pour un total allant jusqu'à 1 000 feuilles.

Comment nettoyer le tambour de l'imprimante ?

Pour nettoyer le tambour, retirez délicatement la cartouche de toner. Utilisez un chiffon doux et sec pour essuyer la surface du tambour. Ne touchez pas la surface sensible avec vos doigts.

L'imprimante ne répond pas à mon ordinateur, que faire ?

Vérifiez les connexions USB ou réseau, redémarrez votre ordinateur et l'imprimante. Assurez-vous également que le pilote d'imprimante est installé et mis à jour sur votre ordinateur.

MODE D'EMPLOI C7500N OKI

Liste de contrôle d'installation :

□ Impression d'une page de démonstration .... 2
□ Quel pilote d'imprimante? 2
□ Installation .... 3

Installation sur réseau .... 3

Connexion au port réseau 3

Installation du tore magnétique .... 4

Installation sur réseau Windows® 5

Installation du logiciel d'impression pour TCP/IP .... 5

Installation sur réseau Novell® 7

Installation du logiciel de configuration de l'imprimante .... 7

Connexion à l'ordinateur 8

Installation du logiciel d'impression 9

pour Windows 98----9

pour Windows XP 10

pour Windows 2000 ---- 11

pour Windows Me 12

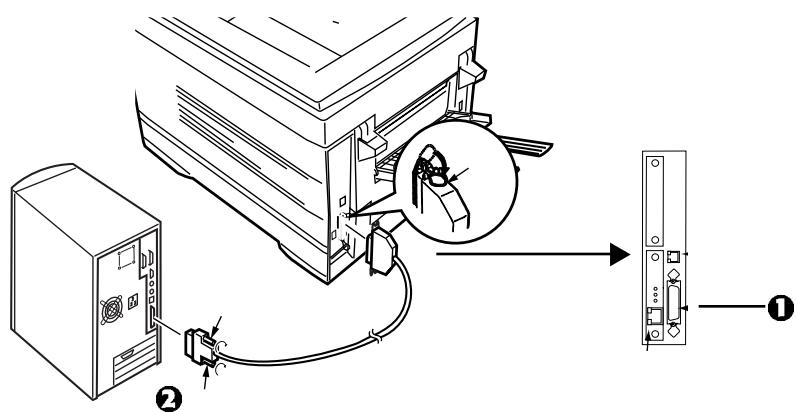

Parallèle 13

Connexion à l'ordinateur .... 13

Installation du logiciel d'impression .... 14

Installation sur Macintosh® 15

Connexion à l'ordinateur .... 15

Réseau 15

USB....15

Installation du logiciel d'impression 16

pour OS 8.6 à 9.1 ---- 16

pour OS X.1 18

□ Fixation du guide de référence pratique .... 19

Ressources en matière de service après-vente et de soutien ..... 20

Impression d'une page de démonstration

Pilotes d'imprimante

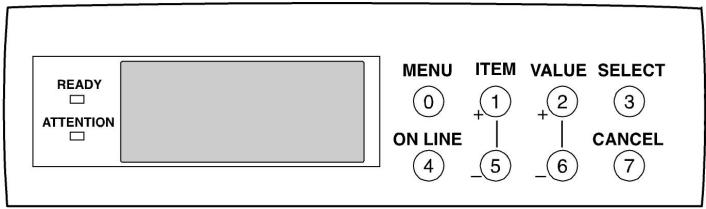

Pour tester l'imprimante, imprimez une page de démonstration :

□ Appuyez à plusieurs reprises sur MENU jusqu'à ce que INFORMATION MENU s'affiche.
□ Appuyez à plusieurs reprises sur ITEM - jusqu'à ce que DEMO1 s'affiche.
□ Appuyez sur SELECT. La page de démonstration s'imprime et l'imprimante se remet en ligne.

READY ATTENTION MENU ITEM VALUE SELECT ① ② ③ ON LINE ④ ⑤ ⑥ CANCEL ⑦

Quel pilote d'imprimante?

Votre imprimante est livrée avec des pilotes Windows pour PCL et PostScript (PS). Vous pouvez installer un des deux pilotes ou les deux selon votre application.

Si vous utilisez des polices de caractères TrueType et n'imprimez pas de fichiers PostScript (y compris les fichiers « .eps »), choisissez le pilote PCL. Il est plus efficace et donne de bons résultats.

Si vous utilisez des polices de caractères PostScript ou imprimez des graphiques PostScript, choisissez le pilote PostScript. Les performances seront plus rapides et la qualité d'impression des graphiques sera optimale.

Si vous utilisez plusieurs types d'application, installez les deux pilotes. Ensuite, sélectionnez celui que vous avez l'intention d'utiliser le plus comme pilote par défaut Windows. Choisissez, au besoin, l'autre pilote dans la boîte de dialogue d'impression.

Si vous installez les deux pilotes, sélectionnez simplement le même port d'imprimante (LPT1 ou réseau) durant l'installation.

Fichier Readme (Lisezmoi)

Consultez le fichier Lisezmoi sur le CD1 pour obtenir les plus récentes informations sur les pilotes d'imprimante.

Base de connaissances OKI

Consultez la base de connaissances (Knowledge Base) OKI à l'adresse my.okidata.com pour obtenir tous les renseignements connus par Oki Data sur votre produit. Ces documents sont offerts sous la forme de foires aux questions, de notes d'application et de documents de dépannage.

Cette section constitue habituellement une bonne source d'information sur votre produit OKI. Les sujets abordés comprennent des solutions appliquées, des généralités, des directives d'installation, de configuration et d'utilisation des produits ainsi que le dépannage.

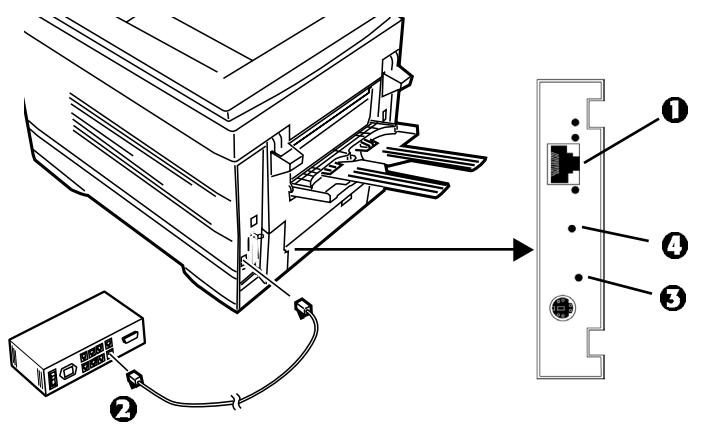

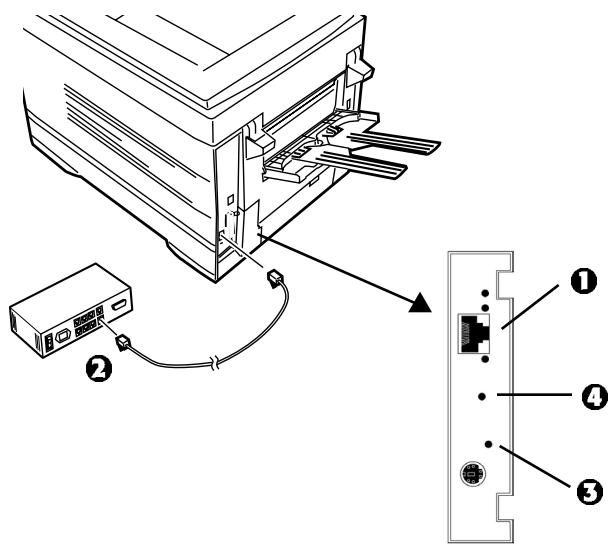

Installation sur réseau Connexion au port réseau

! Votre imprimante n'est pas livrée avec un câble Ethernet®. Utilisez un câble Ethernet doté de deux paires de fils torsadés et d'une fiche RJ45.

□ Éteignez l'imprimante.
□ Connectez le câble Ethernet au port réseau du serveur d'impression (1).
□ Branchez l'autre extrémité du câble au port réseau (2).
□ Allumez l'imprimante et attendez que le témoin d'état du serveur d'impression (3) arrête de clignoter.

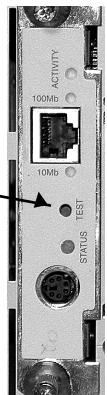

□ Appuyez sur le bouton Test (4) sur le serveur d'impression. Une feuille de configuration OkiLAN s'imprime. Cette feuille contient les informations dont vous avez besoin pour configurer l'imprimante sur votre réseau.

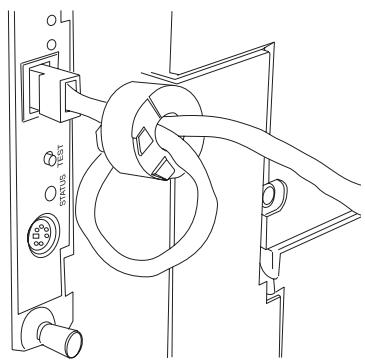

Installation en réseau Installation du tore magnétique

Important!

Pour réduire le brouillage électromagnétique — le « bruit » qui brouille la réception des téléviseurs ou autres appareils, placez le tore magnétique joint sur le câble de réseau connecté à votre imprimante.

Cela est exigé par la FCC.

Voici comment faire :

□ Si nécessaire, débranchez le câble de réseau de l'imprimante.
□ Faites une boucle avec le câble, si nécessaire, pour maintenir le tore magnétique en place.
□ Placez le tore ouvert à environ 1 pouce du connecteur de câble côté imprimante.
□ Appuyez sur les deux moitiés du tore jusqu'à ce qu'elles s'enclenchent.

STATUS TEST

Installation sur réseau Windows®

Installation du logiciel d'impression pour TCP/IP

! L'installation d'une imprimante sur un réseau devrait être effectuée par une personne connaissant les réseaux (p. ex., un administrateur de réseau).

Options de configuration TCP/IP

Pour plus d'information sur la modification des paramètres de configuration spécifiques au protocole TCP/IP tels que l'adresse IP, le masque de sous-réseau et la passerelle par défaut, consultez la section sur TCP/IP du guide de l'utilisateur OkiLAN 6200e+ situé sur les deux CD.

Installation des pilotes

□ Insérez le CD1 dans l'unité de CD-ROM. Le CD démarrera automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
□ Le contrat de licence s'affiche, cliquez sur I Accept (J'accepte).

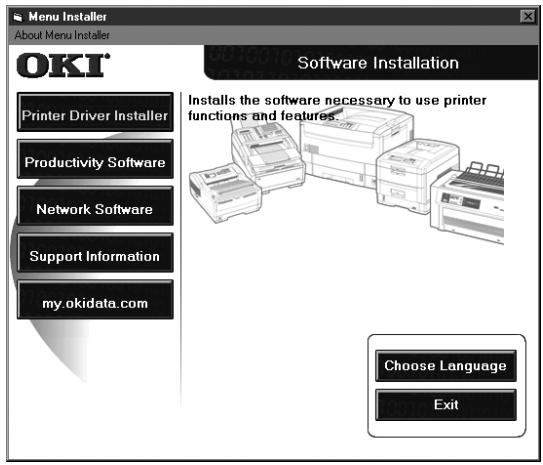

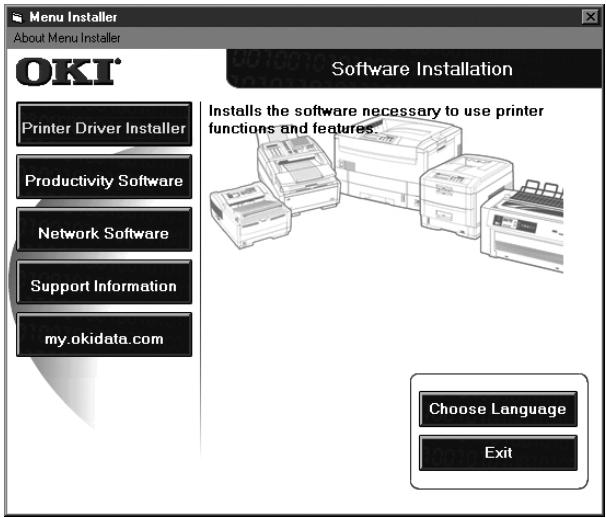

□ L'écran Menu Installer (Menu d'installation) s'affiche.

Menu Installer About Menu Installer OKI® Software Installation Printer Driver Installer Productivity Software Network Software Support Information my.okidata.com Installs the software necessary to use printer functions and features... Choose Language Exit

□ Cliquez sur le bouton Printer Driver Installer (Installateur du pilote d'impression).
□ Sélectionnez Network Printer (Imprimante réseau). Cliquez sur Next (Suivant).
□ L'écran « Connection Type » (Type de connexion) s'affiche. Sélectionnez « How your printer is connected to the network » (Comment l'imprimante est connectée au réseau). Observez les directives appropriées ci-dessous :

Directement au réseau en utilisant TCP/IP

□ Cliquez sur Next (Suivant).
□ Entrez l'adresse IP ou sélectionnez Search (Rechercher) pour rechercher l'imprimante. Cliquez sur Next (Suivant).
□ Une fois l'adresse IP trouvée, sélectionnez l'imprimante en cliquant dessus, puis sélectionnez l'émulation d'imprimante. Cliquez sur Next (Suivant).
□ Entrez un nouveau nom d'imprimante. Cliquez sur Next (Suivant).
Utilisateurs de Windows XP et 2000 : électionnez au besoin « Do Not Share Printer » (Ne pas partager l'imprimante) ou « Share printer » (Partager l'imprimante). Observez les directives à l'écran.
Si le message stipulant que la signature numérique est introuvable s'affiche, cliquez sur Continuer ou (Oui).
□ Cliquez sur OK.
□ Cliquez sur Finish (Terminer) une fois l'installation terminée.

Indirectement au réseau par l'intermédiaire d'une autre PC

! Votre imprimante ne doit pas être partagée avec un autre PC avant d'exécuter l'installation sur réseau.
□ Sélectionnez « Shared printer » (Imprimante partagée). Cliquez sur Next (Suivant).
□ Sélectionnez le modèle d'imprimante et l'émulation. Cliquez sur Next (Suivant).
□ Entrez un nouveau nom. Cliquez sur Next (Suivant).
□ Cliquez sur Finish (Terminer) une fois l'installation terminée.

Installation sur réseau Windows®

Installation du logiciel d'impression pour TCP/IP (suite)

Clients du réseau

Si vous installez le logiciel sur un réseau pour des clients du réseau, celui-ci doit être installé sur tous les postes de travail des clients. L'utilitaire Net PnP Install configure le partage d'imprimante dans Windows et notifie les utilisateurs clients par courriel. Consultez le fichier d'aide pour plus d'information.

Pour installer l'utilitaire Net PnP Install sur le serveur, procédez comme suit :

□ Dans « Menu Installer » (Menu d'installation), cliquez sur le bouton Network Software (Logiciels réseau).
□ Cliquez sur le bouton Administration Tools (Outils d'administration).
□ Cliquez sur le bouton Net PnP Install Utility (Utilitaire d'installation Net PnP) et observez les directives à l'écran.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou de bacs à papier en option, accédez au pilote pour les activer.

Pour activer le pilote PostScript :

□ Cliquez sur Démarrer → Paramètres → Imprimantes.
□ Cliquez du droit sur l'icône d'imprimante PostScript OKI, puis cliquez sur Propriétés.

Windows 2000, XP et NT 4.0 :

□ Cliquez sur l'onglet Paramètres du périphérique.
Défilez jusqu'à Installable Options (Options installables).
□ Cliquez sur Duplex, puis sur Installed (Installé) dans le case en dessous; effectuez la même opération pour Hard Disk (Disque dur).

Windows Me, 98 et 95 :

□ Cliquez sur l'onglet Options du périphérique.
□ Sélectionnez « Duplex Option Unit » (Unité duplex), « Printer Hard Disk » (Disque dur de l'imprimante) et sélectionnez les bacs à papier en option s'ils sont installés.
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Pour activer le pilote PCL :

□ Cliquez sur Démarrer → Paramètres → Imprimantes.
□ Cliquez du droit sur l'icône de l'imprimante PCL OKI, puis cliquez sur Propriétés (Windows 2000/XP/Me/9x) ou Valeurs par défaut du document (Windows NT 4.0).
□ Cliquez sur l'onglet Options du périphérique.
□ Sélectionnez « Duplex Option Unit » (Unité duplex optionnelle), « Printer Hard Disk » (Disque dur de l'imprimante) et sélectionnez les bacs à papier en option s'ils sont installés.
□ Cliquez sur OK, puis fermez la boîte de dialogue Imprimantes.

Installation sur réseau Novell®

Installation du logiciel de configuration de l'imprimante

! L'installation d'une imprimante sur un réseau devrait être effectuée par une personne connaissant les réseaux (p. ex., un administrateur de réseau).
! Cette procédure s'applique à Novell NetWare 4.0 et 5.0 lors de l'utilisation de NDS ou de Bindery seulement. Pour plus d'information et des directives concernant NDPS Novell, consultez le guide de l'utilisateur en ligne OkiLAN 6200e+ situé sur les deux CD.

Installation de l'utilitaire OkiNet pour Netware

L'utilitaire OkiNet pour Netware installe, configure et gère les périphériques de serveur d'impression en réseau Okidata.

□ Insérez le CD-ROM dans l'unité de CD-ROM. Le CD s'exécutéra automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte).

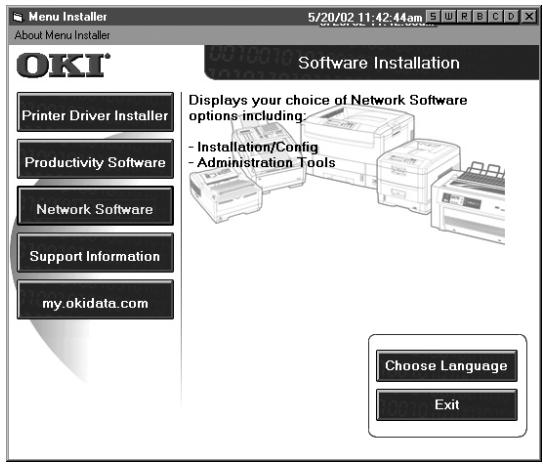

□ L'écran « Menu Installer » (Menu d'installation) s'affiche.

Menu Installer About Menu Installer OKI® Software Installation Printer Driver Installer Productivity Software Network Software Support Information my.okidata.com Displays your choice of Network Software options including: - Installation/Config - Administration Tools Choose Language Exit

□ Cliquez sur le bouton Network Software (Logiciels réseau).
□ Cliquez sur le bouton Installation/Config (Installation/configuration).

□ Cliquez sur le bouton OkiNet Utilities (Utilitaires OkiNet).
□ Cliquez sur Netware Management Utilities (Utilitaires de gestion Netware). Cliquez sur Next (Suivant).
□ Cliquez sur OkiNet Utility for NetWare (Utiltaire OkiNet pour NetWare). Observez les directives à l'écran pour terminer l'installation.

Lancement de l'utilitaire

Pour lancer l'utilitaire, cliquez sur Démarrer → Programmes → OkiNet Utilities (Utilitaires OkiNet) → OkiNet Utility for Netware (Utilitaire OkiNet pour Netware).

Configuration pour Novell

Pour obtenir des directives d'installation et de configuration pour le serveur d'impression, cliquez sur Help (Aide) dans l'utilitaire.

D'autres informations sur fournies dans le guide de l'utilisateur OkiLAN 6200e+ situé sur les deux CD.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer. Consultez la page 6 pour des directives.

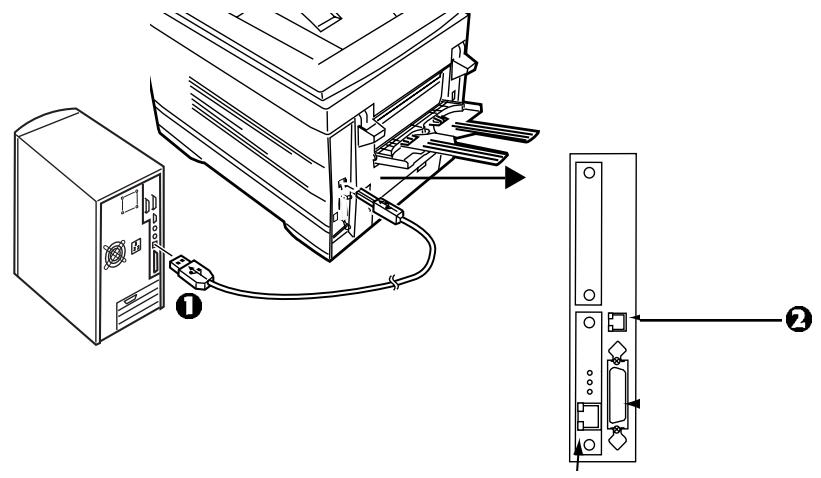

Connexion à l'ordinateur

! L'imprimante est livrée sans câble d'interface USB. Utilisez un câble USB compatible avec la norme USB 1.1.

Remarques :

• Une interface USB fonctionnera seulement avec Windows 2000, Windows Me et Windows 98. Elle ne fonctionnera pas sous MS-DOS, Windows 95, 3.1 ou NT 4.0.
• Le fonctionnement de l'imprimante n'est pas garanti si un autre périphérique compatible USB est connecté simultanément avec l'imprimante.
• Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.

□ Éteignez l'ordinateur et l'imprimante.
□ Connectez le câble USB au port USB de l'ordinateur (1).
□ Connectez l'autre extrémité du câble au port USB de l'imprimante (2).

Installation du logiciel d'impression pour Windows 98

Installation du pilote PostScript

□ Vérifiez que le câble USB est branché.
□ Allumez l'imprimante.
□ L'Assistant Ajout de nouveau matériel de Windows s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Rechercher le meilleur pilote... ». Cliquez sur Suivant.
□ Insérez le CD1 dans l'unité de CD-ROM.
□ Sélectionnez Lecteur de CD-ROM et désélectionnez les autres options. Cliquez sur Suivant.
□ Le périphérique USB OKI est détecté. Cliquez sur Suivant.
□ Le fichier est copié. Cliquez sur Terminer.
□ L'Assistant Ajout de nouveau matériel s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Rechercher le meilleur pilote... ». Cliquez sur Suivant.
□ Sélectionnez Lecteur de CD-ROM. Sélectionnez Définir un emplacement. Désélectionnez les autres options.
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\ Drivers\Parallel\Win9xme\Ps. Cliquez sur OK.
□ Cliquez sur Suivant.
□ Cliquez sur Suivant.
□ Observez les directives à l'écran pour terminer l'installation.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'imprimante.

□ Insérez le CD1 dans l'unité de CD-ROM. Cliquez sur Démarrer → Paramètres → Imprimantes.

□ Double-cliquez sur Ajouter imprimante.

□ L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.

□ Sélectionnez « Imprimante locale ». Cliquez sur Suivant.

□ Cliquez sur Disquette fournie.
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\drivers\parallel\Win9xMe\pcl. Cliquez sur OK.
□ Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
□ Sélectionnez le port d'imprimante OP1USB1. Cliquez sur Suivant.
Observez les directives à l'écran.
□ Cliquez sur Terminer.

Installation des utilitaires du logiciel d'impression

□ Avec le CD inséré dans l'unité de CD-ROM, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suivant).
□ L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciels de productivité).
□ Installez les utilitaires souhaités en observant les directives à l'écran.

Pour accéder aux utilitaires à partir du bureau, cliquez sur Démarrer → Programmes → OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

USB

Installation du logiciel d'impression pour Windows XP

Installation du pilote PostScript

□ Vérifiez que le câble USB est branché.
□ Allumez l'imprimante.
□ Le message « Nouvea matériel détecté » s'affiche.
□ Insérez le CD1 dans l'unité de CD-ROM.
□ Sélectionnez « Installer à partir d'une liste ou d'un emplacement spécifique... ». Désélectionnez « Rechercher dans les médias amovibles ». Cliquez sur Suivant.
□ Sélectionnez « Inclure cet emplacement dans la recherche ». Désélectionnez les autres options.
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\XP\PS. Cliquez sur OK. Cliquez sur Suivant.
□ La boîte de dialogue de test Windows s'affiche. Cliquez sur Continuer. L'installation est terminée.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'une imprimante.

□ Cliquez sur Démarrer → Paramètres → Imprimantes → Ajout d'une imprimante.

□ L'Assistant Ajout d'une imprimante s'affiche. Cliquez sur Suivant.

□ Sélectionnez « Imprimante locale... ». Cliquez sur Suivant.

□ Sélectionnez le port d'imprimante USB001. Cliquez sur Suivant.

□ Sélectionnez Disquette fournie.

☐ Sélectionnez Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\XP\PCL. Cliquez sur Ouvrir. Cliquez sur OK.

□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.

□ Observez les directives à l'écran.

□ La boîte de dialogue de test Windows s'affiche. Cliquez sur Continuer.

□ Cliquez sur Terminer.

Installation des utilitaires du logiciel d'impression

□ Avec le CD dans l'unité de CD-ROM, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suivant).
□ L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciels de productivité).
□ Installez les utilitaires souhaités en observant les directives à l'écran.

Pour accéder aux utilitaires à partir du bureau, cliquez sur Démarrer → Programmes → OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

Installation du pilote PostScript

□ Vérifiez que le câble USB est branché.
□ Allumez l'imprimante.
□ Le message « Nouveau matériel détecté » s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Recherche de fichiers de pilotes... ». Cliquez sur Suivant. Sélectionnez « Emplacement spécifique ». Désélectionnez les autres options. Cliquez sur Suivant.
□ Insérez le CD1 dans l'unité de CD-ROM.
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\ Drivers\Parallel\Win2k\PS. Cliquez sur Ouvrir. Cliquez sur OK. Cliquez sur Suivant.
□ Lorsque le message stipulant que la signature numérique est introuvable s'affiche, cliquez sur Oui.
□ Les fichiers sont copiés. Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'Assistant Ajout d'imprimante.

□ Cliquez sur Démarrer → Paramètres → Imprimantes.
□ Double-cliquez sur Ajout d'imprimante.
□ L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.
□ Sélectionnez « Imprimante locale... ». Désélectionnez les autres options. Cliquez sur Suivant.
□ Sélectionnez le port d'imprimante USB001. Cliquez sur Suivant.
□ Sélectionnez Disquette fournie.
☐ Sélectionnez Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\XP\PCL. Cliquez sur Ouvrir. Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
□ Observez les directives à l'écran.
□ Cliquez sur Terminer.
□ Lorsque le message stipulant que la signature numérique est introuvable s'affiche, cliquez sur Oui.

Installation des utilitaires du logiciel d'impression

□ Avec le CD dans l'unité de CD-ROM, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suivant).
□ L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciels de productivité).
□ Installez les utilitaires souhaités en observant les directives à l'écran.

Pour accéder aux utilitaires à partir du bureau, cliquez sur Démarrer → Programmes → OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

USB

Installation du logiciel d'impression pour Windows Me

Installation du pilote PostScript

□ Vérifiez que le câble USB est branché.
□ Allumez l'imprimante.
□ L'Assistant Ajout de nouveau matériel s'affiche. Sélectionnez « Spécifier l'emplacement du pilote ». Cliquez sur Suivant.
□ Insérez le CD1 dans l'unité de CD-ROM.
□ Sélectionnez « Spécifier un emplacement... ». Sélectionnez « Support amovible ».
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\Win9xMe\PS. Cliquez sur OK.
□ Cliquez sur Suivant.
□ Observez les directives à l'écran pour terminer l'installation.
□ Cliquez sur Terminer.
□ L'Assistant Ajout de nouveau matériel s'affiche. Sélectionnez « Spécifier l'emplacement du pilote ». Cliquez sur Suivant.
□ Sélectionnez « Spécifier un emplacement... ». Cliquez sur Suivant.
□ Sélectionnez « Le logiciel mis à jour... ». Cliquez sur Suivant.
□ Cliquez sur Suivant pour lancer l'installation.
□ Observez les directives à l'écran pour terminer l'installation.
□ Cliquez sur Terminer.

Installation du pilote PCL

Pour installer le pilote PCL, utilisez l'assistant Ajout d'imprimante.

□ Insérez le CD-ROM OKI dans l'unité de CD-ROM. Cliquez sur Démarrer → Paramètres → Imprimantes.

□ Double-cliquez sur Ajouter imprimante.

□ L'Assistant Ajout d'imprimante s'affiche. Cliquez sur Suivant.

□ Sélectionnez « Imprimante locale ». Cliquez sur Suivant.

□ Cliquez sur Disquette fournie.
□ Cliquez sur Parcourir. Accédez à unité de CD-ROM\Drivers\Parallel\Win9xMe\pcl. Cliquez sur OK.
□ Cliquez sur OK.
□ Sélectionnez votre modèle d'imprimante. Cliquez sur Suivant.
□ Sélectionnez le port d'imprimante OP1USB1. Cliquez sur Suivant.
□ Observez les directives à l'écran.
□ Cliquez sur Terminer.

Installation des utilitaires du logiciel d'impression

□ Avec le CD dans l'unité de CD-ROM, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte). Cliquez sur Next (Suivant).
□ L'écran « Menu Installer » (Menu d'installation) s'affiche. Cliquez sur le bouton Productivity Software (Logiciels de productivité).
□ Installez les utilitaires souhaités en observant les directives à l'écran.

Pour accéder aux utilitaires à partir du bureau, cliquez sur Démarrer → Programmes → OkiData.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

Installation locale : Parallèle Connexion à l'ordinateur

□ Éteignez l'ordinateur et l'imprimante.
□ Connectez un câble parallèle standard IEEE-1284 (non fourni) au port parallèle de l'imprimante (1), en le fixant à l'aide de clips à ressort.
□ Connectez l'autre extrémité au port parallèle de l'ordinateur (2) et fixez-le en place au moyen des vis.

L'imprimante est livrée avec deux pilotes : PostScript Adobe et PCL pour les systèmes Windows suivants :

• Windows 2000 Professionnel
- Windows Me, 98, 95, XP
- Windows NT 4.0

□ Insérez le CD1 dans l'unité de CD-ROM. Le CD s'exécutera automatiquement. (Si la fonction d'exécution automatique est désactivée, cliquez sur Démarrer → Exécuter → Parcourir. Accédez à l'unité de CD-ROM et double-cliquez sur Install.exe, puis cliquez sur OK.)
□ Le contrat de licence s'affiche. Cliquez sur I Accept (J'accepte).
□ L'écran « Menu Installer » (Menu d'installation) s'affiche.

Menu Installer About Menu Installer OKI Software Installation Printer Driver Installer Productivity Software Network Software Support Information my.okidata.com Installs the software necessary to use printer functions and features. Choose Language Exit

□ Cliquez sur le bouton Printer Driver Installer (Installateur du pilote d'impression).
□ Observez les directives à l'écran pour terminer l'installation. Si la boîte de dialogue concernant la signature numérique s'affiche, cliquez sur « Oui ».
□ Pour installer les utilitaires supplémentaires, cliquez sur le bouton Productivity Software (Logiciels de productivité), puis sélectionnez et installez les utilitaires souhaités.

Activation de l'unité duplex (recto verso), du disque dur interne et des bacs à papier en option

Si votre imprimante est dotée de l'unité duplex (recto verso) ou du disque dur interne (de série sur les modèles C7100dxn, C7300dxn, C7500dxn, C9300dxn et C9500dxn) ou des bacs à papier en option, accédez au pilote pour les activer.

Consultez la page 6 pour des directives.

Installation sur Macintosh®

Connexion à l'ordinateur

Réseau

! Nécessite Mac® OS 7.x ou supérieur, tournant sur un ordinateur Macintosh dotée d'une interface EtherTalk.

L'imprimante n'est pas livrée avec un câble Ethernet. Utilisez un câble Ethernet avec des connecteurs RJ45 aux deux extrémités.

Important!

Avant de brancher le câble de réseau, installez le tore magnétique.

Consultez les directives à la page 4.

□ Éteignez l'imprimante.
□ Connectez le câble Ethernet au port réseau du serveur d'impression (1).
□ Connectez l'autre extrémité du câble Ethernet au port réseau (2).
□ Allumez l'imprimante et attendez que le témoin d'état du serveur d'impression (3) arrête de clignoter.
□ Appuyez sur le bouton Test (4) sur le serveur d'impression. Une feuille de configuration OkiLAN s'imprime.

! L'imprimante est livrée sans câble d'interface USB. Utilisez un câble USB compatible avec la norme USB 1.1.

Remarques :

• Nécessite Mac OS 9.04 ou supérieur.
• Le fonctionnement de l'imprimante n'est pas garanti si un autre périphérique compatible USB est connecté simultanément avec l'imprimante.
• Si un concentrateur USB est utilisé, il doit être connecté directement à l'ordinateur.
• Selon la taille de votre document, si le paramètre mémoire pour le moniteur d'impression est bas, vous pourriez ne pas pouvoir imprimer en tâche de fond. Pour remédier à ce problème, augmentez le paramètre mémoire pour le moniteur d'impression.
• Selon le modèle, il peut être nécessaire d'installer des mises à jour du système d'exploitation pour utiliser USB : p. ex., iMac Update 1.0, iMac Update 1.1, iMac Firmware Update, etc. Pour plus d'information, communiquez avec Apple.

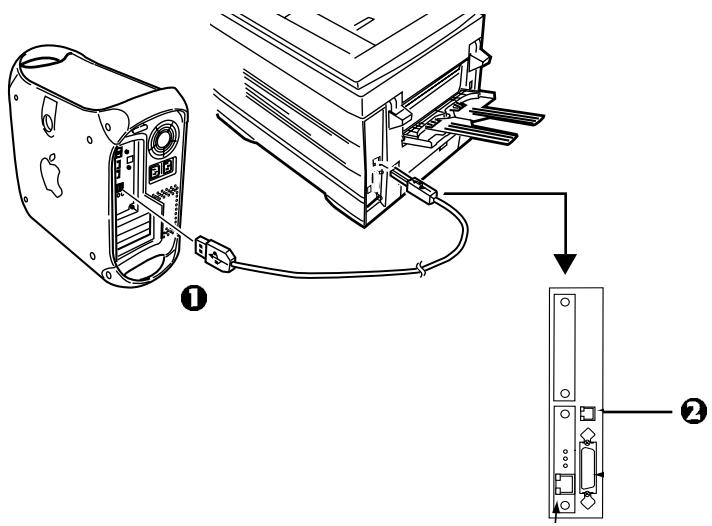

  □ Éteignez l'ordinateur et l'imprimante.
  □ Connectez le câble USB au port USB de l'ordinateur (1).
  □ Connectez l'autre extrémité du câble au port USB de l'imprimante (2).

Installation sur Macintosh® Installation du logiciel d'impression pour OS 8.6 à 9.1

Installation du pilote

□ Allumez l'imprimante, puis l'ordinateur.
□ Insérez le CD1 fourni avec l'imprimante dans l'unité de CD-ROM.
□ Double-cliquez sur l'icône du CD OKI qui figure sur le bureau.
☐ Ouvrez le dossier MAC. Cliquez sur MAC → PSDRV→ English (ou Français, si offert).
☐ Double-cliquez sur l'icône MAC Installer (Installateur Mac), cliquez sur Continue (Continuer).

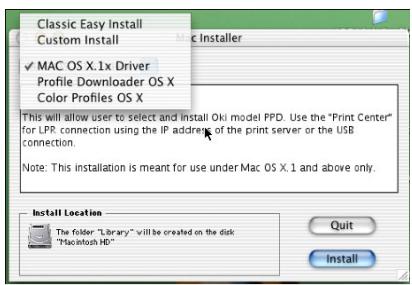

□ Sélectionnez Classic Easy Install (Installation facile Classic) dans la liste déroulante située dans le coin gauche pour installer les pilotes d'imprimante, les utilitaires et les modules complémentaires, y compris « Job Accounting » (Comptabilisation des travaux) et « Job Type » (Type de travaux). (Les modules complémentaires ne seront installés qu'avec OS 9.x et versions supérieures.) Cliquez sur Install (Installer).
□ Sélectionnez votre modèle d'imprimante et cliquez sur OK.
□ Sélectionnez Color Profile (Profil de couleurs) pour votre modèle d'imprimante et cliquez sur OK.
□ Une fois l'installation terminée, cliquez sur Quit (Quitter).

Création du service d'impression pour un réseau

□ Accédez au Sélecteur à partir du menu Pomme.
□ Sélectionnez l'icône LaserWriter 8 et mettez en surbrillance le nom de l'imprimante (ID du serveur d'impression).
□ Cliquez sur Créer.
□ Fermez le Sélecteur.

Si vous avez besoin de vérifier le nom de l'imprimante, appuyez sur la touche de test du serveur d'impression pour imprimer les pages de configuration. Le nom de l'imprimante est indiqué à la page 2.

ACTIVITY 100Mb 10Mb TEST STATUS

! Pour plus d'information sur l'utilisation des utilitaires OkiNet, consultez « EtherTalk Support for Apple Macintosh » (Prise en charge d'EtherTalk pour Apple Macintosh) du guide de l'utilisateur OkiLAN 6200e+ situés sur les deux CD.

Création du service d'impression pour USB

Mac OS 9.0.4

☐ Double-cliquez sur le dossier Apple LaserWriter Software (Logiciel Apple LaserWriter) sur votre disque dur local.
Mac OS 9.1
□ Accédez à Applications Mac OS 9 → Utilitaires.
□ Double-cliquez sur l'icône Utilitaire service d'impression.
□ Mettez en surbrillance Imprimante (USB) sous Créer un service d'impression.
□ Dans la liste déroulante, sélectionnez LaserWriter 8 et cliquez sur OK.
□ Sous Fichier PPD (PostScript Printer Description), cliquez sur Modifier.
□ Assurez-vous que le dossier Printer Descriptions (Descriptions d'imprimante) est sélectionné dans la liste déroulante.
□ Mettez en surbrillance votre modèle d'imprimante OKI, puis cliquez sur Sélectionner.
□ Sous Sélection d'imprimante USB, cliquez sur Modifier.
□ Mettez en surbrillance votre modèle d'imprimante OKI, puis cliquez sur OK.
□ Cliquez sur Créer. L'icône d'imprimante OKI s'affiche sur le bureau.
□ Cliquez sur Enregistrer.

Installation sur Macintosh® Installation du logiciel d'impression pour OS 8.6 à 9.1 (suite)

Accès aux fonctions évoluées

Mac OS 9.0.4 et supérieur

□ Sélectionnez Fichier sur le menu du bureau.
□ Cliquez sur Imprimer le bureau dans le menu déroulant.

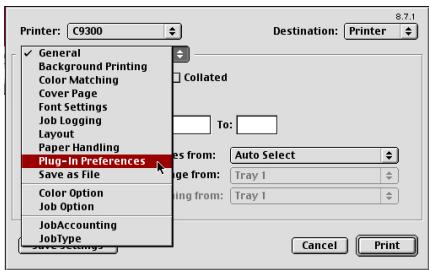

□ Sélectionnez Plugin Preferences (Préférences des plugiciels) dans le menu déroulant.

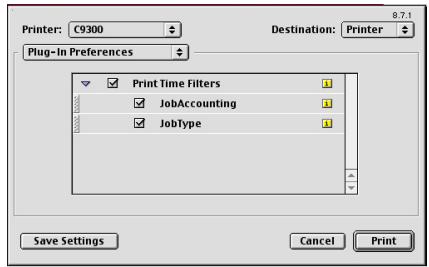

□ Cochez Print Time Filters (Imprimer les filtres de temps), Job Accounting (Comptabilisation des travaux) et Job Type (Type de travaux).

Printer: C9300 Destination: Printer Plug-In Preferences ✓ Print Time Filters ✓ JobAccounting ✓ JobType Save Settings Cancel Print

□ Cliquez sur Enregistrer les réglages. Cliquez sur OK.

Guides en ligne

Exigences

- Microsoft Internet Explorer version 4.0 ou supérieure et Acrobat Reader.

Pour charger les guides

! Pour ouvrir le guide en ligne, Acrobat Reader doit être installé.

□ Insérez le CD dans l'unité de CD-ROM. □ Depuis le dossier de contenu du CD, glissez le dossier Manual (Guide) sur le bureau.

! Le guide d'utilisateur du serveur d'impression OkiLAN 6200e+ est situé sur les deux CD. Le guide d'utilisateur de l'imprimante est situé sur le CD2.

Fichier Readme (Lisezmoi)

Consultez le fichier Readme sur le CD1 pour obtenir les plus récentes informations sur les pilotes de l'imprimante.

Installation sur Macintosh® Installation du logiciel d'impression pour OS X.1

Installation du pilote

! Désactivez le logiciel antivirus avant d'installer un pilote d'imprimante.

□ Allumez l'imprimante, puis allumez l'ordinateur.
□ Insérez le CD fourni avec l'imprimante dans l'unité de CD-ROM.
□ Double-cliquez sur l'icône du CD OKI qui figure sur le bureau.
☐ Ouvrez le dossier MAC. Cliquez sur MAC → PSDRV → English (ou Français, si offert).
□ Double-cliquez sur l'icône Mac Installer (Installateur Mac), cliquez sur Continue (Continuer).
□ Sélectionnez MAC OS X.1x dans le menu déroulant situé dans le coin gauche. Cliquez sur Install (Installer).

□ Dans la fenêtre « Menu Installer » (Menu d'installation), sélectionnez MAC OS X.1 Driver (Pilote MAC OS X.1) dans la liste déroulante située dans le coin gauche. Cliquez sur Install (Installer).
□ Sélectionnez votre modèle d'imprimante et cliquez sur OK.
□ Cliquez sur Continue (Continuer).
□ Sélectionnez les profils de couleurs pour OS X (Color Profiles OS X). Cliquez sur Install (Installer).
□ Une fois l'installation terminée, cliquez sur Quit (Quitter).

Ajout de l'imprimante

□ Exécutez le Centre d'impression (Disque dur local) → Applications → Utilitaires → Centre d'impression. Cliquez sur Ajouter une imprimante.
□ Sélectionnez Imprimantes LPR utilisant IP à partir du menu déroulant.

Remarque ! Si vous utilisez le port USB, sélectionnez USB et ignorez les étapes suivantes.

□ Entrez l'adresse IP de l'imprimante.
□ Dans le menu déroulant Modèle d'imprimante, sélectionnez le fichier PPD adéquat pour votre modèle d'imprimante. Cliquez sur Ajouter.
□ Quittez le Centre d'impression.

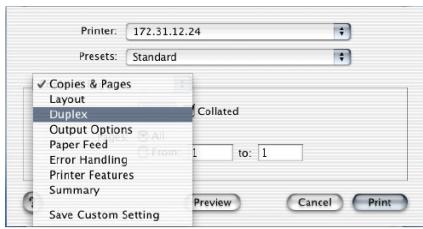

Activation de l'unité duplex

□ À partir de votre application, cliquez sur Fichier → Imprimer → Duplex.

□ Cochez la case Click on Both Sides (Imprimer sur les deux côtés).
□ Sélectionnez la reliure (binding).
□ Cliquez sur Imprimer.

Guides en ligne

Consultez les directives de chargement des guides à la page 17.

Fichier Readme (Lisezmoi)

Pour plus d'information, consultez le fichier Lisezmoi sur le CD1.

Fixation du guide de référence pratique

□ Retirez la pellicule de la bande Velcro® au dos du Guide de référence rapide et fixez le Guide sur l'imprimante.

Ressources en matière de service après-vente et de soutien

my.okidata.com

Enregistrez votre imprimante sur le site my.okidata.com pour obtenir de l'aide, des nouvelles et des informations, ainsi que les plus récentes mises à niveau logicielles pour votre imprimante.

Communiquez avec un spécialiste en solutions sur le site my.okidata.com quand vous avez besoin d'assistance.

- Composez 1 800 OKI-DATA (1 800 654-3282) 24 heures par jour, 7 jours sur 7.

OKI, OkiView et OkiLAN sont des marques déposées de Oki Electric Industry Company, Ltd.

3M est une marque déposée ou une marque de commerce de la Compagnie 3M.

Adobe et PostScript sont des marques de commerce de Adobe Systems, Inc., lesquelles peuvent être déposées dans certains territoires.

Ethernet est une marque déposée de Digital Equipment Corporation.

EtherTalk, LaserWriter, Mac et Macintosh sont des marques déposées de Apple Computer, Inc.

Folex est une marque déposée de Folex Imaging.

i486 est une marque de commerce de Intel Corporation.

Java est une marque déposée ou une marque de commerce de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.

Linux est une marque de commerce de Linus Torfalds.

Microsoft et Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

Novell and NetWare sont des marques déposées de Novell Corporation aux États-Unis et dans d'autres pays.

PCL est une marque déposée de Hewlett Packard Company.

UNIX est une marque déposée de The Open Group.

Velcro est une marque déposée de Velcro Industries B.V.
