MODE D'EMPLOI RD-8504 SHERWOOD

Ce symbole sert à averir l'utilisateur de la présence dans le boitant de l'appareil de tensions dangereuses non isolées posant des risques d'électrocution.

Ce symbole sert à averrir l'utilisateur que la documentation fournie avec le matériel contient des instructions importantes concernant l'exploitation et la maintenance (réparation).

AVERTISSEMENT :POUR REDUIRE TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

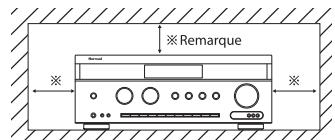

Avertissements concernant l'installation

Remarque: Pour la dissipation de la chaleur, ne pas placer cet apparéil dans un espace fermé, tel qu'une bibliothèque ou meuble similaire.

Ne pas couvrir les ouvertures de ventilation et ne pas placer d'autres équipements au dessus de l'appareil.

POUR VOTRE SECURITE

EUROPEAUSTRALIE

220 V-240 V

Les apparèils expédiés vers l'Australie sont concès pour fonctionner uniquement à 240 V CA.Pour des raisons de sécurité, la fiche 3 broches doit être branchée uniquement dans une prise d'alimentation tripolaire standard connectée directement au circuit de mise à la terre de la maison. Les rallonges à utiliser avec cet équipement doivent être trifiliales et branchées correctement pour assurer une connexion à la terre. Les rallonges électriques inappropriées sont la cause de tous les accidents mortels. Le fait que l'apparèil fonctionne de façon satisfaisante ne peut pas dire que la source d'alimentation est mise à la terre ou que l'installation est totalément sans risque. Pour votre sécurité, si vous avez unquelconque doute concernant la mise à la terre de la source d'alimentation, consultez un électricien qualifié.VOLTAGE PANEUROPEEN UNIFIETous les apparèils peuvent être utilisées sur des sources d'alimentation 220-240 V CA.

ATTENTION

• Laisser de l'espace autour de l'appareil pour assurer une ventilation suffisante.
• Eviter d'insteller dans des endroits trop chauds ou trop froids, ou dans une zone exposée directement au soleil ou a équipement de chauffage.
• Protégger l'appareil contre l'humidité, l'eau et la poussière.
• Eviter que des objets étrangers pénétrent dans l'appareil.
• Pour ne pas géné la ventilation, les fentes de ventilation, ne doivent pas être couvertes par des objets tels que des journaux, nappes de table, ridesaux etc.
• Ne placer sur l'appareil aucune source de flamme neue, telle que des chandelierles allumées.
• Il faut tener compte de la protection de l'environnement lors de la mise au rebut des piles.
  L'appareil ne doit pas etre exposé au ruisselement ni à la projection d'eau.
• Aucun objet rempli de liquide, un vase par exemple, ne doit être placé sur l'appareil.
• Ne pasmettre en contact des insecticides, du benzene ou un diluent avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.
  ■Remarques concernant le cordon CA et la prise secteur
• L'appareil reste sous tension tant qu'il est branché à une prise secteur, même s'il est étant.
• Pour déconnecter complètement cet apparéil du secteur, il faut le débrancher de la prise secteur.
• Lors de l'installation de cet apparéil, il faut s'assurer que la prise secteur utilisée est facilement accessible.
• Débrancher l'appareil du secteur s'il ne va pas été utilisé pendant une longue période.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèels électriques etlectroniques usages doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage déquats des piles et des apparèls usages, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En éliminant piles et apparèls usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparèels usages, vaislez you renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européen. Pour éliminer ces articles, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre. Note relative au pictogramme sur les piles (voir les deux exemplés ci-contre):

Le symbole Pb ci-contre pour les piles indique que cette pile contient du plomb.

SOMMAIRE

• Introduction
  A LIRE AVANT D'UTILISER L'APPAREIL 2
  Raccordements du système 4

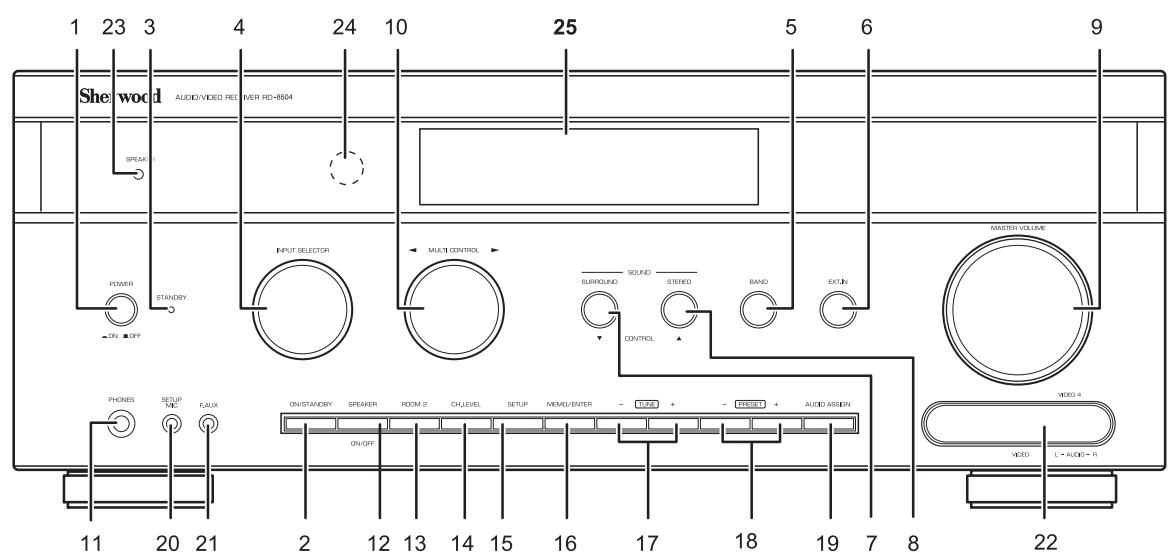

  Commandes du panneau frontal 11

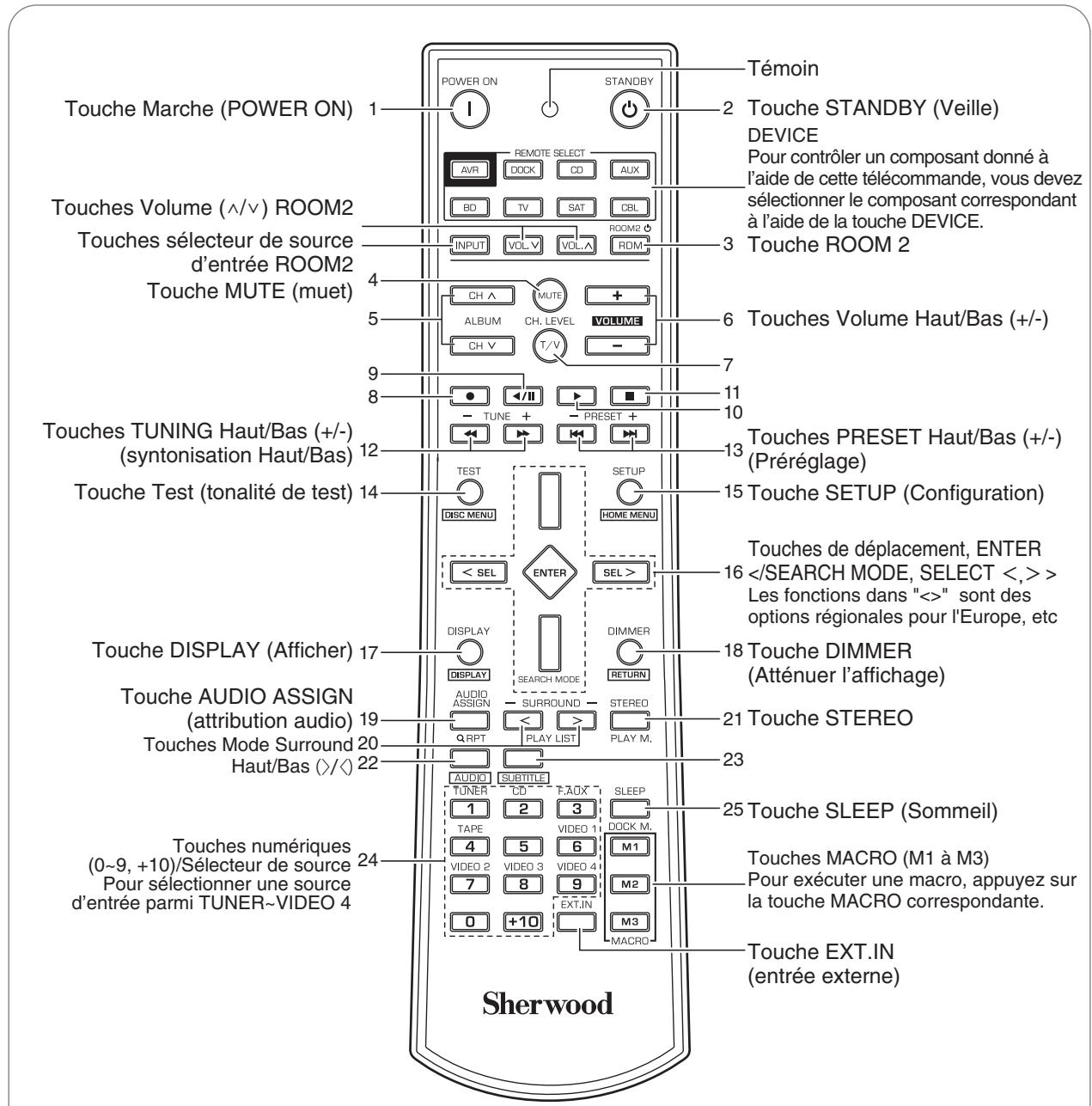

• Telecommandes universelles 13

COMPOSANTS FONCTIONNANT A LA TELECOMMANDENDE 15

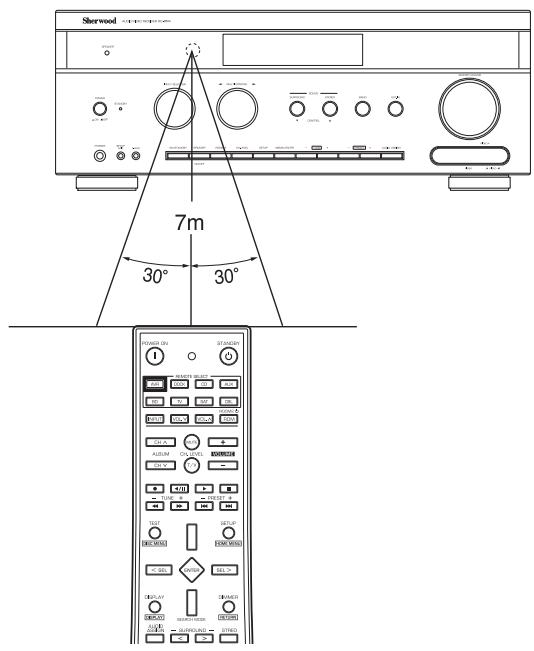

PORTEE DE LA TELECOMMANDE 15

MISE EN PLACE DES PILES 15

UTILISATION DE LA TELECOMMANDE 16

• Fonctionnement

ECOUTER UNE SOURCE DE PROGRAMMES 19

SONS SURROUND 21

ECOUTER DES SONS SURROUND 23

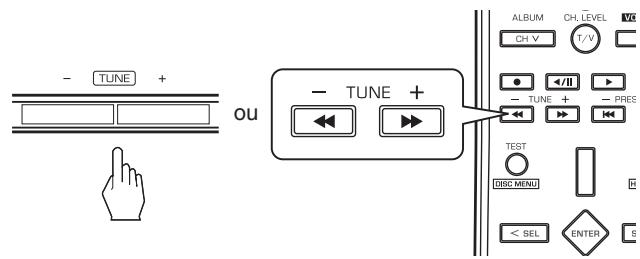

ECOUTER DES EMISSIONS RADIO 27

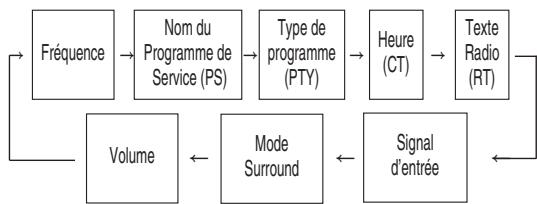

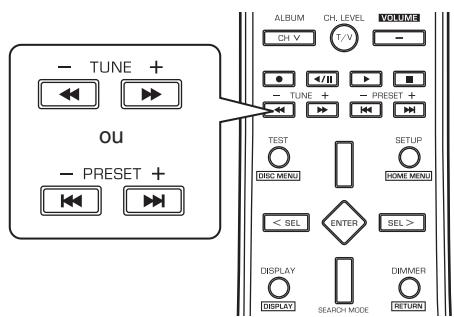

ECOUTER DES EMISSIONS RDS (FM SEULEMENT) 29

(Syntoniseur RDS (Option régionale dans certains pays Européens, etc.))

ENREGISTREMENT 31

ENREGISTREMENTS AUDIO NUMÉRIQUE A L'AIDE D'ENREGISTREUR MD 32

AUTRES FONCTIONS 33

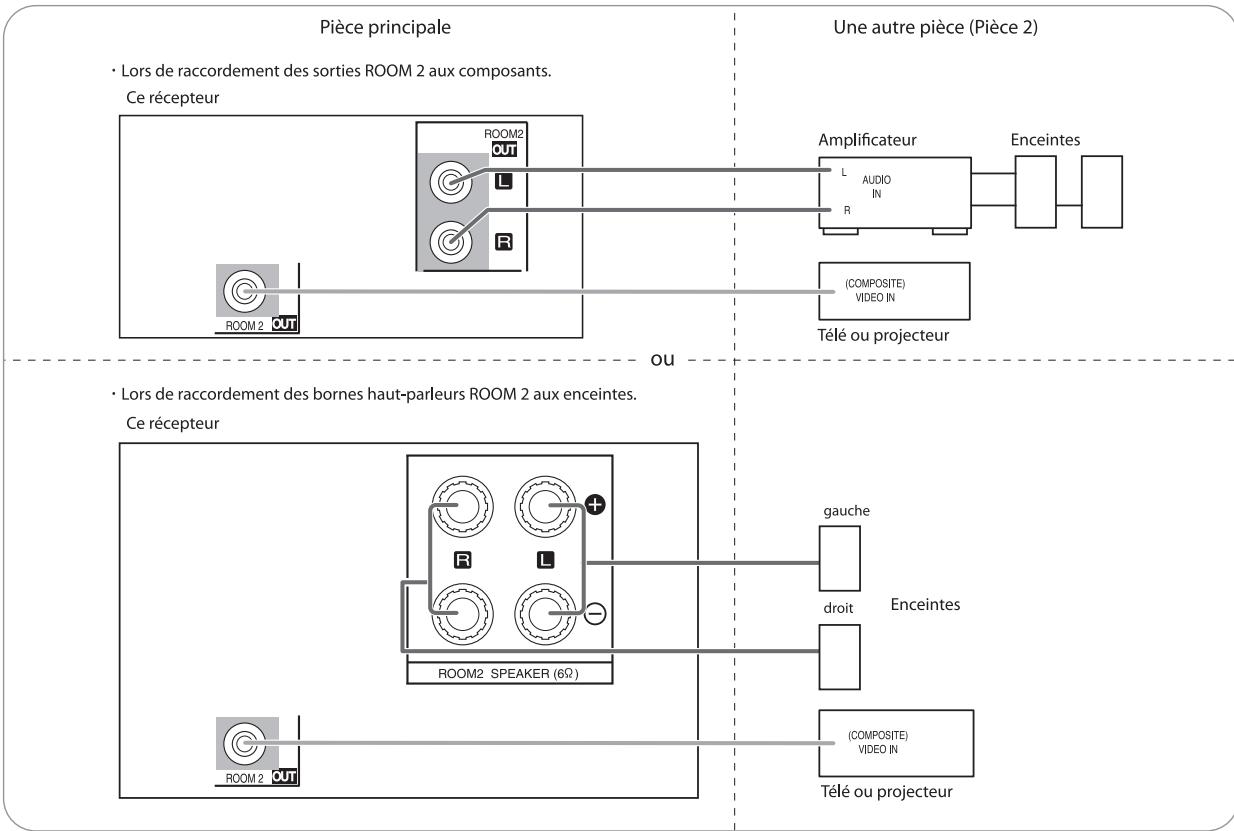

LECTURE DE SOURCE ROOM 2 34

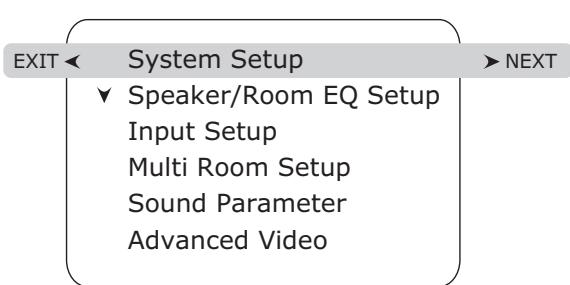

• Réglages des Menu OSD 36

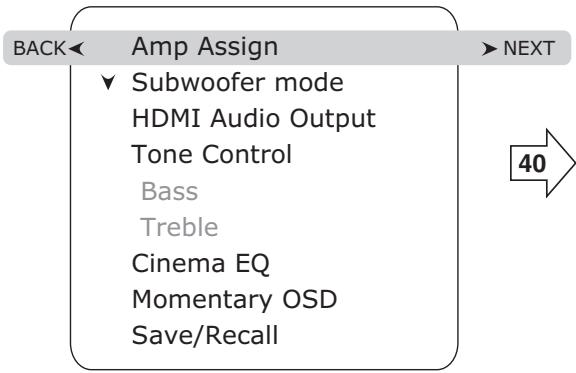

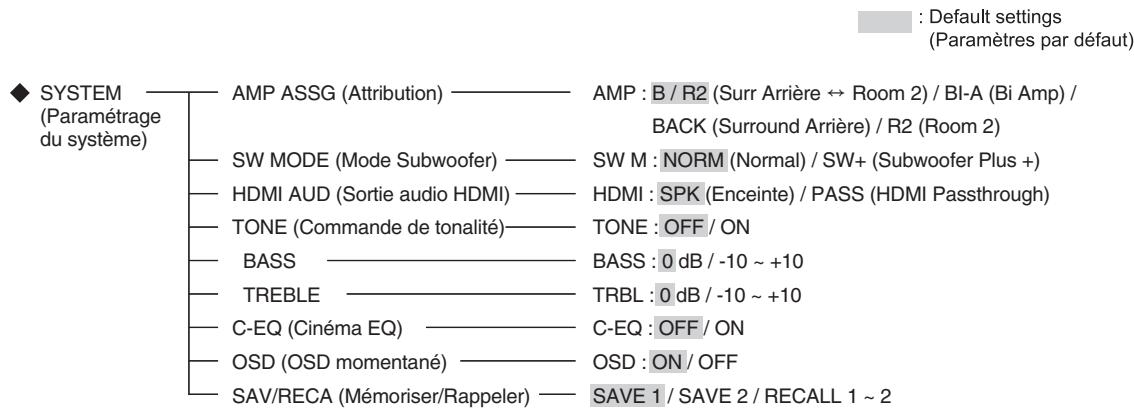

CONFIGURATION DU SYSTEME 40

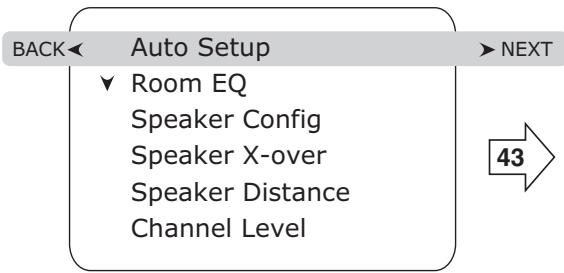

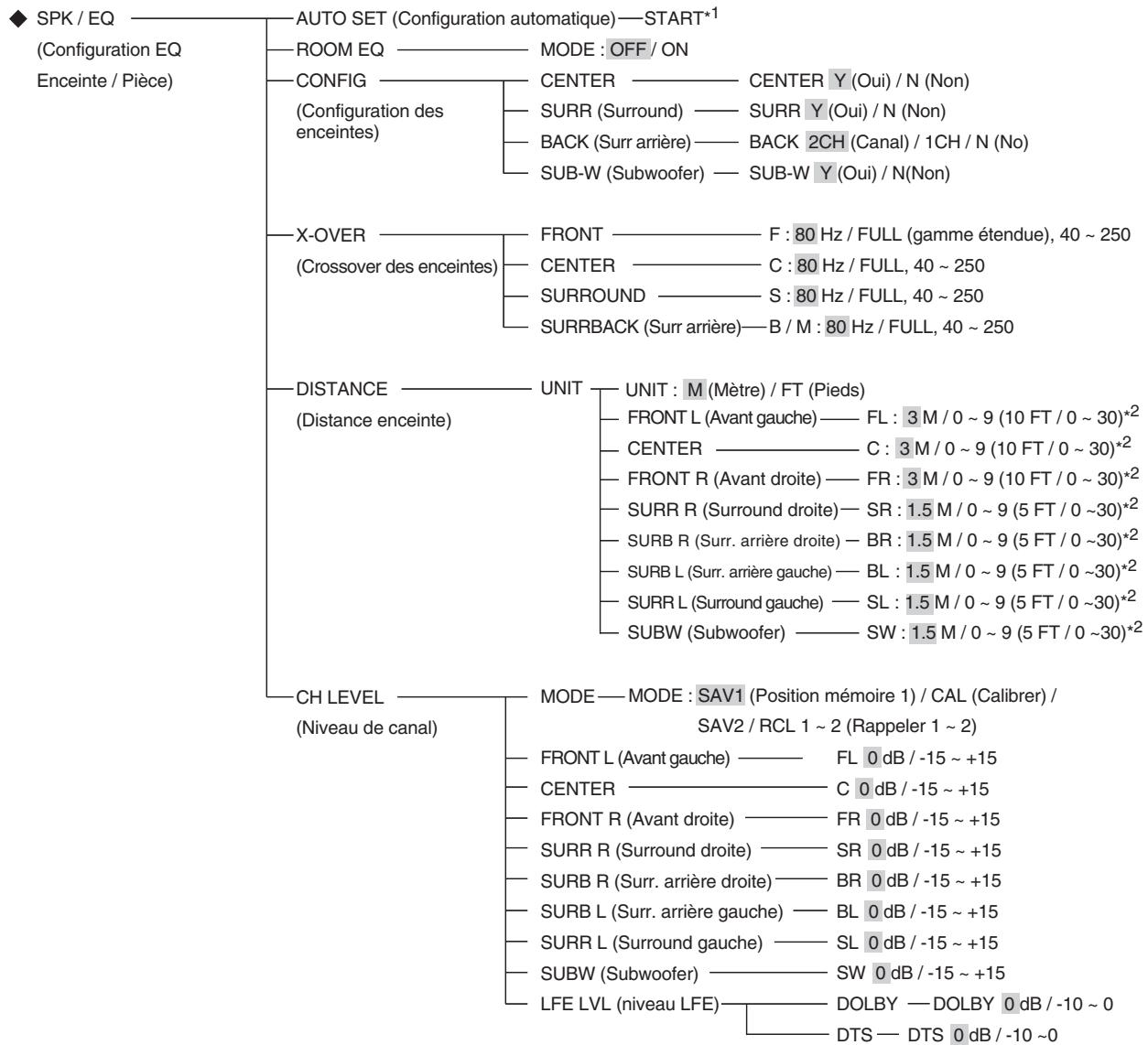

CONFIGURATION EQ DES ENCEINTES / PIECES 43

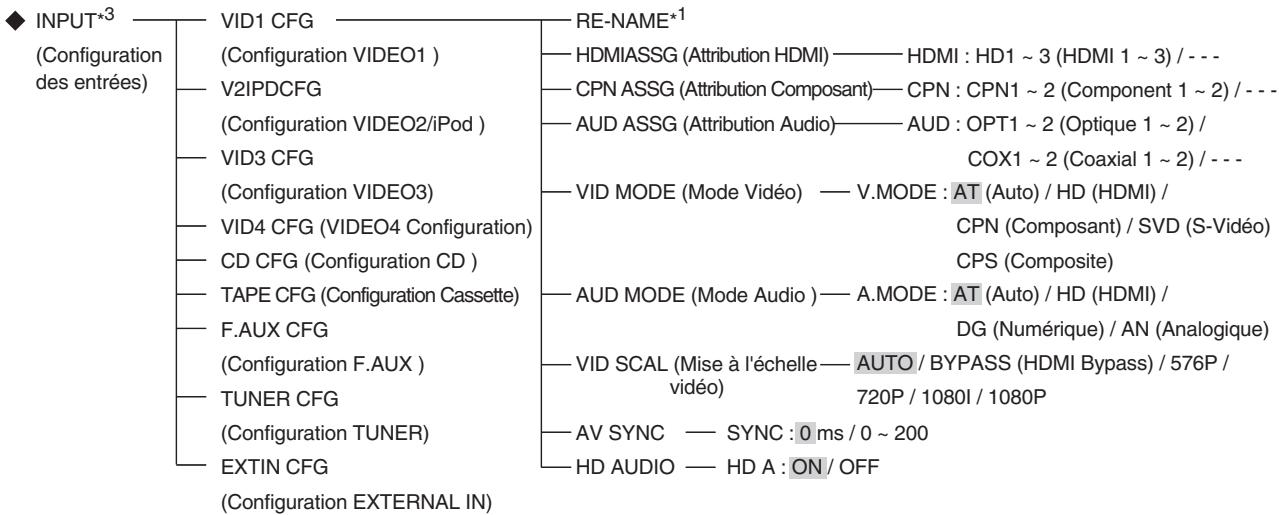

CONFIGURATION DES ENTREES 51

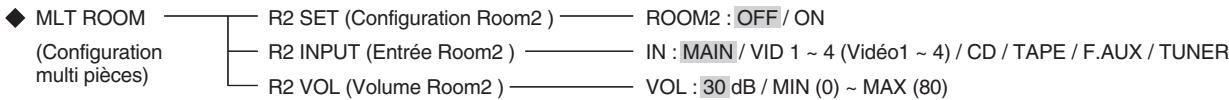

REGLAGE DE LA CONFIGURATION MULTI PIECES 56

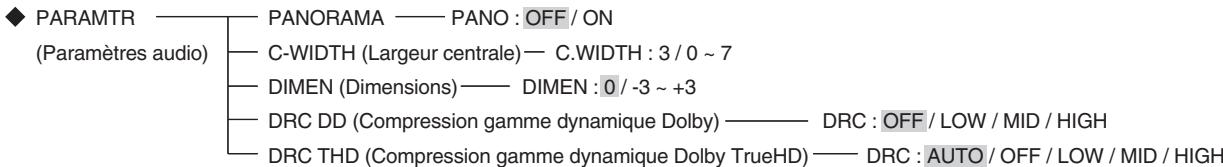

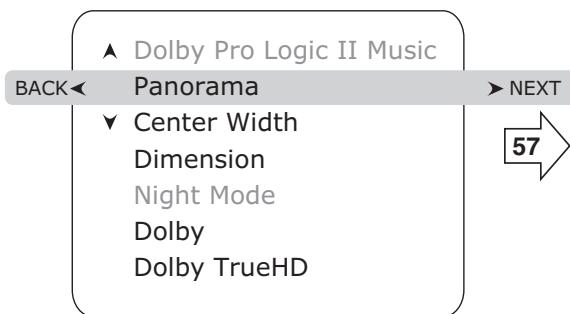

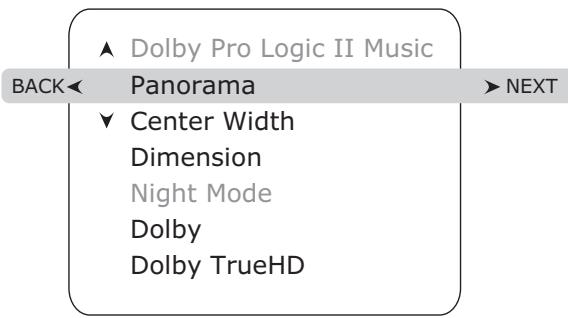

CONFIGURATION DES PARAMETRES AUDIO 57

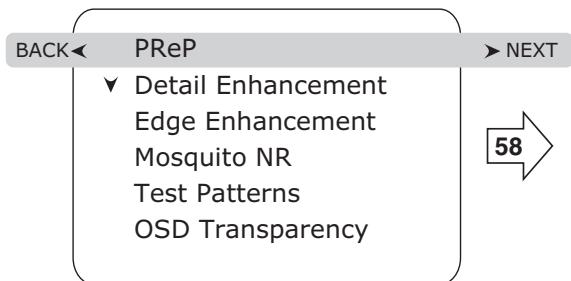

CONFIGURATIONVDEOVANCEE 58
·Guide de dépannage 59
- Specifications 60
Table des Codes configuration 61

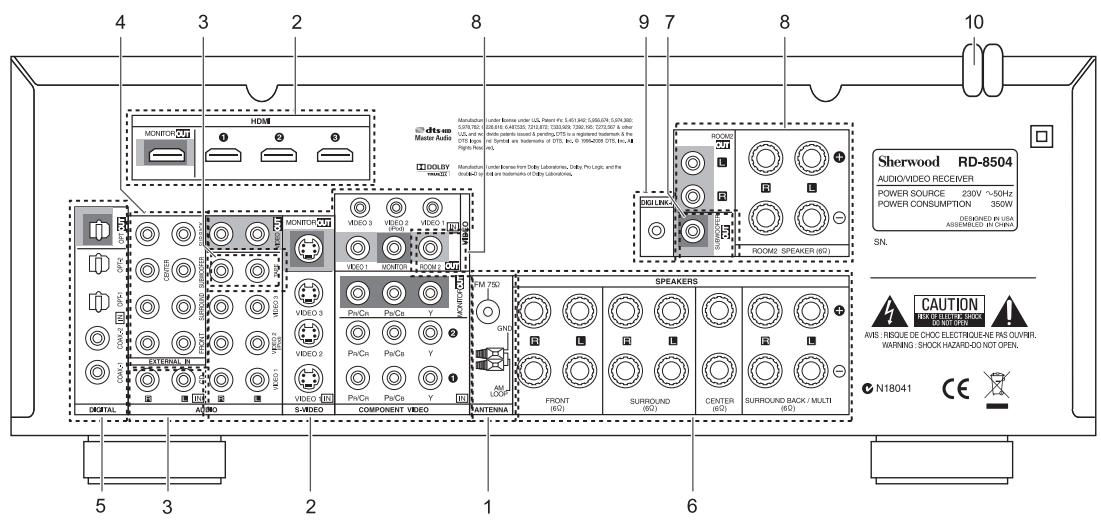

Raccordements du système

• Assurez-vous que l'appareil est débranché du secteur avant d'effectuer tout raccordement.
• Etant donné que les différents composants ont souvent des noms différents, ayez soin de dire le mode d'emploi de chaque composant connecté.
  Assurez-vous que le codage couleur est respecté lors de raccordements des cables audio, video et des enceintes.
• Vérifiez que tous les raccordements sont correctement faits et bien serrés. Dans le cas contraire, il risque d'y avoir perte de son, augmentation de bruit ou endommagement du récepteur.

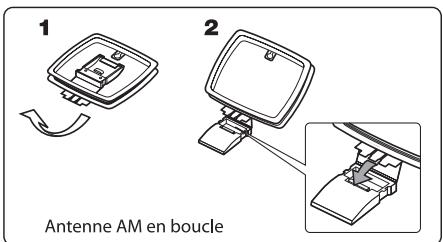

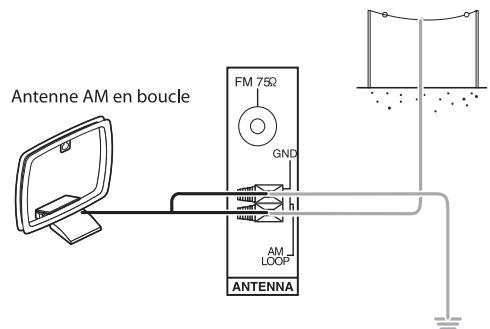

1. RACCORDEMENT DES ANTENNES

• Changez la position de l'antenne FM interieure jusqu'à ce que vous obtieniez la meilleure réception des vos stations FM favorites.

• Placez l'antenne AM en boucle le plus loin possible du récepteur, poste télé, cables d'enceintes et d'alimentation et réglez-la dans une direction de bonne réception.
• Si la réception est mauvaise avec l'antenne AM en boucle, une antenne AM extérieure peut être utilisée à sa place.

• Une antennae FM extérieure 75 peut etre utilisee pour améliorer la réception. Debranchez l'antenne interieure avant de la remplacer par l'antenne extérieure.

Antenne AM extérieure

2. RACCORDEMENT DES COMPOSANTS VIDEO

• Les prises de VIDEO 1 peuvent aussi être connectées à un graveur DVD ou un autre composant d'enregistrement de video numérique. Pour plus de détails, reportez-vous au manuel de l'utilisteur du composant à connecter.
• Les prises de VIDEO 2/VIDEO 3 peuvent aussi être connectées à un autre composant video supplémentaire tel qu'un tuner télévision par cable ou un système satellite.
• Connectez de la même manière les prises de VIDEO 3 aux composants video.
• Il y a trois types de prises video (COMPOSANTE VIDEO, S-VIDEO et COMPOSITE VIDEO) pour les raccordements video analogiques et les connecteurs HDMI pour les raccordements audio/video numériques. Il faut donc les connecter aux prises video correspondantes en fonction de leurs caractéristiques.
• À titre de référence, voici la qualité d'image dans l'ordre d'excellence : “HDMI” > “COMPONENT” > “S-VIDEO” > “(composite)VIDEO”.
  Lds de raccordements COMPOSANTE VIDEO, connectez "Y" a "Y", P_B / C_B a C_B (ou B-Y, P_B ) et PR / CR a CR (ou R-Y, PR ).

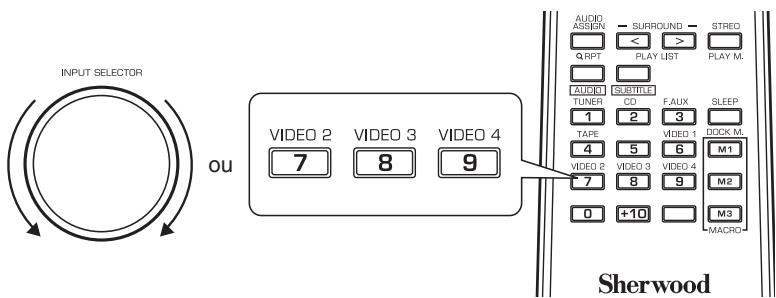

• Lorsque vous enregistrez des programmes de sources video via les prises de sortie VIDEO 1 OUT ou lorsque vous regarde des programmes de sources video via la prise de sortie MONITOR OUT ou ROOM 2 OUT, vous devez utiliser les mêmes types de prises video que celles utilisées lors de lecture à l'aide de composants video tels que les lecteurs DVD, tuner télévision par cable etc.

Conversion video

• En fonction du réglage du mode video, l'unité convertit les signaux d'entrée video (teils que signaux S-video et composite video) et les produit à partir de la sortie HDMI MONITOR OUT (Pour plus de détails, voir " Sélection de Video Mode" à la page 52.)

■ Remarques :

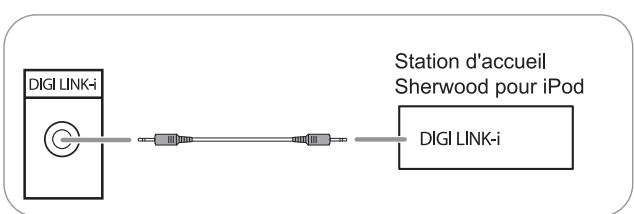

• Vous pouvez connecter un iPod d'Apple à ce récepteur via la station d'accueil Sherwood pour iPod. Si la station d'accueil Sherwood pour iPod est connectée à la prise DIGI LINK-i de contrôle du système, vous devez connecter ses prises video et audio aux prises "VIDEO 2" du récepteur. Car, lorsque vous commandez votre iPod à l'aide de la télécommande de l'appareil, VIDEO 2/iPod est sélectionné automatiquement comme source d'entrée et l'opération correspondante est effectuee.
• Le menu OSD et l'OSD momentané ne peuvent être affichés que via la sortie video HDMI MONITOR OUT. Mais, lorsque la Mise à l'échelle video est régée sur "HDMI Bypass" et que les signaux video proviennent de HDMI IN, l'OSD momentané ne peut être affiché via HDMI MONITOR OUT. (Pour plus de détails, voir " Sélection de Mise à l'échelle video" à la page 53.)

VIDEO 1 Magnétoscope, graveur de DVD, etc.

VIDEO 2 lecteur BD, lecteur de DVD, iPod etc.

Suite

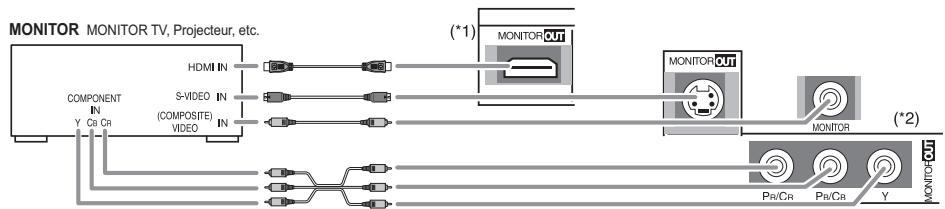

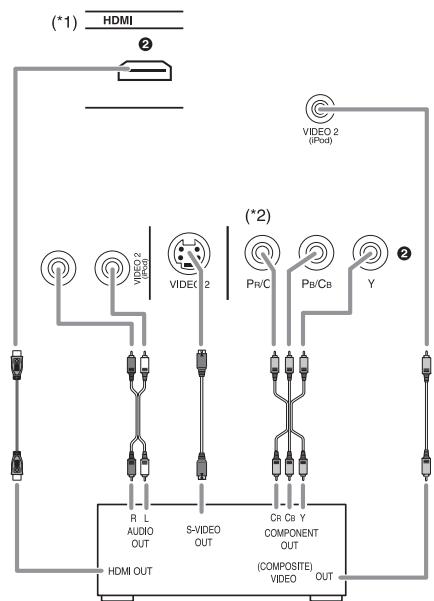

■ Raccordement HDMI (Interface Multimédia Haute définition): (*1)

• Vous pouvez connecter le composant source (lecteur DVD, etc.) au composant de visualisation (TV, projecteur, etc.) via ce récepteur à l'aide d'un cable HDMI disponible dans le commerce.
• Une connexion HDMI peut accepter des signaux video numériques non compressés et des signaux audio numériques.
• Les signaux du flux videoi HDMI (signaux video) sont théoriquement compatibles avec l'interface DVI-D. Lors de connexion de monitér tele, etc., équipé d'interface DVI-D, on peut utiliser un cable de conversion HDMI-DVI se trouvant dans le commerce. Étant donné qu'une connexion HDMI-vers-DVI ne prend pas en charge les signaux audio, vous devez effectuer des raccordements audio pour écouter les signaux audio des composants équipés d'interfaces DVI-D. (Pour plus de détails, reportez-vous au mode d'emploi du composant à connecter.)
• Si vous connectez les entrées HDMI à vos composants video, il vous sera plus facile d'effectuer les réglages par défaut suivants.
• Si vous connexion HDMI est différente des réglages par défaut, vous doivent attribuer les entrées HDMI utilisées selon la procédure " Sélection de HDMI Assign (ATTRIBUTION HDMI)" de la page 52.
• Les réglages par défaut sont :

HDMI 1 :VIDEO 1,HDMI 2 :VIDEO 2/iPod,HDMI 3 :VIDEO 3

Système de protection des droits d'auteur

• Cet apparéil intègre la technologie HDCP (High-bandwidth Digital Contents Protection) de protection des droits d'auteur des signaux video numériques contre la copie illégale. HDCP doit également être prise en charge par les composants connectés à cet apparéil.
  Cet apparéil est compatible à HDMI Ver. 1.3.
• HDMI, le logo HDMI et l'Interface Multimédia Haute Définition sont des marques déposées ou commerciales de HDMI Licensing LLC.

■ Remarques :

• Pour que le transfert de signal soit stable, nous recommendons l'utilisation de cables HDMI de longueur inférieure à 5 mètres.
• Certains des composants intégrant HDMI, peuvent contröler d'autres composants via le connecteur HDMI. Mais, cet apparéil ne peut être contrôle par un autre composant via le connecteur HDMI.
• Les signaux audio issus du connecteur HDMI (y compris la fréquence d'échantillonnage et la longueur des bits) peuvent être limités par le composant connecté.
• Les signaux video ne seront pas produits correctement si un composant incompatible HDCP est connecté.
• Si les résolutions des signaux video qui proviennent des sorties MONITOR OUT et de votre monateur télé ne correspondent pas, l'image ne sera pas claire, ou pas naturelle ou ne s'affiche pas du tout. Dans ce cas, changez le paramètre de la résolution du composant source (lecteur DVD, etc.) pour qu'il corresponde à celui du monateur télé. (Pour plus de détails, reportez-vous au mode d'emploi du composant à connecter.)
• Si vous ne souhaitez voir que la vente à la télé, pas d'audio, vous doivent regardier la sortie HDMI AUDIO OUT sur OFF (déactivé) pour ne pas avoir de signal audio numérique issu de la sortie HDMI MONITOR OUT du récepteur. (Pour plus de détails, voir " Sélection de la sortie HDMI Audio Output" à la page 41.)

Réglages par défaut des entrées composante video : (*2)

• Si vous connectez les entrées COMPONENT VIDEO à vos composants video, il vous sera plus facile d'effectuer les réglages par défaut suivants.
• Si vos connexions composante video sont differentes des réglages par défaut, vous nevez attribuer les entrées COMPONENT VIDEO utilisées selon la procédure " Sélection de Component Assign" de la page 52.
• Les réglages par défaut sont :

COMPONENT IN 1:VIDEO 1,COMPONENT IN 2:VIDEO 2/iPod

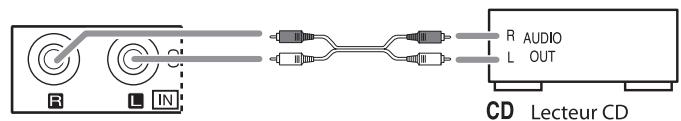

3. RACCORDEMENT DE COMPOSANTS AUDIO

• Pour enregistrer des signaux audio, connectez les prises d'entree/sortie AUDIO IN/OUT de "VIDEO 1" aux équipements d'enregistrement audio tels qu'un lecteur de cassettes, un enregistrure MD, etc.

TAPE Magnétophone, enregistreur de Minidisques (MD), etc.

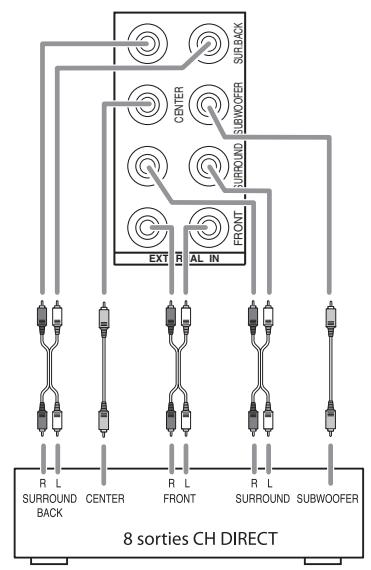

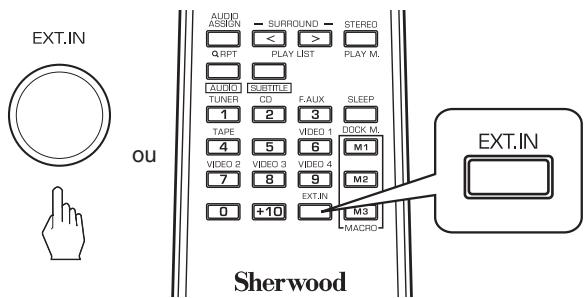

4. RACCORDEMENT DES ENTREES EXTERNES (EXTERNAL IN)

• Utilisez ces prises pour connecter les sorties correspondantes d'un lecteur de DVD ou d'un écodeur externe, etc. qui dispose de 6, 7 ou 8 canaux de sortie analogique audio.
• Dans le cas de 6, ou 7 canaux de sortie, ne connectez pas les deux entrées SURROUND BACK L (gauche) et R (droite) ou l'entrée SURROUND BACK R (droite) de cet appeareil. (Pour plus de détails, reportez-vous au mode d'emploi du composant à connecter).

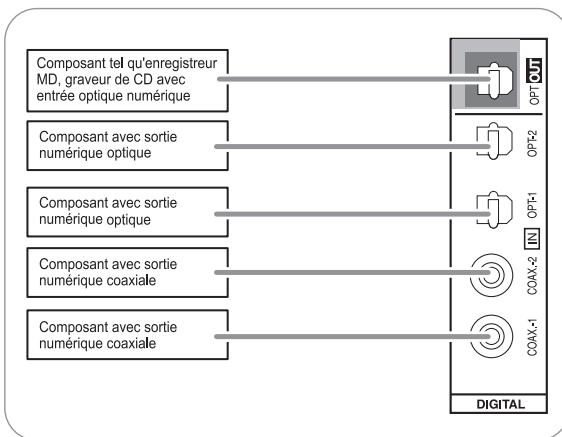

5. RACCORDEMENT DES ENTREES ET SORTIES NUMERIQUES

• Les sorties NUMERIQUE OPTIQUE et NUMERIQUE COAXIALE des composants qui sont connectés à cet apparéil peuvent être connectées à ces entrées numériques DIGITAL IN.
• Une entrée numérique doit être connectée à des composants tels qu'un lecteur CD, lecteur LD, lecteur DVD, etc. capables de produit des signaux numériques Surround de format DTS, Dolby Digital ou PCM etc.
• Si un composant avec une entrée optique OPTICAL IN est connecté à la sortie optique OPTICAL OUT de cet appariel, vous pouvez enregistrer des CD avec une très grande qualité sonore, etc. sans dégradation.
• Pour plus de détails, reportez-vous au manuel de l'utilisateur du composant à connecter.
• Lorsque vous faites une connexion NUMERIQUE COAXIALE, un cable COAXIAL 75 Ω doit être utilisé et non un cable AUDIO classique.
• Quelques cables de fibre optique disponibles dans le commerce ne peuvent ettre utilisés avec cet équipement. Si un cable de fibre optique ne peut pas etre connecte à sua requipement, consultez your revendeur ou un service specialise qui you est proche.

■ Remarques :

• Sur un composant, il faut ou faire une connexion NUMERIQUE OPTIQUE ou une connexion NUMERIQUE COAXIALE. (On n'a pas besoin des deux à la fois.)
• Les signaux audio numériques (injectés dans les entrées OPTICAL ou COAXIAL DIGITAL IN) (pas les entrées HDMI IN) peuvent être reproduits depuis OPTICAL DIGITAL OUT.
• En fonction du format des signaux audio numériques, certains signaux numériques ne peuvent pas etre reproduits a partir de la sortie optique OPTICAL OUT.

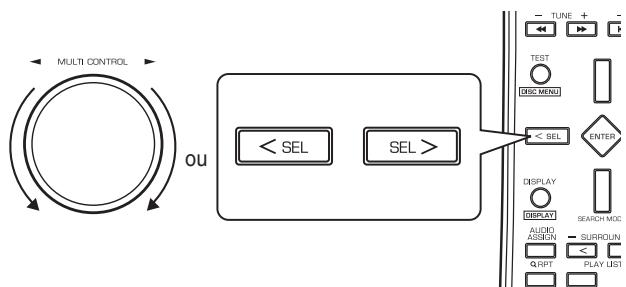

Réglages par défaut des entrées numériques

• Si vous connectez les entrées DIGITAL IN à vos composants, il vous sera plus facile d'effectuer les réglages par défaut suivants.
• Si vos connexions DIGITAL sont différentes des réglages par défaut, vous nevez attribuer les entrées DIGITAL utilisées selon la procédure " Sélection de Audio Assign" de la page 52.
• Les réglages par défaut sont : OPTICAL IN 1 : VIDEO 1, OPTICAL IN 2 : VIDEO 2/iPod, COAXIAL IN 1 : CD, COAXIAL IN 2 : F.AUX.

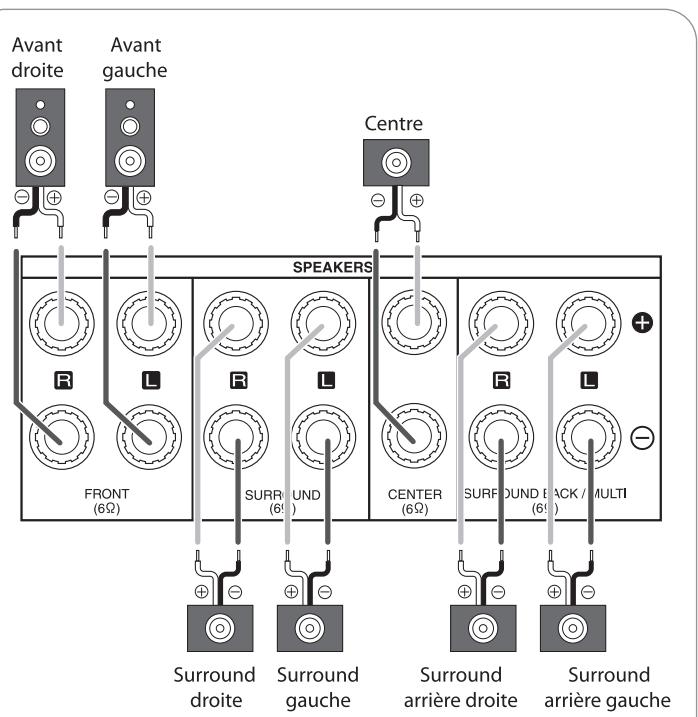

6. RACCORDEMENT DES ENCEINTES

• Vérifiez que les connexions des enceintes sont bien serrées et correctes (canal gauche et canal droit et les signes + et -). Si les connexions sont erronées, les enceintes seront muettes, et si la polarité d'une enceinte est inversedé, le son manquera de naturel et de graves.
• Pour l'installation des enceintes, voir "Emplacement des enceintes" à la page 9.
• Àprous l'installation des enceintes, réglez d'abord leurs paramètres en fonction de votre environnement et de leur disposition. (Pour plus de détails, voir “CONFIGURATION EQ DES ENCEINTES / PIECES” à la page 43.)

Enceintes surround arrriere

• Si vous n'utilise qu'une seule enceinte surround arrêté, vous doivent la connectez au canal SURROUND BACK/MULTI LEFT.
• Parce que ce récepteur ne peut pas alimenter en même temps les enceintes surround arrêté et les enceintes ROOM 2, vous devez affecter leur amplificateur de puissance correctement en fonction de leur utilisation. (Pour plus de détails, voir "RACCORDEMENT DES SORTIES ROOM 2" à la page 10 et "Sélection de AMP Assign" à la page 41.)

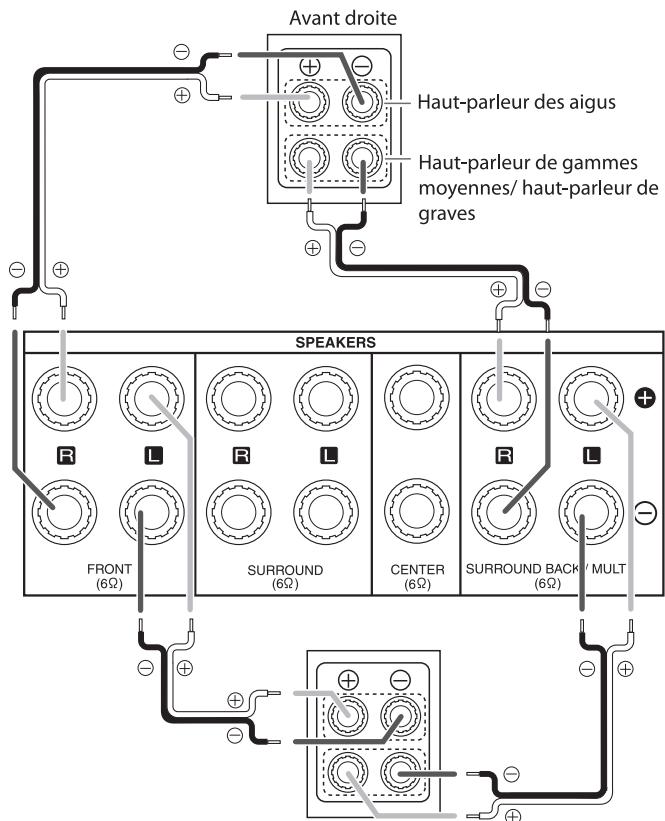

Raccordements enceintes frontales bi-amplifiées

• Certaines enceintes sont équipées avec deux ensembles de bornes d'entrée pour la bi-amplification.
• Si aucune autre enceinte surround arrêt n'est utilisée, vous pouvez connecter les canaux FRONT et SURROUND BACK/MULTI aux enceintes capables d'assurer la bi-amplification. (Pour plus de détails, reportez-vous au mode d'emploi de vos enceintes capables d'assurer la bi-amplification.)
• Pour alimenter les enceintes capables d'assurer la bi-amplification, vous doivent attribuer l'amplificateur de puissance à "BI-AMP".

Remarque:

• Avant d'effectuer les connexions bi-amp, retirez les barres de court-circuit des bornes de vos enceintes.

Attention :

Assurez-vous d'utiliser des enceintes avec une impédance de 6 ohms ou plus.
- Ne laissiez aucun fil dénudé des enceintes se toucher ou toucher une partie métallique de cet apparéil. Cela pourrait endommager les enceintes et/ou l' apparéil.
- Ne touchez jamais les bornes des enceintes lorsque le cordon d'alimentation CA est connecté à une prise secteur. Vous risqueriez une électrocution.

■ Raccordements enceintes frontales bi-amplifiées
Avant gauche

Suite

Raccordez des fils des haut-parleurs

1. Dénudez environ. 10 mm (3/8 pouce) des fils, puis torsadez les extrémités

1. Desserrez en tournant la borne de l'enceinte à gauche

1. Insérez la partie dénudée du fil.

1. Serrez en tournant la borne à droite.

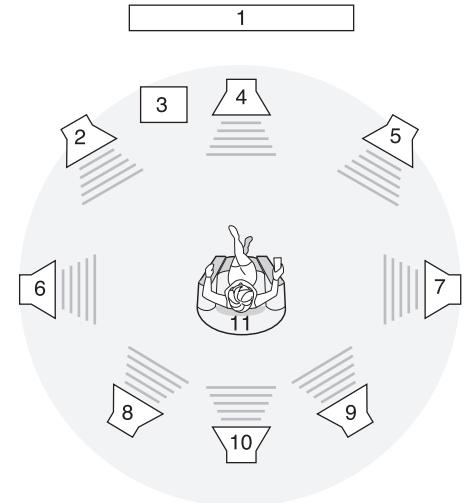

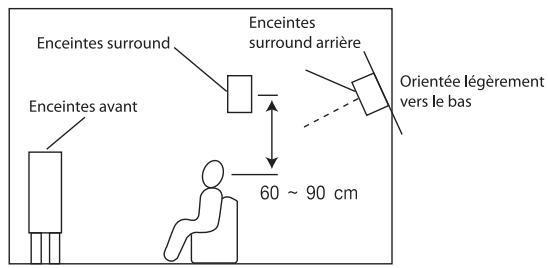

Emplacement des enceintes

L'emplacement idéal des enceintes varie en fonction de la taille de votre piece, du revêtement des murs, etc. Voici un exemple typique d'emplacement de enceintes :

Enceintes avant gauche et droite et enceinte centrale

• Placez si possible, les enceintes avant de manière que leurs surfaces frontales soient alignées avec la télé ou l'écran.

• Placez l'enceinte centrale entre les enceintes avant gauche et droite non loin de la position d'écoute de ces derniers.

• Placez chaque enceinte de manière que le son soit orienté vers les oreilles de l'auditeur qui est dans la position d'écoute principale.

Enceintes surround gauche et droite

• Placez les enceintes surround à environ 1 mètre (40 pouces) au dessus des oreilles de l'auditeur assis, direct à sa gauche et à sa droite ou légarement derrière.

Enceintes surround arrête gauche et droite

• Placez les enceintes surround arrêt à l'arrière en face et à une courte distance des enceintes frontales.

• Si vous utilisez une seule enceinte surround arriere, placez-la a l'arriere en face et dans une position (0 à 20 cm) plu elevée que les enceintes frontales surround.

• Il est recommandé de placer les enceintes surround arrêté orientées légèrement vers le bas. Ceci empêche la réflexion des signaux des enceintes surround arrêté sur la télé ou sur l'écran du centre frontal, qui provoquerait des interférences et rendrait les mouvements depuis l'avant vers l'arrière moins nets.

Subwoofer (Enceinte d'extremes graves)

• Le subwoofer produit les basses fréquences (son riche en graves). Placez un subwoofer n'importe où en face.

■ Remarques :

• Pour éviter les interférences avec l'image d'une télé classique, utilisez uniquement des enceintes avant gauche et droite et enceinte centrale dotées d'un blindage magnétique.
• Pour obtenir les membres effectifs surround, les enceintes à l'exception du subwoofer devraient etres des enceintes à gamme etendue.

1. Télé ou écran
2. Enceinte avant gauche
3. Subwoofer
   (Enceinte d'extrêmes graves)
4. Enceinte centrale

5. Enceinte avant droite

6. Enceinte surround gauche

7. Enceinte surround droite
8. Enceinte surround arrête gauche
9. Enceinte surround arriere droite
10. Enceinte surround centrale
11. Position d'écoute

7. CONNEXION DE LA SORTIE SUBWOOFER PRE OUT

• Pour améliorer les basses fréquences (son riche en graves), connectez un subwoofer amplifié.

Subwoofer amplifé

8. RACCORDEMENT DES SORTIES ROOM 2

• La fonctionnalité lecture ROOM 2 permet la lecture d'une source de programmes différente dans une autre piece en même temps que la lecture d'une autre source dans la piece principale.
• Pour la lecture ROOM 2, connectez les prises de sortie ROOM 2 OUT à l'amplificateur, télé, etc. installés dans une autre piece, ou connectez les bornes des enceintes ROOM 2 au enceintes.
• Parce que ce récepteur ne peut pas alimenter en même temps les enceintes surround arrières et les enceintes ROOM 2, vous doivent affecter leur amplificateur de puissance correctement en fonction de leur utilisation. (Pour plus de détails, voir "Sélection de AMP Assign" à la page 41.)

■ Remarques :

• Pour réduire au minimum le bourdonnement ou le bruit, utilisez des cables de connexion de grande qualité.
• Vous ne pouvez pas utiliser le signal audio numérique pour la lecture ROOM 2.

9. RACCORDEMENT POUR LE CONTROLE DU SYSTEME

• Connectez cette prise DIGI LINK-i de la station d'accueil Sherwood pour iPod pour pouvoir commander l'iPod à l'aide de la télécommande de l'appareil.

10. ENTRÉE DE CORDON CA

• Branchez ce cordon d'alimentation dans une prise secteur.

Commandes du panneau frontal

1. Interrupteur marche/arrêt

2. Touche Marche/Veille

3. Témoin Veille

4. Bouton selection de la source d'entrée

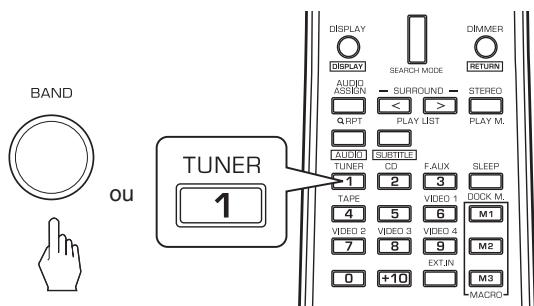

5. Bouton bande

6. Bouton entrée externe

7. Bouton mode surround/Déplacement vers le bas (▼)

8. Bouton Stereo/Déplacement vers le haut (▲)

9. Bouton réglage du volume global

10. Bouton multicommande (▲/▶)

11. Prise pour casque

12. Touche enceintes

13. Touche ROOM 2

14. Touche Niveau de canal

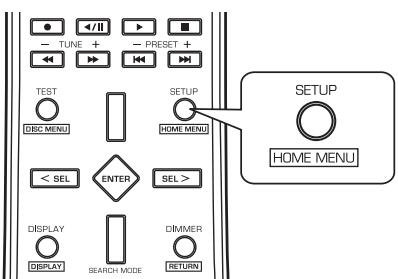

15. Touche Configuration

16. Touche Mémoire/Entrer
17. Touches syntonisation Haut/Bas (+/-)
18. Touches preréglage Haut/Bas (+/-)

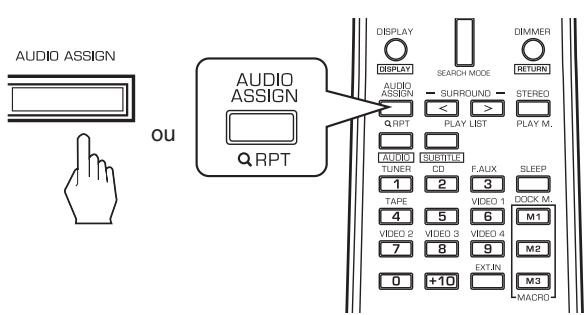

19. Touche attribution audio
20. Prise Micro de Configuration Pour plus de détails, voir la page suivante.
21. Prise F.AUX (d'entrée auxiliaire) Pour plus de détails, voir la page suivante.
22. Prises entree video Pour plus de details, voir la page suivante.
23. Témoin enceintes
24. Capteur de la télécommande
25. Afficheur fluorescent Pour plus de détails, voir la page suivante.

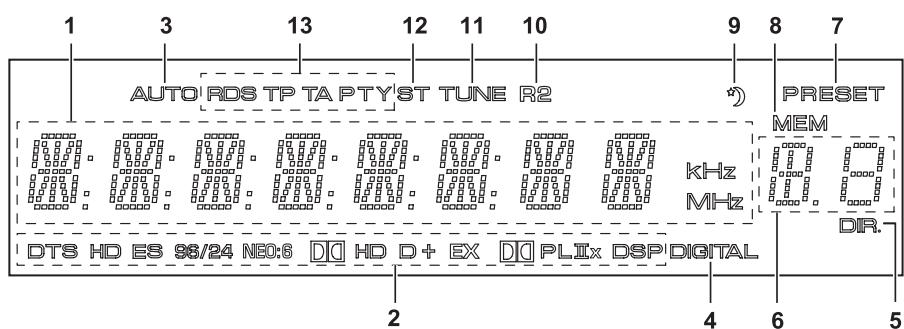

■ Afficheur fluorescent

1. Source, fréquence, niveau de volume, informations de fonctionnement, etc.
2. Indicateurs mode Surround
3. Indicateur AUTO
4. Indicateur entree numérique
5. Indicateur DIRECT

6. Numéro préréglé, temps Sommeil

7. Indicateur PréRéglage

8. Indicateur Mémoire
9. Indicateur Sommeil
10. Indicateur ROOM 2
11. Indicateur Syntonise
12. Indicateur Stereó
13. Indicateur RDS

(option régionale pour l'Europe, etc.)

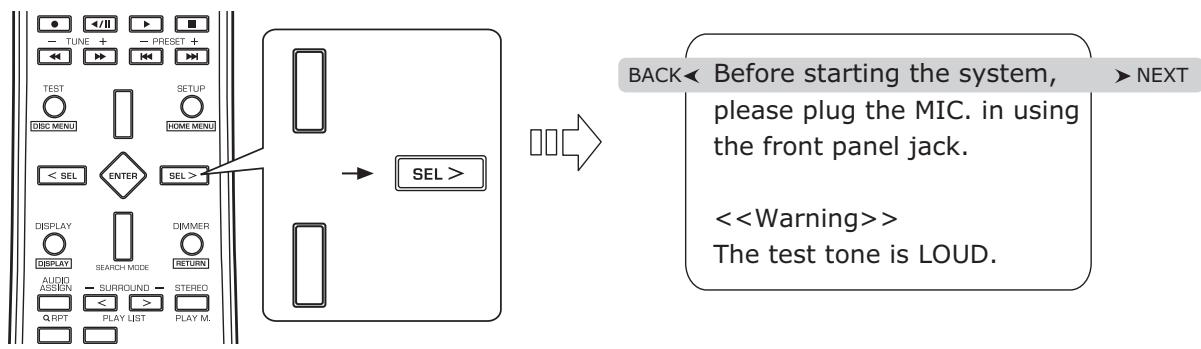

■ PRISE SETUP MIC (MICRO DE CONFIGURATION)

• Pour utiliser la fonction Configuration Auto, connectez le microphone fourni à la prise SETUP MIC. (Pour plus de détails, voir " Sélection de Auto Setup (Configuration Auto)" à la page 43.)

■ Remarques :

• Pour la Configuration Auto n'utilise pas un microphone autre que celui fourni avec ce récepteur, car ce microphone est donc pour ce récepteur.
• Déconnectez le microphone une fois vous aurez terminé la procédure de Configuration Auto.

■ PRISE FRONTALE D'ENTREE AUXILIAIRE (F.AUX)

• La prise frontale d'entrée auxiliaire (F.AUX) peut être connectée à des composants audio supplémentaires tels qu'un lecteur MP3, etc.

Remarque :

• Lorsque vous connectez cette prise à un lecteur MP3, etc., vous devez utiliser le mini cable stéreo et non le mini cable mono.

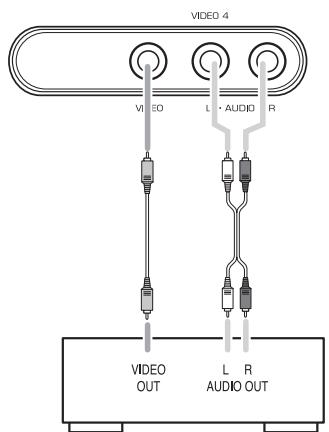

■ PRISES VIDEO 4 (entree video)

• Les prises d'entrée VIDEO 4 IN peuvent être également connectés à un composant video supplémentaire tel qu'un caméoscope, une console de quelques-video, etc.

Remarque :

• Les prises VIDEO 4 IN doivent rester couverts avec les capuchons fournis lorsqu'il ne sont pas utilisés.

VIDEO 4 Caméscope, console de quelques activités, etc.

Télécommandes universelles

La télécommande universelle peut ettre utilise avec ce recepteur et egalement sur la plupart des composant audio et video tels que les stations d'accueil iPod, tlés, lecteurs de DVD, recepteurs satellite, boitier de tele par cable etc.

• Pour l'utiliser avec 7 composants autres que ce recepteur, vous doivent enter le code configuration pour chaque composant. (Pour plus de détails, voir "UTILISATION DE LA TELECOMMANDE" à la page 16.)
• Les touches numériques de la télécommande ont des fonctions différentes selon les apparciels utilisés. Pour plus de détails, voir "TABLEAU DES FONCTIONS DES TOUCHES NUMERIQUES" à la page suivante.

TABLEAU DES FONCTIONS DES TOUCHES NUMERIQUES

Device to be controlled Button symbol		DICK		CD (pour lecteur CD)	ALIX (pour lecteur de cassettes)	BD (pour lecteur BD/DVD)	TV (pour télé)	SAT (pour récepteur satellite)	CBS (pour boîter de télé par cable)
		(pour station d'accueil iPod)	(pour magnétoscope)
1	POWER ON	—	Touchche Marche	Touchche Marche	—	Touchche Marche	Touchche Marche	Touchche Marche	Touchche Marche
2	STANDBY	—	Veille (Eteindre)	Veille (Eteindre)	—	Veille (Eteindre)	Veille (Eteindre)	Veille (Eteindre)	Veille (Eteindre)
3	PROMISE ROM	Aléatoire	—	—	—	—	—	—	—

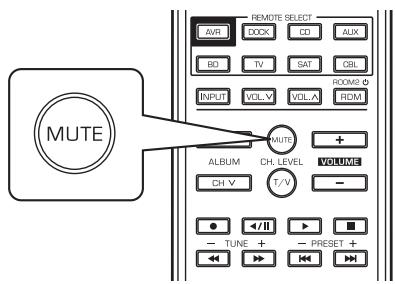

4	MUTE	—	MUTE	—	—	—	MUTE	MUTE	MUTE
5	OH ∧ ALBUM	Album suivant/précédent (∼/∼)	Canal suivant/précédent (∼/∼)	—	—	—	Canal suivant/précédent (∼/∼)	Canal suivant/précédent (∼/∼)	Canal suivant/précédent (∼/∼)
6	+VOLUME	—	Volume Haut/Bas (+/-)	—	—	—	Volume Haut/Bas (+/-)	Volume Haut/Bas (+/-)	Volume Haut/Bas (+/-)
7	CHLEVEL T/V	—	Sélecteur d'entrée	—	—	Sélecteur d'entrée	Sélecteur d'entrée	Sélecteur d'entrée	Sélecteur d'entrée
8	*	—	Enregistrer	—	Enregistrer	—	—	—	—
9	←/→	—	PAUSE	PAUSE	PAUSE	PAUSE	—	—	—
10	Lecture/Pause	Lecture/Pause	Lecture	Lecture	Lecture	Lecture	—	—	—
11	-	—	STOP	STOP	STOP	STOP	—	—	—
12	-TUNEL+←	—	Avance/Retour rapide (←/→)	—	Avance/Retour rapide (←/→)	RECHERCHEAVANT/ ARRÊRE(←/→)	—	—	—
13	-PRESET+←→	SAUT AVANT/ARRÊRE (↔/→)	—	SAUT AVANT/ARRÊRE (↔/→)	—	SAUT AVANT/ARRÊRE (↔/→)	—	—	—

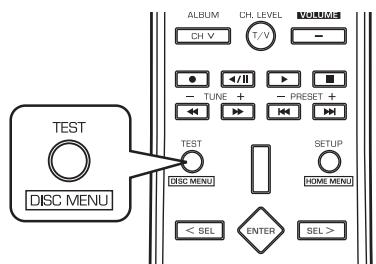

14	TEST REC MENU	Menu	—	—	—	MENU DISQUE	—	—	—
15	SETUP HOME MENU	—	—	—	—	MENU PRINCIPAL	—	—	—
16	CURSOR CONTROL	CURSEUR Haut/Bas	—	—	—	CURSEUR Haut/Bas	—	—	—
	ENTER	ENTRER	—	—	—	ENTRER	—	—	—

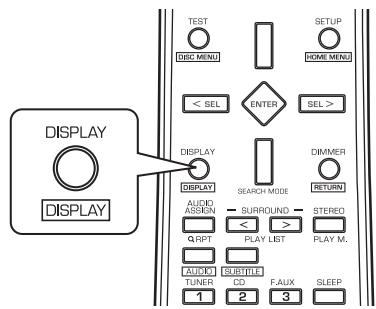

17	DISPLAY DISPLAY	—	—	—	—	AFFICHAGE	—	—	—
18	DIMMER RETURN	—	—	—	—	Retourer	—	—	—
19	AUDIO ASSIGNON	REPETER	—	—	—	REPETER	—	—	—
	Q.RPT
20	SURROUND- < >	Liste de lecture Haut/Bas (>/<)	—	—	—	Liste de lecture Haut/Bas (>/<)	—	—	—
21	STEREO PLAY M.	—	—	—	—	Mode de lecture	—	—	—
22	AUDIRE	—	—	—	—	Audio	—	—	—
23	SUBTITLE	—	—	—	—	SOUS-TITRAGE	—	—	—
24	VIDEO 4 0 ~ 9, +10	—	Numérique	Numérique	—	Numérique	Numérique	Numérique	Numérique
25	SLEEP DOCK M.	Mode station d'accueil	—	—	—	—	—	—	—

■ Remarques :
- Certaines fonctions sur chaque composant peuvent ne pas etre disponibles ou agissant diferemment.
- Aussi, selon les types des composants disponibles pour la touche DEVICE (composants), certaines fonctions peuvent ne pas etre disponibles ou agissant différemment.
- Pour plus de détails, reportez-vous au mode d'emploi de chaque composant.

COMPOSANTS FONCTIONNANT A LA TELECOMMANDE

1. Il faut entrer le code configuration pour chaque composant, à l'exception pour ce récepteur. Pour plus de détails, voir "Entrer un code configuration" à la page 16.
2. Allumez le composant à contrôle.
3. Appuyez sur la touche DEVICE, de la télécommande, correspondante au composant à contrôler.

4. Pointez la télécommande vers le capteur du composant à contrôle puis appuyez sur la touche correspondante à la fonction souhaitation.

5. Cette télécommande ne fonctionne pas avec des composants ne disposant pas de capteur de télécommande.

PORTEE DE LA TELECOMMANDE

• Orientez la télécommande vers le capteur à une distance d'environ 7 mètres (23 pieds) et des angles de 30 degrés.

MISE EN PLACE DES PILES

• Si la télécommande ne fonctionne plus, les piles doivent être remplacées. La mise en place des nouvelles piles doit se faire rapidement (quelles minutes) après le retrait des piles usées.

• Si les piles usées restent longtemps dans la télécommande ou si cette dernière reste sans piles pendant une plus longue durée, sa mémoire sera effacée. Si cela arrive, vous devez la reprogrammer.

• Retirez le couvercle.

1. Mettez en place deux piles ("AAA", 1,5 V) en respectant les polarités.

• Retirez les piles si vous n'allez pas utiliser l'appareil pendant une longue durée.
• N'utilisez pas des piles rechargeables (de type Ni-Cd).
• N'utilisez que des piles alcalines.

UTILISATION DE LA TELECOMMANDE

• Cette télécommande peut contrôrer 8 composants différents.
• Avant d'utiliser un composant audio et video autre que ce recepteur à l'aide de cette télécommande, il faut d'abord entre le code configuration pour chaque composant.
• Pour l'utilisation de la télécommande, le code "000" a été méorisé en usine pour la touche équipement "DOCK" pour la station d'accueil Sherwood pour iPod, "CD" pour un lecteur CD Sherwood, "BD" pour un lecteur Sherwood BD/DVD et "TV" pour télé Sherwood. Ainsi, vous n'avez pas à entrer le code pour chaque équipement Sherwood, à moins que le code ne marche pas.

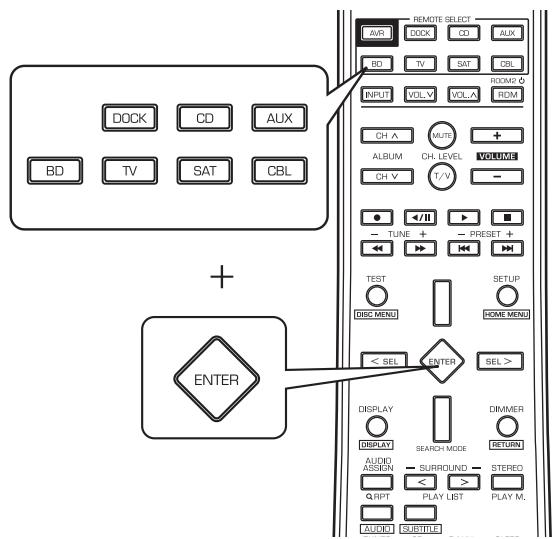

Entrer un code configuration

1. Allumez le composant à contrôle.
2. Recherche le code configuration en fonction du type et la marque du composant, se référer à la "Table des Codes configuration" de la page 61.
3. Maintenez enfoncées en même la touche ENTER et la touche DEVICE du composant pendant plus qu'une seconde.

• Le témoin SET va clignoter une fois.

■ Remarque :

• La touche "AVR" n'est disponible pour aucun composant audio à l'exception pour ce récepteur.

• Entre un code à trois chiffres, en dirigeant la télécommande vers le capteur du composant

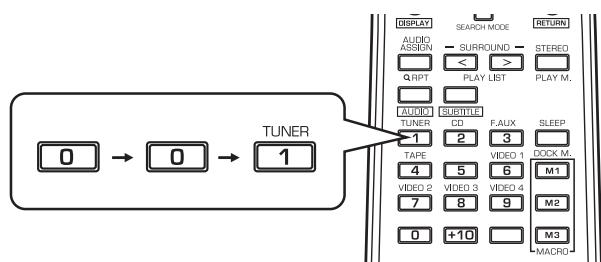

Exemple : Pour entrer "001".

• Si le code entrée est correct, le témoin va clignoter deux fois.
• Pour s'assurer que le code configuration est correct, appuyez sur la touche POWER ON (ou STANDBY). Si le composant s'éteint, le code configuration est correct.
• Si le composant ne s'éteint pas, repêze les étapes 2 à 4, en essayant chaque code jusqu'à ce que vous trouviez un code qui marche avec votre composant.

Remarques :

• Si le témoin SET ne clignote pas deux fois, répétez les étapes 3 à 4 en essayant de rentrer le même code.

• Les fabricants peuvent utiliser des codes configuration différentiers pour la même catégorie de produit. Pour cette raison, il est important de vérifier si le code entrer fait fonctionner le plus de touches possible. Si seulement quelques touches fonctionnent, vérifie avec un autre code s'il fait fonctionner plus de touches.

• Répétez les étapes 1 à 4 ci-dessus pour chaque composant.

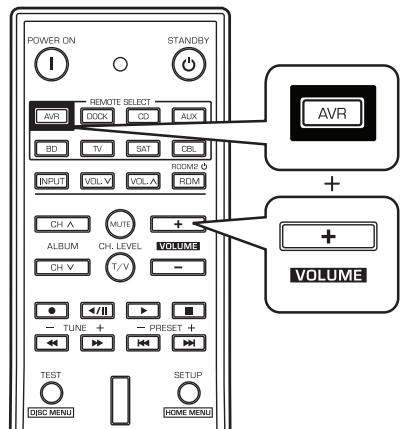

Utilisation de la fonction punch-through (transfert force)

Cette télécommande peut être programmée pour manipuler le volume audio ou le volume et/ou les canaux télé sans avoir à reselectionner le composant parmi les 8 composants contrôlés par cette télécommande.
Par exemple, étant donné que le récepteur sera probablement utilisé pour contröler le système audio en regardant la télé, il se peu que vous souhaitiez contrôler le volume du récepteur alors que la télécommande est réglée sur la télé.
- Pour programmermer cette télécommande pour le contrôle de volume AUDIO en punch-through, maintenez enforcées les touches “AVR” et “VOLUME +” pendant plus qu'une seconde.

• Si la programmation est correcte, le témoin va clignoter deux fois.
• Pour programmermer cette télécommande pour le contrôle de volume ou les canaux telé en punch-through, maintenez enfoncées les touches "TV" et "VOLUME +" ou "CH ∧" pendant plus qu'une seconde.

Remarque :

• Si vous utilisez l'un des fonctions volume AUDIO et TV en punch-through, vous ne pouvez pas utiliser l'autre.

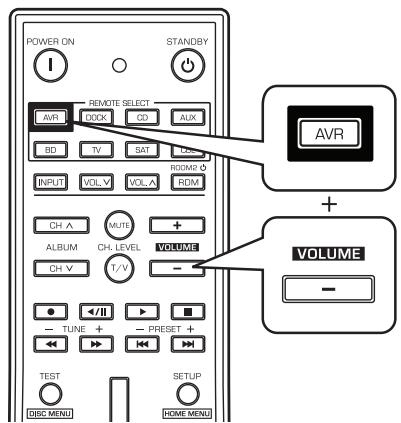

Annulation de la fonction punch-through

• Pour annuler le contrôle de volume AUDIO en punch-through, maintenez enfoncées les touches "AVR" et "VOLUME -" pendant plus qu'une seconde.

• Si l'annulation est correcte, le témoin SET va clignoter deux fois.
• Pour annuler le contrôle de volume ou les canaux télé en punch-through, maintenez enforcées les touches "TV" et "VOLUME -" ou "CH ∨" pendant plus qu'une seconde.

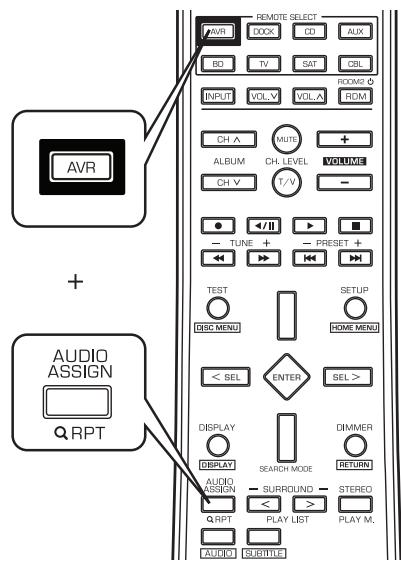

Annulation de toutes les fonctions punch-through

Maintenez enfoncées les touches “AVR” et “AUDIO ASSIGN” pendant plus qu'une seconde.

• Si l'annulation de toutes les fonctions punch-through est correcte, le témoin SET va clignoter deux fois.

Programmation d'une fonction macro

• La fonction macro permet de programmer une série de touches (jusqu'à 10) de cette télécommande sur une seule touche.

• On peut memoriser jusqu'à trois séquences de commandes macro différentes dans les touches "M1", "M2" et "M3".

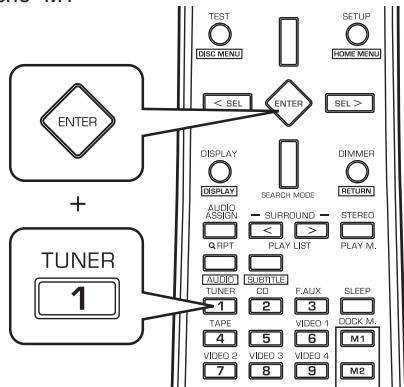

• Maintenez enforcée les touches “ENTER” et l'une des trois touches numériques (“1” à “3”) correspondant aux touches “M1” à “M3” pendant plus qu'une seconde.

Exemple : Pour programmer une série de touches dans la touche "M1"

• Si le mode macro est entree, le témoin va clignoter une fois.

• Appuyez sur les touches à programmer dans l'ordre.

■ Remarque :

Voudevezappuyer sur la touche DEVICE avant d'appuyer sur les autres touches.

Exemple : Pour lancer la lecture d'un BD du lecteur de DVD connecté aux prises VIDEO 2 de ce récepteur.

①. Appuyez sur la touche “AVR” pour contrôle ce récepteur.
②. Appuyez sur la touche “POWER ON” pour allumer ce récepteur.
③. Appuyez sur la touche "AVR" pour contrôle ce récepteur.
④. Appuyez sur la touche "VIDEO 2 (7)" pour selectionner la source d'entrée souhaitee.
⑤. Appuyez sur la touche "BD" pour contrôler le lecteur de BD.
⑥. Appuyez sur la touche "POWER ON" pour allumer le lecteur de BD.
⑦. Appuyez sur la touche "BD" pour contrôler le lecteur de BD.
⑧. Appuyez sur la touche “▶” pour commencer la lecture.

1. Appuyez sur la touche "ENTER".

• Si la programmation est correcte, le témoin SET va clignoter deux fois.

Pour annuler un programme macro

• Pour annuler un programme macro, répétez les étapes 1 et 3 ci-dessus en ignorant l'étépe 2.

Pour changer un programme macro

• Lorsqu'un nouveau programme macro est ménorisé dans une touche MACRO à l'aide des étapes 1 et 3 ci-dessus, le programme macro ménorisé dans cette touche est effacé.

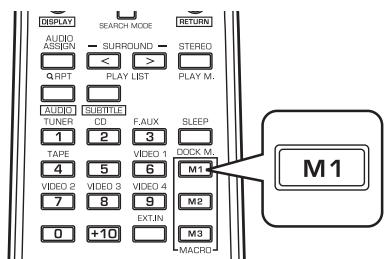

Utilisation d'une fonction macro

• Pointez la télécommande vers le capteur du composant à contrôler puis appuyez sur la touche MACRO souhaitée.

Exemple : Pour appuyer sur la touche "M1".

■ Remarques :

• Les commandes programmées dans les touches MACRO seront transmises à des intervalles de 0,5 seconde. Mais, certains composants sont parfois incapables de réaliser une opération en 0,5 seconde et ne captent donc pas la commande suivante. Dans ce cas, la fonction macro ne contrôle pas le composant correspondant correctement.
  Assurez-vous que la télécommande est dans portée des composants.
• Le contrôle de la fonction macro dépend de l'etat dans lequel se trouve le composant correspondant.

Fonctionnement

■ Remarques :

• Avant d'utiliser le recepteur avec la télécommande fournie, voir "Télécommandes universelles" à la page 13 pour plus de détails sur l'utilisation.
• Avant d'utiliser ce récepteur, il faut effectuer les procédures de configuration système pour obtenir des performances optimes. (Pour plus de détails, voir "Réglages des Menu OSD" à la page 36.)

ECOUTER UNE SOURCE DE PROGRAMMES

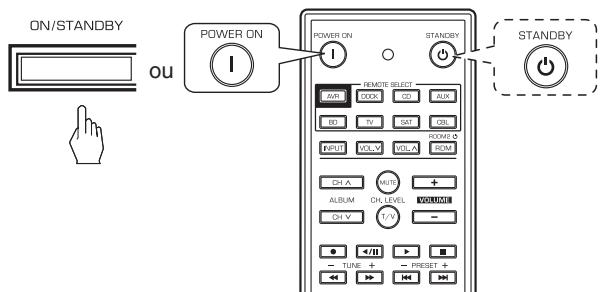

Avant l'utilisation

• Passez en mode Veille.
• Le témoin Veille s'allume en autre.
  Cela signifie que le récepteur n'est pas déconnecté du secteur et qu'une quantité de courant est mise à la disposition de la mise en marche.
• Pour éteindre, appuyez de nouveau sur la touche Marche (POWER). Le courant sera coupé et le témoin Veille (STANDBY) s'éteint.

1. En mode veille, vous pouvez allumer.

• Chaque fois que la touche POWER ON/STANDBY (Marche-arrêt/Veille) du panneau avant est appuyée, le récepteur s'allume pour passer en mode marche (Le témoin Veille s'éteint) ou en mode veille (Le témoin Veille s'allume).

• Appuyez sur la touche Marche (POWER ON) de la télécommande pour passer en mode marche ou appuyez sur la touche Veille (STANDBY) pour passer en mode veille.

• Allumez les enceintes.

• Le témoin enceintes (SPEAKER) s'allume et le son est émis depuis les enceintes connectées aux bornes enceintes.

• Pour écouter en privé à l'aide de casque, appuyez de nouveau sur la touche enceintes (SPEAKER) pour les éteindre.

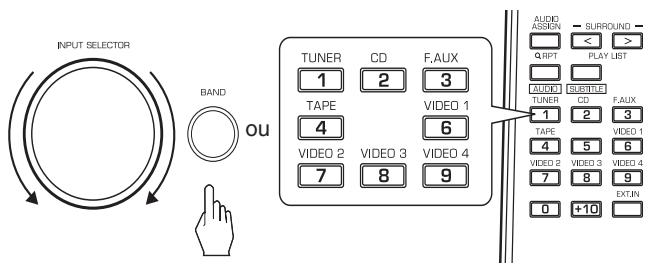

1. Sélectionnez la source d'entrée souhaitatione.

• Chaque fois que le bouton INPUT SELECTOR du panneau frontal est tournée, la source d'entrée change dans cet ordre :

• Chaque fois que la touche BAND (ou la touche TUNER de la télécommande) est appuyée, la bande change dans cet ordre :

$$ \lceil \rightarrow F M S T \rightarrow F M M O N O \rightarrow A M \rceil $$

■ Sélection d'une source entée externe (EXT.IN),

• En fonctions des réglages de l'amplificateur de puissance des canaux surround arrêté et des enceintes surround arrêté, "EXT. IN" et affichée et
  8 (/7/6) signaux analogiques différents issues du composant connecté à cette entrée passent seulement par les circuits volume et peuvent être entendus à travers les enceintes.
• Sélectionnez une source d'entrée pour annuler le fonctionnement de la source externe.
• Ces signaux analogiques peuvent seulement être entendus et non enregistrés.

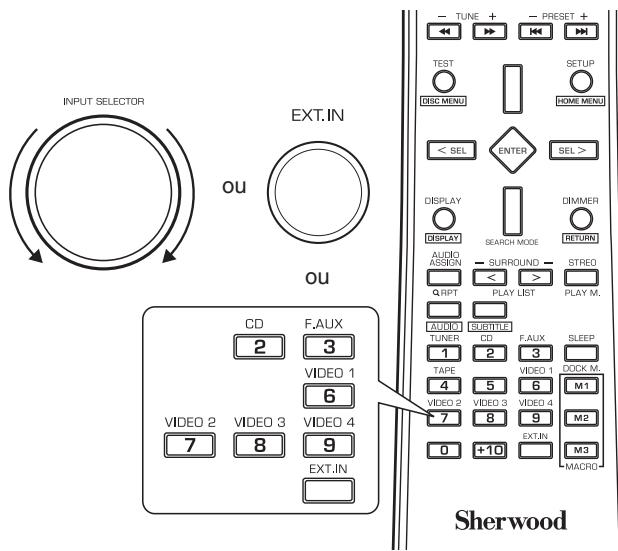

Lorsque la source d'entrée est CD, F.AUX,VIDEO 1 à 4,EXT.IN

• Si AUDIO MODE est régé sur un mode autre que "DIGITAL" pour la source d'entrée correspondante du menu INPUT SETUP, il n'y aura pas d'émission audio à partir de l'entrée numérique sélectionnée. (Pour plus de détails, voir "CONFIGURATION DES ENTREES" à la page 51.)

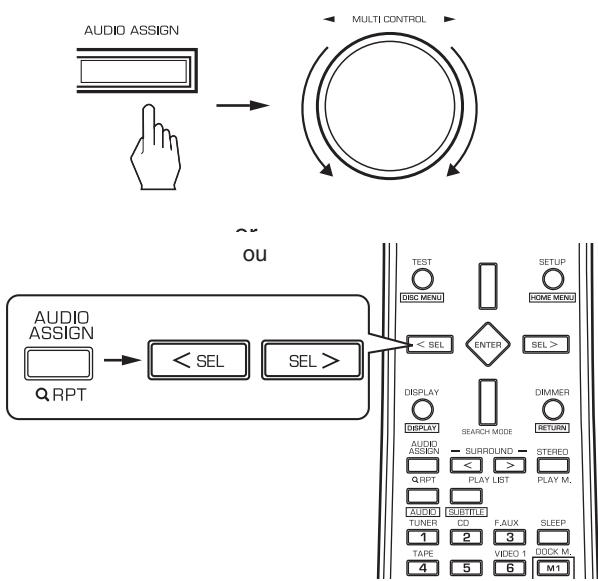

4. Appuyez sur la touche AUDIO ASSIGN.

"AUD ~" sera affichée pendant quelques secondes.
- Pour faire disparaitre "AUD ~", appuyez à nouveau sur AUDIO ASSIGN.

5. Sélectionnez les entrées numériques souhaitées connectées pendant que “AUD ~ “ est affichée.

• Chaque fais que le bouton MULTI CONTROL est tourné ou les touches de déplacement Haut /Bas sont appuyées, l'entrée correspondante est sélectionnée dans cet ordre :

(Pas d'affection)

Remarques :

• Lorsque l'entrée numérique sélectionnée n'est pas connectée, l'entrée numérique va clignoter et aucun son ne sera entendu.
• L'entrée numérique sélectionnée est automatiquement attribuée à la source d'entrée correspondante dans la menu INPUT SETUP (Configuration de l'Entrée). (Pour plus de détails, voir “CONFIGURATION DES ENTREES” à la page 51.)
• Le son issu du composant connecté à l'entrée numérique sélectionnée est entendu independament de la source d'entrée sélectionnée.

6. Lecture depuis le composant sélectionné.

• Pour dire de sources de programmes avec son surround, voir "ECOUTER DES SONS SURROUND" à la page 23.

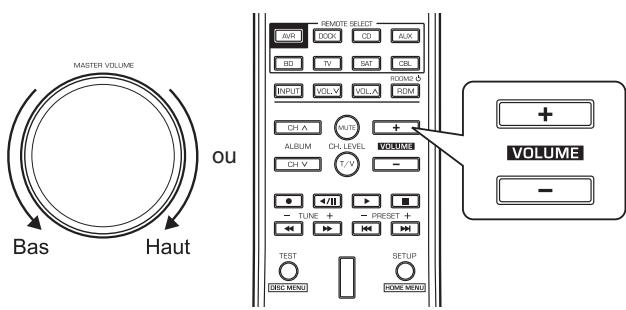

7. Régler le volume global.

Coupure du son

-MUTE"clignote.
- Appuyez de nouveau pour restaurer le niveau de son antérieur.

Utiliser un casque d'écoute

S'assurer que le bouton SPEAKER est mis sur off(arryt).
- Lorsque vous écoutez un programme de source DTS ou Dolby Digital, et si le casque est connecté et que la touche enceintes est sur off (désactivé), le récepteur passée automatiquement en mode downmix 2 canaux. (Pour plus de détails, voir "Mode downmix 2 canaux" à la page 24.)

■ Remarque :

• Faites attention à ne pas régler le volume très fort lorsque vous utilisez des écouteurs.

SONS SURROUND

• Ce récepteur intègue un processeur de signal numérique (Digital Signal Processor) sophistiqué, permettant de créé n'importe qu'elle son d'ambiance dans votre cinédom, avec une qualité sonore optimale.

Modes Surround

Le DTS Digital Surround (aussi appelé DTS) offre 5.1 canaux indépendants et utilise moins de compression pour une reproduction de haute fidélité. A utiliser avec des DVD et CD portant le logo DTS.

DTS-ES™ Discrete 6.1

C'est un format audio numérique 6.1 canaux indépendants avec en plus un canal arrêté surround par rapport à DTS. Les sept canaux audio totalement indépendants fournissant une imagerie sonore spatiale à 360 degrés, parfaite pour les sons issus de canaux surround. A utiliser avec des DVD portant le logo DTS-ES, surtout ceux avec des pistes sonores DTS-ES Discrete.

DTS-ESTM Matrix 6.1

C'est un format audio numérique 6.1 canaux indépendants avec en plus un canal arrêté surround par rapport à DTS à codage matriel. À utiliser avec des DVD portant le logo DTS-ES.

DTS Neo: 6^TM surround

DTS Neo : 6 est une technologie de décodage matriciel offrant une lecture surround à 7.1 canaux à partir de 2 canaux sources. Elle comprend “DTS Neo : 6 Cinema” adaptee pour dire des films et “DTS Neo : 6 Music” adaptee pour dire de la musique.

DTS 96/24

Ce DTS à haute résolution avec une fréquence d'échantillonnage de 96 kHz et une résolution 24 bit fournit que qualité de très grande fidélité. À utiliser avec des DVD portant le logo DTS 96/24.

DTS-HD High Resolution Audio

Développée pour être utilisée avec HDTV, prénant en charge les nouveaux formats de disque Blu-ray et HD DVD, c'est le dernier format audio multicanal de DTS. Il offre jusqu'à 7.1 canaux à 96 kHz de fréquence d'échantillonnage /24 bit de résolution de signal.

DTS-HD Master Audio

Conçu pour tirer avantage de la capacité de stockage supplémentaire offerte par les nouveaux formats des disques Blu-ray et HD DVD, ne nouveau format de DTS offre jusqu'à 7.1 canaux indépendants d'audio non compressé à 96 kHz de fréquence d'échantillonnage /24 bit de résolution de signal

Fabriquésous licence sous les numérodesbrevetsaméricains suivants: 5,451,942;5,956,674;5,974,380;5,978,762;6,226,616;6,487,535; 7,212,872;7,333,929;7,392,195;7,272,567&etd'autresbrevets americains etétrangers émis et en cours. DTS est des marque déposée et les logos DTS,Symbole,DTS-HD et DTS-HD Master Audio sont des marques de DTS,Inc. 1996-2008 DTS, Inc.Tous droits réservés.

Dolby Digital

Dolby Digital est un format de signal numérique multivoies développé par Dolby Laboratories. Les disques portant le logo Dolby Digital comprend des signaux numériques 5.1 canaux. Ceci vous permet de vous vousmettre juste au milieu, comme dans une salle de cinéma ou d'un concert.

Dolby Digital EX

Ce mode estend toute lecture de source 5.1 canaux à 6.1/7.1 canaux. Il convient particulièrement aux pistes sonores Dolby Digital EX qui comprendn un canal arriere encode de façon matricielle. Ce canal ajoute une dimension supplémentaire et fournit un son surround plus enveloppé, parfait pour les effets sonores de rotation et de vol.

Dolby Digital Plus

Développée pour être utilisée avec HDTV, prénant en charge les nouveaux formats de disque Blu-ray et HD DVD, c'est le dernier format audio multicanal de Dolby. Il offre jusqu'à 7.1 canaux à 48 kHz de fréquence d'échantillonnage /24 bit de résolution de signal.

Dolby TrueHD

Conçu pour tirer avantage de la capacité de stockage supplémentaire offerte par les nouveaux formats des disques Blu-ray et HD DVD, ne nouveau format de Dolby offre jusqu'à 7.1 canaux indépendants d'audio non compressé à 96 kHz de fréquence d'échantillonnage /24 bit de résolution de signal Ce récepteur prend en charge des sources 7.1 canaux de 96 kHz.

Ce mode estend toute lecture de source 2 canaux à 7.1 canaux. Il offre un son surround très naturel et homogene qui enveloppe totallyment l'auditeur. Les yeux video, à l'instar de la musique et des films, bénéficient également des effets spatiaux spectaculaires et de l'imagerie intense. Il comprend "Dolby Pro Logic Ilx Movie" adaptée pour dire des films, "Dolby Pro Logic Ilx Music" adaptée pour dire de la musique et "Dolby Pro Logic Ilx Game" adaptée aux yeux.

Dolby Pro Logic II surround

Si vous n'utilise pas d'enceintes surround arrêtre, Dolby Pro Logic Il surround sera utilisé à la place de Dolby Pro Logic Ilx surround. Il comprend Dolby Pro Logic Il Movie, Dolby Pro Logic Il Music et Dolby Pro Logic Il Game comme Dolby Pro Logic Ilx surround.

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double D sont des marques déposées de Dolby Laboratories.

• Les modes suivants appliquent des signaux conventionnels 2 canaux tels que les signaux numériques PCM ou analogiques stéreo sur un proceseur Digital Signal haute qualité pour recréer artificiellement des champs sonores. Sélectionnez l'un des 7 modes surround offerts en fonction de la source de programme à生存.

Theater (théâtre)

Ce mode donne la sensation d'être dans une salle de cinéma regardant un film.

Hall

Ce mode fournit l'ambiance d'une salle de concert avec des sources de musique classique telle queorchestrale ou de chambre ou solo pour instrumentiste.

Stadium

Ce mode fournit l'effet d'un champ sonore etendu pour atteindre l'ambiance d'un vrai stade lors de matches de base-ball ou de foot.

Room

Ce mode cree le champ sonore d'un club de jazz avec ses plafonds bas et ses murs rugueux.

Panorama

Ce mode donne un son dynamique d'un espace large pour rehauser s'impact global de la piste sonore.

Classic

Ce mode donne les effets acoustiques d'une grande salle de concert pour musique classique.

Multi CH Stereo

Ce mode est concu pour la musique de fond. Les canaux surround frontale et arrêté créé une image stéreo qui englobe toute la zone.

• Lorsque les entrées EXTERNAL IN sont utilisées pour la lecture audio d'un décodeur multicanaux supplémentaire pour obtenir un son surround, vous pouvez aussi profiter du son surround correspondant. (Pour plus de détails, reportez-vous au manuel de l'utilisateur du composant à connecter.)

À titre de référence, voici comment reproductive le son de chaque canal en fonction du mode surround :

Modes	Canaux	FRONTAL Gauge/Droite	CENTRE	SURROUND Gauge/Droite	SURROUND arrière Gauche/Droite	SUBWOOFER
DTS-HD HIGH RESOLUTION AUDIO/MASTER AUDIO		O	O	O	O/-	O
DTS, DTS 96/24		O	O	O	-	O
DTS ES DISCRETE/MATRIX		O	O	O	O	O
DTS NEO: 6 CINEMA/MUSIC		O	O	O	O	—(*)
DOLBY DIGITAL PLUS / DOLBY TRUEHD		O	O	O	O/-	O
DOLBY DIGITAL		O	O	O	-	O
DOLBY DIGITAL EX		O	O	O	O	O
DOLBY PRO LOGIC IIx MOVIE/MUSIC/GAME		O	O	O	O	O
DOLBY PRO LOGIC II MOVIE/MUSIC/GAME		O	O	O	-	O
MULTI PCM		O	O	O	O/-	O
Autres Surrounds		O	O	O	O	—(*)
STEREO		O	-	-	-	—(*)
EXTERNAL IN		O	O	O	O	O

(^*) : Le son du canal subwoofer peut etre reproduit en fonction de la configuration du subwoofer.
- En fonction de la configuration des enceintes et le nombre de canaux encodés, etc., le son issu des canaux correspondants ne peut être reproduit. (Pour plus de détails, voir “CONFIGURATION EQ DES ENCEINTES / PIECES” à la page 43.)

ECOUTER DES SONS SURROUND

■ Remarques :

• Pour obtenir des performances optimes, avant toute lecture surround, effectuez d'abord la procEDURE de configuration des enceintes, etc. dans le menu Configuration. (Pour plus de détails, voir "CONFIGURATION EQ DES ENCEINTES / PIECES" à la page 43.)
• Lors de lecture de signaux numériques à partir de sources de programmes Dolby Digital ou lors de selection de mode surround tel que Dolby Pro Logic II /Dolby Pro Logic IIx Music, vous pouvez ajuster leurs paramétres pour obtenir un effet surround optimum. (Pour plus de détails, voir “CONFIGURATION DES PARAMETRES AUDIO” à la page 57).
• Lorsque EXTERNAL IN est selectionnée comme source d'entrée, si le mode audio est.Reglé sur "Analog", les modes surround ne peuvent pas'être selectionnés. (Pour plus de détails, voir " Sélection de Audio Mode" à la page 53.)

Sélectionnez le mode surround auto ou le mode surround manuel en fonction de la manière dont vous allez sélectionné le mode surround.

• Chaque fais cette touche est appuyée, le mode change dans cet ordre : Mode surround auto : Le mode surround optimal sera automatiquement ("AUTO" s'allume.) sélectionné en fonction du format du signal en entrée.

Mode surround manuel : Vous pouvez selectionner un mode surround ("AUTO" s'eteint.) différent parmi les modes disponibles pour le signal en entrée à l'aide du bouton multicommande ou des touches Haut/Bas (> / <) du mode surround.

■ Remarques :

• Mème lorsque le mode surround auto est sélectionné et le même type de format de signal numérique est reçu, le mode surround optimum peut varier en fonction du type d'enceinte s'il est réglé sur "NO" ou pas.
• Lorsque le mode surround auto est selectionné, les modes surround autres que le mode surround optimum ne peut être selectionné.

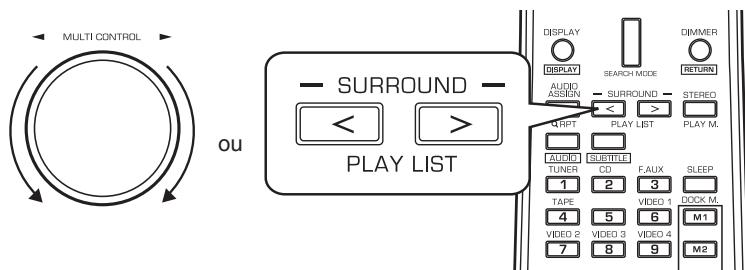

■ Sélectionnez le mode surround manuel en appuyant sur la touche SURROUND MODE du panneau frontal. Sélectionnez le mode surround souhaité.

• Chaque fois que le bouton multicommande est tourné ou des touches Haut/Bas (> / <) du mode surround sont appuyées, le mode surround change en fonction du format du signal en entrée dans cet ordre :

Format du signal en entrée	Mode surround disponible
Sources Dolby Digital Plus	DOLBY DIGITAL +
Sources Dolby TrueHD	DOLBY TRUEHD
Sources Dolby Digital EX 6.1 canaux, sources Dolby Digital 5.1 canaux	<DOLBY DIGITAL EX, DOLBY D + PLIIx MUSIC>, (DOLBY D + PLIIx MOVIE), DOLBY DIGITAL
Sources Dolby Digital 2 canaux	<DOLBY PLIIx MOVIE, DOLBY PLIIx MUSIC, DOLBY PLIIx GAME>, [DOLBY PLII MOVIE, DOLBY PLII MUSIC, DOLBY PLII GAME]
Sources DTS-HD High Resolution Audio	DTS-HD HI RES
Sources DTS-HD Master Audio	DTS-HD MSTR
Sources DTS ES Discrete/Matrix 6.1 canaux	<correspondant au mode DTS ES, DTS + PLIIx MUSIC>, (DTS + PLIIx MOVIE), DTS,
Sources DTS, sources DTS 96/24	correspondant au mode DTS, <DTS + NEO:6, DTS + PLIIx MUSIC>, (DTS + PLIIx MOVIE)
Sources PCM (multicanaux) *	MULTI PCM, <DOLBY PLIIx MOVIE, DOLBY PLIIx MUSIC>
sources PCM (2 canaux), sources Analogiques stéréo	<DOLBY PLIIx MOVIE, DOLBY PLIIx MUSIC, DOLBY PLIIx GAME>, [DOLBY PLII MOVIE, DOLBY PLII MUSIC, DOLBY PLII GAME], NEO:6 CINEMA, NEO:6 MUSIC, THEATER, HALL, STADIUM, ROOM, PANorama, CLASSIC, MULTI-CH STEREO

• En fonctions des réglages de l'enceinte surround arrêté, certains modes surround peuvent être sélectionnés ou pas comme suit :
  < > : Possible uniquement lorsque I'enceinte surround arriere n'est pas reglee sur "No".
  [ ]: Possible uniquely sometime l'enceinte surround arrête est reglee sur "No".
  (: Possible uniquely lorsque I'enceinte surround arriere est reglee sur "2 Channel".
  *: En fonction du format du signal en entrée, les modes Dolby Pro Logic IIx peuvent ne pas être seLECTIONNés.

Suite

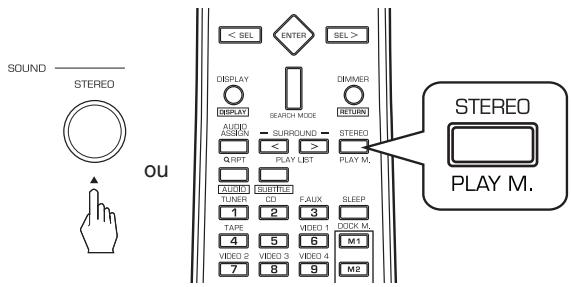

Pour annuler le mode surround pour une lecture stéreo

• En fonction du format du signal en entrée, l'un des modes stéréo ou downmix 2 canaux est sélectionné.
• Pour annuler, l'un des modes stéréo ou downmix 2 canaux, Sélectionnéz le mode surround à l'aide du bouton multicommande du panneau frontal ou des touches Haut/Bas (> / <) du mode surround de la télécommande.

Mode downmix 2 canaux

• Ce mode permet aux signaux multivoies encodés en format DTS ou Dolby Digital, etc. d'être démultiplexés en 2 canaux frontaux et d'être reproduits via deux enceintes frontales seulement ou via un casque.
• Lorsque la touche SPEAKER (enceintes) est mise sur off (désactivé) pour pouvoir écouter avec un casque lors de lecture de signaux numériques multivoies depuis des sources DTS ou Dolby Digital, etc., il passse automatiquement en mode downmix 2 canaux.

Réglage du niveau de chaque canal à l'aide de tonalités de test

• Le niveau de volume de chaque canal peut être régle à l'aide de la fonction TEST TONE (tonalités de test).
  ■ Remarque : Lorsque la touche enceintes (SPEAKER) est mise sur off (désactivé), la fonction TEST TONE (tonalités de test) ne marche pas.

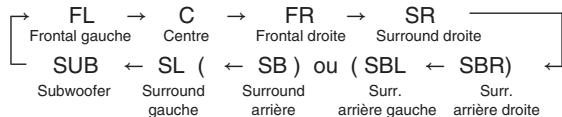

1. Passez en mode tonalités de test.

• Le mode tonalités de test s'affiche et un son sera émispendant 2 secondes par chaque canal de chaque enceinte dans l'ordre suivant :

• Si le paramètre d'une enceinte est "No", le test de tonalité du canal correspondant ne se fait pas.
• (:): Mais reste possible en fonction du canal surround arrêtésil est régle sur "2 Channel" ou "1 Channel (gauche)".

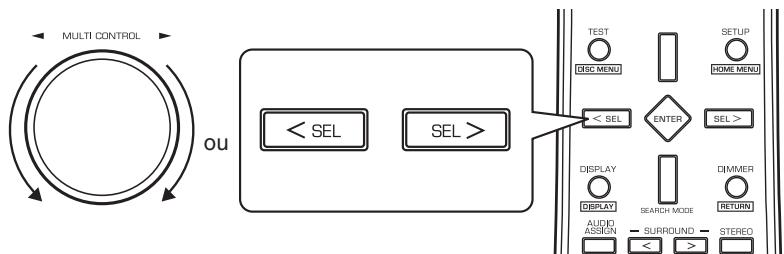

2. Réglez le niveau de volume de chaque canal comme vous le souhaitez de manière que toutes les enceintes seront entendues comme ayant le même niveau.

• Vous pouze selectionner le canal souhaite à l'aide du bouton multicommande (CONTROL) Haut/Bas ou à l'aide des touches de déplacement Haut/Bas

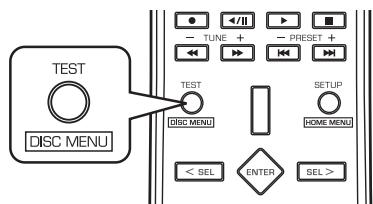

3. Annulez la fonction tonalités de test.

Régler le niveau du canal courant

• Àpres avoir régèle le niveau de chaque canal à l'aide des tonalités de test, réglez les niveaux en fonction des sources des programmes ou selon vos goûts.
• Vous pouvez régler le niveau du canal courant comme vous le souhaitez. Les niveaux régés sont simplement mémorisés dans la mémoire utilisateur ("CAL"), et non dans les positions mémoire prérgéées ("MOVIE (Film)", "MUSIC (Musique)").

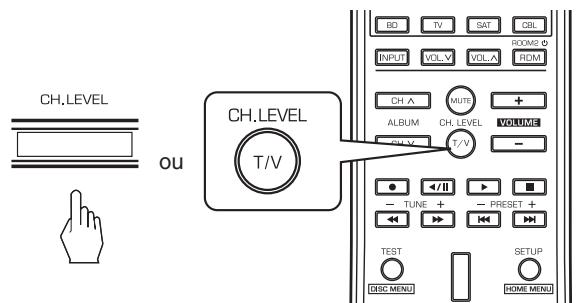

1. Appuyez sur la touche Niveau de canal (CH. LEVEL).

• Alors le mode mémoire ("CAL", "MOVIE", etc.) sera affchépendant quelques secondes.
• Lorsque le mode mémoire ou niveau de canal disparait, appuyez de nouveau sur cette touche.

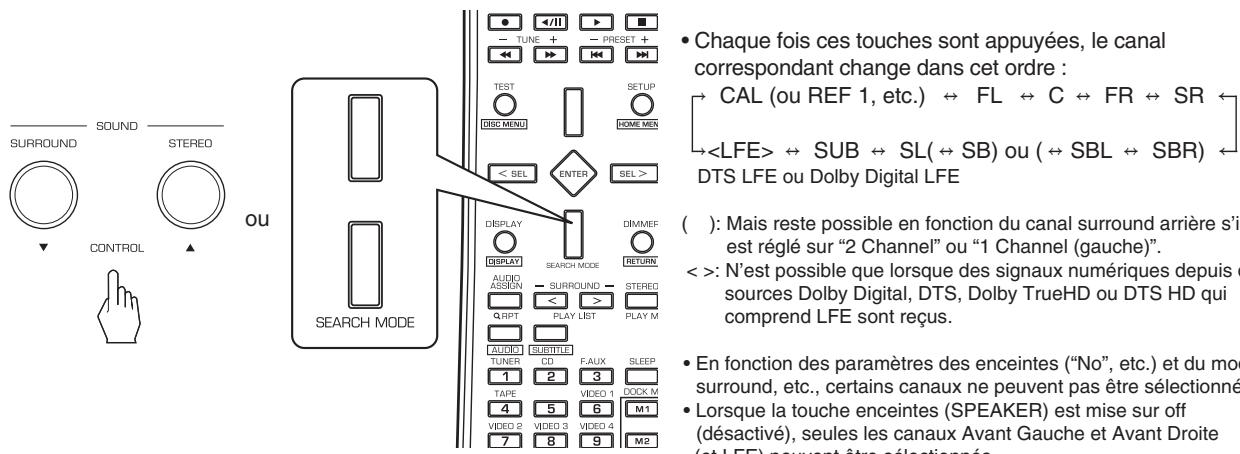

2. Sélectionnéz le canal souhaïte.

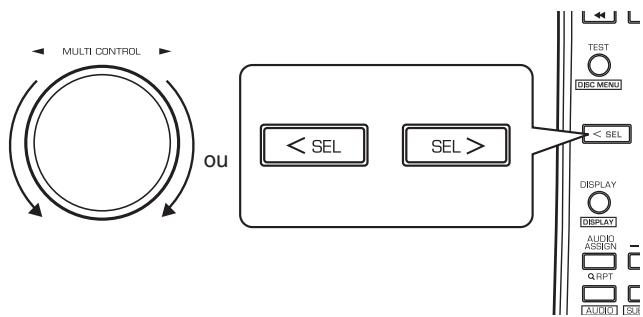

3. Reglez le niveau du canal sélectionné comme vous le souhaitez.

• La plage de réglage du niveau LFE (Effets BASSE fréquence) va de -10 à 0 dB et les niveaux des autres canaux va de -15 à +15 dB.
• En général, nous recommendons de régler le niveau LFE sur 0 dB. (Bien que, le niveau LFE recommendé sur quelques logiciels DTS plus récents est de -10 dB.) Diminuez les valeurs si les niveaux recommendéssemblant trop élevés.

4. Repétez les étapes 2 et 3 ci-dessus pour régler chaque niveau de canal.

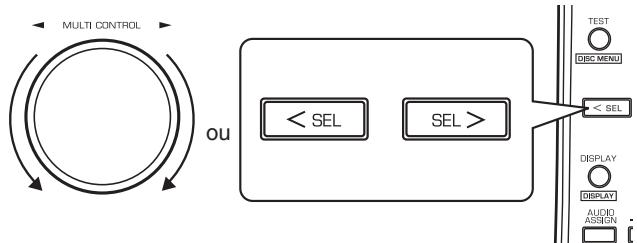

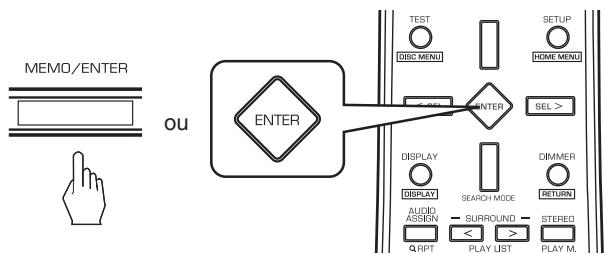

Mémorisation des niveaux de canaux régés

• Vous pouze memoriser les niveaux de canaux régles dans les positions mémoire prérglées ("MOVIE", "MUSIC") et les rappeler quand vous voulez.
• Àpès avoir effectué les étapes 1 à 4 dans la procédure “Régler le niveau du canal courant” à la page 25, appuyez sur la touche (MEMORY/) ENTER.

• "MOVIE" se met à clignoter pendant quelques secondes

• Sélectionnéz une parmi Film ou Musique.

• Si la mémoire préréglée disparaît, refaîtes l'étape 1 ci-dessus.

• Confirmez votre sélection.

• Les niveaux de canaux régés sont à présent mémorisés dans la mémoire sélectionnée.

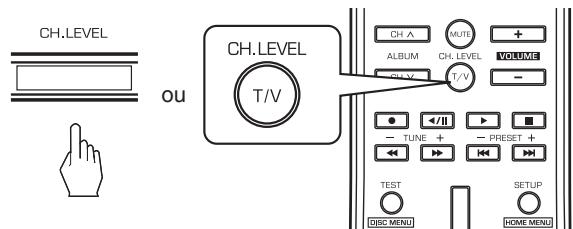

Rappeler les niveaux de canaux mémorisés

1. Appuyez sur la touche Niveau de canal (CH. LEVEL).

• "CAL" (ou "MOVIE", etc.) sera affché pendant quelques secondes.

• Si le mode mémoire disparaît, appuyez de nouveau sur cette touche.

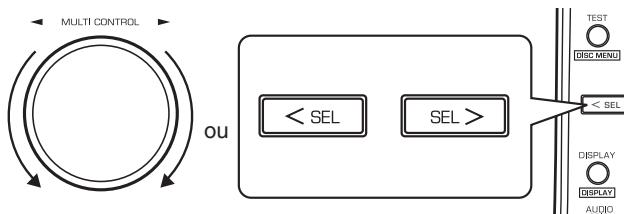

• Sélectionnéz une parmi Film ou Musique.

• Les niveaux de canaux mémorisés dans la mémoire de préréglages sélectionnée sont rappelés.

ECOUTER DES EMISSIONS RADIO

Recherche automatique

1. Sélectionnez la bande souhaïtée.

• Chaque fais cette touche est appuyée, la bande change dans cet ordre :

• Si les émissions FM stéreo sont mauvaises à cause des faibles signaux de transmission, Sélectionnez le mode FM mono pour réduire le bruit, dans ce cas les émissions FM seront écoulés en monaural.

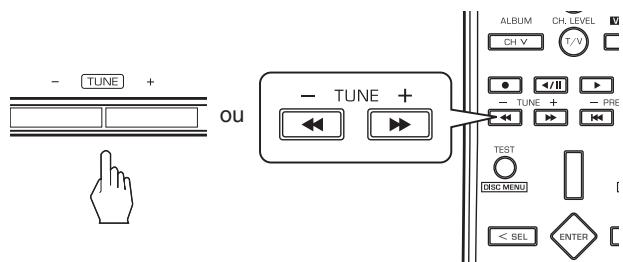

2. Appuyez sur les touches TUNING Haut (+)/ Bas (-) pendant plus de 0,5 seconde.

F

TUNE 89

MHz

• Le symponiseur se met à la recherche et s'arrête des qu'il trouve une station de signal suffisamment puissant. La fréquence trouvée ainsi que l'indication "TUNE" seront affichées.
• Si la station trouvée n'est pas celle que vous souhaitez, il suffit simplement de répéter cette opération.
• Les stations de faibles signaux sont ignorées durant la recherche automatique.

Recherche manuelle

• La recherche manuelle est pratique lorsque vous connaissiez déjà la fréquence de station.
• Àprous la sélection de la bande souhaitée, appuyez plusieurs fois sur les touches TUNING Haut (+) / Bas (-) jusqu'à ce que la fréquence souhaitée soit atteinte.

Balayage automatique des stations prerégliées

• La fonction balayage automatique des stations préréglées recherche automatiquement les stations FM seulement et les ménorise.
• Pendant l'écoute d'émission radio FM ou AM, maintenez enforcée la touche (MEMORY/) ENTER pendant plus de 2 secondes.

L'indication "AUTO MEM" se met a clignoter et le récepteur démarre le préréglage.
- Pour arrêté le prépréglage, appuyez de nouveau sur cette touche.
- On peut<memoriser jusqu'à 30 stations FM.

Remarques :

• Les stations FM à faible signal ne peuvent pas être mémorisées.
• Pour memoriser les stations AM ou des stations faibles, effectuez la procédure "Préréglage Manuel" à l'aide de "Recherche manuelle".

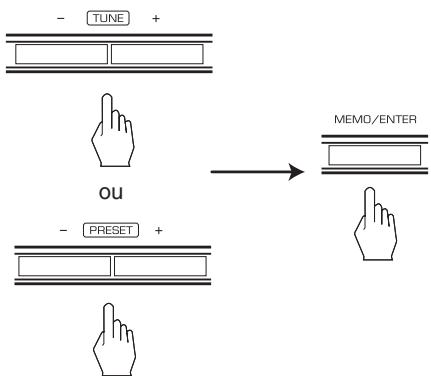

Préroglage Manuel

• Vous pouvez<ménoriser jusqu'à 30 stations souhaitées.
• Sélectionnez une station en effectuant la procédure de recherche automatique ou manuelle.

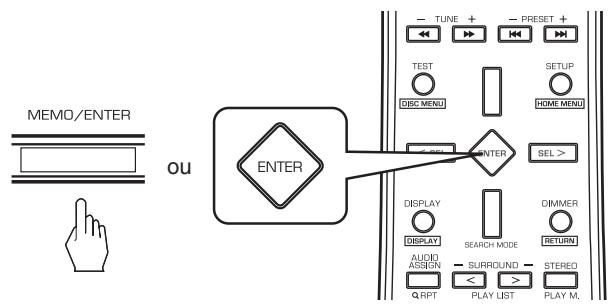

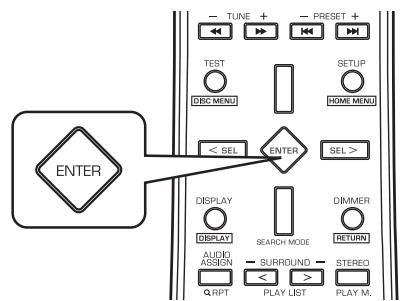

• Appuyez sur la touche (MEMORY/) ENTER.

• "MEM" se met à clignoter pendant quelques secondes.

• Sélectionnez le numéro de préréglage souhaité (de 1 à 30) et appuyez sur la touche (MEMORY/) ENTER.

• La station est à créé méorisée.
• La fréquence qui vient d'être mémorisée efface l'ancienne fréquence se trouvant dans la même position mémoire.

• Si l'indication "MEM" s'eteint, recommence à partir de l'etape 2 ci-dessus.

• Repétez les étapes 1 à 3 ci-dessus pour memoriser d'autres stations.

FONCTION DE SAUVEGARDE DE MEMOIRE

Les éléments suivants, régles avant d'eteindre le récepteur, sont mémorisés.

• Paramétres du sélecteur de source (INPUT SELECTOR)
• Paramètres du mode Surround
  Stations Preregles, etc.

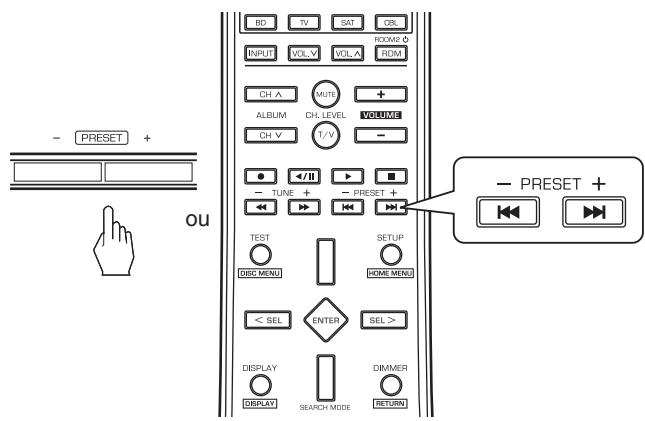

Se syntoniser à une station préréglée

• Àprous avoir sélectionné tuner comme source d'entrée, seLECTIONNZ le numero de la station préreglee souhaïée.

Syntoniseur RDS (Option régionale dans certains pays Européens, etc.)

ECOUTER DES EMISSIONS RDS (FM SEULEMENT)

RDS (Radio Data System) est une méthode d'envoi de signaux d'informations en même temps que les signaux de transmission. Notre tuner est capable de traduire ces signaux et d'afficher leurs informations. Ces codes contiennent les informations suivantes. Le nom du Programme de Service (PS), la liste des Types de Programmes (PTY), des informations concernant la circulation routière (TA), l'heure actuelle (CT), les nouvelles des stations (RT).

■ Remarque :

• Dans les autres pays, la fonction recherche RDS n'est pas disponible.

Recherche de RDS

• Utilisez cette fonction pour rechercher et recevoir automatique des stations offrant des services RDS.
• En mode FM, Sélectionnez le mode Recherche de RDS.

• Chaque fais cette touche est appuyee, le mode Recherche change dans cet ordre :
  [ \rightarrow \text{RDS SRCH} \rightarrow \text{TP SRCH} \rightarrow \text{PTY SRCH} \rightarrow \text{OFF} ]

• Lorsque "RDS SRCH" est affichée.

• Le tuner recherche automatiquement les stations offrant des services RDS et le nom de la station est affché.
• Si aucune station RDS n'est trouvée, "NO RDS" est affché.
• Si "RDS SRCH" ne s'affiche pas, recommence à partir de l'etape 1 ci-dessus.

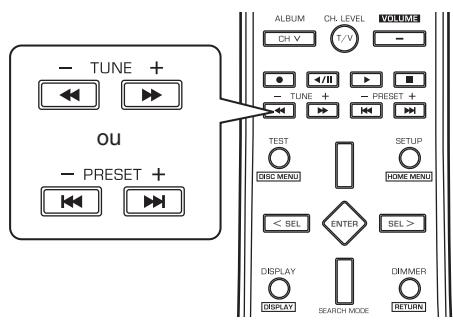

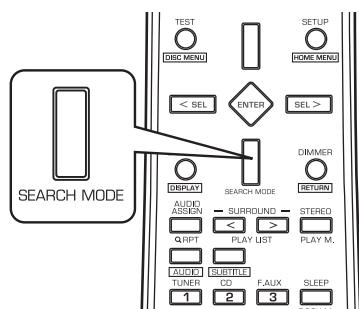

Recherche de TP

Utilisez cette fonction pour rechercher et recevoir automatiquement des stations diffusant des informations routières.

1. En mode FM, selectionnez le mode Recherche TP.

• "TP SRCH" s'affiche.

• Lorsque "TP SRCH" est affichée.

• Le tuner recherche automatiquement les stations diffusant des informations routières.
• "NO TRAFF" est affché lorsque le signal est trop faible ou il n'y a aucune station diffusant des informations routières.
• Si "TP SRCH" ne s'affiche pas, recommence à partir de l'étape 1 ci-dessus.

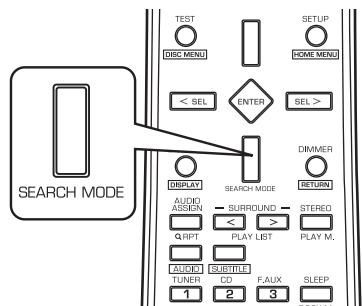

Recherche de PTY

Utilisez cette fonction pour rechercher et recevoir automatique des stations par type de programmes.
1. En mode FM, Sélectionnez le mode Recherche PTY.

"PTY SRCH"s'affiche.

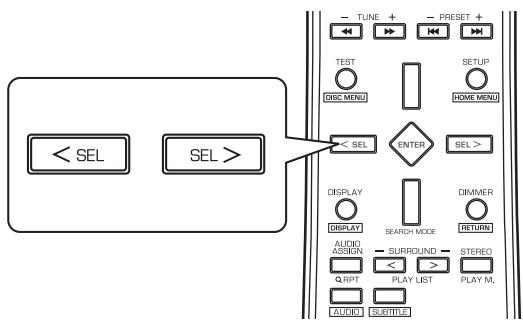

1. Lors de l'affichage de "PTY SRCH", sélectionnez le type de programme souhaité.

• Chaque fois ces touches sont appuyées, l'un des 32 différents types de programmes est sélectionné. (NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M, OLDIES, FOLK M, DOCUMENT, TEST, ALARM, NONE)

• Si "PTY SRCH" ne s'affiche pas, recommence à partir de l' étape 1 ci-dessus.

• Lors de l'affichage du type de programme souhaité.

• Le tuner recherche automatique les stations offrant des services PTY.
• Si aucune station n'est trouvée, "NO PROG" est affché.

AFFICHAGE

• En mode FM,

• Chaque fais la touche DISPLAY est appuyée, le mode d'affichage change dans cet ordre :

• Si les signaux sont trop faibles ou siaucun service RDS n'est disponible, alors l'une des indications suivantes sera affichee:"NO NAME", "NO PTY", "NO TIME" ou "NO TEXT".

ENREGISTREMENT

• Les signaux analogiques à partir de sources externes (EXTERNAL IN) et les signaux numériques à partir de sources HDMI IN, optiques (OPTICAL) ou coaxiales (COAXIAL DIGITAL IN) peuvent être écoulés mais non enregistrés.
• Lorsque vous enregistrez des signaux analogiques à partir de CD, F.AUX, VIDEO 2 à 4, assurez-vous de sélectionner l'entrée analogue ANALOG pour le MODE AUDIO. (Pour plus de détails, voir " Sélection de Audio Mode" à la page 53.)
• Les réglages volume et sonorité (graves, aigus) n'ont aucun effet sur les signaux d'enregistrement

Copie depuis des composants video sur VIDEO 1

1. Sélectionnez parmi VIDEO 2/(iPod) ~ 4, sauf VIDEO 1, comme source d'enregistrement.

1. Démarrez l'enregistrement sur VIDEO 1.

2. Démarrez la lecture sur l'entrée souhaitation.

3. Les signaux audio et video depuis de l'entrée souhaitation seront copés vers VIDEO 1 et vous pouvez les regarder sur le poste télé et les écouter aux enceintes.
   Pour enregistrer des signaux audio

4. Connectez les prises d'entree/sortie AUDIO IN/OUT de "VIDEO 1" aux équipements d'enregistrement audio tels qu'un lecteur de cassettes, un enregistrureur MD, etc., et selectionnee tunes, CD, F.AUX, TAPE, BT et VIDEO 2/(iPod)~4 comme source d'enregistrement. Vous pouvez ensuite enregistrer les signaux audio a partir de l'entree selectionnee.

ENREGISTREMENTS AUDIO NUMÉRIQUE A L'AIDE D'ENREGISTREUR MD

• Vous ne pouvez obtenir une grande qualité d'enregistrement audio numérique sans conversion des signaux originaux que lorsque la sortie OPTICAL DIGITAL OUT de ce récepteur est connectée à l'entrée OPTICAL DIGITAL IN d'un enregistrateur MD ou d'un graveur CD. Voir "RACCORDEMENT DES COMPOSANTS VIDEO", "RACCORDEMENT DE COMPOSANTS AUDIO" et "RACCORDEMENT DES ENTREE ET SORTIES NUMERIQUES" aux pages 5 à 7 et le mode d'emploi de l'enregistrateur MD ou du graveur CD.

■ Remarques :

• Les signaux audio numériques (injectés dans les entrées OPTICAL ou COAXIAL DIGITAL IN) (pas les entrées HDMI IN) peuvent être produits depuis OPTICAL DIGITAL OUT.
• En fonction du format des signaux audio numériques, certains signaux numériques ne peuvent pas etre reproduits a partir de la prise de sortie optique OPTICAL DIGITAL OUT.
• L'enregistrement audio numérique est possible à partir des sources de programmes d'audio numérique telles que CD, MD, certains DVD, etc.
• Certaines restrictions d'enregistrement de signaux numériques existent. Pour connaître les restrictions lors d'enregistrentes numériques, se reporter au mode d'emploi de l'équipment d'enregistrement numérique.

1. Sélectionnez CD, F.AUX, VIDEO 1~4, EXT.IN comme source d'enregistrement.

1. Pour effectuer un enregistrement numérique, Sélectionnez l'entrée numérique comme source d'entrée de signal numérique.

■ Remarques :

• Si Mode Audio est réglé sur un mode autre que le mode "Digital" de la source d'enregistrement correspondante dans le menu INPUT SETUP (Configuration de l'entrée), les signaux audio numériques ne seront pas produits et l'enregistrement n'aura pas lieu. (Pour plus de détails, voir "Lorsque la source d'entrée est CD, F.AUX, VIDEO 1 à 4, EXT.IN" à la page 20, et " Sélection de Audio Mode" à la page 53.)

3. Démarrez l'enregistrement sur le composant connecté à la sortie OPTICAL DIGITAL OUT.

1. Démarrez la lecture sur l'entrée souhaitation.

AUTRES FONCTIONS

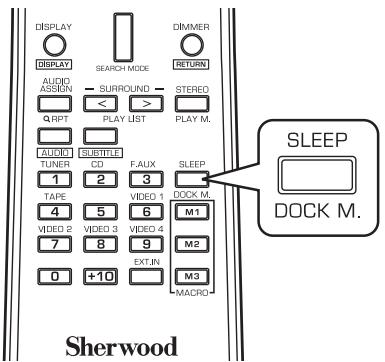

Utilisation de la mise en veille automatique

• La mise en voille automatique permet au système de continuer à fonctionner pendant une certaine durée avant son arrêt automatique.
• Pour régler le récepteur à s'arrête automatiquement après une certaine durée.

• Chaque fais cette touche est appuyée, le temps sommeil change dans cet ordre :

Lorsque you utilisez la minuterie sometime, * s'allume.
- Lorsque vous utilisez la mise en veille automatique, l'afficheur fluorescent devient faiblement éclairé.

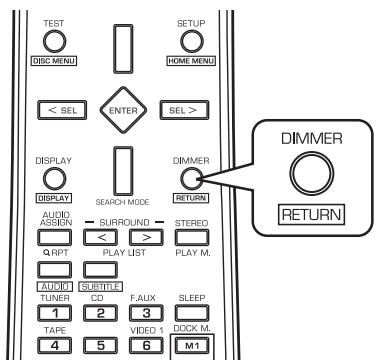

Réglage de la luminosité de l'afficheur fluorescent

• Chaque fais cette touche est appuyée, la luminosité de l'afficheur fluorescent change dans cet ordre :

• En mode affichage OFF (désacté), l'appui sur n'imprime qu'elle touche rétablit le mode affichage ON (activé)

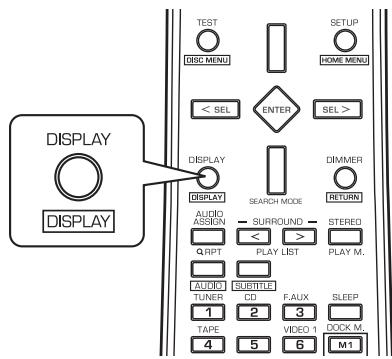

Afficher l'etat de fonctionnement

Durant la lecture,

• Chaque fais cette touche est appuyée, le mode d'affichage change dans cet ordre :

• Si la fonction recherche RDS est disponible dans votre pays, pour plus de détails sur le mode information FM, voir "AFFICHAGE" à la page 30.

LECTURE DE SOURCE ROOM 2

• Cette fonction permet la lecture d'une source dans la piece principale et la lecture d'une autre source dans une autre piece en même temps.

■ Remarques :

• Les signaux analogiques à partir de sources externes EXTERNAL IN et les signaux numériques ne peuvent pas été reproduits dans différentes pièces, donc pas de lecture dans différentes pièces.
• Seuls les signaux video (composite) peuvent être produits dans différentes pieces.
• Lorsque EXTERNAL IN est selectionnee comme entree principale, si la source MAIN est selectionnee comme entree ROOM 2, chaque signal ne peut etre écoute dans une piece différente (ROOM 2).
• Mème lorsque ce récepteur passe en mode veille, dans ce cas "R2" reste allumé, cela signifie que seuls les circuits ROOM 2 fonctionnent, et la source ROOM 2 peut être lue de façon indépendante.
• Pour economiser l'énergie, arrêtez la fonction ROOM 2 lorsque vous ne l'utilise pas.

Utilisation des touches du panneau avant

1. Appuyez sur la touche ROOM 2 pour passer en mode ROOM 2.

• ROOM 2 ~ sera affichée pendant quelques secondes.

• Lorsque le mode de réglage ROOM 2 disparaît, appuyez de nouveau sur la touche ROOM 2.

• Sélectionnéz le mode souhaïté lorsque le mode de réglage ROOM 2 est affchéé.

• Chaque fais ces touches sont appuyées, le mode change dans cet ordre :

ROOM 2 \~ : Pour activer/désactiver la fonction ROOM 2. (ROOM 2 mode)

↓ IN ~ : Pour désir la source ROOM 2 souhaïée.

(entreER ROOM 2)

↓ VOL\~ : Pour régler le niveau de volume

(volume ROOM 2) l'amplificateur attribué à "Surr arrêté' Room 2" ou "Room 2".

■ Remarques : Lorsque le mode ROOM 2 est régé sur OFF, l'entrée ROOM 2 et le volume ROOM 2 ne peuvent pas être sélectionnés.

1. Réglez le mode sélectionné comme souhaïté.

■ Sélection du mode ROOM 2.

ON (Activé) : Pour activer la fonction ROOM 2.("R2" s'allume)

OFF (Désactivé) : Pour la désactiver. ("R2" s'étéint)

■ Sélection de l'entrée ROOM 2.

• Vous pouvez selectionner la source ROOM 2 parmi, TUNER, CD, F.AUX, TAPE, VIDEO 1 à VIDEO 4.

■ Sélection du volume ROOM 2.

• Vous pouvez régler le volume de l'amplificateur de puissance attribué à "Surr arrêté Room 2" ou "Room 2" lorsque les bornes des enceintes ROOM 2 sont connectées à des enceintes dans une piece différente. (Pour plus de détails, voir " Sélection de AMP Assign" à la page 41).

• Démarrez la lecture sur le composant relatif à la source ROOM 2.

Utilisation des touches de la télécommande

1. Pour activer la fonction ROOM 2.

Universal

ROOM2

RDM

• ROOM 2 ~ sera affichée pendant quelques secondes.
• Chaque fais cette touche est appuyée, le mode ROOM 2 change dans cet ordre :

ON (Activé) : Pour activer la fonction ROOM 2.

("R2" s'allume).

OFF (Désactivé) : Pour la désactiver. ("R2" s'eteint).

Remarques :
- Lorsque le mode ROOM 2 est régle sur OFF, le volume ROOM 2 ne peut pas être sélectionné.

2. Sélectionnez ROOM2 comme source d'entrée.

Universal

INPUT

• Chaque fois la touche "INPUT" est appuyée, la source d'entrée ROOM 2 peut être可以选择 parmi, TUNER, CD, F.AUX, TAPE, VIDEO 1 ~ VIDEO 4.

3. Régler le volume ROOM 2.

Universal

V

• Pour régler le volume de l'amplificateur de puissance attribué à "Surr Back ↔ Room 2" ou "Room 2". (Pour plus de détails, voir " Sélection de AMP Assign" à la page 41).

4. Demarrez la lecture sur le composant relatif à la source ROOM 2.

Réglages des Menus OSD

• Le menu OSD (On-Screen Display (affichage à l'écran)) est un menu de configuration qui est affiché à l'écran télé permettant une manipulation facile. Dans la plupart des cas, vous n'aurez à faire cela qu'une seule fois durant l'installation et l'agencement de vos enceintes, et nécessite rarement des modifications ultérieures.

Le menu OSD comprend 6 menus principaux : configuration système, configuration EQ enceintes / piece, configuration des entrées, configuration multi pieces, configuration audio et video avancée. Ces menus contiennent plusieurs sous-menus.

■ Remarques :

Le menu OSD et l'OSD momentané ne peuvent être affichés que via la sortie DMI MONITOR OUT. Toutefois, lorsque Mise à l'échelle video est régée sur HDMI Bypass et que les signaux video proviennent de HDMI IN, l'OSD momentané ne peut être affiché via HDMI MONITOR OUT. (Pour plus de détails, voir " Sélection de Mise à l'échelle video" à la page 53.)
Lorsque you effectuez des opérations OSD, I'etat de l'opération correspondante sera également affiché sur I'afficheur fluorescent.

Ainsi, dans le cas ou le menu OSD ne s'affiche pas sur la TV, effectuez la procEDURE d'installation, en regardant l'état de opérations correspondantes sur l'affeur fluorescent. (Pour plus de détails, reportez-vous à "Configuration des menu" à la page 38).

Parcourir les menus OSD

• Les explications données ici supposent que vous utilisez les touches de la télécommande pour effectuer les opérations de configuration. Mais vous peuvent également utiliser les touches du panneau avant.

Les touches du panneau avant qui correspondent à ceux de la télécommande sont illustrées ci-dessous.

Touches de la télécommande	SETUP HOME MENU	ENTER		< SEL	SEL>
Touches du panneau frontal	SETUP	MEMO/ENTER	SURROUND SOUND STEREO CONTROL	MULTI CONTROL

1. Affichez le menu à l'écran.

• Le menu principal sera affché.
• Appuyez de nouveau sur cette touche pour masquer le menu.

2. Sélectionnez le menu souhaité en se servant des touches de déplacement Haut /Bas.

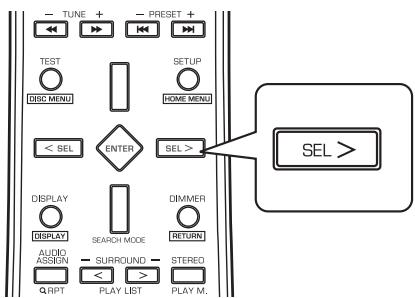

3. Entrez au menu souhaité en se servant de la touche de déplacement Droite.

• Pour returner au menu précédent, utilisez la touche de déplacement Gauche.

■ Sélection de Configuration Systeme

■ Sélection de Configuration EQ enceintes / piece

■ Sélection de Configuration des entretres

■ Sélection de Configuration multi pieces

■ Sélection de Configuration audio

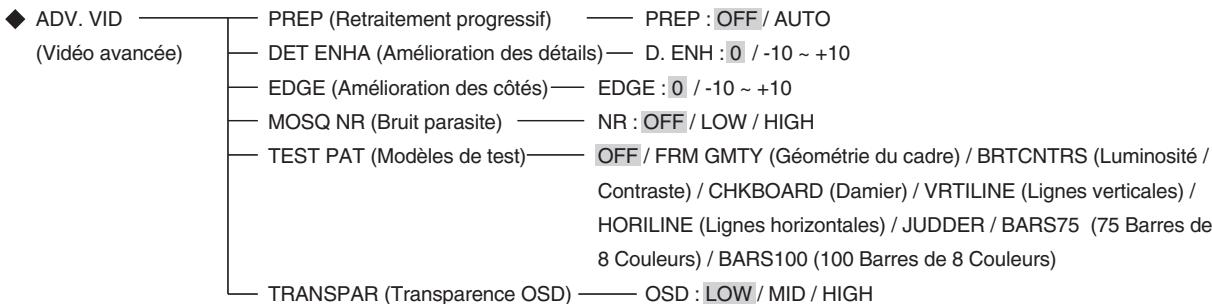

■ Sélection de Configuration video avancée

• Pour plus de détails sur les configurations, voir les pages en .
• Reglez les paramètres dans chaque catégorie selon vos préférences.
• Lorsque la touche SETUP est appuyée au niveau d'un sous-menu, le menu écran disparait.

Configuration des Menu

Suite

1: Pour plus de détails sur les configurations, reportez-vous aux instructions correspondantes dans Régliages des Menu OSD
2: Il yaura des valeurs de réglage lorsqu'UNIT est régée sur FT(pied).
*3: En fonction de la source d'entrée, certains éléments ne peuvent pas'être SéLECTIONNÉS.

• AMP Assign : Pour attribuer les canaux surround arrêté (ATTRIBUTION AMP) de l'amplificateur de puissance correctement en fonction de comment utiliser les enceintes.
• Subwoofer Mode : Pour désirir le mode subwoofer souhaïte.
• HDMI Audio Output : Pour reproductive les signaux audio numériques à partir du connecteur de la sortie HDMI MONITOR OUT.
• Tone Control: Pour régler la tonalité (graves et aigues).
• Cinema EQ : PourCHOISIR le mode cinema EQ souhaite.
  Momentary OSD : Pour activer/désactiver l'OSD qui affiche l'état correspondant à l'opération momentanée.

• Save/Recall : pour mémoriser toutes les valeurs des menus OSD dans dans la mémoire ou pour rappeler les valeurs mémorisées.

• Utilisez les touches Haut /Bas pour selectionner l'élément souhaité, puis appuyez sur la touche Droite pour acceder au menu de réglage.

1. Utilisez les touches Haut/Bas pour regler l'élement sélectionné comme souhaité, puis appuyez sur la touche ENTER.

• La valeur du réglage sera marquée par “@K”
• Lorsque la touche Gauche(▲) est appuyée, vous retournez au menu précédent.

Suite

Sélection de AMP Assign

• L'amplificateur de puissance des canaux surround arrêtre peut alimenter les enceintes surround arrêtre, les enceintes ROOM 2 ou les enceintes frontales capables d'assurer la bi-amplification. En fonction de la manière dont les enceintes vont être utilisées, vous doivent attribuer l'amplificateur de puissance correctement. (Pour plus de détails, voir "RACCORDEMENT DES ENCEINTES" à la page 8 et "RACCORDEMENT DES SORTIES ROOM 2" à la page 10.)

Sur Back Room 2 : lorsque vous connectez ce recepteur aux enceintes surround arriere et ROOM 2, l'amplificateur de puissance alimente automatiquement les enceintes surround arriere ou les enceintes ROOM 2 en fonction de la fonction ROOM 2 si elle est activee ou pas.

Bi AMP : Pour alimenter les enceintes avant capables d'assurer la bi-amplification lors de la connexion à ces dernières des canaux avant et SURROUND BACK/MULTI.

Surround Back : Pour alimenter les enceintes arriré lors de la connexion à ces dernières des canaux SURROUND BACK/MULTI.

ROOM 2 : Pour alimenter les enceintes ROOM 2 lors de la connexion à ces dernières des canaux ROOM 2.

Sélection du mode SUBWOOFER

• Le mode "Subwoofer Plus+," n'est valide que lorsque "Front" et "Center" sont régles sur "Full Range" et "Subwoofer" est régle sur "YES" dans le menu Configuration EQ enceintes / piece. (Pour plus de détails, voir "CONFIGURATION EQ DES ENCEINTES / PIECES" à la page 43.)

Normal : Lorsque les signaux de basses fréquences des canaux sont régles sur "Full Range" sont produits unquivalent à partir de ces canaux. Dans ce mode, les signaux de basses fréquences qui sont produits a partir du canal subwoofer sont uniquement les signaux de basses fréquences LFE (de sources multivoies qui contiennent un canal LFE (effets de basses fréquences), appelé aussi canal ".1") et les canaux non régles sur "Full Range".

Subwoofer Plus+: Lorsque les signaux de basses fréquences des canaux sont régés sur “Full Range “ sont produits simultanément à partir de ces canaux et du canal subwoofer. Dans ce mode, la gamme de basses fréquences s'étend uniformément dans la salle, mais en fonction de la taille et de la forme de la salle des interférences peuvent survenir et diminuents le volume réel de la gamme de basses fréquences.

Selection de la sortie HDMI Audio Output

• Une connexion HDMI peut accepter des signaux video numériques non compressés et des signaux audio numériques.

En fonction des signaux audio numériques à l'entrée de HDMI IN s'ils sont issus de la sortie HDMI MONITOR OUT de ce récepteur ou non, vous doivent regardier la sortie audio HDMI correctement.

Speaker : Pour ne pas produit de signaux audio numériques HDMI à partir de la sortie HDMI MONITOR OUT de ce récepteur, ‡ cela peut dire que ces signaux sont écoulés à partir des enceintes connectées à ce récepteur.

HDMI Passthrough : Pour reproduce de signaux audio numériques HDMI à partir de la sortie HDMI MONITOR OUT, cela peut dire que ces signaux sont écoutés à partir des enceintes de la télé.

Remarque:

Lorsque la sortie audio HDMI est reglee sur HDMI Pasthrough, aucun son n'est produit des enceintes connectees a ce recepteur (sauf pour les enceintes ROOM 2) meme si une source d'entree est selectionnee.

Sélection du contrôle de tonalité

On (acté) : Pour régler la tonalité à votre goût. ("DIR" s'eteint).

↓

Off (désactivé): Pour écouter de sources de programme sans effet de tonalité. ("DIR" s'allume).

Réglage de la sonorité (graves et aigues)

• Vous pouvez régler la tonalité uniquement lorsque Tone Control est sur ON (activée).
  ① Utilisez les touches de déplacement Haut /Bas pour sélectionner la tonalité souhaitée, puis appuyez sur la touche Droite pour pour acceder au menu réglage.
  ② Tilisez les touches de déplacement Haut /Bas pour pour régler la tonalité sélectionnée.
• Le niveau de tonalité peut êtrecision dans l'intervalle -10 à +10 dB.
• En général, nous recommendons de régler les graves et aigues sur 0 dB (niveau plat).
• Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes.

Suite

Sélection de Cinema EQ

On (activé) : Pour compenser les sons aiguus et perdants dans des films.

Off (désactivé) : Pour désactiver la fonction cinema EQ.

Sélection de l'OSD momentané

On (activé) : Pour activer la fonction OSD qui affiche momentanément l'etat correspondant à chaque opération sur cet apparéil.

Off (désactivé) : Pour la désactiver.

Remarque :

• Le menu OSD et l'OSD momentané ne peuvent être affichés que via la sortie DMI MONITOR OUT.

Mais, lorsque la Mise à l'échelle video est réglée sur HDMI Bypass, ilns ne peuvent pas etree affiches via la sortie HDMI MONITOR OUT. (Pour plus de détails, voir "Sélection de Mise à l'échelle video" à la page 53.)

Sélection de Mémoriser/Rappeler

• Vous pouvez memoriser toutes les valeurs des menus OSD dans la position mémoire 1 ("Save 1") ou mémoire 2 ("Save 2") et les rappeler quand vous en avez besoin.

Save 1 : pour mémoriser toutes les valeurs des menus OSD dans la position mémoire 1 .

↓

Save 2 : pour les mémoriser dans la position mémoire 2.

Recall 1: pour rappeler les valeurs méorisées dans la position mémoire 1.

↓

Recall 2 : pour rappeler les valeurs méorisées dans la position mémoire 2.

CONFIGURATION EQ DES ENCEINTES / PIECES

• Àprous avoir installé le récepteur et connecté tous les composants, vousdezregler les enceintes pour obtenir lessons acoustiques optimaux en fonction de votre environnement et de la disposition des enceintes.
• Meme lorsque vous changez les enceintes et leurs emplacements ou leurs dispositions, vous devez aussi régler leur configuration.
• Lorsque you effectuez la procEDURE Auto Setup (Configuration Auto), vous devez aussi effectuer les procédures Speaker Configuration, Speaker Crossover, Speaker Distance et Channel Level setup.

BACK

Auto Setup

NEXT

• Auto Setup : Pour effectuer automatiquement la configuration des enceintes et du niveau canal.
• Room EQ : Pour désir le mode room EQ souhaité.
• Speaker Configuration : Pour régler les enceintes en fonction de si elles sont connectées ou pas.
• Speaker Crossover : Pour sélectionner la fréquence du crossover.
• Speaker Distance : Pour entrer la distance entre la position d'écoute et chaque enceinte, cela permet de définir automatiquement le temps de retard et d'obtenir une lecture surround optimale.
• Channel Level : Pour régler les niveaux du canal et les mémoriser dans les positions mémoires prédéfinitiones.

Sélection de Auto Setup

• La Configuration auto (Auto Setup) vous permet d'éviter les réglages fastidieux des enceintes et garantir un bon surround. La Configuration auto a la capacité de fournir un environnement d'écoute optimal à l'emplacement d'écoute de votre piece. Vous doivent connecter le microphone fourni au jack SETUP MIC pour que ce récepteur puisse analyser les informations émises à la suite d'un ensemble de tonalités de test émises par le micro, il peut alors configurer automatiquement la distance, le niveau sonore et la réponse en fréquence du crossover et de chaque enceinte.
• Vous pouvez personnaliser vos enceintes et les niveaux des canaux en entrant manuellement les paramétres, effectuez " Sélection de Configuration des enceintes" à la page 46, " Sélection de Crossover des enceintes" à la page 47, " Sélection de Distances des enceintes" à la page 48 et " Sélection de Niveau des canal" à la page 49.
• Une fois la Configuration Auto terminée, réglez le room EQ (égalisation de piece) comme vous le souhaitez. (Pour plus de détails, voir " Sélection de Room EQ" à la page 45.)

Preparatifs

①. Vérifiez que les enceintes sont bien connectées au récepteur.
- Si vous subwoofer dispose de réglage de volume et de fréquence de crossover, réglez le volume à mi-course et la fréquence du crossover à la valeur maximale ou le filtré passée-bas sur off (déactivé).
②. Connectez le microphone fourni au jack SETUP MIC du panneau avant. (Pour plus de détails, voir “PRISE SETUP MIC (MICRO DE CONFIGURATION)” à la page 12.)

■ Remarques :

• Pour la Configuration Auto n'utilise pas un microphone autre que celui fourni avec ce récepteur, car ce microphone est spécialement concu pour ce récepteur.

• Déconnectez le microphone une fois vous aurez terminé la procédure de configuration auto.

• Posez le microphone sur une surface plate, à l'emplacement de la position d'écoute.

• Si possible, montez le microphone sur un trépied etc. pour qu'il soit à la même hauteur que vos oreilles quand vous étés assist à la position d'écoute.
  Assurez-vous qu'il n'y a pas d'obstacles entre le microphone et les enceintes.

Suite

1. Utilisez les touches Haut/Bas pour selectionner Auto Setup, puis appuyez sur la touche Droite.

1. Appuyez sur la touche Droite pour lancer la procédure de configuration auto.

• Des tonalités de test puissantes sont émises successivement puis lorsqu'une série de procédures de configuration auto serait terminée, l'indication “COMPLETED” sera affichée.
• Pour arrêté la procédure de configuration auto en cours, appuyez sur la touche Gauche.

Dans le cas ou la procédure de configuration auto est arrêtée avant que l'indication "COMPLETED" ne soit affichée, les résultats de chaque réglage ne peut être méorisé.

• S'il y a un problème de connexion avec une enceinte ou le microphone, un message d'erreur sera affché. Dans ce cas, éteignez le récepteur, vérifie les connexions et réessayer la procédure de configuration auto.

■ Remarques :

• Eloignez les bébés et les tous petits de la salle car les tests de sonorité émettent dessons trop forts.
• Pour obtenir les valeurs résultats possibles, voirlez à ce que le plus grand silence régne dans la pierce tout au long des opérations de configuration auto.

Si les bruits ambiants sont importants, les résultats ne seront pas satisfaisants.

1. Pour mémoriser les résultats, appuyez sur la touche Droite.

2. Les résultats seront alors mémorisés et le menu Speaker/Room EQ Setup sera affchéé.
   Lorsquela touche Gauche est appuyee pour selectionner "CANCEL", les résultats ne seront pas memorisés.

3. Vérifie les résultats de chaque menu de configuration (menu Speaker Configuration à la page 46, menu Speaker Crossover à la page 47, menu Speaker Distance à la page 48 et menu Channel Level pour le mode "Calibrate" à la page 49).
4. Si les résultats ne sont pas satisfaisants, vous pouze réessayer la procédure de configuration auto ou vous pouvez personneliser vos enceintes et les niveaux des canaux en entrant manuellement les paramètres. (Pour plus de détails, voir " Sélection de Configuration des enceintes" à la page 46, " Sélection de Crossover des enceintes" à la page 47, " Sélection de Distances des enceintes" à la page 48 et " Sélection de Niveau des canal" à la page 49.)

Sélection de Room EQ

• Le room EQ est un type d'égaliser de piece pour vos enceintes. En fonction des caractéristiques acquistiques de votre salle mesurées par la Configuration Auto, le room EQ (égaliser de salle) règle automatiquement la réponse en fréquence de vos enceintes.
• Nous recommendons l'utilisation d'un room EQ (égaliser de piece) si vos enceintes sont de marques et tailles différentes pour quelques canaux ou si vous salle a des caractéristiques acoustiques particulières, telles que murs, meubles, dimensions ou forme de la piece.

Remarque :

• Pour utiliser le room EQ, vous doivent d'abord mesurer les caractéristiques acquistiques de votre piece en effectuant la configuration auto. (Pour plus de détails, voir " Sélection de Auto Setup à la page 43.)

• Utilisez les touches Haut /Bas pour selectionner Room EQ, puis appuyez sur la touche Droite pour acceder au menu de réglage.

1. Utilisez les touches Haut/Bas pour selectionner le mode EQ souhaite, puis appuyez sur la touche ENTER.

On (activé) : Pour régler la réponse en fréquence de vos enceintes à la valeur la plus plate.

↓

Off (désactivé) : Pour désactiver le room EQ (égaliseur de piece).

• Lorsque la touche Gauche est appuyée, vouseturnez au menu précédent.

Sélection de Configuration des enceintes

1. Utilisez les touches Haut /Bas pour sélectionner Configuration des enceintes, puis appuyez sur la touche Droite pour acceder au menu de réglage.

1. Utilisez les touches Haut /Bas pour selectionner l'objet souhaite, puis appuyez sur la touche Droite pour acceder au menu de réglage.
2. Utilisez les touches Haut /Bas pour régler l'enceinte sélectionné comme souhaitée, puis appuyez sur la touche ENTER.

Yes/No : Sélectionne celle souhaïée en fonction de l'enceinte si elle est connectée ou pas.

2 Channel/1 Channel (Left) : Sélectionne celle souhaïée en fonction du nombre d'enceintes connectées aux canaux SURROUND BACK/MULTI.

• Lorsque la touche Gauche est appuyée, vouseturnez au menu precedent.

■ Remarques :

• Lorsque les enceintes ne sont pas régliées sur "No", vous doivent regardier leurs distances par rapport à la position d'écoute et des fréquences du crossover en fonction des caractéristiques de leurs fréquences. (Pour plus de détails, voir " Sélection de Crossover des enceintes" à la page 47 et " Sélection de Distances des enceintes" à la page 48.)
• Lorsque "Surround" est reglé sur "No", "Surr back" ne peut être réglé sur "2 Canal" ou "1 Canal (gauche)".

• Lorsque l'amplificateur de puissance des canaux surround arriere est attribué à "Bi AMP" ou "Room 2", le "Surr Back" ne peut être sélectionné. (Pour plus de détails, voir " Sélection de AMP Assign" à la page 41).

• Repetez les étapes 2 et 3 ci-dessus jusqu'à ce que toutes les enceintes soient régles comme souhaite.

Sélection de Crossover des enceintes

• Reglez correctement la fréquence du crossover en fonction des caractéristiques des fréquences des enceintes connectées. (Pour plus de détails concernant les caractéristiques des fréquences, reportez-vous au mode d'emploi des enceintes).
• Si la gamme de fréquences de vos enceintes est entre 100 Hz et 20 kHz, la fréquence du crossover devrait être 100 Hz (ou légèrement plus élevé).

• Les basses fréquences qui sont au dessous de la fréquence du crossover doivent être reproduites par le subwoofer ou les enceintes frontales qui sont régliées sur FULL RANGE ( quand le subwoofer n'est pas utilisé).

• Utilisez les touches Haut /Bas pour selectionner Crossover des enceintes, puis appuyez sur la touche Droite pour acceder au menu de réglage.

1. Utilisez les touches Haut /Bas pour selectionner l'élément souhaite, puis appuyez sur la touche Droite pour entre sa valeur de réglage.

■ Remarque :

• Vous ne pouvez pas sélectionner le subwoofer alors que les enceintes sont régliées sur "No".

• Utilisez les touches Haut /Bas pour régler la fréquence du crossover souhaïée, puis appuyez sur la touche ENTER

• Vous pouvez régler la fréquence du crossover entre 40 et 250 Hz.

• Sélectionnez "Full Range" lorsque l'enceinte可以选择 peut reproduir totalement les basses fréquences inférieures à 40 Hz.

• Lorsque la touche Gauche est appuyée, vouseturnez au menu précédent.

• Repetez les étapes 2 et 3 ci-dessus jusqu'à ce que les fréquences du crossover soient régées comme souhaité.

Sélection de Distances des enceintes

1. Utilisez les touches Haut /Bas pour selectionner Distances des enceintes, puis appuyez sur la touche Droite pour acceder au menu de réglage.

1. Utilisez les touches Haut /Bas pour selectionner l'objet souhaite, puis appuyez sur la touche Droite pour acceder au menu de réglage.

■ Remarque :

• Vous ne pouvez pas sélectionner les enceintes régées sur "No".

• Utilisez les touches Haut /Bas pour régler l'élement sélectionné comme souhaïte, puis appuyez sur la touche ENTER.

■ Sélection de l'unité de mesure
- Vous pouvez désir le mètre ou le pied.
- Une fois l'unité de mesure est choisis, les distances sont automatiquement transformées dans cette unité.

■ Sélection de distance

• Vous pouvez régler la distance entre 0 à 9,0 mètres avec un pas de 0,1 mètre(ou 0 à 30 pieds avec un pas de 0,5 pied).
• Utilisez les touches Haut /Bas pour régler Dles distances.

• Lorsque la touche Gauche est appuyée, vouseturnez au menu précédent.

• Repetez les etapes 2 et 3 ci-dessus jusqu'à ce que toutes les enceintes soient régliées comme souhaité.

A propos de la distance des enceintes

Dans l'idéal, lors d'écoute de sons surround multivoies depuis des sources Dolby Digital ou DTS etc., l'enceinte centrale et les enceintes surround et surround arrêté devraient être à la même distance de la position d'écoute que les enceintes frontales. En entrant les distances entre la position d'écoute et chaque enceinte, les retards de l'enceinte centrale et des enceintes surround et surround arrêté seront automatiquement régés pour créé un environnement d'écoute virtuel de manière que l'enceinte centrale et les enceintes surround et surround arrêté étaient à leurs positions ideales respectivement.

Sélection de Niveau de canal

• Vous pouze régler le niveau du canal courant comme vous le souhaitez. Les niveaux régles sont simplement mémorisés dans la mémoire utilisateur ("Calibrate"), et non dans la mémoire de prérégées ("Save 1(Movie)", "Save 2(Music)").

• Àpres avoir régèle le niveau de chaque canal à l'aide de tonalités de test, réglez les niveaux en fonction des sources de programmes ou selon vos goûts. (Pour plus de détails, voir “Réglage du niveau de chaque canal à l'aide de tonalités de test” à la page 24.)

• Utilisez les touches Haut /Bas pour selectionner Niveau du canal, puis appuyez sur la touche Droite pour acceder au menu de réglage.

BACK

MODE

1. Utilisez les touches Haut /Bas pour selectionner le canal souhaité, pas "MODE"), puis appuyez sur la touche Droite pour entrer sa valeur de réglage.

■ Sélection de LFE (Effets BASSE fréquence)
- Utilisez les touches Haut /Bas pour selectionner le LFE de source de programmes souhaite, puis appuyez sur la touche Droite pour acceder au menu de réglage.
■ Remarque :
- En fonction des paramètres des enceintes ("No", etc.), certains canaux ne peuvent pas être sélectionnés.

1. Utilisez les touches Gauche /Droit pour régler le niveau du canal sélectionné ou la source de programmes LFE comme souhaité.

2. La plage de réglage du niveau LFE (Effets BASSE FRÉquence) va de -10 à 0 dB et les niveaux des autres canaux va de -15 à +15 dB

3. En général, nous recommendons de régler le niveau LFE à 0 dB. (Bien que, le niveau LFE recommandé sur quelques logiciels DTS plus récents est de -10 dB). Diminuez les valeurs si les niveaux recommandéssemblent trop élevés.

4. Lorsque la touche Gauche est appuyée, vouseturnez au menu precedent.

5. Repétez les étapes 2 et 3 ci-dessus pour régler chaque niveau de canal

Suite

Mémorisation et rappel des niveaux de canaux régles.
- Vous pouvez memoriser les niveaux de canaux régés dans les positions de mémoire de prépréglée ("Save 1(Movie)", "Save 2(Music)") et les rappeler quand vous foulez.
1. Utilisez les touches Haut /Bas pour selectionner MODE du menu Niveau de canal, puis appuyez sur la touche Droite pour acceder au menu de réglage.
2. Utilisez les touches Haut /Bas pour selectionner le mode souhaite, puis appuyez sur la touche ENTER.

Calibrate : Pour mémoriser les niveaux de canaux régés dans la mémoire utilisateur.

Save 1(Film) : Pour mémoriser les niveaux de canaux régés dans la position mémoire 1.

Save 2 (Musique): Pour les mémoriser dans la position mémoire 2.

Recall 1(Film): Pour rappeler les niveaux de canaux mémorisées de la position mémoire 1.

Recall 2 (Musique): Pour rappeler les niveaux de canaux mémorisées de la position mémoire 2.

CONFIGURATION DES ENTREES

• Ce menu permet de réaliser différents réglages en fonction des sources d'entrée connectées à ce récepteur.

Sélection des éléments autres que Re-Name (renommer)

1. Utilisez les touches Haut /Bas pour selectionner la source d'entrée souhaitee, puis appuyez sur la touche Droite pour acceder au menu de reglage.

1. Utilisez les touches Haut /Bas pour selectionner l'élément souhaité, puis appuyez sur la touche Droite pour entrer sa valeur de réglage.

■ Remarque :

• En fonction de la source d'entrée, certains éléments ne peuvent pas'être seLECTIONNés.

• Utilisez les touches Haut /Bas pour régler l'élement sélectionné comme souhaïte, puis appuyez sur la touche ENTER.

• Lorsque la touche Gauche est appuyée, vous returnez au menu précédent.

• Utilisez uniquement les touches Haut /Bas pour régler AV Sync.

Suite

■ Sélection de HDMI Assign

• Vous doivent attribuer les entrées HDMI IN connectées à VIDEO 1 ~ VIDEO 4, EXT.IN. (Pour plus de détails, voir “RACCORDEMENT DES COMPOSANTS VIDEO” aux pages 5 et 6.)
• Vous pouvez désir de HDMI 1 à HDMI 3.

■ Remarque :

• Dans le cas ou une entrée HDMI IN est attribuée à deux sources d'entrée ou plus, et que ces dernières sont seLECTIONnées, les signaux video numériques non compressés (et les signaux audio numériques lorsque la sortie numérique HDMI est réglée sur HDMI Passthrough) l'entrée dans le même entrée HDMI IN peut être reproductive à la sortie HDMI MONITOR OUT de ce récepteur.

■ Sélection de Component Assign

• Vous doivent attribuer les entrées COMPOSANTS VIDEO connectées à VIDEO 1 ~ VIDEO 4, EXT.IN. (Pour plus de détails, voir "RACCORDEMENT DES COMPOSANTS VIDEO" aux pages 5 et 6.)
• Vous pouvez désir Composant 1 ~ 2.

■ Remarque :

• Dans le cas où COMPONENT Video IN est attribuée deux sources d'entrée ou plus, lorsque ces dernières sont sélectionnées, les signaux video composante peuvent être visualisés depuis le même COMPONENT Video IN.

■ Sélection de Audio Assign

• Vous doivent attribuer les entrées DIGITAL IN connecté à CD, F.AUX et VIDEO 1 à VIDEO 4, EXT.IN. (Pour plus de détails, voir “RACCORDEMENT DES ENTREES ET SORTIES NUMERIQUES” à la page 7.)
• Vous pouvez désir Optical 1 ~ 2 et Coaxial 1 ~ 2.

Remarque :

• Dans le cas où DIGITAL IN est attribuée deux sources d'entrée ou plus, lorsque ces dernières sont sélectionnées, les signaux audio numériques peuvent être entendu depuis la même DIGITAL IN.

■ Sélection de Video Mode

• En fonction du réglage du mode video, les signaux d'entrée video peuvent être convertis et produits à partir de la sortie HDMI MONITOR OUT

Auto : dans le cas de plusieurs signaux d'entrée video, les signaux d'entrée video sont détectés et le signal d'entrée à réproduire de la sortie HDMI MONITOR OUT est sélectionné automatiquement dans cet ordre de priorité : ↓ “HDMI” >“COMPONENT” >“S-VIDEO” >“(composite) VIDEO”

HDMI : Le signal produit au connecteur HDMI IN est always lu. Le signal d'entrée video HDMI est produit à uniquely à la sortie HDMI MONITOR OUT.

Component : Les signaux produits aux connecteurs COMPONENT IN sont toujourslus. Les signaux composant video sont convertis et produits a partir de la sortie HDMI MONITOR OUT.

S-Video : Les signaux produits aux connecteurs S-VIDEO IN sont toujours lus.
Les signaux S-vidéo sont convertis et produits à partir de la sortie HDMI MONITOR OUT.

Composite : Les signaux produits aux connecteurs (composite) VIDEO IN sont toujourslus. Les signaux composite video sont convertis et produits a partir de la sortie HDMI MONITOR OUT.

Suite

■ Sélection de Audio Mode

• Vous pouze selectionner l'entrée du signal audio à écouter.

■ Remarques :

Veilz a regler le Mode Audio sur l'entree audio connectee et attribuée à la source d'entree selectionnee.
Lorsque la sortie HDMI Audio Output est reglee sur HDMI Passthrough, aucun son ne sort des enceints connectees a ce recepteur (sauf pour les enceints ROOM 2).
Lorsque le Mode Audio est regle sur HDMI, vous devez connecter les entrées HDMI IN et regler HDMI Assign correctement. Dans le cas contraire, l'entrée HDMI se met a clignoter sur I'afficheur de I'appareil et佑cun son ne sera entendu.
Lorsque le Mode Audio est regle sur Digital, you veez connecter les entrées DIGITAL IN et regler Audio Assign correctement. Dans le cas contraire, l'entrée DIGITAL se met a clignoter sur I'afficheur de I'appareil et佑cun son ne sera entendu.

Auto : dans le cas de plusieurs signaux d'entrée audio, les signaux d'entrée audio sont détectés et le signal d'entrée à réproduire est sélectionné automatiquement dans cet ordre de priorité : HDMI audio > DIGITAL audio > ANALOG audio

HDMI : Le signal à l'entrée HDMI IN est toujours lu.

Digital: Le signal de l'entrée OPTICAL ou COAXIAL DIGITAL IN est toujours lu.

Analog: Le signal de l'entrée analogue AUDIO IN est toujours lu.

■ Sélection de Mise à l'échelle video

• Vous doivent regardier la résolution des signaux video reproduits à la sortie HDMI MONITOR OUT pour correspondre à celle de leur TV. (Pour plus de détails concernant les résolutions compatibles avec votre TV, reportez-vous au mode d'emploi de la TV).
  Lorsque la sortie HDMI MONITOR OUT connectee a un telé compatible HDMI, la tete signale a l'appareil les résolutions qu'il supporte. Par consequement, si vous reglez la Mise à l'échelle video sur "Auto", l'appareil produit les signaux video à la résolution optimale acceptable par votre TV.

■ Remarques :

• Si les résolutions des signaux video qui proviennent des sorties HDMI MONITOR OUT et de votre monitreur TV ne correspondent pas, l'image ne sera pas claire, ou pas naturelle ou ne s'affiche pas du tout.
• Si des signaux video 1080/24p proviennent des entrées HDMI IN, la Mise à l'échelle video est régée automatiquement sur "HDMI Bypass".
• Lorsque le Mode video est reglé sur "S-Video" ou "Composite" et la Mise à l'échelle video est régée sur "HDMI Bypass", les signaux video 576p seront reproduits à la sortie HDMI MONITOR OUT.
• Lorsque Mise à l'échelle video est régée sur "HDMI Bypass" et que les signaux video proviennent de HDMI IN, l'OSD momentané ne peut être affiché via HDMI MONITOR OUT.

Auto : Pour convertir les signaux video entre comme étant les signaux de plus haute résolution acceptable par la TV et pour les reproduce a la sortie HDMI MONITOR OUT.

HDMI Bypass : Pour reproductive des signaux video à la même résolution de leur entrée sans conversion.

480p/576p : Pour convertir les signaux video en des signaux video 480p(NTSC)(ou 576p(PAL)) et les reproduire.

720p : Pour convertir les signaux video en des signaux video 720p et les produit.

1080i : Pour convertir les signaux video en des signaux video 1080i et les reproduce.

1080p : Pour convertir les signaux video en des signaux video 1080p et les reproduire.

■ Sélection de AV Sync

• Il peut y avoir un léger retard entre les signaux video et audio dans le cas ou certains équipements de lecture video traitent les signaux video après les signaux audio imposé par la procédure de traitement des signaux, etc. Si cela arrive, vous devez régler le temps de retard des signaux audio pour synchroniser l'image et le son.
• Le temps de retard peut êtrecision dans l'intervalle 0 à 200 ms.

Suite

■ Sélection de HD Audio

• Lorsque les composants source qui ne prennt pas en charge le signal audio de format HD (tel que Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio, DTS-HD Master Audio, etc.) sont connectés à l'entrée HDMI IN de ce récepteur, certains composants risquent de ne reproductive les signaux audio depuis HDMI OUT.

Dans ce cas, vous doivent regardier HD Audio sur Off pour dire les signaux audio autres que les signaux HD. (Pour plus de détails sur le format des signaux audio, reportez-vous au mode d'emploi du composant source.)

On (activé) : Pour dire des signaux audio (y compris les signaux audio HD).

Off (désacté): Pour dire des signaux audio autres que les signaux audio HD.

Sélection de Re-Name

• Vous pouvez nommer les sources d'entrée à l'exception de tuner.

• Un nom peut comprendre jusqu'à 8 caractères.

• Utilisez les touches Haut /Bas pour selectionner la source d'entrée souhaitee, puis appuyez sur la touche Droite pour acceder au menu de reglage.

• Utilisez les touches Haut /Bas pour selectionner Re-Name, puis appuyez sur la touche Droite pour acceder au menu de réglage.

Exemple : Sélection de VIDEO 1 comme source d'entrée.

Suite

1. Utilisez les touches Gauche/Droite pour selectionner le chiffre souhaité.
   Puis déplacez le curseur pour déplacer le chiffre.
2. Utilisez les touches Haut/Bas pour entrer le caractère souhaité au niveau du chiffre sélectionné.
3. Vous pouvez désir un caractère parmi espace, A~Z, a~z, 0~9, (), +, -, /.
4. Repetez les étapes 3 et 4 ci-dessus pour entrer les caractères souhaités au niveau du reste des chiffres.

Pour restaurer le nom de la source affecté en usine.
- Entre un blanc au niveau de chaque chiffre.
6. Pour confirmer toute entrée, appuyez sur la touche Droite pour selectionner Terminer, puis appuyez sur la touche ENTER.
- Le nom sera mémorisé.
■ pour effacer le nom entre
- Utilisez la touche Gauche pour SéLECTIONNER Annuler, puis appuyez sur la touche ENTER.

REGLAGE DE LA CONFIGURATION MULTI PIECES

• La fonction ROOM 2 permet la lecture d'une source dans la piece principale et la lecture d'une autre source dans une autre piece en même temps.

• Room 2 : Pour activer/désactiver la fonction ROOM 2.
• Input : PourCHOISIR la source ROOM 2 souhaitee.
  Volume: Pour régler le niveau de volume de l'amplificateur de puissance affecté à "Surr Back Room 2" ou "Room 2".

Remarques :

• Les signaux analogiques à partir de sources externes EXTERNAL IN et les signaux numériques ne peuvent pas été produits dans différentes pièces, donc pas de lecture dans différentes pièces.

• Seuls les signaux video (composite) peuvent être produits dans différentes pieces.

• Utilisez les touches Haut /Bas pour selectionner l'objet souhaite, puis appuyez sur la touche Droite pour entrer sa valeur de réglage.

• Utilisez les touches Haut /Bas pour régler l'élement sélectionné comme souhaïte, puis appuyez sur la touche ENTER.

• Lorsque la touche Gauche est appuyée, vous returnez au menu précédent.

• Utilisez les touches Haut /Bas pour régler le volume.

Sélection de Room 2

On (activé) : Pour activer la fonction Room 2.

↑

Off (désactivé) : Pour la désactiver.

■ Remarques :

• Lorsque Room 2 est régée sur Off, Input et Volume ne peuvent pas être seLECTIONNés.
• Pour économiqueiser l'énergie, désactiver (Off) la fonction Room 2 lorsque vous ne l'utilisez pas.

Sélection de l'entrée

• Vous pouvez seLECTIONner la source ROOM 2 parmi Video 1 ~ Video 4, CD, Tape, F.AUX, Tuner.

■ Remarque :

• Lorsque EXTERNAL IN est sélectionnée comme entrée principale, si la source MAIN est sélectionnée comme entrée Room 2, aucun signal ne peut être écoute dans une piece différente (ROOM 2).

Sélection du Volume

• Vous pouvez régler le volume de l'amplificateur de puissance attribué à "Surr Back Room 2" ou "Room 2" lorsque les bornes des enceintes ROOM 2 sont connectées à des enceintes dans une piece différente. (Pour plus de détails, voir " Sélection de AMP Assign" à la page 41.)

■ Remarque :

• Le réglage de Volume n'est pas valide lorsque AMP Assign est attribuée à "BI-AMP" ou "Surround Back".

CONFIGURATION DES PARAMETRES AUDIO

• Dolby Pro Logic II Music : Pour régler les différents paramètres surround en vue d'obtenir l'effet surround optimal.

• Night Mode : Pour régler la gamme de compression dynamique qui fait atténuer facilement lessons écoulés à volume faible.

• Utilisez les touches Haut /Bas pour selectionner l'élément souhaité, puis appuyez sur la touche Droite pour entrer sa valeur de réglage.

• Utilisez les touches Haut /Bas pour régler l'élement sélectionné comme souhaïte, puis appuyez sur la touche ENTER.

• Lorsque la touche Gauche est appuyée, vouseturnez au menu précédent.

Sélection de Dolby Pro Logic II Music

• Vous pouvez régler différents paramètres surround et Obtien l'effect surround optimal.

■ Remarque : Les paramètres ne sont valides que lorsque le mode d'écoute est Dolby Pro Logic II Music ou Dolby Pro Logic IIx Music.

■ Sélection de Panorama

Ce mode transpose la stéreo frontale vers les deux enceintes surround, vous enveloppant ainsi avec le son des enceintes laterales pour creer une perspective sonore extraordinaire. Sélectionnez "Off" ou "On" (par défaut : Off).

■ Sélection de Center Width (contrôle de la largeur centrale)

Cette commande permet de régler l'image sonore centrale de sorte qu'elle ne peut être écoutee que sur l'enceinte centrale, sur les enceintes gauche/droite comme image virtuelle ou sur les trois enceintes avant a différents degrés. La plage de réglage va de 0 à 7 (par défaut : 3).

■ Sélection de Dimension

Cette commande permet de regler graduallement le champ sonore vers l'avant ou vers l'arriere. La plage de réglage va de -3 à +3 (par défaut : 0).

Sélection du mode NIGHT MODE (mode nuit)

• Cette fonction compresse la gamme dynamique des parties précédemment spécifiées de piste sonore Dolby Digital ou Dolby TrueHD (à un volume extrémement élevé) pour minimiser les différences en volume entre les parties spécifiées et non spécifiées.

Ceci permet d'entendre facilement, la nuit, toute la bande sonore d'un film à bas volume.

Remarques :

• Le mode nuit n'est valide que lorsque des signaux numériques de sources de programmes Dolby Digital ou Dolby TrueHD sont entées
• Sur certains logiciels Dolby Digital, le mode nuit, peut ne pas etre valide.

Selection de Dolby

Sélection de Dolby TrueHD

Auto: Pour régler la gamme de compression dynamique automatiquement.

• PReP : pour améliorer le signal video progressif par un traitement progressif.
• Detail Enhancement : pour améliorer toute l'image en effectuant travaillant les détails.
• Edge Enhancement : pour améliorer l'image en ajustant les bords des objets.
• Mosquito NR : pour supprimer le bruit parasite.
• Test Patterns : pour sélectionner un modele de test.

• OSD Transparency: Pour régler la transparence le l'arrière-plan de l'OSD.

• Utilisez les touches Haut /Bas pour selectionner l'element souhaite, puis appuyez sur la touche Droite pour acceder au menu de réglage.

• Utilisez les touches Haut /Bas pour régler l'élement sélectionné comme souhaité, puis appuyez sur la touche ENTER.

• Lorsque la touche Gauche est appuyée, vouseturnez au menu précédent.

• Utilisez uniquement les touches Haut /Bas pour regler l'Amélioration des détails, l'Amélioration des bords et la Transparencyce de l'OSD.

Sélection de PReP

• Le PReP n'a d'effet que sur les signaux video 576p ou 1080p.

Auto : pour améliorer le signal video progressif automatiquement

Off (désactivé) : pour désactiver le traitement progressif.

Sélection de Amélioration des détails

L'Amélioration des détails peut êtrecision dans l'intervalle -10 à +10.

Sélection de Amélioration des bords

L'Amélioration des bords peut êtrecision dans l'intervalle -10 à +10.

Sélection de Bruit parasite

• La réduction du Bruit parasite applique un filtrage au bruit de l'image causé par le traitement de compression video.

Off (désacté): pour désactiver le filtrage.

↑

Low:filtrage minimum.

High : filtrage maximum.

Sélection de Modèles de test

• Vous pouvez désir parmi Off (pas d'affichage), Géométrie de cadre, Luminosité/Contraste, Damiet, Lignes Verticales, Lignes Horizontales, Broutage, 75 Barres de 8 Couleurs et 100 Barres de 8 Couleurs.
  ■ Remarque : Les lignes horizontales ne peuvent etre selectionnées que lorsque les signaux de la video progressive(576p, 720p ou 1080p) sont reproduits a partir de la sortie HDMI MONITOR OUT.

Sélection de Transparency OSD

• Vous pouvez régler la transparence le l'arrière-plan de l'OSD comme vous le souhaitez.

Low: Pour régler la transparence à faible.

1

Mid: Pour régler à un niveau moyen.

：

High : our régler à un niveau haut.

Guide de dépannage

Si le récepteur ne fonctionne pas convenablement, reportez-vous au tableau suivant avant de l'emmerer pour réparation. Si l'anomalie persiste, essayez de la résoudre en éteignant puis en rallumant le récepteur. Si cela est sans effet, prenez contact avec votre revendeur. En aucune circunstance, ne tentez jamais de réparer le récepteur par vous-même. Cela entraîne l'annulation de la garantie.

PROBLEME	CAUSE POSSIBLE	REMEDE
Aucune alimentation	• Le cordon CA est débranché. • Mauvais branchement à la prise secteur ou cette的最后一e est morte ou pas activée.	• Branchez le cordon correctement. • Vérifiez la prise secteur à l'aide d'une lampe ou d'un autre apparéil.
Absence de son	• Les cables d'enceintes sont débranchés. • Le niveau de volume global est réglié au minimum. • La touche MUTE est mise sur ON. • Aucune source convenable n'a été sélectionnée. • Les racordements des cables entre les composants ne sont pas corrects. • La sortie audio HDMI est régliée sur HDMI Passthrough. • Les paramètres audio sont incorrects.	• Vérifier les racordements des enceintes. • Réglez le volume. • Appuyez sur la touche MUTE pour rétablier le son. • Sélectionnez une source d'entrée appropriée. • Raccordez les cables comme il convient. • A régler sur Speaker (Enceinte). (Pour plus de détails, voir "Sélection de la sortie HDMI Audio Output" à la page 41). • Entrez des paramètres corrects. (Pour plus de détails, voir "CONFIGURATION DES ENTREES" à la page 51.)
Absence de son des enceintes surround	• Le mode Surround est désactifé (mode stéréo). • Les niveaux de volume global et de surround sont au minimum. • Une source monaurale est utilisée. • Les enceintes surround sont régliées sur "NO".	• Sélectionnez un mode surround. • Réglez les niveaux de volume global et de surround. • Sélectionnez une sources stéréo ou surround. • Sélectionnez un paramètre pour les enceintes surround.
Absence de son de l'enceinte centrale	• Dolby Virtual Speaker, mode stéréo, etc. est sélectionné. • Les enceintes centrales sont régliées sur "NO". • Les niveaux de volume global et central sont au minimum.	• Sélectionnez le surround souhaïté. • Sélectionnez un paramètre pour l'enceinte centrale. • Réglez les niveaux de volume global et central.
Absence de son des enceintes surround arrêté	• Le format du signal d'entrée ou mode surround actuel ne prend pas en charge le surround 7.1 (ou 6.1). • L' amplificateur de puissance des canaux surround arrêté est attribué à "BI-AMP" ou "ROOM 2". • Les niveaux de volume global et de surround arrêté sont au minimum. • Les enceintes surround arrêté sont régliées sur "NO".	• Effectez la lecture surround 7.1 (ou 6.1) dans les conditions appropriées. (Pour plus de détails, voir "EC OUTER DES SONS SURROUND" à la page 23.) • Attribuez l' amplificateur de puissance des canaux surround arrêté correctement. (Pour plus de détails, voir "Sélection de AMP Assign" à la page 41). • Réglez les niveaux de volume global et de surround arrêté. • Sélectionnez un paramètre pour les enceintes surround arrêté.
Pas d'image	• Les connexions videoe entre cet apparéil et le l'écran télé ne sont pas régliées correctement. • Aucune source convenable n'a été sélectionnée. • Les paramètres videoe sont incorrects.	• Effectez les connexions videoe correctement. • Sélectionnez une source d'entrée appropriée. • Entrez des paramètres corrects. (Pour plus de détails, voir "CONFIGURATION DES ENTREES" à la page 51.)
Pas d'image avec une connexion HDMI	• Les connexions HDMI entre cet apparéil et le l'écran télé ne sont pas régliées correctement. • L'écran télé ou les autres équipements ne prenant pas en charge HDCP.	• Effectuez les connexions HDMI correctement. • Cet apparéil ne produit des signaux videoe que si les équipements connectés prenent en charge HDCP.
Bruit d'image/image déformée	• Le format videoe de l'écran télé, lecteur DVD, etc. est différent de NTSC.	• Changez le format videoe en NTSC.
Impossible de receiveoir de stations	• Aucune antennac raccordée. • La fréquence de la station souhaiée n'est pas syntonisée. • L'antenna est mal orientée.	• Raccordez une ANTenne. • Syntonisez à la fréquence de la station souhaiée. • Réorientez l'antenna etRéssayez la syntonisation.
Impossible de receiveoir de stations prêrgées	• Une fréquence incorrecte de station a été mémorisée. • Les stations mémoriseses ont été effacées.	• Mémorisez des fréquences correctes de stations. • Mémorisez de nouveau les stations.
La réception FM est mauvaise	• Aucune antennac raccordée. • L'antenna est mal orientée par rapport à une(Meilleure)réception. • Signaux faibles.	• Raccordez une ANTenne. • Changez l'orientation de l'antenna. • Installez une antenne FM extérieure.
Des craquements et des sifflements sont produits en permanence ou par intermittence pendant la réception AM, rundout la nuit.	• Ces bruits peuvent être dus à des moteurs, à des lampes fluorescentes, à des éclairs, etc.	• Éloignez le récepteur de ces sources de bruit. • Installez une antenne AM extérieure.
La télécommande ne marche pas.	• Les piles sont absentes ou épipuises. • Il y a un obstacle entre la télécommande et son capteur.	• Remplacez les piles. • Enlevez l'obstacle.
La fonction OSD n'est pas disponible.	• Les connexions videoe entre cet apparéil et le l'écran télé ne sont pas régliées correctement.	• Effectuez les connexions videoe (composite) correctement.

Specifications

SECTION AMPLIFICATEUR

• Puissance de sortie, mode stéreo, 6 Ω, THD 1,0 %, 40 Hz~20 kHz | 2×100 W
  Distorsion harmonique totale à -3 dB, 6 Ω, 1 kHz | 0,01%
  Distorsion d'intermodulation 60 Hz:7 kHz=4:1 SMPTE,6Ω,95 W | 0,01%
• Sensibilité d'entree /impédance Ligne (CD, BANDE, VIDEO) | 300 mV/47kΩ
• Rapport signal sur bruit, réseau IHF "A"
  Ligne (CD, BANDE, VIDEO) | 100 dB
• Réponse en fréquence Ligne (CD, BANDE, VIDEO), 10 Hz ~ 100 kHz | +0, -3 dB
• Niveau de sortie ROOM 2 OUT, 2,2 kΩ | 300 mV
• Commandes Graves/Aigus, 100 Hz/10 kHz | ±10 dB
  Mode surround, un seul canal Puisance de sortie frontale, 6 1 kHz, THD 1,0 % | 110 W / 110W Puisance de sortie centrale, 6 1 kHz, THD 1,0 % | 110 W Puisance de sortie surround, 6 1 kHz, THD 1,0 % | 110 W / 110W Puisance de sortie surround arrriere (/MULTI)/ ROOM 2, 6 1 kHz, THD 1,0 % | 110 W / 110W

SECTION AUDIO NUMERIQUE

• Fréquence d'échantillonnage | 32, 44,1, 48, 96, 192kHz
• Niveau d'entrée numérique Coaxial, 75Ω | 0,5 Vp-p Optique, 660 nm | -15 ~ -21 dBm

SECTIONVIDEO

• Format video | PAL
• Sensibilité d'entrée (=Niveau de sortie), 75 Ω
  Vidéo (Composite(normal)) | 1 Vp-p
  S-Viséo (signal de luminance) | 1 Vp-p
  (signal de chrominance) | 0,286 Vp-p
  Composante vidéo (R-Y signal) | 0,5 Vp-p
  (signal B-Y) | 0,5 Vp-p
  (signal Y) | 1,0 Vp-p

Connecteur HDMI 19 pin

■SECTION TUNER FM

• Plage de syntonisation | 87,5~108 MHz
  Sensibilité utilisable, THD 3%, S/N 26 dB | 12,8 dBf
  Seuil de sensibilité à 46 dB, mono/stéreo | 20,2 / 45,3 dBf
  Rapport signal sur bruit, 65 dBf, mono/stéro | 70 / 65 dB
  Distorsion harmonique totale, 65 dBf,1 kHz, mono/stéreo | 0,5/0,8%
• Réponse en fréquence, 30 Hz ~ 15 kHz | ±3 dB
• Séparation stéreo, 1 kHz | 32 dB
  Rapport de capture 4,0 dB
• Réjection Fréquence Intermédiaire | 60 dB

SECTION TUNER AM

• Plage de symponisation | 522 ~1611 kHz
  Sensibilité utilisable 500 V/m
  Rapport signal sur bruit 40 dB
• Sélectivité | 25 dB

DONNÉES GÉNÉRALES

• Alimentation | 230 V ~ 50 Hz
• Consommation d'énergie 350 W
  Dimensions (LxHxP, parties saillantes inclues) 435x166x374 mm(17-3/8x6-1/2x14-3/4 pouces)
• Poids (Net) | 9,5 kg (20,9 livres)

Remarque : à cause des améliorations continues, la conception et les caractéristiques sont sujettes à modification sans préavis.

Table des Codes configuration

TV

FRANÇAIS

ADMIRAL	050	134
AKAI	093	049	123
ALBA	068
ALBIRAL	116
ALCATEL	022
AMSTRAD	158	021
ANAM	155	156	157
ARC EN CIEL	028	039	043	145	081
ARISTONA	099	049	050	019	142	149
	078
ARTHUR MARTIN	053	139	117	120	122	123
	125	128
ASA	050	055	057	113	134
ATLANTIC	099	111
AUDIOSONIC	054
AUSIND	053
AUTOVOX	099	144	055	019	057	069
BAIRD	083
BASICLINE	006
BAUR	011
BEKO	023	049
BLAUPUNKT	094	100	102	111	114
BENQ	159
BRANDT	028	039	040	043	145	081
BRION VEGA	050
BRUNS	048	050
BSR	059	110	132
BUSH	033	068	124	074
CENTURY	098	101	050	079	136
CGE	016	101	124	079	132	136
CIHAN	065
CLARIVOX	048	116
CONDOR	099	111
CONTEC	087
CONTINENTAL
EDITION	028	039	040	043	145	081
CROSLEY	101	050	109
CROWN	147
CTC CLATRONIC	046
DAEWOO	089
DECCA	099	060	063	115	118
DEGRAAF	036
DIXI	049	090
DRYNATRON	049
DUAL	099	141
DUAL-TEC	096	099	132
DUMONT	046	050	057	073
ELBE	016	116
ELBIT	065

ELCIT	046	097	103	050	109	127
	132
ELMAN	046	132
ELTA	090
EMERSON	158	098	050
ERRES	049	142
EUROPHON	098	046	097	099	051	115
	132
FERGUSON	146	040	041	150	057	061
	116	149
FIDELITY	099	149
FINLUX	034	046	053	055	057	109
	113	073	074	079
FISHER	015	048	050	052	109	136
FORGESTONE	149
FORMENTI	099	053	109	111	125
FORTRESS	137
FRABA	075
FRONTECH	054
FUJITSU	025
FUNAI	054	059
GBC	109	132
GEC	099	060	109	115	134	088
GELOSO	103	109	132	134	090
GOLDSTAR	092	003	017	099	049	075
	076	077	090	152
GOODMANS	033	049	060	077
GORENJE	066	136
GREATZ	001	058	109	122	123	128
	129	130	134
GRANADA	033	099	049	058	060	142
	115	125	134
GRUNDIG	094	100	057	058	108	112
	114	082
HANSEATIC	033	047	099	049	109	139
	111
HANTAREX	097
HEMMERMANN	127
HIFIVOX	028	039	043	145	081
HINARI	158	033	045	143	090
HITACHI	014	033	034	036	099	145
	056	109	139	110	067	117
	132	134	084	091	081	088
HYPER	093	099
IMPERIAL	016	101	124	079	132	133
INGELEN	001	058	109	122	128	129
	130	134
SHERWOOD	000	001	002
INNO HIT	093	098	097	099	143	077
	090
INTERFUNK	047	049	050	145	058	109
	142	123	128	129	091
IRRADIO	093	143	053	077	090
ITT	001	140	058	105	109	122
	123	128	148	129	130	134
	135	083	089
JVC	033	154
KTV	099
KAISUI	006
KARCHER	006
KENDO	098
KENNEDY	144	019	109
KORTING	050	059	111
KRIESLER	099	049	050	019	142	149
	078
LENOIR	099
LOEWE OPTA	008	097	047	049	050	115
	072
LOGIK	118	149
LUMA	049	120	134
LUXOR	058	139	117	120	123	129
	135	083
MAGNADYNE	046	097	103	050	109	115
	127	132
MAGNAFON	046	097	099	051	053	115
MARANTZ	049
MATSUI	158	099	106	060	118	068
	134	090
McMICHAEL	088
MEMOREX	090
METZ	094	050	114	133
MINERVA	094	100	057	058	114
MISTRAL	149
MITSUBISHI	033	035	047	049	050	062
	118	119	148	080	138
MIVAR	097	099	115	077
MULTITECH	046	099	115	136
MURPHY	134
MAONIS	096	144	019	110	134
NATIONAL	042	104	109
NEC	033	085
NECKERMANN	099	050	139	120	136
NEI	049
NIKKAI	060
NOBLEX	015
NOBLIKO	098	046	099	053	057
NOGAMATIC	028	039	043	145	081
NOKIA	161	140	058	105	109	122
	123	128	148	129	130	134
	135	083	089

NORDMENDE	028	032	039	043	145	131
	091	081
OCEANIC	109	064	123
ONCEAS	099
OPTONICA	137
ORION	158	059	118	068	127	090
OSAKI	060
OSIO	077
OSUME	087
OTTO VERSAND	033	047	049	109	139
P.T ACTTRON	065
PAEL	099	053
PANASONIC	030	042	095	104	107	109
	121	126
PATHE CINEMA	099	111	116	132
PERDIO	060
PHILCO	016	030	101	050	109	124
	079	132	136
PHILIPS	009	010	013	018	024	099
	049	050	019	142	148	149
	078	088
PHOENIX	099	053	109	111	125
PHONOLA	099	049	050	019	142	149
	078
PIONEER	020	049	145	091
PRANDONI-
PRINCE	098	097	053	115	134
PREMIER	124
PRINCE	098	097	053	134
PROTECH	049	054
PYE	099	049	050	019	142	148
	149	078
QUASAR	046	097	051	053	077
QUELLE	047	099	100	049	053	055
	057	058	111	112	113	114
	118	123	073	074	128
RADIOLA	099	049	050	019	142	149
	078
RADIOMARELLI	046	097	103	050	109	062
	127	132
RANK	074
RBM	074
REDIFFUSION	062	123	134
REX	096	144	019	141	110	069
	134
ROBOTRON	048	050
RTF	048	050
SABA	028	031	032	037	039	040
	043	097	050	145	115	120
	086	091	081
SAISHO	158	099	118	119	068	090
SALORA	053	139	117	120	122	123
	125	128	135	083

SAMBERS	046	097	051	053	115	077
SAMPO	121
SAMSUNG	015	026	099	054	077	136
	090	151	153
SANYO	161	162	005	033	044	048
	060	113	118	071	054	136
SBR	049	142	148	149	088
SCHAUB LORENZ	161	058	109	122	123	128
	129	130	134
SCHNEIDER	096	099	049	050	052	019
	141	109	142	125	149	078
	132
SEG	046
SEI	158	059
SELECO	016	096	144	019	141	110
	069	134
SHARP	033	087	137
SIAREM	046	097	050	109	115
SICATEL	116
SIEMENS	005	094	036	100	111	114
	087
SIERA	099	049	050	019	142	149
	078
SILVER	054
SINGER	016	046	050	109
SINUDYNE	158	046	050	059	109	127
SONOKO	049	090
SONY	146	007	027	033	038	118
STERN	096	144	019	110	069	134
TANDBERG	133
TANDY	099	060	137
TASHIKO	162	033
TATUNG	099	060	063	065	115	118
TEC	096	099	132
TELEAVIA	028	039	040	043	145	091
	081
TELEFUNKEN	028	041	145	150	086	091
TELETECH	090
TELEVIDON	099	053	109	111	125
TENSAI	049
THOMSON	012	028	032	039	040	043
	145	091	081
THORN-	014	040	041	054	150	057
FERGUSON	061	116	149	086
TOCOM	029
TOSHIBA	004	016	033	070	074
TRANS
CONTINENTS	098	097	053	134
TRIUMPH	158
UHER	052	111	125
ULTRA VOX	098	046	099	050	109	120

FUNAI	011
GE	019
GENERAL	014
GOLDSTAR	004	062
GOODMANS	008	011	046
GRAETZ	041	042	056	050	052	038
GRANADA	003	005	018
GRUNDIG	014	043	018	055	031	053
	054
HANSEATIC	043
HARMAN- KARDON	004
HIFIVOX	042	056	052
HINARI	002	008	024	027
HITACHI	006	007	011	042	057
IMPERIAL	011
INGELEN	042	056	052	038
INGERSOL	027
ITT	005	041	042	056	050	052
	033	038
JENSEN	042
JVC	042	056	060	030	052	063
KENWOOD	005	042	060
KRIESLER	045	031
KUBA	043
LLOYD	011
LOEWE OPTA	014	018	029	031
LOGIK	008	027
LUXOR	033	038
MAGNADYNE	041
MAGNASONIC	038
MAGNAVOX	019
MARANTZ	004	014	046	018	031
MATUI	010	025	027
MEMOREX	064	003	005	011	045
METZ	014	043	031	054	037
MGA	017
MINERVA	055	054
MINOLTA	006	007
MITSUBISHI	060	017	049
MTC	011	013
MULTITECH	008	011
MURPHY	011
NAONIS	042	056	052
NATIONAL	040
NEC	004	042	060	052
NECKERMANN	002	041	014	042	052
NOGAMATIC	042	056	052
NOKIA	003	005	041	042	056	050
	052	033	038
NORDMENDE	039	042	056	052	053	035
OPTONICA	045	046
ORION	002	010	025	027

OSAKI	011
OTTO VERAND	043
P. CINEMA	014
PALLADIUM	041	014
PANASONIC	023	051	040
PATHE MARCONI	042	056	052
PENTAX	006	007
PERDIO	011
PHILIPS	012	014	045	046	018	029
	031
PHONOLA	014	045	018	029	031
PIONEER	060
PORTLAND	020
PROLINE	011
PYE	014	045	018	029	031
QUARTZ	005
QUELLE	002	044	054
RADIOLA	045	031
RADIOMARELLI	041
RCA	019
REALISTIC	064	003	005	011	013	045
	046
REX	042	056	052
SABA	039	042	056	052	035
SAISHO	002	010	025	027
SALORA	005	017
SAMSUNG	013	019	032	061
SANSUI	042	060
SANYO	064	003	005	025	038
SBR	018	029
SCHAUB LORENZ	041	042	056	050	052	038
SCHNEIDER	008	011	045	031
SEI-SINUDYNE	027
SELECO	042	056	052
SENTRA	020
SHARP	045	046	105	048
SHERWOOD	000
SHINTOM	008
SIEMENS	014	043	055	031	054	038
SIERA	045	031
SINUDYNE	027
SONY	044	015	016	026	028
STERN	042	056	052
STS	006
SUNKAI	025
SYLVANIA	011	017
SYMPHONIC	011	017
TASHIKO	011
TATUNG	011	042
TEAC	011	042
TEKNIKA	011
TELEAVIA	042	056	052
TELEFUNKEN	042	056	052
TENOSAL	008
THOMSON	042	056	052
THORN-FERGUSON	039	042	059	030	052	034
	036
TOSHIBA	001	042	056	017	058	052
TOTTELEVISION	013
UHER	042
ULTRA VOX	041
UNITECH	013
UNIVERSUM	041	014	043
URANYA	041
VECTOR	004
VICTOR	042	060
VIDITAL	041
WESTING HOUSE	041
WARD	019
YAMAHA	004	042
ZANUSSI	042	056	052
ZENDER	052
ZOPPAS	042	056

BDIDVD

DENON	017
GE	003	004
JVC	007
LG	011	010
MAGNAVOX	019
MITSUBISHI	001
ONKYO	009
PANASONIC	015
PHILIPS	019
PIONEER	002	023
PROSCAN	003	004
RCA	003	004
SAMSUNG	016	008
SHERWOOD	000	010	011	012	013	014
	022	020	021	024
SONY	005
THOMSON	003	004
TOSHIBA	006
VIETA	014
YAMAHA	019
ZENITH	011	010

CBL

ABC	002	003	009	030
	006	008
Allegro	018	021
Archer	018	026
Bell&Howell	009
Century	018
Citizen	018	021
Comtronics	014
Contec	011
Easten	001
Emerson	026
Everquest	010	014
Focus	022
Garrard	018
Gemini	010
General Instrument	033	276	006	034
GoldStar	017	040
Goodmind	026
Hamlin	012	020	004	013
Hitachi	006
Jasco	010	018	021
Jerrold	002	007	033	032	009 010
	006	034
Movie Time	015
NSC	015
Oak	011
Optimus	031
Panasonic	016	031
Philips	018
Pioneer	017	025
Popular Mechanics	022
RCA	031
Radio Shack	010	021	026	028
Recoton	022
Regal	012	020
Regency	001
Rembrandt	006
SL Marx	014
Samsung	017	014
Scientific Atlanta	003	023	030	027
SHERWOOD	000
Signal	010	014
Signature	006
Sprucer	031
Starcom	002	010

Stargate	010	014	026
Starquest	010
TV86	015
Teleview	014
Tocom	007	008
Tusa	010
Unika	018
Universal	018	019
Viewstar	015
Zenith	024
Zentek	022

SAT

ALBA	030
AMSTRAD	008	019	027
ARCON	021
ARISTONA	016
ASTRA	028
BLAUPUNKT	033
BUSH	016
CH.MASTER	030
CITY COM	005
DDC	030
DYNASAT	005
ECHOSTAR	002	009	032	020
EMME ESSE	005
FAIT	005
FERGUSON	014	041	016	017	018
FINLUX	006	007	013
FRACARRO	005
FTE	022
GOLDSTAR	004	021
GRAETZ	026	037
GROTHUSEN	004
GRUNDIG	033	016	018	036
HINARI	030
HIRSCHMANN	003	006
HITACHI	013
INGELEN	026	037
ITT	034
ITT-NOKIA	032	018	026	037
JERROLD	038	014
KATHREIN	005	022	023
KOSMOS	004
KRIESLER	016
LENCO	004	021
LUXOR	026	037

MAGAI	022
MARANTZ	012
MASPRO	016
METZ	036
MINERVA	036
MULTISTAR	022
MURATO	004
NEC	040
NEIRU	021
NOKIA	026	037
NORSAT	015
PACE	001	042	016	017	018	044
PANASONIC	032
PHILIPS	003	011	012	029
PHONOLA	016
PROSAT	030
PYE	016
QUADRAL	030
QUELLE	036
RADIOLA	016
REDIFFUSION	015
SABA	035
SALORA	026
SAMSUNG	003	022
SAT PARTNER	004
SATPORTNER	021
SCHAUB LORENZ	026	037
SCHNEIDER	005	016
SHERWOOD	000
SIEMENS	033	036
SIERA	016
SILVA	004	021
SKY	039
STARCOM	038
STARSAT	022
TECHNISAT	003
TELEFUNKEN	025
TELESYSTEM	005
THORN-
FERGUSON	010	014	041	016	017	018
	043
TRIAD	004
UNIDEN	022
UNITED CABLE	038
VTECHNOLOGY	004
VORTEC	003	024	025
ZENDER	022

CD

ADCOM	021
AIWA	045	039	022
AKAI	046
AUDIO	016
ARC EN CIEL	036	014	027	030	031	018
	230
DENON	054
FISHER	006
H/K	017	012	047	016
JVC	028	034	001
KENWOOD	003	020	010	029	006
MARANTZ	015	014
MONDIAL	033
NAD	048	002	042
NAKAMICHI	049
NIKKO	016
ONKYI	013	037	011	021	038
PANASONIC	051	052
PHILPS	014
PIONEER	005	008	041
RCA	007	009
REALISTIC	045
SANSUI	040
SHARP	019	053
SHERWOOD	000	035	023	019	056	057
	058
SONY	050	024	025	026
TEAC	055	032
TECHNICS	051	004	052
VICTOR	001
YAMAHA	044	043	016

AUX-USBIMD

SHERWOOD

000(for USB)
