MODE D'EMPLOI PM-9805, PM-9906 SHERWOOD

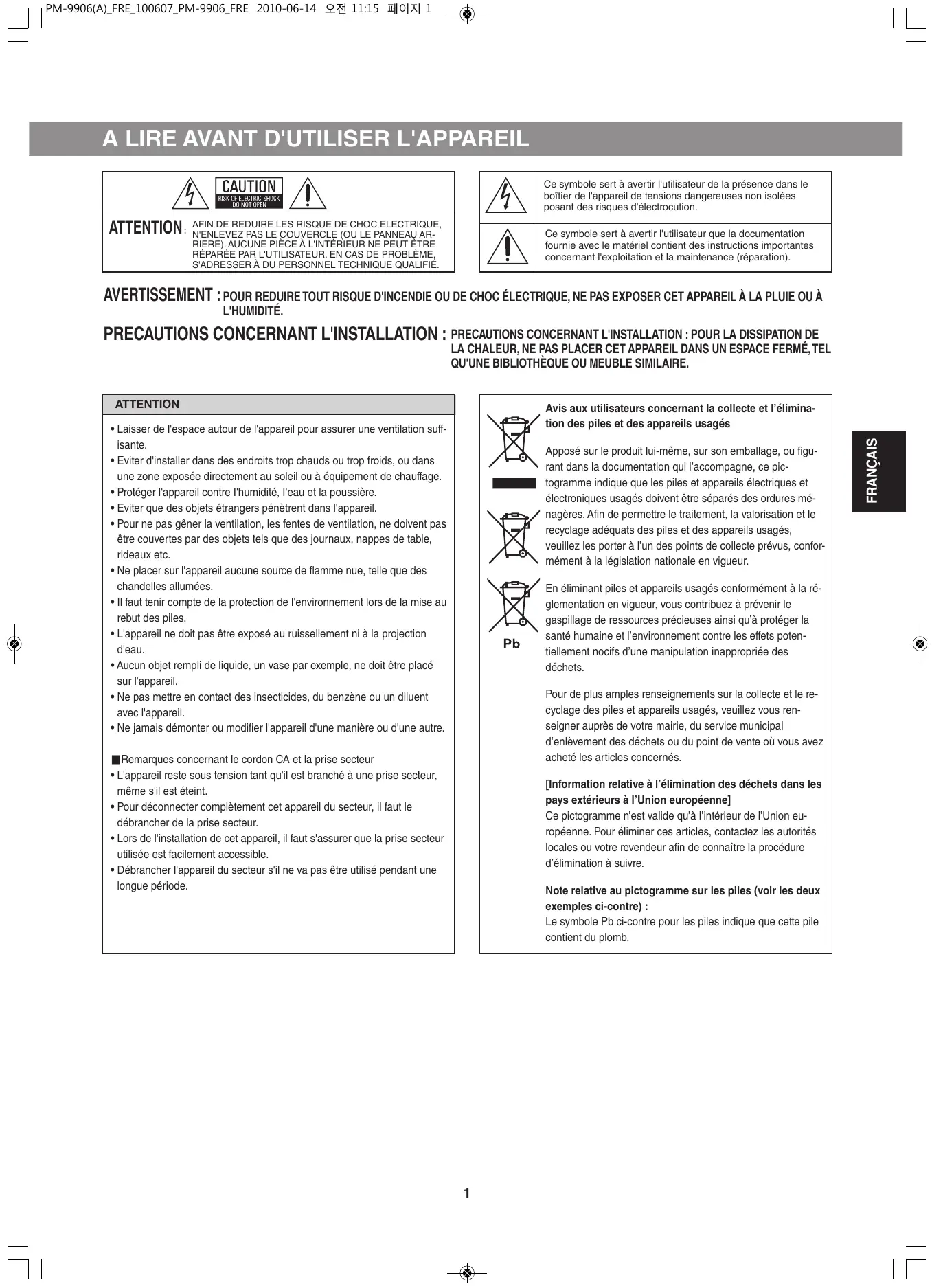

A LIRE AVANT D'UTILISER L'APPAREIL

Ce symbole sert à avertir l'utilisateur de la présence dans le boîtier de l'appareil de tensions dangereuses non isolées posant des risques d'électrocution. ATTENTION : Ce symbole sert à avertir l'utilisateur que la documentation fournie avec le matériel contient des instructions importantes concernant l'exploitation et la maintenance (réparation). Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. ■Remarques concernant le cordon CA et la prise secteur

• L'appareil reste sous tension tant qu'il est branché à une prise secteur, même s'il est éteint.
• Pour déconnecter complètement cet appareil du secteur, il faut le débrancher de la prise secteur.
• Lors de l'installation de cet appareil, il faut s'assurer que la prise secteur utilisée est facilement accessible.
• Débrancher l'appareil du secteur s'il ne va pas être utilisé pendant une longue période. [Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne] Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour éliminer ces articles, contactez les autorités locales ou votre revendeur afin de connaître la procédure d’élimination à suivre. Note relative au pictogramme sur les piles (voir les deux exemples ci-contre) : Le symbole Pb ci-contre pour les piles indique que cette pile contient du plomb.

FRANÇAIS Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils usagés

• Laisser de l'espace autour de l'appareil pour assurer une ventilation suffisante.
• Eviter d'installer dans des endroits trop chauds ou trop froids, ou dans une zone exposée directement au soleil ou à équipement de chauffage.
• Protéger l'appareil contre I'humidité, I'eau et la poussière.
• Eviter que des objets étrangers pénètrent dans l'appareil.
• Pour ne pas gêner la ventilation, les fentes de ventilation, ne doivent pas être couvertes par des objets tels que des journaux, nappes de table, rideaux etc.
• Ne placer sur l'appareil aucune source de flamme nue, telle que des chandelles allumées.
• Il faut tenir compte de la protection de l'environnement lors de la mise au rebut des piles.
• L'appareil ne doit pas être exposé au ruissellement ni à la projection d'eau.
• Aucun objet rempli de liquide, un vase par exemple, ne doit être placé sur l'appareil.
• Ne pas mettre en contact des insecticides, du benzène ou un diluent avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.

1. Port USB – pour enregistrer au format MP3 à 192kbps. PORT USB supporte la plus part des clés USB, disques

durs USB et lecteurs MP3 les plus ordinaires. Le dispositif USB doit être formaté en FAT32.

2. PLATINE – en aluminium coulé sous pression.

3. TOUCHE MARCHE/ARRET – appuyez sur cette touche pour lancer ou arrêter la platine.

4. MOTOR OFF (ARRET DU MOTEUR) – normalement la platine s'arrête dès qu'on appuie sur la touche

marche/arrêt. L'utilisation de la touche marche/arrêt force la platine à s'arrêter grâce aux freins électroniques. En appuyant sur la touche "motor off" entraîne un ralentissement progressif de la platine. Tant que le moteur est arrêté, le voyant LED de la touche continue de clignoter. Appuyez de nouveau sur la touche pour mettre le moteur en marche.

5. VITESSE DE LA PLATINE - Utilisé pour la sélection de la vitesse.

6. TOUCHE RECORD/STOP (Enregistrer/Arrêter) – appuyez sur la touche "Record" (Enregistrer) et attendez que le

voyant LED commence à clignoter (ceci peut prendre plusieurs secondes en fonction de la clé flash), appuyez de nouveau sur la touche "Record" (Enregistrer) pour arrêter l'enregistrement.

7. ECROU DE BLOCAGE DU SUPPORT DE TETE - Attachez le support de tête à l'extrémité du bras puis tournez

l'écrou de blocage dans le sens horaire.

8. CURSEUR DE REGLAGE PRECIS DE LA VITESSE - A utiliser pour changer la vitesse de rotation de la platine.

Lorsque vous déplacez le CURSEUR DE REGLAGE PRECIS DE LA VITESSE, son voyant ne s'allume pas. Ce n'est que lorsque le CURSEUR DE REGLAGE PRECIS DE LA VITESSE est à 0% que le voyant s'allume.

9. BRAS DE LECTURE EN FORME DE S

10. REPOSE-BRAS – utilisez ce repose-bras pour la position en repos du bras, et attachez-le pendant le transport.

11. COMMUTATEUR PHONO/LINE – permet de commuter la sortie vers Phono ou Line level.

12. ADAPTATEUR 45 TOURS - à placer dans l'axe central pour pouvoir lire des disques 7 pouces ayant un large

13. LEVIER DE REPERAGE - utilisé pour lever ou poser le bras.

14. BOUTON CORRECTION DE LA FORCE CENTRIPETE – lors de la lecture d'un disque, une force générée par

la rotation tend à entraîner la pointe de lecture vers le centre du disque. Ce bouton permet de compenser cette force et doit être réglé à une valeur égale à celle de la masse d’équilibrage de pression.

15. MASSE D’EQUILIBRAGE – utilisez le contrepoids pour équilibrer le bras de lecture et régler la pression de la

16. SORTIE PHONO/LINE – permet de connecter le tourne-disque à une entrée phono ou line level à l'aide du

câble fourni. Assurez-vous de mettre le commutateur phono/line sur la bonne position.

17. PRISE D'ALIMENTATION – utilisée pour brancher le câble d'alimentation fourni.

18. INTERRUPTEUR D’ALIMENTATION – cet interrupteur permet d'allumer et d'éteindre l'appareil.

UTILISATION LECTURE NORMALE

1. Positionnez l'interrupteur d'alimentation sur ON.

2. Placez un disque sur la platine du tourne-disque. Placez l'adaptateur 45 tours dans l'axe central pour pouvoir lire

des disques 45 tours ayant un large trou au milieu.

3. Fixez la vitesse de rotation (33/45) en fonction du disque.

4. Relâchez l'attache du bras.

5. Soulevez le levier de repérage.

6. Appuyez sur le bouton Start/Stop pour que la platine du tourne-disque commence à tourner.

7. Placez le bras de lecture sur la piste (sillon) souhaitée.

8. Abaissez le levier de repérage, le bras de lecture descendra lentement sur le disque et la lecture démarre.

9. Déplacez le curseur de réglage précis de la vitesse vers l'avant ou vers l'arrière pour obtenir la vitesse souhaitée.

10. Pour suspendre la lecture il suffit de soulever le levier de repérage.

11. Une fois la lecture terminée, soulevez le levier de repérage, remettez le bras de lecture sur le repose-bras et attachez le bras avec l'attache du bras.

12. Appuyez sur le bouton Start/Stop pour arrêter la rotation de la platine.

13. Positionnez l'interrupteur d'alimentation sur OFF.

ENREGISTREMENT SUR UNE CLE USB

1. Connectez un flash disque (ex. clé, lecteur MP3, disque dur) dans le port USB.

2. Positionnez la pointe de lecture sur la piste à lire.

3. Appuyez sur la touche "Record/Stop" (Enregistrer/Arrêter) et patientez jusqu'à ce que la LED commence à clignoter (cela peut prendre 30 secondes ou plus en fonction du contenu du disque flash). Si la LED s'éteint cela indique une erreur de dispositif.

4. Pour lire la piste souhaitée, appuyez sur la touche "Play/Pause".

5. Appuyez sur la touche "Record/Stop" (Enregistrer/Arrêter) pour arrêter l'enregistrement.

6. La piste sera sauvegardée sur le disque flash sous forme d'un fichier MP3, les pistes seront nommées dans

ordre séquentiel et placées dans un dossier appelé "Audio". Le dispositif USB doit être formaté en FAT32. L'enregistrement ne se fait que sur des dispositifs USB formatés en FAT32.

MODIFICATION DES ENREGISTREMENTS

• Vous pouvez modifier vos enregistrements à l'aide du logiciel AUDACITY® sur PC ou Mac.
• Vous pouvez supprimer le bruit de fond, changer le début et la fin de vos enregistrements etc.
• Le logiciel AUDACITY® est fourni pour votre commodité et n'est pas supporté par Sherwood.
• Pour plus d'information sur le logiciel AUDACITY®, rendez-vous sur http://audacity.sourceforge.net/

FRANÇAIS La platine du tourne-disque ne démarre pas automatiquement, vous devez appuyer sur la touche "Play/Pause" pour que ça marche. INSTRUCTIONS D'INSTALLATION Etape 1 Vérifiez que le carton contient :

• Porte-pointe de lecture
• Cordon d'alimentation

• Tapis en feutre réversible
• Adaptateur 45 tours Remarque :
• Ne branchez pas le cordon d'alimentation avant que le tout ne soit assemblé.
• Avant de brancher au secteur, vérifiez de nouveau que toutes les connexions et la tension d'alimentation sont correctes. Veillez à débrancher l'alimentation à chaque connexion ou déconnexion.
• Lisez le présent guide attentivement avant d'utiliser cette machine. Ce manuel doit être gardé dans un endroit sûr pour toute utilisation ultérieure.
• Fixez la pointe de lecture dans le porte-pointe de lecture avant de commencer à assembler le tourne-disque. FRANÇAIS Etape 2 Placez la platine dans l'axe central. Etape 3 Raccordez la courroie à la poulie du moteur. La platine ne tourne que si la courroie est raccordée correctement à la poulie du moteur. Courroie Poulie du moteur Ruban Etape 4 Placez le tapis en feutre sur la platine.

INSTRUCTIONS D'INSTALLATION Etape 5 Insérez le porte-pointe de lecture dans l'extrémité avant du bras de lecture et tournez l'écrou de blocage pour le fixer. Ecrou FRANÇAIS Etape 6 Glissez la masse d’équilibrage vers l'arrière du bras de lecture. Tournez-la légèrement pour qu'elle s'enclenche dans la le bras. Etape 7 Réglez le bouton de la correction de la force centripète à une valeur égale à celle de la masse d’équilibrage. Etape 8 Connectez le câble RCA fourni à la sortie située à l'arrière de l'appareil et à l'entrée d'un ampli/récepteur. Assurez-vous que le commutateur Phono/Line est à la bonne position correspondante à l'ampli/récepteur.

INSTRUCTIONS D'INSTALLATION Etape 9 Enlevez l'attache du bras de lecture. FRANÇAIS Etape 10 Retirez le capuchon en plastique de protection de la pointe de lecture. Etape 11 Insérez la fiche d'alimentation dans la prise située à l'arrière du tourne-disque, et insérez la fiche male dans une prise secteur. Etape 12 Allumez la machine, placez un disque sur la platine et essayez le fonctionnement de votre tourne-disque.

REGLAGES IMPORTANTS Réglage de l'équilibrage

1. Mettez le bouton correction de la force centripète sur

2. Desserrez l'attache du bras de lecture et ramenez ce

dernier entre le repose-bras et la platine, en faisant attention de ne pas endommager la pointe de lecture.

3. Abaissez le levier de repérage.

4. Soutenez le porte-pointe de lecture d'un doigt, d'une

seule main, et essayez d'atteindre l'équilibre horizontal en tournant la masse d’équilibrage dans le sens horaire ou antihoraire. "l'équilibre horizontal" veut dire que le bras de lecture est parallèle au disque qui est sur la platine, et que la tige du bras de lecture n'est pas inclinée du côté de la masse d’équilibrage ou du porte-pointe de lecture.

5. Ramenez le bras de lecture au repose-bras et fermez l'attache du bras.

6. Puisque la force d'appui est nulle lorsque le bras de

lecture est horizontal, tournez la bague graduée de la force d’appui dans le sens antihoraire et alignez le "0" du cadran à l'index de la tige du bras. Lors de cette manipulation, tenez la masse d’équilibrage avec l'autre main de manière à ce qu'elle ne tourne pas avec la bague graduée. Bague graduée REMARQUE La cartouche MG-2831 livrée avec l'appareil a une force d’appui de 2 g. Tournez le contrepoids sur la marque 2. Réglage de la correction de la force centripète Pour régler le mécanisme de la correction de la force centripète, tournez le bouton de manière que le numéro correspondant à la force d'appui nécessaire soit à l'opposé de la ligne d'index. Les numéros du bouton de la correction de la force centripète correspondent à 1g de la force d'appui. Bras de lecture bien équilibrée Masse d’équilibrage Porte-pointe de lecture Ligne d'index L'extrémité porte-pointe de lecture est trop lourde – Tournez la masse d’équilibrage dans le sens de la flèche L'extrémité masse d’équilibrage est trop lourde – Tournez la masse d’équilibrage dans le sens de la flèche

Bouton de la correction de la force centripète FRANÇAIS Réglage de la force d'appui Tournez la masse d’équilibrage pour aligner la bague graduée sur la force d’appui correcte. La bague de réglage de la force d’appui est graduée par intervalles de 0,25 g, et un tour complet du contrepoids représente une force d’appui de 3 g. DEPANNAGE Parfois une mauvaise manipulation donne lieu à un dysfonctionnement ou une panne. Consultez les points suivant pour voir si les symptômes de votre problème s'y trouvent avant de contacter le service clientèle. Si vous n'arrivez pas à déterminer la panne ou les symptômes, contactez le revendeur le plus proche de vous ou le service clientèle. Symptôme Problème possible Remède Le cordon d’alimentation est débranché. Le plateau ne tourne pas. FRANÇAIS Pas de son La touche lecture n'a pas été appuyée. Branchez correctement le cordon d’alimentation dans une prise secteur. Reportez-vous aux instructions d'installation pour attachez la courroie. Appuyez sur la touche Lecture/Pause. Les câbles Phono ne sont pas connectés correctement. Connectez les câbles aux prises d'entrée Phono d'un ampli. Le porte-pointe de lecture n'est pas bien attaché. Bien attachez le collier du bras de lecture. Reportez-vous aux instructions d'installation. Les fils de la cartouche ne sont pas bien insérés. Bien insérez les fils de la cartouche du porte-pointe de lecture. La courroie est mal placée. L'ampli ne fonctionne pas correctement. (les interrupteurs de fonctions, l'interrupteur con- Reportez-vous au guide d'utilisation livré avec l'amtrôle d'écoute, les interrupteurs des enpli. ceintes etc. ne sont pas correctement réglés) Le tempo n’est pas correct. Bruit excessif ou intermittent. Le son est déformé. Le bras de lecture ne descend pas. Son intermittent Enregistrement USB. La vitesse de la platine est incorrecte. Déplacez le Curseur de réglage précis de la vitesse pour avoir un tempo correct. Le réglage de vitesse ne correspond pas à la vitesse du disque. Sélectionnez 33 ou 45 TPM en fonction du disque. Le commutateur Phono/Line n'est pas réglé correctement. Réglez le commutateur Phono/Line, situé à l'arrière, pour correspondre à l'entrée de votre ampli. La force d'appui n'est pas bien réglée. Reportez-vous aux instructions de réglage de la force d'appui. La pointe de lecture est sale ou poussiéreuse. Nettoyez la pointe de lecture avec une brosse douce. Le disque est sale ou poussiéreux. Nettoyez le disque avec un produit de nettoyage de bonne qualité. La pointe de lecture est sale ou poussiéreuse. Nettoyez la pointe de lecture avec une brosse douce. La force d'appui n'est pas bien réglée. Reportez-vous aux instructions de réglage de la force d'appui. La pointe de lecture est usée. Mettez une pointe de lecture neuve. Le niveau de tonalité de l'ampli est trop fort. Baissez le niveau de tonalité de l'ampli. Le levier de repérage est dans la position Haut. Baissez le levier de repérage est dans la position Bas. La force d'appui n'est pas bien réglée. Reportez-vous aux instructions de réglage de la force d'appui. La force d'appui n'est pas bien réglée. Reportez-vous aux instructions de réglage de la force d'appui. La pointe de lecture est usée. Mettez une pointe de lecture neuve. Le disque est rayé ou tordu. Remplacez le disque. Le dispositif USB doit être formaté en FAT32. Formatez le dispositif USB en FAT32 Le voyant d'enregistrement ne clignote pas. La préparation de dossier peut prendre du temps, patientez au moins 60 s avant de réessayer. Le voyant d'enregistrement s'éteint. Erreur de dispositif, vérifiez qu'il est formaté en FAT32. A cause de la complexité des dispositifs de stockage USB, certains disques USB peuvent ne pas fonctionner avec cet appareil.

2 vitesses manuelles exclusivement Moteur à courant continu par courroie 330mm de diamètre Aluminium coulé sous pression 33⅓ et 45 tpm Fonction d'enregistrement USB (format MP3 à 192 kbps) inférieur à 0,2% WRMS (JIS WTD) à 33⅓ tpm supérieur à 55dB (DIN-B) +/-10% Moins d'une seconde pour les 33⅓ tours Moins d'une seconde pour les 33⅓ tours Moins d'une seconde pour les 33⅓ au 45 tours Moins d'une seconde pour les 45 au 33⅓ tours Réponse en fréquences Séparation des canaux Balance des canaux Bras de lecture en S à équilibre statique avec pointe de lecture détachable 230,5mm 1,5~3,6mV à 1 kHz 5cm/sec (HP-4005) 90-216mV aan 1 kHz 5cm/sec (HP-4005) Cartouche (AT-3600L) 20Hz-20kHz supérieur à 15dB Dans les 2,5dB à 1 kHz Longueur effective du bras Niveau de sortie Phono Sortie de niveau ligne ACCESSOIRES Vérifiez que les pièces suivantes sont fournies avec le produit.

• Porte-pointe de lecture
• Cordon d'alimentation • Masse d’équilibrage

• Adaptateur 45 tpm REMARQUE : A cause des améliorations continues, la conception et les caractéristiques peuvent changer sans préavis.

FRANÇAIS TOURNE-DISQUE Type Moteur Mode d'entraînement Platine vitesses Fonctions USB Pleurage et scintillement Rapport signal sur bruit Réglage précis de la vitesse Temps de démarrage Temps d'arrêt Temps de changement de vitesse
