ZKC6141X - Hotte aspirante ZANKER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Mode d'installation	Murale
Type d'extraction	Extraction ou recyclage
Nombre de vitesses	3
Type de commande	Manuelle ou électronique
Matériau	Acier inoxydable
Filtre	Filtre à graisse métallique
Éclairage	Lampe halogène ou LED
Niveau sonore	Non précisé
Puissance d'aspiration	Non précisé
Dimensions (L x P x H)	Non précisé
Poids	Non précisé
Alimentation	230 V / 50 Hz
Couleur	Acier inoxydable
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - ZKC6141X ZANKER

Comment régler la température du four Zanker ZKC6141X ?

Pour régler la température, tournez le bouton de sélection de température situé sur le panneau de contrôle. Choisissez la température souhaitée en degrés Celsius.

Quel type d'ampoule faut-il pour le four Zanker ZKC6141X ?

Le four Zanker ZKC6141X utilise une ampoule de type E14, 25W. Assurez-vous de débrancher le four avant de remplacer l'ampoule.

Comment nettoyer l'intérieur du four Zanker ZKC6141X ?

Pour nettoyer l'intérieur, utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le four ne chauffe pas, que faire ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte du four est bien fermée.

Comment activer la fonction de nettoyage à la vapeur ?

Pour activer la fonction de nettoyage à la vapeur, remplissez le réservoir d'eau et sélectionnez le mode de nettoyage à la vapeur sur le panneau de contrôle.

Quels sont les accessoires fournis avec le Zanker ZKC6141X ?

Le Zanker ZKC6141X est généralement fourni avec une grille de cuisson, une plaque de cuisson et un guide d'utilisation.

Comment réinitialiser le four Zanker ZKC6141X ?

Pour réinitialiser le four, débranchez-le de la prise électrique pendant environ 10 minutes, puis rebranchez-le.

Le four émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur ou le moteur. Il est recommandé de contacter un professionnel pour un diagnostic.

Comment utiliser la fonction de minuterie sur le Zanker ZKC6141X ?

Pour utiliser la minuterie, tournez le bouton de la minuterie jusqu'à la durée souhaitée. Le four émettra un signal lorsque le temps sera écoulé.

Le four Zanker ZKC6141X a-t-il une fonction de préchauffage ?

Oui, le Zanker ZKC6141X dispose d'une fonction de préchauffage. Sélectionnez la température souhaitée et attendez que l'indicateur lumineux s'éteigne pour indiquer que le four est prêt.

MODE D'EMPLOI ZKC6141X ZANKER

Notice d'utilisation

User Manual

Afzuigkap

Hotte

Cooker Hood

ZKC 9141

ZKC 6141

Nous vous remercions d'avoir lu ce présent appareil.

Nous vous souhaitons de profiter pleinement de votre nouvel appareil et nous espérons que vous choisissez de nouveau notre marque lors de votre prochain achat d'appareil électroménager. Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l'appareil a été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Sommaire

Consignes de sécurité 35 Généralités 37 Utilisation de la hotte 38 Entretien 39 Nettoyage 42 Accessoires (en option) 42 Caractéristiques techniques 42 Branchement électrique 43 Installation de la hotte 44

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Consignes de sécurité

• Le tuyau d'évacuation doit partager le même diamètre que celui de l'ouverture d'évacuation.

Dans le cas où il existe déjà un tuyau d'évacuation de l'air d'un diamètre de 125 mm dans le mur ou sur le toit, on pourra utiliser le manchon de réduction 150/125 mm. Le bruit de fonctionnement sera un peu plus élevé.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
• Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
• La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué.
• Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.
• L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles.
• Il est formellement interdit de faire flamber les aliments sous la hotte.
• L'utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes.
• La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
• La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
• Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviditer tout risque de chocoléctique.
• La société décline toute responsabilité pour d'éventuels inconvénients, dégâ

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

sur le produit ou son

emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l'emploi de deux filtres à charbon actif (en option), être utilisée en version recyclage.
• Pour cela, il faudra vous procurer les filtres à charbon actif d'origine (voir Accessoires).

Version évacuation extérieure

L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation. - Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version recyclage

• L'air est filtré par deux filtres à charbon (en option) et renvoyé dans la pièce.
• En version recyclage, utilisez les filtres à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte aspirante est équipée de vitesse régulable. Il est conseillé de mettre en fonctionnement la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs. Le bandeau de commandes de la hotte aspirante se trouve sur le devant de l'appareil:

• Interrupteur éclairage: il permet de mettre en fonctionnement et à l'arrêt l'éclairage de la hotte.
• Interrupteur Marche/Arrêt: il permet de mettre en fonctionnement et à l'arrêt la hotte et de sélectionner l'une des trois vitesses d'aspiration.

Entretien

Attention! Veillez à débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.

Filtre à graisse métallique

• Le filtre à graisse métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage. Le filtre à graisse métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaiselle.

Ouverture du filtre à graisse métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

• Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heures dans de l'eau chaude avec un détergent deux puis rincez à l'eau chaude. Remettez en place la cassette soignement séchée.

Lave-vaisselle

• Placez la cassette du filtre àGRAISSE métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtre àGRAISSE. Lavez avec un programme pour vaisselle très sale et une température d'au moins 65°C. Recommencez éventuellement l'opération. Remettez en place la cassette après séchage.
• IMPORTANT! Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre àGRAisse métallique lors du passage dans le lave-vaisseau, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.
• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à récurer!)

Filtres à charbon

• Les filtres à charbon doivent être mis en place lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser les filtres à charbon actif d'origine (voir Accessoires).
• és tous les quatre mois (en fonction des conditions d'utilisation). Ces filtres ne peuvent être ni lavés ni réutilisés.

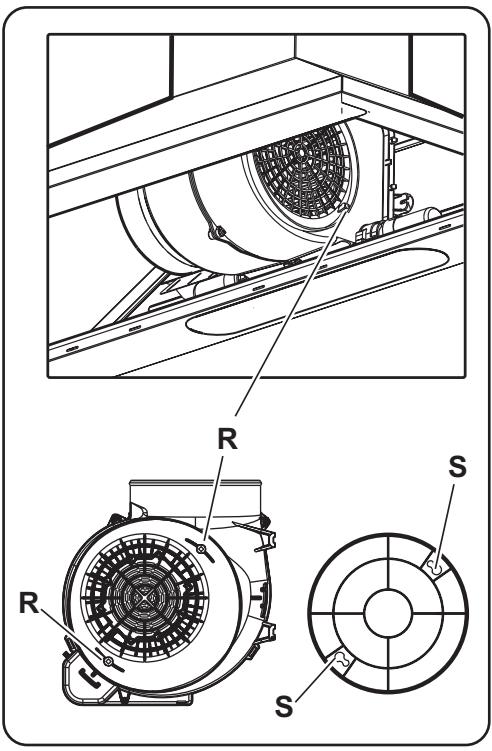

• Montage:

Retirez les filtres à graisse.

Montez les filtres de façon qu'ils recouvrent le moteur

Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage.

Remontez les filtres à graisse.

• Pour le démontage, procédez dans l'ordre inverse.
• Lors de la commande d'un filtre de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie lié à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

Remplacement de l'ampoule déclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.

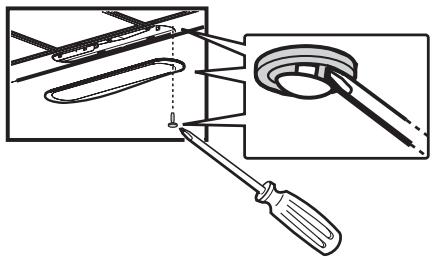

• Retirez la pince qui fixe le plafonnier à la hotte en faisant levier avec un petit tournevis plat.

Attention! L'accès au logement de la lampe est également possible en retardant les filtres à graisse, mais dans ce cas le remplacement de l'ampoule sera plus compliqué.

• Changez l'ampoule défectueuse, utilisez une ampoule de 40W E14 maximum.
• Remontez le plafonnier et fixez-le à l'aide de la pince de fixation correspondante.
• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux.

N'utilise jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.

• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 29

Caractéristiques techniques

	ZKC 6141	ZKC 9141
Dimensions (en cm):
Hauteur (évacuation extérieure):	56-86,1	56-86,1
Hauteur (recyclage):	65,1-86,1	65,1-86,1
Largeur:	59,8	89,8
Profondeur:	45	45
Puisance nominale totale:	200 W	200 W
Moteur:	120 W	120 W
Eclairage:	2 x 40 W (E14)	2 x 40 W (E14)
Longueur du câble:	150 cm	150 cm
Branchement électrique:	220-240 V	220-240 V

Accessoires/matériel de montage

2 embouts de tournevis (pour visser les vis avec tête du type TORX). 1 manchon de réduction 1 déflecteur 1 étier de la cheminée 5 chevilles 8 mm (pour les fixations au mur) 5 vis 5x45 (pour les fixations au mur) 2 rondelles 2 vis 3 × 9 (pour fixer la cheminée) 1 vis 2,9 x 13 (pour fixer le déflecteur).

Consignes de sécurité pour l'électricien

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux réglementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle always que le cable d'alimentation soit monté correctement.

Attention! La substitution du câble d'alimentation doit être effectuée par le service d'assistance technique autorisé de façon à prévenir tout risque.

Installation de la hotte

Attention! Ne mettez pas l'appareil sous tension tant que son installation n'est pas complètement terminée.

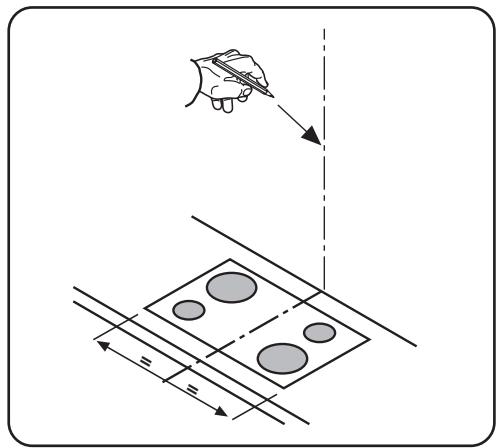

• Tracez sur le mur une ligne médiane du plan de cuisson au plafond.

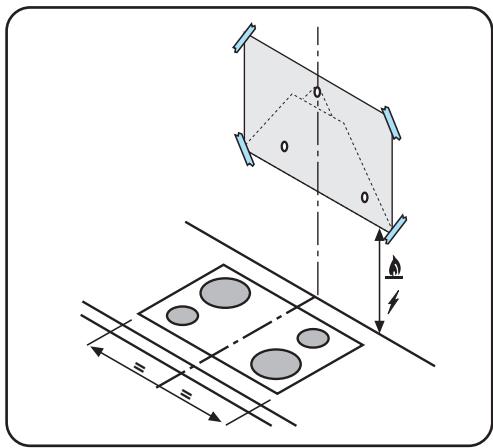

• En tenant compte de cette indication, tracez au crayon la distance qui la sépare du plan de cuisson et positionnez le gabarit sur le mur à l'emplacement indiqué par le repère.

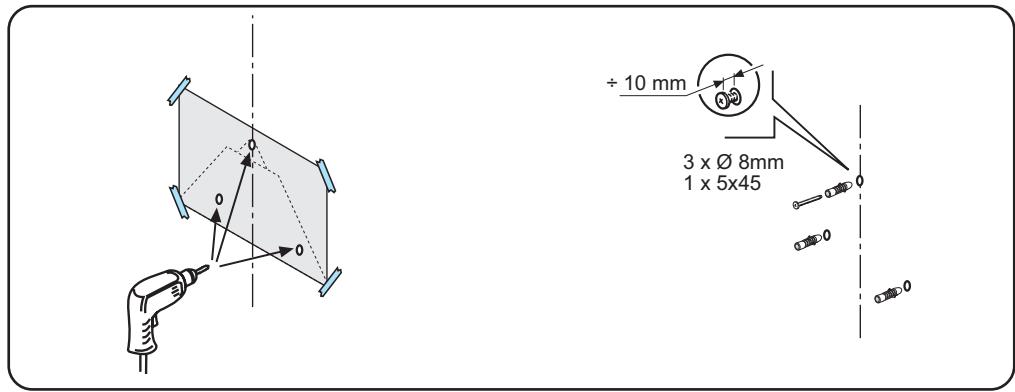

• Marquez les trous avec le gabarit de série, puis percez et introduisez les chevilles murales. Vissez une vis partiellement dans la cheville du haut.

Fixez le support de cheminée au mur, le plus près possible du plafond.

Accrochez la hotte.

- Réglez la position.

- Finissez de visser la vis de fixation supérieure.

- Dégagez les filtres à graissé et finissez de fixer la hotte par l'intérieur avec 2 vis et deux rondelles.

• Selon la version utilisée.

Version d'évacuation extérieure:

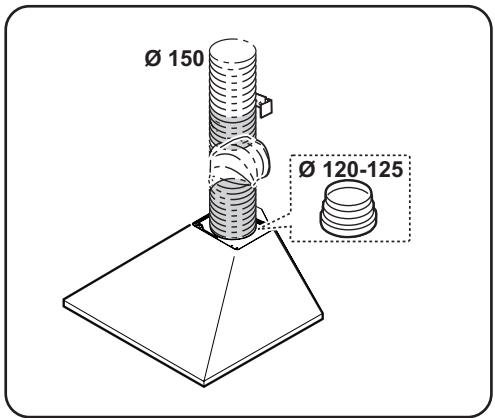

Fixez un tube de diamètre adapté à la bouche d'évacuation de la hotte et reliez-le à la sortie de l'air vers l'extérieur.

Version recyclage:

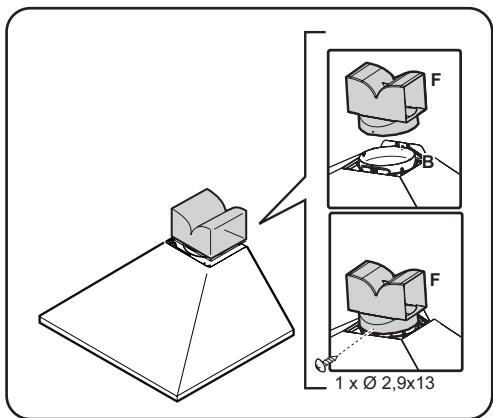

Installez le déflecteur F sur la bague de raccordement B et fixez-le avec 1 vis.

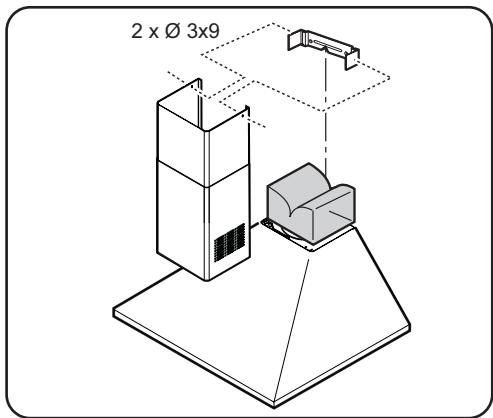

- Branchez la hotte

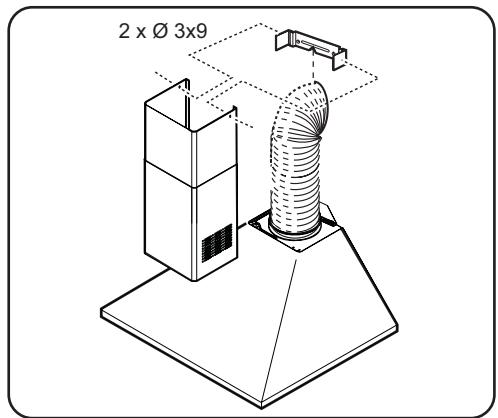

Fixez la cheminée téléscopique au support à l'aide de deux vis.

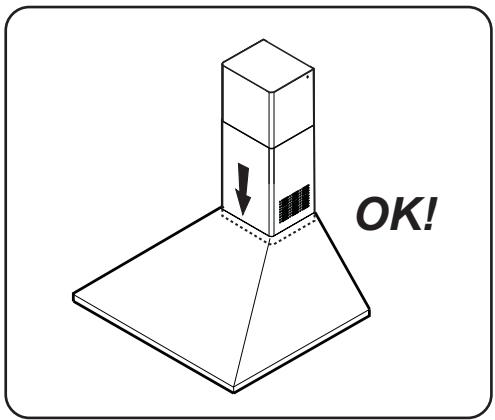

• Faites glisser la partie inférieure de la cheminée dans le logement prévu à cet effet, au-dessus de la hotte.
