Intitulé	Description
Type de produit	Lave-linge frontal
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tr/min
Consommation d'énergie	A++
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Type de chargement	Frontal
Programmes de lavage	Éco, rapide, délicat, coton, synthétique
Entretien et nettoyage	Nettoyage régulier du filtre et du tambour recommandé
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de verrouillage de porte, protection anti-débordement
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - WA1045TE ZANKER

Que faire si ma machine à laver ZANKER WA1045TE ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programmateur est correctement réglé.

Pourquoi ma machine à laver ZANKER WA1045TE fuit-elle ?

Vérifiez les tuyaux d'arrivée et de vidange pour des fuites. Assurez-vous également que le joint de porte est en bon état et qu'il n'y a pas d'obstruction dans le filtre.

Comment nettoyer le filtre de ma machine à laver ZANKER WA1045TE ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le à l'eau claire. Assurez-vous de retirer tous les débris avant de le remettre en place.

Que faire si ma machine à laver ZANKER WA1045TE fait un bruit anormal ?

Vérifiez que la machine est de niveau et que les pieds sont bien ajustés. Inspectez également le tambour pour tout objet étranger qui pourrait causer du bruit.

Comment régler un programme de lavage sur ma machine ZANKER WA1045TE ?

Sélectionnez le programme désiré en tournant le bouton de sélection de programme. Assurez-vous de choisir la bonne température et vitesse d'essorage en fonction du type de linge.

Pourquoi le cycle d'essorage de ma machine ZANKER WA1045TE ne fonctionne-t-il pas ?

Vérifiez que la machine n'est pas déséquilibrée. Si le linge est trop lourd d'un côté, redistribuez-le uniformément dans le tambour.

La machine ZANKER WA1045TE affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer un problème avec l'alimentation en eau, le filtre ou un autre composant.

Comment réinitialiser ma machine à laver ZANKER WA1045TE ?

Pour réinitialiser la machine, débranchez-la pendant environ 5 minutes. Ensuite, rebranchez-la et essayez de redémarrer le programme.

Puis-je laver des vêtements en laine dans ma machine ZANKER WA1045TE ?

Oui, assurez-vous de sélectionner le programme délicat ou laine pour éviter d'endommager les fibres.

Quelle est la capacité de chargement de la ZANKER WA1045TE ?

La capacité de chargement de la machine à laver ZANKER WA1045TE est de 5 kg.

MODE D'EMPLOI WA1045TE ZANKER

Machine à laver le linge

Comment déballer, installer et obtenir le maximum de votre machine à laver

Wasmachine

Instructions pour l'utilisation de la machine

Entretien 8

Tableau des programmes 11-12

Tableau des commandes 13

Caractéristiques techniques 14

Et bravo pour votre choix !

Nous vous prions de lire attentivement ce qui suit pour que vous puissiez utiliser avec simplicité et sécurité les multiples fonctions de la machine. Utilisez-la : vous verrez combien de satisfactions elle vous donnera.

Instructions

Cet appareil est utilisé comme machine à laver pour la famille ; toute autre utilisation doit être considérée comme inadéquate et donc dangereuse.

Ne jamais toucher la machine avec les mains ou les pieds mouillés.

Interdisez l'utilisation de la machine par des enfants non surveillés.

N'ouvrez la machine qu'après la fin du lavage.

Pour toute éventualité, éteindre la machine en pressant le bouton programmateur (P) ou presser et relâcher le bouton-poussoir d'arrêt si ce bouton est prévu.

Si la machine repose sur une moquette, s'assurer que l'air circule entre les vérins d'appui et le sol.

- Vous ne devez ni débrancher ni brancher la prise avec les mains mouillées.

- Il faut relier la machine à une installation électrique munie d'une prise de terre fiable, conformément aux lois en vigueur.

- Ne pas utiliser de rallonges.

- N'exposez pas la machine aux agents atmosphériques.

La machine ne s'ouvre que trois minutes après la fin du cycle ou après l'extinction.

- En cas d'entretien, débranchez la machine.

- Ne tirez pas sur le câble d'alimentation ou sur la machine elle-même pour retirer la fiche de la prise de courant.

Couper l'alimentation en débranchant la machine après son utilisation. Fermer le robinet d'eau.

Description de la machine

La machine à laver le linge est un électroménager qui lave tous les types de tissus quand vous le voulez.

• La structure a été réalisée en panneaux en tôle traités et vernis pour que ses qualités esthétiques puissent rester inaltérées dans le temps.
• Le moteur et toutes les parties en mouvement ont été étudiés et réalisés pour garantir le maximum de silence.
• Le tambour en acier inoxydable est grand et bien conçu pour que le lavage soit meilleur et que le linge dure plus longtemps.
• Le tableau de commandes permet d'utiliser facilement tous les programmes de lavage.
• Le hublot très vaste facilite le chargement et le déchargement du linge.
• La grande stabilité est due à la recherche constante des techniciens concernant l'équilibre des masses en mouvement.

Attention !

L'installation doit être faite par un personnel qualifié et selon les instructions du constructeur, car une installation erronée peut causer des dommages aux personnes, aux animaux et aux choses.

La machine peut être installée n'importe où pourvu que la température ambiante ne soit pas inférieure à [valeur manquante] et que les câbles et les tuyaux placés sur la partie arrière de la machine ne soient pas écrasés.

Déballage

Portez la machine près du lieu d'installation et enlevez l'emballage externe (Fig. 2). En cas de doute sur l'intégrité de la machine, n'utilisez pas cette machine mais adressez-vous à un personnel qualifié professionnellement.

Fig.1

Fig.2

Attention ! Pour des raisons de transport, le groupe oscillant contenu à l'intérieur de la machine est bloqué par 4 entretoises avec des vis. Avant de mettre en fonction la machine, enlevez les vis de blocage, insérez le tournevis dans les trous et faites levier dessus pour que les 4 entretoises tombent (Fig. 3). (Récupérez les vis et les entretoises pour d'éventuels déménagements).

Mise en fonction

N. B. Au cas où des emballages resteraient à l'intérieur de la machine, ouvrez le couvercle postérieur, enlevez-les et remontez celui-ci.

Portez la machine avec soin près des points de branchement.

Pour qu'elle fonctionne bien, elle doit être à plat.

Cette opération peut être faite en réglant opportunément les pieds (Fig. 4) placés à la base de l'électroménager. Après avoir nivelé la machine, bloquez les pieds réglables en serrant l'écrou à la base de la machine avec une clé.

Branchement électrique

Contrôlez que la tension reportée sur la plaque des caractéristiques techniques située à l'intérieur du portillon correspond à celle de votre installation électrique.

La puissance ou les dimensions du compteur, des soupapes limitatrices de pression, de la ligne d'alimentation et de la prise de courant doivent être étudiées pour supporter la charge maximale requise.

Branchez la fiche dans la prise en ayant soin qu'elle soit munie de mise à terre (Fig. 5). Si la prise de l'installation électrique à laquelle est branchée la fiche de la machine ne résulte pas idoine, faites remplacer la prise par un personnel professionnellement qualifié. Il serait opportun de ne pas utiliser d'adaptateurs, rallonges et prises multiples.

Faites sortir du robinet (surtout pour les nouvelles installations hydrauliques ou pour des installations qui sont restées longtemps inutilisées) une bonne quantité d'eau jusqu'à ce qu'elle devienne limpide et sans impuretés. Raccordez au robinet le tuyau d'entrée de l'eau en interposant la garniture filtrée d'équipement et serrez à la main (Fig. 6). Contrôlez qu'à l'autre extrémité, ce même tuyau soit bien serré à l'entrée (Fig. 7). Positionnez le tuyau de vidange à une hauteur minimum de 60 cm du sol et maximum de 90 cm (Fig. 8).

N. B. : Ne raccordez pas de façon hermétique le tuyau de vidange de la machine pour éviter les siphonnages.

Si l'installation hydraulique ne prévoit pas de vidange, positionnez le tuyau de vidange avec le cavalier d'équipement au bord de l'évier et fixez-le au robinet (Fig. 9).

En tenant compte du fait que les tuyaux ne doivent pas être écrasés, rapprochez la machine du mur.

Fig 3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9

Pour enlever les taches

Certaines taches ne partent pas avec un lavage en machine.

Nous décrivons ci-dessous comment traiter préalablement le tissu avant de le mettre dans la machine à laver pour éviter des insuccès dans le lavage et la formation d'auréoles.

• Cire : Grattez la cire avec une lame qui ne coupe pas pour en enlever le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
• Stylo à bille et crayons-feutres : Tamponnez à l'aide d'un tissu souple imbibé d'alcool à brûler incolore. Faites attention à ne pas agrandir la tache.
• Humidité et moisissure : Si, après avoir fait un essai sur une partie non visible de la pièce, vous constatez que les couleurs le supportent, mettez-la à tremper dans de l'eau additionnée d'eau de Javel. En cas contraire, trempez cette pièce dans de l'eau oxygénée à 10 volumes et laissez agir pendant 10 à 15 minutes.
• Fer à repasser : Si le tissu est légèrement feutré, procédez selon les indications données pour "humidité et moisissure".
• Rouille : Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.
• Chewing-gum : Diluez à l'aide d'acétone et enlevez avec un chiffon propre.
• Vernis : Ne laissez pas sécher les dépôts de vernis. Traitez-les immédiatement avec le solvant indiqué sur le conditionnement du vernis (eau, essence de térébenthine, trichloréthylène). Savonnez et rincez ensuite.
• Rouge à lèvres : Tamponnez avec de l'éther s'il s'agit de laine ou de coton, ou avec du trichloréthylène si le vêtement est en soie.
• Vernis à ongles : Appuyez la partie tachée du vêtement sur une feuille de papier buvard, puis humectez l'envers du vêtement avec de l'acétone en ayant soin de changer fréquemment le papier buvard qui se trouve sous la tache. Procédez de cette façon jusqu'à la complète élimination de la tache.
• Tache ferreuse : Appliquez du jus de citron jusqu'à l'élimination ou à une forte atténuation de la tache.
• Cambouis ou goudron : Enduisez la tache avec un peu de beurre frais, laissez reposer puis tamponnez avec de l'essence de térébenthine.
• Herbe : Savonnez délicatement, puis traitez avec de l'eau de Javel diluée. Pour des tissus en laine, l'alcool à brûler peut donner de bons résultats.

Description des symboles des vêtements

Avant de mettre les tissus dans la machine, sélectionnez le programme adapté et observez les étiquettes des vêtements. Le tableau ci-dessous peut vous aider.

Tissus délicats

Le lavage peut etre execuete jusqu'à 95°C

Le lavage peut être exécuté jusqu'à 60°C

Le lavage peut être exécuté jusqu'à 40°C

Le lavage peut être exécuté jusqu'à 30°C

Le lavage doit être fait à la main.

Ce vêtement ne doit pas être lavé à l'eau.

On ne doit pas blanchir à l'eau froide.

On ne doit pas blanchir.

On peut repasser jusqu'à max.

On peut repasser jusqu'à max.

On peut repasser jusqu'à max.

Il ne doit pas être nettoyé à sec avec un solvant.

Il ne doit pas être nettoyé à sec.

: du perchloréthylène, de l'essence, de l'alcool pur, R 111 et R 113.

: de l'essence, de l'alcool pur, R 113.

écher le linge à température normale.

Il peut être séché dans la machine à sé réduite.

Ne doit pas être séché dans une machine à sécher le linge.

Instructions pour l'utilisation de la machine

1) Que les raccordements hydrauliques sont corrects, que le robinet est ouvert (Fig. 10) et que le tuyau de vidange soit bien positionné. 2) Que le bouton programmeur (P) est en position d'arrêt (STOP). 3) Avec les mains bien sèches, insérez la fiche dans la prise de courant (Fig. 11). 4) Triez le linge selon le type de tissu (voir le tableau). 5) Les poches des vêtements à laver ne doivent pas contenir d'objets pouvant endommager le linge, la machine ou le filtre. 6) Ouvrez le hublot (Fig. 12). 7) Chargez la machine avec le linge et refermez le hublot. N. B. Si vous désirez un lavage avec un détergent liquide (conseillé pour des programmes sans prélavage), insérez le contenant spécial faisant partie de l'équipement de la machine (Fig. 13) dans le compartiment central du bac à produits et suivez les indications reportées sur le conditionnement. Rappelez-vous d'enlever le contenant pour le détergent liquide quand vous utilisez du détergent en poudre (Fig. 14). Quand vous remplissez le tiroir du détergent, il est important que chaque produit soit versé dans la section relative et ne déborde pas. Si le détergent pénétrait dans la section du produit adoucissant, le rinçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice versa, si l'adoucissant entrait dans la section lavage, il en réduirait son efficacité. 8) Introduisez le détergent à mousse freinée et l'adoucissant (si nécessaire) indiqué pour les machines à laver automatiques. Pour les dosages, suivez les indications sur le conditionnement. Si les eaux sont douces, diminuez les doses. N. B. L'utilisation excessive d'adoucissant peut endommager le linge. 9) Fermez le tiroir du détergent (Fig. 15).

ATTENTION ! N'enlevez pas le tiroir du détergent pendant le fonctionnement de la machine, car de l'eau pourrait en sortir.

10) Sélectionnez le programme ad hoc et la température correcte sur la base du tableau des programmes. 11) Établissez le programme avec les boutons Thermostat réglable (T) et programmateur (P).

Fig.10 Fig.14

Fig.11

Fig.15

Fig.12

Fig.16

Fig.13

Fig.17

Fig.18

Fig.19

Fig.20

Fig.21

Fig.22

ATTENTION ! Ne tournez pas contraire à celui des aiguilles d'une montre (Fig. 16).

12) Établissez la vitesse d'essorage (élevée ou basse) selon le type de chargement (Fig. 17) (vu que les vêtements synthétiques sont très délicats, la vitesse la plus basse est sélectionnée automatiquement par la machine). 13) Appuyez, si nécessaire, sur la touche pour annuler l'essorage (Fig. 18). En appuyant sur cette touche, la machine accomplit son cycle de lavage sans essorer. C'est utile pour laver des vêtements lavés-repassés sans repassage. 14) Cette fonction est à sélectionner pour de petites quantités de linge (2,5 kg ou moins) (Fig. 20). Vous réaliserez ainsi d'appréciables économies d'eau et d'énergie. La "Demi-charge" ne doit pas être utilisée pour les programmes "laine" et "rideaux" qui doivent être rincés au niveau d'eau maximum. 15) Option uniquement pour les tissus synthétiques. Appuyez sur la touche (Fig. 19) pour obtenir un rinçage supplémentaire. À utiliser dans des endroits aux eaux très douces ou pour tous ceux qui sont allergiques à d'éventuels résidus de détergent. 16) Option uniquement pour tissus résistants. Appuyez sur la touche arrêt cuve pleine (Fig. 21) ; la machine s'arrête automatiquement au début du rinçage final et le linge restera trempé dans l'eau sans se froisser. Pour compléter le programme, appuyez et relâchez la touche "arrêt cuve pleine". 17) Pour mettre en fonction la machine, tirez sur le bouton programmateur (P) (Fig. 23) ou, dans le cas de machines pourvues de touche, appuyez sur la touche de fonctionnement (Fig. 22) ; le voyant s'allumera. 18) Si, accidentellement, vous dépassez la position voulue, interrompez le programme en appuyant sur le bouton programmateur (P) (Fig. 23) ou, dans le cas de machines avec touche, appuyez sur la touche arrêt (Fig. 22). Tournez le bouton programme (P) dans le sens jusqu'à ce que vous retourniez sur la position voulue. Tirez de nouveau le bouton programmateur (P) (Fig. 23) ou appuyez sur la touche de fonctionnement s'il est prévu (Fig. 22). 19) Il est toujours possible, même si cela n'est pas à conseiller, d'ajouter des vêtements qui ont été oubliés pendant le lavage principal. Dans ce cas, il faut opérer comme suit : Contrôlez plusieurs fois à travers le hublot qu'il n'y a pas d'eau dans la cuve ; sinon, établissez, grâce au bouton (P), le programme de vidange. S'il n'y a pas d'eau dans la cuve, appuyez sur le bouton programme (P) (Fig. 23), ou bien appuyez sur la touche arrêt, si prévue, et relâchez-la (Fig. 22). Attendez 3 minutes (Fig. 24) pour permettre le déblocage du dispositif de sécurité. Ouvrez le hublot (Fig. 12), ajoutez les vêtements et refermez le hublot. Si c'est le cas, ajoutez du détergent à mousse freinée. Pour remettre en fonction la machine, tirez le bouton programmateur (P) (Fig. 23) ou, dans le cas de machines pourvues de touche, appuyez sur la touche de fonctionnement (Fig. 22) ; le voyant s'allume (Fig. 25). 20) À la fin du programme de lavage, la machine s'arrête sur une des références d'arrêt STOP du programmateur (P). 21) Appuyez sur le bouton programmateur (P) (Fig. 23) ou appuyez sur la touche arrêt (si prévue) et relâchez-la (Fig. 22). 22) Attendez 3 (trois) minutes pour le déblocage du hublot (Fig. 24). 23) Enlevez le linge. 24) Avec les mains bien sèches, débranchez la machine du réseau électrique (Fig. 11). 25) Fermez le robinet d'eau (Fig. 26).

Fig.23

Fig.24

Fig.25

Fig.26

Note introductive

Notre machine pour laver et sécher le linge est une machine qui n'a pas besoin d'opérations compliquées et particulières d'entretien, car elle a été conçue pour durer dans le temps. Cependant, nous vous conseillons d'avoir certains égards. Pour les opérations qui suivront, assurez-vous que le courant ait été débranché (Fig. 34) et que le robinet d'eau ait été fermé (Fig. 38).

Nettoyage périodique du tiroir

Il doit être fait à chaque fois que vous observez des accumulations de détergent dans le tiroir. L'opération peut être faite en extrayant tout simplement le tiroir de son logement (en dépassant énergiquement la fin de course) (Fig. 39) et en le nettoyant sous un jet d'eau. La machine ne doit pas être nettoyée avec des solvants mais uniquement avec un chiffon mouillé et légèrement savonné.

Nettoyage ou filtre de la pompe

Fig.38

Il faut le faire périodiquement en vous assurant que la machine à laver soit vide, sans eau dans la cuve et débranchée du réseau électrique (Fig. 34).

L'opération doit être faite en mettant d'abord une cuvette ou un chiffon sous le portillon du filtre, car une petite perte d'eau est toujours possible (Fig. 40).

Le filtre doit être enlevé de son logement en le faisant tourner d'un demi-tour dans le sens contraire à celui t en le tirant vers l'extérieur (Fig. 41). Le nettoyage a lieu sous un jet d'eau courante en ayant soin que les impuretés déposées soient toutes enlevées.

Revissez le filtre dans son logement dans le sens n vérifiant qu'il soit mis complètement à l'intérieur et qu'il soit bien bloqué (Fig. 42).

Fig.39

Fig.40

Fig.41

Fig.42

Si la machine ne fonctionne pas

Avant de vous adresser au service après-vente technique, vérifiez que les opérations suivantes aient été complètement effectuées ; cela vous fera économiser du temps et de l'argent.

Ne fonctionne pas (avec le voyant éteint)

Assurez-vous:

1) Que le courant du réseau existe. 2) Que la fiche est insérée correctement dans la prise. 3) Que le bouton programme (P) est tiré ou que la touche de marche/arrêt, si prévue, est appuyée. 4) Que le hublot est fermé. 5) Puis consultez un technicien.

Ne fonctionne pas (avec le voyant allumé)

Assurez-vous:

1) Que le bouton programmes (P) est sur le programme choisi. 2) Voir le problème "Ne charge pas l'eau".

Ne chargez pas l'eau

Assurez-vous:

1) Qu'il y a de l'eau dans le circuit hydraulique. 2) Que le robinet est ouvert. 3) Qu'il n'y a pas de pince dans le tuyau hydraulique. 4) Avec le courant débranché, nettoyez le petit filtre d'entrée placé entre le robinet et le tuyau de vidange. 5) Ensuite consultez un technicien.

Charge et décharge continuellement de l'eau

Assurez-vous:

1) Que le tuyau de vidange est à la juste hauteur (60-90 cm). 2) Que la sortie du tuyau de vidange n'est pas immergée dans l'eau. 3) Puis, consultez le technicien.

Ne décharge pas l'eau et n'essore pas

Assurez-vous:

1) Que le tuyau de vidange est bien positionné. 2) Qu'il n'y a pas d'obstruction dans le tuyau de vidange. 3) Que les doses de détergent ne sont pas excessives. 4) Que le tiroir du détergent n'est pas incrusté. 5) Que le détergent est adapté pour laver avec la machine à laver.

Le hublot ne s'ouvre pas

Assurez-vous:

1) Que les grandes pièces (draps, nappes, etc.) soient dépliées. 2) Que la machine à laver repose correctement sur ses pieds. 3) Que les quatre vis et les entretoises de l'emballage aient été enlevées.

1) Attendez 3 minutes après la fin du programme.

Essayez de faire fonctionner la machine pour voir si le problème est résolu.

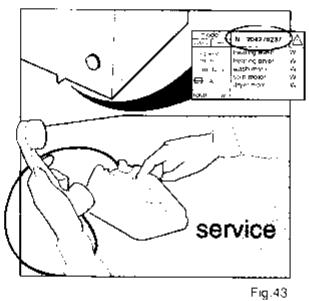

Si le problème se répète, appelez le service après-vente (Fig. 43) en citant :

1) Le type de panne. 2) Le modèle. 3) Le numéro de matricule de la machine reporté sur la plaque signalétique située à l'intérieur de la porte-filtre.

PROGRAMMES INTENSIFS POUR TEXTILES RÉSISTANTS

PROGRAMMES COMPLÉMENTAIRES POUR TEXTILES RÉSISTANTS

PROGRAMMES POUR TEXTILES DÉLICATS, MIXTES ET SYNTHÉTIQUES

PROGRAMMES COMPLÉMENTAIRES POUR TEXTILES DÉLICATS

PROGRAMMES SPÉCIAUX

PROGRAMMES COMPLÉMENTAIRES

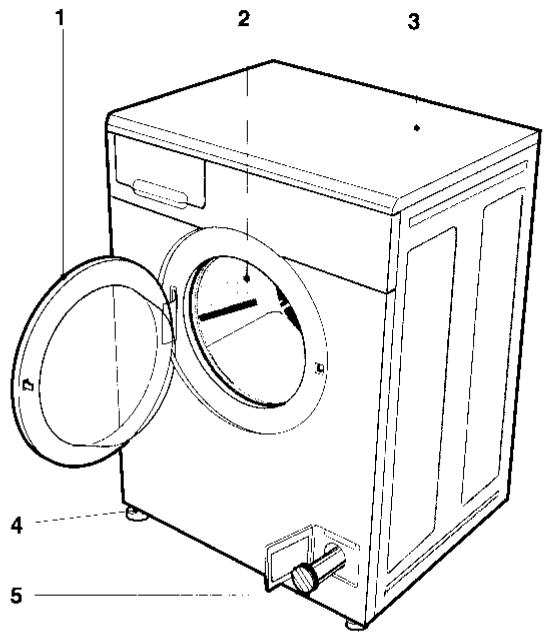

1-HUBLOT 2-TAMBOUR 3-DESSUS STRATIFIÉ 4-PIEDS RÉGLABLES 5-FILTRE

1- OUVERTURE POUR LE CHARGEMENT DU LINGE 2- TAMBOUR 3- PLAN DE TRAVAIL ANTI-RAYURES 4- PIEDS RÉGLABLES 5- FILTRE

1- OUVERTURE POUR LE CHARGEMENT DU LINGE 2- TAMBOUR 3- PLAN DE TRAVAIL ANTI-RAYURES 4- PIEDS RÉGLABLES 5- FILTRE

Tableau de commande

A - TABLEAU DE PROGRAMMES B - BACS À PRODUITS DÉTERGENTS C - CHOIX DE VITESSES D'ESSORAGE E - TOUCHE SUPPRESSION D'ESSORAGE F - TOUCHE DEMI-CHARGE G - TOUCHE RINÇAGE SUPPLÉMENTAIRE T - BOUTON THERMOSTAT RÉGLABLE P - BOUTON PROGRAMMATEUR S - VOYANT TÉMOIN DE MISE SOUS TENSION

Cette machine est conforme au D.M. 13/4/89 et à la Directive communautaire CEE n° 87/308 du 2/6/87 relative à la suppression des parasites radio.
