| Type de produit | Machine à laver |
| Marque | ZANKER |
| Modèle | LAVITA 9150 |
| Hauteur | 85 cm |
| Largeur | 60 cm |
| Profondeur | 57 cm |
| Alimentation électrique | 220-230 V, 50 Hz |
| Puissance totale | 2200 W |
| Fusible minimum | 10 A |
| Pression d'eau | Min 5 N/cm², max 80 N/cm² |
| Capacité maximale (coton) | 5 kg |
| Capacité maximale (synthétiques) | 2 kg |
| Capacité maximale (laine) | 1 kg |
| Vitesse d'essorage maximale | 1500 tr/min |
| Programmes de lavage | Énergiques (coton/lin) et délicats (synthétiques, laine) avec options prélavage, lavage rapide, rinçage supplémentaire, départ retardé |
| Fonction de sécurité | Verrouillage électrique du hublot, protection contre les interférences radioélectriques |
| Entretien courant | Nettoyage carrosserie, tiroir bacs, filtre de vidange, filtre tuyau d'arrivée d'eau |
| Réparabilité | Pièces détachées originales, service après-vente agréé |
| Informations générales | Conforme à la directive CEE 87/308, notice d'utilisation à conserver |
FOIRE AUX QUESTIONS - LAVITA 9150 ZANKER
Questions des utilisateurs sur LAVITA 9150 ZANKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice LAVITA 9150 - ZANKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LAVITA 9150 de la marque ZANKER.
MODE D'EMPLOI LAVITA 9150 ZANKER
Le tableau de commande. 35
Commandes 35
Tiroir bacs à produits et carte programmes 36
Symboles 36
Conseils pour le lavage 37
Détérgeants et additifs 38
Symboles internationaux pour l'entretien des textiles. 39
Programmes de lavage 40-41
Succession des opérations 42
Entretien 43
Carrosserie 43
Tiroir bacs à produits 43
Filtre de vidange 43
Filtre tuyau d'arrivée d'eau 43
En cas de panne 44
| DIMENSIONS | Hauteur | 85 cm |
| Largeur | 60 cm | |
| Profondeur | 57 cm | |
| TENSION/FREQUENCY | 220-230 V / 50 Hz | |
| PUISSANCE TOTALE | 2200 W | |
| PUISSANCE MINIMUM DU FUSIBLE | 10 A | |
| PRESSION DE L'EAU | minimum | 5 N/cm2 |
| maximum | 80 N/cm2 | |
| CHARGE MAXIMUM | coton | 5 kg |
| tissus synthétiques | 2 kg | |
| laine | 1 kg | |
| VITESSE D'ESSORAGE | 1500 t/min |
Cet appareil est conforme à la directive CEE n. 87/308 du 2.6.87 relative à la suppression des interférences radioélectriques.
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'ait suivi, de façon à ce que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des avertissements relatifs.
Ces avertissements ont été rédigés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
- À la réception de l'appareil, nous vous prions de faire les « réserves d'utilisation » en présence du livreur (dégâts esthétiques par exemple). Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
- Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié. Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié. Pour déventuels dépannages, adressez-vous à un service après-vente autorisé et n'exigez que des pièces détachées originales. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
- Débranchez toujours la prise de courant et fermez le robinet de l'eau après l'utilisation de l'appareil.
- Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation.
- Contrôlez toujours, avant d'ouvrir le hublot, que l'eau ait été évacuée. Dans le cas contraire, effectuez la vidange suivant les indications de la notice d'utilisation.
- Cet appareil est lourd. Faites attention lors du déplacement. L'appareil doit être débridé avant l'utilisation. La non-élimination ou l'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suivez à ce propos le paragraphe relatif dans la notice d'utilisation.
- Pendant le fonctionnement, l'appareil se réchauffe sensiblement au niveau du hublot. Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.
Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation d'odeur de moisi. Lavez en machine seulement les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni. Avant le lavage, vérifiez l'état du linge : videz les poches, fermez les fermétures à glissière, recousez, si nécessaire, les boutons, ne lavez pas de tissus non ourlés ou déchirés, enlevez les taches d'encre, de rouille, d'herbe, de sang, de peinture, etc. Ne lavez pas en machine les corsets avec baleines. Lorsque le lavage est effectué avec une lessive liquide contenue dans une boule à placer directement dans le tambour, il est nécessaire de déchirer cette boule avant de procéder au séchage du linge (si vous avez une machine qui sèche aussi le linge). - Ne laissez pas fonctionner l'appareil lorsque vous n'êtes pas à la maison. Bien que l'appareil ait été produit conformément aux normes de sécurité, une panne peut cependant se produire. - Les pièces de monnaie, épingles de sûreté, broches, vis, etc. qui sont restées dans le linge peuvent provoquer des dommages importants. - Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lave-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit évaporé avant d'introduire les articles dans l'appareil. - Groupez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pièces ne puissent se glisser entre le tambour et la cuve. N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait endommager le linge. - Les petits animaux domestiques ont l'habitude de se glisser dans le tambour du lave-linge. Contrôlez le tambour de votre machine avant de mettre l'appareil en fonction. - En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et exigez des pièces originales. Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et détériorez le dispositif de fermeture du hublot et de la porte (selon le modèle).
Débridage
Avant de mettre en marche la machine, il est indispensable de enlever les dispositifs de sécurité pour le transport. Opérez de la façon suivante:
Dévisser à l'aide d'une clé la vis arrête droite.
Coucher l'appareil sur le dos, en faisant attention à ne pas endommager les tuyaux.
À cet effet, placer une cornière de l'emballage entre la machine et le sol.
Enlever le bloc de polystyrène du fond de la machine; il n'est pas nécessaire de le conserver.
Dégager les deux sachets en polyéthylène en enlevant l'adhésif.
Extraire avec soin le sachet droit (1) et après le sachet gauche (2) en les tirant vers le centre de l'appareil.
Remettre la machine debout et dévisser les 2 autres vis à l'arrête.
Extraire les trois goujons en plastique des trouts ou se trouvaient les vis.
Boucher les trous restés libres à l'aide des caches qui se trouvent à l'arrière de la machine.
Remarque
Il est conseillé de conserver toutes les parties détachées étant donné que, en cas de transferts futurs de l'appareil, elles devront être remontées.

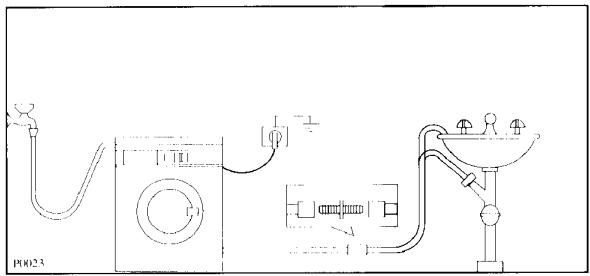

Positionnement
Placer l'appareil sur un sol plat et dur. Veiller à ce que les ouvertures d'aération de l'appareil ne seront pas obstruées (surtout lorsque l'appareil est placé dans une pièce avec le sol recouvert de moquette).
Veiller à ce que l'appareil ne touche pas au mur ou aux autres meubles de la cuisine.
Il est évident que le robinet de l'eau, l'installation pour la vidange et la prise de courant doivent se couvrir à proximité des tuyaux de la machine et du câble d'alimentation. S'il n'en est pas ainsi, il est conseillé de demander à l'installateur de déplacer le robinet et/ou la vidange et/ou la prise de courant.
Arrivée d'eau
Brancher le tuyau d'arrivée à un robinet filtré au pas de gaz de 34.
Le tuyau d'arrivée est équipé d'un dispositif de blocage de l'eau.
Dans le cas où le tuyau intérieur devrait se déterminer à cause d'une usure naturelle, ce dispositif bloquera l'entrée d'eau à l'appareil.
Cet inconvénient est si
signalé par l'apparition d'un secteur rouge dans la petite fenêtre «A».
Dans ce cas, fermez le robinet de l'eau et remplacez le tuyau.
Il n'est pas nécessaire, en ce qui nous concerne, que le robinet soit «ventilé» (la machine est dotée d'un airbreak) bien qu'il soit possible que la municipalité l'exige.
Au cas où on saurait que la pression de l'eau est parfois très élevée, placer un réducteur en caoutchouc 34 , 23× 4× 4mm, dans l'embout du tuyau, du côté de la machine.
Le tuyau d'arrivée ne peut pas être prolongé. Si le tuyau est trop court et qu'on ne veut pas faire déplacer le robinet, acheter un tuyau pour haute pression plus long, complet, spécialement conçu à cette fin.
L'autre extrémité du tuyau d'arrivée, du côté de la machine, peut être orientée dans n'importe quelle direction. Dévisser un peu la bague de serrage, tourner le bout du tuyau et revisser solidement la bague.
Vidange
La crosse du tuyau de vidange peut être placée de trois manières différentes :
Sur le bord d'un lavabo. Dans ce cas il est nécessaire de veiller à ce que l'extrémité ne puisse pas se décrocher du bord lorsque la machine effectue la vidange. On pourrait, par exemple, l'assurer avec une petite ficelle au robinet, ou l'accrocher au mur.
Dans une dérivation de la vidange du lavabo. Cette dérivation doit se trouver au-dessus du siphon, de telle manière que la crosse du tuyau soit à 60 cm au moins du sol.
Dans un conduit de vidange à une hauteur non inférieure à 60 cm et non supérieure à 90 cm.
L'extrémité du tuyau de vidange doit toujours être ventilée, c'est-à-dire que le diamètre interne du conduit de vidange doit être plus large que le diamètre externe de la crosse du tuyau.
La rallonge éventuelle du tuyau de vidange ne peut pas dépasser 180 cm de longueur, doit avoir au moins le même diamètre interne que le tuyau original et utiliser un raccord ad hoc.
Faire passer la rallonge sur le sol, du côté de la machine, et ne la faire monter que près de la vidange.
Branchement électrique
Cette machine ne peut être branchée qu'en 220-230 V, 50Hz
Vérifier que le compteur et les fusibles de l'installation électrique de la maison peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils branchés.
La machine est dotée d'un câble d'alimentation à trois conducteurs et d'une fiche avec contact de mise à la terre. On ne peut brancher la fiche que dans une prise de courant importante avec une borne de mise à la terre (branchée et fonctionnant) : la machine doit être bien mise à la terre.
Le câble d'alimentation ne peut pas être prolongé. S'il s'avère trop court, demander à l'installateur de monter un cordon plus long sur la machine ou de déplacer la prise de courant.
Le branchement devra être exécuté en respectant les normes en vigueur.
Le fabricant décline toute responsabilité pour les dommages ou les lésions causés par le non-respect des normes de sécurité susmentionnées.
Mise de niveau
Placer la machine à laver dans sa position définitive et la mettre autant que possible de niveau, en vissant ou en dévisant un ou deux des vérins d'appui régables. Veiller à ce que la machine soit bien stable sur les quatre vérins. Après la mise de niveau, bloquer les contrecrous à l'aide d'un tournevis.

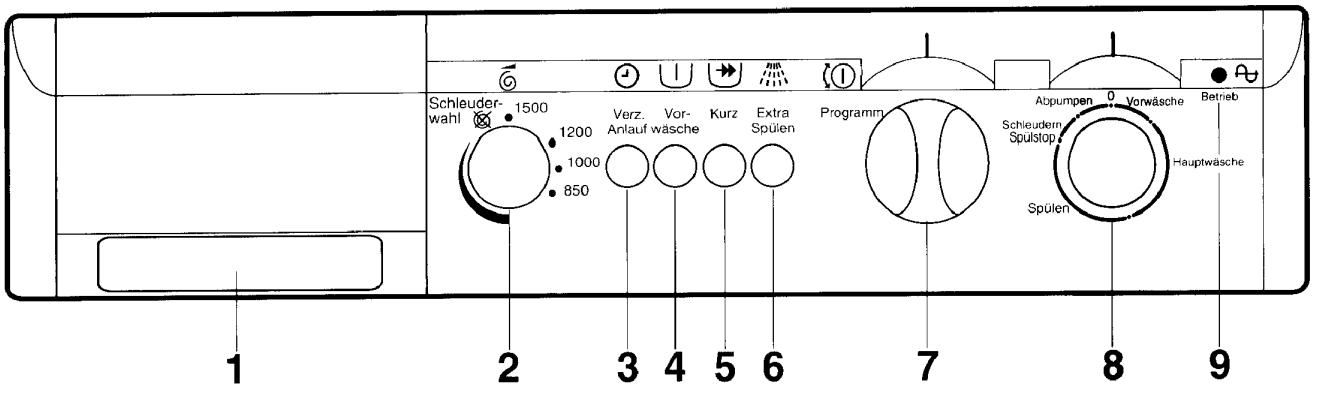

Tableau de commande
1 Tiroir bacs à produits et carte programmes (voir page 36).
2 Sélecteur de la vitesse d'essorage
A l'aide de ce bouton on peut régler la vitesse d'essorage:
— coton et lin: 1500-1200-1000-850-650 tr/min.
synthétiques et délicats: 850-650 tr/min.
laine: 1000-650 tr/min.
En tournant le sélecteur, toutes les phases d'essorage seront supprimées.
Important : la position 650 n'est pas indiquée sur le bouton. Elle se trouve à la fin de la ligne noire, avant le symbole.
En sélectionnant une vitesse de 650 tr/min pour le coton et le lin, la machine effectuera un rinçage supplémentaire.
3 Touche de démarrage retardé
En enfonçant cette touche, le départ du programme pourra être retardé de jusqu'à 6 heures max.
Cela vous permet, par exemple, de profiter du tarif heures creuses si votre habitation est équipée d'un compteur jour/nuit.
4 Touche prélavage
En pressant cette touche avant l'affichage d'un programme de lavage (à l'exclusion du programme «Laine»), la machine effectuera un prélavage à 40°C max. Ce programme se termine par un bref essorage dans les programmes énergiques (lin et coton) et “synthétiques”. Dans le programme pour les “délicats”, l'eau est simplement évacuée.
5 Touche lavage rapide
En enfonçant cette touche dans les programmes pour linge, coton et synthétiques, le temps de lavage sera réduit. Autiliser pour du linge peu sale et avec des températures de 60°C max.
6 Touche rincage supplémentaire
En enclenchant cette touche, la machine effectuera un rincage supplémentaire dans les programmes pour linge en coton et lin et dans le programme «A».
A utiliser en cas d'eau très douce et pour les personnes allergiques aux détergents.
7 Sélecteur programmes/interrupteur marche/arrêt (1)
A l'aide de ce bouton on besoin le programme de lavage. Le presser et le tourner vers la gauche ou la droite sur le programme choisi.
La lampe de fonctionnement et celle du hublot s'allument et le programme commence.
Pour annuler un programme en cours tourner le bouton sur «h»: un long signal acoustique retentit, indiquant que le programme a été annulé.
Il est possible de laver aussi à l'eau froide en plaçant le bouton sur « × »
8 Indicateur phases programmes
Au fur et à mesure que le programme choisi se déroule, il tourne en indiquant la phase du programme en cours.
Vorwäsche = prélavage
Hauptwäsche = lavage
Spulement = rinçages
Spuilstop = arrêt cuve pleine
Schleudern = essorage
Abpumpen = vidange
0 amp; Stop
9 Voyant de fonctionnement
Il s'allume lorsque l'appareil se met en marche.
Tiroir bacs à produits et carte programmes
Trois cartes des programmes dans différentes langues sont fournies avec la machine. L'une des trois se trouve sur le devant du tiroir bacs à produits, les autres dans l'emballage (généralement dans le tambour).
Il est possible de remplacer
remplacer la carte: à cet effet, la sortir en la tirant vers la droite et faire glisser la nouvelle dans la langue désirée.
Symboles
Préavage Lavage. Assouplissant
Interrupteur de refroidissement de l'eau de lavage
L'appareil a été réglé à l'usine pour consommer peu d'eau (la phase de refroidissement n'a pas été prévue automatiquement).
Il pourrait cependant être nécessaire, dans certaines conditions (conduites de vidange très anciennes), de refroidir l'eau de lavage en enclenchant cet interrupteur.
Pour ce faire, le tourner à l'aide d'une pièce de monnaie sur le symbole du thermomètre.
Lorsqu'on désit un programme à 95°C, avant la vidange de l'eau de lavage, il y aura une entrée d'eau froide, ce qui fera diminuer la température de l'eau de 95°C à 60°C env.
Pour accéder à cet interrupteur, il faut sortir le tiroir bacs à produits.
Conseils pour le lavage
Il est tout d'abord conseillé de ne pas garder trop longtemps le linge avant de le laver, surtout s'il est humide (il va chancir et sentir la moisissure).
Prendre surtout le temps de déchiffrer attentivement le schéma des symboles pour l'entretien des textiles représenté dans cette brochure.
Mémoriser déjà qu'une ligne au-dessous du symbole de la cuve signifie qu'il n'est pas possible de laver le textile en question avec un programme «énergique» pour linge en lin et coton.
Laver séparément le linge blanc et le linge de couleur.
Les tissus mélangés, tel que le polyester/coton, doivent être traités comme les synthétiques.
Les acryliques et les voilages sont à laver dans le programme pour les «délicats».
Seulement les articles en laine portant le label «Woolmark» et l'indication «lavable en machine» peuvent être lavés dans le programme spécifique.
D'autres types de laine doivent être lavés à la main ou nettoyés à sec.
Prélavage
Normalement un prélavage n'est pas nécessaire. Cette machine, en combinaison avec les détergents modernes, lave d'une façon optimale même sans le prélavage, d'où une économie de courant, temps, eau et détergent.
On peut cependant souhaiter un prélavage si le linge est très sale, comme dans le cas des vêtements de travail utilisés dans une boucherie ou dans un garage.
Températures
Il est conseillé de laver les blancs à une température de 60°C et non pas à celle de 95°C. Si le linge n'est pas très sale, cette température suffira largement et permettra d'économiser beaucoup d'énergie.
Il suffit de laver à 40°C le linge de couleur claire, lavable à la température maximale de 60°C. En cas de lessive regroupant des tissus colorés foncés et des tissus clairs, la température ne doit pas dépasser 40°C.
Les tissus synthétiques blancs et leurs colorés clairs peuvent généralement être lavés à 60°C, mais, dans ce cas aussi, 40°C peuvent suffire si le linge n'est pas trop sale.
Les tissus synthétiques de couleur foncée, les tissus délicats et la laine doivent être lavés à une température maximum de 40°C. Si l'une des étiquettes indique la valeur de 30°C, sélectionner 30°C pour tout le linge. Dans la plupart des cas cet article est lavable à 40°C, mais le fabricant du lave-linge ne peut pas courir le risque d'endommager le linge délicat. A vous donc de décider.
Vous êtes cependant personnellement responsable des dommages eventuels causés par le choix d'une température trop élevée.
Quelle charge?
Pour le coton et le lin, ainsi que pour les synthétiques et la laine, se conformer aux quantités indiquées dans les tableaux des programmes.
A vrai dire, il faudrait constamment peser les charges de linge.
Comme il est compliqué de peser le linge, il est conseillé d'utiliser une autre méthode :
coton, lin, métis: tambour plein, sans tasser
synthétiques résistants et mixtes: la moitié du tambour
tissus délicats et laine: un tiers du tambour.
Avant de charger le linge
Avant le lavage, raccomoder les déchirures, les trous et les effilochures.
Recoudre ou couper tout d'abord les boutons trop lâches.
Fermer les boutons à pression et les fermétures à glissière.
Éviter de laver du linge effiloché; raccommoder les oulets avant le lavage.
Avant le lavage, retirer des poches internes et des poches des pantalons les petits objets qu'elles pourraient contenir. Les clous, les épingles, les trombones et des objets semblables peuvent occasionnellement causer de gros dommages à la machine et au linge.
Retirer les crochets de fixation des rideaux.
Laver une première fois séparément les vêtements colorés, surtout s'ils sont foncés, puisqu'il y a bien des chances qu'ils déteignent.
Avant le lavage, traiter les taches difficiles (telles que les taches d'herbe, de rouille, de goudron, de peinture, de stylo à bille) à l'aide d'un détachant. Si l'on utilise, par exemple pour éliminer une tache de peinture, un produit volatile, tel que la terpentine ou des produits semblables, attendre, avant de laver le vêtement, qu'il soit complètement évaporé.
Le fabricant du lave-linge décline toute responsabilité pour les dommages ou les lésions causés par l'utilisation de produits volatils, inflammables ou toxiques.
Détergents et additifs
Le bon résultat du lavage dépend aussi du choix du détergent et de son dosage correct. Doser correctement signifie éviter le gaspillage et protéger l'environnement. Bien que biodégradables, les détergents contiennent des éléments qui, lorsqu'ils sont présents en de fortes quantités, alerent le délicat équilibre écologique de la nature.
Utiliser toujours des détergents de bonne qualité, indiqués pour le lavage dans un lave-linge.
Respecter les doses conseillées par le fabricant et figurant sur le paquet du détergent. Elles tiennent compte de l'importance de la charge de linge, du degré de saleté et de la dureté de l'eau. Si vous ne connaissiez pas cette valeur, renseignez-vous auprès de la société de distribution de l'eau.
Détergents traditionnels en poudre
Le détergent doit être versé avant le lavage dans les bacs du tiroir à produits.
Il existe des produits spécialement indiqués pour le lavage des tissus colorés, délicats et de la laine dans un lave-linge.
Il est conseillé d'utiliser ces produits notamment pour les tissus délicats et pour la laine.
Détergents «concentrés» en poudre
Verser le détergent concentré en poudre dans le bac réservé au lavage.
Quand vous utilisez des détergents concentrés, évitez les programmes avec prélavage. Détergents liquides
Si l'on utilise un produit liquide, celui-ci peut être versé directement dans le bac pour le lavage, à condition de ne pas faire de prélavage et de mettre tout de suite en marche la machine.
Le détergent liquide peut être utilisé à la place du détergent en poudre notamment pour du linge pas très sale et pour les programmes à moyenne et basse température. On conseille, par contre, d'utiliser un produit en poudre pour les programmes à haute température.
Verser les éventuels produits liquides, pour assouplir ou apprêter le linge, dans le bac du tiroir à produits destiné à cet effet, avant le début du programme.
Vous pouvez utiliser un produit assouplissant (liquide) si, par exemple, vous souhaitez sécher des tissus synthétiques dans un séche-linge, ce qui évitera la formation d'électricité statique pendant le séchage.
Degrés de dureté de l'eau
| Niveau de durée | Caracteristique | Degrés allemands°dH | Degrés français°T.H. |
| 1 | douce | 0-7 | 0-15 |
| 2 | moyenne | 8-14 | 16-25 |
| 3 | dure | 15-21 | 26-37 |
| 4 | très dure | plus de 21 | plus de 37 |
Cette machine est dotée d'un nouveau système de lavage, pour un lavage rapide et économique. En effet, la machine n'utilise que la quantité d'eau nécessaire pour chaque charge de linge. Cela permet d'importantes économies en matière d'eau, énergie, détergent et temps, surtout dans les «petites charges», sans empêcher pour autant d'obtenir de brillants résultats de lavage.
| LAVAGE | ||
| 95 | traitement normal à 95, 60 ou 40°C | articles en coton sans apprêt in-froissable |
| 60 | ||
| 40 | ||
| 95 | agitation réduite. essorage réduit. | certains articles 100% coton avec apprêt infroissable |
| 60 | lavage à tempé-rature décrois-sante progressi-vement. | articles avec apprêt infroissable ou conte-nant des fibres synthétiques |
| 50 | ||
| 40 | ||
| 40 | agitation force-ment réduite. rincage à froid, essorage réduit | articles en laine lavables à la machine à 40°C |
| 30 | agitation force-ment réduite. rincage à froid, essorage réduit | articles en laine ou soie lavables à la machine à 30°C: également pour d'autres articles très déli-cats |
| 30 | lavage à la main | articles pouvant uniquement être lavés à la main à une température ne dépassant pas 40°C |
| ne pas laver | ||
Copyright ETITEX a. s. b. l.
Avenue des Arts 20, Bte 2, 1040 Bruxelles
| BLANCHIMENT | |
| blanchiment au chlore (ja-vel) permet (uniquement àfroid et avec une solu-tion diluée) | blanchiment au chlore (ja-vel) proscrit |
| cl | |
| REPASSAGE | |||
| température de repassage | ne pas repasser (2) | ||
| élevée (max 200℃) | moyenne (max 150℃) | basse (1) (max 110℃) | |
| (1) Le traitement à la vapeur présente des risques (1) Le traitement à la vapeur est interdit | |||
| NETTOYAGE A SEC | |||
| tous les solvants usuels | tous solvants sauf le trichloréthylène | exclusivement solvants petro-liers et R 113 | ne pas nettoyer à sec |
| A | P | F (1) | ⊗ |
| certaines restrictions au processus de nettoyage-nettoyage en libre service impossibly (2) | |||
| P | F | ||
| (1) Nettoyage en libre service possibl unquivalent dans les machines em-ployant le solvant R 113(2) Les restrictions concernant les sollicitations mécaniques et/ou la tempé-rature de séchage et/ou l'addition d'eau au solvant | |||
| Symbole facultatif pour le SECHAGE après lavage | ||
| séchage en tambour permissible pas de restrictions en ce qui concerne la température | séchage à température modérée | ne pas sécher en tambour |
Programmes «énergiques» pour coton et lin Charge de linge max.: 5 kg
| Programme | Degré de saleté | Bacs à produits | Position sélecteur programmes | Description du programme |
| Blancs (Kochwäsche) | Très sale | 95° | Lavage à 95°C Rinçages Essorage | |
| Eco-Blancs (*) | Normalement sale | 60° E | Lavage à 60°C Rinçages Essorage | |
| Blancs | Peu sale | 40°-60° | Lavage à 40°-60°C Rinçages Essorage | |
| Couleurs (Buntwäsche) bon teint | Norma-lement sale | 60° | Lavage à 60°C Rinçages Essorage | |
| Eco-Couleurs (*) | Peu sale | 40° E | Lavage à 40°C Rinçages Essorage | |
| Couleurs fragiles | Norma-lement sale | ×-30°-40° | Lavage à 30°-40°C ou à froid × Rinçages Essorage | |
| Programme rapide | Peu sale | 30°-60° +→J | Bref lavage à 30°-60°C Rinçages Essorage | |
| Rinçages énergiques | A | Rinçages avec évientuel additif Essorage | ||
| Essorage long | D | Vidange et essorage long. | ||
| Annulation | H | Pour annuler un programme en cours, affichez le programme «H». |
Par une température de 40° - 60°, on entend qu'il est possible de désirer une température de 40° ou de 60°. En sélectionnant 60E ou 40E, vous obtiendrez un programme ECO, le temps de brassage étant équivalent à celui des programmes à 95°C et 60°C.
Programmes « délicats » pour synthétiques, mélangés, soie et laine
Charge de linge max. : 2 kg, laine 1 kg.
| Programme | Degré de saleté | Bacs à produits | Position sélecteur programmes | Description du programme |
| Synthétiques (Pflegeleicht) | Très sale | 60° | Lavage à 60°C Rinçages Arrêt cuve pleine (*) | |
| Synthétiques Eco | Norma- lement sale | 40° E | Lavage à 40°C Rinçages Arrêt cuve pleine (*) | |
| Synthétiques | Peu sale | × -30°-40° | Lavage à 30°-40°C ou à froid × Rinçages Arrêt cuve pleine (*) | |
| Programme rapide | Peu sale | 30°-40°-60° + ➕ | Bref lavage à 30°-40°-60°C Rinçages Arrêt cuve pleine (*) | |
| Délicats (Feinwäsche) | Norma- lement sale | × -30°-40° | Lavage à 30°-40°C ou à froid × Rinçages Arrêt cuve pleine (*) | |
| Laine (Wolle) | Norma- lement sale | × -30°-40° | Lavage à 30°-40°C ou à froid × Rinçages Essorage bref | |
| Rinçages délicats | B | Rinçages avec éventuel additif Arrêt cuve pleine (*) | ||
| Amidonnage/ assouplissant | C | Rinçage avec éventuel additif Arrêt cuve pleine (*) | ||
| Essorage bref | F | Vidange et essorage bref. | ||
| Vidange | G | Evacuation de l'eau | ||
| Annulation | H | Pour annuler un programme en cours, affichez le programme «H». |
(*) L'eau du dernier rinçage de ces programmes (à l'exception du programme « G »), n'est pas évacuée pour éviter le froissement du linge dans le cas où il ne serait pas retiré immédiatement. Choisissez ensuite le programme « F » (essorage bref) ou « G » (vidange).
1 Chargement du linge
Ouvrir le hublot.
Charger les pièces de linge en les introduisant une à la fois dans le tambour. Déplier le plus possible le linge. Fermer le hublot ; le bloquer avec soin.
2 Dosage du détergent
Extraire le tiroir bacs à produits jusqu'à l'arrêt.
Doser la quantité voulue de détergent dans un goblet gradué et le verser dans le bac pour le lavage.
Si on souhaite effectuer un prélavage, verser un détergent biologique dans le bac U.
3 Dosage des additifs
Verser, le cas échéant, l'assouplissant dans le bac ad hoc 8 sans dépasser le niveau MAX.
Choix des différentes options à l'aide des touches et de la vitesse d'essorage à l'aide du sélecteur.
5 Choix et mise en route du programme
Ouvrir le robinet.
Contrôler que le tuyau de vidange est bien placé.
Enclencher le bouton du programmeur et le tourner sur la position désirée.
Le voyant de fonctionnement et celui du hublot s'allument et le programme démarre.
L'indicateur de la phase du programme commence à tourner.
6 Quand le programme est terminé
La machine s'arrête automatiquement.
Si on a choisi un programme «délicat», ne pas oublier de vidanger l'eau avant d'ouvrir le hublot.
Attendre une à deux minutes avant d'ouvrir le hublot : c'est le temps nécessaire à déverrouiller le dispositif électrique de verrouillage du hublot (le voyant relatif doit être éteint).
Trois signaux acoustiques retentissent.
Tourner le bouton du programmeur sur «0», le voyant de fonctionnement s'éteint.
Relacher la(les) touche(s).
Sortir le linge. Faire tourner une fois le tambour avec les mains, pour vérifier s'il est complètement vide.
Laisser pendant quelques temps le hublot entrebaillé pour faire sortir la vapeur de la machine.
La carrosserie
On peut, le cas échéant, nettoyer la carrosserie du lavelinge en utilisant de l'eau tiède et un produit d'entretien ménager neutre qui n'éraflé pas. Rincer avec de l'eau propre et essuyer avec un chiffon doux.
Important: ne jamais utiliser d'alcool, solvants ou produits similaires.
Le tiroir bacs à produits
Les détergents et l'assouplissant s'incrustent à la longue. Nettoyer de temps en temps le tiroir bacs à produits sous un jet d'eau. À cette fin, il est possible d'extraire complètement le tiroir de la machine en appuyant sur l'arrêt au fond à gauche.
Pour faciliter le nettoyage, la partie supérieure du bac réservé à l'assouplissant peut être enlevée.
Le logement interne du tiroir
Le détergent peut à la longue s'incruster même à cet endroit : le nettoyer à l'aide d'une vieille brosse à dents.
Remettre le tiroir en place.
Le filtre de vidange de l'eau
Le rôle de ce filtre est de recueillir les fils et les effilochures. L'obstruction du filtre entraine des dérèglements du programme.
Contrôler régulièrement que le filtre soit propre.
Ouvrir le portillon pour accéder au filtre.
Mettre un récipient dessous et dévisser le filtre.
Extraire le filtre de son logement.
Nettoyer le filtre à l'eau courante.
Le filtre du tuyau d'arrivée d'eau
Si l'on remarque que la machine prend plus de temps à se remplir, il est conseillé de contrôler que le filtre du tuyau d'arrivée d'eau ne soit pas bouché.
Fermer le robinet de l'eau. Dévisser l'embout du tuyau du robinet. Extraire le filtre de son logement, le nettoyer avec une petite brosse et le remettre en place.
Bien revisser l'embout du tuyau.
L'appareil ne se met pas en marche
- Contrôler si le hublot est bien fermé.
- Contrôler si le courant arrive à l'appareil.
- Contrôler si le fusé de l'installation électrique est intact.
- Contrôler que le sélecteur programmes soit positionné correctement. Si l'appareil ne démarre pas, annuler le programme sélectionné en tournant le bouton sur «H» et après afficher à nouveau le programme.
L'eau n'entre pas dans l'appareil
Le robinet de l'eau est-il ouvert? Est-ce que l'eau sort du robinet? Vérifier. Le tuyau de remplissage a-t-il été coincé ou plié? La crépine du tuyau de remplissage est-elle bouchée? - Contrôler si le hublot est bien fermé.
L'appareil se remplit et se vide:
L'extrémité du tuyau de vidange est située à un niveau trop bas par rapport au sol sur lequel se trouve la machine. Consulter le chapitre en question.
L'appareil ne vidange pas et/ou n'essore pas:
Le tuyau de vidange est-il coincé ou plié? Le filtre de vidange est-il bouché? Est-ce qu'on a besoin de l'option suppression essorage ?
Il y a de l'eau au sol:
Trop de détergent ? Le détergent est-il impropre parce qu'il mousse trop ? Trop de mousse provoque des fuites. Est-ce que l'un des embouts du tuyau de replissage perd ? On ne voit presque pas l'eau courir le long du tuyau ; vérifier si le tuyau est humide.
L'appareil vibre ou fait du bruit:
Est-ce qu'on a retiré tous les dispositifs de sécurité pour le transport ? Est-ce que l'appareil s'appuie contre quelles choses ? Est-ce que les vérins de soutien reposent solidement au sol et est-ce que les contre-écrous sont bien bloqués ?
S'il n'est pas possible de remédier à cet inconvénient ou de le localiser, s'adresser au centre de service après-vente, après avoir noté le modèle, le numéro de fabrication et la date d'achat de l'appareil, que le service va demander.
- Débridage
- Remarque
- Positionnement
- Arrivée d'eau
- Vidange
- Branchement électrique
- Mise de niveau
- Tableau de commande
- Sélecteur de la vitesse d'essorage
- Touche de démarrage retardé
- Touche prélavage
- Touche lavage rapide
- Touche rincage supplémentaire
- Sélecteur programmes/interrupteur marche/arrêt (1)
- Pour annuler un programme en cours tourner le bouton sur «h»: un long signal acoustique retentit, indiquant que le programme a été annulé.
- Indicateur phases programmes
- Voyant de fonctionnement
- Tiroir bacs à produits et carte programmes
- Symboles
- Interrupteur de refroidissement de l'eau de lavage
- Conseils pour le lavage
- Prélavage
- Températures
- Quelle charge?
- Avant de charger le linge
- Détergents et additifs
- Détergents traditionnels en poudre
- Détergents «concentrés» en poudre
- Programmes « délicats » pour synthétiques, mélangés, soie et laine
- Chargement du linge
- Dosage du détergent
- Dosage des additifs
- Choix et mise en route du programme
- Quand le programme est terminé
- La carrosserie
- Le tiroir bacs à produits
- Le logement interne du tiroir
- Le filtre de vidange de l'eau
- Le filtre du tuyau d'arrivée d'eau
- L'appareil ne se met pas en marche
- L'eau n'entre pas dans l'appareil
- L'appareil se remplit et se vide:
- L'appareil ne vidange pas et/ou n'essore pas:
- Il y a de l'eau au sol:
- L'appareil vibre ou fait du bruit:
Marque : ZANKER
Modèle : LAVITA 9150
Catégorie : Machine à laver
