MODE D'EMPLOI SLIM 3 VISIONIC

Nous nous reservons le droit de modifier les caractéristiques techniques sans préavis. Tous droits de reproduction réservés textes, photos et illustrations.

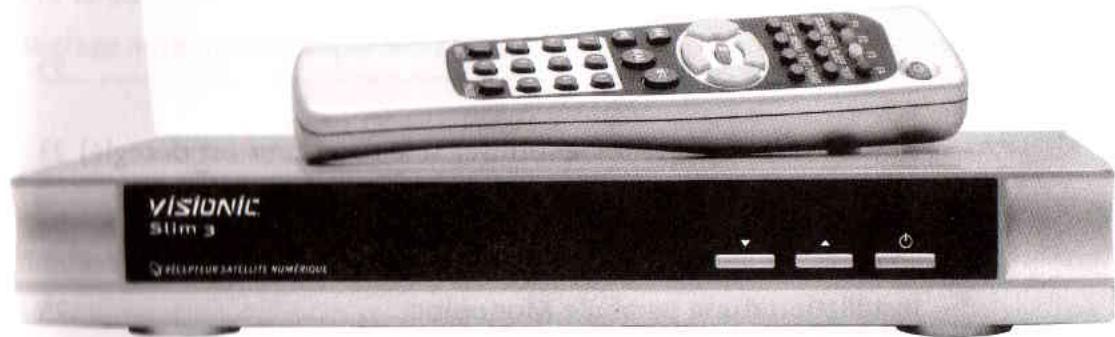

VISIONIC

Récepteur Numérique satellite "libre accès"

Notice d'installation rapidedu Kit "Titan 3"

Voir page 16

Notice d'utilisation

slin 3

DVB

MPEG2

POUR UNE INSTALLATION CORRECTE ET RAPIDE DE VOITRE RÉCEPTEUR, NOUS INSISTONS SUR L'UTILISATION DE CETTE NOTICE

Recommendations de sécurité 4
Introduction generale 5
Glossaire 6
Informations sur le montage d'une parabole 7
Contenu 9
Face avant 10
Face arriere 11
Telecommande 12 et 13
Branchements 14 et 15
Notice d-installation rapide du KIT TITAN 3. 16
Première mise en service 17
Utilisation quotidienne 18 et 19

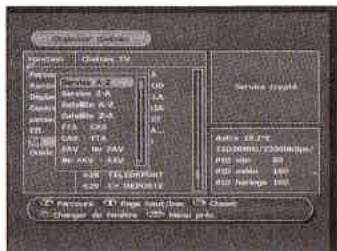

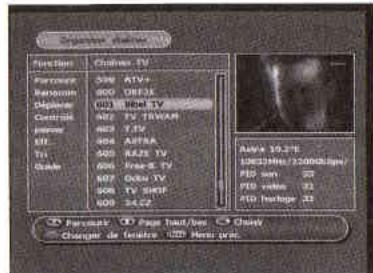

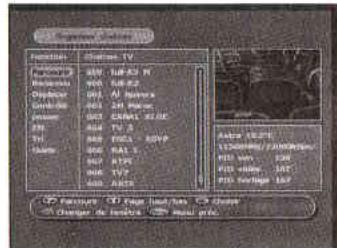

Organiser les chaînes 20 et 21

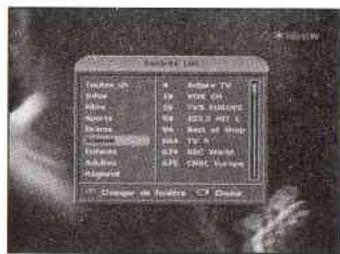

Organiser les Favoris 22
Retours aux réglages usine (utiliser si le récepteur est dérégèle).23

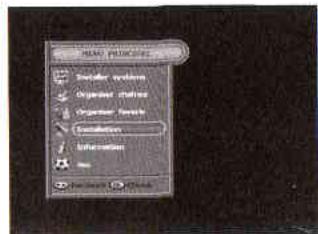

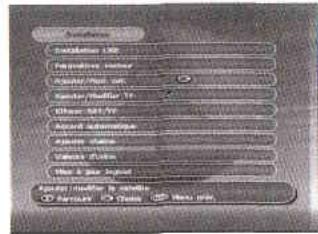

Installation d'une parabole fixe sur 1 satellite. 24
Installation d'une parabole Monobloc 25

Installation d'une parabole Motorisee 26

Configuration d'un moteur en USALS 26

Configuration d'un moteur en DiSEqC 1.2 27

Installation

Parametres LNB 29
Ajouter ou editor un TP 29
Effacer un satellite ou un TP 30
Recherche automatique 30
Adjouter une chaine 31
Valeurs d'usine 31

Parametres système 32

Options

Informations 35
Jeux 35 et 36

En cas de probleme 37
1. Caracteristiques techniques 38

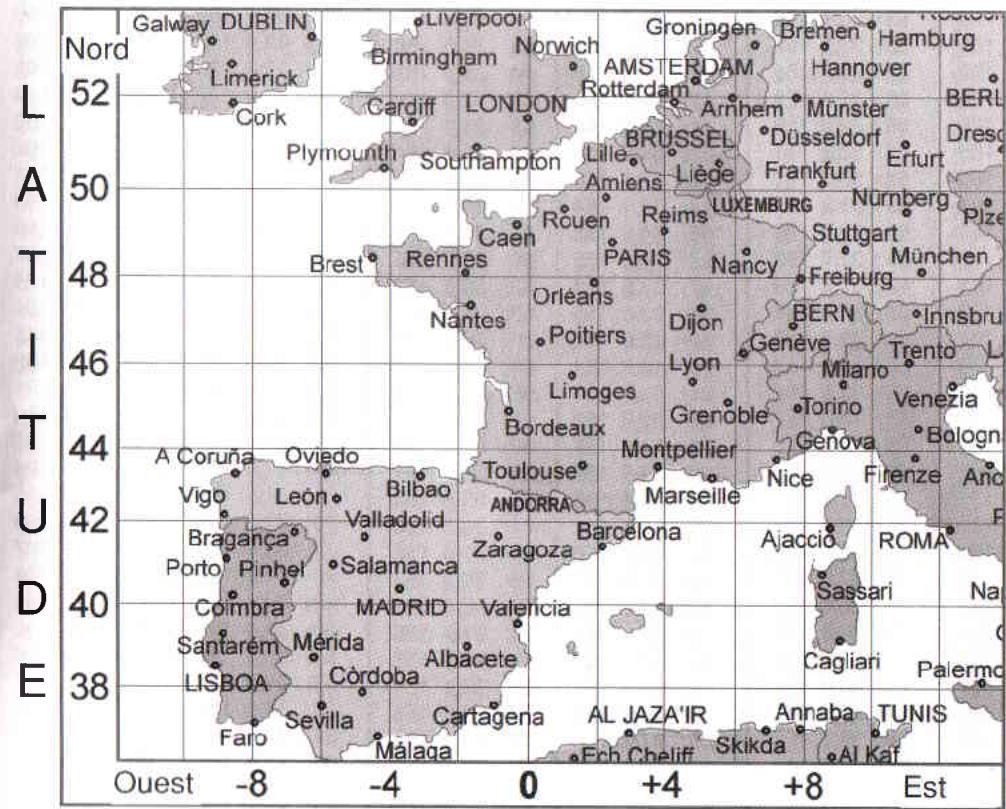

Réglage longitude/latitude mode USALS 35
1. Réglage antennapar département 40 a 43

Recommendations de sécurité

Pour votre sécurité, prière de dire et d'appliquer toutes les règles de sécurité avant d'utiliser votre récepteur satellite.

INSTALLATION

Avertissement : Suivre attentivement toutes les indications données sur l'appareil et dans cette notice.

Eau et humidité : Ne pas utiliser, ni installer cet apparéil pres de l'eau pour éviter tout chic électrique, dommage corporel ou endommager le récepteur.

Ventilation : Les ouvertures du boitier sont faites pour l'aération de l'appareil. Le récepteur ne doit pas fonctionner sur un lit, un fauteuil, une couverture, ou toute autre surface qui empêcherait une bonne ventilation.

Chaleur : Ne pas installer le récepteur après d'une source de chaleur tel un radiateur ou autre.

Support : Ne pas poser cet apparéil sur une surface instable.

ENTRETIEN ET UTILISATION

Protection du cordon secteur : Le cordon doit etre place de telle maniere qu'il ne puisse etre ni ecrase, ni abime.

Surcharge : Ne pas surcharger les prises de courant et prolongateurs, cela peut provoquer un incendie ou un choc électrique.

Entretien: Débrancher le récepteur de la prise de courant avant de le nettoyer.
Ne pas utiliser de liquide ou d'aerosols. Un chiffon humide conviendra parfaitement.

Cas de non-utilisation : Debrancher le recepteur en cas d'orage.

Débrancher le cordon en prénant la fiche, ne jamais tirer sur le cordon lui-même.

Mise à la terre : Parce qu'une antennne extérieure est reliée au récepteur, il faut assurer une protection contre les surtensions et les charges statiques par une mise à la terre.

Maintenance: Ne pas essayer de dépanner l'appareil vous-même, s'adresser uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut provoquer des chocs électriques

Recyclage: Dans le but de réduire le plus possible, l'élimination des déchets électriques et électroniques, ne pas jeter cet apparéil en fin de vie avec les autres déchets Municipaux non triés, mais dans un centre de recyclage.

Introduction générale

Nous vous remercions d'avoir besoin de récepteur satellite numérique "libre accès" slim 3 et espérons que vous en serez totalement satisfait.

Ce manuel vous aidera a apprendre les fonctions de base comme la remise a zéro, la selection des chaînes et beaucoup d'autres fonctions du récepteur. Toutes ces fonctions peuvent être executées depuis la télécommande et certaines depuis la façon. Ce récepteur est déjà prééréglé sur les satellites principaux, Cependant vous avez la possibilité d'inverterer de nouvelles chaînes en utilisant les différents mode de recherche de cet apparéil.

La télécommande ergonomique est donc pour acceder facilement aux différents réglages ainsi qu'aux chaînes.

Ce recepteur est concu pour une utilisation pratique et vous pouvez rechercher oumettre a jour les chaines quand vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce recepteur peut etre réinitialisé et reprendre les réglages d'usine qu'il avait lorsque vous l'avez deballe.

Glossaire

Antenne

L'antenne est un dispositif qui rassemble les ondes electromagnétiques en un point.

- Taux d'erreur (Forward Error Correction) (FEC)

Système de contrôle d'erreur pour la transmission des données, il est généralement de 3/4 ou 2/3.

Fréquence

Nombre de cycle par seconde, exprime en Hertz. Encore appelé transpondeur (TP).

- Fréquence Intermédiaire (FI)

Fréquence convertie par le LNB de l'antenne qui permet de transporter les signaux dans le cable coaxial, jusqu'àu récepteur.

- Convertisseur (Low Noise Block) (LNB)

Convert it and amplifie les signaux satellites. Se fixe sur la parabole.

- Identifieur de programmes (PID)

Données envoyées dans le signal satellite permettant au récepteur d'identifier les programmes. Ces réglages sont demandés lors du réglage manuel ou avancé d'une chaine.

- Polarisation

Orientation de l'onde venant du satellite : Horizontale ou Verticale

- Quaternary Phase Shift Keying (QPSK)

C'est un standard qui verrouille le changement de phase dans lequel quatre angles de phase différents sont employés pour les signaux numériques.

Transpondeur (TP)

C'est l'équipement dans un satellite qui recoit un canal de la Terre, l'amplifie, le convertit et change la polarisation puis le réémet ensuite vers la Terre.

- Débit Symbole

C'est le début de transmission du signal satellite, exprime en Ksymb./s

Informations sur le montage d'une parabole

Les instructions d'assemblage de la parabole se trouvent dans l'emballage de cette dernière.

INSTALLATION

La parabole doit "regarder" vers le SUD et il ne doit y avoiraucun obstacle (arbre,bâtiment...) devant celle-ci.En cas d'obstacle,vérifier que: d > H× 1,7

Elle peut se fixer sur un mur, une terrasse...

Attention : Fixez correctement le support de la parabole : celui-ci doit être parfaitement vertical.

MONTAGE DES FICHES SUR LE CÂBLE COAXIAL

Denudez la gaine extérieure du cable coaxial sur 1 cm. Repliez la tresse sur le cable, puis denudez le plastique blanc sur 7 mm.

Attention à ce que la tresse ne touche pas l'âme centrale. Vissez ensuite la fiche "F" sur la tresse.

ORIENTATION

La parabole doit être orientée vers le satellite à receivevoir :

2 coordonnées sont importantes :

• l'élévation : c'est l'angle du satellite par rapport au sol et exprime en degrés, cet angle est gradué à l'arrière de l'antenne.
• l'azimuth (indiqué par une boussole) est la direction de la parabole par rapport au Nord.

Système fixe:

l'éLEVation :

l'azimut :

Reportez-vous aux tableaux en annexe (pages 40 à 43) pour partager les coordonnées du satellite selon votre département.

Example :

HOT BIRD 13^ à Lyon (dépt 69)

azimut:169°

élevation: 36,8°

ASTRA 19.2E à Lille (dépt 59)

azimuth:160°

élevation : 30°

Dés l'ouverture de la boite, vérifiez le contenu de celle-ci:

TERMINAL NUMERIQUE

2x1,5V LRO3AAA

TELECOMMANDE

Mise en place des piles :

Ne mélangez pas piles neuves et usages.

Si vous n'utilise pas la télécommande pendant une longue durée, enlevez les piles.

PILES

Ne jetez pas les piles usagées avec vos déchets menagers, mais dans les bacs de recyclage prévus à cet effet.

MANUEL

Commandes et fonctions

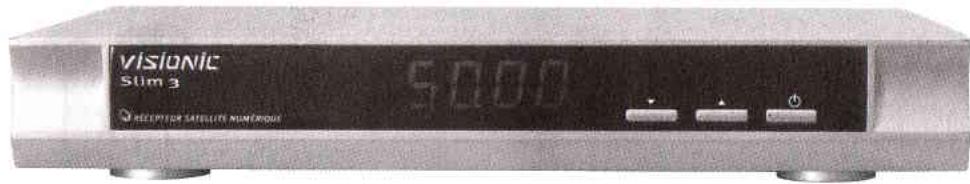

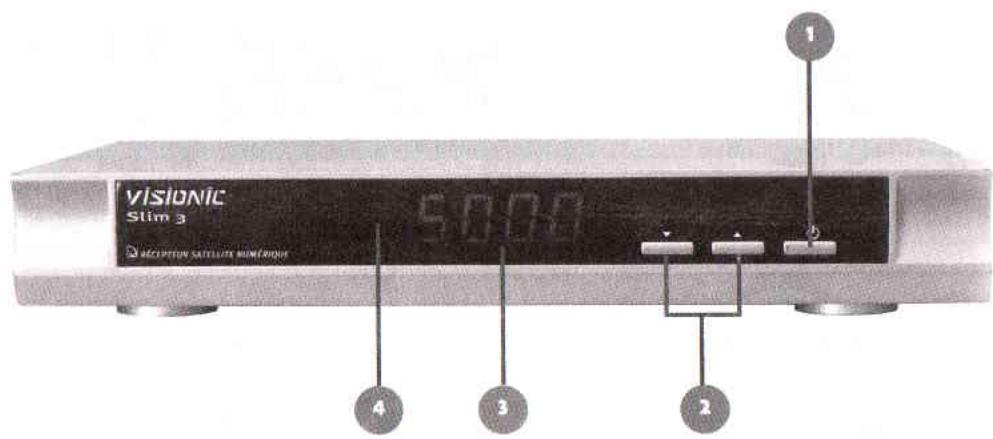

Face Avant :

1 - Mise en marche et en veille du recepteur
2 - Sélection des chaînes ou déplacement Bas/Haut dans les menus ▲
3 - Affichage du numero de chaine, affichage des fonctions (Menu...)
4 - Câpteur infrarouge, recoit les signaux de la télécommande.

Connecteurs et fonctions

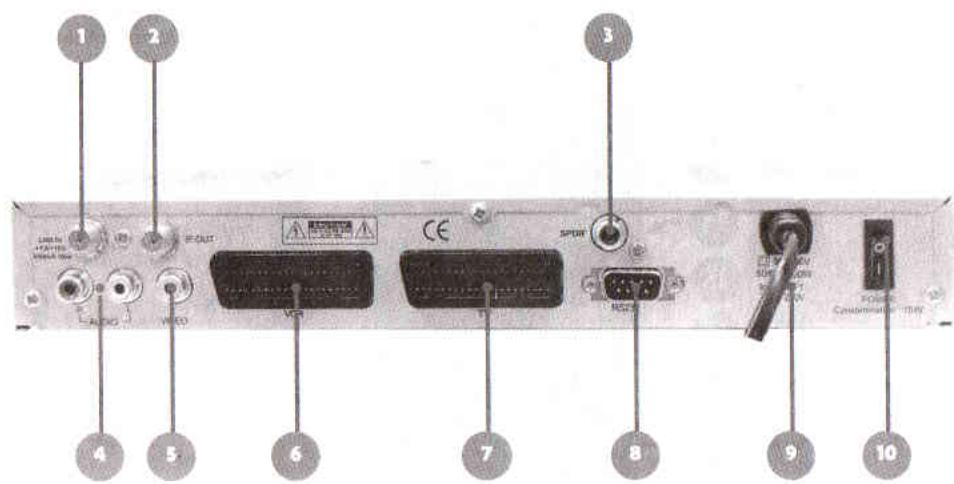

Face Arrière :

1 - Entrée du signal satellite
2 - Sortie du signal satellite (pour brancher un autre récepteur satellite)
3 - Sortie S/PDIF (pour branchement vers ensemble Home Cinéma)
4 - Sorties audio RCA pour branchement vers chaine Hi-Fi ou autre
5- Sortie video RCA
6 - Péritel Magnétoscope ou autre
7-Péritel vers téléviseur
8 - Port RS-232C pour liaison vers ordinateur
9 - Prise secteur 90 - 260 Volts 50/60 Hz 20 W
10 - Interrupteur (0/1)

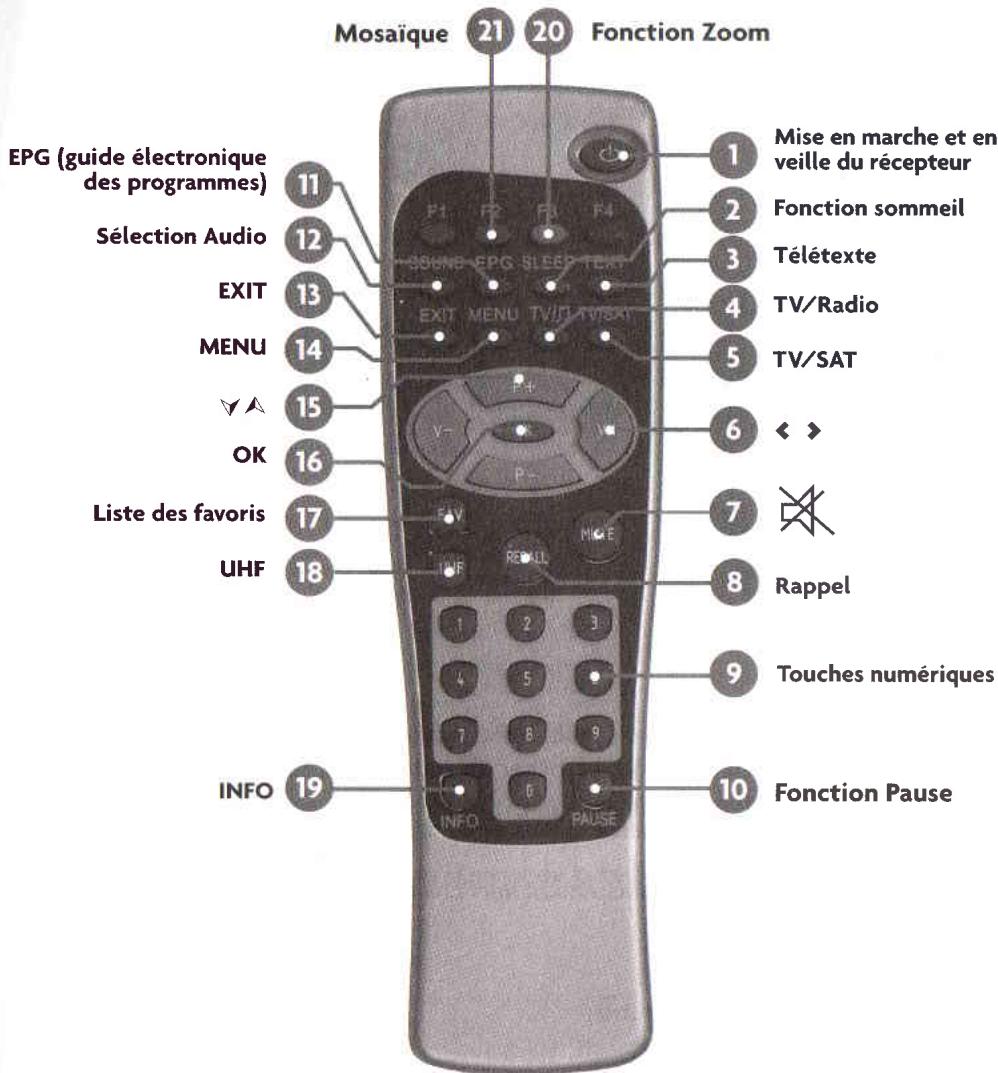

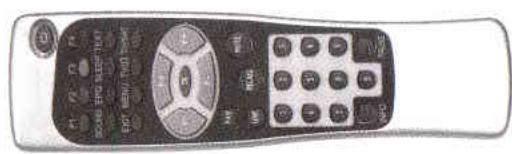

Télécommande

Télécommande

MARCHE/ARRET

Met en fonction ou en veille le récepteur

F2 (MOSAIQUE)

permét d'afficher une mosaïque de six chaînes.

SLEEP

Programmateur (réglable de 0 à 120 minutes)

F3 (ZOOM)

permit de réaliser un zoom sur l'image.

TEXT

Décodeur Téletexte

INFO

Affiche les informations de la chaine.

TV/Radio

permét de basculer entre la liste de chaînes et la liste de radios.

UHF

Sans fonction

TV/Sat

permét de forcer, ou non la péritel du téléviseur.

FAV

Permet d'acceder aux listedes favorites.

<

Diminue ou augmente le volume et change les paramètres dans les menus.

OK

Affiche la liste des chaînes ou valide les réglages dans les menus.

Coupe ou remet le son

#

Arret sur image

RECALL

Revient à la chaine précédente

MENU

Quitte le mode normal pour aller dans le menu ou quitte le mode menu.

0..9

Change les chaînes ou Sélectionne les valeurs dans les menus.

EXIT

Permet de sortir des menus ou de revenir au menu précédent.

PAUSE

Arrêt sur image.

SOUND

Change les modes audio (mono/stéreo...) pour certaines chaines.

Les touches F1, F2, F3 et F4 sont des touches "fonctions", leurs rôles changent dans les différentes parties du menu. En mode normal les touches F2 et F3 ont pour fonction la mosaique et le zoom.

EPG

Guide electronique des programmes. Cette fonction donne des informations sur les programmes TV ou Radio.

Branchements

Raccordement à votre télévision :

Le terminal se relié à votre téléviseur par un cordon péritel mâle/mâle 21 br

Brancher le cordon péritel entre la prise repérée TV du terminal et la prise péritel de votre téléviseur.

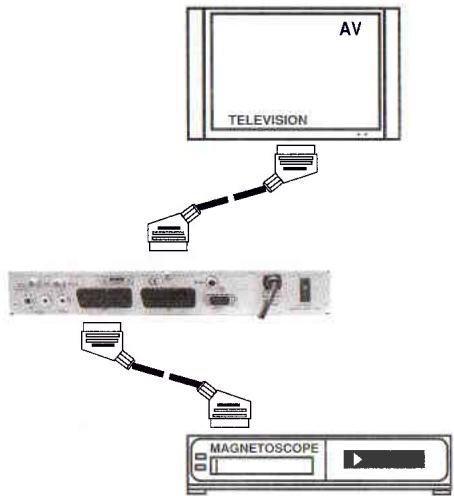

Raccordement à votre magnétoscope :

Le terminal se relié à votre magnétoscope par un autre cordon péritel male/male 21 broches. Brancher le cordon péritel entre la prise repérée VCR du terminal et la prise péritel repérée T de votre magnétoscope.

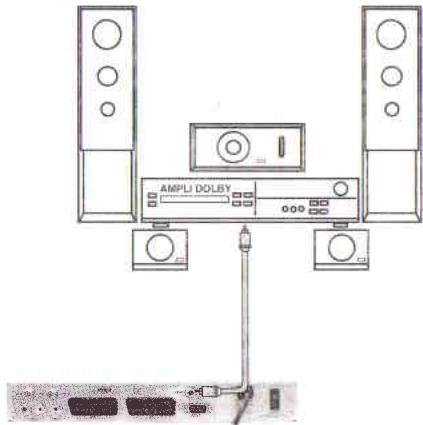

Raccordement à votre Home cinema (Dolby):

Le terminal se relié à votre ensemble Home cinema par un cordon RCA Mâle/Mâle. Brancher le cordon RCA entre la sortie repérée S/PDIF du terminal et l'entrée RCA Audio digitale de amplificateur de votre Home cinema.

Branchements

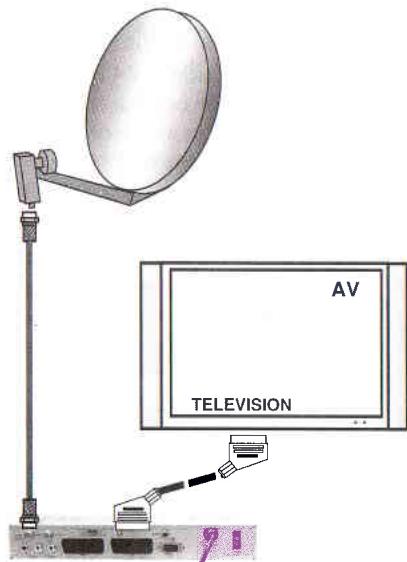

Raccordement de votre parabole pour un satellite :

Une fois votre parabole installée, relier le convertisseur de la parabole à l'entrée LNB IN du récepteur satellite numérique à l'aide de votre cable coaxial équipé de ses fiches “F”.

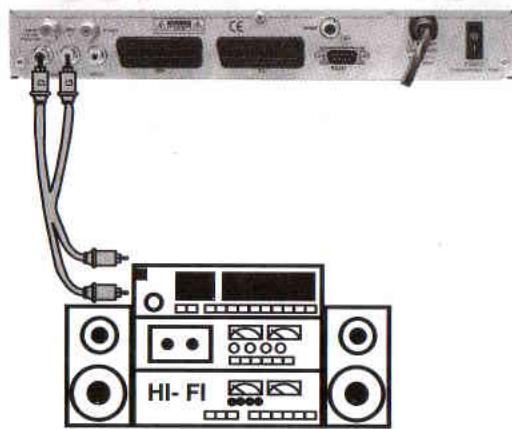

Raccordement à votre chaine Hi-fi :

Le terminal se relié à votre chaine Hi-Fi par un cordon RCA mâle/mâle. Brancher le cordon RCA entre les prises repérées AUDIO L et R du terminal et les entrées RCA de l'ampli de votre chaine Hi-Fi (L sur Gauche, R sur Droite).

Installation d'une parabole monobloc ASTRA et HOTBIRD (NOTICE D'INSTALLATION POUR KIT TITAN 3)

Installation de la parabole

Pour le raccordement du récepteur au convertisseur et à votre téléviseur, nous vous conseillons le kit connectique VISIONIC ref : 844010.

Matériel nécessaire (non fourni) : Tournevis plat ou cruciforme, clé plate de 13.

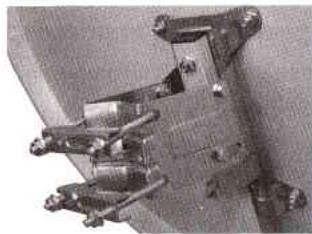

Assemblage

Assemblier le disque sur le renfort de fixation à l'aide des 4 vis et écrous.

Assembler le bras sur le renfort.

Puis fixer la monture de réglage

d'élovation sans trop serrer.

Ensuite insérer les 2 attaches en U et machoires.

Fixation du convertisseur sur le bras

Monter le support du convertisseur sur le bras, puis fixer le convertisseur (monter le convertisseur du cote repéré HOTBIRD).

Branchement Du convertisseur

Pour les branchements, utiliser un cable coaxial ainsi que 2 fiches "F"(non fournis).

Branchement du récepteur

Relier le convertisseur au recepteur.

Réglage de la parabole sur Hotbird

Voir tableau d'élévation et azimuth en fonction de la vente du département. (p 40 à 43)

Le Slim 3 est prééré sur plusieurs satellites et il est également paramétré pour fonctionnerèson branchement avec un convertisseur monobloc sur ASTRA et HOTBIRD. Une fois la parabole orientée, vous pouvez donc regarder les chaînes d'HOBTBIRD et d'ASTRA.

Première mise en service

1 Brancher le Récépteur suivant le schéma de la page 15.

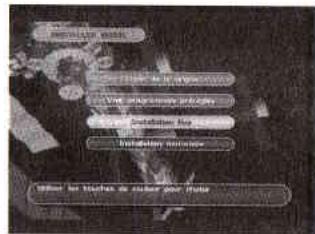

Ensuite appuyer sur la touche "O" de la télécommande ou du panneau avant du recepteur. Le télévisuer affiche alors :

Utilisez les touches de couleur pour acceder aux différentes options disponibles

Appuyez sur la touche verte (F2) pour acceder aux chaînes prêrgées.

Installation de la parabole

Le convertisseur monobloc permet de capter les signaux des satellites Hotbird et Astra. Le convertisseur capte par default les signaux du satellite Hotbird. Pour vérifier la bonne réception, il faut donc orienter la parabole sur le satellite Hotbird.

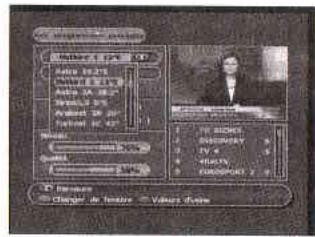

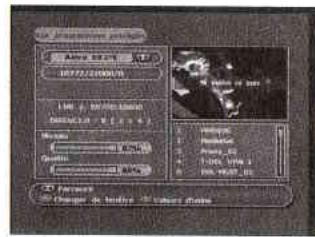

Après avoir appuyer sur la touche verte (F2), vous obtenez l'écran:

Si ce n'est pas le cas, selectionnez le satellite HOTBIRD à l'aide des touches P-▼ P+▲, V+▲ V-▼ et OK.

Si vous parabole est déjà pointée, les barres de signal et de qualité situées en bas de l'écran indiqueront les niveaux et une liste de chaines pourra être prévisualisé sur l'écran de droite. (chaines correspondantes au transpondeur sélectionné ex: 10719/27500/V.

Si aucun niveau n' apparait, ou si le niveau est trop faible, pointez la parabole suivant les indications d'élévation du satellite choisi en fonction de votre lieu d-installation indiqué en pages 40 à 43. Tournez alors légèrement la parabole à droite ou à gauche tout en surveillant le téléviseur pour avoir le maximum de signal.

Pour optimiser le pointage, inclinez la parabole de 2 ou 3 degrés (graduation sur le support arriere de la parabole) vers le haut ou vers le bas. Si l'indicateur est vert, mais qu'aucune liste de chaine ne s'affiche sur l'écran de droite, c'est que vous étés sur un autre satellite, il faut continuer à orienter la parabole.

Une fois le signal maximum et la liste de prévisualisation obtenu, serrez définitivement tous les écrous.

Appuyez sur la touche verte (F2) afin d'acceder aux chaînes préregliées (valeurs d'usine). Une demande de confirmation s'affiche, utilisez les touches V + V - pour désir OUI puis appuyez sur la touche OK.

Vos pourvez maintainant regarder les chaînes sur ASTRA et HOTBIRD.

Utilisation quotidienne

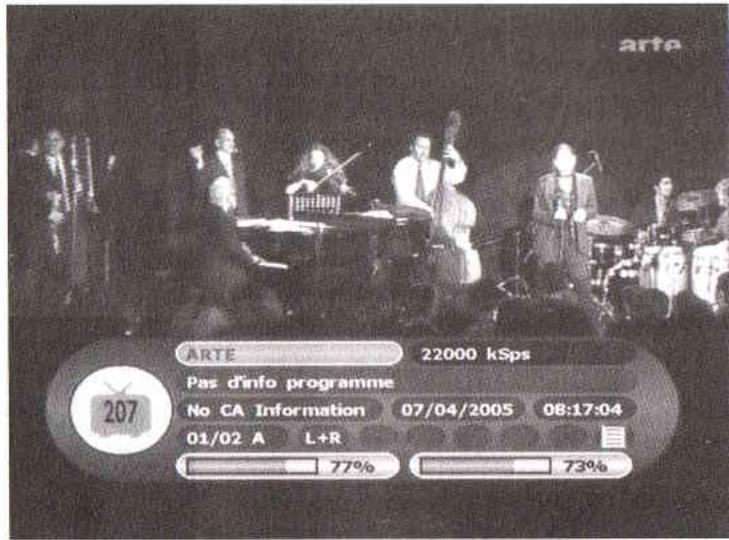

1. Barre d'info

La bannière de renseignements sur les programmes et les détails de service comme le nom de programme apparait en appuyant sur INFO ou en changeant les chaînes.

Niveau et qualité du signal satellite

22000 kSps

Défilament du nom du satellite, de la fréquence, du débit symbole, de la polarité de la chaine reçue.

Numéro de la chaine

La barre d'info indique également la date, l'heure, le nom et le type du programme diffusé (quand cela est possible), ainsi que toutes les données techniques de la chaine (nom de la chaine, stéreo, mono., nombre de sources audio ( ici 01/02A)...). Elle est également composée de pictogrammes qui s'affichent lorsque la chaine dispose d'options (exemple: EPG, Télèxte...).

Utilisation quotidienne

2. Changement de chaine

a. Appuyer sur le ou les numero(s) de la chaine que vous désirez regarder.
b. Appuyer sur - + pour changer de chaîne

Appuyer sur OK pour la liste des chaînes

Appuyer sur F2 (touche verte) pour afficher la liste des satellites

Appuyer sur F1 (touche rouge) pour afficher la liste des chaînes dans l'ordre alaphabétique ou dans l'ordre normal.

Appuyer sur la touche TV/Radio pour passer de la liste des chaînes TV à la liste des radios.

Appuyer sur EXIT pour enlever la liste des chaines.

c. Appuyer sur la touche F2 (touche verte) pour afficher une
mosaïque de chaînes, utilisez les touches P-▼ P+▲, V+▲ V-▼, OK pour sélectionner une chaîne.
d. Appuyer sur RECALL pour returner à la chaine précédente.

3. Reglage du volume

Pour diminuér ou augmenter le volume, utiliser les touches V + V -

Pour couper temporairement le volume, appuyer sur la touche MUTE

Pour annuler la coupure son, appuyer de nouveau sur la touche MUTE ou appuyer sur les touches V + V-

4. Fonctions courantes

• En appuyant sur la touche EPG, vous pouvez consulter le guidelectronique des programmes quand cela est disponible.
• En appuyant sur la touche PAUSE, vous faites un arrêt sur l'image pour annuler cette fonction, appuyer une deuxième fois sur PAUSE
• En appuyant sur la touche F3 (touche jaune), vous avez la possibilité de zoomer.
• En appuyant sur la touche OK vous basculez sur la liste des chaînes.

En appuyant sur les touches - + vous vous déplacez chaine par chaine.

En appuyant sur les touches V + V - yours youdeplacez page par page (10 par 10).
- Sélectionnez les différentes sources audio diponibles sur certaines chaines en appuyant sur

SOUND.

5. Menu principal

Vous accedez aux differents reglages par le menu principal en appuyant sur MENU. Naviguez dans le menu à l'aide des touches P-▼ P+▲, V+▲

V-▼, OK. Pour sortir du menu, utilisez la touche EXIT. Utilisez la touche MENU pour revenir au menu précédent.

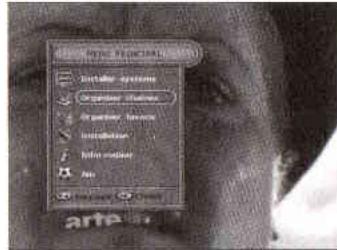

Organiser les chaines

Le récepteur Slim3 permet de personnelier la liste de chaînes. Pour cela, allez dans le menu etCHOISSEZ

"Organiser chainses".

L'éditeur de chaînes présente un grand nombre de fonctions (utilisEZ les touches FI (touche rouge), P- P+Δ, V+Δ V- et OK pour utiliser ces fonctions).

• Parcourir : permet de parcourir la liste sans effectuer de changement
• Renommer : permet de modifier le nom de la chaine (utiliser le clavier numérique ainsi que les touches de couleurs F1, F2, F3 et F4 pour entrer le nouveau nom)
• Déplacer : permet de déplacer une chaine
• Contrôle : permet de verrouiller un chaine (contrôle parental).
• Passer : permet de sauter une chaine durant le zapping
• Eff.: permet d'effacer une chaine.
• Tri : permet de trier la liste, plusieurs mode de tris sont proposés :

service A-Z: permet de classer les chaînes dans l'odre alphétique

service Z - A : : permet de classe les chaînes de Z à A

satellite A-Z: permet de classer les satellites de A à Z

satellite Z - A :permet de classer les satellites de Z à A

FTA-CAS: chaines libre acces en haut de la liste, les codees à la suite

CAS - FTA : chaînes codées en haut de la liste, les libre accès à la suite

Fav-NoFav: chaînes favorites en haut de la liste, les autres à la suite

NoFav - Fav : chaines Non fav. en haut de la liste, les favorites à la suite

lock - unlock : chaines bloquées en haut de la liste , les autres à la suite

unlock - lock : chaines non bloc. en haut de la liste, les autres à la suite

Organiser les chaines

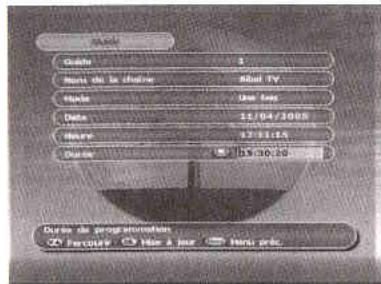

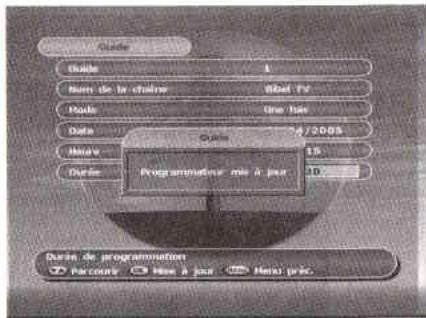

• Guide: permet d'acceder aux timers (choisissez une chaine dans la liste et effectuez un programme).

a l'aide des touches - P+△, V+△ V- et OK, utilisez la fonction "parcourir" et besoinse la chaine sur laquelle vous désirez que le recepteur soit programme.

il est possible de programmer jusqu'à 8 timers.

-choisissezlen n^ du timer
- modifiez si vous le souhaitez la chaine programmee
- sélectionnéz le mode :
Une fois: le timer ne sera actif qu'une seule fois.

Chaque jour: le timer sera actif tous les jours

Chaque semaine: le timer sera actif toutes les semaines.

-choisissez la date
- entrez la durée de cette programmation

Appuyez sur OK pour valider le timer (mise à jour), sur Menu pour returner à l'éditeur de chaînes.

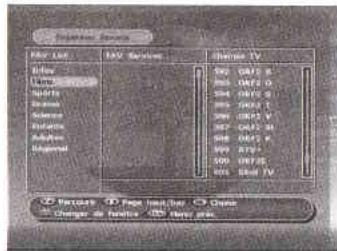

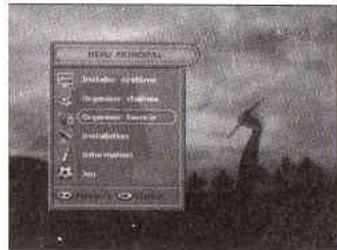

Organiser les Favoris

Le récepteur Slim 3 permet de creer plusieurs.listes de chaînes favorites. Pour cela, allez dans le menu etCHOisissez "Organiser Favoris."

Le récepteur est doté de 8 listes de chaînes favorites prénommées :

Infos

Films

Sports

Drame

Science

Enfants

Adultes

Régional

Pour compléter ces listes, utilisez les touches: P-▼ P+▲, V+▲ V-▼, OK et FI (touche rouge).

• Choisissez tout d'abord la liste à éoperator (appuyez sur OK)
• Choisissez ensuite, dans la liste complète, la ou les chines que vous souhaitez ajouter à vos+favoris puis appuyez sur OK.
• Utilisez la touche FI (touche rouge) pour revenir au besoin de la liste afin d'en(editer une autre.

Une fois les listedes établies, pour retrouver ces chaînes en mode normal, appuyez sur la touche FAV :

Utilise la touche rouge (F1) pour changer de fenêtre, et les touches P-▼ P+△, V+△ V-▼, OK pour sélectionner la chaine voulue.

Valeurs d'usine

Cette fonction permet de remettre le recepteur dans l'etat ou il était au deballage (trés pratique dans le cas où le recepteur sera déréglé).

Allez dans Installation / Valeurs d'usine

Un mot de passer vous est demanded (entrez le mot de passer 0000 : code usine voir page 33)

Utilisez les touches P- P+ et OK pourCHOIR Base de données vide (retour aux reglages usines)

un écran s'affiche : Étes vous sur?, Sélectionnez OUI pour confirmez et NON pour annuler.
Après confirmation, appuyez sur EXIT pour sortir du menu et recommencer l'installation du récepteur (voir page 17 première mise en service).

Autres fonctions

Le récepteur Slim 3 Visionic est prééréglé pour fonctionner avec une parabole monobloc sur ASTRA et HOTBIRD.

Cependant la suite de cette notice explique toutes les autres fonctions du récepteur satellite numérique, ce qui permet d'utiliser cet apparéil dans d'autres types d'installation ou encore de modifier les paramètres régés d'usine.

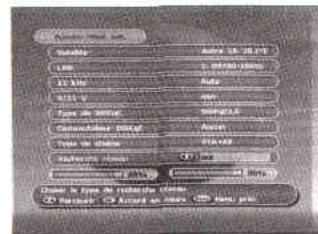

Installation d'une parabole fixe sur un satellite

Pour installer une paabole fixe sur un satellite, il suffit de proceder exactement de la meme maniere que pour I installation de la parabole avec monobloc (voir page 17)

Allez dans le menu et selectionner le sous menu "installation" utilisez les touches - P+△,V+△ V-▼,OKp naviguer dans le menu

Allez dans Ajout/rod. sat
Certain satellites sont déjà prérégles sur le récepteur (Astra, Hotbird, Sirius, Astra 2, Turksat...) pour les satellites prérégles, il suffira donc de vérifier le signal dans le menu Ajout/mod. sat, pour les autres il faudra lancer une recherche.

Dans Ajout/mod. sār sélectionner tout d'abord le satellite (Exemple : Astra 2). Sélectionnéz le type de chaînes que vous désírez receivevoir :

Type de chaine. En utilisant la touch V - vous ave la possibilité de selectionner FTA, PAY ou All ce qui signifie que vous pouvezCHOISIR les chaines gra tiques seulement, les chaines payantes seulement ou encore les deux.

En utilisant la touche V+▲ vous avez la possibilité de selectionner TV, Radiou All ce qui singifie que la recherche peut se faire sur les Chaines TV uniquement, les chaines Radio uniquement ou encoare sur les deux.

Appuyez ensuite sur la touche OK

deux modes de recherche vous sont proposés:

Accord auto ou Balayer (le mode de recherche "balayer" peut etre remplace par "préétablis" dans le cas ou aucune recherche sur ce satellite n'avait ete effectué).

Choisissez Accord au pour lancer une recherche sur le satellite (le récepteur ne fera la recherche que sur les transpondeurs où il avait trovver du signal lors de la première recherche sur ce satellite. Choisissez Balayer si vous foulez que le récepteur balaye tous les transpondeurs correspondant à ce satellite.

Une fois la recherche terminée, appuyez sur la touche OK pour<memoriser les nouvelles chaînes et appuyez sur EXIT pour sortir du menu.

Paramètres de configuration pour l'installation d'une parabole monobloc sur ASTRA et HOTBIRD

Paramètres de configuration pour une installation avec un convertisseur monobloc (ces paramètres sont régles d'usine, cette opération n'est donc à réaliser uniquement dans le cas où le récepteur aurait été déréglé.

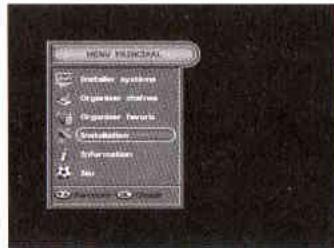

Appuyez sur la touche MENU puis utilisez les touches
<>, <>, pour acceder à:

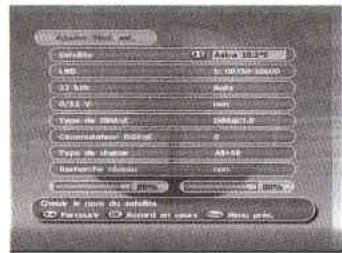

Installation / Ajout Mod. Sat. puis tapez OK

Avec les touches «, sélectionnez HORTBIRD. Sélectionnez DiSEqC 1.0 à la ligne type de DiSEqC avec les touches «, puis avec les touches «,CHOISISSEZ “A” à la ligne suivante pour définir le commutateur (sur une monobloc, Hotbird est recu par défaut il faut donc que les commutateurs DiSEqC soient A pour Hotbird et B pour Astra).

Appuyez sur OK pour lancer la recherche automatique et memoriser (les nouveaux paramétres sont mémorisés des le lancement de la recherche automatique).

Procedez de la même manière pour le satellite ASTRA. appuyez sur la touche MENU puis utilisez les touches «, «, pour acceder à : Installation / Ajout Mod. Sat. puis tapez OK.

Avec les touches , Sélectionnez ASTRA. Sélectionnez DiSEqC 1.0 à la ligne type de DiSEqC avec les touches A puis avec les touches , désisissez “ B ” à la ligne suivante pour définir le commutateur. Appuyez sur OK pour lancer la recherche automatique et memoriser (les nouveaux paramétres sont mémorisés des le lancement de la recherche automatique).

Vous pouvez maintainant regarder les chaines des satellites Hotbird et Astra.

Installation d'une parabole motorisée

Votre récepteur est compatible avec les moteurs conformes au standard DiSEqC 1.2 et USALS. Le montage du moteur et de la parabole doit être fait conformément aux instructions de la notice livrée avec le moteur.

Connexions

Connectez le terminal (entree LNB) au moteur (entree REC) puis brancher le recepteur sur le secteur. Si l'heure est affichee, appuyez sur la touche 電 " et attendez que le télévisuer affiche le nom de la chaine. Si le moteur tourne, attendre son arrêt complet.

Configuration pour un moteur en USALS

Installez l'ensemble moteur + parabole suivant la notice du moteur.

Appuyez sur la touche MENU puis utilisez les touches 一 _ 1 pour acceder a:

Installation/Parametres moteur puis tapez OK

Appuyez ensuite sur les touches « pour selectionner la fonction USALS.

Choisissez ensuite le satellite que vous désirez activer, vérifie sa position (angle) à l'aide des touches «, » et 0 à 9.

Sur la ligne LONGITUDE, entrez la valeur de votre lieu d'habitation (voir page 39 ou la notice moteur).

Sur la ligne LATITUDE, entrez la valeur de votre lieu d'habitation (voir page 39 ou la notice moteur).

Example:Lille(longitude: 3^ ESTlatitude:50,3NORD)

Validez ensuite: "Enregister l'angle" à l'aide de la touche Ok. Le moteur se déplacera automatiquement sur le satellite souhaite lorsque vous changerez de chaîne.

ATTENTION, tous les satellites souhaités doivent être paramétrés avec la fonction USALS. Pour affiner le pointage, reportez vous à la page 17 (première mise en service).

Installation d'une parabole motorisée

Configuration pour un moteur en DiSEqC 1.2

Installez l'ensemble moteur + parabole suivant la notice du moteur.

Appuyez sur la touche MENU puis utilisez les touches «,», pour acceder à :

Installation/Parametres moteurpuis tapez OK.

Appuyez ensuite sur les touches « » pour sélectionner la fonction DiSEqC 1.2.

Choisissez ensuite le satellite que vous désirez activer.

Selectionnez ensuite le TP.

Les可以选择 du satellite et du TP vont permettre de voir s'afficher le niveau de signal et de qualité, ce indiquera si la parabole est orientée sur le satellite choisi.

La sélection du TP est nécessaire dans le cas où le TP selectionné par défaut n'est plus valide.

La fonction "Tourner vite" permet, à l'aide des touches « » de faire tourner le moteur vers l'EST ou vers l'OUEST en continu. Le moteur s'arrete lorsqu'une autre touche est pressée.

La fonction "Tourner lentement" permet, à l'aide des touches « >, de faire tourner le moteur vers l'EST ou vers l'OUEST pas à pas.

Installation d'une parabole motorisée

Une fois la position du satellite trouvée (niveau de signal et de qualité corrects), allez sur SAUVEGARDER et pressez la touche OK

La position du satelliteChoisi est alors mémorisée.

On peut maintainant utiliser la fonction "Aller vers" qui permet d'orienter la parabole sur un autre satellite en partant de la position actuelle qui vient d'être ménorisée. (cela va permettre de ménoriser toutes les positions relatives aux satellites que l'on souhaite recevoir).

L'écran "Paramètres avances" permet de régler les limites du moteur, de remettre le moteur sur sa position zéro degrès et de recalculator les positions (remise aux paramètres d'usine des positions du moteur).

Installation

Paramètres LNB

Allez dans Installation/ Installation LNB

Le récepteur possède 16 types de LNB prémémorisés.

Utilisez les touches pour activer ou désactiver l'alimentation LNB.

Il y a quatre type de LNB :

Bande C

Universal (le plus courant)

Bande Ku

Bande C ext.

Utilisez les touches « » pour désir le type de LNB.

Il n'est pas nécessaire de changer les fréquences des LNB, elles sont préregliées.

Appuyez sur OK pour valider le paramètre.

Ajouter ou éditer un TP

Allez dans Installation /

Ajouter/Modifier TP

Utilisez les touches P-▼ P+△, V+▲ V-▼, OK pour modifier les paramètres.

Choisissez tout d'abord le satellite que vous désirez.

Selectionnez ensuite le Transpondeur que vous pouze modifier ou ajouter.

Vouavesenuite la possibilité de modifier ou de changere de fréquence.

Meme chose pour le débit symbole et la polarisation.

Choisissez enfin le type de chaînes que vous désírez obtenir sur ce transpondeur (FTA, All....), voir page 24 (Aj/Mod.Sat).

Appuyez sur la touche OK pour lancer la recherche sur le Transpondeur.

1. Une fois la recherche terminée, appuyez sur OK pour enregistrer les nouvelles chaines.

Installation

Effacer un satellite ou un transpondeur

Allez dans Installation / Effacer Sat/TP

Utiliser les touches P-▼ P+▲ pour naviguer dans les satellites ou dans les Transpondeurs.

Appuyez sur la touche Rouge (Fl) pour changer de fenêtre, ce qui permet de passer des satellites aux transpondeurs. Appuyez sur la touche OK pour sélectionner les satellites ou les TP à effacer, appuyez une seconde fois sur la touche OK pour déselectionner l'élement (utile en cas d'erreur).

Une fois que tous les satellites et transpondeurs à effacer sont sélectionnés, appuyez sur la touche MENU pour sortir. Une demande de confirmation est alors affichée, désisissez OUI pour confirmer et NON pour annuler l'effacement.

Recherche automatique (sans transpondeurs prémémorisés)

Allez dans Installation/ Accord automatique

Utilisez les touches P - P+△, V+△ V-▼, OK pour modifier les paramétres.

Choisissez tout d'abord le satellite que vous désirez. Sélectionné ensuite la fréquence de départ de votre ainsi que la fréquence de fin.

Vouavesenuite la possibilité dechosir trois débits symboles differs. (le récepteur va effectuer une recherche entre les deux fréquences sélectionnées en utilisant les trois débits.

choisissez ensuite la polarisation (H, V ou H/V).

Choisissez enfin le type de chaînes que vous désírez obtenir sur ce transpondeur (FTA, All....), voir page 24 (Aj/Mod.Sat).

Appuyez sur la touche OK pour lancer la recherche.

Une fois la recherche terminée, appuyez sur OK pour enregistrer les nouvelles chaînes.

Installation

Ajouter une chaine

Allez dans Installation / Ajouter chaine

utilisez les touches P - P+△, V+△ V-▼, OK pour modifier les paramétres.

Choisissez tout d'abord le satellite.

Selectionnez ensuite le transpondeur s'il est mémorisé.

Modifiez ou entrez, si cela est nécessaire, la fréquence et le débit symbole de la chaine à ajouter.

Choisissez la polarisation (Verticale ou Horizontale).

Entrez le nom de la chaine que vous désirez ajouter à la liste (utilissez le clavier numérique et les touches de couleur comme l'indique l'écran qui s'affiche).

Entrez ensuite le PID son, le PID video et le PID horloge de la chaine.

Une fois tous les paramètres renseignés, appuyez sur la touche OK. La chaine est alors ajoutée à la liste, appuyez

sur la touche EXIT puis visionnez la nouvelle chaine pour vérifier son fonctionnement. Dans le cas où il n'yaurais pas d'image, vérifie les paramétres de la chaine (fréquence...)

Valeurs d'usine

Allez dans Installation / Valeurs d'usine

Un mot de passer vous est demandé (entrez le mot de passer 0000 : code usine voir page 33)

Utilisez les touches P-▼ P+▲ et OK pour désir l'une des quatre fonctions de ce menu :

Retour aux paramètres usine : permet de réinitialiser le récepteur (revient aux paramètres usine)

Effacer les chines: permet d'effacer toutes les chaines méorises.

Effacer les TP: permet d'effacer tous les transpondeurs méorises.

Mise à zéro réglages: permet de réinitialiser tout les réglages personnels (ex: heures, langue...

Une fois l'une de ces fonctions selecctionnee, un écran s'affiche : Étes vous sur ? , sélectionnez OUI pour confirmez et NON pour annuler.

Après confirmation, appuyez sur EXIT pour sortir du menu et vérifier le résultat.

Mise à jour logiciel

Cette fonction permet demettre a jour le recepteur par PC, d'envoyer des données vers un second recepteur ou encore de receivevoir des données d'un autre recepteur.

Paramètres système

Choix de la langue

Allez dans Paramètres système / Choix de la langue

Utilisez les touches P - P + ,V + V - pour modifier les differentes parametes.

Choisissez, en premier lieu, la langue des menus.

Choisissez la langue des sous-titres.

Choisissez la langue son (1 er choix)

Choisissez la langue son (2eme choix)

Ces deux choix permettent de désir les langues

préférentielles. Exemple: Français en 1 er besoin et anglais en second, le récepteur sélectionnera :

Françaisdesqueçaelaestpossible

Anglais des que la langue française n'est pas disponible.

Réglage de l'heure

Allez dans Paramètres système /Réglage de l'heure

Utilisez les touches P-▼ P+△, V+△ V-▼, OK pour modifier les paramètres.

Ce menu permet de régler l'heure soit manuellement soit automatiquement en utilisant la fonction GMT (heure normalisée de Greenwitch).

Choisissezdoncd'abordle mode de fonctionnement: AutoouManuel.

En mode Manuel, réglez l'heure et la date à l'aide des touches du clavier numériques 0 à 9 et P-▼ P+△, V+▲ V-▼.

En mode Auto, réglez le décalage horsaire (ce décalage depend du pays dans lequel on se trouve, la France a un décalage d'une heures en hiver et de deux enété).

Indiquez ensuite si vous désirez activer l'heure d'été ou non (cette fonction permet d'ajouter automatiquement une heures lorsque l'on passé à l'heure d'été).

Paramètres système

Contrôle parental

Allez dans Paramètres système /

Contrôle parental

Un mot de passer vous est demandé (entrez le mot de passer 0000 : code usine voir ci-dessous)

Utilisez les touches P - P+△, V+△ V-▼, OK pour modifier les paramétres.

Choisissez tout d'abord le mode censure :

Aucune : aucun verrouillage parental

4 à 18 :CHOIX DE L'ÂGE limite de censure

Verrouillé: toutes les chaînes sont verrouillées.

(pour déverrouiller une chaine bloquée, utilisez le mot de passer 0000 ou votre mot de passer personnel si vous avez changer).

Changement de code : cette fonction permet de changer le mot de passer : appuyez sur Ok, entrez le nouveau mot de passer puis confirmez ce code une nouvelle fois.

Contrôle d'accès : ce sous-menu permet de verrouiller certains accès du démodulator (pour éviter par exemple que celui un aille toucher aux réglages) : Utilisez les touches V+▲ V-▼ pour verrouiller ou non, les accès suivant :

Réglage de l'heure

Choix de la langue

Paramétres Audio / Video

Organiser chains

Organiser favors

Installation

Verrouiller demod.

cette derniere fonction permet de verrouiller le recepteur (il faut enter un code au demarrage).

Le mot de passer usine est 0000. Attention à bien noter le nouveau mot de passer si celui-ci est modifié.

Attention: conserve précieusement cette partie détachable :

Le code universel du Slim 3 est : 1017 (cas d'oubli du code personnel)

Paramètres système (suite)

Paramétres Audio/Video

Allez dans Paramètres système / Paramètres Audio /Védo

Choisissez tout d'abord le format TV (Auto, Pal B, Pal M, Pal N, NTSC, SECAM)

Choisissez ensuite le format video (RGB ou CVBS)

Choisissez le type de la péritel magnétoscope (standard ou A/V externes)

Choisissez l'aspect de I'écran (4/3 ou 16/9)

Choisissez enfin le format d'affichage (plein écran ou cinéma)

Transparency

Allez dans Paramètres système / Transparency

Utilisez les touches - P+△, pour regler la transparence de l'OSD (10, 20, 30, 40 et 50% ).

Temps d'affichage

Allez dans Paramètres système / Temps d'affichage

Utilisez les touches P-▼ P+▲, pour régler le temps d'affichage de l'OSD (de 1 à 30 secondes).

Positions info

Allez dans Paramètres système / Positions infos

Utilisez les touches P-▼ P+▲, pour régler la position de la barre d'infos (en bas ou en haut de l'écran).

Affichage de l'heure et des sous-titres

Allez dans Paramétres système

Utilisez les touches P-▼ P+▲, pour sélectionner OUI ou NON pour l'affichage de l'heure et pour l'affichage des sous-titres (l'heure est affichée dans le coin droit en haut de l'écran, les sous-titres s'affichent lorsqu'ils sont disponibles et nécessaires).

Options

Informations

Allez dans Menu principal/Informations

Ce menu permet de consulter les informations concernant la partie logicielle du récepteur et l'accès à un calendrier :

Informations démodulator

Allez dans Informations/Informations demod.

Appuyez sur la touche OK, vous obtenez toutes les informations relatives au logiciel. Appuyez sur la touche MENU pour partager.

Calendrier

Allez dans Informations/ Calendrier

Utilisez les touches rouge (F1) et verte (F2) pour changer de mois, les touches jaune (F3) et bleue (F4) pour changer d'année, les touches P-▼ P+▲, V+▲ V-▼ pour naviguer dans les jours du mois. Appuyez sur la touche MENU pour sortir.

Jeux

Allez dans Menu principal / Jeux

Ce récepteur satellite est composé de deux jours : Recherche de mines Tetris

Utilisez les touches - + , + - pour avoir le jeu, appuyez sur la touche OK pour y acceder.

Recherche de mines

Allez dans Jeux / Recherche de mines

Utilisez les touches P - P + V + V - et OK pour désir le nombre de lignes et de mines.

Appuyez sur OK pour commencer à jour (suivre les instructions)

Tetris

Allez dans Jeux/Tetris

Appuyez sur la touche OK pour commencer à jour (suivre les instructions)

En cas de problèmes

L'écran affiche "PAS DE SIGNAL"

1-La chaîne regardée a disparut ou a changé de fréquence.
2 - Verifiez les connexions du cable coaxial.
3 - La parabole n'est plus orientée correctement, il faut refaire un réglage.
4 - Le convertisseur est defectueux (très rare).

Les menus apparaissant mais pas d'image (écran noir) ou un message "SERVICE NON DISPONI-BLE" apparait

1-Lachaineestcryptee.

Un menu demande le code secret

1 - Le code usine est 0000. Si ce code a été modifié, taper le nouveau code. (en cas de perte de ce code, se rendre à la page 33 pour connaître le code universel).

La télécommande ne fonctionne pas

1 - Les piles sont usées (remplacer les piles et jitterer les piles usagées dans un bac de recyclage prévu à cet effet).
2-Latélécommande n'est pas dirigée vers le récepteur.

Pas de son

1-Le cordon péritel n'est pas entierement cable.
2-Le volume est baisse.
3-Le "Mute" est acive.

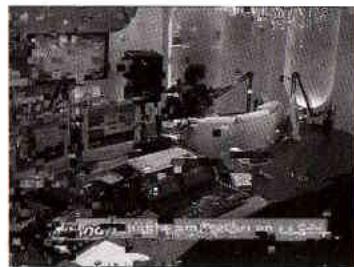

Mosaiques (pixels dans l'image)

1 - Le signal est trop faible, la parabole n'est pas correctement orientée ou l'installation a besoin d'un amplificateur.
2 - Le cable utilisé n'est pas blindo.
3 - Le connecteur coaxial est mal installé ou de mauvaise qualité.

Problème d'enregistrement

Le signal enregistré par le magnétoscope (ou graveur DVD, etc...) passes par le cable PERITEL. Il faut donc sélectionner sur l'enregistrreur l'entrée auxiliaire (AUX ou AV) correspondante et non un numéro de chaine. Il est par conséquent impossible d'enregistrurer une chaine différente de cette visionnée. Si cette option est indispensable, l'achat d'un second récepteur dédié à l'enregistrreur est nécessaire.

\section*{Caracteristiques techniques}

Canaux (TV & radio)	5000 MCPC & SCPC
Panneau avant	Bas, Haut, Marche/arrêt, afficheur & capteur IR
Dimensions	L= 280 mm, P= 165 mm, H= 39 mm.
Poids	Environ 1,2 kg

Tuner Numérique & Démodulateur QPSK
14V V/18V H (350mA).
Commande LNB	22kHz, DiSEqC 1.0 et DiSEqC 1.2 compatible USALS
Démodulation	QPSK.
Débit Symboles	2-45Msps & AUTO
FEC	AUTOMATIQUE.
Alimentation
Gamme de Tensions	90-260V CA 50/60 Hz
Consommation	15W maxi
Connecteurs
Péritel TV	CVBS, Audio G/D & RGB, video 1Vp-p à 75 Ohms, audio 500mV rms à 600 Ohms
Péritel VCR	CVBS, sorties audio G/D CVBS/RGB/boucle audio à verrouillage de phase Sortie video 1Vp-p à 75 Ohms
LNB	Entée F, 14/18V, 22kHz (350mA maxi) Sortie boucle à verrouillage de phase F
Audio	2RCA G/D 500 mV à 600 Ohms.
Série	Connecteur série RS232 T15200 bps.

Réglage longitude /latitude mode motorisation USALS

Pour étabrir la longitude et la latitude du lieu d'installation, voir carte ci-dessous. Exemple pour une installation à Lille : Longitude : 3^ Est - Latitude : 50,3° Nord

LONGITUDE

Réglages antennes par département

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	36,5	169	46	37,3	164
2	32,4	168	47	37,4	162
3	35,9	166	48	37,9	167
4	38,7	170	49	33,9	162
5	38,1	170	50	32,1	161
6	39,0	172	51	32,9	168
7	37,9	168	52	34,1	169
8	32,6	169	53	33,1	162
9	39,0	163	54	33,1	168
10	33,9	168	55	33,3	170
11	39,1	165	56	32,9	159
12	37,9	165	57	33,3	171
13	39,2	169	58	35,1	167
14	32,0	161	59	31,2	167
15	36,2	166	60	32,4	166
16	35,9	162	61	32,7	163
17	35,6	161	62	31,3	166
18	35,0	166	63	36,5	166
19	36,6	164	64	38,2	160
20	41,0	173	65	38,6	162
21	34,8	169	66	39,6	165
22	32,3	159	67	34,0	172
23	36,0	165	68	34,8	172
24	36,5	163	69	36,8	169
25	35,4	171	70	34,8	171
26	37,9	169	71	35,8	168
27	32,6	164	72	33,5	163
28	33,3	165	73	37,3	171
29	32,1	158	74	36,6	170
30	38,5	167	75	33,0	166
31	38,8	163	76	31,9	164
32	38,0	162	77	33,4	167
33	36,5	161	78	33,0	165
34	38,7	166	79	35,0	162
35	32,8	161	80	31,8	166
36	35,0	164	81	38,4	164
37	34,3	163	82	37,8	163
38	37,4	170	83	39,4	170
39	35,8	170	84	38,7	169
40	37,4	160	85	34,6	161
41	34,1	164	86	35,0	163
42	36,7	168	87	36,4	166
43	37,7	170	88	34,3	171
44	33,8	161	89	34,2	167
45	34,0	166	90	34,9	172

ASTRA1 19,2 °E

Dpt	Elev. Azim.	Dpt	Elev. Azim.
1	35,4 161	46	35,7 156
2	31,2 160	47	35,7 154
3	34,6 158	48	36,4 158
4	37,6 162	49	32,3 154
5	36,9 162	50	30,5 154
6	38,0 163	51	31,7 161
7	36,6 160	52	33,0 162
8	31,5 161	53	31,5 154
9	37,3 155	54	32,0 161
10	32,7 160	55	32,3 162
11	37,5 156	56	31,1 151
12	36,3 157	57	32,4 164
13	37,9 160	58	33,8 159
14	30,4 154	59	30,0 160
15	34,8 158	60	31,2 159
16	34,2 155	61	31,2 155
17	33,8 153	62	30,0 159
18	33,6 158	63	35,1 158
19	35,0 157	64	36,3 152
20	40,0 164	65	36,8 153
21	33,7 161	66	37,9 156
22	30,5 152	67	33,2 165
23	34,5 157	68	33,9 164
24	34,9 155	69	35,5 161
25	34,4 163	70	33,8 163
26	36,7 161	71	34,5 160
27	31,1 157	72	31,9 155
28	31,9 157	73	36,3 163
29	30,3 150	74	35,6 162
30	37,1 159	75	31,7 158
31	37,1 155	76	30,5 157
32	36,3 154	77	32,1 159
33	34,7 153	78	31,6 158
34	37,2 158	79	33,3 154
35	31,1 153	80	30,5 159
36	33,5 157	81	36,8 156
37	32,8 156	82	36,1 155
38	36,3 161	83	38,2 162
39	34,7 162	84	37,4 161
40	35,5 152	85	32,8 153
41	32,7 157	86	33,5 155
42	35,4 160	87	35,0 158
43	36,5 162	88	33,3 163
44	32,1 153	89	33,0 160
45	32,7 158	90	33,9 164

ATLANTIC BIRD3 5 °O

Dpt	Elev.	Azim.	Dpt	Elev.	Azim.
1	36,1	194	46	38,2	189
2	32,5	191	47	38,7	188
3	36,3	191	48	38,0	192
4	37,9	196	49	35,4	186
5	37,3	196	50	33,7	185
6	37,9	197	51	32,9	192
7	37,8	193	52	33,8	193
8	32,4	193	53	34,5	186
9	39,9	190	54	33,1	192
10	33,9	192	55	32,9	194
11	39,7	191	56	35,1	183
12	38,4	191	57	32,6	195
13	38,8	194	58	35,2	192
14	33,6	185	59	31,4	190
15	36,6	191	60	32,9	190
16	37,1	187	61	33,9	187
17	37,1	186	62	31,7	189
18	35,5	190	63	36,8	191
19	37,3	190	64	40,0	186
20	39,5	199	65	40,0	188
21	34,6	193	66	40,1	191
22	34,4	183	67	33,1	196
23	36,6	190	68	33,8	196
24	37,6	188	69	36,5	194
25	34,6	195	70	34,1	195
26	37,5	194	71	35,6	193
27	33,5	188	72	34,6	187
28	34,1	189	73	36,5	196
29	34,5	181	74	35,9	195
30	38,4	193	75	33,6	190
31	39,7	189	76	32,7	188
32	39,3	188	77	33,7	191
33	38,1	186	78	33,6	189
34	38,9	192	79	36,4	186
35	34,4	185	80	32,3	189
36	35,8	189	81	39,1	190
37	35,4	188	82	38,8	189
38	36,9	195	83	38,6	196
39	35,3	195	84	38,2	195
40	39,1	186	85	36,3	185
41	35,0	189	86	36,1	188
42	36,6	193	87	36,7	191
43	37,1	195	88	33,5	195
44	35,5	185	89	34,4	191
45	34,5	190	90	34,0	196

Réglages antennes par département

TURKSAT 42^

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	26,1	134	46	24,9	129
2	22,5	134	47	24,5	128
3	24,6	132	48	26,2	131
4	27,9	134	49	21,9	129
5	27,5	134	50	20,4	129
6	28,6	135	51	23,0	134
7	26,6	132	52	24,3	135
8	23,0	135	53	21,2	129
9	26,0	129	54	23,2	134
10	23,7	134	55	23,8	135
11	26,4	130	56	20,2	127
12	25,7	130	57	24,3	137
13	27,8	132	58	24,3	133
14	20,3	129	59	21,4	134
15	24,7	131	60	22,1	133
16	23,4	129	61	21,3	130
17	22,8	128	62	21,2	133
18	23,8	132	63	25,0	132
19	24,5	130	64	24,4	126
20	30,4	135	65	25,1	127
21	24,6	134	66	26,7	129
22	19,9	127	67	25,1	137
23	24,2	131	68	25,7	137
24	24,0	129	69	26,0	133
25	25,7	136	70	25,2	136
26	26,9	133	71	25,1	133
27	21,5	131	72	21,9	130
28	22,2	131	73	27,2	135
29	19,3	126	74	26,5	135
30	26,9	132	75	22,4	132
31	25,8	129	76	21,1	131
32	24,9	128	77	22,9	133
33	23,4	127	78	22,2	132
34	26,7	131	79	22,6	128
35	20,7	128	80	21,5	133
36	23,4	131	81	25,9	130
37	22,6	130	82	25,0	129
38	26,8	134	83	28,4	134
39	25,7	135	84	27,5	133
40	23,8	127	85	21,9	128
41	22,7	131	86	23,0	130
42	25,6	133	87	25,0	132
43	27,0	134	88	25,0	136
44	21,4	128	89	23,7	133
45	23,1	132	90	25,6	136

ASTRA2 28,2° E

Dpt	Elev.	Azim.	Dpt	Elev.	Azim.
1	32,5	150	46	32,2	144
2	28,5	149	47	31,9	143
3	31,4	147	48	33,1	147
4	34,6	150	49	28,8	143
5	34,0	150	50	27,1	143
6	35,2	151	51	29,0	149
7	33,4	148	52	30,3	150
8	28,8	150	53	28,0	144
9	33,6	144	54	29,2	149
10	29,8	149	55	29,7	151
11	33,9	145	56	27,3	141
12	32,9	145	57	29,9	152
13	34,7	148	58	30,7	148
14	27,0	143	59	27,2	149
15	31,5	146	60	28,2	148
16	30,6	143	61	27,9	144
17	30,1	142	62	27,2	148
18	30,4	147	63	31,8	147
19	31,6	145	64	32,2	141
20	37,2	151	65	32,8	142
21	30,8	150	66	34,3	145
22	26,9	141	67	30,8	153
23	31,1	146	68	31,5	153
24	31,2	144	69	32,5	149
25	31,7	151	70	31,2	151
26	33,6	149	71	31,6	149
27	28,0	146	72	28,6	144
28	28,7	146	73	33,5	151
29	26,5	140	74	32,8	151
30	33,9	147	75	28,7	147
31	33,3	144	76	27,4	146
32	32,5	143	77	29,2	148
33	30,9	142	78	28,6	147
34	33,8	146	79	29,7	143
35	27,6	143	80	27,6	148
36	30,2	145	81	33,2	145
37	29,4	145	82	32,4	144
38	33,3	150	83	35,2	150
39	31,9	150	84	34,3	149
40	31,5	141	85	29,1	142
41	29,4	146	86	30,0	144
42	32,3	148	87	31,8	147
43	33,6	150	88	30,8	152
44	28,5	142	89	30,0	148
45	29,6	147	90	31,4	152

ARABSAT3A 26^ E

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	33,3	152	46	33,1	147
2	29,2	152	47	32,9	146
3	32,2	150	48	34,0	149
4	35,4	153	49	29,7	146
5	34,8	153	50	28,0	146
6	36,0	154	51	29,7	152
7	34,3	151	52	31,1	153
8	29,6	153	53	29,0	146
9	34,6	146	54	30,0	152
10	30,6	152	55	30,4	154
11	34,9	147	56	28,3	143
12	33,8	148	57	30,6	155
13	35,6	151	58	31,6	150
14	27,9	146	59	28,0	151
15	32,4	149	60	29,0	150
16	31,6	146	61	28,8	147
17	31,1	145	62	27,9	150
18	31,3	149	63	32,7	149
19	32,5	148	64	33,3	143
20	38,0	154	65	33,9	145
21	31,6	152	66	35,2	147
22	27,9	144	67	31,5	156
23	32,0	148	68	32,2	155
24	32,2	146	69	33,4	152
25	32,5	154	70	31,9	154
26	34,5	152	71	32,4	151
27	28,8	148	72	29,5	147
28	29,6	148	73	34,3	154
29	27,5	142	74	33,5	153
30	34,8	150	75	29,5	150
31	34,3	146	76	28,2	149
32	33,5	145	77	30,0	150
33	31,9	145	78	29,4	149
34	34,8	149	79	30,7	146
35	28,5	145	80	28,4	150
36	31,1	148	81	34,2	147
37	30,3	147	82	33,4	146
38	34,1	152	83	36,0	152
39	32,7	153	84	35,2	151
40	32,5	144	85	30,1	145
41	30,3	148	86	30,9	147
42	33,1	151	87	32,7	150
43	34,4	152	88	31,5	155
44	29,4	145	89	30,8	151
45	30,4	150	90	32,1	155

Réglages antennes par département

Réglages antennes par département

EUTELSAT W2 16°E

Dpt	Elév. Azim.	Dpt	Elév. Azim.
1	36,0 165	46	36,6 160
2	31,9 164	47	36,6 158
3	35,3 162	48	37,2 163
4	38,2 166	49	33,2 158
5	37,6 166	50	31,4 158
6	38,6 167	51	32,4 164
7	37,3 164	52	33,6 166
8	32,1 165	53	32,3 158
9	38,3 159	54	32,6 165
10	33,3 164	55	32,9 166
11	38,4 160	56	32,1 155
12	37,2 161	57	32,9 167
13	38,6 164	58	34,5 163
14	31,3 158	59	30,6 163
15	35,6 162	60	31,9 162
16	35,1 158	61	32,0 159
17	34,8 157	62	30,7 162
18	34,4 162	63	35,9 162
19	35,9 160	64	37,3 156
20	40,6 168	65	37,8 157
21	34,3 165	66	38,8 160
22	31,5 155	67	33,7 168
23	35,3 161	68	34,4 168
24	35,8 159	69	36,2 165
25	34,9 167	70	34,4 167
26	37,4 165	71	35,2 164
27	31,9 160	72	32,8 159
28	32,7 161	73	36,9 167
29	31,3 154	74	36,2 166
30	37,9 163	75	32,5 162
31	38,0 159	76	31,2 161
32	37,2 158	77	32,8 163
33	35,7 157	78	32,4 162
34	38,0 162	79	34,2 158
35	32,0 157	80	31,2 162
36	34,3 161	81	37,7 160
37	33,6 160	82	37,0 159
38	36,9 165	83	38,9 166
39	35,4 166	84	38,1 165
40	36,5 156	85	33,8 157
41	33,5 160	86	34,3 159
42	36,1 164	87	35,8 162
43	37,2 166	88	33,9 167
44	33,0 157	89	33,7 163
45	33,4 162	90	34,5 168

EUTELSAT W3 7^ E

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	37,0	178	46	38,3	172
2	33,0	176	47	38,5	171
3	36,7	174	48	38,6	175
4	39,2	179	49	35,0	170
5	38,5	179	50	33,2	169
6	39,4	180	51	33,5	176
7	38,5	176	52	34,6	177
8	33,1	177	53	34,2	170
9	40,1	172	54	33,7	176
10	34,5	176	55	33,8	178
11	40,1	173	56	34,2	167
12	38,7	174	57	33,7	179
13	39,8	177	58	35,7	175
14	33,1	169	59	31,8	175
15	37,0	174	60	33,2	174
16	37,0	171	61	33,7	171
17	36,7	169	62	32,0	174
18	35,8	174	63	37,3	175
19	37,5	173	64	39,5	169
20	41,3	182	65	39,8	170
21	35,4	177	66	40,5	173
22	33,6	167	67	34,3	180
23	36,8	173	68	35,1	180
24	37,6	171	69	37,4	177
25	35,7	179	70	35,2	179
26	38,5	177	71	36,3	177
27	33,5	172	72	34,5	171
28	34,2	173	73	37,7	180
29	33,5	165	74	37,1	179
30	39,2	176	75	33,8	174
31	39,8	172	76	32,7	172
32	39,2	171	77	34,1	175
33	37,7	169	78	33,8	173
34	39,5	175	79	36,1	170
35	33,9	169	80	32,5	174
36	35,9	173	81	39,4	173
37	35,3	171	82	38,8	172
38	37,9	178	83	39,8	179
39	36,3	178	84	39,2	177
40	38,6	169	85	35,8	169
41	35,0	172	86	36,0	171
42	37,3	176	87	37,2	175
43	38,2	178	88	34,6	179
44	35,0	169	89	34,9	175
45	34,8	174	90	35,2	180

SIRIUS 4,8^

Dpt	Elév. Azim.	Dpt	Elév. Azim.
1	37,1 181	46	38,5 175
2	33,1 178	47	38,8 174
3	36,8 178	48	38,7 178
4	39,1 182	49	35,3 173
5	38,5 182	50	33,5 172
6	39,3 183	51	33,6 179
7	38,6 179	52	34,7 180
8	33,1 180	53	34,4 173
9	40,3 175	54	33,8 179
10	34,5 179	55	33,8 181
11	40,2 176	56	34,6 170
12	38,9 177	57	33,6 182
13	39,8 180	58	35,8 178
14	33,4 172	59	31,9 178
15	37,1 177	60	33,3 177
16	37,2 174	61	33,9 174
17	37,0 172	62	32,1 177
18	35,9 177	63	37,4 178
19	37,6 176	64	39,8 172
20	41,2 185	65	40,1 173
21	35,4 180	66	40,7 177
22	33,9 170	67	34,3 183
23	37,0 176	68	35,0 183
24	37,8 174	69	37,4 180
25	35,7 182	70	35,2 182
26	38,5 180	71	36,4 180
27	33,7 175	72	34,7 174
28	34,3 175	73	37,7 183
29	33,9 168	74	37,1 182
30	39,3 179	75	33,9 177
31	40,0 175	76	32,9 175
32	39,4 174	77	34,2 178
33	38,0 172	78	33,9 176
34	39,6 178	79	36,4 173
35	34,2 172	80	32,6 177
36	36,1 176	81	39,5 176
37	35,5 174	82	39,0 175
38	37,9 181	83	39,8 182
39	36,3 181	84	39,3 181
40	38,9 172	85	36,1 172
41	35,2 175	86	36,3 174
42	37,4 179	87	37,3 178
43	38,2 181	88	34,6 182
44	35,3 172	89	35,0 178
45	34,9 177	90	35,2 183

INTELSAT/THOR 1^0

Dpt	Elév. Azim.	Dpt	Elév. Azim.
1	36,7 189	46	38,5 184
2	32,9 186	47	38,9 182
3	36,7 186	48	38,5 186
4	38,7 190	49	35,5 181
5	38,0 190	50	33,8 180
6	38,7 192	51	33,4 187
7	38,3 188	52	34,3 188
8	32,9 187	53	34,7 180
9	40,3 184	54	33,6 187
10	34,3 187	55	33,4 188
11	40,2 185	56	35,1 177
12	38,8 185	57	33,2 190
13	39,5 189	58	35,7 186
14	33,7 180	59	31,8 185
15	37,1 185	60	33,2 185
16	37,4 182	61	34,1 181
17	37,3 180	62	32,1 184
18	35,9 185	63	37,2 186
19	37,7 184	64	40,2 180
20	40,4 193	65	40,3 182
21	35,1 188	66	40,6 185
22	34,4 177	67	33,7 191
23	37,0 184	68	34,5 191
24	37,9 182	69	37,1 188
25	35,3 190	70	34,7 190
26	38,1 189	71	36,1 187
27	33,7 183	72	34,9 182
28	34,4 183	73	37,2 191
29	34,5 176	74	36,6 190
30	39,0 187	75	33,9 184
31	40,1 183	76	33,0 183
32	39,6 182	77	34,1 185
33	38,3 180	78	33,9 184
34	39,4 186	79	36,6 181
35	34,5 179	80	32,6 184
36	36,1 183	81	39,5 184
37	35,6 182	82	39,1 183
38	37,5 189	83	39,3 190
39	35,9 189	84	38,9 189
40	39,3 180	85	36,4 180
41	35,3 183	86	36,4 182
42	37,2 187	87	37,1 186
43	37,7 190	88	34,2 190
44	35,6 179	89	34,8 186
45	34,9 185	90	34,7 191

NILESAT 101 7^ O

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	35,7	197	46	37,9	192
2	32,2	194	47	38,4	191
3	35,9	194	48	37,6	195
4	37,5	199	49	35,2	189
5	36,8	198	50	33,5	188
6	37,4	200	51	32,6	194
7	37,4	196	52	33,4	196
8	32,0	195	53	34,3	188
9	39,6	192	54	32,7	195
10	33,5	195	55	32,5	196
11	39,4	194	56	35,0	185
12	38,1	194	57	32,2	198
13	38,4	197	58	34,9	194
14	33,4	188	59	31,2	193
15	36,3	193	60	32,6	192
16	36,9	190	61	33,7	189
17	36,9	189	62	31,5	192
18	35,2	193	63	36,5	194
19	37,0	192	64	39,8	189
20	38,9	202	65	39,7	190
21	34,2	196	66	39,8	194
22	34,3	185	67	32,6	199
23	36,3	192	68	33,4	199
24	37,4	191	69	36,1	196
25	34,2	198	70	33,7	198
26	37,1	197	71	35,2	196
27	33,3	190	72	34,4	190
28	33,8	191	73	36,0	199
29	34,5	184	74	35,5	198
30	38,0	196	75	33,3	192
31	39,4	192	76	32,5	190
32	39,0	191	77	33,4	193
33	37,9	189	78	33,3	192
34	38,5	195	79	36,2	189
35	34,3	187	80	32,0	192
36	35,5	192	81	38,8	193
37	35,1	190	82	38,5	192
38	36,5	197	83	38,1	199
39	34,9	197	84	37,8	197
40	38,9	189	85	36,1	188
41	34,7	191	86	35,9	190
42	36,3	195	87	36,3	194
43	36,6	198	88	33,1	198
44	35,4	188	89	34,0	194
45	34,2	193	90	33,5	199

HISPASAT 30^

Dpt	Elev. Azim.		Dpt	Elev. Azim.
1	26,7	225	46	29,8	221
2	24,8	221	47	30,6	220
3	27,8	222	48	28,9	223
4	27,7	226	49	28,5	218
5	27,3	226	50	27,4	216
6	27,3	228	51	24,9	222
7	28,3	224	52	25,2	223
8	24,3	222	53	27,8	217
9	31,1	222	54	25,0	222
10	25,6	222	55	24,4	223
11	30,6	223	56	29,2	215
12	29,6	222	57	23,8	224
13	28,8	226	58	26,8	222
14	27,3	216	59	24,2	220
15	28,2	222	60	25,5	220
16	29,6	219	61	27,1	218
17	29,9	218	62	24,6	219
18	27,4	221	63	28,1	222
19	29,0	221	64	32,2	219
20	28,0	229	65	31,8	220
21	25,9	223	66	30,9	223
22	28,6	214	67	23,9	225
23	28,5	221	68	24,4	226
24	29,8	220	69	27,3	224
25	25,3	225	70	25,0	225
26	27,8	225	71	26,7	223
27	26,5	218	72	27,6	218
28	26,8	219	73	26,5	226
29	29,1	213	74	26,3	225
30	28,9	224	75	26,0	220
31	31,0	222	76	25,8	218
32	31,1	220	77	25,9	221
33	30,7	219	78	26,2	220
34	29,5	224	79	29,2	218
35	28,1	216	80	25,1	219
36	28,0	220	81	30,3	222
37	28,0	219	82	30,5	221
38	27,3	225	83	28,2	227
39	26,0	225	84	28,3	226
40	31,6	219	85	29,5	217
41	27,5	219	86	28,6	219
42	27,6	223	87	28,0	222
43	27,3	226	88	24,5	225
44	28,9	217	89	26,2	222
45	26,7	221	90	24,6	225
