MODE D'EMPLOI CLASSIC5121 ZANKER
Avertissements 30
Installation 31
Débridage 31
Positionnement. 31
Arrivée d'eau 31
Vidange. 32
Branchement electrique 32
Mise de niveau 32
Emploi 33
Le tableau de commande. 33
Carte programmes. 33
Symboles 33
Commandes 33
Conseils pour le lavage 34
Detergents et additifs 35
Programmes de lavage 36-37
Symboles internationaux pour l'entretien des textiles. 38
Succession des opérations 39
Entretien 40
Carrosserie 40
Tiroir bacs a produits 40

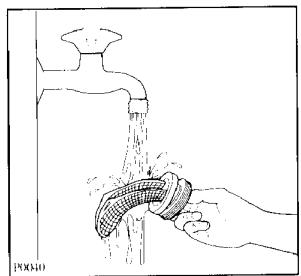

Filtre de vidange 40
Filtre tuyau d'arrivee d'eau 40
En cas de panne 41
CHARACTERISTIQUES TECHNIQUES
| DIMENSIONS | Hauteur | 85 cm |
| Largeur | 60 cm | |
| Profondeur | 57 cm | |
| TENSION/FREQUENCY | 220-230 V / 50 Hz | |
| PUISSANCE TOTALE | 3250 W | |
| PUISSANCE MINIMUM DU FUSIBLE | 16A | |
| PRESSION DE L'EAU | minimum | 5 N/cm2 |
| maximum | 80 N/cm2 | |
| CHARGE MAXIMUM | coton | 5 kg |
| tissus synthétiques | 2 kg | |
| laine | 1 kg | |
| VITESSE D'ESSORAGE | 1400 tr/min (5140S-5141) | |
| 1200 tr/min (5120-5121) | ||
| 1100 tr/min (5110S) |
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appleil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivé l'appareil, de façon à ce que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des averissements relatifs.
Ces averissements ont ete redigés pour vous sureté et pour celle d'autrui. Nous vous prions donc de bien fouloir les dire attentivement avant d'installer et d'utiliser l'appareil.
A la réception de l'appareil, nous vous prions de faire les « réserves d'utilisation » en présence du livreur (dégats esthétiques par exemple).
Cet apparéil a été concu pour être utilisé par des femmes. Veillezdonc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet apparéil.
- Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuee que par du personnel qualifie.
- Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
Pour déventuels dépannages adressé-vous à un service après-venture autorisé et n'exigez que des pièces détachées originales.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Debranche toujours la prise de courant et fermez le robinet de l'eau après l'utilisation de l'appareil.
- Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation.
- Contrôlez toujours, avant d'ouvrir le hublot, que l'eau ait eté évacuée. Dans le cas contraire effectuez la vidange suivant les indications de la notice d'utilisation.
- Cet apparéil est lourd. Faites attention lors du déplacement.
L'appareil doit être débridé avant l'utilisation. La non élimination ou l'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles. Suívez à ce propos le paragraph relatif dans la notice d'utilisation.
- Pendant le fonctionnement, l'appareil se rechauffe sensiblement au niveau du hublot. Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.
Laissez le hublot entrouvert lorsqu'ellappareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation d'odeur de moins.
Lavez en machine seulement les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
Avant le lavage vérifie l'etat du linge: videz les poches fermez les fermétures à glissière recousez, si nécessaire, les boutons ne lavaez pas de tissus non ouliers ou déchirés enlevez les taches d'encre, de rouille, d'herbe, desang, de peinture, etc. ne lavaez pas en machine les corsets avec baleines.
Lorsque le lavage est effectué avec une lessive li- quide contenue dans une boule à placer directement dans le tambour, il est nécessaire de retarder cette boule avant de proceder au séchage du linge (si vous avez une machine qui sèche aussi le linge).
- Ne laissiez pas fonctionner l'appareil lorsque vous n'êtes pas à la maison. Bien que l'appareil ait est produit conformément aux normes de sécurité, une panne peut cependant se produit.
- Les pièces de monnaie, épingles de sureté, broches, vis, etc. qui sont restés dans le linge peuvent provoquer des dommages importants.
- Les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. ne doivent pas être mis dans un lavage-linge. Si de tels détachants sont utilisés avant le lavage en machine, il faudra attendre que le fluide se soit evaporé avant d'introduire les articles dans l'appareil.
- Groupe les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pieces ne puissant se glisser entre le tambour et la cuve.
N'utilisez que la quantité de produit assouplissant indiquée par le fabricant. Une quantité excessive pourrait endommager le linge.
- Les petits animaux domestiques ont l'habitude de se glisser dans le tambour du lave-linge. Contrôlez le tambour de votre machine avant demettre l'appareil en fonction.
- En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectues par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et exigez des pièces originales.
Si vous procédez à la mise à la casse de votre apparéil, veillez àmettre hors d'usage ce qui pourrait représententer un danger: coupez le cable d'alimentation au ras de l' apparéil et détiroyez le dispositif de fermeture du hublot et de la porte (selon le modele).
Débridage
Avant demettre en marche la machine il est indispensable ble d'enlever les dispositifs de sécurité pour le transport.
Opére de la façon suivante:
Dévisser à l'aide d'une clé la vis arrêté droite.
Coucher l'appareil sur le dos, en faisant attention a ne pas endommager les tuyaux.
A cet effet placer une cornière de l'emballage entre la machine et le sol.
Enlever le bloc de polystyrene du fond de la machine; il n'est pas nécessaire de le conserver.
Dégager les deux sachets en polyéthylène en enlevant l'adhésif.
Extraire avec soin le sachet croit (1) et après le sachet gauche (2) en les tirant vers le centre de l'appareil.
Remetre la machine debout et devisser les 2 autres vis à l'arrête.
Extraire les trois goujons en plastique des troughs ou se trouvaient les vis.
Boucher les trousts restés libres à l'aide des caches qui se trouvent à l'arrière de la machine.
Remarque
Il est conseilé de conserver toutes les parties détachées étant donné que, en cas de transferts futurs de l'appareil, elles devront être remontées.
Positionnement
Placer l'appareil sur un sol plat et dur. Veiller à ce que les ouvertures d'aération de l'appareil ne soient pas obstruées (surtout lorsque l'appareil est placé dans une piece avec le sol recouvert de moquette).
Veiller à ce que l'appareil ne touche pas au mur ou aux autres meubles de la cuisine.
Il est évident que le robinet de l'eau, l'installation pour la vidange et la prise de courant doivent se couver à proximé des tuyaux de la machine et du cable d'alimentation. S'il n'en est pas ainsi, il est conseilé de demander à l'installateur de déplacer le robinet et/ou la vidange et/ou la prise de courant.

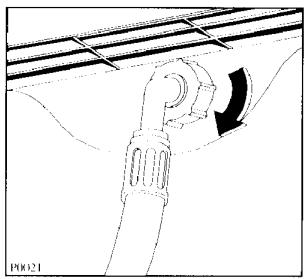

Arrivée d'eau
Brancher le tuyau d'arrivée à un robinet filtré au pas de gaz de 3/4 ”—après avoir interposé le petit filtre livre avec l'appareil.
Il n'est pas nécessaire, en ce qui nous concernne, que le robinet soit «ventilé» (la machine est dotée d'un airbreak) bien qu'il soit possible que la municipalité l'exige.
Au cas où on saurait que la pression de l'eau est parfois très élevée, placer un réducteur en caoutchouc 34 , 23x4x4mm, dans l'embout du tuyau, du côté de la machine.
Le tuyau d'arrivée ne peut pas être prolongé. Si le tuyau est trop court et qu'on ne veut pas faire déplacer le robinet, acheter un tuyau pour haute pression plus long, complet, spécialement concu à cette fin.
L'autre extrémité du tuyau d'arrivée, du côté de la machine, peut être orientée dans n'importe qu'elle direction. Dévisser un peu la bague de serrage, tournier le bout du tuyau et revisser solidement la bague.

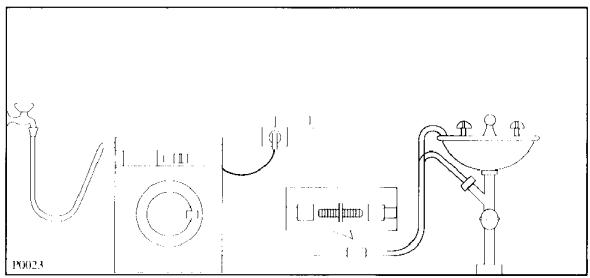

Vidange
La crosse du tuyau de vidange peut etre placee de trois manieres differentes:
Sur le bord d'un lavabo. Dans ce cas il est nécessaire de veiller à ce que l'extrémité ne puisse pas se décrocher du bord lorsque la machine effectue la vidange. On pourrait, par exemple, l'assurer avec une petite ficelle au robinet, ou l'accrocher au mur.
Dans une dérivation de la vidange du lavabo. Cette dérivation doit se trouver au-dessus du siphon, de telle manière que la crosse du tuyau soit à 60 cm au moins du sol.
Dans un conduit de vidange à une hauteur non inférieure à 60 cm et non supérieure à 90 cm.
L'extremité du tuyau de vidange doit toujours être ventilée, c'est-à-dire que le diamètre interne du conduit de vidange doit être plus large que le diamètre externe de la crosse du tuyau.
La rallonge éventuelle du tuyau de vidange ne peut pas dépasser 180 cm de longueur, doit avoir au moins le même diamètre interne que le tuyau original et utiliser un raccord ad hoc.
Faire passer la rallonge sur le sol, du cote de la machine, et ne la faire monter que pres de la vidange.
Branchement électrique
Cette machine ne peut etre branchee qu'en 220-230 V, 50Hz
Vérifier que le compteur et les fusibles de l'installation électrique de la maison peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils branchés.
La machine est dotée d'un cable d'alimentation à trois conducteurs et d'une fiche avec contact de mise à la terre. On ne peut brancher la fiche que dans une prise de courant comportant une borne de mise à la terre (branchée et fonctionnant): la machine doit être bien mise à la terre.
Le cable d'alimentation ne peut pas etre prolonge. S'il s'avere trop court demander a l'installateur de monter un cordon plus long sur la machine ou de deplacer la prise de courant.
Le branchement devra este execute en respectant les normes en vigueur.
Le fabricant decline toute responsabilité pour les dommages ou les lésions causés par le non-respect des normes de sécurité susmentionnées.
Mise de niveau
Placer la machine à laver dans sa position définitive et la mesure autant que possible de niveau, en vissant ou en dévisant un ou deux des verins d'appui régables. Veiller à ce que la machine soit bien stable sur les quatre verins. ÀpRES la mise de niveau, bloquer les contrecrous à l'aide d'un tournevis.

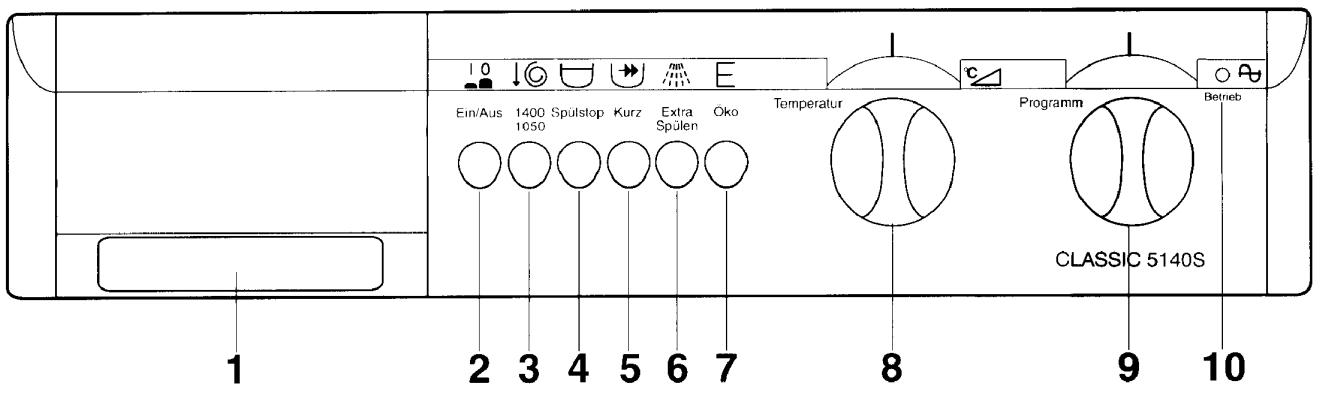

Tableau de commande
1 Tiroir bacs à produits et carte programmes
Symboles
U Préavage
Lavage
Assouplissant
Des cartes des programmes dans de différentes langues sont fournies avec la machine. L'une de ces cartes se trouve sur le devant du tiroir bacs à produits, les autres dans l'emballage (généralement dans le tambour).
Il est possible de remplacer la carte: à cet effet la sortir en la tirant vers la droite et faire glisser la nouvelle dans la langue désirée.
Interrupteur de refroidissement de l'eau de lavage
L'appareil a eté réglé à l'usine pour consommer peu d'eau (la phase de refroidissement n'a pas eté prévue automatique).
Il pourrait cependant être nécessaire, dans certaines conditions (conduites de vidange très anciennes) de refroidir l'eau de
lavage en enclenchant cet interrupteur.
Pour ce faire le tourner à l'aide d'un tournevis sur le symbole du thermomètre. Lorsqu'on désit un programme à 95^ , avant la vidange de l'eau de lavage il yaura une entree d'eau froide, ce qui fera diminuer la tempereature de I'eau de 95^ a 60^ .
Pour acceder à l'interrupteur il faut retarder complètement le tiroir bacs à produits.
2 Touche marche/arrêt 10
En pressant cette touche, la machine se met en marche.
En la pressant à nouveau la machine s'arrête.
Avant de selectionner un programme ou de changer un programme en cours il faut débrancher l'appareil en relâchant cette touche.
3 Touche réduction vitesse d'essorage ©
En enforcant cette touche la vitesse d'essorage sera réduite comme suit:
programmes pour coton et lin: de 1400 à 1050
tr/min pour les modèles 5140S et 5141; de 1200 à 900 tr/min pour le modele 5121; de 1200/1100 à 850
tr/min pour les modèles 5120S/5110S.
programmes pour synthétiques, délicats et laine: de 650 à 550 tr/min.
4 Touche «arrêt cuve pleine d'eau»
A la fin des programmes pour linge synthétique et délicat la machine effectue une vidange suivé d'un bref essorage. Si on peut laisser le linge dans l'eau du dernier rincege (pour éviter qu'il se froisse dans le cas où il ne serait pas retire immediatement), il faut enforcer cette touche avant le lavage. Pour vidanger l'eau il suffit de relâcher la touche ou de désirer le programme «P». A ne pas utiliser pour la laine. La laine doit être essorée brièvement.
5 Touche "programme court"
En enforcant cette touche dans le programme "C" le temps de lavage sera réduit de 20 min. env. A utiliser pour du linge peu sale.
6 Touche "rincage supplémentaire" /
En enforcant cette touche dans les programmes pour linge en coton et lin la machine effectuera un rincege supplémentaire. A utiliser en cas d'eau très douce et pour les personnes allergiques aux détergents.
7 Touche economie E
Laver en economisant l'énergie en selectionnant une température inférieure; le temps de lavage sera prolongé de 10 minutes environ.
Autiliser en combinaison avec le programme B.
6 Selecteur températures (thermostat)
Avec le bouton du thermostat on désit la tempétaire de lavage. Il faut l'enforcer avant de le tourner.
En le positionnant sur le repère «●» on obtienda un lavage à froid, c'est-à-dire que l'eau ne sera pas chauffée.
9 Selecteur programmes
Enfencer le bouton et le tourner vers la droite sur le programme choisi.
10 Voyant de fonctionnement
Il s'allume lorsque I'appareil se met en marche et s'eteint en relachant la touche 10
Lampe hublot
Cette lampe reste allumée tant que le hublot est bloqué. L'ouverture du hublot ne sera possible qu'après éteignement de la lampe.
Conseils pour le lavage
Il est tout d'abord conseilé de ne pas garder trop longtemps le linge avant de le laver, surtout s'il est humide (il va chanir et partager la moisissure).
Prendre sur tout le temps de dire attentivement le schéma des symboles pour l'entretien des textiles représenté dans cette brochure.
Mémoriser déjà qu'une ligne au-dessous du symbole de la cuve signifie qu'il n'est pas possible de laver le textile en question avec un programme «énergétique» pour linge en lin et coton.
Laver séparément le linge blanc et le linge de couleur.
Les tissus melangés, tel que le polyester/coton, doivent être traités comme les synthétiques.
Les acryliques et les voilages sont à laver dans le programme pour les «délicats».
Seulément les articles en laine portant le label «Woolmark» et l'indication «lavable en machine» peuvent être lavés dans le programme spécifique.
D'autres types de laine doivent être lavés à la main ou nettoyés à sec.
Prélavage
Normalement un prélavage n'est pas nécessaire. Cette machine, en combinaison avec les détergents modernes, lave d'une façon optimale même sans le prélavage, d'ou une économie de courant, temps, eau et détextent.
On peut cependant souhaiter un prélavage si le linge estvrément très sale, comme dans le cas des vêtements de travail utilisés dans une boucherie ou dans un garage.
Temperatures
Il est conseilé de laver les blancs à une température de 60^ et non pas à celle de 95^ . Si le linge n'est pas très sale cette température suffira largement et permettra d'économiser beaucoup d'énergie.
Il suffit de laver à 40^ le linge de couleur claire, lavable à la température maximale de 60^ . En cas de lessive regroupant des tissus colorés fonçés et des tissus clairs, la température ne doit pas dépasser 40^ .
Les tissus synthétiques blancs et leurs colorés clairs peuvent généralement être lavés à 60^ , mais, dans ce cas aussi, 40^ peuvent suffire si le linge n'est pas trop sale.
Les tissus synthétiques de couleur foncée, les tissus délicats et la laine doivent être lavés à une température maximum de 40^ . Si l'une des étiquettes indique la valeur de 30^ , selectionner 30^ pour tout le linge. Dans la plupart des cas cet article est lavable à 40^ , mais le fabricant du lave-linge ne peut pas courir le risque d'endommager le linge délicat. A vous donc de désoir.
Vousetes cependant personnellement responsable des dommages eventuels causés par lechioix d'une temporature trop élevé.
Quelle charge?
Pour le coton et le lin, ainsi que pour les synthétiques et la laine se conformer aux quantités indiquées dans les tableaux des programmes.
A vrai dire, il faudrait constamment peser les charges de linge.
Comme il est compliqué de peser le linge, il est conseillé d'utiliser une autre méthode:
coton, lin, métis: tambour plein, sans tasser
synthétiques résistants et mixtes: la moitié du tambour
tissus délicats et laine: un tiers du tambour.

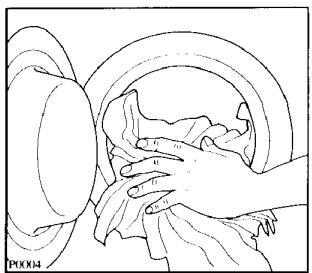

Avant de charger le linge
Avant le lavage, raccomoder les déchirures, les trous et les effilochures.
Recoudre ou couper tout d'abord les boutons trop lâches.
Fermer les boutons à pression et les fermétures à glissière.
Eviter de laver du linge effiloché; raccomoder les ouletts avant le lavage.
Avant le lavage, retirer des poches interieures et des poches des pantalons les petits objets qu'elles pourraient contir. Les clous, les épinges, les trombones et des objetssemblables peuvent occasionalner de gros dommages à la machine et au linge.
Retirer les crochets de fixation des rideaux.
Laver une première fois séparément les vêtements colorés, surtout s'ils sont fonçés, puisqu'il y a bien des chances qu'ils déteignent.
Avant le lavage,TRAITER les taches dificiles (telles que les taches d'herbe, de rouille, de goudron, de peinture, de stylo à bille) à l'aide d'un detachant. Si I'on utilise, par exemple pour eliminer une tache de peinture, un produit volatile, tel que la terrebenthine ou des produits semblaibles, attendre, avant de laver le vêtement, qu'il soit complètement evaporé.
Le fabricant decline toute responsabilité pour les dommages ou les lésions causés par l'utilisation de produits volatils, inflammables ou toxiques.
Détergents et additifs
Le bon résultat du lavage dépend aussi du choix du détergent et de son dosage correct. Doser correctement signifie éviter le gaspillage et protéger l'environnement. Bien que biodégradables, les détergents contiennent des éléments qui, lorsqu'ils sont présents en de fortes quantités, alerent le délicat équilibre ecologique de la nature.
Utiliser toujours des détergents de bonne qualité, indiqués pour le lavage dans un lave-linge.
Respecter les doses conseillées par le fabricant et figurant sur le paquet du dédTangent. Elles tiennent compte de l'importance de la charge de linge, du degré de saleté et de la durée de l'eau. Si vous ne connaissiez pas cette valeur, renseignez-vous auprès de la société de distribution de l'eau.
Détergents traditionnels en poudre
Le dédTangent doit être versé avant le lavage dans les bacs du tiroir à produits.
Il existe des produits spécialément indiqués pour le lavage des tissus colorés, délicats et de la laine dans un lave-linge.
Il est conseilé d'utiliser ces produits notamment pour les tissus délicats et pour la laine.
Détergents « concentrés» en poudre
Verser le détergent concentré en poudre dans le bac réservé au lavage.
La machine est munie d'un système de circulation du détergent qui permet l'utilisation optimale du détergent concentré.
Quand vous utilisez des détergents concentrés évitez les programmes avec prélavage.
Detergents liquids
Si l'on utilise un produit liquide, celui-ci peut être versé directement dans le bac pour le lavage, à condition de ne pas faire de prélavage et demettre tout de suite en marche la machine.
Le détergent liquide peut être utilisé à la place du détergent en poudre notamment pour du linge pas très sale et pour les programmes à moyenne et bassé température. On conseille, par contre, d'utiliser un produit en poudre pour les programmes à haute température.
Additives liquides
Verser les évventuels produits liquides, pour assouplir ou apprêter le linge, dans le bac du tiroir à produits destiné à cet effet, avant le début du programme.
Voussouspèce, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussouspèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
Voussous pèces, à la vieilles sénéances.
VouSSOS, à la vieilles sénéances.
Degres de durete de l'eau
| Niveau de dureté | Caracteristique | Degrés allemands°dH | Degrés français°T.H. |
| 1 | douce | 0-7 | 0-15 |
| 2 | moyenne | 8-14 | 16-25 |
| 3 | dure | 15-21 | 26-37 |
| 4 | très dure | plus de 21 | plus de 37 |
Programmes «énergiques» pour coton et lin - Charge de linge max.: 5 kg
| Programme | Dépréde saleté | Bacs à produits | Position bouton thermostat | Position bouton programm. | Description du programme |
| Blancs avec prélavage | Très sale | 95° | A | Prélavage à 40°C Lavage à 95°C Rinçages Essorage | |
| Blancs sans prélavage | Norma- lement sale | 95° | B | Lavage à 95°C Rinçages Essorage | |
| Eco blancs | Légèrement/ norma- lement sale | 60° | B+E | Lavage prolongé à 60°C Rinçages Essorage | |
| Couleurs | Norma- lement sale | 60° | B | Lavage à 60°C Rinçages Essorage | |
| Eco-couleurs | Peu sale | 40° | B+E | Lavage prolongé à 40°C Rinçages Essorage | |
| Programme court | Peu sale | 30°-60° | C+U | Bref lavage à 30°-60°C Rinçages Essorage | |
| Rinçages à froid | D | Rinçages avec évientuel additif Essorage | |||
| Essorage long | F | Vidange et essorage. |
Par une température «30°-60°» on entend qu'il est possible de désirir une température de 30°C ou 60°C, ou intermédiaire.
Programmes « délicats » pour synthétiques, mélangés, laine - Charge de linge max.: 2 kg, laine 1 kg.
| Programme | Dépréde saleté | Bacs à produits | Position bouton thermostat | Position bouton programm. | Description du programme |
| Synthétiques avec prélavage | Très sale | 40°- 60° | G | Prélavage à 40°C Lavage à 40°-60°C Rinçages Essorage bref (*) | |
| Synthétiques sans prélavage | Normalement sale | 40°- 60° | H | Lavage à 40°-60°C Rinçages Essorage bref (*) | |
| Essorage bref | J | Vidange et essorage bref | |||
| Délicats | Normalement sale | 30°- 40° | K | Lavage à 30°-40°C Rinçages Essorage bref (*) | |
| Laine Woolmark | Normalement sale | 40° | L | Lavage à 40°C Rinçages Essorage bref (*) | |
| Rinçages à froid | M | Rinçages avec évientuel additif Essorage bref (*) | |||
| Assouplissant | N | Rinçage avec évientuel additif Essorage bref (*) | |||
| Vidange | P | Vidange de l'eau |
(*) Si la touche n'a pas ete enfoncée.
| LAVAGE | ||
| 95 | traitement normal à 95, 60 ou 40°C | articles en coton sans apprêt in-froissable |
| 60 | ||
| 40 | ||
| 95 | agitation réduite. essorage réduit. | certains articles 100% coton avec apprêt infroissable |
| 60 | lavage à tempé-rature décrois-sante progressi-vement. | articles avec apprêt infroissable ou conte-nant des fibres synthétiques |
| 50 | ||
| 40 | ||
| 40 | agitation force-ment réduite. rincage à froid, essorage réduit | articles en laine lavables à la machine à 40°C |
| 30 | agitation force-ment réduite. rincage à froid, essorage réduit | articles en laine ou soie lavables à la machine à 30°C: également pour d'autres articles très déli-cats |
| 30 | lavage à la main | articles pouvant uniquement être lavés à la main à une température ne dépassant pas 40°C |
| ne pas laver | ||
| BLANCHIMENT | |
| blanchiment au chlore (ja-vel) permet (uniquemment àfroid et avec une solu-tion diluée) | blanchiment au chlore (ja-vel) proscrit |
| cl | ☆ |
| REPASSAGE | |||
| température de repassage | ne pas repasser | ||
| élevée(max 200℃) | moyenne(max 150℃) | basse (1)(max 110℃) | (2) |
| (1) Le traitement à la vapeur présente des risques(1) Le traitement à la vapeur est interdit | |||
| NETTOYAGE A SEC | |||
| tous les solvants usuels | tous solvants sauf le trichloréthylène | exclusivement solvants petro-liers et R 113 | ne pas nettoyer à sec |
| A | P | F (1) | ⊗ |
| certaines restrictions au processus de nettoyage-nettoyage en libre service impossibly (2) P F | |||
| (1) Nettoyage en libre service possibl uniquemment dans les machines em-ployant le solvant R 113 (2) Les restrictions concernent les sollicitations mécaniques et/ou la tempé-rature de séchage et/ou l'addition d'eau au solvant | |||
| Symbole facultatif pour le SECHAGE après lavage | ||
| séchage en tambour permissible pas de restrictions en ce qui concerne la température | séchage à température modérée | ne pas sécher en tambour |
Succession des opérations
1 Chargement du linge
Ouvrir le hublot.
Charger les pieces de linge en les introduisant une a la fois dans le tambour. Deplier le plus possible le linge. Fermer le hublot; le bloquer avec soin.
2 Dosage du détergent
Extraire le tiroir bacs à produits jusqu'à l'arrêt.
Doser la quantité voulue de détergent dans un goblet gradué et le verser dans le bac pour le lavage [11].
Si I'on souhaite effectuer un prélavage, verser un détermgent biologique dans le bac L.
3 Dosage des additifs
Verser, le cas échéant, l'assouplissant dans le bac ad hoc sans dé-passer le niveau MAX.
4 Enconcer la(les) touche(s) désirée(s)
5 Choix de la température
Enconcer le bouton du thermostat et le tournier sur la temperature désirée.
6 Choix du programme
Enconcer et tournier le bouton du selecteur vers la droite sur le programme désiré.
7 Mise en marche du programme
Ouvrir le robinet.
Contrôler que le tuyau de vidange est bien placé.
Enfonce la touche marche/arrêt: levoyant de fonctionnement et celui du hublot s'allument et le programme commence.
8 Quand le programme est terminé
La machine s'arrête automatiquement.
Si on aCHOISI un programme «delicat» avec l'option "arrêt cuve pleine" ne pas oublier de vidanger l'eau avant d'ouvrir le hublot.
Attendre une à deux minutes avant d'ouvrir le hublot: c'est le temps nécessaire à déverrouiller le dispositif électrique de verrouillage du hublot (levoyant du hublot doit être étant).
Relacher la touche marche/arrêt, levoyant de fonctionnement s'eteint.
Relacher la(les) touche(s).
Sortir le linge. Faire tournier une fois le tambour avec les mains, pour vérifier s'il est complètement vide.
Laisser pendant quelles temps le hublot entrebaillé pour faire sortir la vapeur de la machine.
La carrosserie
On peut, le cas échéant, nettoyer la carrosserie du lavelinge en utilisant de l'eau tiède et un produit d'entretien menager neutre qui n'érafle pas. Rincer avec de l'eau propre et essuyer avec un chiffon doux.
Important: ne jamais utiliser d'alcool, solvants ou produits similaires.
Le tiroir bacs à produits
Les détergents et l'assouplissant s'incrustent à la longue. Nettoyer de temps en temps le tiroir bacs à produits sous un jet d'eau. A cette fin il est possible d'extraire complètement le tiroir de la machine en appuyant sur l'arrêt au fond à gauche.
Pour facilitier le nettoyage la partie supérieure du bac réservé à l'assouplissant peut être enlevée.
Le logement interne du tiroir
Le détergent peut à la longue s'incruster même à cet endroit: le nettoyer à l'aide d'une vieille Brosse à dents.
Remetre le tiroir en place.
Le filtré de vidange de l'eau
Le role de ce filtré est de recueiller les fils et les effilochures. L'obstruction du filtré entraine des dérèglements du programme.
Contrôler régulierement que le filtré soit propre.
Ouvrir le portillon pour acceder au filtré.
Mettre un recipient dessous et devisser le filtr.
Extraire le filtré de son logement.
Nettoyer le filtrer à l'eau courante.
Le filtr du tuyau d'arrivée d'eau
Si I'on remarque que la machine prend plus de temps a se replir, il est conseillé de contrôle que le filtrte du tuyau d'arrivée d'eau ne soit pas bouché. Fermer le robinet de l'eau. Dévisser l'embout du tuyau du robinet. Extraire le filtrte de son logement, le nettoyer avec une petite
brosse et le remetre en place.
Bien revisser l'embout du tuyau.
L'appareil ne se met pas en marche
Après avoir choisi un programme et l'avoir mis en route, l'appareil ne se met pas en marche et même le voyant resté etint:
- Contrôler si le courant arrive à l'appareil.
- Contrôler si leFuse de l'installation électrique est intact.
- Contrôler que la touche marche/arrêt soit enclenchée.
L'appareil ne se met pas en marche, mais le voyant est allumé:
Le robinet de l'eau est-il ouvert?
Est-ce que I'eau sort du robinet? Vérifier.
Le tuyau de replissage a-t-il ete coince ou plie?
La crépine du tuyau de replissage est-elle bouchée?
Le hublot est-il fermé?
Le selecteur programmes est-il positionné correctement?
L'appareil se remplit et se vide:
L'extrémité du tuyau de vidange est située à un niveau trop bas par rapport au sol sur lequel se trouve la machine. Consulter le chapitre en question.
L'appareil ne vidange pas et/ou n'essore pas:
Le tuyau de vidange est-il coincide ou plie?
Le filtrdevidangeest-ilbouché?
Est-ce qu'on a choisi un programme s'arrêtant cuve pleine d'eau?
Il y a de l'eau au sol:
Trop de détergent?
Le détergent est-il improupe parce qu'il mousse trop? Trop de mousse provoque des fuites.
Est-ce que l'un des embouts du tuyau de replissage perd? On ne voit presque pas l'eau courir le long du tuyau; vérifier si le tuyau est humide.
L'appareil vibre ou fait du bruit:
Est-ce qu'on a retiretous lesdispositifsde securite pourletransport?
Est-ce que l'appareil s'appuie contre quelles chose?
Est-ce que les vérins de soutien reposent solidement au sol et est-ce que les contre-écrous sont bien bloqués?
S'il n'est pas possible de.Remédier à cet inconvénient ou de le localiser, s'adresser au centre de service après, après avoir noté le modele, le numero de fabrication et la date d'achat de l'appareil, que le service va demander.
