1611 - Mélangeur électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mélangeur électrique
Marque	SKIL
Modèle	1611 (également compatible 1612)
Puissance nominale	Environ 1200-1500 W (estimation)
Tension d'alimentation	220-240 V ~
Fréquence	50/60 Hz
Vitesse variable	Oui, avec molette de réglage de vitesse max et commutateur 2 vitesses (lent/rapide)
Commande de vitesse	Interrupteur progressif avec blocage pour marche continue
Cadre de protection	Intégré, amovible pour le guidage et la protection
Capacité de mélange recommandée	Jusqu'à 40 litres par charge
Types de substances	Ciment, colles de construction, peintures, composés de nivellement, mortier, etc.
Niveau sonore	89 dB(A) (pression), 100 dB(A) (puissance)
Vibrations (main-bras)	< 2,5 m/s² (incertitude K = 1,5 m/s²)
Poids net	Environ 4,5 kg (estimation)
Longueur du câble	Environ 2 mètres (estimation)
Matériau du corps	Plastique renforcé et métal pour l'arbre
Palettes incluses	Palette à mélanger (type non spécifié, compatible avec les accessoires SKIL)
Entretien	Nettoyage avec un chiffon sec, nettoyage régulier des fentes de ventilation
Équipement de sécurité requis	Lunettes de protection, gants, masque anti-poussières, chaussures solides, casque anti-bruit
Conformité	CE selon normes EN 60745, EN 55014
Garantie et réparations	Réparations exclusivement par un centre de service agréé SKIL
Utilisation prévue	Mélange de substances de construction et de rénovation

FOIRE AUX QUESTIONS - 1611 SKIL

Quelle est la tension d'alimentation du mélangeur SKIL 1611 ?

Le mélangeur fonctionne sur une tension secteur de 220-240 V ~, 50/60 Hz. Vérifiez que votre prise correspond à la tension indiquée sur la plaque signalétique.

Quels types de substances puis-je mélanger avec cet outil ?

Vous pouvez mélanger du ciment, des colles de construction, des peintures, des composés de nivellement, du mortier de finition, du mortier sec et d'autres substances similaires. Ne mélangez jamais de substances combustibles.

Quelle est la capacité maximale de mélange recommandée ?

Il est recommandé de ne pas mélanger plus de 40 litres de substance à la fois pour éviter la surcharge de l'outil.

Comment régler la vitesse de rotation ?

La vitesse est réglable via la molette C pour la vitesse maximale et le commutateur D (modèle 1612) pour choisir entre vitesse lente (couple élevé) et rapide (couple bas). L'interrupteur progressif A permet un démarrage doux.

Est-il nécessaire d'utiliser le cadre de protection ?

Oui, le cadre de protection doit toujours être monté avant utilisation. Il protège l'outil et guide le mélange. Ne jamais utiliser l'outil sans ce cadre.

Quels équipements de protection dois-je porter ?

Portez des lunettes de protection, des gants, un masque anti-poussières, des vêtements près du corps, des chaussures solides et un casque anti-bruit si le niveau sonore dépasse 85 dB(A).

Comment nettoyer le mélangeur après utilisation ?

Débranchez l'outil, puis nettoyez-le avec un chiffon sec et doux. N'utilisez jamais de produits de nettoyage ou de solvants. Nettoyez régulièrement les fentes de ventilation avec une brosse ou de l'air comprimé.

Que faire en cas de défaut ou de panne ?

Ne démontez pas l'outil. Confiez-le à un centre de service après-vente agréé SKIL avec votre preuve d'achat. Les réparations ne doivent être effectuées que par du personnel qualifié avec des pièces d'origine.

Quelle est la classe de protection contre les vibrations ?

Les vibrations émises sont inférieures à 2,5 m/s² (méthode main-bras, incertitude K = 1,5 m/s²). Pour réduire l'exposition, faites des pauses et maintenez vos mains au chaud.

Puis-je utiliser l'outil à l'extérieur ?

Oui, mais uniquement avec une rallonge homologuée pour l'extérieur. Évitez l'humidité et la pluie. Utilisez un disjoncteur de fuite à la terre si l'emplacement est humide.

MODE D'EMPLOI 1611 SKIL

• Ce mixeur électronique est destiné à mélanger facilement et simplement des substances
• Différentes palettes permettant de mélanger une grande variété de substances (différents types de mélanges de ciment, colles de construction, peintures, composés de nivellation, mortier de finition et mortier sec, etc.)
• Le volume de mélange recommandé dépend du type et de l'état de la substance à mélanger, et du type de palette utilisée
• Ne pas mélanger plus de 40 litres de substance à la fois
• Lisez et conservez ce manuel d'instructions ③

A Interrupteur de marche/arrêt et réglage de vitesse B Bouton de blocage de l'interrupteur C Molette de réglage de la vitesse maximum D Commutateur de vitesse (1612) E Cadre de protection F Arbre G Palette à mélanger H Fentes de ventilation

Instructions generales de securite

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'outil électroportatif" dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) Sécurité de la ZONE de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs générent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.

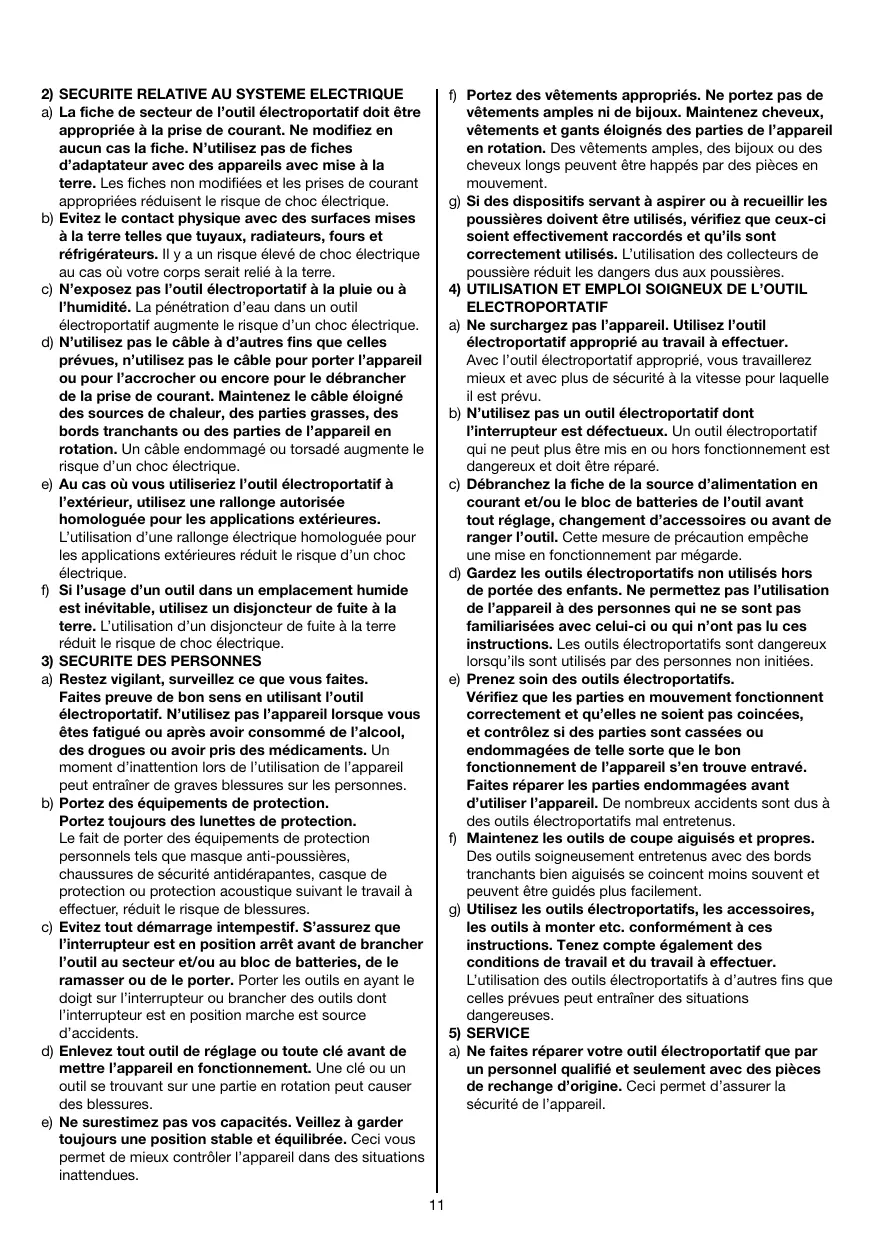

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifies enaucun cas la fiche. N'utilise pas de fiches d'adaptateur avec des appareils avec mise à laterre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de chocolélectrique. b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de chic électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outilé electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) N'utilise pas le cable à d'autres fins que celles prévues, n'utilise pas le cable pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le cable éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un cable endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas ou vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge autorisée homologuee pour les applications extérieures. L'utilisation d'une rallonge electrique homologuee pour les applications extérieures reduit le risque d'un chic electrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de chocolélectrique. 3) SECURITE DES PERSONNES a) Restez vigilant, surveilleze ce que vous faites. Faites preuve de bon sens en utilisant l'outil electroportatif. N'utilise pas l'appareil lorsque vous etes fatigue ou après avoir consomme de I'alcool, des drogues ou avoir pris des medicaments. Un moment d'inattention lors de I'utilisation de I'appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnelels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant demettre l'appareil en fonctionnement. Une clé ou unoutil se trouvant sur une partie en rotation peut causedes blessures. e) Ne surestimez pas vos capacités. Veilze à garder toujours une position stable et équilibrée. Ceci vous permet de mistréger l'appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifie que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de déranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils electroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils electroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils electroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité pour les mixeurs

• Contrôlez toujours si la tension secteur est correspondante à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• N'utilisez jamais l'outil sans le cadre de protection
• N'utilisez jamais l'outil dans ou près d'un environnement explosif
• Ne mélangez jamais des substances combustibles
• N'approchez jamais votre main ou tout autre objet du conteneur de mélange durant le mélange
• Portez des gants de protection ④, un masque antipoussières ⑤, des vêtements près du corps et des chaussures solides. Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques anti-bruit.
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires appropriés en vente chez votre distributeur SKIL
• Débranche toujours l'outil avant tout réglage ou changement d'accessoire

Utilisation

Marche/arrêt ⑦ - Blocage de l'interrupteur pour marche continue ⑧ ! assurez-vous des forces en jeu consécutives au blocage; tenez l'outil fermement dans les deux mains et adoptez une position de travail stable et sûre - Réglage de la vitesse pour démarrage doux ⑨ - Réglage de la vitesse maximum (10) La molette C vous permet de régler la vitesse maximum de lente à rapide

• mettez en marche l'outil
• verrouillez l'interrupteur
• tournez la molette C pour sélectionner la vitesse maximale
• Commutateur de vitesse (1612)
• selectionnéz la vitesse désirée avec le commutateur D ! actionnez le commutateur de vitesse uniquement lorsque l'outil n'est pas sous tension

1 = VITESSE LENTE - couple élevé - pour mélanger des substances haute densité 2 = VITESSE RAPIDE - couple bas - pour mélanger des substances liquides

• Cadre de protection (12)
• pour protégier l'outil
• pour guider l'outil
• pour mettre de côté l'outil de façon simple
• Montez le cadre de protection avant d'utiliser l'outil pour la première fois

N'utilisez jamais l'outil sans le cadre de protection.

• Utilisation de l'outil

Veillez à ce que l'outil soit hors tension

• montez la palette à mélanger G sur la broche F comme illustré ⑬
• Branchez l'outil sur le secteur

assurez-vous que le conteneur de mélange soit bien stable sur le sol - plongez la palette à mélanger dans le mélange de substance avant d'allumer l'outil, puis augmentez progressivement la vitesse de mélange en exerçant une plus forte pression sur le commutateur A (ce faisant, la substance ne va pas éclabousser et l'outil ne sera pas surcharge) ! éteignez l'outil uniquement lorsque la palette à mélanger se trouve dans le conteneur de mélange Tenue et guidage de l'outil 14 I lorsque vous travailliez, tenez toujours l'outil par la(les) zone(s) de couleur grise ! toujours tenez fermement l'outil à l'aide des deux mains

Entretien / service apres-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations)
• après un mélange, nettoyez toujours le mixeur et les pièces fonctionnelles
• pour nettoyer l'outil, utilisez un chiffon sec et doux (n'utilisez jamais de produit de nettoyage ou de solvant)
• nettoyez régulièrement les fentes d'aération H ② à l'aide d'une brosse ou d'air comprimé

Débranche la fiche avant le nettoyage.

• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL
• retournez l'outil non démonté avec votre prévue d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skilmasters. com)

• énagères (pour les pays européens uniquement)
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole ⑤ vous le rappellera au moment de la mise au rebut de l'outil

Déclaration de CONFORMITE CE

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60745, EN 55014, conforme aux réglementations 2006/95/CE,

2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009)

• Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

09 SKIL Europe BV A. v. d. Kloot

• Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 89 dB(A) et le niveau de la puissance sonore 100 dB(A) (déviation standard: 3 dB), et la vibration < 2.5m/s^2 (methode main-bras; incertitude K = 1.5m/s^2 )
• Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60 745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées
• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.
