1640 - Mélangeur électrique SKIL - Notice d'utilisation et mode d'emploi gratuit

Puissance	1 600 W
Nombre de vitesses	2 vitesses mécaniques
Vitesse de rotation max	700 tr/min
Diamètre fouet max	160 mm
Capacité de mélange max	90 kg
Filetage porte-accessoire	M14
Poids	4,9 kg
Longueur câble	4 m
Type de câble	Caoutchouc
Démarrage progressif	Oui
Protection contre la surcharge	Oui
Régulation de vitesse constante	Oui
Poignée	Deux mains bi-matière
Gamme	SKIL Masters

FOIRE AUX QUESTIONS - 1640 SKIL

Quelle est la puissance du malaxeur SKIL 1640 ?

Le SKIL 1640 est équipé d'un moteur de 1 600 W, ce qui lui confère un couple élevé pour malaxer des matériaux denses. Cette puissance le rend adapté aux travaux de chantier intensifs comme le mortier, le béton léger ou les peintures épaisses.

Combien de vitesses propose le SKIL 1640 ?

Le malaxeur SKIL 1640 dispose de 2 vitesses mécaniques. La première est adaptée aux matériaux épais et lourds, la seconde convient aux mélanges plus fluides comme les peintures ou les enduits.

Quels matériaux peut-on malaxer avec le SKIL 1640 ?

Le SKIL 1640 est conçu pour les matériaux de construction et de décoration :

• Mortier et ciment
• Plâtre et enduit
• Peinture et vernis épais
• Colle à carrelage

Il peut traiter jusqu'à 90 kg de matière en une seule opération.

Quel filetage accepte l'axe du SKIL 1640 ?

L'axe du SKIL 1640 utilise un filetage M14, le standard le plus répandu pour les malaxeurs de chantier. Cela garantit la compatibilité avec la grande majorité des fouets et accessoires disponibles sur le marché.

Pourquoi le malaxeur s'arrête-t-il en cours d'utilisation ?

Le SKIL 1640 intègre une protection contre la surcharge qui coupe l'alimentation si le moteur est trop sollicité (matière trop dense, blocage du fouet). Laissez l'outil refroidir quelques minutes, dégagez le fouet si nécessaire, puis redémarrez à la vitesse la plus basse.

Quelle est la vitesse de rotation maximale du SKIL 1640 ?

La vitesse de rotation maximale est de 700 tr/min. Le système électronique maintient cette vitesse constante même en charge grâce à la régulation de vitesse intégrée, ce qui garantit un mélange homogène.

Comment éviter les projections lors du mélange ?

Immergez le fouet dans le matériau avant de mettre l'outil en marche et commencez toujours à la vitesse la plus basse. Le démarrage progressif du SKIL 1640 limite également les projections au lancement. Maintenez le fouet dans la masse jusqu'à l'arrêt complet.

Quelle est la longueur du câble d'alimentation du SKIL 1640 ?

Le SKIL 1640 est équipé d'un câble en caoutchouc de 4 m de longueur. Ce câble souple résiste aux conditions de chantier (humidité, abrasion) et offre une bonne liberté de mouvement autour du poste de travail.

Le SKIL 1640 est-il livré avec un fouet ?

Oui, le SKIL 1640 est livré avec un fouet universel de 160 mm de diamètre. Il est compatible avec tous les accessoires M14 du marché si vous souhaitez utiliser un fouet différent (hélicoïdal, à panier, etc.).

Quelle est la capacité maximale de mélange du SKIL 1640 ?

Le SKIL 1640 peut malaxer jusqu'à 90 kg de matériaux en une seule opération. Pour les grands chantiers, travaillez avec des seaux ou bacs adaptés et ne dépassez pas cette charge pour préserver la durée de vie du moteur.

Pourquoi le SKIL 1640 chauffe-t-il pendant l'utilisation ?

Un échauffement modéré est normal pour un malaxeur de 1 600 W en usage intensif. En cas de surchauffe, la protection thermique coupe l'outil automatiquement. Prévoyez des pauses régulières lors de travaux prolongés et ne bloquez jamais les ouïes de ventilation.

Comment fixer ou changer le fouet du SKIL 1640 ?

Débranchez toujours l'outil avant toute manipulation. Insérez la tige du fouet dans l'axe à filetage M14 et vissez dans le sens horaire jusqu'au blocage complet. Un fouet mal fixé provoque des vibrations excessives et peut endommager l'outil à long terme.

MODE D'EMPLOI 1640 SKIL

• Ce mixeur électronique est destiné à mélanger facilement et simplement des substances.
• Différentes palettes permettent de mélanger une grande variété de substances (différents types de mélanges de ciment, colles de construction, peintures, composés de nivelement, mortier de finition et mortier sec, etc.)
• Le volume de mélange recommandé dépend du type et de l'état de la substance à mélanger, et du type de palette utilisée.
• Lisez et conservez ce manuel d'instructions.

Éléments de l'outil

A Interrupteur pour mise en marche/arrêt. B Bouton de blocage de l'interrupteur. C Molette de réglage de la vitesse maximum. D Commutateur de vitesse. E Cadre de protection (1640). F Arbre. G Palette à mélanger. H Fentes de ventilation.

Instructions générales de sécurité

ATTENTION ! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement. La notion d'"outil électroportatif" dans les avertissements se rapporte aux outils électriques raccordés au secteur (avec câble de raccordement) et aux outils électriques à batterie (sans câble de raccordement).

Sécurité de la zone de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation . En cas d'inattention, vous risquez de perdre le contrôle de l'appareil.

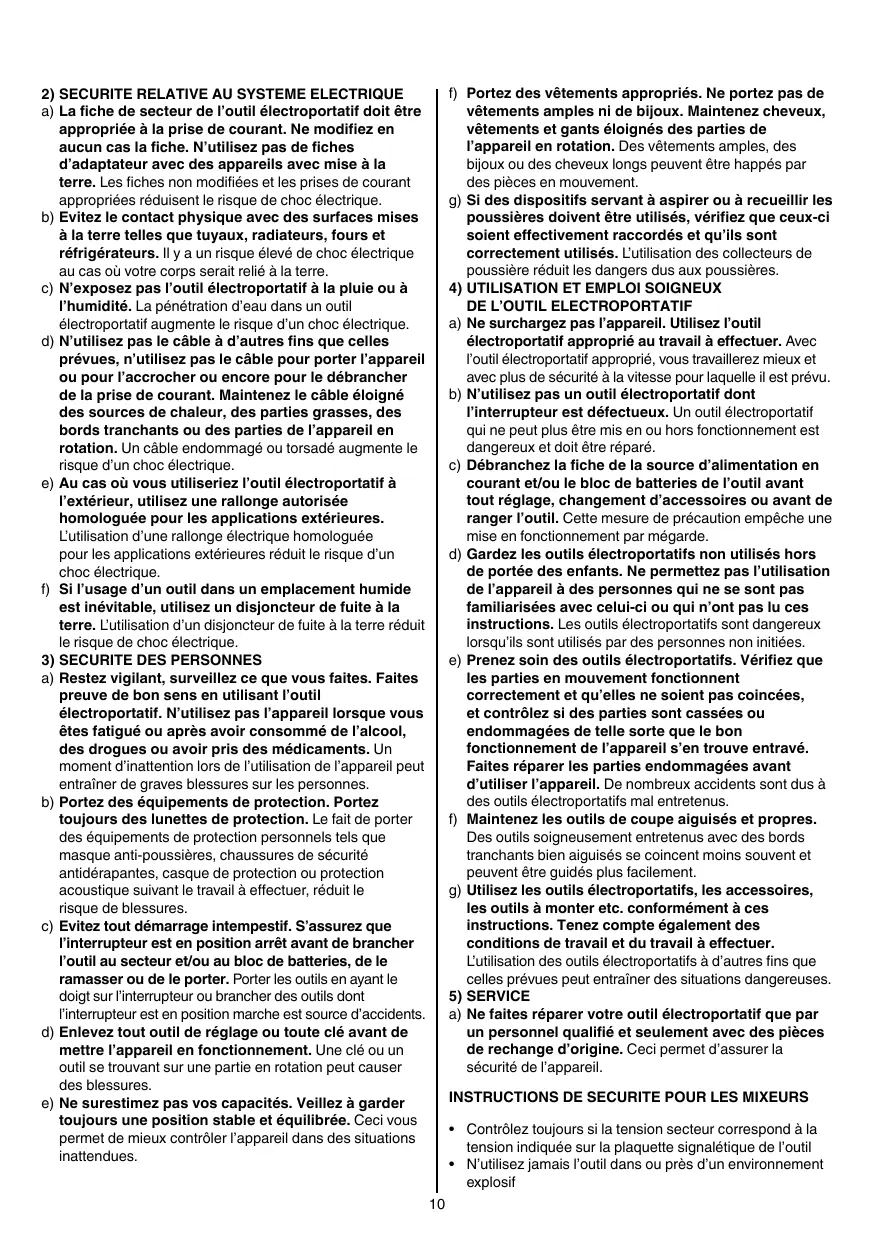

2) SÉCURITÉ RELATIVE AU SYSTÈME ÉLECTRIQUE a) La fiche de secteur doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique. d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil, pour l'accrocher ou pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou Un câble endommagé ou torsadé augmente le risque de choc électrique. e) Au cas où vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique. 3) SÉCURITÉ DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures. b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez tout démarrage intempestif. Assurez-vous que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières. 4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ÉLECTROPORTATIF a) Ne surchargez pas l'appareil. Utilisez l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin de vos outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. 5) SERVICE a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Instructions de sécurité pour les mixeurs

• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil.
• N'utilisez ès d'un environnement explosif.
• Ne mélangez jamais des substances combustibles
• N'approchez jamais votre main ou tout autre objet du conteneur de mélange durant le mélange.
• Portez des gants de protection, un masque antipoussières, des vêtements près du corps et des chaussures solides. Le niveau sonore en fonctionnement peut dépasser 85 dB(A) ; munissez-vous de casques antibruit.
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires appropriés en vente chez votre distributeur SKIL.
• Débranchez toujours l'outil avant tout réglage ou changement d'accessoire.

Utilisation

Marche/arrêt ⑦

• Blocage de l'interrupteur pour marche continue ⑧ : assurez-vous des forces en jeu consécutives au blocage ; tenez l'out .
• Réglage de la vitesse maximum (9). .
• Mettez en marche l'outil.
• Verrouillez l'interrupteur.
• tournez la molette C pour sélectionner la vitesse maximum
• Commutateur de vitesse 10
• Sélectionnez la vitesse désirée avec le commutateur D. A .

1 = VITESSE LENTE - couple élevé - pour mélanger des substances à haute densité. 2 = VITESSE RAPIDE - couple bas - pour mélanger des substances liquides.

Cadre de protection (1640)

• pour protéger l'outil
• pour guider l'outil
• Pour mettre de côté l'outil de façon simple
• montez le cadre de protection E avant d'utiliser l'outil pour la première fois
• Utilisation de l'outil

! Veillez à ce que l'outil soit hors tension. Montez la palette à mélanger G sur la broche F comme illustré (12). Branchez l'outil sur le secteur. Assurez-vous que le conteneur de mélange soit bien stable sur le sol. Plongez la palette à mélanger dans le mélange de substance. Réglez la molette C ② sur la position "1". Mettez en marche l'outil. Augmentez progressivement la vitesse de mélange en tournant la molette C ② jusqu'à la vitesse de rotation maximale souhaitée (ce faisant, la substance ne doit pas éclabousser).

Éteignez l'outil uniquement lorsque la palette à mélanger se trouve dans le conteneur de mélange.

• Démarrage progressif électronique

Permet d'atteindre progressivement la vitesse maximum sans provoquer d'à-coups au moment de la mise en marche de l'outil.

Vitesse constante électronique

Maintient la vitesse constante au fur et à mesure que la pression augmente.

• Débrayage de sécurité électronique
• réduit la vitesse de mélange automatiquement .
• Relâchez l'interrupteur A (2) briè .
• Tenue et guidage de l'outil 13

Lorsque vous travaillez, tenez toujours l'outil par la ou les zones de couleur grise. Tenez toujours fermement l'outil à l'aide des deux mains.

Entretien / Service après-vente

• Gardez toujours votre outil et le câble propres (spécialement les aérations).
• après un mélange, nettoyez toujours le mixeur et les pièces fonctionelles
• Pour nettoyer l'outil, utilisez un chiffon sec et doux (n'utilisez jamais de produit de nettoyage ou de solvant).
• Nettoyez régulièrement les fentes d'aération à l'aide d'une brosse ou d'air comprimé.

Débranchez la fiche avant le nettoyage.

AUTO-STOP des balais de carbone

• Cet outil est équipé de balais en carbone qui, lorsqu'ils sont usés, n'endommagent pas le moteur.
• si l'outil s'arrête de manière imprévue, envoyez-le à votre revendeur ou au centre de service après-vente SKIL le plus proche ou pour un remplacement des balais
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui- e agréée pour outillage SKIL.
• Retournez l'outil non démonté avec votre pre outil figurent sur www.skilmasters.com).

Environnement

• énagères (pour les pays européens uniquement).
• conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectieux de l'environnement
• Le symbole vous le rappellera au moment de la mise au rebut de l'outil.

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60745, EN 61000, EN 55014, conforme aux règlements 2006/95/CE, 2004/108/CE, 2006/42/CE.
• Dossier technique disponible auprès de : SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Jan Trommelen

Vice President

• Mesuré selon EN 60745, le niveau de pression sonore de cet outil est de 85 dB(A) et le niveau de puissance sonore de 96 dB(A) (déviation standard : 3 dB). Le niveau de vibration est < 2,5 m/s² (méthode main-bras ; incertitude K = 1,5 m/s²).
• Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60745 .
• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition. Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail.
