MULTIVISION 7000 - Cheminée SEGUIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage à bois
Caractéristiques techniques principales	Appareil de chauffage à bois avec une technologie de combustion avancée pour une efficacité optimale.
Alimentation électrique	Non électrique, fonctionne uniquement avec du bois.
Dimensions approximatives	Largeur : 100 cm, Hauteur : 80 cm, Profondeur : 50 cm
Poids	150 kg
Compatibilités	Compatible avec divers types de conduits de cheminée standards.
Type de batterie	Non applicable
Tension	Non applicable
Puissance	7 kW
Fonctions principales	Chauffage de l'espace, ambiance chaleureuse, faible consommation de bois.
Entretien et nettoyage	Nettoyage régulier du foyer et des conduits, vérification des joints d'étanchéité.
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande, facilité de réparation par un professionnel.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé de dispositifs de sécurité intégrés.
Informations générales utiles	Idéal pour les maisons avec un bon système de ventilation, rendement élevé, respectueux de l'environnement.

FOIRE AUX QUESTIONS - MULTIVISION 7000 SEGUIN

Comment installer le SEGUIN MULTIVISION 7000 ?

Pour installer le SEGUIN MULTIVISION 7000, suivez les étapes fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est placé sur une surface stable et que toutes les connexions électriques sont sécurisées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant quelques minutes.

Comment régler la température sur le SEGUIN MULTIVISION 7000 ?

Utilisez le panneau de contrôle pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Que faire si le SEGUIN MULTIVISION 7000 émet un bruit inhabituel ?

Un bruit inhabituel peut indiquer un problème. Vérifiez que l'appareil est correctement installé et qu'aucun objet n'entrave son fonctionnement. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le SEGUIN MULTIVISION 7000 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Quelle est la consommation énergétique du SEGUIN MULTIVISION 7000 ?

La consommation énergétique varie en fonction de l'utilisation. Consultez les spécifications techniques dans le manuel d'utilisation pour des informations précises sur la consommation en kWh.

Comment obtenir des pièces de rechange pour le SEGUIN MULTIVISION 7000 ?

Pour obtenir des pièces de rechange, contactez le service client de SEGUIN ou visitez leur site web pour trouver des revendeurs agréés.

Le SEGUIN MULTIVISION 7000 peut-il être utilisé à l'extérieur ?

Non, le SEGUIN MULTIVISION 7000 est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à des conditions météorologiques extérieures.

Comment résoudre un problème de surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Vérifiez que les grilles d'aération ne sont pas obstruées et que l'appareil est dans un endroit bien ventilé.

MODE D'EMPLOI MULTIVISION 7000 SEGUIN

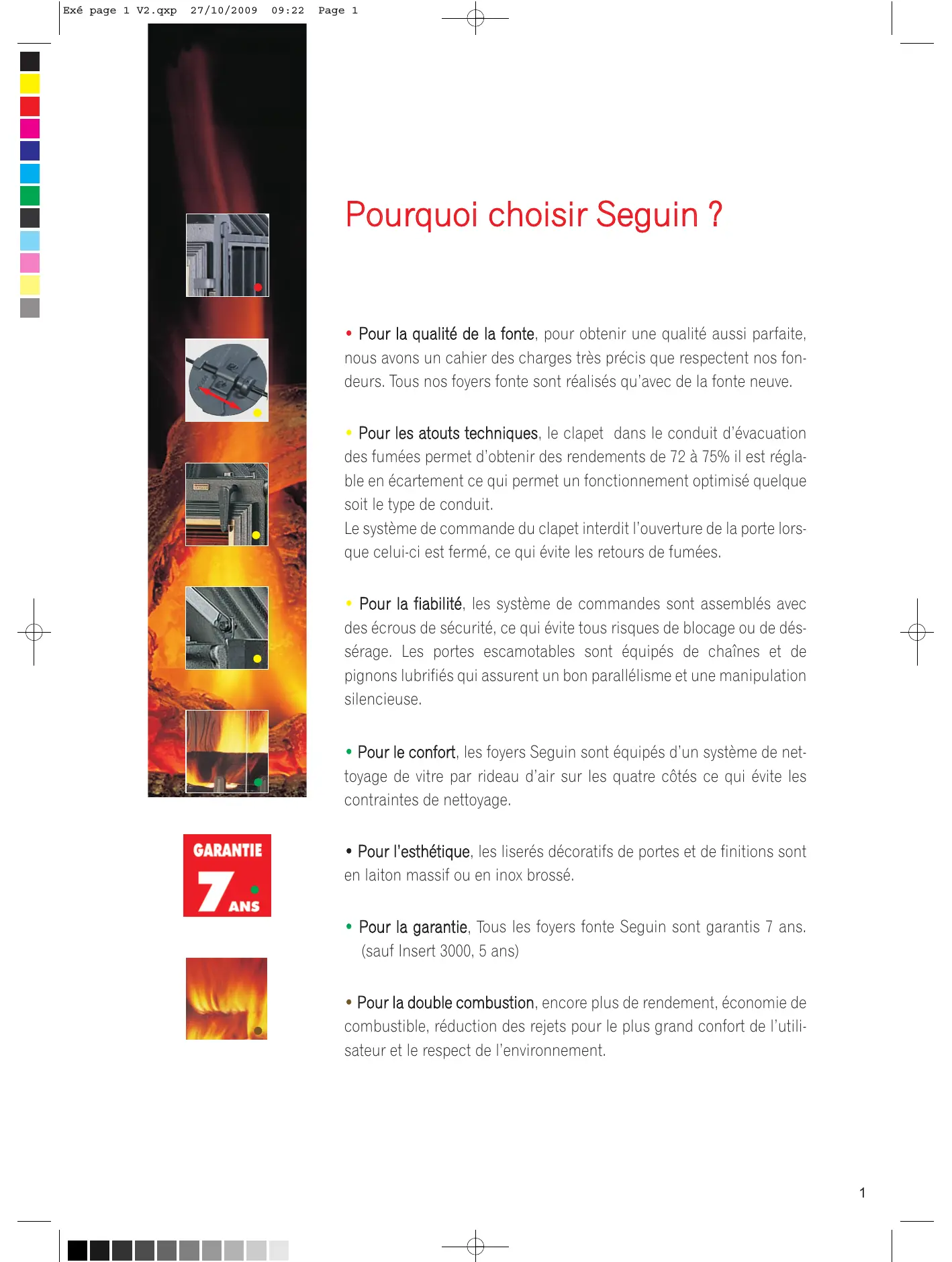

Pourquoi besoin Seguin?

GARANTIE

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés qu'avac de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75% il est régla ble en écartement ce qui permet un fonctionnement optimisé quelque soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les système de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comport, les foyers Seguin sont équipés d'un système de nettoyage de vitre par ridesau d'air sur les quatre côtés ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, Tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)

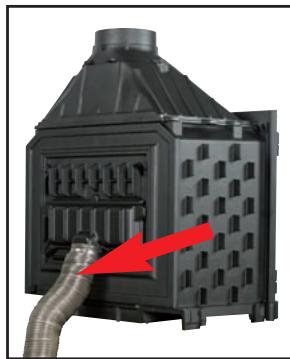

• Pour la double combustion, encore plus de rendement, économie de combustible, réduction des rejets pour le plus grand comport de l'utilisateur et le respect de l'environnement.

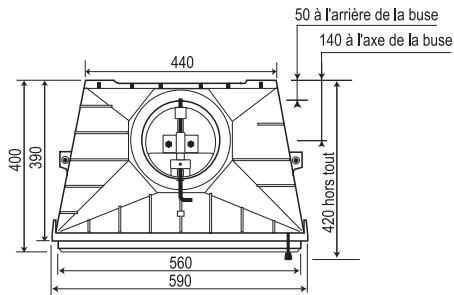

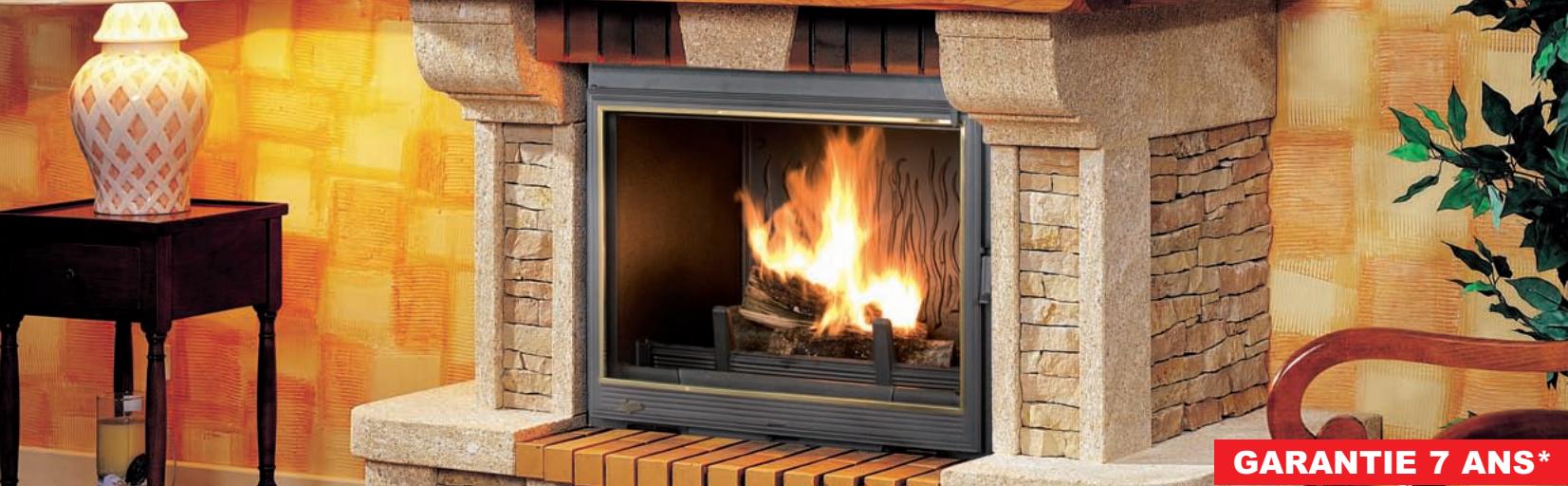

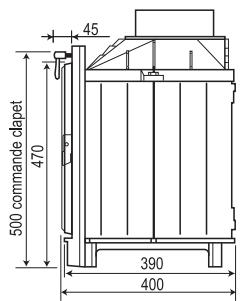

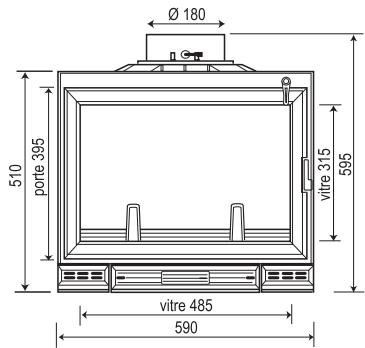

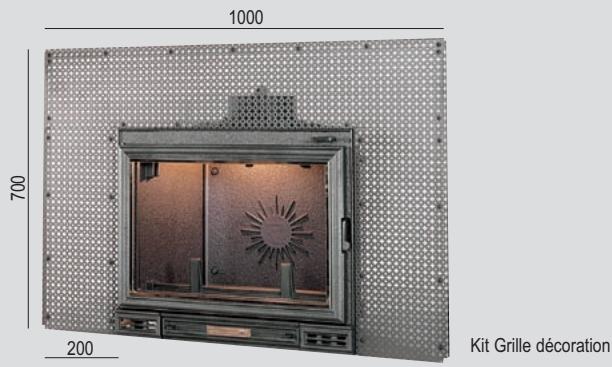

Rubis

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

• PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

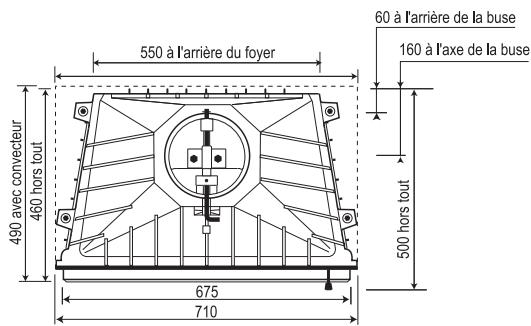

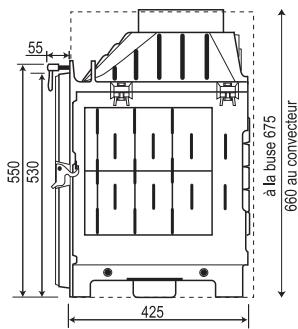

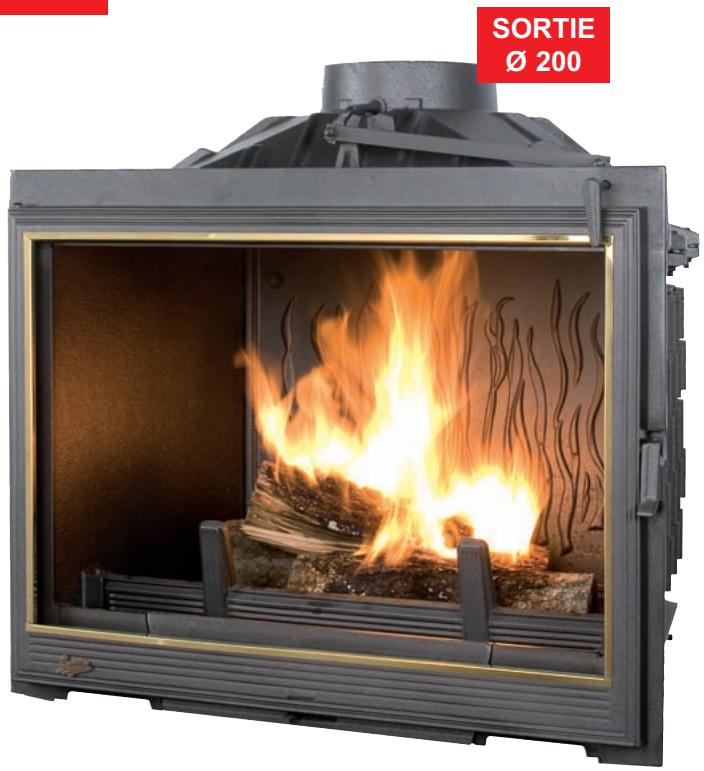

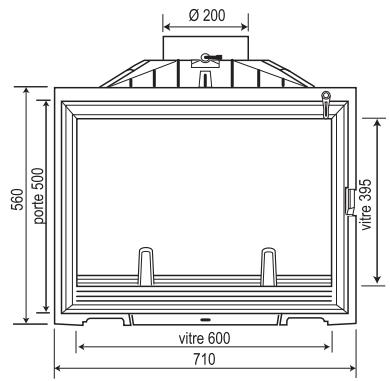

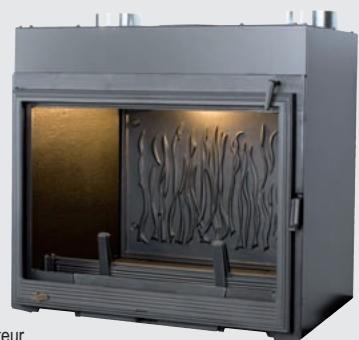

Celsius

Code:F0200

Options :

Convectiveur
Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches: 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Poids:140 kg (version de base)

(suivantnormeEN13229)

• CLAPET DE BUSE :
  à obturation réglabre
• PORTE BATTANTE :
  la porté est bloquée sur fermeture lorsque le clapet est fermé

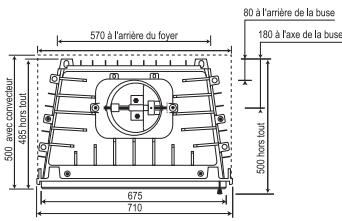

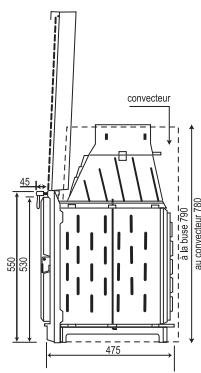

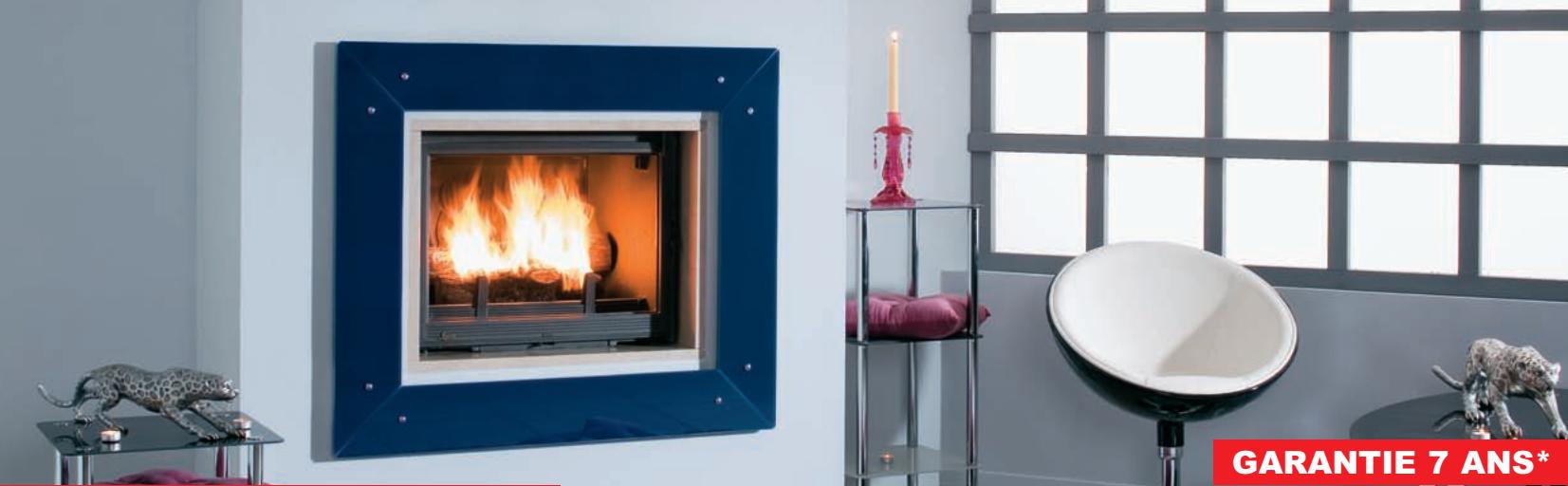

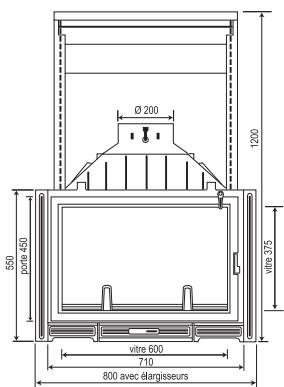

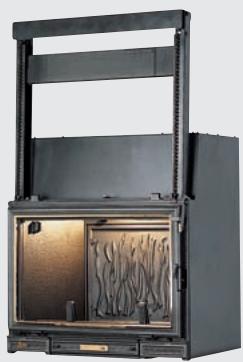

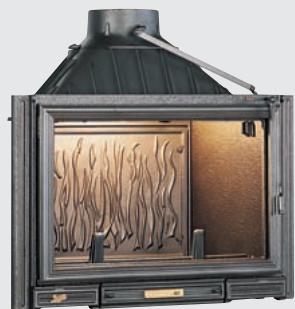

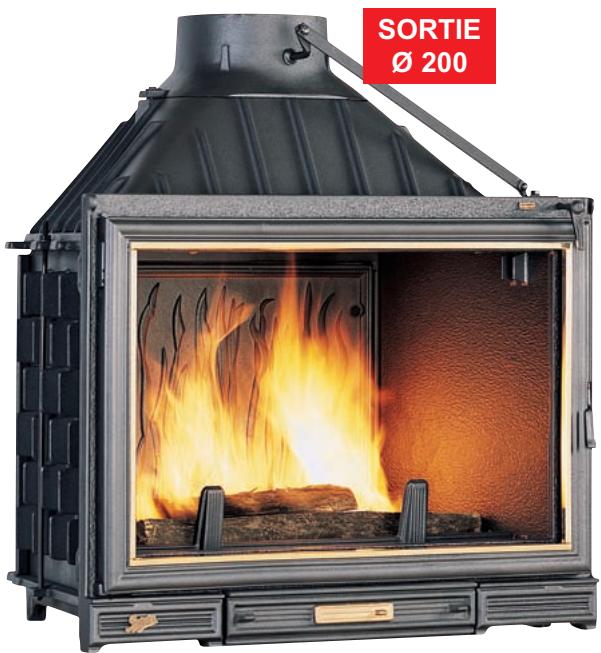

Sunflam

Code:F0300

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Elargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:
à obturation régliable
- PORTE BATTANTE :
la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE
le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Portescamo-battante et convecteur

CE FOYER POT RECEVOIR L'OPTION

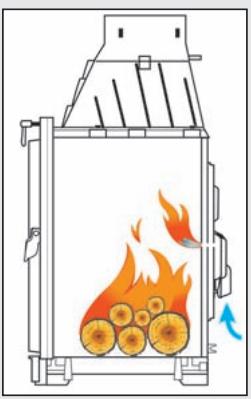

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Double combustion (DAFS): 14kW^*

Rendement (DAFS) : 77,00%*

Poids:155kg (version de base)

*suivantnormeEN13229)

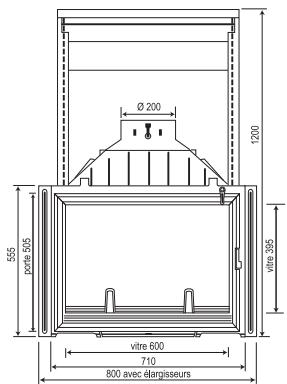

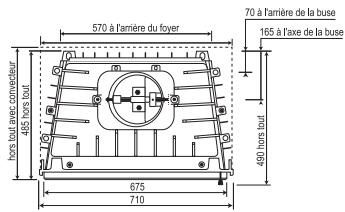

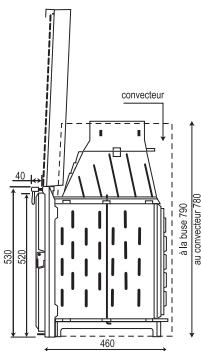

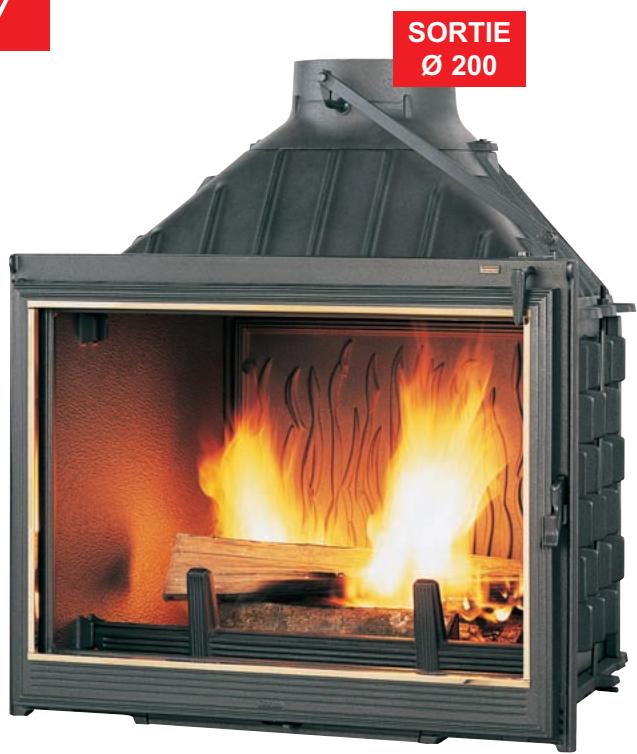

Europa 7

Code:F0400

Options :

• Portescamo-battante

Convectiveur

Liseré laiton ou inox brossé sur porte

Porte fonte laitonnée ou nickelée

• Porte Seguin Deco
• Elargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE:

à obturation réglabre

PORTE BATTANTE

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées
Angle droit ou gauche

Portescamo-battante
3 cotes vitres

Porte Seguin Deco

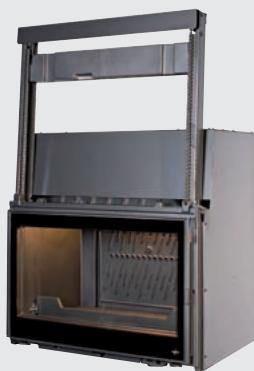

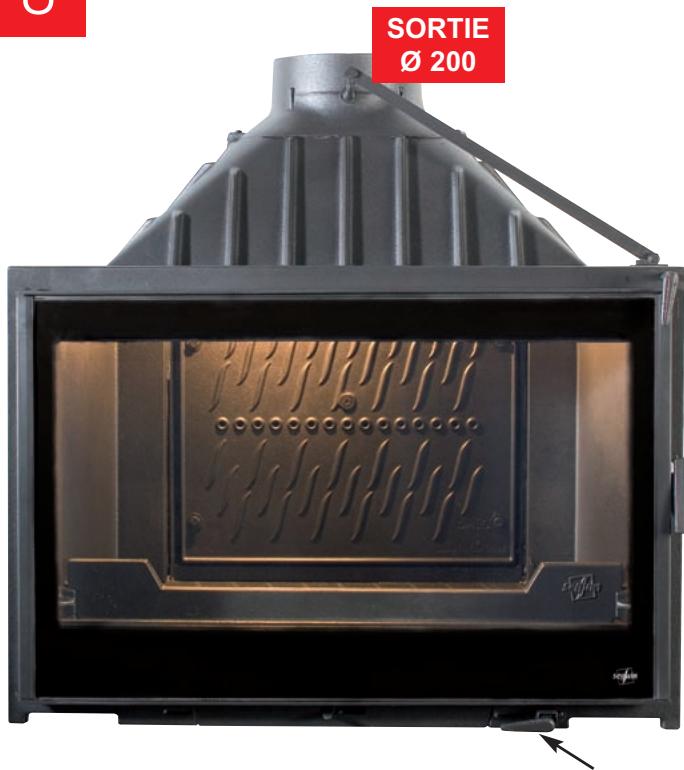

Visio 8

Code:F0000

Options :

• Double combustion

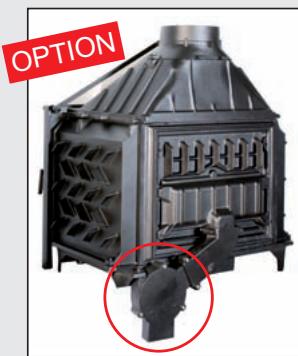

• Regulateur d'arrivée d'air

(uniquement avec

double combustion)

line

Commande du régulateur d'arrivee d'air

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante

et convecteur

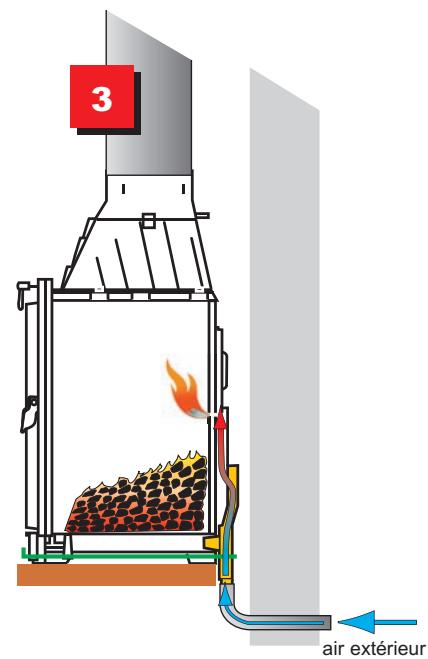

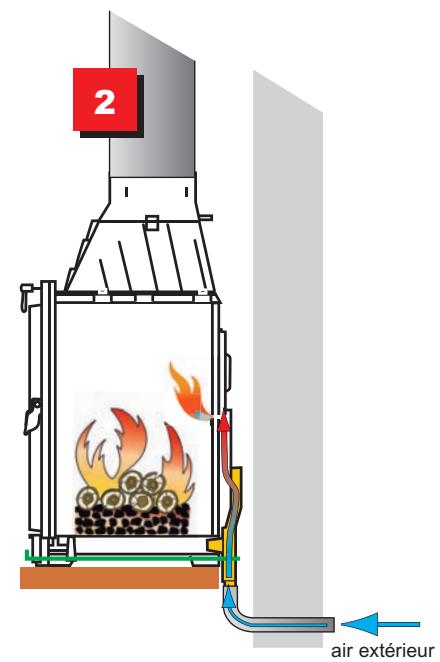

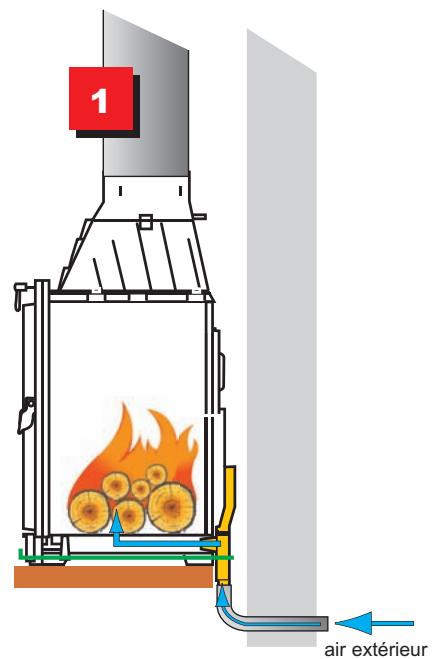

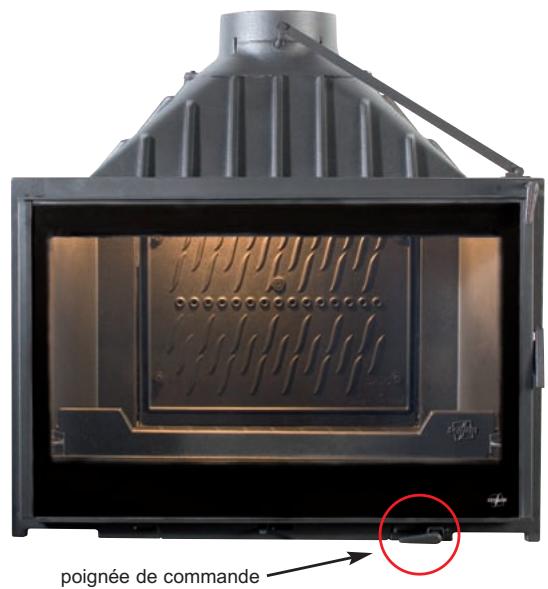

Régulateur d'arrivee d'air pour bilan energetique optimum

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 positions :
1 - Allumage ou reliance combustion
2 - Grande allure
3 - Allure réduite

(voir page 18)

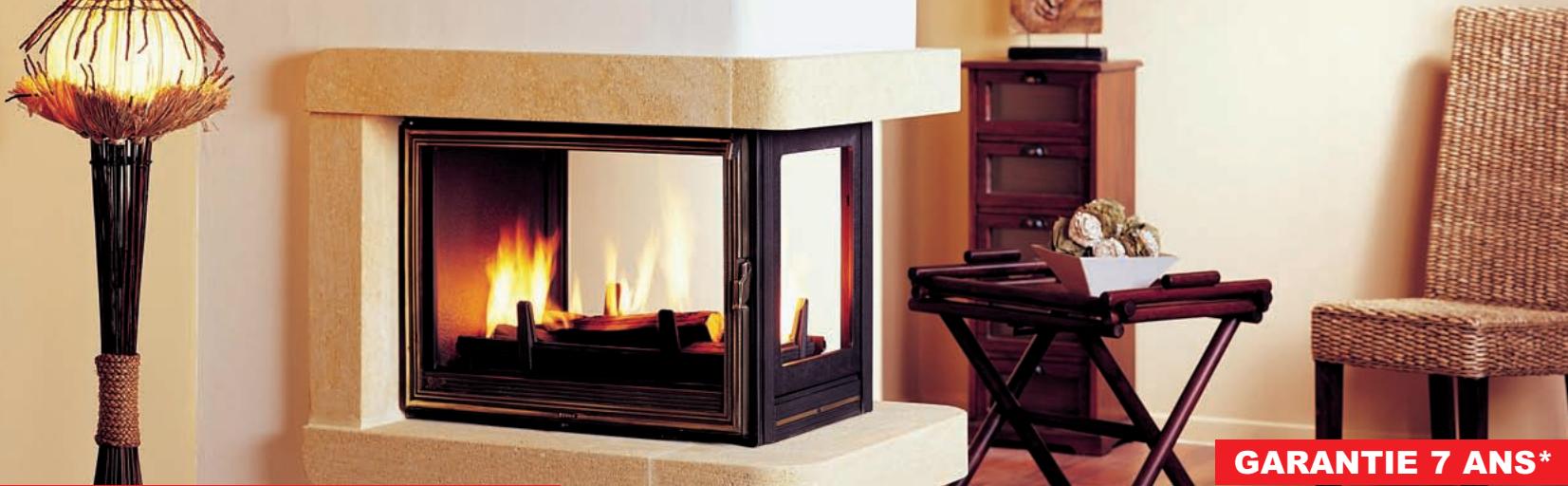

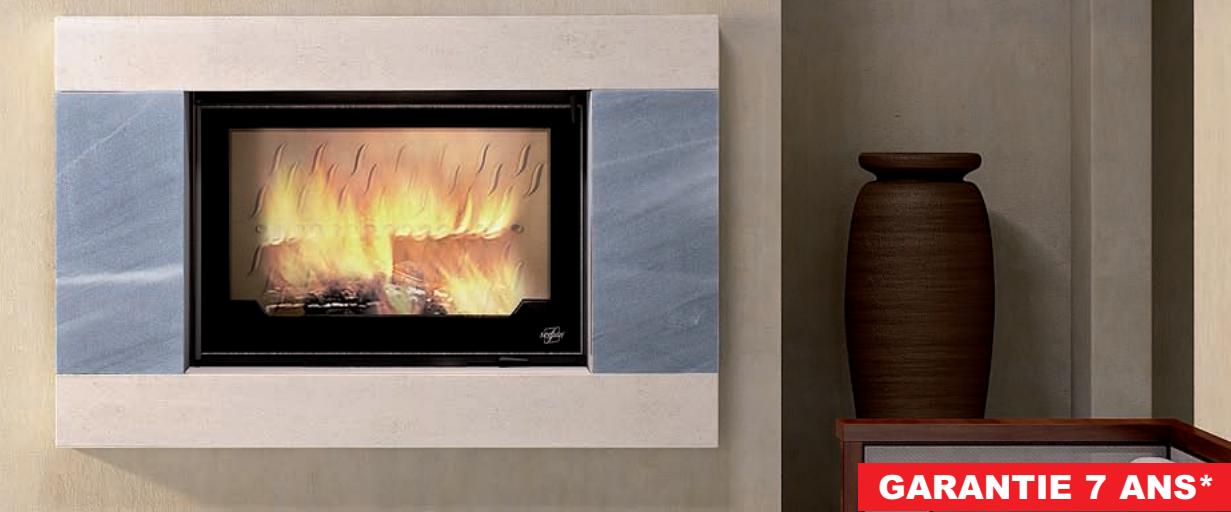

GARANTIE 7 ANS*

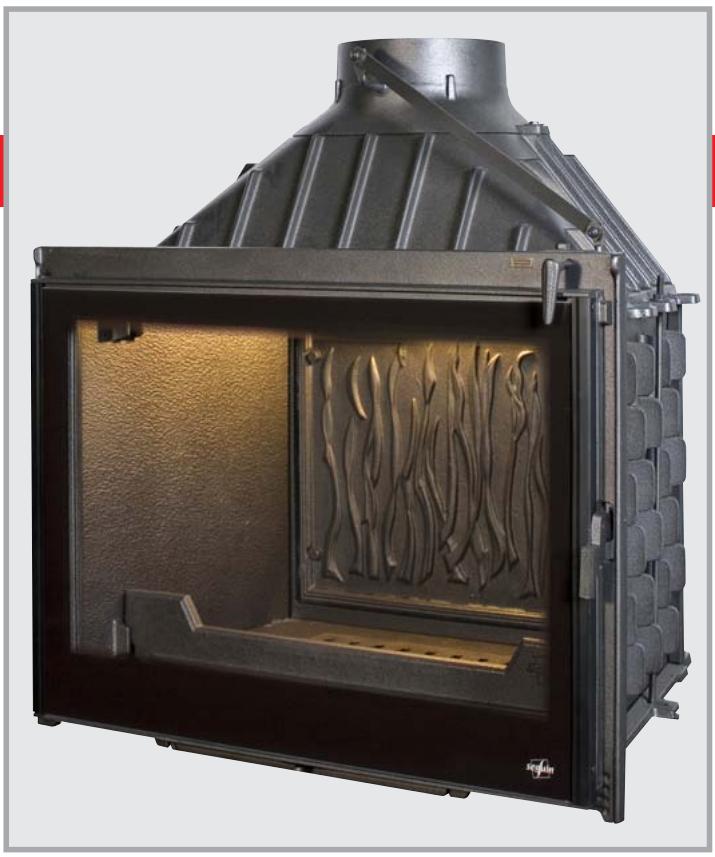

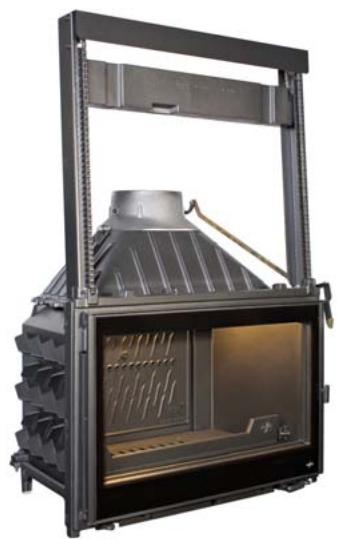

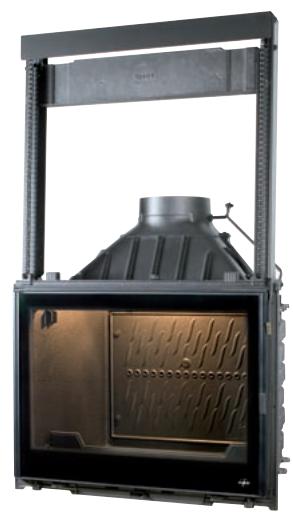

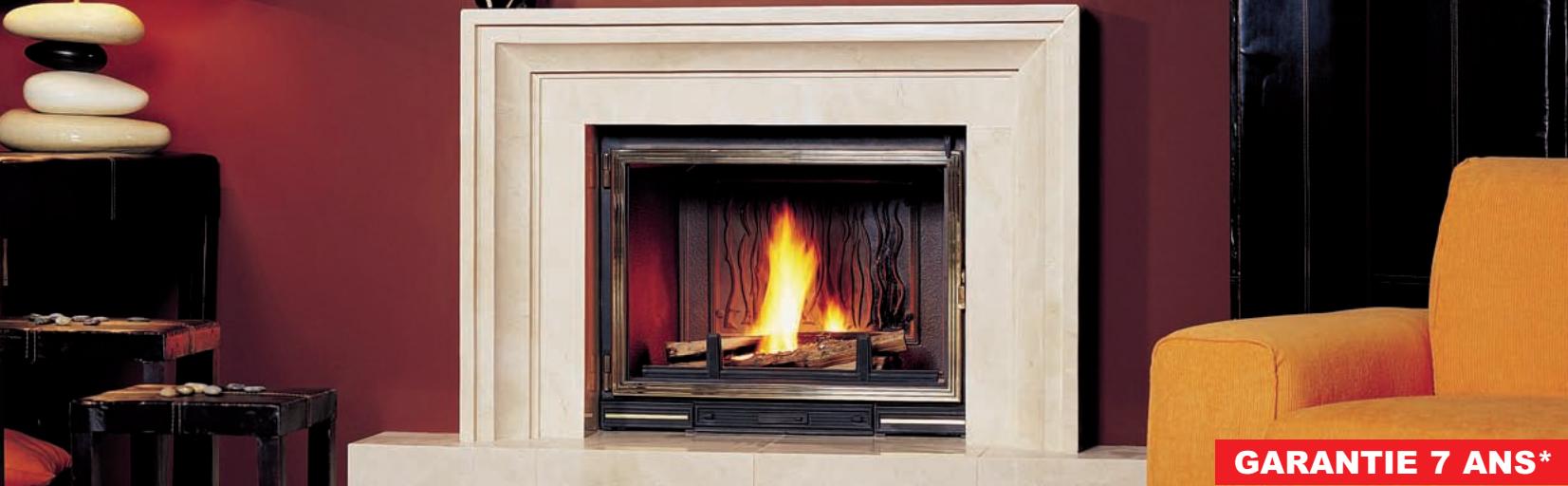

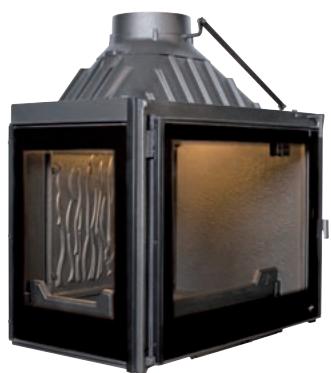

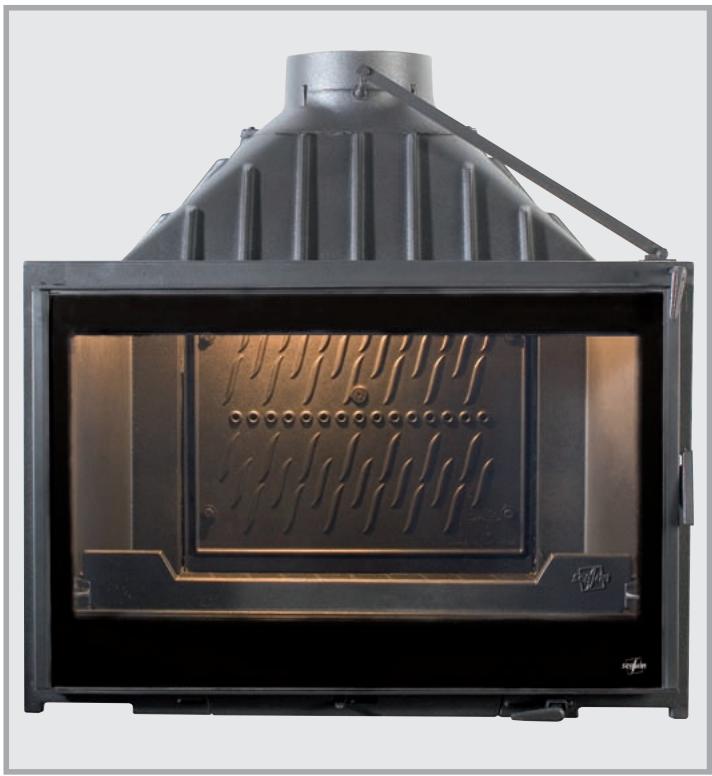

Les foyers «Nouvelle Génération»

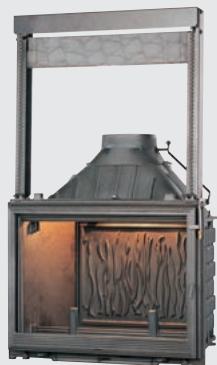

Europa 7
Europa 7 Escamo - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Visio 8

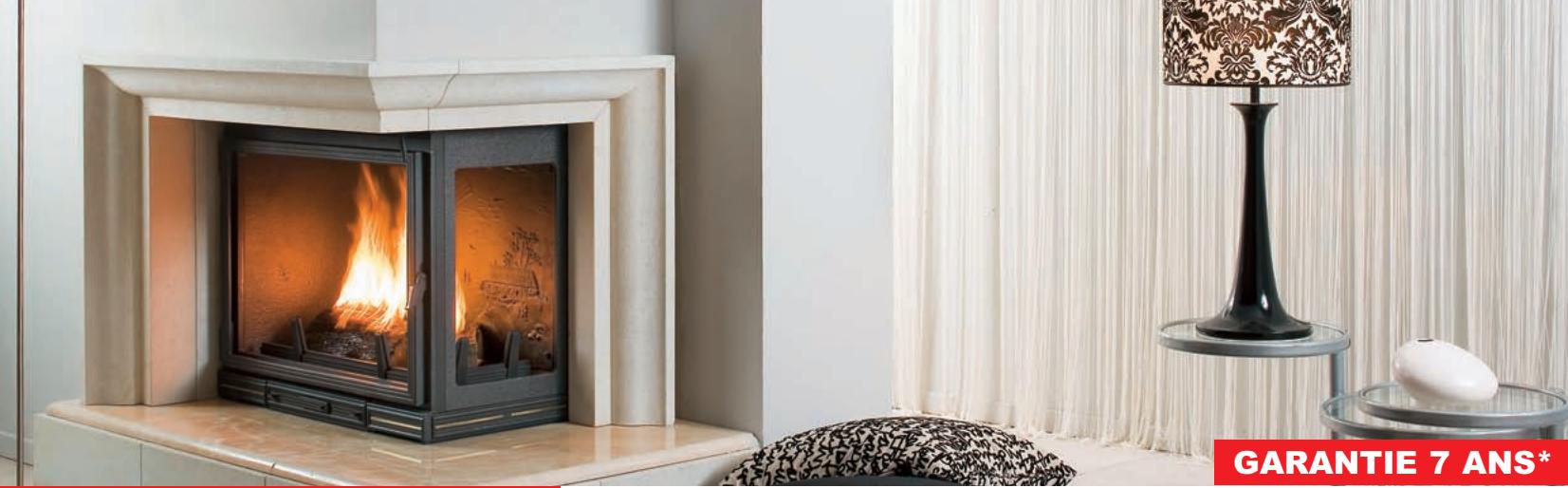

Europa 7 angle et 3 faces vitrées

Visio 8 escamo battant

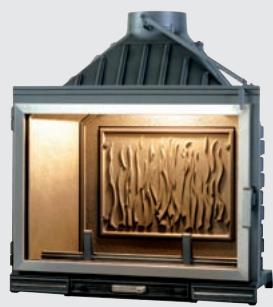

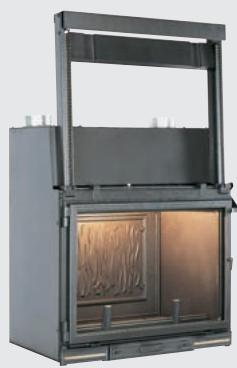

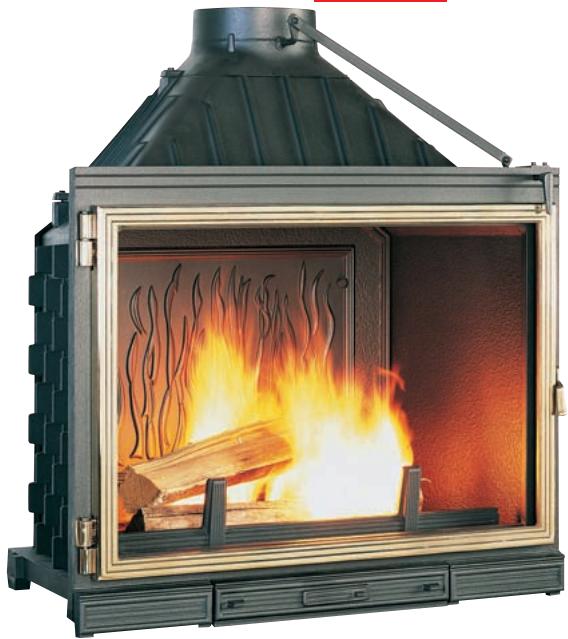

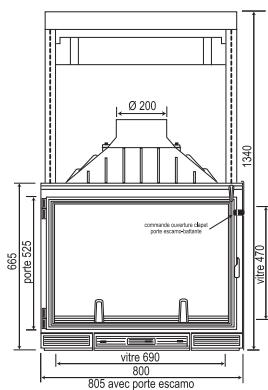

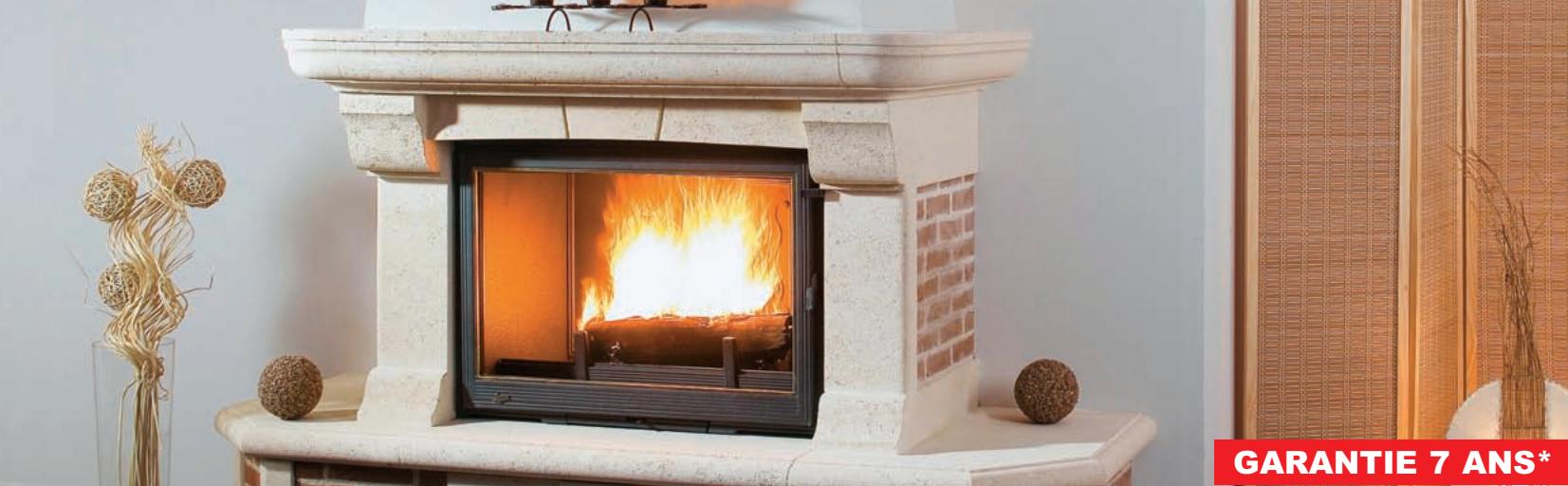

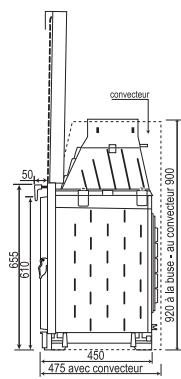

Super 8

Code:F0600

Options :

• Portefonte laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Deco
• Double combustion

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Büches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS): 18kW^*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

*suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE

la porté est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte escamo-battante et convecteur

Porte Seguin Deco Inox brossé

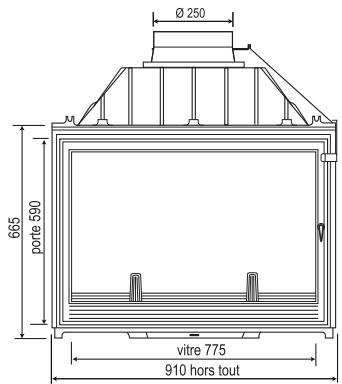

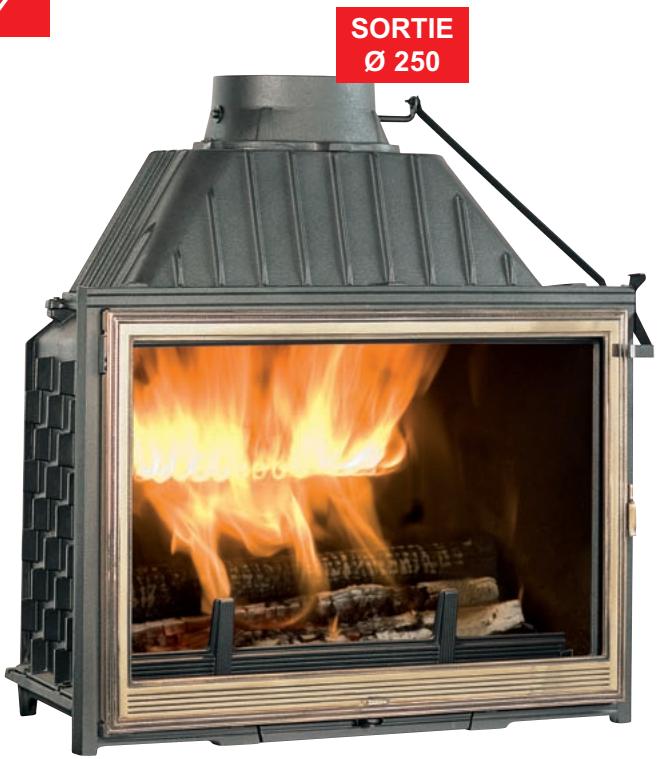

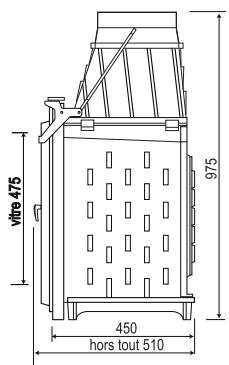

Super 9

Code:F1300

Options :

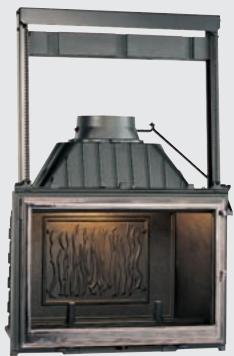

• Porto escamo-battante

• Convecteur

• Portefonte laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte
- Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Büches : 80 cm

Puissance nominale: 18kW^

Rendement : 70.80%*

Double combustion (DAFS): 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*suivantnorme EN 13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modèle avec convecteur

Portescamo-battante

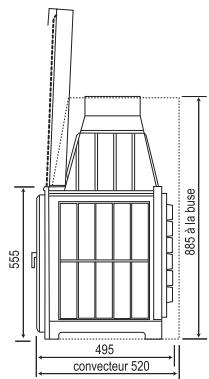

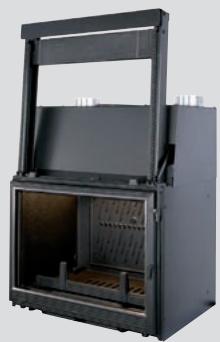

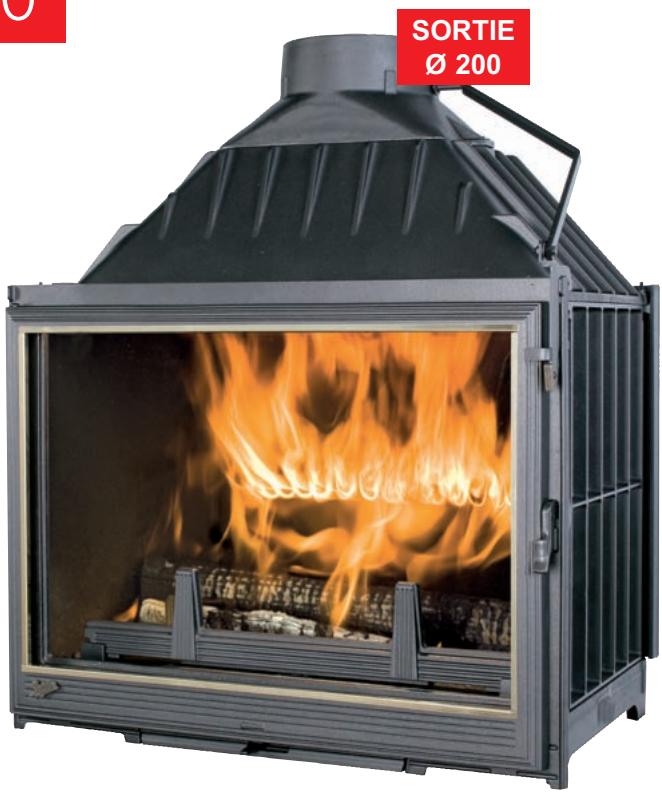

Multivision 7000

Code:F0700

Options :

• Portescamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Portefonte laitonnee

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches:60cm

Puissance nominale: 15kW^

Rendement : 74.70%*

Double combustion (DAFS): 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face.

CLAPET DE BUSE:

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

3 cotes vitres

Portescamo-battante et convecteur

Double face

4 faces

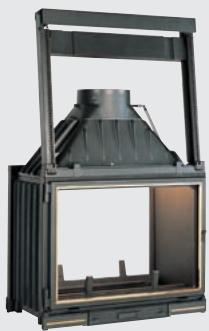

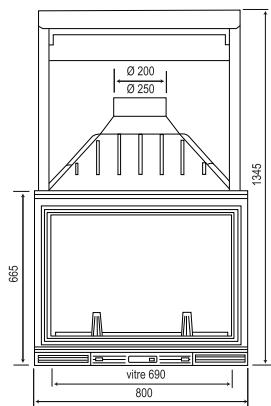

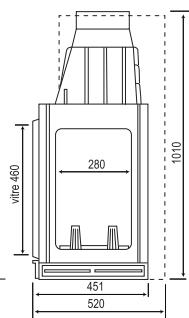

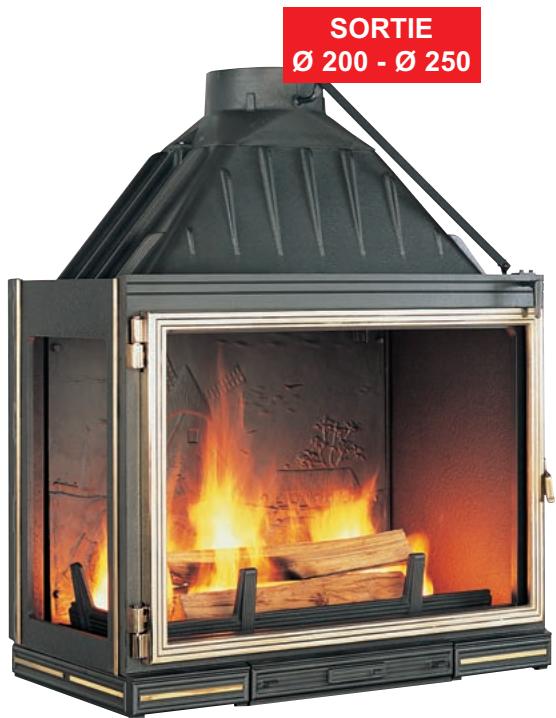

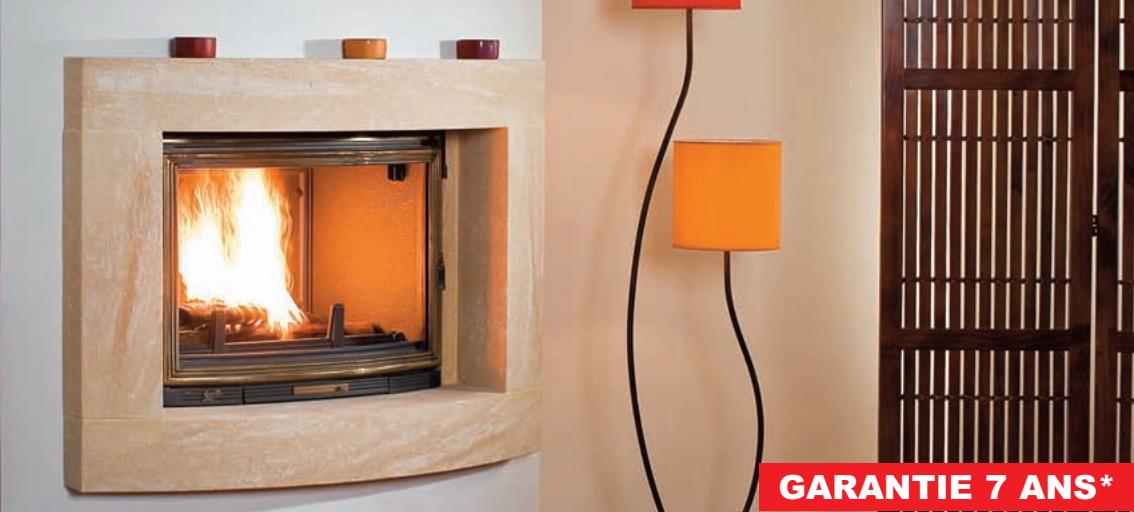

Multivision 8000

Code:F0800

Options :

• Porte escamo-battante
  Convectiveur
• Portefonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE :
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé
PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puisance nominale : 16 kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivantnormeEN13229)
Ces valeurs s'appliquent au modele de face

Face

3 faces

4 faces

Convecteur

Double face - Escamo-battant

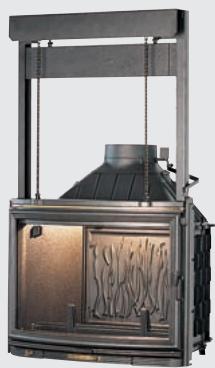

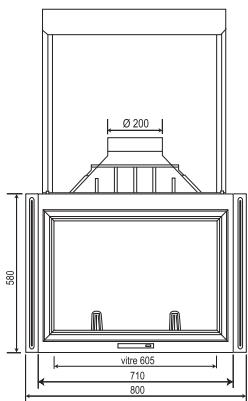

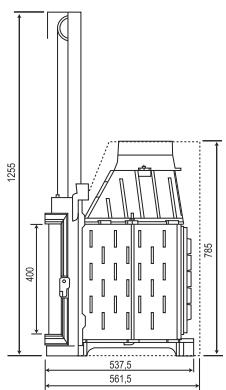

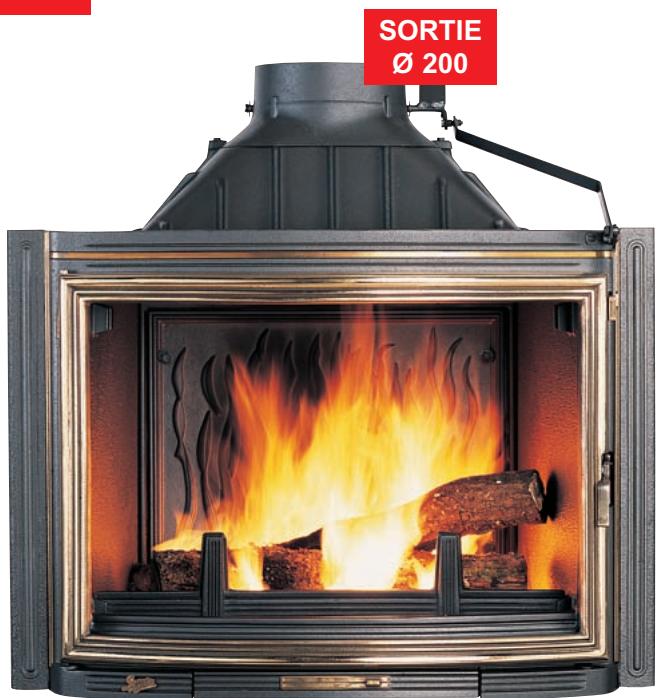

Pano 7

Code:F1500

Options :

• Portescamo-battante

Convecteur

• Portefonte laitonnée

ou nickelée

• Elargisseurs pour

façade 80 cm

Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids:150kg (version de base)

*suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Avec convecteur

Portescamo-battante

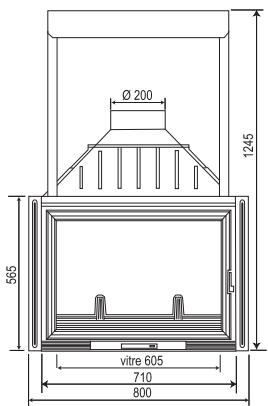

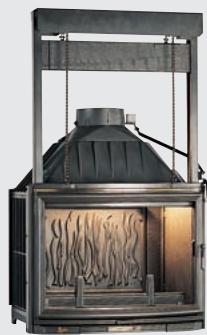

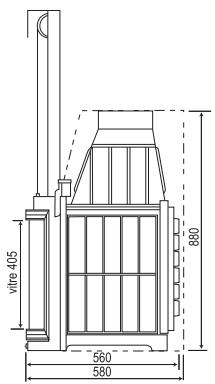

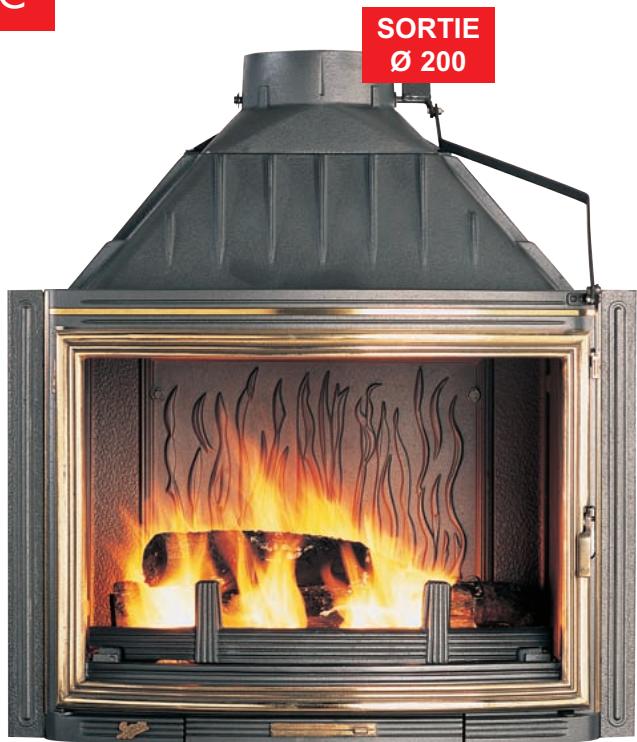

Panoramic

Code:F0900

Options :

inox brossé sur porte

• Porte fonte laitonnée ou nickelée

• Elargisseurs pour façade 80 cm

• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivantnormeEN13229)

Ces valeurs s'appliquent au modele de face

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Portescamo-battante

3 côtes vitrés

4 faces

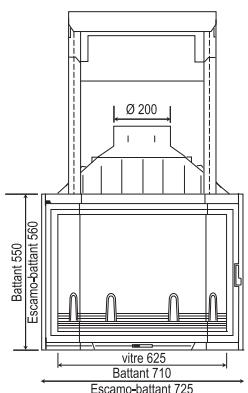

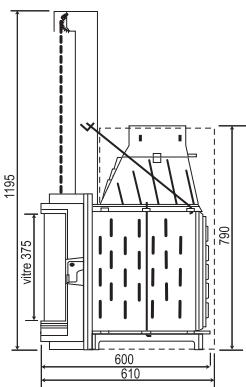

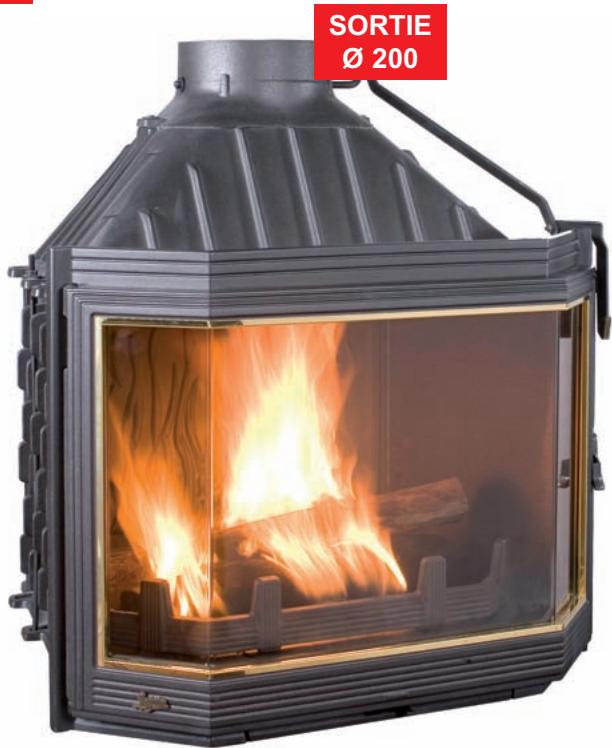

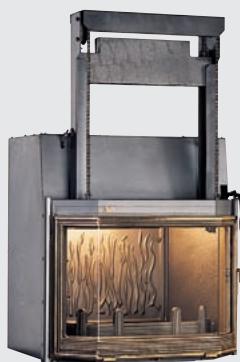

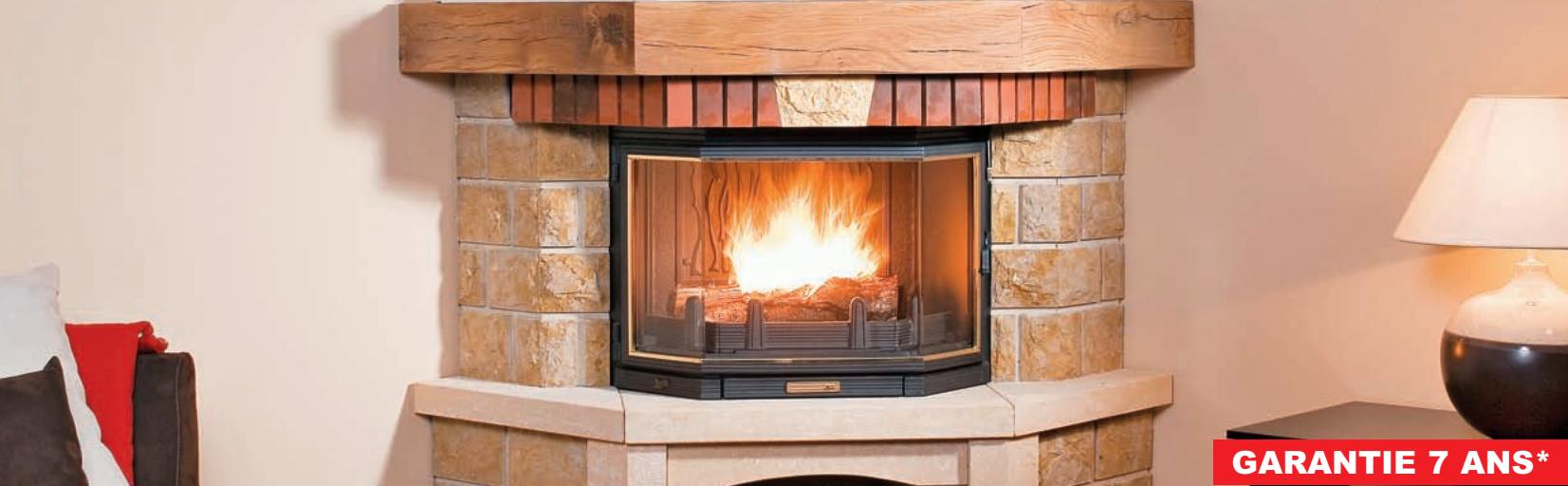

Hexa 7

Code:F1000

Options :

• Portefonte laitonnée

ou nickelée

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Buches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids:170kg (version de base)

*suivantnormeEN13229)

CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au releavage et à l'ouverture de la porte

Portescamo-battante et convecteur

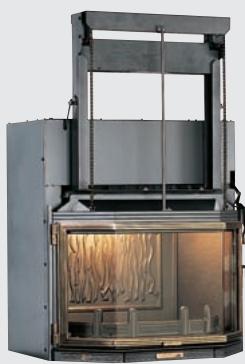

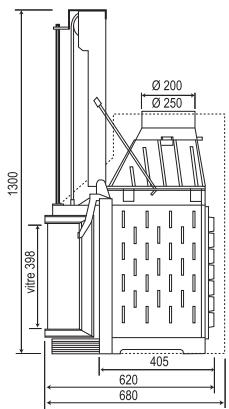

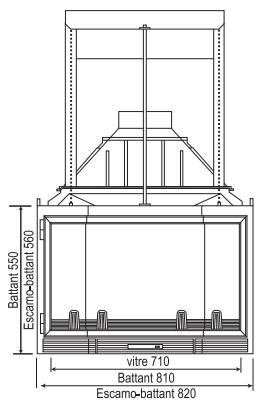

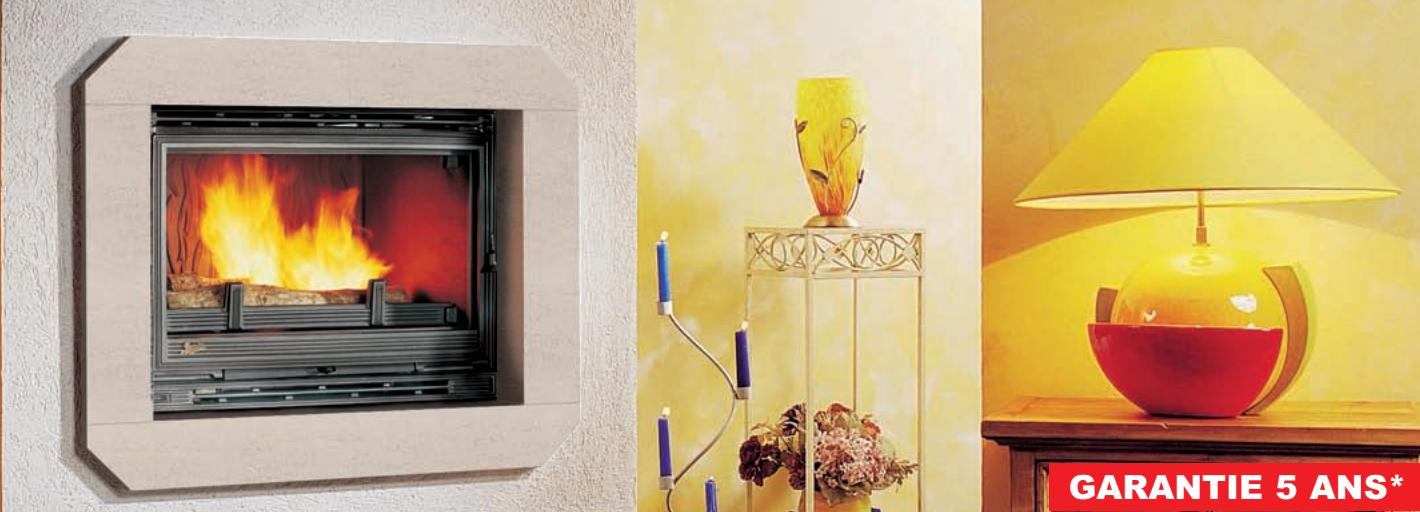

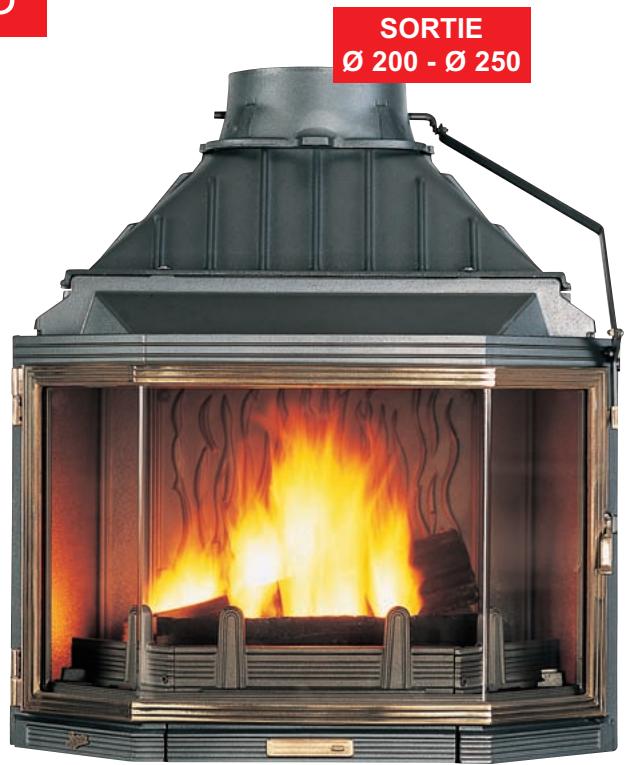

Hexa 8

Code:F1100

Options :

• Portescamo-battante
  Convecteur
• Porte fonte laitonnée ou nickelée
  Liseré laiton ou inox brossé sur porte
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puisance nominale : 16 kW*

Rendement : 72.90%*

Double combustion (DAFS): 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivantnormeEN13229)

• CLAPET DE BUSE :

à obturation réglabre

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Portescamobattante et convecteur

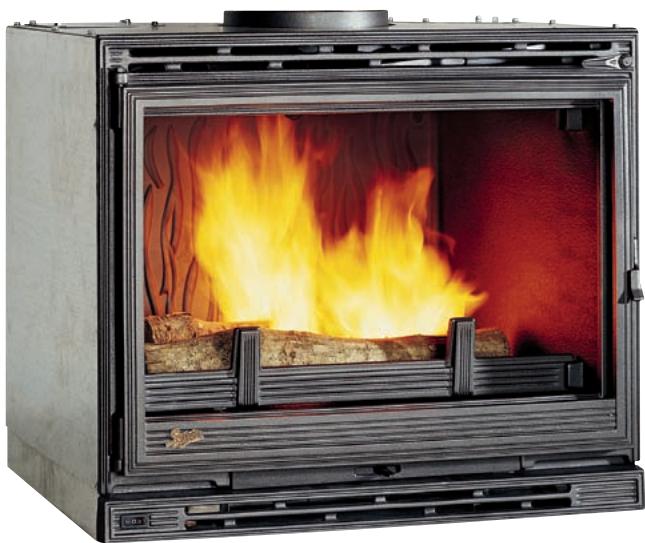

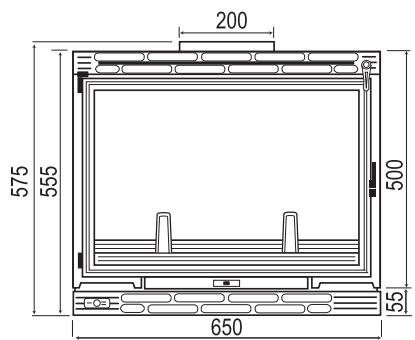

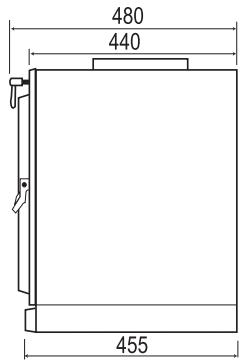

Insert 3000

SORTIE 200

Code:F0510

Options :

Convecteur acier

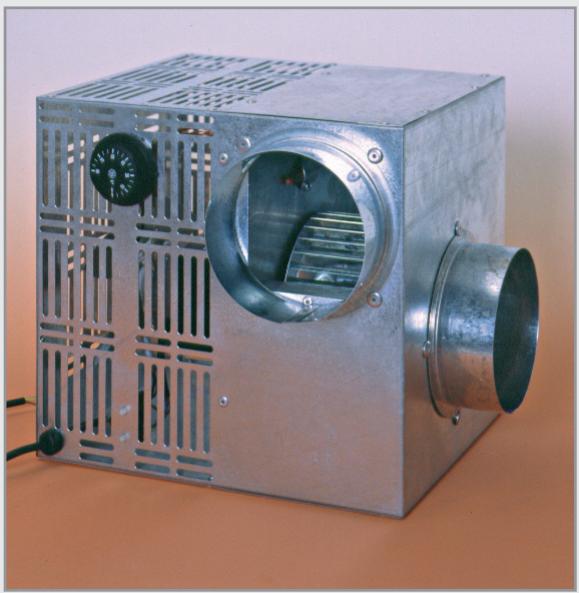

Kit ventilation

Liseré laiton ou inox brossé sur porte

Foyer fonte nu

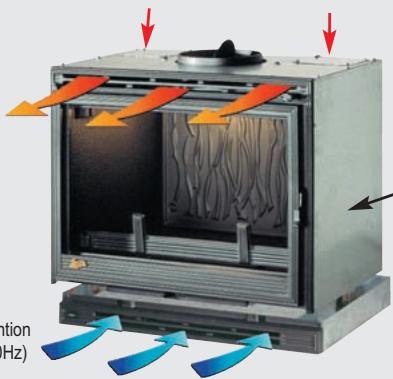

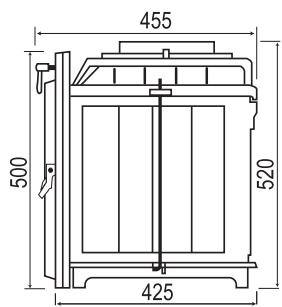

Foyer fonte avec convecteur acier et kit de ventilation

Façade 65 cm

Büches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73,40%*

(suivantnormeEN13229)

Code F0510:

CLAPET DE BUSE:
à obturation réglabre
- PORTE BATTANTE :

la porté est bloquée sur fermeture lorsque le clapet est fermé

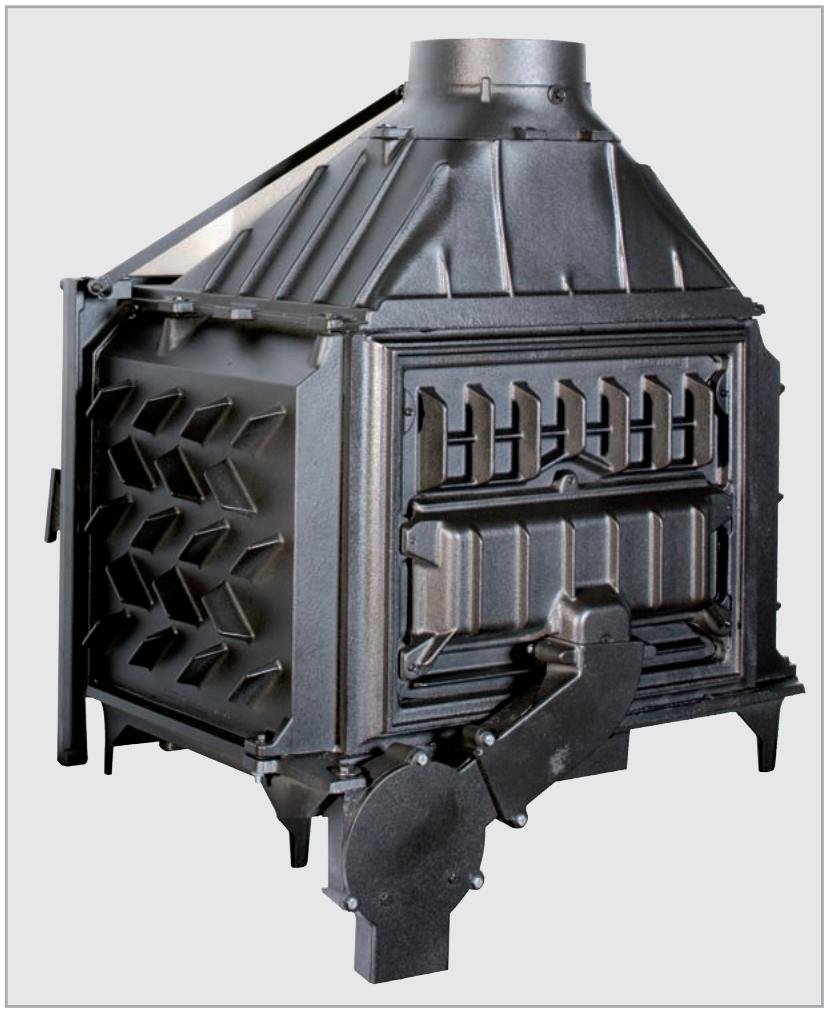

Foyer fonte nu - sans convecteur - sans turbines

• Codes F 0510 + CV 51:

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

Foyer fonte avec convecteur acier et kit de ventilation

FOYER AVEC CONVECTEUR + KIT DE VENTILATION

Commutateur 3 positions

• Arrêt
  1ere vitesse: 60~m^3 /h
• 2 éme vitesse : 126 m³/h

Grille amovable pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

Poids:

• version de base : 105 kg
• ave convecteur : 111 kg
  version complete : 130 kg

LA DOUBLE COMBUSTION.

(système exclusif et brevete)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (suivant modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement
  Vitre plus claire

FOYERSCOMPATIBLES：

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

LA COMBUSTION CLASSIQUE Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chamble de combustion provoque l'inflammation de ces gaz qui degagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyer's fonte SEGUIN.

LA COMBUSTION SECONDDAIRE

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrête de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comport visuel est encore supérieur :

• La combustion est de toute valeur qualite (moins de residus et de fumées).
• Grace au flux d'air la flamme est attirée vers l'arrière du foyer.

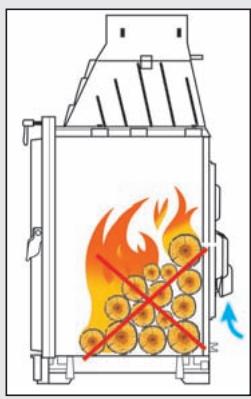

Utilisation recommende

Utilisation non recommende

TRES IMPORTANT
Dans le cas d'une installation avec
un extracteur d'air chaud
(Multichauf)
UN RACCORDEMENT EXTERIEUR
EST ABSOLUMENT OBLIGATOIRE
(arryivedd'air de combustion)
Ne pas fonctionner sans respecter ces
conditions d'installation ;
risque d'aspiration
des gaz de combustion
(Gaine inox 080 + collier)

REGULATEUR D'ARRIVEE D'AIR POUR BILAN ENERGETIQUE OPTIMUM

OPTION adaptable uniqueness sur double combustion

Fonctionnement avec connection extérieure pour l'alimentation en air de combustion.

3 positions :

1 - Allumage ou reliance combustion - 2 - Grande allure - 3 - Allure réduite

LA DISTRIBUTION D'AIR CHAUD.

"MULTICHAUF"

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'àux bouches de sortie des différentes pieces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

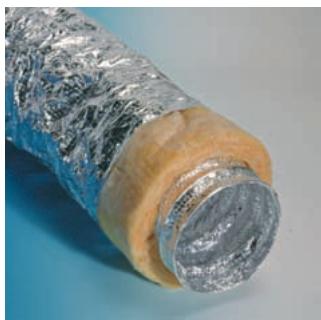

Gaine souple calorifugee

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuee dans les regles de l'art particulierement en ce qui concerne l'isoation et les distances a respecter lors du montage par rapport aux materiaux inflammables. La responsabilité du fabricant est limitee à la garantie specifie sur les differentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation a la notice delivrree avec chaque appareil. Ces foyers sont conformes à la norme Européenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 RANDAN (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
