Type de produit	Meuble TV avec système home cinéma intégré 5.1
Marque	LENCO
Modèle	TBS-5001
Puissance totale RMS	100 W (caisson 30 W, central 18 W, avant 13 W x2, arrière 13 W x2)
Réponse en fréquence	25 Hz – 20 kHz
Alimentation	230 V ~ 50 Hz
Consommation électrique	< 220 W (veille < 4 W)
Dimensions du caisson de basses	210 x 352 x 390 mm
Dimensions de la barre satellite	1185 x 145 x 390 mm
Dimensions emballage (caisson)	802 x 292 x 462 mm
Dimensions emballage (satellite)	1257 x 225 x 462 mm
Poids net	46 kg
Poids brut	49 kg
Connectiques	Entrée 5.1 canaux, entrée 2 canaux, entrée MP3, entrée console de jeux, prise audio 3.5 mm (PC et console)
Fonctions de la télécommande	Mute, Power, Reset, Volume +/-, Subwoofer +/-, Center +/-, Surround +/-, modes 2.0 ch et 5.1 ch
Assemblage requis	Oui (fixation du panneau principal avec les caissons de basses et support métallique)
Sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'eau, laisser 15 cm de ventilation autour de l'appareil
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier l'entretien à du personnel qualifié
Accessoires inclus	Manuel d'utilisation

FOIRE AUX QUESTIONS - TBS-5001 LENCO

Comment brancher le TBS-5001 à ma télévision ?

Utilisez un câble audio (RCA ou 3.5 mm) pour connecter la sortie audio de votre téléviseur à l'entrée 2 canaux ou 5.1 de l'enceinte. Assurez-vous de sélectionner la bonne source avec la touche Mode.

Que faire s'il n'y a aucun son ?

Vérifiez que l'appareil est allumé (touche Standby), que le volume n'est pas à zéro, que le câble audio est bien branché et que la source est correctement sélectionnée (Mode). Si le problème persiste, redémarrez l'appareil.

Puis-je utiliser le système sans le caisson de basses ?

Le caisson de basses est indispensable pour le rendu sonore 5.1. Vous pouvez cependant utiliser le mode 2.0 ch qui limitera les sorties aux canaux avant, mais le caisson doit rester branché.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de solvants qui pourraient endommager la surface.

Quelle est la puissance totale du système ?

La puissance RMS totale est de 100 watts, répartis comme suit : caisson de basses 30 W, enceinte centrale 18 W, enceintes avant 13 W chacune, enceintes arrière 13 W chacune.

Puis-je connecter une console de jeux ?

Oui, l'enceinte dispose d'une entrée dédiée 'CONSOLE DE JEUX' ainsi que d'une prise audio 3.5 mm. Branchez votre console et sélectionnez la source correspondante.

Y a-t-il une fonction Bluetooth ?

Non, le Lenco TBS-5001 ne dispose pas de Bluetooth. Il utilise des connexions filaires (RCA, 3.5 mm, MP3).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement et qu'elles ne sont pas usées. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur sur le panneau avant.

Comment assembler le meuble TV ?

Suivez les instructions : fixez le panneau principal aux caissons de basses à l'aide des trous et fixations, puis verrouillez le support métallique et enfin placez la vitre sur les vis de support.

Quelles sont les dimensions de l'appareil ?

Le caisson de basses mesure 210 x 352 x 390 mm, et la barre satellite mesure 1185 x 145 x 390 mm. Le poids total est d'environ 46 kg.

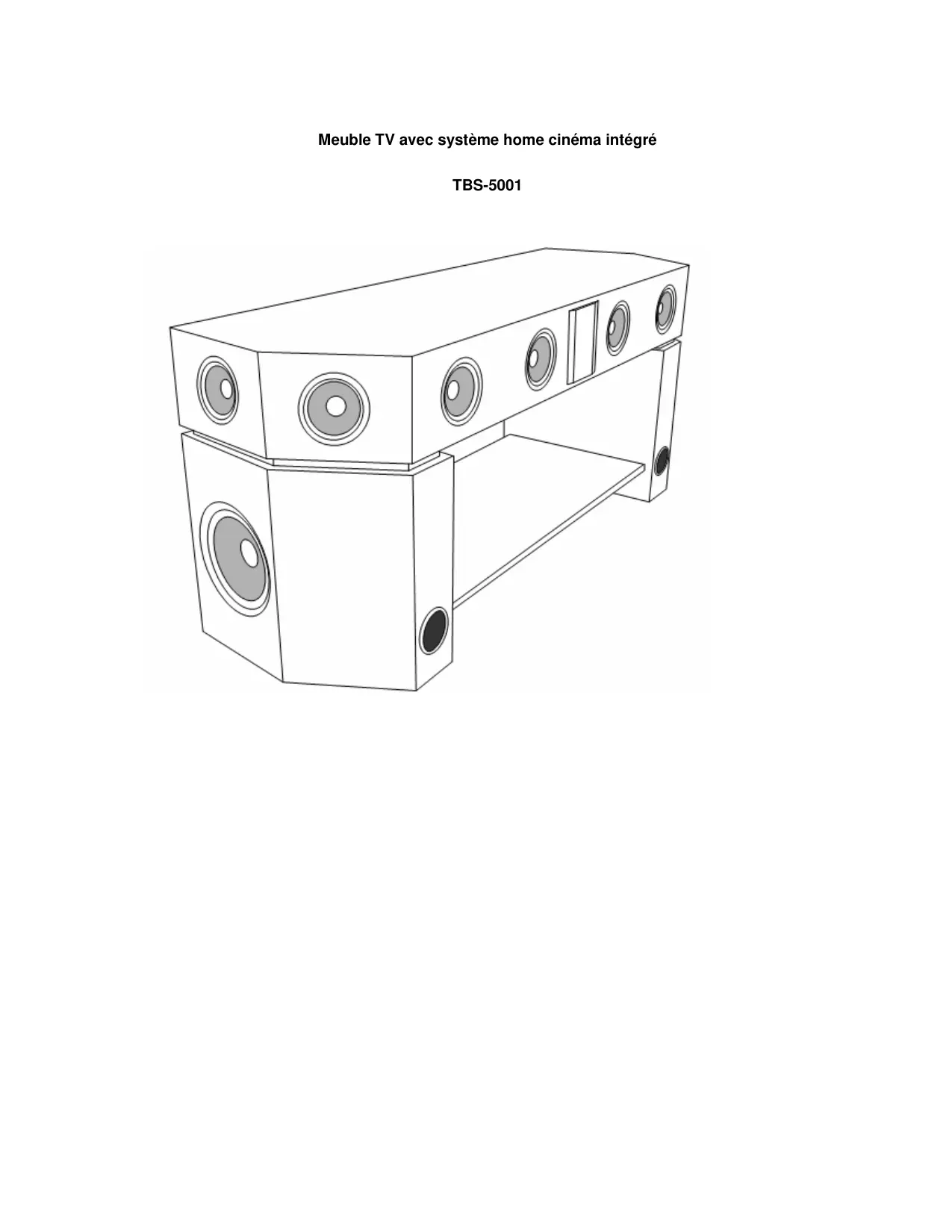

MODE D'EMPLOI TBS-5001 LENCO

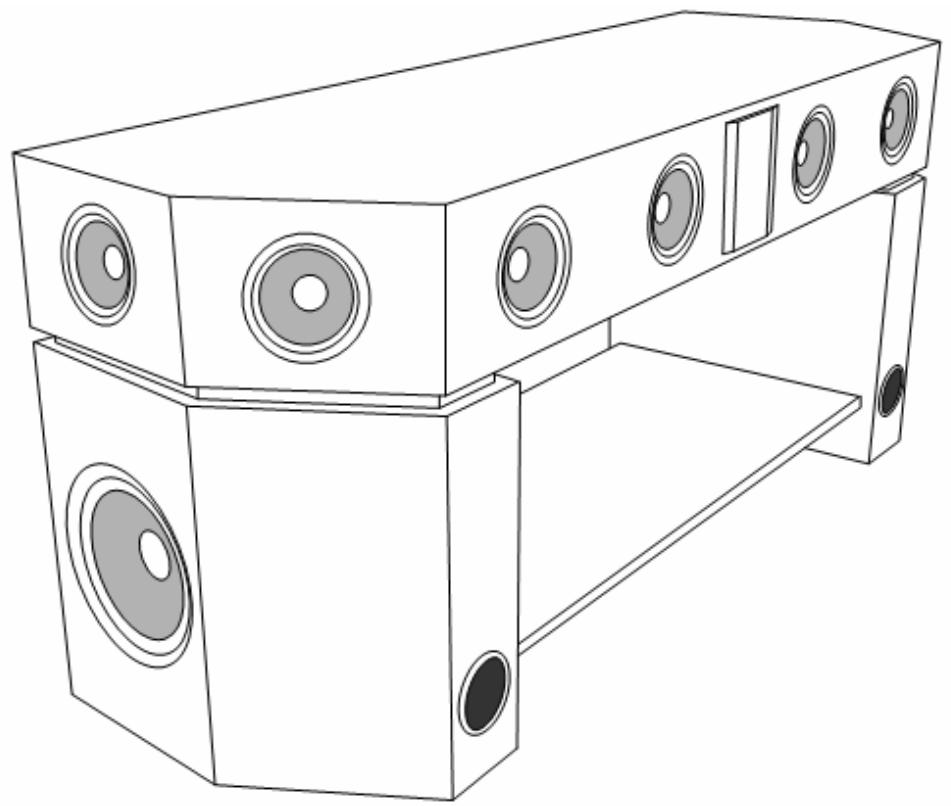

Meuble TV avec système home cinéma intégré

TBS-5001

Nous vous remercions d'avoir fait l'acquisition de ce produit. Veuillez prendre un moment pour lire attentivement les consignes de ce manuel. Suivre ces consignes vous permettra d'obtenir les performances et divertissement audio avec ce produit.

Table des matières

1. Avertissements
2. Consignes de sécurité
3. Description des composants
4. Présentation des commandes du panneau avant
5. Telecommande
6. Présentation des connecteurs du panneau arrière
7. Assemblage
8. Spécifications

Avertissements

ATTENTION: Afin de réduire les risques d'électrocution. Ne retirez pas le boîtier (ou la façade arrêté) de l'appareil, celui-ci ne contient aucune pièce réparable par l'utilisateur. Confiez l'entretien de votre appareil à du personnel qualifié.

Le symbole de l'éclair fléché dans un triangle a pour but d'informer l'utilisateur de la présence d'une "dangereuse tension" non isolée à l'intérieur de l'unité, d'une magnitude suffisante pour constituer un risque d'électrocution.

Le point d'exclamation dans le triangle a pour but d'informer l'utilisateur de la présence d'importantes instructions d'utilisation et d'entretien (réparation) dans la documentation accompagnant l'appareil.

L'appareil ne doit pas être exposé à des égouttements ou éclaboussures et aucun objet rempli de liquides, comme un vase, ne doit être placé sur l'appareil.

Le cordon d'alimentation permet de mettre l'appareil hors tension, la prise de courant murale doit donc rester facilement accessible.

Consignes de sécurité

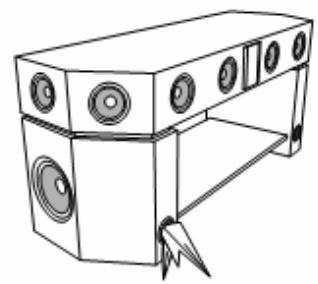

Ne bloquez pas l' sortie des caissons de basses

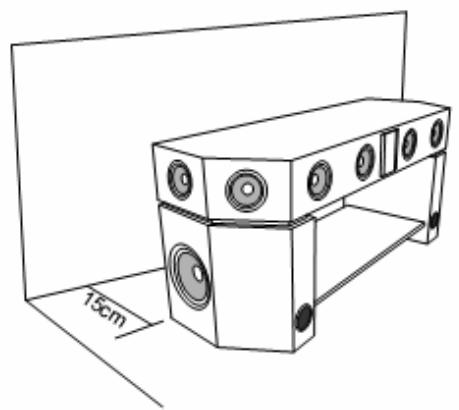

Laissez 15cm ajust de l'appareil pour permettre une ventilation suffisante

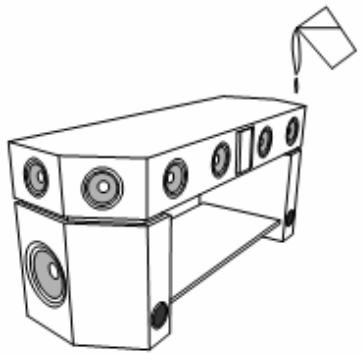

N'utilisez pas le système lorsqu'un liquide ou tout objet étranger a pénétré à l'intérieur du boîtier.

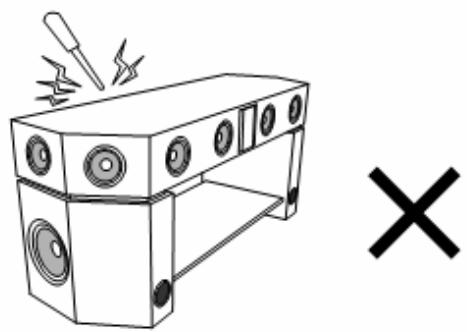

N'ouvrez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Confiez l'entretien de cet appareil à du personnel qualifié.

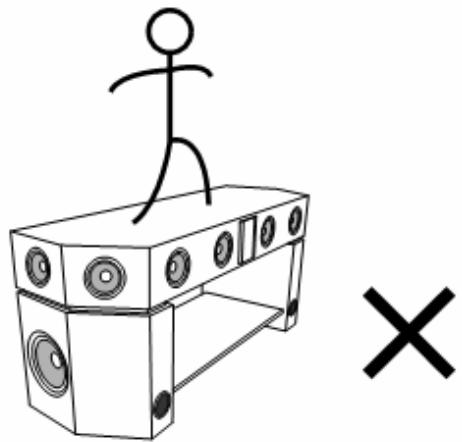

Ne grimpez pas sur le système. Débranchez la prise lorsqu vous apercevez de la fumée, sentez une odeur particulière ou lorsqu'un bruit étrange est émis par l'appareil.

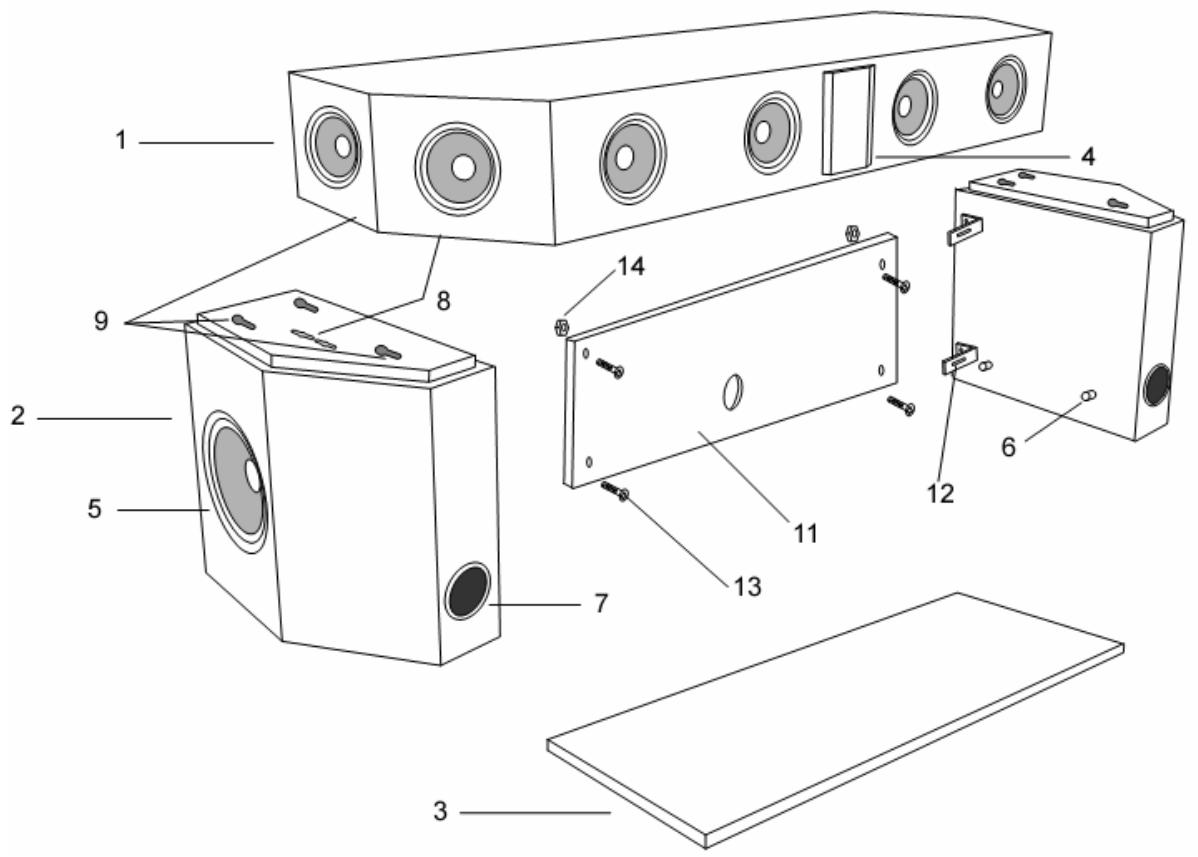

Description des composants

1. Boitier principal
2. Boîtiers des caissons de basses 10
3. Vitre
4. Panneau de commandes
5. Caisson de basses
6. Vis d'installation
7. Sortie du caisson de basses
8. Fixation
9. Trou de fixation

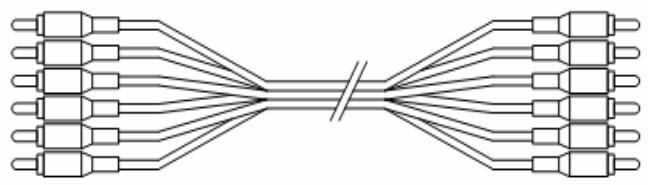

10. Câble
11. Panneau arrête
12. Support métallique
13. Vis
14. Capuchon de serrage

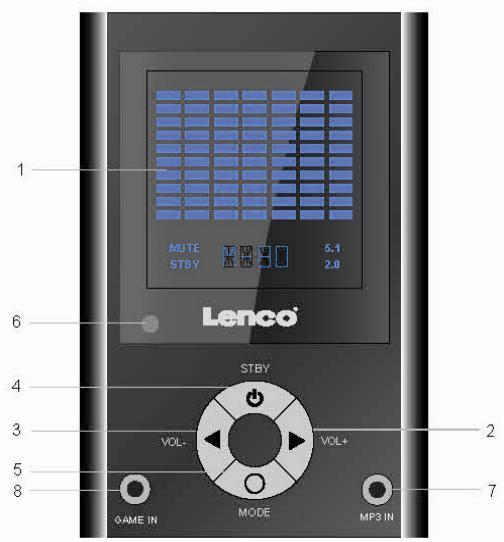

Présentation des commandes du panneau avant

1. Écran LCD
2. Touche Volume up
3. Touche Volume down
4. Touche Standby
5. Touche Mode
6. Récepteur
7. Connecteur audio 3.5mm PC
8. Connecteur audio 3.5mm pour console de jeux

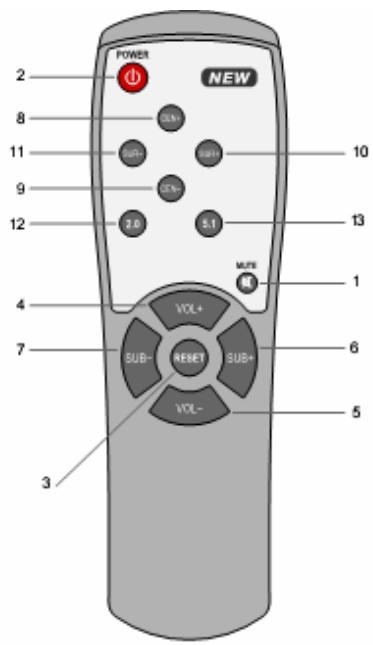

Télécommande

1. Touche Mute
2. Touche Power On/Off
3. Touche Reset
4. Touche Volume up
5. Touche Volume down
6. Touche Subwoofer up
7. Touche Subwoofer down
8. Touche Center up
9. Touche Center down
10. Touche Surround up
11. Touche Surround down
12. Touche 2.0ch
13. Touche 5.1ch

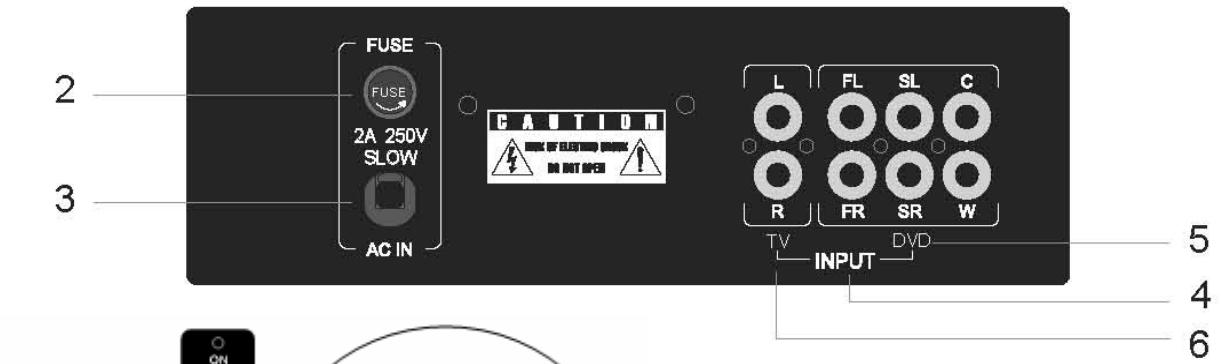

Présentation des connecteurs du panneau arrêté

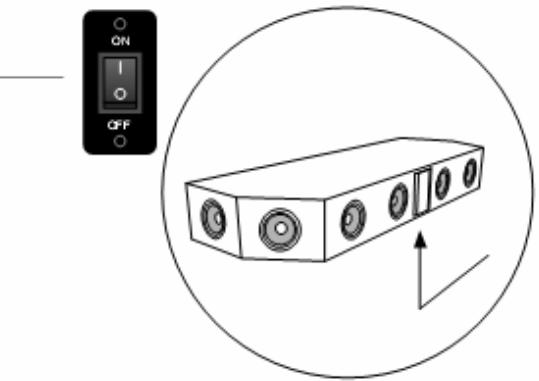

1. Commutateur Marche/Arrêt
2. Fusible
3. Cordon d'alimentation
4. Entrées
5. Entre 5.1
6. Entrée 2 canaux

LECTEUR MP3 CONSOLE DE JEUX

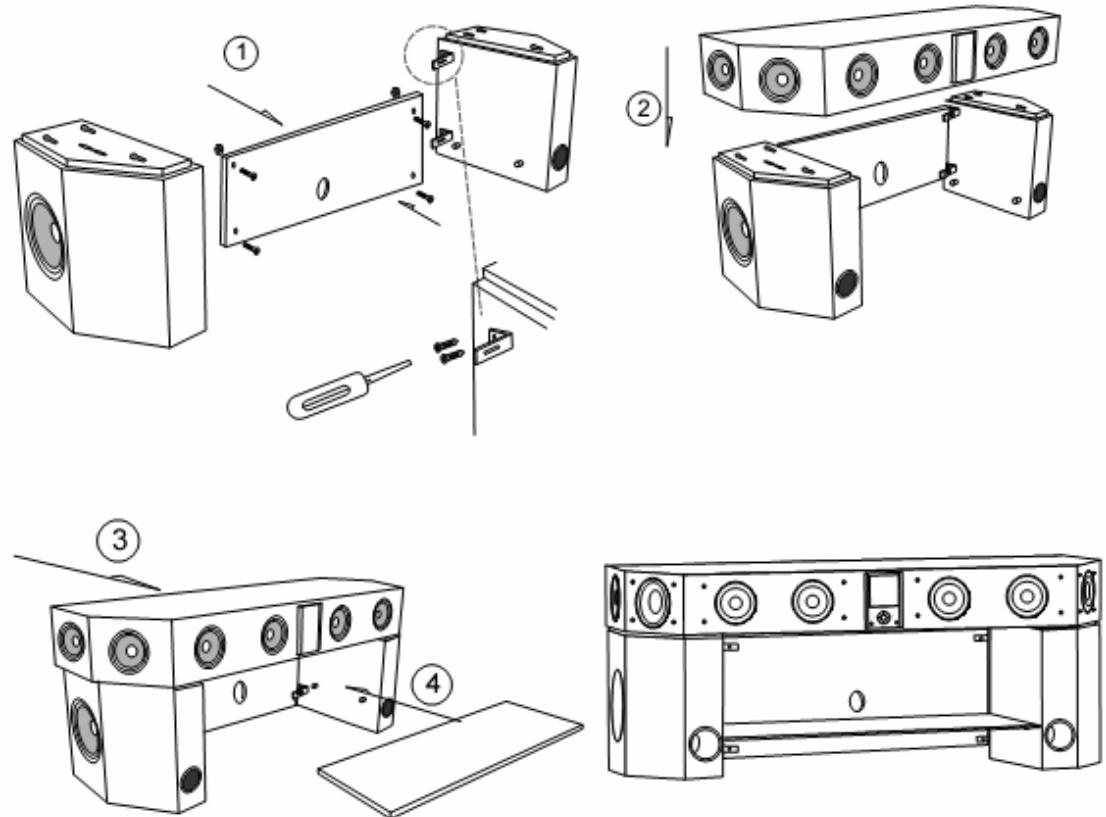

Assemblage

1. Assemblez le panneau principal avec les boîtiers des caissons de basses, puis verrouillez le support en métal sur les boîtiers des haut-parleurs. Enfin, verrouillez le panneau arrière.
2. Assemblez le boîtier principal avec les boîtiers des caissons de basses en utilisant les trous et fixations.
3. Poussez le boîtier principal vers l'arrière pour fixer le tout.
4. Placez la vitre sur les vis de support.

1. Puissance

Caisson de basses 30W

Haut-parleur satellite central 18Wx1

Haut-parleur satellite avant 13Wx2

Haut-parleur satellite arrière 13Wx2

1. Réponse en fréquence: 25Hz-20KHz
2. Alimentation requise: 230V-50Hz Puissance < 220W (standby < 4W)
3. Dimensions (LxHxP)

Caisson de basses 210x352x390mm

Haut-parleur satellite 1185x145x390mm

1. Dimensions de l'emballage (LxHxP)

Caisson de basses 802x292x462mm

Haut-parleur satellite 1257x225x462mm

1. Poids net: 46kg

Poids total 49kg

7. Contenu de l'emballage

Manuel de l'utilisateur 1 élément

Remarque:

1. Les spécifications sont fournies à titre de référence seulement.
2. Les spécifications sont sujettes à des modifications sans préavis.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques.

Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations.

(Directive sur l'équipement électronique et les déchets électriques).
