BEDIENUNGSANLEITUNG TBS-5001 LENCO

Fernsehregal mit eingebautem Heimtheatersystem

TBS-5001

Vielen Dank für den Kauf unseres Produkts. Nehmen Sie sichitte einen Moment Zeit, sich die Anweisungen in dieser Bedienungsanleitung durchzulesen. Die Befolgung der Anweisungen ermöglich Ihnen mit diesen Produkt ein großmögliches Maß an Performance und Hörspaß zu erreichen.

Inhalt

1. Warning
2. Sicherheitschinweise
3. Teilebeschreibung
4. Bedientafel
5. Fernbedienung
6. Geräterückseite
7. Zusammenbau
8. Technische Daten

Warning

ACHTUNG: Nichtbeachtung kann Stromschlag zur Folge haben. Um

Stromschlagen vorzubeugen, sollte das Gerät niemals geöffnet werden. Es enthalt keine Teile, die vom Benutzer gewartet werden müssen. Bei Schäden wenden Sie sichitte an entsprechend ausgebildete Fachkräfte.

Das Dreieckszeichen mit Blitzsymbol verweist auf gefährliche Spannungen im Gerätegehause, die so hoch sein konnen, dass sie eine Gefahr von Stromschlagen bilden.

Das Dreieckszeichen mit Ausrufungszeichen verweist auf wichtige Funktion- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

• Dieses Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit Flüssigkeiten gefällt sind, sollen nicht auf das Gerät gestellt werden.
• Wenn eine Steckdose mit Schalter zum ein- und ausschalten des Geräts benutzt wird, achten Sieitte immer daraufuf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.

Sicherheitshinweise

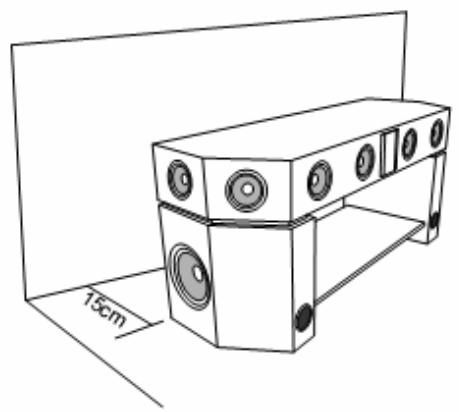

Lassen Sie 15 cm Raum zur Belüftung frei

Blockieren Sie nicht die Subwoofer-Öffnung

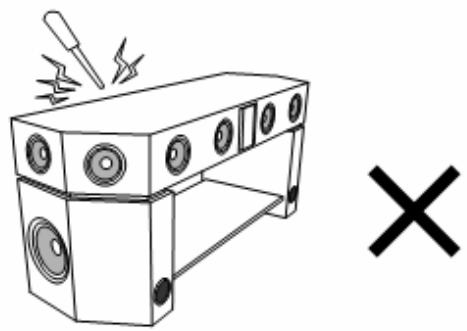

Öffnen Sie niemals das Gerät selbst und versuchen Sie nicht es eigenhändig zu reparieren. Wenden Sie sich bei Bedarf an entsprechend ausgebildetes Wartungspersonal.

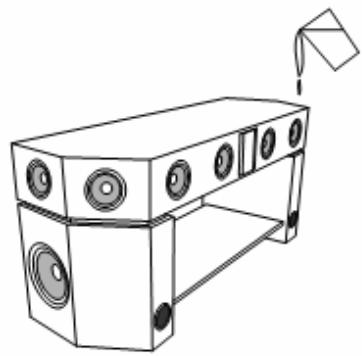

Benutzen Sie diesen System nicht, wenn Flüssigkeiten oder Fremdgegenstände in den Subwoofer gelangt sind.

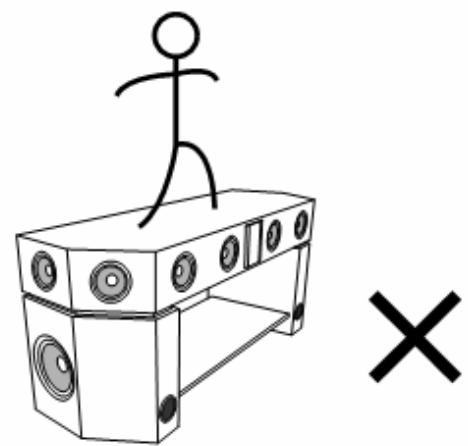

Klettern Sie nicht auf das System rauf.

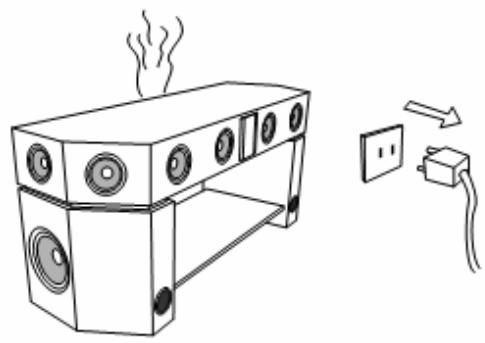

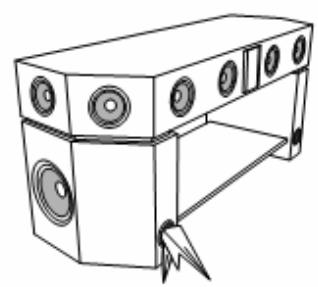

Ziehen Sie bei Rauch-, Geruchsbildung oder ungewöhnlichen Gerauschen, die aus dem Gerätkommen, umgehend den Stecker aus der Steckdose.

Teilebeschreibung

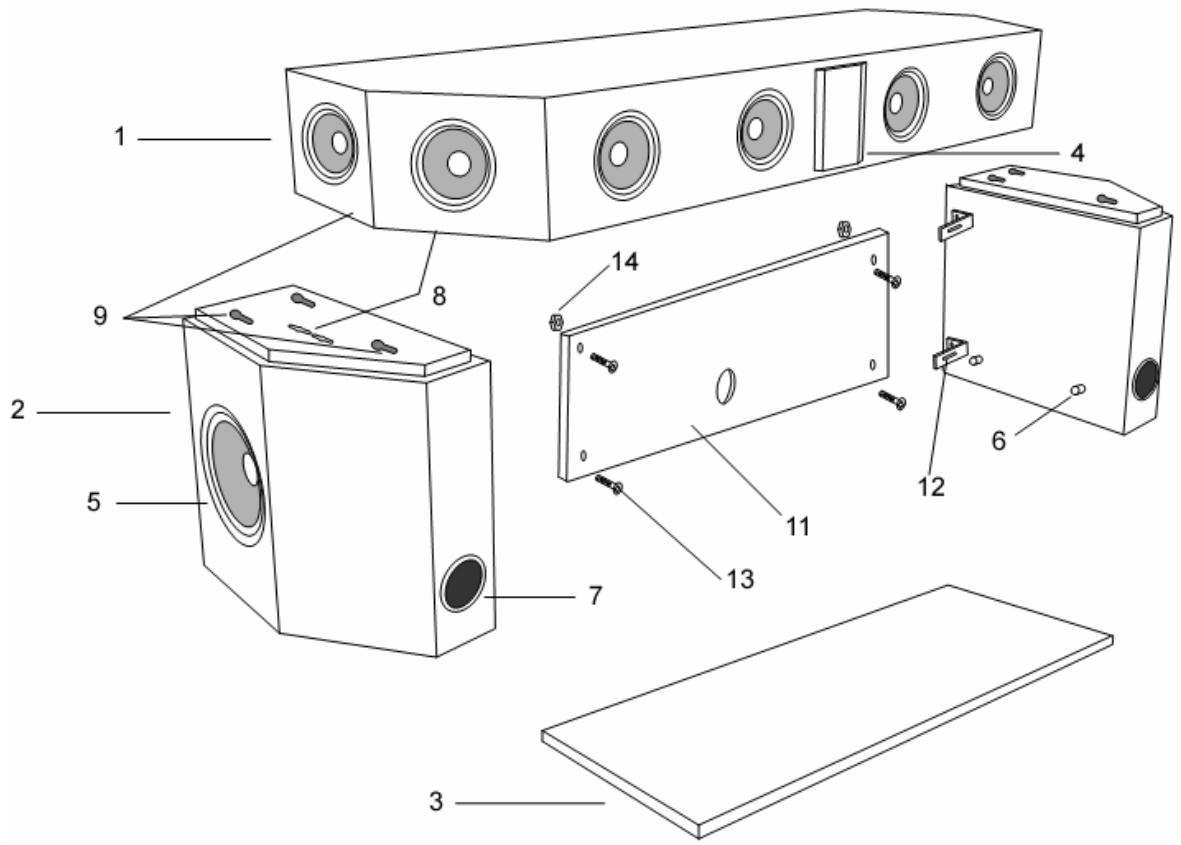

1. Hauptgehäuse
2. Subwoofer-Gehäuse
3. Glasplatte
4. Bedientafel
5. Subwoofer
6. Montageschraube
7. Subwoofer-Rohr
8. Verbindungslasche
9. Verbindungslocher
10. Kabel
11. Rückseitenplatte
12. efestigungswinkel
13. Schraube
14. Schraubenkappe

10

Bedientafel

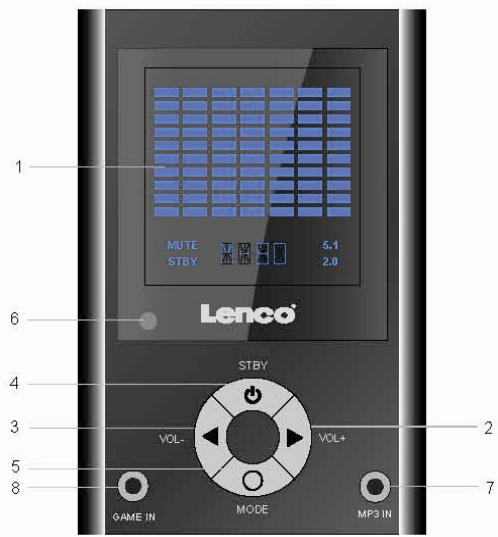

1. LCD-Display
2. Lautstärke erhöhen
3. Lautstärke verringern
4. Bereitschaft:
5. Modus
6. IR-Sensor
7. 3,5 mm Audio-Anschluss (zb. PC)
8. 3,5 mm Audio-Anschluss (Spielkonsol)

Fernbedienung

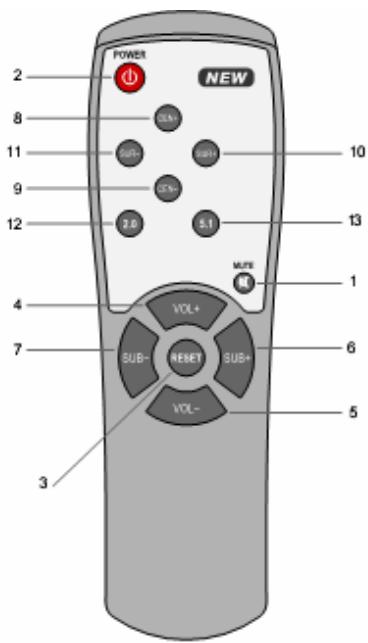

1. Ton aus
2. Ein/Aus
3. Reset
4. Lautstärke erhöhen
5. Lautstärke verringern
6. Subwoofer-Lautstärke erhöhen
7. Subwoofer-Lautstärke verringern
8. Mittellautsprecherlautstärke erhöhen
9. Mittellautsprecherlautstärke verringern
10. Surround-Laatsprecherlautstärke erhöhen
11. Surround-Laatsprecherlautstärke verringern
    12.2.0-Kanal
    13.5.1-Kanal

Geräterückseite

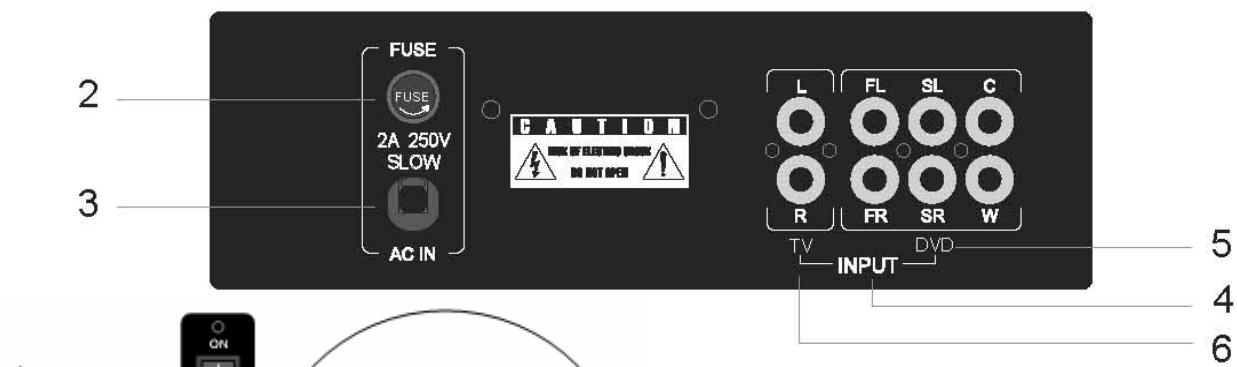

1

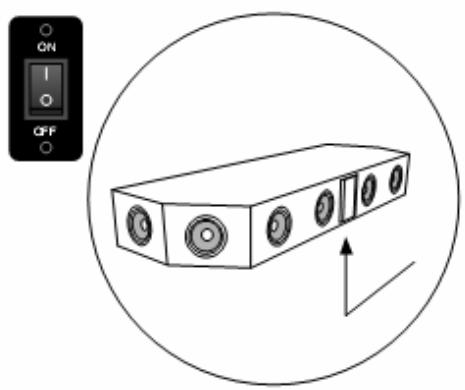

1. Ein/Aus
2. Sicherung
3. Netzanschluss
4. Signaleingänge
   5.5.1-Kanal-Eingänge
   6.2.0-Kanal-Eingänge

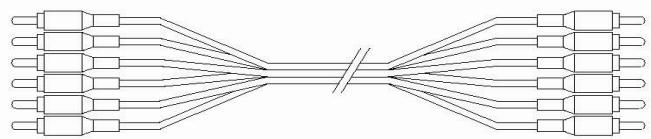

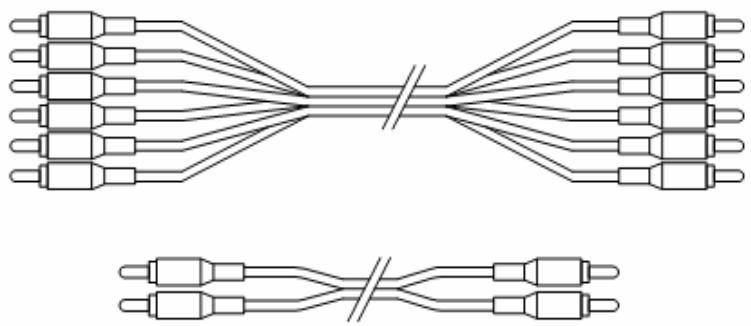

Cinch zu Cinch

SPIELKONSOLE

MP3-PLAYER

Zusammenbau

②

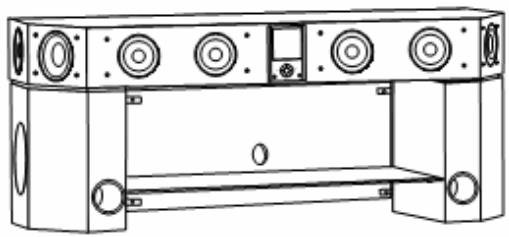

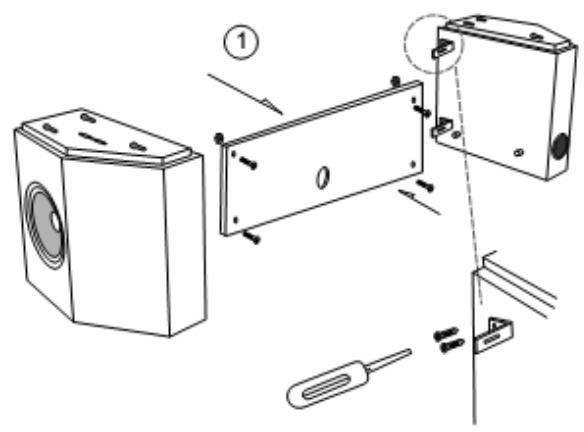

1. Legen Sie den Hauptgehäuse und die beiden Subwoofer-Gehäusebebeneinander und befestigen Sie die Metallwinkel an den Subwoofer-Gehäusen. Befestigen Sie dann die Rückseiteplatte.

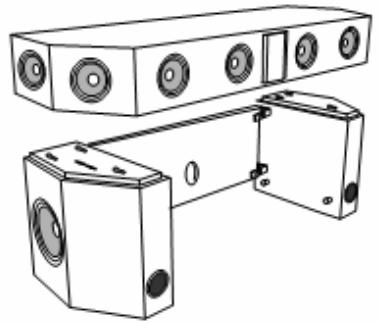

2. Verbinden Sie die das Hauptgehäuse an den darauf vorgesehenen Lochern und Laschen mit den Subwoofer-Gehäusen.
3. Drücken Sie das Hauptgehäuse nach vorne, um es zu befestigen.

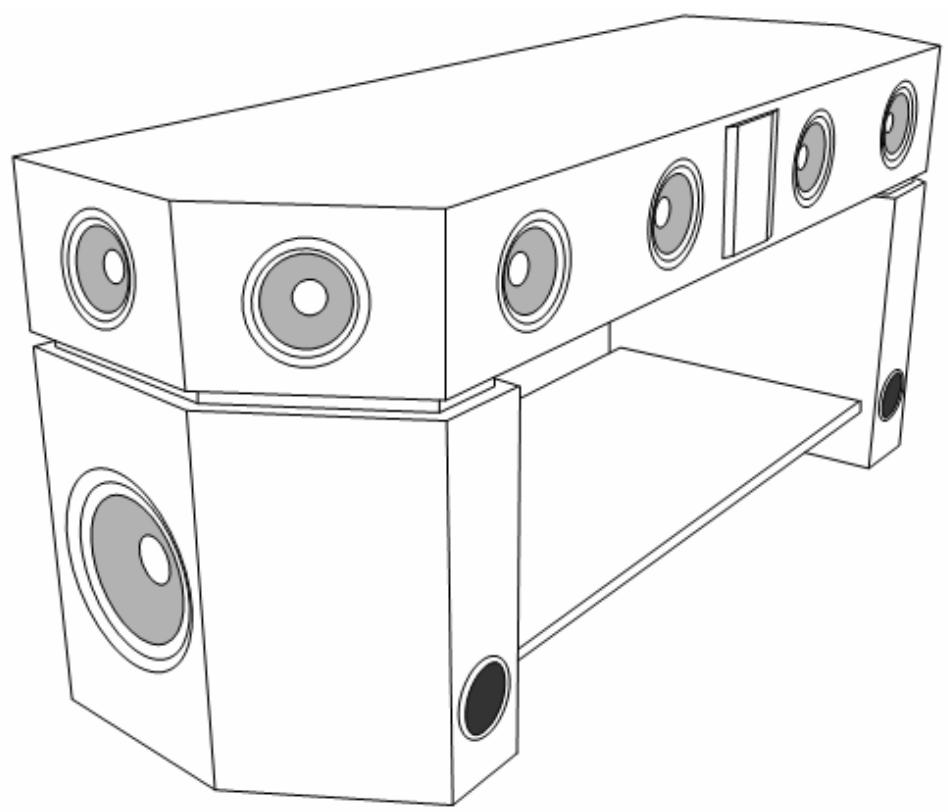

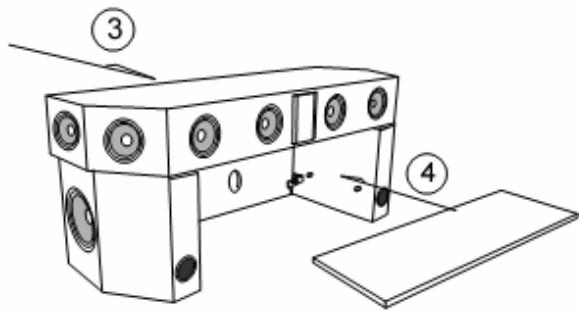

4. Legen Sie die Glasplatte auf die Schrauben.

Technische Daten

1.Ausgangsleistung

Subwoofer 30 W

Mitte 18Wx1

Front 13 W x 2

Surround 13Wx2

1. Frequenzbereich: 25 Hz - 20 KHz
2. Stromversorgung: 230 V - 50 Hz Stromverbrauch <220W (standby <4W)
3. Abmessungen (B x H x T)

Subwoofer: 210 × 352 × 390 ~mm

Satelliten: 1185 × 145 × 390 ~mm

1. Geschenkboxgroße (B x H x T)

Subwoofer: 802 × 292 × 462 ~mm

Satellten: 1257 × 225 × 462 ~mm

1. Nettogewicht: 46 kg

Bruttogewicht: 49 kg

7.VERPACKUNGsinHALT

Hauptgehause 1 Stk.

Benutzerhandbuch 1 Stk.

Hinweis:

1. Die oben angegebenen technischen Daten sind unverbindlich.
2. Die technischen Daten können sich ohne vorherige Ankündigung jederzeit ändern.

Sollten Sie irgendwann zu späterer Zeit这点es Produkt entsorgen wollen, beachten Sieitte Folgendes: Elektroschrott sollte nicht mit dem Haushaltsmull entsorgt werden.itte recycleln Sieihn, sofern Ihnen entsprechende Mochlichkeiten zur Verfugung stehen. Setzen Sie sich mit ihren communalen Behörden oder Ihr dem Einzelhändler in Verbindung und Fragen Sie diese um Rat bezüglich der Wiederverwertung. (Elektro- und Elektronik

Altgeräte-Richtlinie (WEEE))

TBS-5001
