BEDIENUNGSANLEITUNG Dali Oberon 9 LENCO

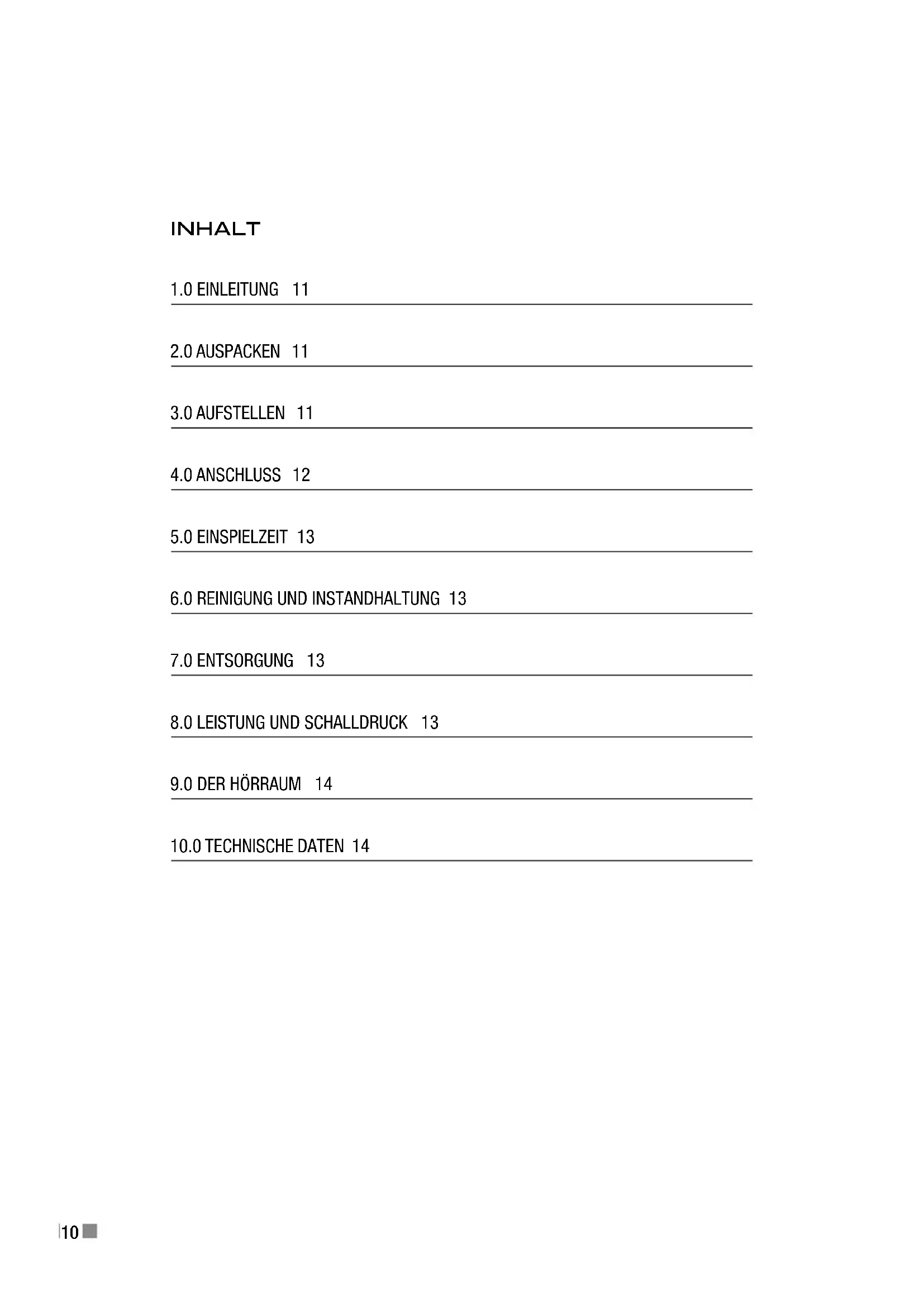

1.0 EINLEITUNG 11
2.0 AUSPACKEN 11
3.0 AUFSTELLEN 11
4.0 ANSCHLUSS 12
5.0 EINSPIELZEIT 13
6.0 REINIGUNG UND INSTANDHALTUNG 13
7.0ENTSORGUNG 13
8.0 LEISTUNG UND SCHALLDRUCK 13
9.0 DER HÖRRAUM 14
10.0 TECHNISCHE DATEN 14

1.0 EINLEITUNG

Herzlichen Glückwunsch zu ihren neuen DALI OBERON Lautsprechern. Es ist uns wichtig, dass ihre neuen DALI Lautsprecher optimal eingestellt und angeschlossen werden. Aus thisem Grund empfehlen wir Ohnen, diese Gebrauchsanweisung zulesen und die enthaltenen Empfehlungen zu befolgen. Diese Gebrauchsanweisung enthalt Anleitungen für die Einstellung und das Anschreiben sowie eine Tipps dazu, wie Sie mit ihren Lautsprechem die besten Ergebnisse erzielen.

DALI ist in der ganzen Welt anerkannt für seine einzigartigen Laufsprecher, die nach unseren kompromisslosen Standards für Design und Leistung gebaut werden. jeder einzeln DALI Laufsprecher soll immer unsere wichtige Verpflichtung erfüllen: Ohnen zu Hause ein Hörerlebnis zu bieten, das Sie von Ort und Zeit entrückt.

Denken Sie daran, sich für den DALI Newsletter anzumelden auf www.dali-speakers.com. Viel Vergnügen!

2.0 AUSPACKEN

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Je nach dem welches DALI OBERON Modell Sie gekauft haben, ist verschiedene Zubehör für die Laufsprecher enthalten. Kontrollieren Sie, dass der Karton alle Teile enthalt (siehe Tabelle 1). Bewahren Sie die Verpackung für den Fall auf, dass die Laufsprecher später einmal transportiert oder gewartet werden müssen.

2.1 GITTER

Die Lautspricher werden mit montierten Frontgittern gefelfert. Entfernen Sie vor Verwendung den Transportschutz bei OBERON 1, 3, 5 und 7 (siehe Abb. 3). Wenn Sie die Frontgitter entfernen möchten, losen Sie sie, indem Sie vorsichtig gleichmäßig an den Kolben ziehen, die die Frontgitter festhalten. Es ist wichtig, vor dem Entfernen der Frontgitter alle Kolben gleichmäßig zu losen. Sonst konnten die Gitter beschadigt werden.

3.0 AUFSTELLUNG

Um die besten Ergebnisse zu erzielen, müssen die Laufsprecher symmetrisch um ihre bevorzugte Hörposition angeordnet werden (siehe Abb. 1A-C). Wir empfehlen Ihnen, verschiedene Positionen für ihre Laufsprecher auszuprobieren – je nach Position der Laufsprecher verändert sich die Klangqualität.

Wenn sich zwischen den Laufsprechern und der Hörposition Gegenstände befinden, kann diese Klangqualität verschlechtern.

Die Laufsprecher sind für eine breite Abstrahlung konstruiert. Sie sollen denaher Nicht im Winkel zur Hörposition, sondern parallel zur hinteren Wand aufgestellt werden (siehe Abb. 2). Durch die parallele Aufstellung wird die Verzerrung im Haupthorbereich verringgert und die räumliche Integration verbessert. Das Prinzip der breiten Klangstreuung stelt sich, dass der Klang in einem groBen Bereich des jeweiligen Raumes gleichmäßig verteil wird.

3.1 DALI OBERON 5 & 7

Die beiden Laufsprecher sind als Bodenlautsprecher ausgelegt und sollen den mindestens 20 cm von der dahinterliegenden Wand entfernt aufgestellt werden.

Unter den Laufsprechern konnen Spikes oder Gummifüsse angebracht werden (siehe Abb. 4D/E). Achten Sie darauf, die Muttern der Spikes nicht zu überdrehen.

Die Verwendung von Spikes oder Gummifüben verbessert die Klangqualität. Versuchen Sie beide Möglichkeit, um zu hören, welche davon in ihrer Aufstellung die Beste Klangqualität ergibt. Beachten Sie, dass die Spikes den Fußboden beschädigen können, wenn dieser z. B. durch Münzen unter den Spikes nicht geschützt ist.

3.2 DALI OBERON 1 & 3

Die Lautsprecher konnen auf einen Ständer bzw. ein Regal gestellt oder, für den OBERON 1, mit den optionalen Wandhalterungen an der Wand aufgehängt werden. Wenn der Lautsprecher auf einen Ständer oder ein Regal gestellt wird, konnen die mitgelieferten Gummifübe angebracht werden, um einen stabilen und vibrationsfreien Stand zu gewährleisten (siehe Abb. 4A).

Wenn der OBERON 1 an einer Wand angebracht werden soll, bringen Sie die Gummifübe an den hinteren Kanten des Laufsprechers an (siehe Abb. 4B). Der Laufsprecher wird mit Hilfe einer in der Wand angebrachten Schraube an der Wand aufgehigt. Die Schraube muss in die Wandhalterung auf der Rückseite des Laufsprechers passen (siehe Abb. 4C).

Beide Laatsprecher sollenn so ausgerichtet werden, dass sich der Hochtoner ungebahr auf Ohrhöhe befindet, wenn Sie in ihrer bevorzugten Hörposition sitzen.

3.3 DALI OBERON ON-WALL

Der DALI OBERON ON-WALL ist für die Wandmontage optimiert (siehe Abb. 7). Die Laufsprecher sollenn so ausgerichtet sein, dass sich der Hochtöner ungebär auf Ohrhöhe befindet, wenn Sie in ihrer bevorzugten Hörposition sitzen. Der Freiraum unter dem Laufsprecher bis zum Boden sollte mindestens 10 cm betragen.

3.4 DALI OBERON VOKAL

OBERON VOKAL ist der spezielle Center-Kanal und wurde speziell so konstruiert, dass er nahe der großen Oberfläche eines Fernsehbildschirms aufgestellt werden kann. Sie können inh über oder unter dem Bildschirm, auf einem Ständer oder einem Regal aufstellen. Wir empfehlen, die mitgelieferten Gummifübe anzubringen, um einen stabilen, vibrationsfreien Stand zu gewährleisten (siehe Abb. 4F).

4.0 ANSCHLUSS

Korrekte, feste Anschlusse an Ihr Veränderk sind außerst wichtig für das Hörerlebnis.

Verwenden Sie für die linken und rechten Kanäle immer Kabel der gleichen Art und Länge. Wir empfehlen spezielle Laufsprecherkabel von DALI, die bei ihrem Fachhändler erhältlich sind.

Der Anschluss in der korrekten Phase ist ein Detail, das oft übersehen wird. Der rote (+) Ausgang des Verstärkers muss mit dem roten (+) Ausgang des Laufsprechers verbunden werden. Der schwarze (-) Ausgang des Verstärkers muss mit dem schwarzen (-) Ausgang des Laufsprechers verbunden werden (siehe Abb. 5). Schon ein einzeln der Laufsprecher, der in einer Stereo- oder Surround-Anordnung nicht in der richtigen Phase angeschlossen ist, führt zu einem schwächeren Bass und einem unklaren Klangbild.

Für ein optimales Hörerlebnis muss der rechte Laufsprecher (aus Sicht der Hörposition) mit dem Verstärkerausgang, der mit „R“ oder „Rechts“ gekennzeichnet ist, verbunden werden. Der linke Laufsprecher muss mit dem Verstärkerausgang, der mit „L“ oder „Links“ gekennzeichnet ist, verbunden werden.

ACHTUNG: Stellen Sie Ihr Veränderer IMMER aus, bevor Sie Kabel anschließen oder Anschlüsse verändern.

ACHTUNG: Vergewissern Sie sich, dass die Aderleitungen fest mit den Anschlüssen verbunden sind und keine losen Drahte einen Kurzschluss verursachen können, durch den Ihr Veränder berchädigt werden konne (siehe Abb. 6).

ACHTUNG: Wenn Sie den DALI OBERON in einer Surround-Anordnung verwenden, befolgen Sie die Anleitung für ihren Surround-Veränder.

5.0 EINSPIELZEIT

Wie jeges mechanische System erfordert auch ein Lautsprecher eine gewisse „Einspielzeit“, bevor er seine optimale Leistung erbringt. In der ersten Zeit werden Sie erleben, wie sich die Klangqualität allmählich immer weiter verbessert. Die Dauer dieser Einspielzeit hängt von der Häufigkeit der Benutzung und der gewährten Lautstärke ab. Rechnen Sie mit bis zu 100 Stunden Einspielzeit, bis die optimale Leistung erreicht ist. Im Gegensatz zu anderen Mechanischen Systemen erhöht sich die Lebensdauer eines Lautsprechers durch regelmäßigen normalen Gebrauch.

6.0 REINIGUNG UND INSTANDHALTUNG

Säubern Sie das Gehäuse mit einem weichen, trockenen Tuch. Wenn die Gehäuse verschmutzt sind, wischen Sie sie mit einem weichen, in Allzweckreiniger getupften und gut ausgewrungenen Tuch ab. Achten Sie beim Abwischen auf die Lautspricherkegel, weil diese sehr fragil sind. Die Frontgitter können mit einer Kleiderbürste gesaubert und mit einem gut ausgewrungenen, fusselfreien Tuch und einem milden Allzweckreiniger abgewischt werden.

Wenn die Lautsprecher direktem Sonnenlicht ausgesetzt werden, konnen im Laufe der Zeit ihre Oberflächen ausbleichen oder sich verfahren. Vermeiden Sie es deshalb, die Geräte in direktem Sonnenlicht aufzustellen.

7.0 ENTSORGUNG

Entsorgen Sie这点es Produkt nicht mit dem Haushaltsmull. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte gemäß den gesetzlichen Vorschriften, die eine ordnungsgemebe Behandlung, Rückgewinnung und Wiederverwertung verlangt. Privathaushalte in den Mitgliedstaaten der EU, der Schweiz, Liechtenstein und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos an dafür eingerichteten Sammelstellen abgeben. Sie konnen es auch bei einem Handler abgeben, wenn Sie ein ähnliches neues Produkt kaufen. Wenn Sie in einem Land wohnen, das nicht oben aufgeführrt wurde, wenden Sie sichitte an ihre ortlichen Behörden, um sich nach der korrekten Art der Entsorgung zu erfundigen. Auf diese Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, wodurch mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit verhindert werden.

8.0 LEISTUNG UND SCHALLDRUCK

Wie laut ein Lautsprecher sein und darauf noch gut klingen kann, hängt vollständig von der Art des wiederzugebenden Signals ab. Es ist also practisch unmöglich, ein allgemein gültiges Level für den Vergleich von verschiedenen Lautsprechern aufzustellen.

Ein reines, unverzerrtes Ausgangssignal von einem groben Verträker ist jeder falls better als ein verzerrtes Signal von einem kleinen, überlasteten Verträker. Das Signal von einem verzerrenden (überlasteten) Verträker enthalt viel mehr Hochfrequenzinformationen als ein unverzerrtes Signal und belastet davon den Hochtöner stark. Dementsprechend werden Laufsprecher möglich durch keine Verträker beschädigt, weil diese dann zu viel Arbeit verrichten,Müssen, und nur Selten durch große Verträker, die praktisch untätig sind.

Ein Drehen der Klangregler über die neutrale Stellung hinaus belastet die Lautsprecher und den Verstärker beträchtlich. Bei einemGNU Lautsprechersystem sollen die Klangregler nur zum Ausgleichen von schlechten Aufnahmen verwendet werden und nicht, um dauerhaft Schwächen im System auszugleichen. DALI empfeht, die Klangregler im allgemeinem in einer neutralen Stellung zu belassen und das gewünschte Klangbild stattdessen durch richtige Aufstellung der Lautsprecher zu erzielen. Wenn Sie die Lautstärke so gering halten, dass der Klang klar und unverzerrt ist, schonen Sie Lautsprecher wie Verstärker.

Alle DALI Laufsprecher sind mit linearer Impedanz für eine optimale Belastung der Veränder ausgelegt. Das Ergebnis ist ein deutlich offener und detailreicheres Klangbild.

9.0 DER HÖRRAUM

Jeder Raum besitzt seine eigene Akustik, die die Art und Weise beeinflusst, wie wir den Klang eines Laufsprechers erleben. Der Klang, den Sie horen, besteht sowohl aus dem Schall, welchen die Laufsprecher direkt abstrahlen, als auch aus dem von Wänden und Decke reflektierten Schall. Letzteres beeinflusst wesentlich Ihr Klangerlebnis.

Als Grundregel sollen man in unmittelbarer Höhe der Laufsprecher großere, harte, stark reflektierende Bereiche vermeiden. Diese bewirken typischerweise eine starke Reflexion, was die Prazision sowie die Raumwirkung der Klangwiedergabe negativ beeinflusst. Die Reflexion kann z. B. durch Aufstellen einer Pflanze zwischen Laufsprecher und reflektierender Fläche unterrückt werden. Weiche Gegenstände wie Teppiche, Vorhänge o. ä. schaffen eventuell Abhilfe, wenn der Klang zu hell ist. Menge und Qualität der tiefen Basse hangen von Große und Form des Raumes sowie der Aufstellung der Laufsprecher ab. Eine Aufstellung der Laufsprecher nahe einer Seiten- oder Rückwand hebts die Basse hervor.

Eine Eckposition—hebt sie noch mehr hervor, erhöht aber auch die Schallreflexion.

10.OTECHNISCHE DATEN

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten ihrer Laatsprecher. Bedeken Sie, dass es unzähige Methoden zur technischen Messung von Laatsprechem gibt. Keine davon wird Ihnen jedoch etwas Nützliches darüber verraten, wie ein Laatsprecher wirklich klingt. Allein ihre Ohren konnen entscheiden, ob ein Laatsprecher better klingt als ein anderer. Wie alle unsere Laatsprecher wurde auch die DALI OBERON Serie so konstruiert, dass sie Musik so originalgetreu wie nur irgend möglich wiedergebnit.

Viel Vergnügen mit ihren neuen DALI OBERON Laufsprechern!
