FOIRE AUX QUESTIONS - HEXA 7 SEGUIN

Comment installer le SEGUIN HEXA 7 ?

Pour installer le SEGUIN HEXA 7, commencez par lire le manuel d'installation fourni. Assurez-vous que l'emplacement est propre et sec. Suivez les étapes de montage en vous référant aux schémas. Vérifiez que toutes les pièces sont présentes avant de commencer.

Quel est le type de combustible recommandé pour le SEGUIN HEXA 7 ?

Le SEGUIN HEXA 7 est conçu pour fonctionner avec du bois sec et bien coupé. Évitez d'utiliser des matériaux traités ou des déchets ménagers.

Comment nettoyer le SEGUIN HEXA 7 ?

Pour nettoyer le SEGUIN HEXA 7, attendez qu'il soit complètement refroidi. Retirez les cendres avec un aspirateur spécialement conçu pour le chauffage. Nettoyez les vitres avec un produit adapté pour éviter les résidus.

Quelle est la puissance de chauffage du SEGUIN HEXA 7 ?

Le SEGUIN HEXA 7 a une puissance de chauffage allant jusqu'à 7 kW, ce qui le rend idéal pour des espaces allant jusqu'à 100 m² selon l'isolation.

Quels sont les dimensions du SEGUIN HEXA 7 ?

Les dimensions du SEGUIN HEXA 7 sont de 120 cm de hauteur, 58 cm de largeur et 48 cm de profondeur.

Comment régler l'arrivée d'air du SEGUIN HEXA 7 ?

Pour régler l'arrivée d'air, utilisez le tiroir de réglage situé à l'avant du poêle. Ajustez-le en fonction de votre besoin de chaleur et de la durée de combustion souhaitée.

Que faire si le SEGUIN HEXA 7 fume ?

Si le SEGUIN HEXA 7 fume, vérifiez d'abord que le conduit de cheminée est dégagé. Assurez-vous également que le bois utilisé est bien sec. Si le problème persiste, contactez un professionnel.

Quelle est la durée de garantie du SEGUIN HEXA 7 ?

Le SEGUIN HEXA 7 est généralement garanti 5 ans contre les défauts de fabrication. Veuillez consulter votre manuel pour plus de détails sur la garantie.

Comment obtenir des pièces de rechange pour le SEGUIN HEXA 7 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur SEGUIN local ou directement sur le site officiel de SEGUIN. Assurez-vous de fournir le modèle exact et le numéro de série.

Est-ce que le SEGUIN HEXA 7 émet des particules fines ?

Le SEGUIN HEXA 7 est conçu pour respecter les normes d'émission en vigueur et minimise l'émission de particules fines grâce à une combustion optimisée.

MODE D'EMPLOI HEXA 7 SEGUIN

Garantie

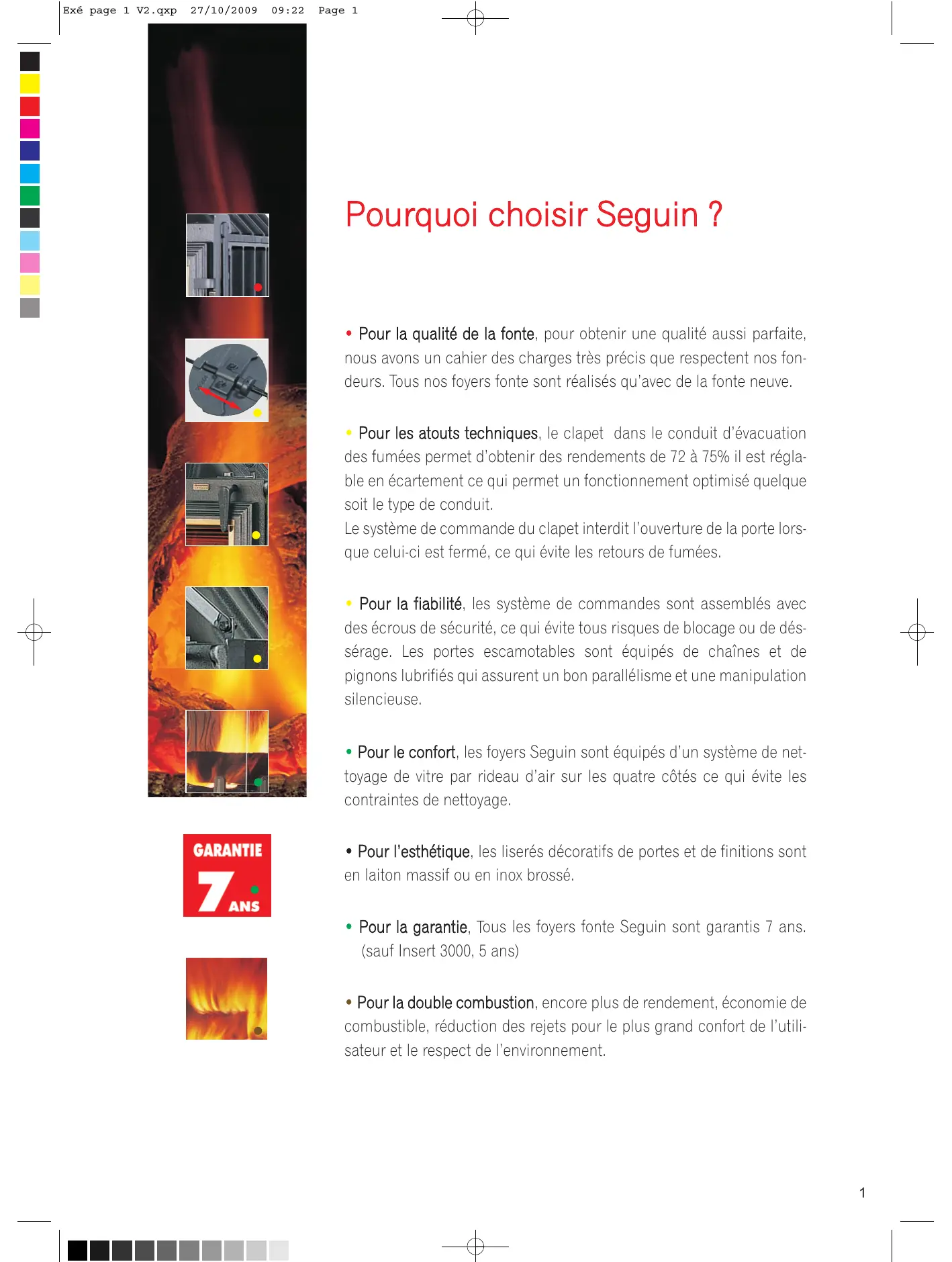

• Pour la qualité de la fonte, pour obtenir une qualité aussi parfaite, nous avons un cahier des charges très précis que respectent nos fondeurs. Tous nos foyers fonte sont réalisés avec de la fonte neuve.
• Pour les atouts techniques, le clapet dans le conduit d'évacuation des fumées permet d'obtenir des rendements de 72 à 75%. Il est réglable en écartement, ce qui permet un fonctionnement optimisé quelque soit le type de conduit.

Le système de commande du clapet interdit l'ouverture de la porte lorsque celui-ci est fermé, ce qui évite les retours de fumées.

• Pour la fiabilité, les systèmes de commandes sont assemblés avec des écrous de sécurité, ce qui évite tous risques de blocage ou de déssérage. Les portes escamtables sont équipés de chaînes et de pignons lubriés qui assurent un bon parallélisme et une manipulation silencieuse.
• Pour le comportement, les foyers Seguin sont équipés d'un système de nettoyage de vitre par rideau d'air sur les quatre côtés, ce qui évite les contraintes de nettoyage.
• Pour l'esthétique, les lisérés décoratifs de portes et de finitions sont en laiton massif ou en inox brossé.
• Pour la garantie, tous les foyers fonte Seguin sont garantis 7 ans. (sauf Insert 3000, 5 ans)

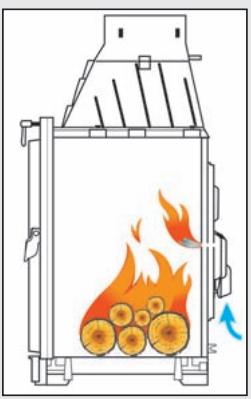

• Pour la double combustion, encore plus de rendement, économie de combustible, réduction des rejets pour le plus grand confort de l'utilisateur et le respect de l'environnement.

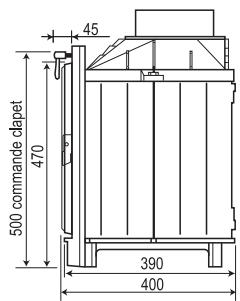

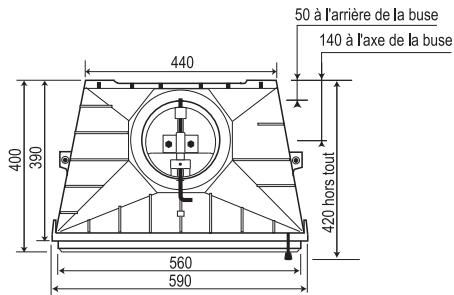

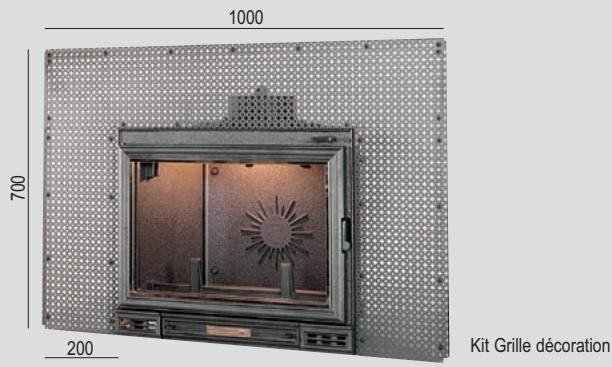

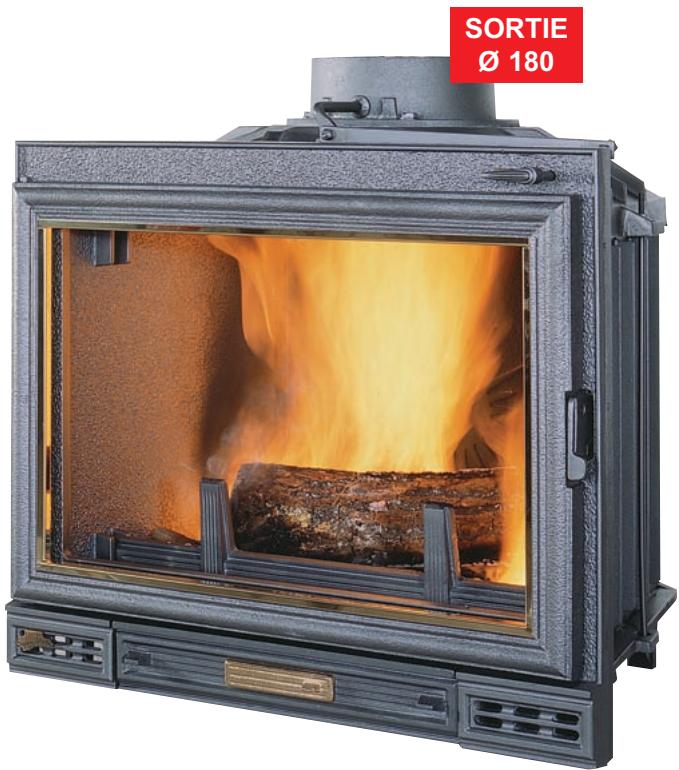

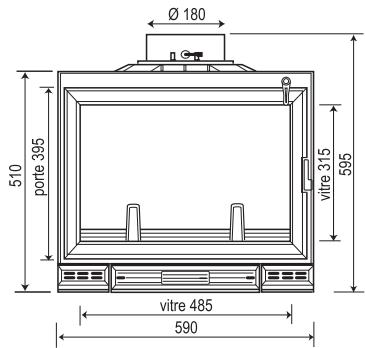

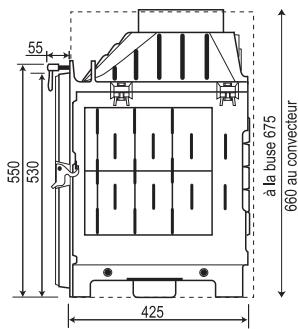

Code : F0100 Options : Liséré laiton ou inox brossé sur porte

Façade 59 cm

Büches:45cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

Poids : 105 kg

(Suivant norme EN13229)

CLAPET DE BUSE :

• PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

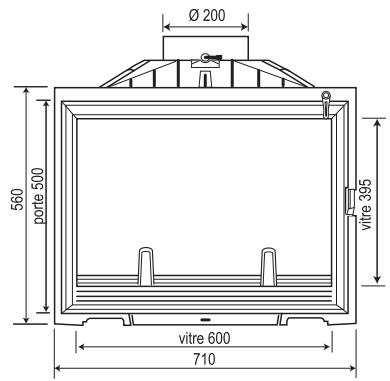

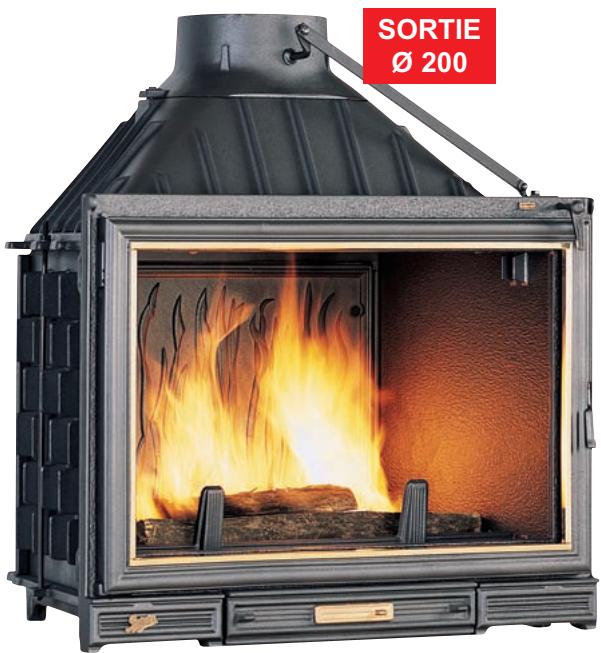

Code: F0200 Options : Convecteur Liseré laiton ou inox brossé sur porte

Façade 71 cm

Büches: 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Poids : 140 kg (version de base)

(suivant norme EN13229)

• CLAPET DE BUSE : à obturation réglable PORTE BATTANTE la porte est bloquée sur fermeture lorsque le clapet est fermé

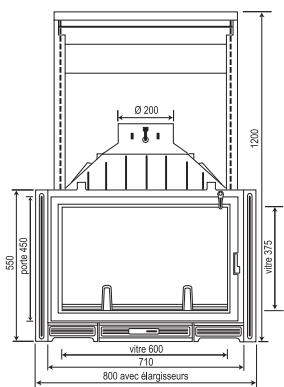

Code: F0300

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou inox brossé sur porte

• Élargisseurs pour façade 80 cm
• Double combustion

CLAPET DE BUSE: à obturation réglable - PORTE BATTANTE : la porte est bloquée sur fermeture lorsque le clapet est fermé PORTE ESCAMO-BATTANTE : le clapet s'ouvre automatiquement au relèvement et à l'ouverture de la porte

Façade 80 cm

Porte scamo-battante et convecteur

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Buches : jusqu'à 55 cm

Puissance nominale : 12 kW*

Rendement : 73.20%*

Double combustion (DAFS) : 14 kW*

Rendement (DAFS) : 77,00%*

Poids:155kg (version de base)

* suivant norme EN 13229)

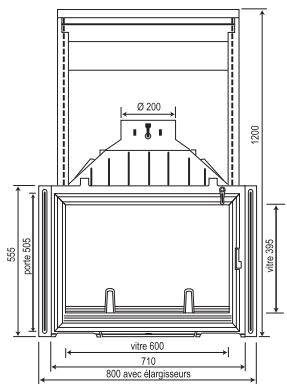

Code: F0400

Options :

• Porte camo-battante

Convectiveur

Liseré laiton ou inox brossé sur porte

Porte fonte laitonée ou nickelée

• Porte Seguin Deco
• Élargisseurs pour façade 80 cm
• Double combustion

• CLAPET DE BUSE :

• PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 3 faces vitrées Angle droit ou gauche

Porte scamo-battante 3 cotes vitres

Porte Seguin Deco

Visio 8

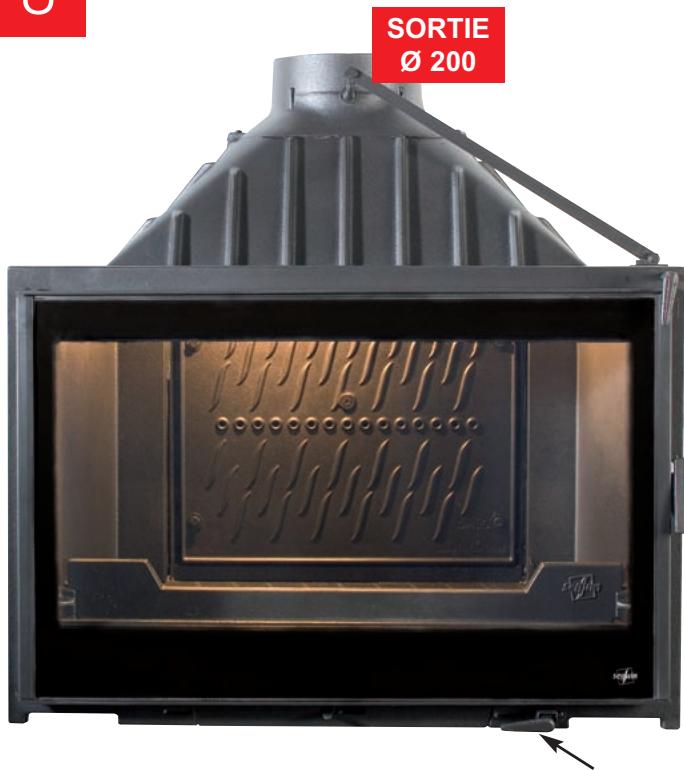

Code: F0000

Options :

• Double combustion

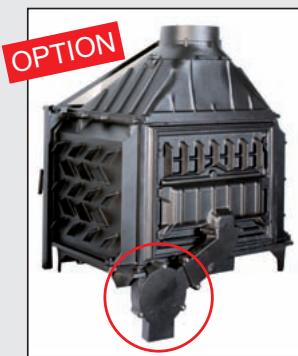

• Régulateur d'arrivée d'air

(uniquement avec)

double combustion)

line

Commande du régulateur d'arrivée d'air

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante

et convecteur

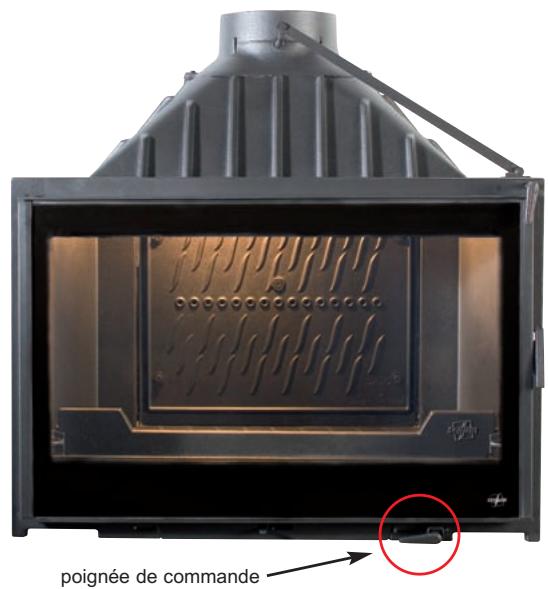

Régulateur d'arrivée d'air pour bilan énergétique optimum

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

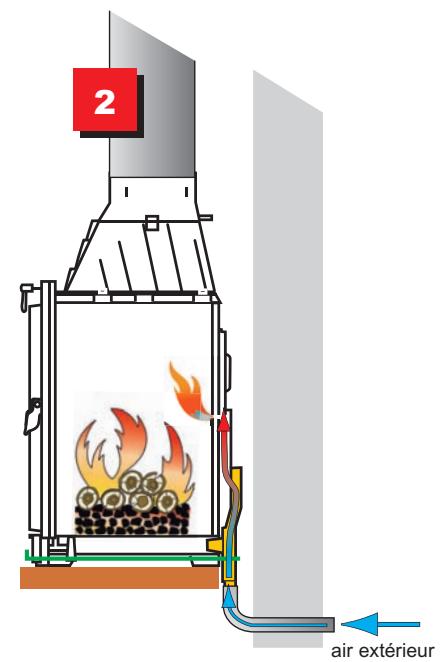

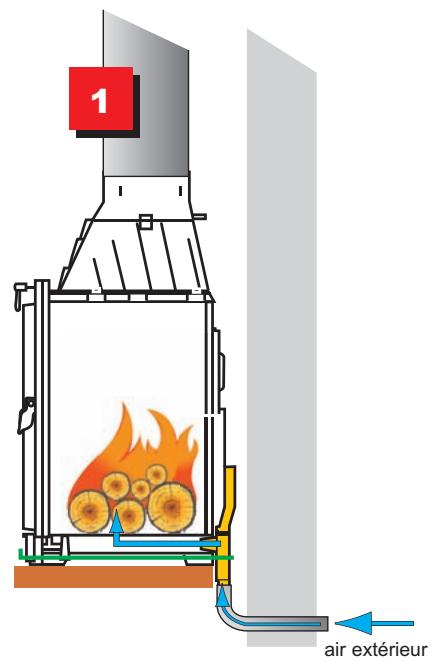

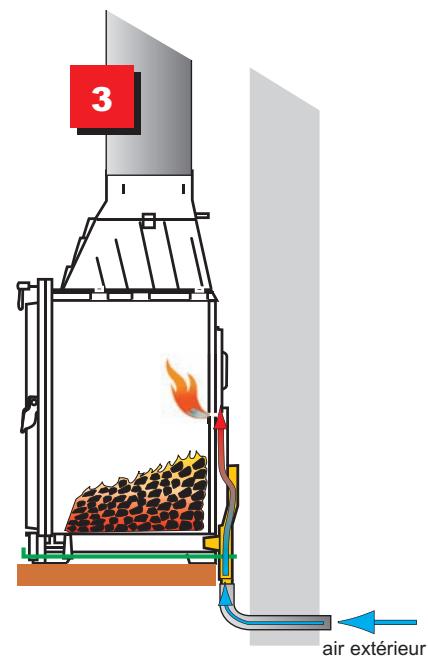

3 positions : 1 - Allumage ou raccordement combustion 2 - Grande allure 3 - Allure réduite

(voir page 18)

GARANTIE 7 ANS*

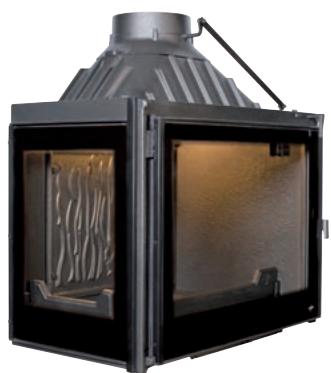

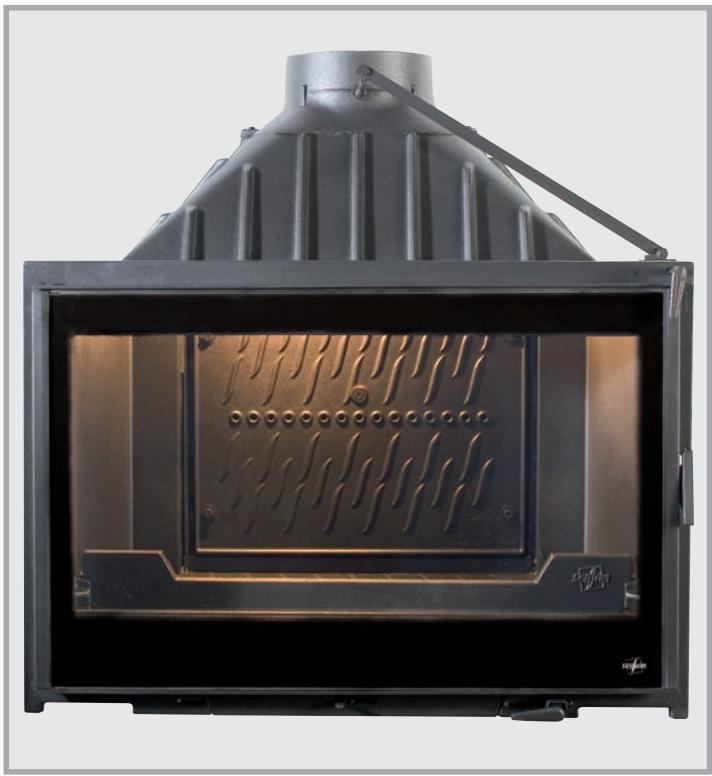

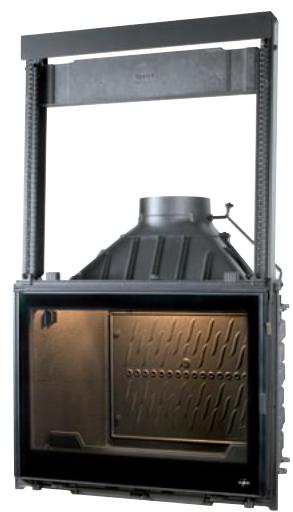

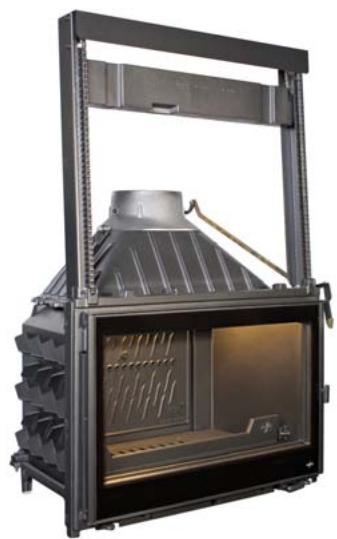

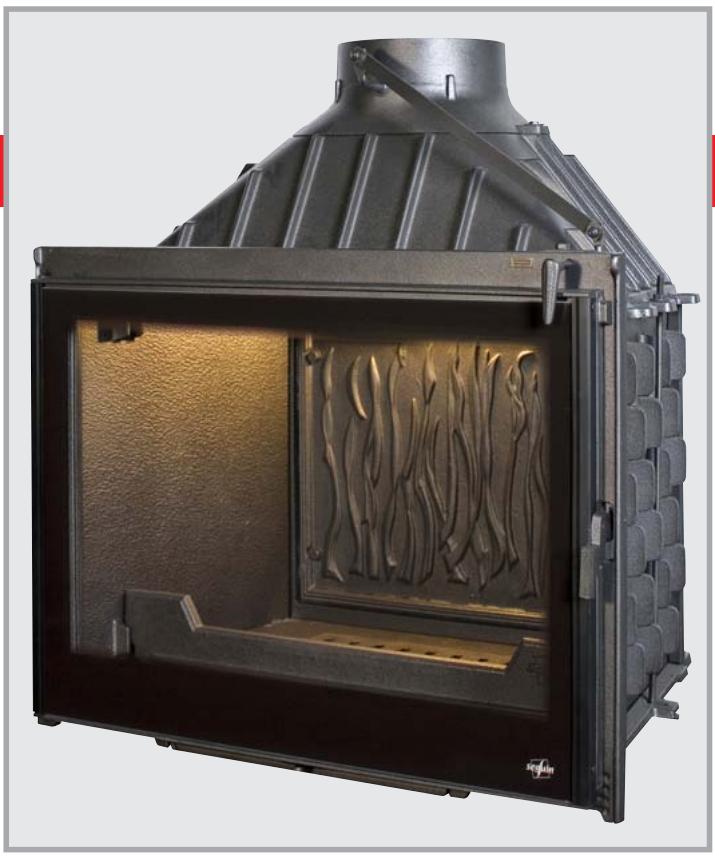

Les foyers «nouvelle génération

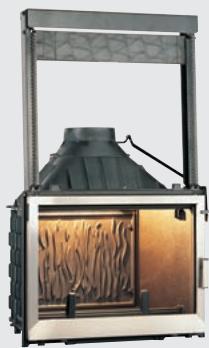

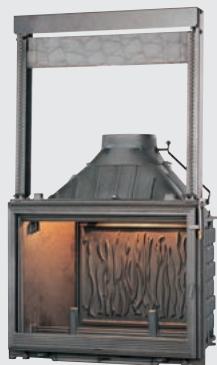

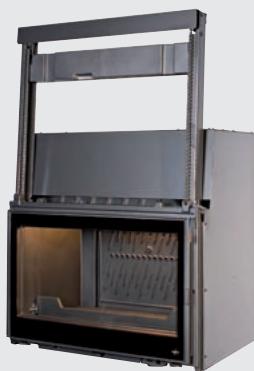

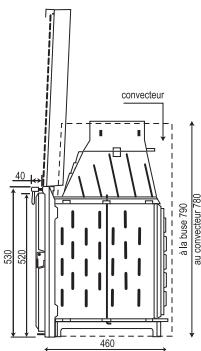

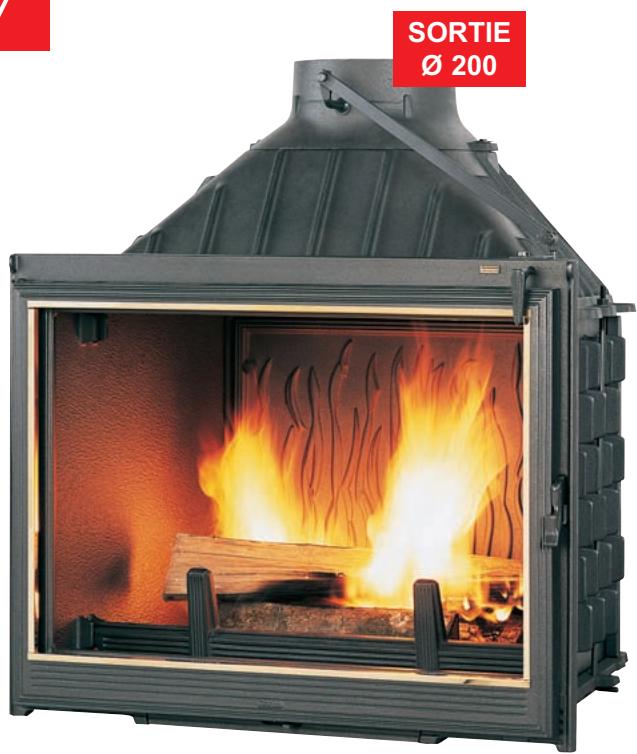

Europa 7 Europa 7 Escamotable - battant

La finition "BLACK LINE"

est disponible sur les versions :

• Europa 7 (face - angle)
• Multivision 7000 (face - double face)
• Visio 8

Europa 7 angle et 3 faces vitrées

Visio 8

Visio 8 escamotable battant

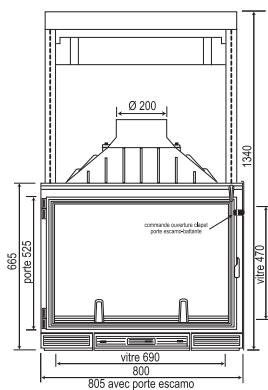

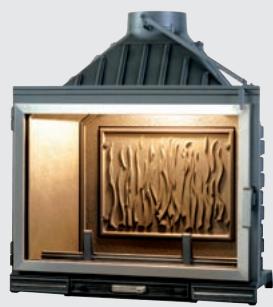

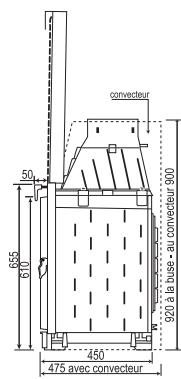

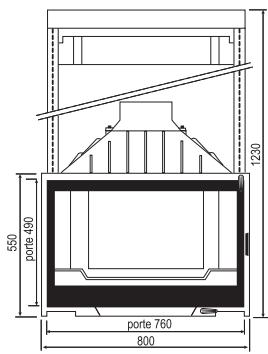

Code: F0600

Options :

• Porte escamotable-battante
• Convecteur
• Portefeuille laitonnée

ou nickelée

Liseré laiton ou inox brossé sur porte

• Porte Seguin Déco
• Double combustion

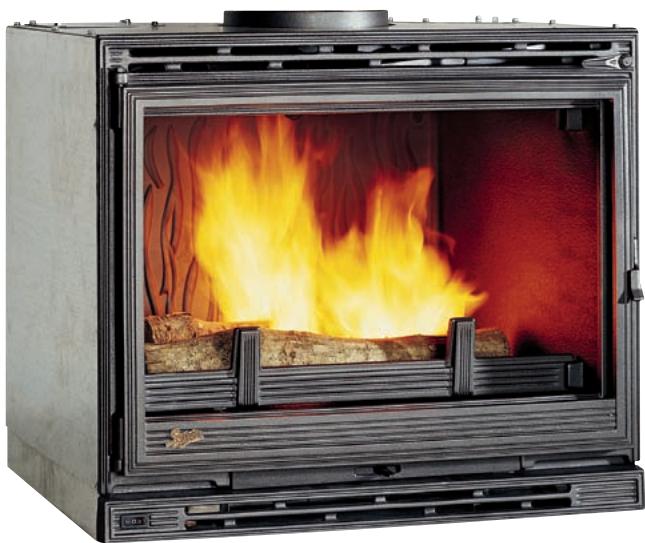

SORTIE

0 200

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72,90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:185kg (version de base)

suivant norme EN13229)

• CLAPET DE BUSE :

PORTE BATTANTE

La porte est bloquée sur fermeture lorsque le clapet est fermé

PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

Porte Seguin Deco Inox brossé

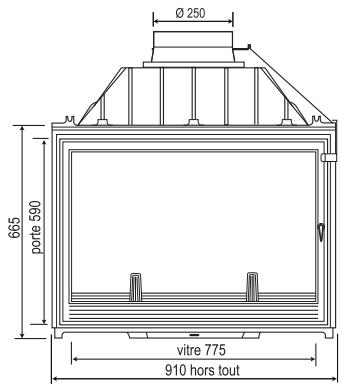

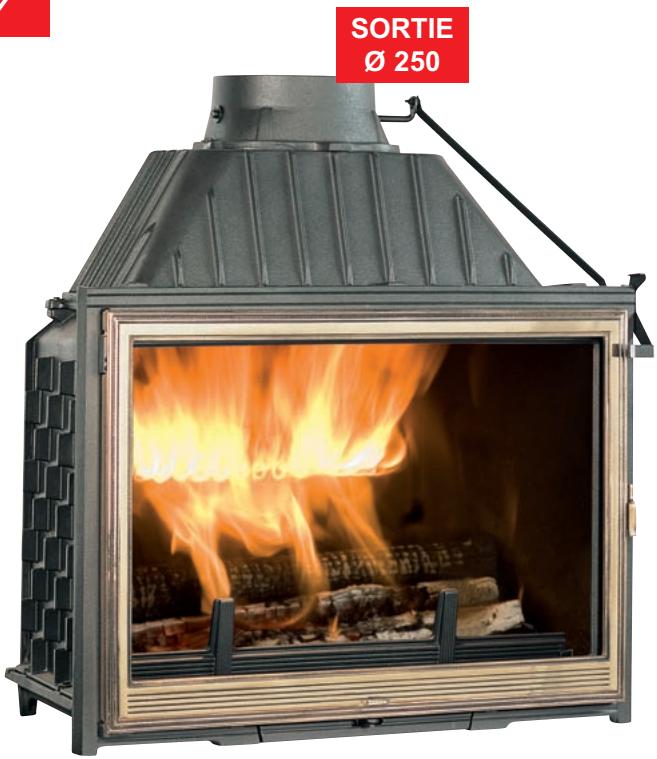

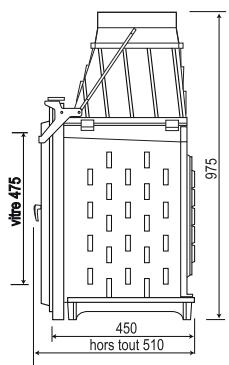

Code: F1300

Options :

• Porte-scamo-battante
• Convecteur
• Portefeuille laitonnée

ou nickelée

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 91 cm

Büches : 80 cm

Puissance nominale : 18 kW*

Rendement : 70.80%*

Double combustion (DAFS) : 20 kW*

Rendement (DAFS) : 76,60%*

Poids:230kg (version de base)

*Suivant norme EN13229

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modèle avec convecteur

Porte scamo-battante

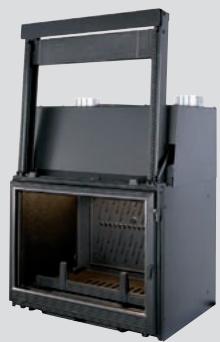

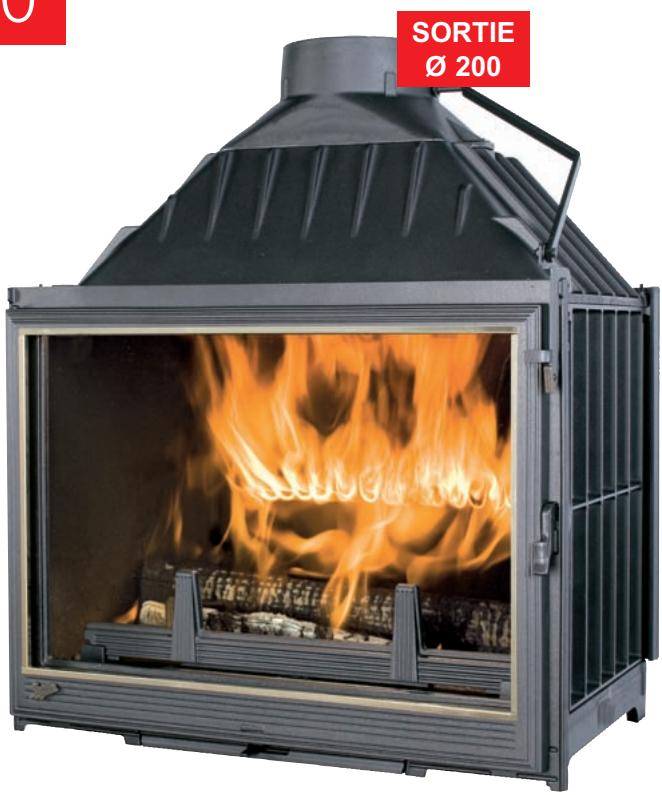

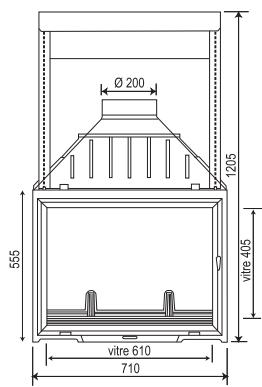

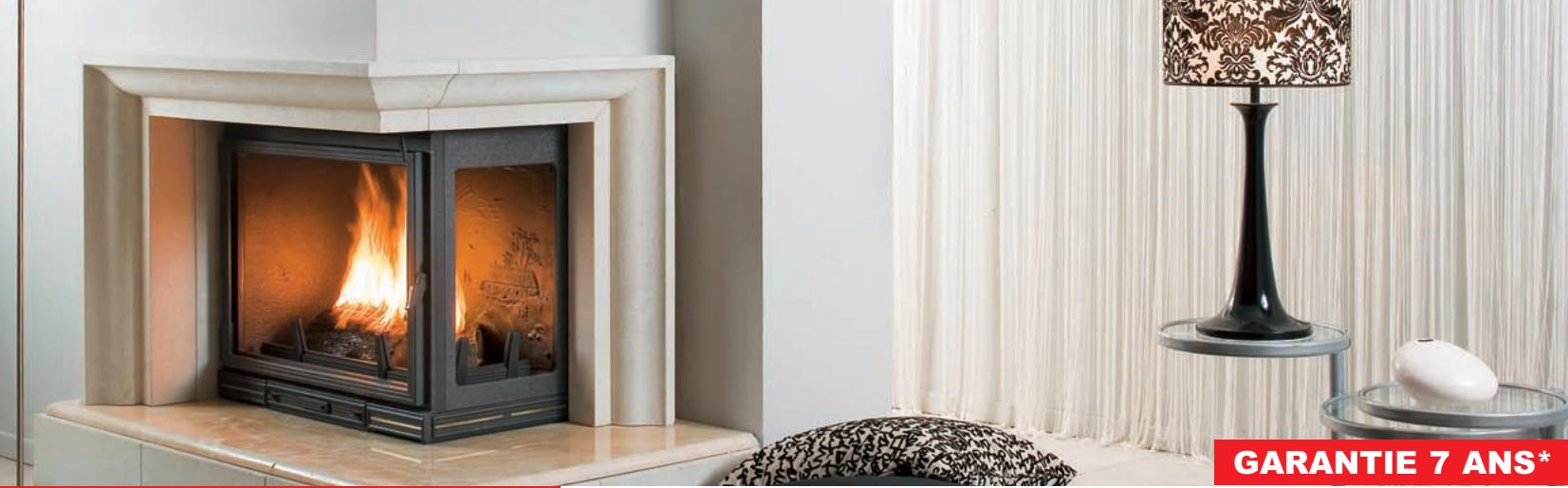

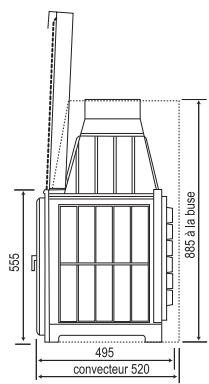

Multivision 7000

Code: F0700

Options :

• Porte scamo-battante

Convecteur

Liseré laiton ou

inox brossé sur porte

• Porte fonte laitonnée

ou nickelée

• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Büches:60cm

Puissance nominale: 15kW*

Rendement : 74.70%*

Double combustion (DAFS) : 17 kW*

Rendement (DAFS) : 76,20%*

Poids:180kg (version de base)

(suivant norme EN13229)

Ces valeurs s'appliquent au modèle de face.

• CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

Le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées. Angle droit ou gauche.

3 cotes vitres

Portes coulissantes et convecteur

Double face

4 faces

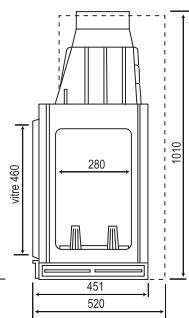

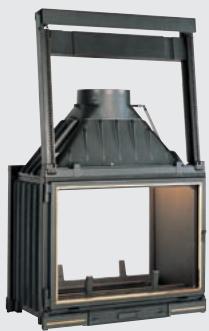

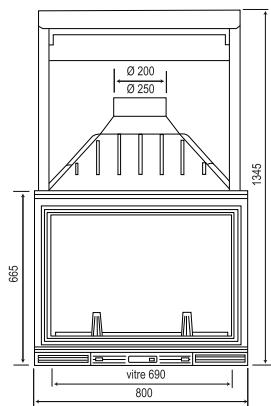

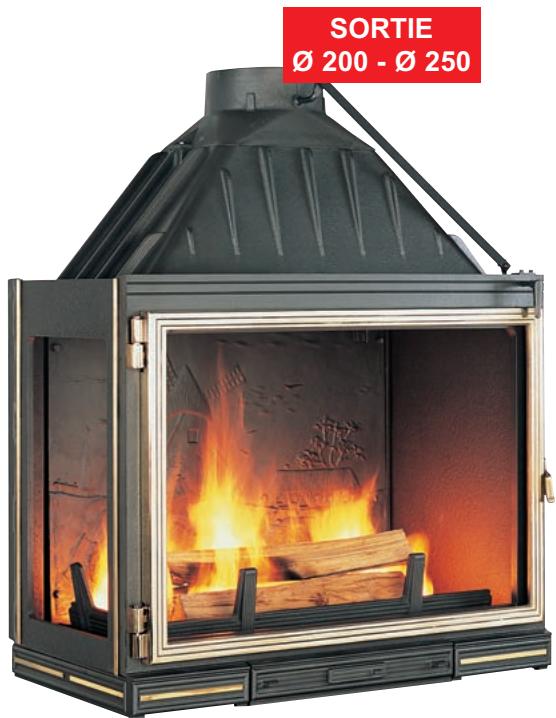

Multivision 8000

Code: F0800

Options :

• Porte escamotable-battante Convecteur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte

CLAPET DE BUSE : à obturation réglable - PORTE BATTANTE :

la porte est bloquée sur fermeture lorsque le clapet est fermé PORTE ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Façade 80 cm

Büches:70cm

Puissance nominale: 16kW*

Rendement : 72.90%*

Poids:230kg (version de base)

(suivant norme EN13229) Ces valeurs s'appliquent au modèle de face

Face

3 faces

4 faces

Convecteur

Double face - Escamotable

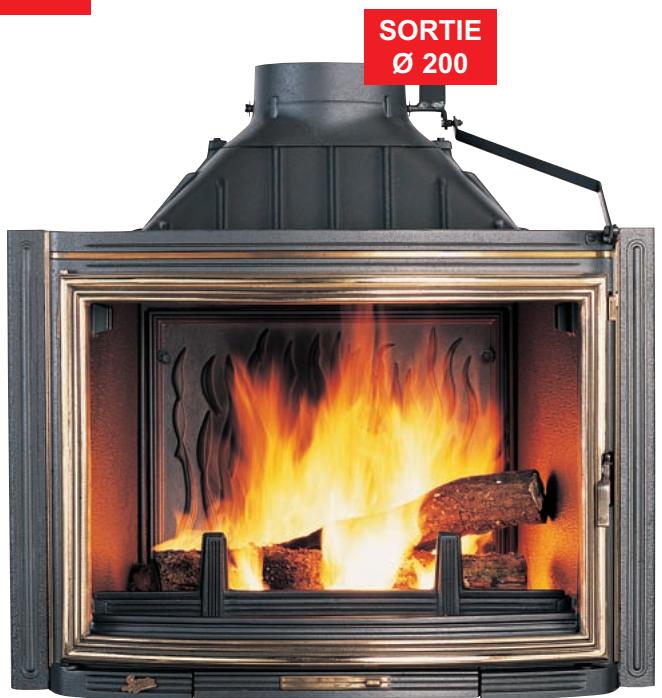

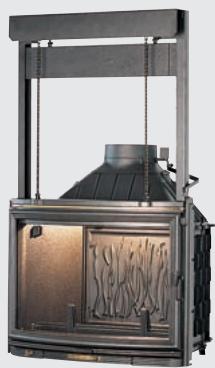

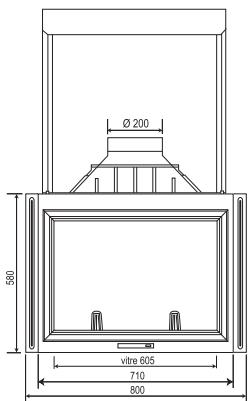

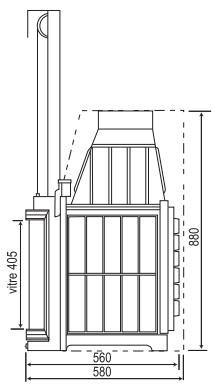

Pano 7

Code: F1500

Options :

• Porte scamo-battante

Convecteur

• Porte-fente laitonnée

ou nickelée

• Élargisseurs pour

façade 80 cm

Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DAFS) : 16 kW*

Rendement (DAFS) : 76,50%*

Poids : 150 kg (version de base)

suivant norme EN13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Avec convecteur

Porte scamo-battante

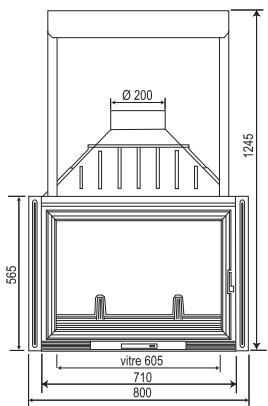

Code: F0900

Options :

inox brossé sur porte

• Porte fonte laitonnée ou nickelée
• Elargisseurs pour façade 80 cm
• Double combustion

CE FOYER PEUT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 ou 80 cm

Büches : 60 cm

Puissance nominale : 15 kW*

Rendement : 74,70%*

Double combustion (DASF) : 17 kW*

Rendement (DASF) : 75,90%*

Poids:200kg (version de base)

(suivant norme EN13229)

Ces valeurs s'appliquent au modèle de face

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Modulable de 1 à 4 faces vitrées

Angle droit ou gauche

Double face

Porte camo-battante

3 cotes vitres

4 faces

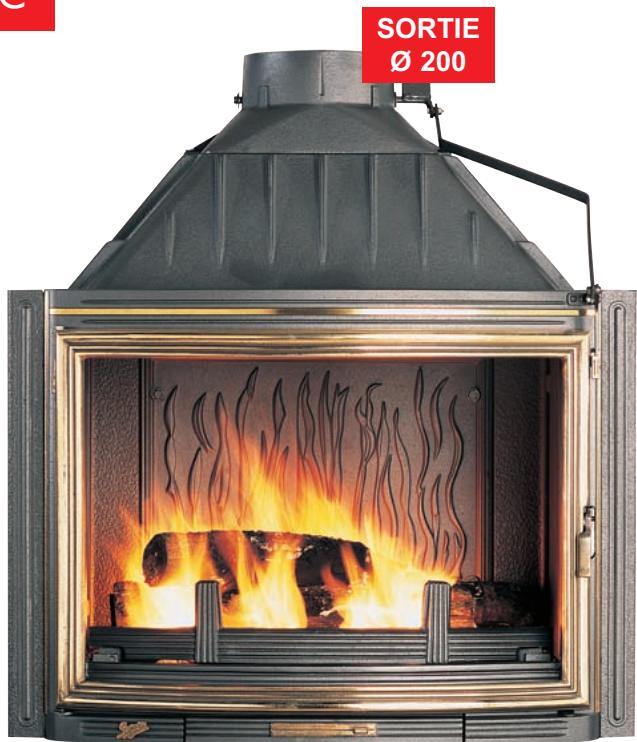

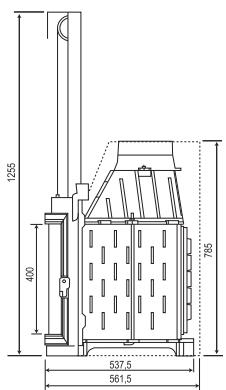

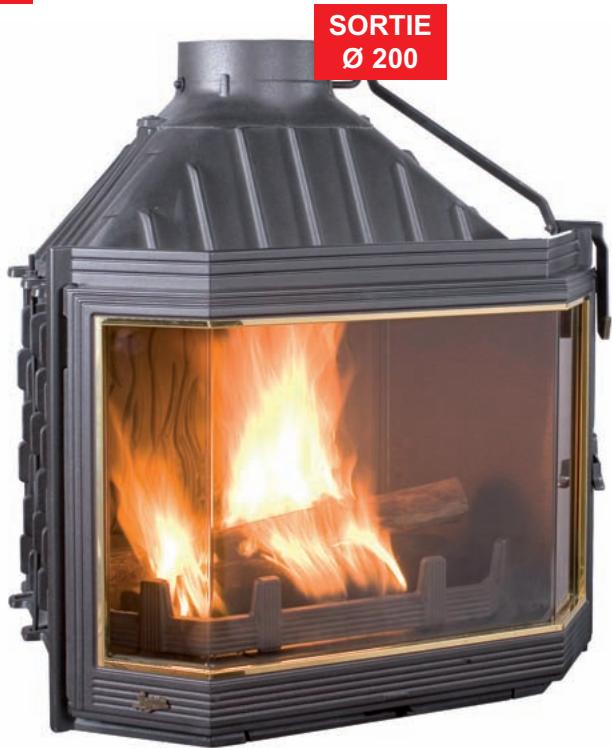

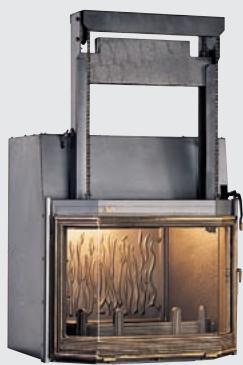

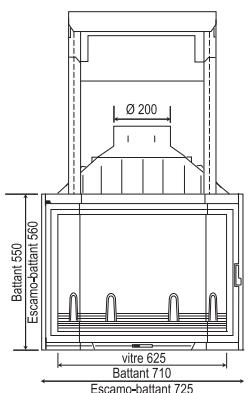

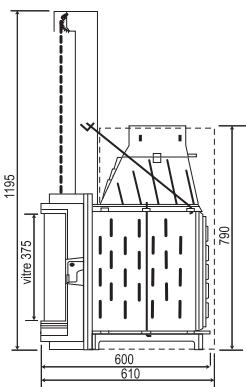

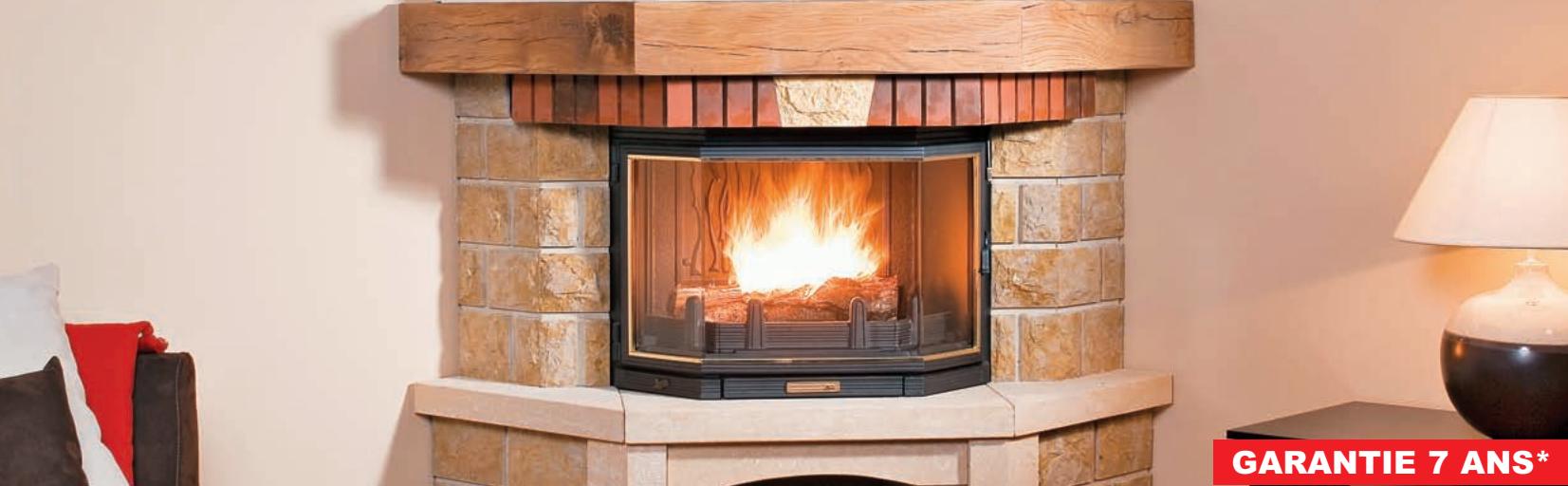

Hexa 7

Code: F1000

Options :

• Porte-fente laitonnée

ou nickelée

• Liséré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 71 cm

Buches : jusqu'à 55 cm

Puissance nominale : 14 kW*

Rendement : 73,10%*

Double combustion (DASF): 16 kW*

Rendement (DAFS) : 76,50%*

Poids:170kg (version de base)

suivant norme EN13229)

CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

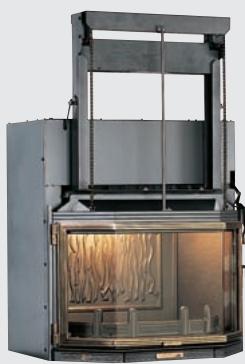

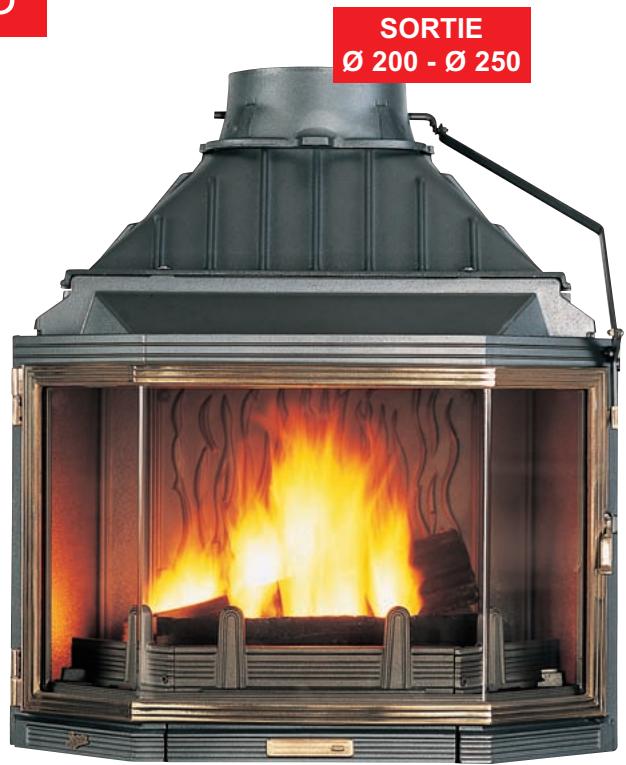

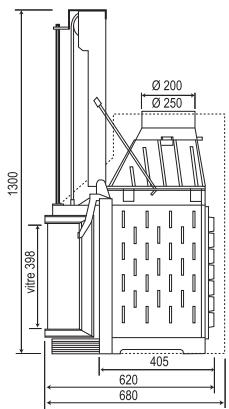

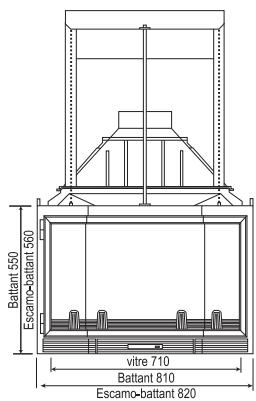

Hexa 8

Code: F1100

Options :

• Portes camo-battante Convecteur
• Porte fonte laitonnée ou nickelée Liseré laiton ou inox brossé sur porte
• Double combustion

CE FOYER POT RECEVOIR L'OPTION

DOUBLE COMBUSTION - (DAFS) - voir page 15

Façade 80 cm

Buches : jusqu'à 65 cm

Puissance nominale : 16 kW*

Rendement : 72.90%*

Double combustion (DAFS) : 18 kW*

Rendement (DAFS) : 75,90%*

Poids:215kg (version de base)

(suivant norme EN13229)

• CLAPET DE BUSE :

PORTE BATTANTE ET ESCAMO-BATTANTE

le clapet s'ouvre automatiquement au relevage et à l'ouverture de la porte

Porte scamo-battante et convecteur

SORTIE 200

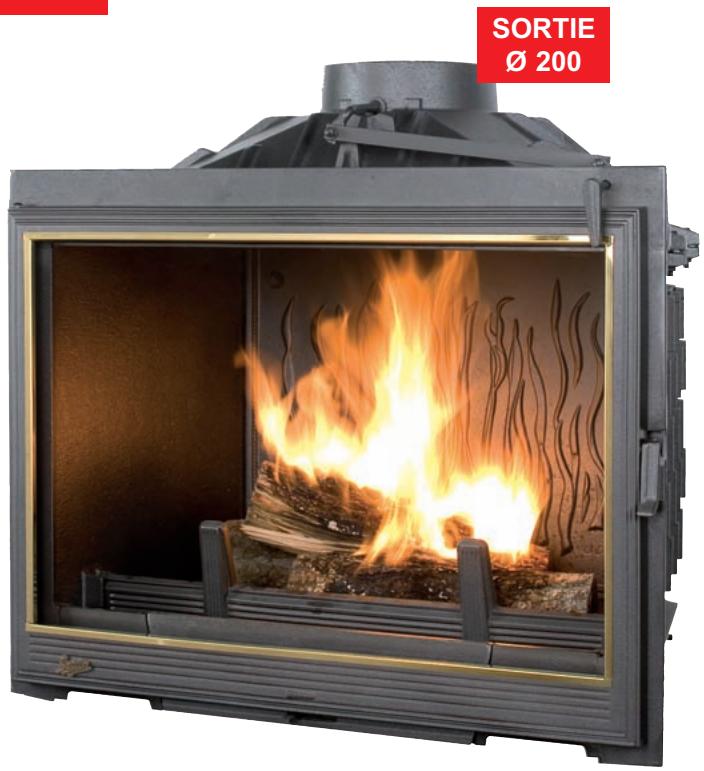

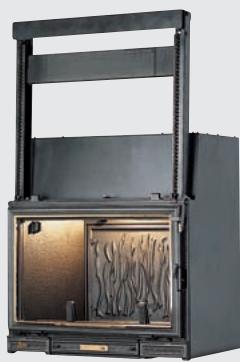

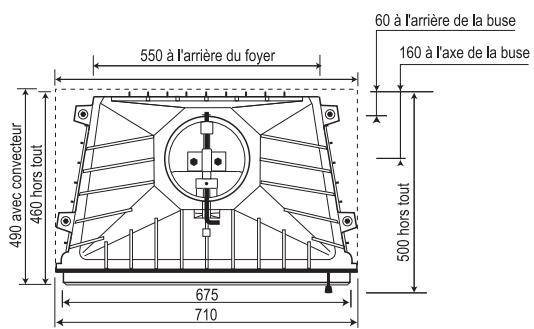

Code: F0510

Options :

Convecteur acier

Kit ventilation

Liseré laiton ou inox brossé sur porte

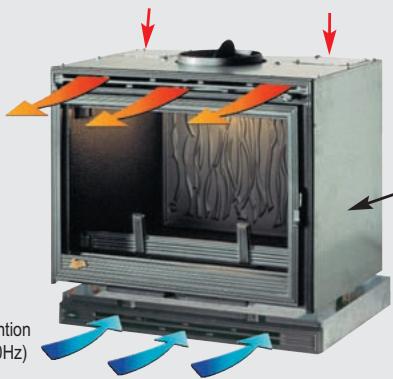

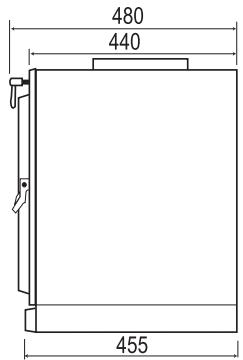

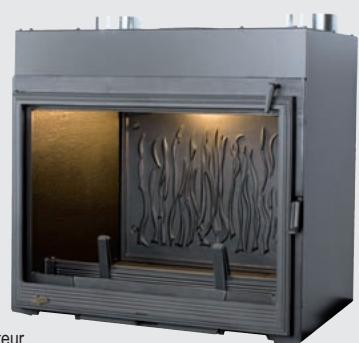

Foyer fonte nu

Foyer fonte avec convecteur acier et kit de ventilation

Façade 65 cm

Bûches : jusqu'à 50 cm

Puissance nominale : 10 kW*

Rendement : 73.40%*

(suivant norme EN13229)

Code F0510:

CLAPET DE BUSE: à obturation réglable - PORTE BATTANTE :

La porte est bloquée sur fermeture lorsque le clapet est fermé

Foyer fonte nu - sans convecteur - sans turbines

• Codes F 0510 + CV 51:

Foyer fonte avec convecteur acier (sans turbines)

• Codes F 0510 + CV 51 + KV 51:

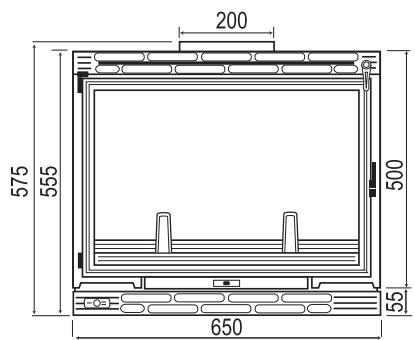

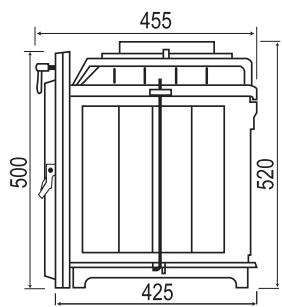

Foyer fonte avec convecteur acier et kit de ventilation

FOYER avec convecteur + KIT de ventilation

Commutateur 3 positions

• Arrêt 1ère vitesse: 60 m³/h
• 2ème vitesse : 126 m³/h

Grille amovible pour intervention sur le ventilateur (220V - 50Hz)

2 sorties 0 125

obstruées par 2 tampons

(manchettes de

raccordement à

commander à part)

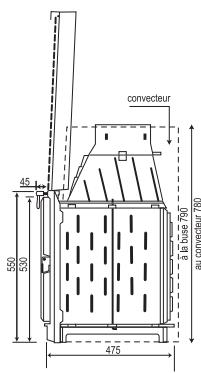

Convectiveur

Pour des raisons de sécurité, il est obligatoire

d'isoler le dessous de la poutre si celle-ci est

en matériel combustible.

Ne pas arrêter la ventilation pendant

le fonctionnement du foyer

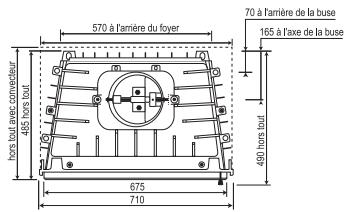

Poids:

• version de base : 105 kg
• avec convecteur : 111 kg version complète : 130 kg

La DOUBLE combustion.

(système exclusif et breveté)

BONUS PUISSANCE: + 2 kW RENDEMENT : 75/77%* (suivant modèle de foyer)

• Meilleures performances
• Plus de rendement
• Respect de l'environnement Vitre plus claire

FoyersCompatibles

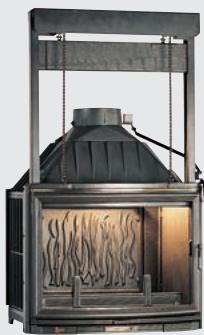

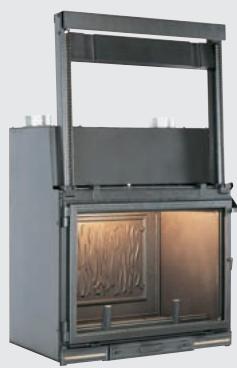

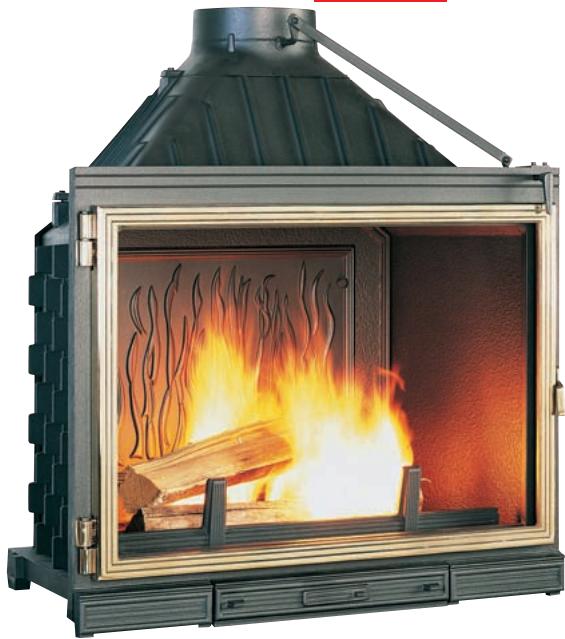

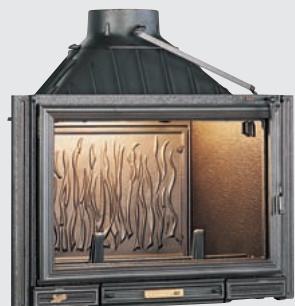

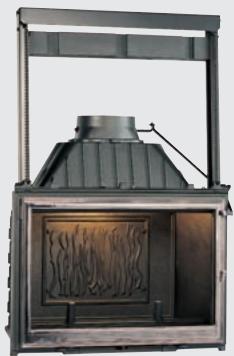

SUNFLAM 70 - EUROPA 7 - SUPER 8 - MULTIVISION 70 -

PANO 7 - PANORAMIC - HEXA 7 - HEXA 8

La combustion classique Schématiquement, la combustion s'effectue en plusieurs étapes :

• Phase primaire : qui correspond à l'inflammation du combustible, résultat un premier dégagement de chaleur + des fumées + divers gaz.
• Phase secondaire : un apport d'oxygène dans la chambre de combustion provoque l'inflammation de ces gaz qui dégagent un supplément d'énergie.

Ce principe est effectif sur l'ensemble des foyers fonte SEGUIN.

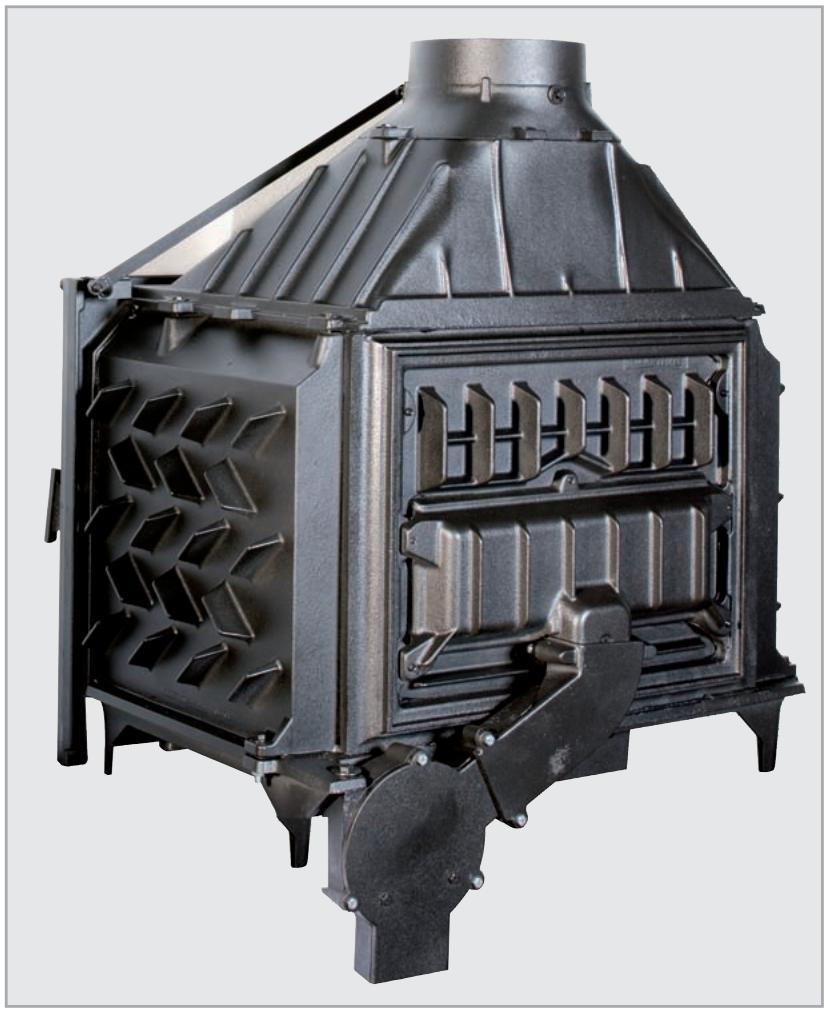

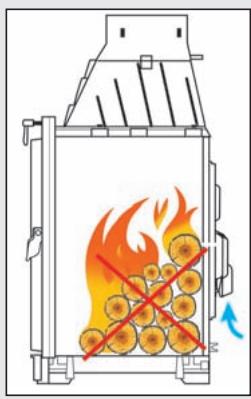

La combustion seconddaire

NOUVELLE GENERATION D'APPAREILS ENCORE PLUS PERFORMANTS

Le système breveté DAFS apporte une réponse encore plus efficace car l'apport en oxygène s'effectue à partir de jets d'air préchauffés idéalement positionnés à l'arrête de la chambre de combustion.

Le niveau de performances évolue encore pour approcher l'excellence : encore plus de rendement, économie de combustible et réduction des rejets pour le respect de l'environnement.

VITRE ENCORE PLUS CLAIRE Le comportement visuel est encore supérieur :

• La combustion est de toute valeur qualité (moins de résidus et de fumées).
• Grâce au flux d'air, la flamme est attirée vers l'arrière du foyer.

Utilisation recommandée

Utilisation non recommandée

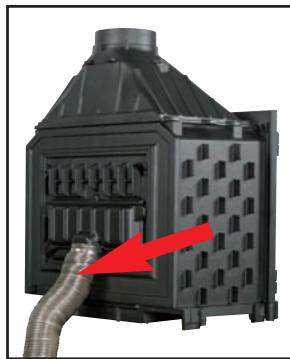

TRES IMPORTANT Dans le cas d'une installation avec un extracteur d'air chaud (Multichauf) UN RACCORDEMENT EXTERIEUR EST ABSOLUMENT OBLIGATOIRE (arrivée d'air de combustion) Ne pas fonctionner sans respecter ces conditions d'installation; risque d'aspiration des gaz de combustion (Gaine inox 080 + collier)

Regulateur d'arrivee d'air pour BILAN energetique optimum

OPTION adaptable sur double combustion

Fonctionnement avec connexion extérieure pour l'alimentation en air de combustion.

3 Positions :

1 - Allumage ou relai de combustion - 2 - Grande allure - 3 - Allure réduite

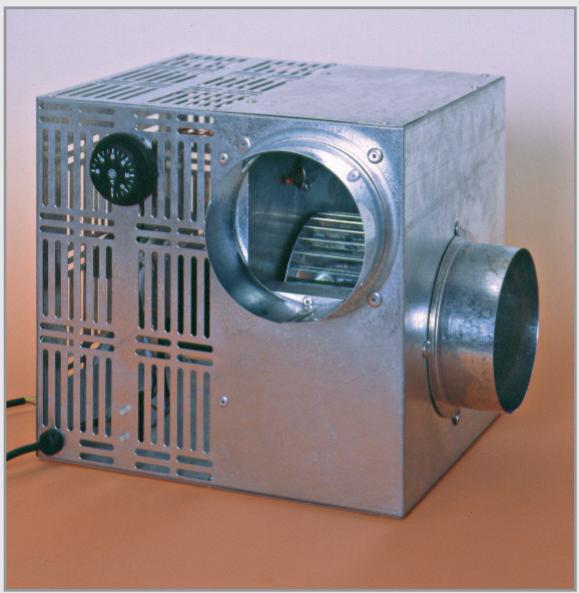

La distribution d'air CHAUD.

aspire et distribue la chaleur par le canal de gains calorifugées jusqu'aux bouches de sortie des différentes pièces à chauffer.

2 puissances : 400 m³/h - 600 m³/h

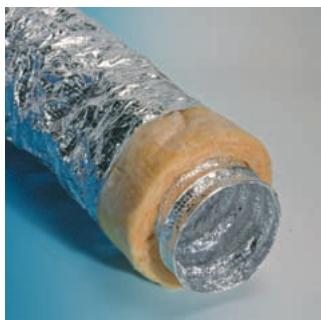

Gaine souple calorifugée

Bouche réglable de sortie d'air chaud

Les foyers dégagent une température élevée. L'installation doit être effectuée dans les règles de l'art, particulièrement en ce qui concerne l'isolation et les distances à respecter lors du montage par rapport aux matériaux inflammables. La responsabilité du fabricant est limitée à la garantie spécifiée sur les différentes fournitures composant les foyers. Il y a lieu de se conformer pour l'installation à la notice délivrée avec chaque appareil. Ces foyers sont conformes à la norme Européenne EN 13229.

DOIT OBLIGATOIREMENT ETRE INSTALLLE CONFORMMEMENT AU DTU 24-2.

Z.I. de Lhérat - 63310 Randan (France)

www.seguin.fr - [e-mail]

Votre vendeur conseil :
