MODE D'EMPLOI DLAN 200, DLAN 200, DLAN 500 DEVOLO

© 2010 devolo AG Aix-la-Chapelle (Allemagne)

Toutes les informations de ce manuel ont eted reigides apres une verification soigneuse, mais ne peuvent neanmoins garantir les caractetistiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserves le droit d'effectuer des modifications à des fins d'améliorations techniques.

Marken

HomePlug® est une marque déposée de HomePlug Powerline Alliance.

Linux® est une marque déposée de Linus Torvalds.

Ubuntu® est une marque déposée de Canonical Ltd.

Mac® et Mac OS X® sont des marques déposées de Apple Computer, Inc.

Windows® et Microsoft® sont des marques déposées de Microsoft, Corp.

dLAN, devolo et le logo devolo sont des marques déposées de devolo AG. Toutes les autres marques citées appartiennent à leurs propriétaires respectifs.

devolo se Reserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.

devolo AG

Charlottenburger Allee 60

52068 Aix-la-Chapelle

Allemagne

www.devolo.com

Aix-la-Chapelle, juin 2010

Contenu

1 Avant-propos 4

1.1 Merci de votre confiance! 4
1.2 Information sur cette documentation 4

2 Introduction 6

2.1 Que signifie dLAN ? 7
2.2 devolo voit vert 7
2.3 Avantages du dLAN 200 AVmini 8
2.4 Examples d'application 8

3 Mise en service 12

3.1 Contenu du coffret 12
3.2 Configuration système requise 12
3.3 Fonctions 13
3.4 Connexion du dLAN 200 AVmini 14

3.4.1 Mise à jour du microprogramme 15

3.5 Installation des logiciels 15

3.5.1 Logiciels pour Windows 15
3.5.2 Logiciels pour Mac OS X 16
3.5.3 Logiciels pour Linux (Ubuntu 8.10) 16

4 Sécurité dans le réseau dLAN 18

4.1 Crypter le réseau dLAN 200 AV par simple pression de bouton 18
4.2 Crypter le réseau dLAN 200 AV via Assistant de configuration dLAN 21
4.3 devolo Informer 25

5Annexe 26

5.1 Optimisation de la largeur de bande 26
5.2 Consignes de sécurité importantes 26
5.3 Elimination des anciens appareils 28
5.4 Conditions generales de garantie 28

1 Avant-propos

1.1 Merci de votre confiance!

Le dLAN 200 AVmini de devolo est le péripérisque réseau HomePlug idéal pour les applications exigeantes : Avec la vitesse de transmission de 200 Mbits/s max., chaque application Web gourmande en bande passante vous permet de goûter aux joies du multimédia sans restrictions. La fonction « Qualité de Service » (QoS) intégrée calcule le besoin en bande passante, optimise le flux de données et assure une excellente qualité des données, en particulier pour les transmissions vocales ou video. Que ce soit au bureau ou à domicile - les péripérisques tels que le modem, le routeur, la livebox ou l'ordinateur peuvent être interconnectés via l'interface Ethernet existante grâce au dLAN 200 AVmini. L'excellente portée de 300 mètres assure une flexibilité elevée.

1.2 Information sur cette documentation

Outre une petite introduction aux principes des thèmes « dLAN » et « Green IT » dans le chapitre 1 vous apprenez au chapitre 2 comment vous pouvezmettre en ser

vice le dLAN 200 AVmini avec succès. Le chapitre 3 décrit la configuration de votre réseau dLAN 200 AV. Les consignes de sécurité ainsi que nos conditions de garantie dans le chapitre 4 constituent la fin de ce manuel.

Description des symboles

Dans cette section, nous vous fournissons une description succincte des différents symboles et de leur signification.

Remarque très importante dont le non-respect peut entrainer des dommages.

Remarque importante dont il est recommandé de tener compte.

Informations supplémentaires et conseils sur les questions d'arriere-plan et sur la configuration de votre apparéil.

Si vous étés satisfait de votre dLAN 200 AVmini, découvertesusiñosothres produits qui vous simplifieront la vie avec les réseaux !

Nous espérons que vous aurez理論 à生存 ce manuel. Si vous aze d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrire à [e-mail]!

devolo dans Internet

Toutes les informations détaillées sur nos produits sont disponibles 24 heures sur 24 dans Internet à l'adresse www.devolo.com. Dans la zone de téléchargement, vous trouvez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.

Signalons aussi tout particulièrement les livres spécialisés de devolo au suje du réseau domestique. Ils contiennent de nombreuses informations de fond. Ils peuvent être téléchargés gratuite dans la zone Service & Support de notre site Web.

2 Introduction

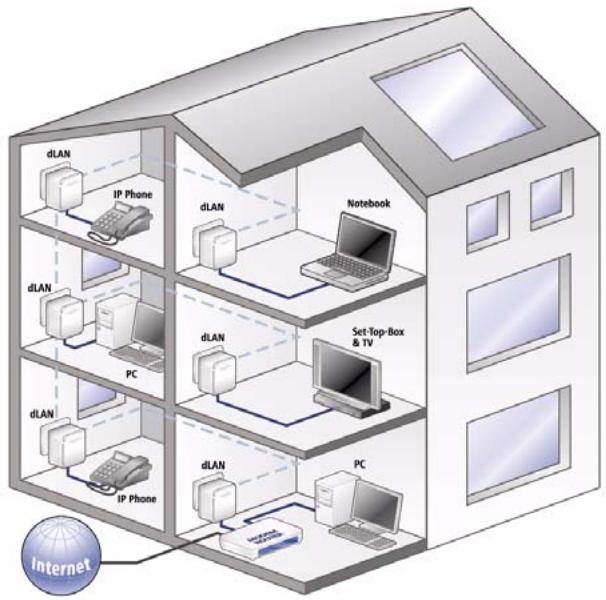

dLAN est une technologie intelligente et sûre avec laquelle vous pouvez facilement, rapidement et à un prix avantageux établier un réseau domestique via le secteur sans devoir effectuer un câblage cher et fastidieux au-paravant. En même temps, les performances et la faci

lité d'installation n'ont rien à envier aux méthodes traditionnelles.

Tout au contraire : dans les reseaux dLAN, vousatteignez actuellément des performances comparables à celles d'autres technologies LAN - mais l'installation est faite en deux temps trois mouvements !

2.1 Que signifie dLAN?

Dans dLAN (direct Local Area Network), le réseau de cables électriques posés dans les murs de la maison est utilisé pour transmettre les données entre les ordinateurs et les autres composants réseaux, connecté par adaptateurs correspondants. Chaque prise de courant murale devient alors un accès réseau. Pour transmettre les données, celles-ci sont transformées (« modulées ») et envoyées dans les cables électriques sous forme de signal. La technologie ultramoderne garantit que le courant électrique et le réseau de données ne se génent mutuellesment. dLAN est synonyme d'une interconnexion rapide et fiable. Les informations transmises sont cryptées automatiquement avec un mot de passée pour éviter qu'elles soient interceptées et lues.

2.2 devolo voit vert

Tous parlent des apparèils informatiques verts. devolo n'y est pas allé par quatre chemins : avec le mode d'économie d'énergie en série de ses adaptateurs réseau, l'entreprise laïse derrière elle de nombreux concurrents du secteur informatique. devolo s'était lancé sur cette voie longtemps avant que tout le monde parle du rechauffement planétaire et de la rarefaction des ressources.

Chez devolo, les concepteurs veillent depuis longtemps très exactement à la consommation de courant des adaptateurs dLAN. Finalement, un réseau devolo doit être non seulement comfortable, mais consommer aussi peu d'énergie que possible — surtout quand il n'est pas utilisé.

L'implementation du mode d'économie d'énergie breveté sur les adaptateurs prouve bien que les techniciens de devolo se préoccupent de l'efficience énergétique. Ce mode fait baisser la consommation d'énergie automatiquement plus de 60 pour cent quand les PC du réseau dLAN ou les périphériques raccordés sont éteints.

Le mode d'économie d'énergie des adaptateurs est bien plus qu'un tribut à la protection de l'environnement, il est un réel service rendu aux clients. La plupart des utilisateurs oublient régulièrement d'appuyer sur le bouton de mise en voille. Grâce à la technologie brevétée des adaptateurs de devolo, vous économisiez de l'électricité sans devoir y penser. Quand la consommation d'énergie diminue, le compteur tourne plus lentement - et chaque minute pendant laquelle l'adaptateur est en mode d'économie d'énergie signifié une économie d'argent.

Un adaptateur dLAN raccordé à l'ordinaire ne peut passer en mode d'économie d'énergie que si la carte réseau de l'ordinaire est également inactive. Si vous utilisez une carte réseau restant active malgré que l'ordinaire soit éteint, nous vous recommendons de brancher l'ordinaire sur un bloc multiprise muni d'un bouton marche/arrêt, afin que la carte réseau soit hors tension.

2.3 Avantages du dLAN 200 AVmini

Le dLAN 200 AVmini offre un taux de transfert de jusqu'à 200 Mbits/s et est ainsi idéal pour des applications exigeantes telles que le streaming video en HDTV, la téléphonie Internet et le haut débit. Connecté à une prise murale, il transforme presque instantanément l'installation électrique de la maison en un réseau informatique à haut débit. Le tout avec un transfert optimal et une sécurité des données maximale grâce au cryptage performant AES 128 bits. Le mode d'économie d'énergie breveté fait baisser la consommation d'énergie automatiquement plus de 50% .

En appuyant sur le bouton de cryptage du dLAN 200 AVmini ou bien à l'aide de l'Assistant de configuration dLAN le cryptage peut être activé individuellement. Que ce soit au bureau ou à domicile - les péripériques tels que le modem, le routeur, la livebox ou l'ordinateur peuvent être interconnectés via l'interface Ethernet existante grâce au dLAN 200 AVmini. L'excellente portée de 300 mètres assure une flexibilité elevée.

2.4 Exemples d'application

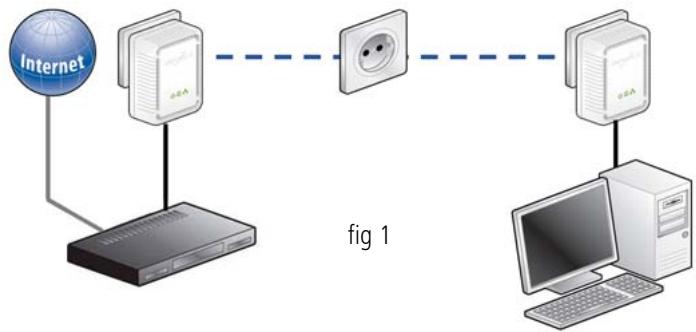

Solution poste de travail individuel Internet (fig 1)

Poste de travail avec accès à Internet via un modem DSL (interface réseau)

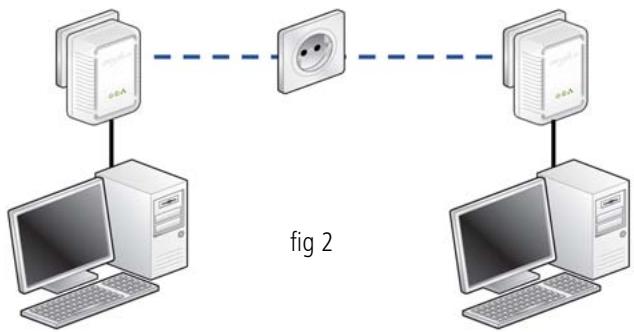

Mise en réseau de deux postes de travail (fig 2)

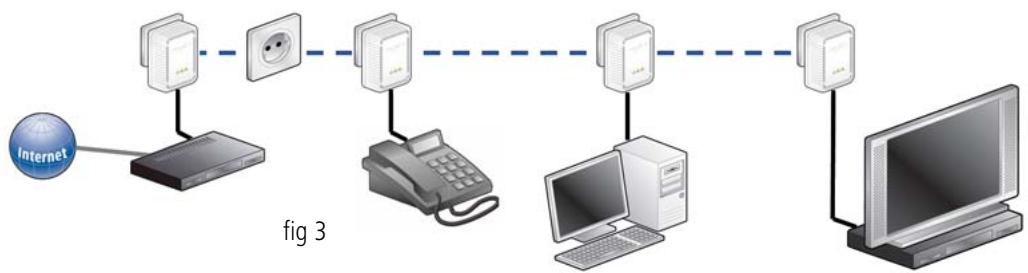

Solution multipostes pour la connexion à Internet (fig 3)

Mise en réseau des applications téléphone IP, IP-TV et Internet grande vitesse avec accès à Internet via un modem-routeur DSL

3 Mise en service

Dans ce chapitre vous apprenez tout ce qu'il faut savoir sur la mise en service de votre dLAN 200 AVmini. Nous décrivons les fonctions ainsi que le raccordement du dLAN 200 AVmini. Nous vousprésentons brievement par ailleurs le logiciel devolo fourni et nous vous guidons ensuite à travers son installation.

3.1 Contenu du coffret

Avant d'installer votre dLAN 200 AVmini, vérifie que tous les composants faisant partie du produit sont bien dans le coffret :

Single Kit:

dLAN 200 AVmini
Cable reseau
Instructions d'installation sur papier
CD comptant les logiciels et la documentation en ligne

ou

Starter Kit:

Deux dLAN 200 AVmini
Deux câbles réseau
Instructions d'installation sur papier

CD相當 leslogicielsetladocumentation en ligne

ou

Network Kit:

Trois dLAN 200 AVmini
Trois cables reseau
Instructions d'installation sur papier
CD comptant les logiciels et la documentation en ligne

devolo se reserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

• Systèmes d'exploitation: Windows XP (32 bit), Windows Vista Home Premium (32 bit/64 bit), Windows 7 Home Premium (32 bit), Linux (Ubuntu 8.10), Mac OS X et tous les systèmes d'exploitation compatibles réseau

Raccordement au réseau

Attention,Vote ordinateur ou l'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.

Notez que les apparciels dLAN comme devolo dLAN duo (14 Mbits/s) et devolo dLAN Highspeed Ethernet II (85 Mbits/s) peuvent etre utilisés avec des apparciels dLAN 200 AV (200 Mbits/s) dans le même réseau électrique mais qu'ils ne peuvent pas communiquer entre eux. Pourmettre en place un réseau dLAN 200 AV vous avez donc besoin de deux apparciels dLAN 200 AV (200 Mbits/s).Pour en savoir plus sur les réseaux dLAN ou dLAN 200, consultez notre site Web a www.devolo.com et selectionnez la zone Service & Support.

3.3 Fonctions

Le dLAN 200 AVmini possède 3 témoins lumineux (DEL) ainsi qu'un raccord au réseau et le bouton de cryptage :

Power

vert: Est allumé quand le dLAN 200 AVmini est opérationnel; clignote quand le dLAN 200 AVmini est en mode veille.

dLAN

vert : La connexion réseau permet le streaming HD video ; clignote pendant la transmission.

orange : La connexion réseau permet le streaming SD video etiaux en ligne ; clignote pendant la transmission.

rouge : La connexion réseau permet le transfert de fichiers et l'accès à Internet ; clignote pendant la transmission.

Ethernet

vert : Une connexion 100 Mbits/s ou 10 Mbits/s au réseau Ethernet est établie ; clignote pendant la transmission des données.

Raccordement au réseau

Permet de relier le dLAN 200 AVmini à un ordinateur ou à un autre périphérique réseau via le cable réseau fourni.

Bouton de cryptage

Cryptage des données par simple pression de bouton; Pour le fonctionnement du bouton de cryptage, consultez le chapitre 4.1 Crypter le réseau dLAN 200 AV par simple pression de bouton.

Veilles à ce que tous les apparèils dLAN 200 AV que vous pouze ajouter dans le réseau soit branchés dans une prise murale. Un apparéil dLAN 200 AV passes au bout de quelques minutes en mode veille si aucun apparéil réseau en circuit (p. ex. ordinateur) n'est connecté à l'interface réseau. En mode veille on ne peut acceder à l' apparéil dLAN 200 AV via le réseau élec. Dès que l' apparéil réseau connecté à face réseau (par exemple l'ordinateur) ne nouveau mis sous tension, votre ap-dLAN 200 AV est également accessible réseau electrique.

3.4 Connexion du dLAN 200 AVmini

Dans ce paragraphe nous vous montrons comment vous pouvez connecter le dLAN 200 AVmini à un ordinateur ou à un autre apparéil réseau.

3.4.1 Mise à jour du microprogramme

Si vous voulez utiliser un dLAN 200 AVmini et des adaptateurs dLAN 200 AV un peu plus ancients parallèlement dans un réseau, veuillezCOMMencer parmettre à jour le micrologiciel de ces apparereils dLAN 200 AV. Pour cela connectez chaque apparéil dLAN 200 AV à l'ordinateur et insérez le CD ROM fourni dans le lecteur de CD.

Si la fonction Exéciution automatique est active sur voiture ordinateur, l'installation commence automatique. Sinon, ouvre le repertoire avec l'explorateur Windows : cliquez sur Demarrer avec le bouton droit de la souris et selectionnez Explorer dans le menu contextual. Sélectionnez votre lecteur de CD-ROM. Exécutez ensuite l'assistant d'installation manuellement.

Dans le menu Installer le dLAN 200 AVmini, selec tionnez la commande Mise a jour du microprogramme des produits dLAN 200 AV pour executer la mise a jour du micrologiciel. Pour finir on peut raccorder a nouveau l'appareil a sa place habituelle. Vous trouverez le logiciel de mise a jour dans la zone de telecharge ment de notre site Web www.devolo.com.

① Connectez le dLAN 200 AVmini par l'intermédiaire du cable réseau ci-joint à un raccord réseau de votre ordinateur en circuit ou à un autre apparéil réseau.
(2) Branchez le dLAN 200 AVmini dans une prise disponible.

Evitez d'utiliser des rallonges multipres. Les signaux dLAN passent mal dans les multipres. Choisissez juste une prise murale.
③ Une fois que vous avez raccordé au moins deux adaptateurs dLAN 200 AVmini comme décrit, votre réseau dLAN 200 AVmini est deja établi. Pour sécuriser maintainant votre réseau dLAN 200 AV, continuez par la configuration de votre réseau. Lisez à cet effet les instructions dans le chapitre 4 Sécurité dans le réseau dLAN.

3.5 Installation des logiciels

3.5.1 Logiciels pour Windows

A l'aide de l'assistant d'installation ne peut installer les composants logiciels suivants pour le fonctionnement de l'adaptateur sous le système d'exploitation Windows :

L'Assistant de configuration dLAN de devolo permit de crypter individuellement le réseau dLAN 200 AV.
Le logiciel devolo Informer peut trouver des adaptateurs dLAN 200 AV dans le réseau dLAN 200 AV et afficher les informations de ces perti-phériques.

Pour installer les logiciels, insérez le CD-ROM fourni dans le lecteur de CD de l'ordinateur. Si la fonction Exécution automatique est active sur votre ordinateur, l'installation commence automatiquement. Sinon, ouvrez le repertoire avec l'explorateur Windows : cliquez sur Demarrer avec le bouton droit de la souris et selectionnez Explorer dans le menu contextual. Exécutez ensuite l'assistant d'installation manuellement.

Au cours de l'installation, vous pouvez indiquer si vous pouze installer tous les composants (Installation standard), ou seulement les composants choisis (Installation personalisée).

Afin de pouvoir exploiter de façon ideale les fonctionnalités de vos apparèils, nous vous recommendons l'installation complète de toutes les applications.

Une option supplémentaire vous permet d'indiquer si vous acceptez d'envoyer à devolo les informations sur les performances atteintes par votre adaptateur

dLAN 200 AVmini. Les données envoyées à devolo complément des données de performance des périhériques dLAN 200 AV. Ces informations sont anonymises et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits. Vous pouvez exécuter les applications installées dans le menu Demarrer Tous les programmes devolo.

3.5.2 Logiciels pour Mac OS X

Dans le repertoire software mac vous trouvez le logiciel de configuration dLAN.

3.5.3 Logiciels pour Linux (Ubuntu 8.10)

Dans le réseau software linux vous vous trouverez le logiciel de configuration dLAN.

4 Sécurité dans le réseau dLAN

Pour protéger votre sphère privée dans le réseau dLAN 200 AV, la transmission des données est sécurisée via le réseau électrique. Nous vousprésentons ci-dessous les possibilités pour le cryptage des données - simplement par pression du bouton de cryptage ou à l'aide de l'Assistant de configuration dLAN.

Respectez le principe suivant lors duchioix de la méthode de cryptage :

• Dans les réseaux dLAN 200 AV où tous les apparèils dLAN 200 AV possèdent un bouton de cryptage, le cryptage individuel des données fonctionne après une simple pression sur le bouton.
• Dans les réseaux dLAN 200 AV dans lesquels coexistent des apparèils avec et sans bouton de cryptage, le cryptage doit être configuré à l'aide de l'Assistant de configuration dLAN.

4.1 Crypter le réseau dLAN 200 AV par simple pression de bouton

Pour crypter un réseau dLAN 200 AV dans lequel tous les apparèils dLAN ont un bouton de cryptage, appuyez simplement sur ce bouton. En appuyant sur ce

bouton, votre réseau dLAN 200 AV est sécurisé au moyen d'un mot de passer aléatoire.

Une configuration n'est pas possible en mode veille.

Nous décrivons ci-dessous la façon exacte de procéder à l'aide des différents scénarios de réseau possibles :

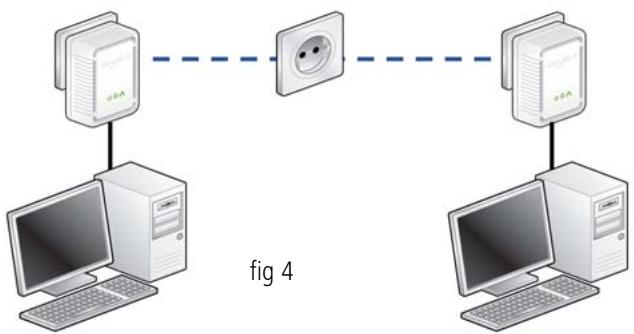

Cryptage d'un nouveau réseau dLAN 200 AVmini avec deux adaptateurs dLAN 200 AVmini (fig 4)

Après avoir réussi à connecter les deux adaptateurs dLAN 200 AVmini, appuyez-en l'espace de 2 minutes - sur chacun des boutons de cryptage pendant 1 seconde.

Terminé ! Notre réseau dLAN 200 AV est maintainant protégé contre les accès non autorisés.

Elargir le réseau dLAN 200 AVmini existant avec un nouveau dLAN 200 AVmini (fig 5)

Si vous réseau dLAN 200 AVmini existant est déjà sécurisé à l'aide du bouton de cryptage, vous pouvez continuer de la même manière pour intégrer d'autres adaptateurs. ÀpRES avoir connecté avec succès le nouveau dLAN 200 AVmini, appuyez — en l'espace de 2 minutes — d'abord sur le bouton de cryptage (1 seconde) d'un adaptateur du réseau existant et puis sur le bouton de cryptage (1 seconde) du nouveau dLAN 200 AVmini.

Terminé ! Le nouveau dLAN 200 AVmini est intégre dans votre réseau. Pour intégreer d'autres adaptateurs

dLAN 200 AVmini dans votre réseau,procédez comme nous venons de le décrire.

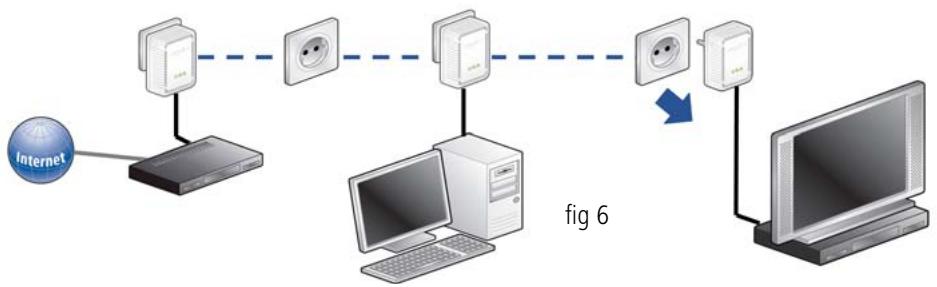

Supprimer dLAN 200 AVmini d'un réseau (fig 6)

Pour supprimer un dLAN 200 AVmini d'un réseau existant, appuyez pendant au moins 10 secondes sur le bouton de cryptage de l'adaptateur correspondant. Cet apparéil recoit un nouveau mot de passer aléatoire

et est ainsi exclu de votre réseau. Pour l'intégrer ensuite à un autre réseau dLAN 200 AVmini, procédez comme déscrit ci-dessus, selon que vous pouze créé un nouveau réseau ou en élargir un déjà existant.

4.2 Crypter le réseau dLAN 200 AV via Assistant de configuration dLAN

Si vous utilisez des apparciels dLAN 200 AV (sans bouton de cryptage), le cryptage de données peut uniquement etre garanti via l'Assistant de configuration dLAN. Veuillez dans ce cas actualiser tout d'abord le microprogramme (voir le chapitre 3.4.1 Mise a jour du microprogramme) de ces apparciels dLAN 200 AV.

Après l'installation des logiciels devolo, vous trouze le Assistant de configuration dLAN dans le dossier Dé-marrer Tous les programmes devolo, ou sont également accessibles dans le menu Periphérique Exécuter l'Assistant de configuration dLAN dans le devolo Informer.

Avant de poursuivre, nous vous recommendons de no-ter les ID de sécurité de tous les adaptateurs dLAN sur papier. Ce numero unique de chaque adaptateur dLAN se trouve sur l'etiquette du boitier. Il est constitué par quatre groupes de quatre lettres séparés par un tiret (par exemple ANJR-KMOR-KSHT-QRUV). Assurez-vous aussi que tous les adaptateurs dLAN soient branchés dans une prise murale et reliés à un ordinateur ou un périphérique réseau.

Si I'Assistant de configuration dLAN ne peut pas trouver un adaptateur dLAN dans votre réseau bien qu'il soit effectivement branché dans une prise murale, veuillage lore les notes sur l'optimisation de la largeur de bande dans I'Annexe.

La configuration de votre réseau dLAN à l'aide de l'assistant de configuration se fait en trois étapes :

Chercher l'adaptateur local

Après le démarrage, l'assistant commence par rechercher l'adaptateur dLAN connecté directement à votre ordinateur.

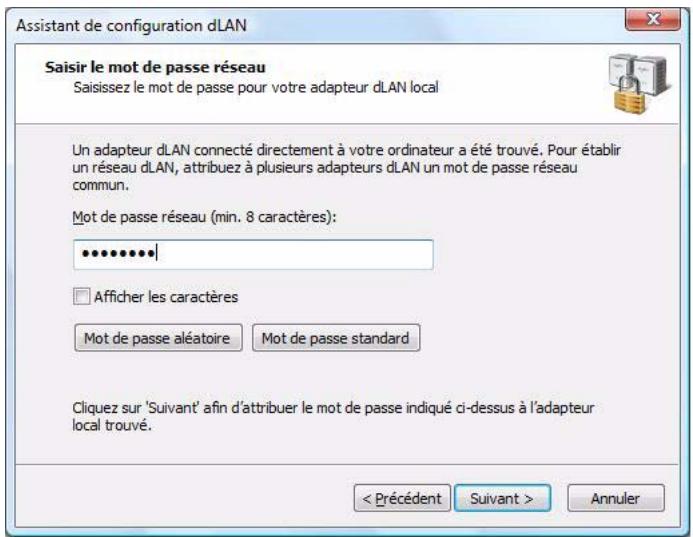

Entrer le mot de passer réseau (fig 7)

Si l'adaptateur dLAN auquel le PC accede directement a eté trouvez, vous pouvez désir un mot de passer réseau valable pour cet adaptateur et pour tous les adapteurs suivants indiqués dans votre réseau à domicile.

Vouaves lechoixentrevoitrmotdepassepersonnel, unmot de passalelatoireetlemotdepassstandard. Pourutiliserunmotdepassepersonnelavecau moins 8caracteresde longueur,intrez-le danslechamp de saisieMot de passereseau(min.8caracteres).Vous pouvezaussiappuyer surleboutonMotdepassalatoirepourattribuerm automatiquementunmotde

passe très sûr. Pour rétablit le mot de passer par défaut fixé en urine, appuyez sur le bouton Mot de passestandard. Normalement, l'affichage du mot de passer

est masqué pour des raisons de sécurité. Si vous poulez dire le mot de passer dans le champ de saisie, activez l'option Afficher les caractères.

fig 7

Le mot de passer standard est « HomePlugAV ». En attribuant un mot de passage spécifique à un adaptateur choisi, vous excluez cet adaptorateur du reste du réseau dLAN.

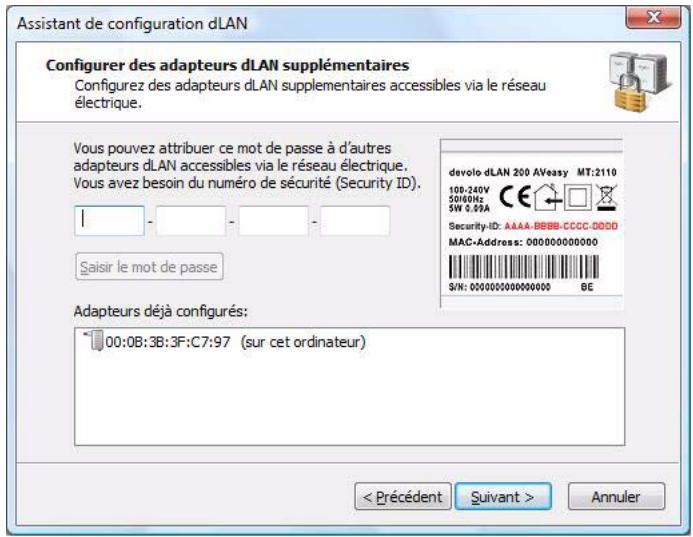

Configurer des adaptateurs dLAN additionnels (fig 8)

Après avoir configuré l'adaptateur dLAN local, vous pouvez attribuer le mot de passer dLAN fixé dans l'étape précédente à d'autres adaptateurs dLAN se trouvant dans le réseau électrique afin de former un réseau informatique fermé.

Vous avez besoin à cet effet des nombres de sécurité à 16 caractères de tous les adaptateurs. Ces codes se trouvent sur une étiquette du boitier. Entrez ces codes l'un après l'autre sans trait d'union dans les quatre champs de saisie, puis confirmez-les en appuyant sur le bouton Saisir le mot de passer. Si le nombre de sécurité est correct et si l'adaptateur est accessible dans le réseau électrique, il est ajoute dans la liste des adaptateurs déjà configurés.

Quand vous exécutez l'Assistant de configuration dLAN après l'installation initiale, par exemple pour intégrer un nouvel adaptateur supplémentaire dans le réseau, l'application se rappelle des adaptateurs et des numérodesécurities utilisés si vous les avez protégés en utilisant un mot de passer personnel ou par le mot de passer standard. Dans ce cas, il n'est pas nécessaire de saisir les adaptateurs une nouvelle fois.

Si le réseau a toutfois eté crypté avec le mot de passer aléatoire, vous nevez déclarer une nouvelle fois tous les adaptateurs dLAN déjà configurés en entrant une nouvelle fois le nombre de sécurité avant de pouvoir intégrer un nouvel adaptorateur dans le réseau.

fig 8

Votre réseau dLAN est complat des que vous avez entre les nombres de sécurité de vos adaptateurs dLAN. Tous les ordinateurs et les autres appareils réseau reliés aux adaptateurs par cable devraient pouvoir communiquer entre euxs dans le réseau.

4.3 devolo Informer

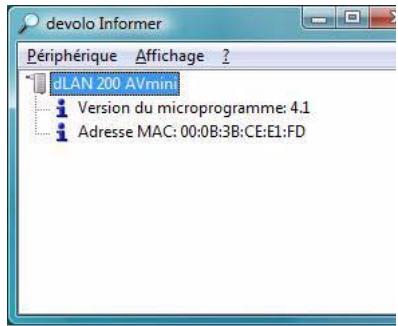

L'application devolo Informer detecte tous les adaptateurs dLAN à portée dans un réseau domestique et affiche les propriétés des péripériques. Àpres l'installation des logiciels devolo, vous trouvez cette application dans le menu Demarrer Tous les programmes devolo. Pour commencer, devolo Informer scrute le réseau domestique et affiche tous les apparêls dLAN déetectés. Ceci peut durer un instant. Tous les adaptateurs trouvés sont affichés dans la liste avec leur nom et leur adresse MAC. En plus, la version du microprogramme est également affichée ainsi que la vitesse de transmission entre les adaptateurs quand la connexion dLAN est active. En règle générale, devolo Informer actualise automatiquement la liste des apparêls dLAN trouvés. Si des adaptateurs ajoutés récemment ne figurent pas dans la liste, mettez la liste à jour en appuyant sur la touche F5 ou dans le menu Affichage.

Par l'intérimédiaire du menu Périphérique ou du menu contextuel que vous pouvez appeler en cliquant avec le bouton droit de la souris sur le nom d'un apparéil dLAN affché, vous pouvez renomer l'adaptateur ou démarrer l'Assistant de configuration dLAN.

Le menu Affichage Options... you permit d'in-diquer si tous les adaptateurs dLAN dans le réseau

doivent échanger entre eux automatiquement leurs informations de configuration. Vous pouvez aussi indiquer si les données de performance de transfert des adaptateurs dLAN doivent etre transmises à devolo. Les données envoyes à devolo comprnent des données de performance des péripériques. Ces informations sont anonymisées et utilisées exclusivement à des fins statistiques. En nous envoyant ces données, vous nous aidez à continuer d'améliorer nos produits.

5 Annexe

La plage de tension autorisée pour l'exploitation de l'appareil et la consommation d'énergie sont indiquées sur l'étiquette au dos de l'appareil.

• Branchez les appareils dans des prises différentes et évitez d'utiliser le même bloc multiprises.

5.2 Consignes de sécurité importantes

Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre l'appareil en service et de les conserver pour pouvoir les consulter ultérieurement.

Le produit ne doit pas etre ouvert. Aucune piece requérant un entretien de la part de l'utilisateur ne se trouve a I'intérieur du produit.

N'essayez pas d'entretenir vous-même le produit mais adressez-vous exclusivement à du personnel qualifié pour sa maintenance ! Il y a un risque d'électrocution !

Utilisez le produit uniquement dans un local sec.
Pour le branchement de l'appareil, utilisez tous jours le cable réseau fourni.
N'introduisez aucun objet dans les ouvertures du produit.
Pour couper l'alimentation du produit, débranche la prise.

La déclaration de conformité CE relative à ce produit est indiquée sur le CD produit fourni, sous CE. Vous pouvez télécharger toute autre information technique depuis le site internet www.devolo.com dans la zone de téléchargement.

5.1 Optimisation de la largeur de bande

Pour exclure de prime abord d'eventuelles sources de parasitage, nous vous recommendons de respecter les «règles de connexion» suivantes :
Evitez dans la mesure du possible d'utiliser des blocs multiprises pour la connexion. Les signaux dLAN passent mal dans les multiprises. Choisissez plutôt des prises murales.
Veillez par ailleurs à une séparation dans l'espace, l'ordinateur pouvant perturber l'adaptateur.

N'exposez pas le produit au rayonnement direct du soleil.
- Les fentes et ouvertures générées sur le boitantier de l'appareil seront à l'aération de l'appareil et ne doivent être ni obturées ni recouvertes.
Le produit ne doit pas etre place a proximite immediated' d'un radiateur.
Le produit devrait uniquement etre place a des endroits assurant une aération suffisante.
- Avant de nettoyer le produit, débranchez-le. Pour nettoyer l'appareil, n'utilise jamais de l'eau, des produits dissolvants, du benzène, de l'alcool ou autres produits nettoyants agressifs sous peine d'endommager son boîtier. Utilisez uniquement un chiffon humide.
Le produit doit uniquement etre exploite sur un reseau d'alimentation electrique correspondant aux specifications indiquees sur sa plaquette signaletique. Si vous n'etes pas sur du type de reseau d'alimentation electrique dont vous dispose, veuillez contacter votre revendeur ou votre fournisseur d'électricité.
- En cas de sinistre, débranchez le produit de l'installation électrique et adressez-vous au service après-vente. On parle de sinistre dans les cas suivants:

Le cable d'alimentation ou la prise sont endommagés.
Un liquide a ete deversé sur le produit ou des objets ont penetré dans l'appareil.
Le produit a ete exposé à la pluie ou mis en contact avec de I'eau.
Le produit ne fonctionne pas bien que toutes les instructions d'utilisation aient ete suivies à la lecture.
Le boîtier du produit est endommagé.

5.3 Élimination des anciens apparéils

Le symbole de poubelle barree qui se trouve sur l'appareil signifie que cet adaptateur est un apparéil électric ou électronique soumis à la réglementation allemande sur les apparéils électriques. Depuis le 24 mars 2006, ce type d' apparéil ne peut plus être éliminé avec les ordures menagères en Allemagne. Vous pouvez pour cela les déposer gratisient dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.

5.4 Conditions générales de garantie

Nous accordons ces conditions générales de garantie de devolo AG aux acheteurs de produits devolo. Elles complètent le droit à la garantie définir la loi, sous réserve des conditions suivantes:

1 Obj de la garantie

a) La garantie s'applique au produit livre et à ses composants. Les composants représentant des vices de fabrication ou de matière seront, au besoin de devolo, replacés ou réparés gratuitemment à condition qu'ils aient été manipulés correctement et que le mode d'emploi ait est respecté. En guise d'alternative, devolo se reserve le droit d'échéanger l'appareil défectueux par un apparéil de remplacement doté de fonctions et de

caracteristiques identiques. Les manuels et logiciels eventuellement fournis avec le matériel sont exclus de la garantie.

b) Les coûts des pieces et de main d'oeuvre sont à la charge de devolo AG; les frais de l'envoi du matériel défectueux à l'atelier de maintenance et/ou à devolo sont à la charge de l'acheateur.
c) La propriété des pieces remplaces est transférée à devolo AG.
d) Au-delà de la réparation et du remplacement des pieces défectueuses, devolo AG est autorisé à effectuer des modifications techniques (par exemple une mise à jour des logiciels microprogrammes) pourmettre l'appareil au niveau technologique actuel. Ceci n'entraîne pas de frais supplémentaires pour l'acquérér. La mise à niveau ne constitue pas pour autant un droit légitime de l'acquérér.

2 Durée de la garantie

La durée de la garantie accordée sur ce produit devolo est de trois années. La garantie prend effet le jour de la livraison du produit par le revendeur agréé devolo. Les prestations fournies par devolo dans le cadre de la garantie ne conduisent aucment à un prolongement de la durée de la garantie, et n'engendrent pas non plus une nouvelle garantie. La durée de garantie des pieces de rechange utilisées expire en même temps que la garantie du produit entier.

3 Modalités

a) Si des défauts survient pendant la période de garantie, l'acheteur doit faire valoroir son droit de garantie immédiatement, au plus tard 7 jours après l'apparition du defaulted.
b) Tout endommagement reconnaissable de l'extérieur (par exemple boitier endomagé) survenu lors du transport doit être signalé immidiatement à l'entreprise de transport ainsi qu' à l'expéditeur. Tout endommagement non décélable de l'extérieur doit être signalé immidiatement après constatation, au plus tard 3 jours après la livraison et par écrit à l'entreprise de transport ainsi qu' à l'expéditeur.
c) Le transport du produit défectueux vers le service quiTRAITE les droits de garantie, ainsi que son renvo après la réparation se font aux frais et aux risques de l'acheteur.

d) Les revendications dans le cadre de la garantie ne sont acceptées que si l'acheteur fournit une copie de la preuve d'achat. Dans certains cas, devolo se réserve le droit de demander l'original de la preuve d'achat.

4 Exclusion de la garantie

La garantie est exclue en particulier dans les cas suivants :

a) si l'étiquette portant le numéro de série a été retire,
b) en cas d'endommagement ou de destruction dans le cas de force majeure ou d'une autre influence hors du contrôle de devolo AG (p. ex. humidité, foudre, poussière ou autres influences extérieures),
c) en cas de stockage ou d'utilisation du produit non conforme aux conditions indiquées dans la Specification technique,
d) si les défauts sont dus à une mauvaise utilisation, en particulier si la description du système et le mode d'emploi n'ont pas été respectés,
e) si I'appareil a ete ouvert, reparé ou modifie par une personne qui n'en a pas ete charge par devolo,
f) si le produit présente des endommagements mécaniques, de chaque nature qu'ils soient,
g) si l'acheteur ne fait pas valeur son droit de garantie dans les déliés prévus par les articles 3a) ou 3b).

5 Erreurs de manipulation

S'il s'avere que le defaut du produit a ete provoque par du materiel defecteux d'un autre constructeur, par une erreur de logiciel, par une mauvaise installation ou manipulation, devolo se reserve le droit de facturer les frais de verification a l'acquereur.

6 Conditions complémentaires

En dehors des conditions mentionnées, l'acheteur n'aura aucun recours envers devolo AG.

a) Cette garantie n'établit aucun droit supplémentaire, en particulier le droit à rédhibition ou la prétenion à diminution. Toute réclamation de dommages-intérêts,quelle qu'en soit la

raison, est exclue. Cette garantie ne limite pas les droits de l'acquereur conformément aux lois sur la responsabilité produit, par exemple dans les cas de dommages corporels ou d'endommagement des objets personnels ou dans les cas de prémeditation ou de négligence grossière, dans lesquels devolo AG engage impérativement sa responsabilité.

b) En particulier, le remboursement d'un manque à gagner ou de dommages directs ou indirects sont exclus.
c) devolo n'engage aucune responsabilité pour la perte de données ou la recupération de ces données en cas de faute légere ou moyenne.
d) Dans les cas où devolo provoque la destruction de données avec prémeditation ou par négligence grossière, devolo engage sa responsabilité pour le rétablissement typique tel qu'il serait à réaliser en cas de creation régulière de copies de sauvegarde selon les mesures de sécurité déquates.
e) La garantie s'applique uniquement au premier acheteur et ne peut'être transférée à un tiers.
f) Pour toute contestation le tribunal de Aachen (Aix-la-Chapelle) est seul compétent, si l'acheteur est une personne exerçant une activités commerciale et en a tous les droits et obligation. Si l'acquérateur n'a pas d'attribution de jurisdiction en R.F.A. ou si son domicile ou son lieu de résidence habitual est transféré en dehors du champ d'application territorial de la R.F.A. après la conclusion du contrat, le tribunal du siege social de devolo est seul compétent. Ceci est valable également si le domicile ou le lieu de résidence habitual de l'acheteur n'est pas connu au moment de l'introduction d'une action.
g) La loi applicable est la loi de la République Fédérale d'Allemande. Le droit de l'ONU en matière d'achat n'est pas applicable.

Index

A

Assistant de configuration dLAN 21

B

Bouton de cryptage 14

C

Configuration système requise 12

Connexion de I' adaptateur 14

Consignes de sécurité importantes 26

Contenu du coffre 12

E

Élimination des ancients apparéils 28

G

Garantie 28

Green IT 7

1

ID de sécurité 21

Informer 25

Installation des logiciels 15

L

Linux 16

M

Mac OS X 16

Microprogramme 15

Mode d'économie d'énergie 7

Mot de passer aleatoire 21

Mot de passer réseau 21

Mot de passer standard 22

0

Optimisation de la largeur de bande 26

Q

Qualité de Service » (QoS) 4

R

Raccordement au réseau 14

T

Témoins lumineux (DEL) 13

W

Windows 15
