PW50AS - Adoucisseur d'eau HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adoucisseur d'eau
Fonction principale	Traitement et adoucissement de l'eau
Capacité	Non précisé
Type de régénération	Automatique
Alimentation électrique	230 V / 50 Hz (typique)
Débit maximal	Non précisé
Pression de fonctionnement	1,5 à 6 bars (général)
Température de fonctionnement	5 à 40 °C
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Matériaux principaux	Plastique et métal
Installation	Intérieure
Maintenance	Remplacement régulier du sel
Normes et certifications	CE
Affichage	Écran digital
Garantie	Non précisé

FOIRE AUX QUESTIONS - PW50AS HONEYWELL

Comment installer le HONEYWELL PW50AS ?

Pour installer le HONEYWELL PW50AS, commencez par lire le manuel d'instructions fourni. Assurez-vous que l'appareil est débranché avant de commencer l'installation. Fixez l'appareil au mur ou à la surface souhaitée à l'aide des vis fournies. Branchez ensuite l'appareil à une prise électrique appropriée.

Que faire si le HONEYWELL PW50AS ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le bouton d'alimentation est en position 'ON'. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible ou de vérifier le circuit électrique.

Pourquoi le HONEYWELL PW50AS ne chauffe-t-il pas correctement ?

Si le HONEYWELL PW50AS ne chauffe pas correctement, vérifiez que le thermostat est réglé à une température appropriée. Assurez-vous aussi que l'appareil n'est pas obstrué par des objets ou de la poussière. Si le problème persiste, contactez le service client.

Comment nettoyer le HONEYWELL PW50AS ?

Pour nettoyer le HONEYWELL PW50AS, débranchez d'abord l'appareil. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques abrasifs. Pour les grilles et les filtres, consultez le manuel d'instructions pour des conseils spécifiques sur le nettoyage.

Quel est le niveau sonore du HONEYWELL PW50AS ?

Le niveau sonore du HONEYWELL PW50AS est conçu pour être relativement silencieux. En fonctionnement normal, il émet un bruit de fond qui ne devrait pas dépasser 50 dB, ce qui est comparable à une conversation normale.

Comment régler le thermostat du HONEYWELL PW50AS ?

Pour régler le thermostat, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer. Assurez-vous de laisser le temps à l'appareil de réagir après chaque ajustement.

Le HONEYWELL PW50AS est-il sûr à utiliser ?

Oui, le HONEYWELL PW50AS est conçu avec des caractéristiques de sécurité telles que la protection contre la surchauffe et un arrêt automatique. Veillez toujours à suivre les instructions d'utilisation pour garantir une utilisation sécurisée.

MODE D'EMPLOI PW50AS HONEYWELL

Conserver la notice pour usage ultérieur!

L'appareil de traitement de l'eau

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil Utiliser cet appareil conformément aux données du constructeur
3. Maintenir l'appareil en parfait état Respectez les consignes de sécurité
4. Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme.
5. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés.
6. Prendre des mesures immédiates en cas d'anomalies mettant en cause la sécurité.

2. Description fonctionnelle

L'eau potable calcaire ou de dureté moyenne contient une quantité importante de calcaire qui peut se déposer dans les canalisations, les robinetteries et les équipements, provoquant ainsi des dommages irréparables.

KaltecSoft se base sur un échange simple de sels.

Les ions calcaires, responsables de la dureté, sont remplacés par d'autres ions non incrustants. Lorsque le conditionneur est saturé, il se régénère automatiquement par l'injection d'une solution de chlorure de sodium. Le calcaire et autres impuretés sont alors rejetés à l'égout.

3. Mise en œuvre

Fluide Eau

Température de l'eau 5-30°C

Pression de service 2,0-8,0 bars

4. Caractéristiques

Température ambiante 2-40°C

Pression nominale PN 10

Débit nominal (Δp=1,0 bar) 1,4 m³/h

Débit nominal (Δp=1,8 bar) 1,8 m³/h

Retro-lavage max. ( p = 1,8 bar) 1,6m³ /h

Tension de secteur (transformateur ext.)

Basse tension de protection 24 V

Puissance absorbée 2W (durant le traitement)

Classe de protection IP 22

Désignation	Volume de résinen	eau de régénération (I/régénération)
PW50-AS KaltecSoft	10 litres	50
PW50-BS KaltecSoft	15 litres	78
PW50-CS KaltecSoft	20 litres	102

6. Contenu de la livraison

L'appareil de traitement de l'eau est constitué de:

• Réservoir peu courant à design moderne
• Régénération électronique à quantité contrôlée retardée
• Touches de commande avec indicateur d'état Bouteille avec échangeur d'ions monodispersé Raccord adaptateur, avec robinet de dérivation compris
• Transformateur externe; l'appareil lui-même est alimenté par 24 V (basse tension de protection) Combinaison de filtrage FK06

7.1 Dispositions à prendre

• Tous les travaux effectués sur l'installation d'eau potable ne doivent être exécutés que par un personnel qualifié autorisé. Le lieu du montage doit être à l'abri du gel et de la chaleur torride.
• Un raccord à l'égout doit être disponible à une distance de 5 m de l'appareil et avec une différence de niveau de 2 m maxi, permettant de poser un tuyau flexible sans pli entre l'appareil et le raccord.
• Après l'installation, l'heure et la durée de l'eau doivent être réglées sur l'appareil et une régénération manuelle doit être déclenchée

Si la pression d'alimentation est supérieure à 8,0 bars, il est impératif de monter un détendeur de pression en amont!

Si la pression d'alimentation est supérieure à 4 bars, il est conseillé de monter un détendeur de pression avant le conditionneur!

7.2 Instructions de montage

Afin d'éviter des dommages irréparables sur l'appareil de traitement de l'eau, tous les travaux de soudage et de brasage effectués à proximité immédiate doivent être achevés avant le montage!

1. Bien rincer la conduite
2. Monter l'appareil de traitement de l'eau

Veillez à la direction de l'écoulement (direction de la flèche). Effectuer le montage en évitant les coudes et les tensions dans le circuit. Réaliser les connexions avec les raccords présents sur l'appareil de traitement de l'eau.

1. Raccorder le flexible vers l'évacuation, au raccord correspondant (Ø intérieur du flexible min. 13 mm, 1/2")

Veillez à ce que le joint soit bien fixé!

8. Mise en service

La mise en service doit être effectuée dans l'ordre indiqué ci-dessous!

8.1 Rincage et désaérage

1. Mettre le conditionneur de l'eau en position "bypass" (poignées à l'horizontal)
2. Ouvrir l'alimentation d'eau principale.
3. Ouvrir un robinet d'eau froide à proximité et laisser couler l'eau. Les corps étrangers et les restes de brasage sont alors rincés hors de la conduite.
4. Mettre l'appareil de traitement de l'eau en position "service" (poignées à la verticale)
5. Purger l'air présent dans le conditionneur, rincer l'appareil environ 10 minutes
6. En cas de gouttes s'échappant par le by-pass, ouvrir et fermer encore une fois
7. Refermer le robinet d'eau froide

Si la purge d'air n'a pas été complète, il peut se produire des bruits pendant la régénération, lesquels disparaissent toutefois après 2 ou 3 régénération.

8.2 Remplir le bac

1. Retirer le capot et le couvercle du réservoir de sel. Le tuyau de saumure reste fermé.
2. Remplir le bac d'eau manuellement. Le niveau d'eau doit être de 3 cm environ.
3. Verser un sac de sel en pastilles pour adoucisseurs (conforme à la norme EN 973) dans le bac

Attendre que la saumure soit suffisamment formée (1h - 12h) !

8.3 Régler de l'heure

1. Raccorder la fiche secteur à l'alimentation électrique. L'alimentation électrique doit avoir une tension permanente et ne doit pas être commandée par un interrupteur.
2. Régler l'heure à l'aide des touches et o. Maintenir les touches et enfoncées pour faire défiler l'affichage de l'heure plus rapidement.

8.4 Déterminer la durée de l'eau

Pour connaître la durée de l'eau brute, contacter notre société de distribution d'eau ou déterminez la durée avec une trousse de mesure de la durée avant le conditionneur

1. Mettre le conditionneur de l'eau en position "bypass" (poignées à l'horizontale)
2. Prélever un échantillon d'eau au premier point de prélèvement.
3. Déterminer la durée de l'eau à l'aide du dispositif de contrôle de durée.
4. Mettre l'appareil de traitement de l'eau en position "service" (poignées à la verticale)

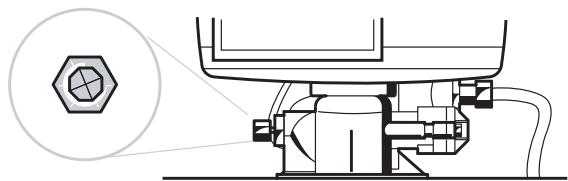

8.5 Réglage de la durée résiduelle

Il faut régler la durée résiduelle souhaitée (rapport de mélange entre l'eau brute et l'eau douce) au niveau du dispositif de la vis pointeau de mélange

Une durée résiduelle peut être maintainue, il est recommandé que l'eau potable garde, par exemple, une durée résiduelle de 1.0 mmol/l (correspond à f ou dH). La teneur en sodium de l'eau potable adoucie augmente de 4.6mg / l par ^ eliminé (de 46 mg / l par mmol/l de durété eliminée) et ne doit pas dépasser le seuil de 200mg / l !!

1. Ouvrir au point de prélèvement
2. Retirer le capuchon du bouton de coupe
3. Régler le mélange

o Tourner la poignée de réglage jusqu'à ce que la durée-té résiduelle souhaitée (normalement 10°f ou 6°dH) soit atteinte

o Ne pas tourner plus loin!

Position "maxi"

Position "fermée"

En position "fermé" (0%), l'eau traitée ne reçoit pas d'eau dure en complément.

1. Mettre le capuchon sur le bouton de coupe
2. Refermer le point de prélèvement
3. Le conditionneur est opérationnel

8.6 Calcul de la valeur de réglage de capacité

La capacité doit être réglée au niveau du conditionneur par une valeur calculée comme suit:

Valeur de réglage = facteur F: (eau brute - dureté résiduelle)

Facteur F + figure 8.6

Conditionneur PW50-AS

Facteur F (pour l'unité °dH) 28.000

Dureté résiduelle régée 8° dH

Valeur régée = 28.000 : (24-8)

Valeur régée = 1.750

Example 2:

Conditionneur PW50-BS

Facteur F (pour l'unité °dH) 42.000

Dureté totale de l'eau 19°dH

Dureté résiduelle réglée 5° dH

Valeur régée = 42.000 : (19-5)

Valeur régée = 3.000

8.7 Réglage de la capacité

1. Appuyer simultanément sur les touches et pendant 5 secondes

Si apparait à l'écran, n'appuyer sur aucune touche (mode de test du fabricant) !

Attendre une dizaine de secondes jusqu'à ce que l'écran affiche à nouveau l'heure actuelle!

1. Entrer la valeur de réglage calculée à l'aide des touches et
2. Appuyer trois fois sur la touche [4] pour enregistrer le réglage

8.8 Déclenchement de la régénération manuelle

Appuyer brièvement sur la touche 5 secondes. La régénération manuelle commence aussitôt. Pendant la régénération, le rinçage s'effectue par le flexible d'effluents. La durée totale des 4 phases de régénération est de : env. 52 min/PW50-AS, env. 77 min/PW50-BS, env. 102 min/PW50-CS.

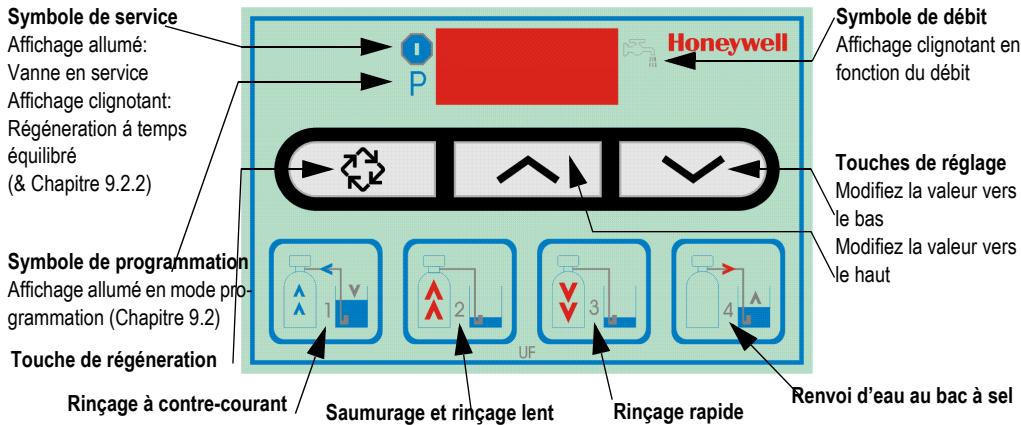

9.2 Affichage en mode de service

En service normal, l'écran affiche alternativement l'heure et la capacité résiduelle

Heure Volume résiduel (litres)

9.3 Affichage pendant la régénération

Pendant la régénération, l'écran affiche la phase de régénération active. Le temps restant pour la phase de régénération en cours apparait à côté du numéro de phase. À l'issue des 4 phases de régénération, le conditionneur revient en mode normal. Régénération phase 2, temps restant 27 minutes.

9.4 Fonctionnement du bypass

Dans cette position, l'eau n'est pas adoucie

Elle revient alors dans l'alimentation d'eau via la vanne de dérivation, à travers l'adaptateur de raccordement

Dans cette position, l'eau est adoucie et mélangée avec de l'eau dure en fonction du réglage de la vis de mélange

9.4.3 Rodage

Tout conditionneur sortant d'usine se trouve en rodage pendant 1 à 2 semaines de fonctionnement.

Pendant ce temps, la régénération peut s'accompagner de quelques bruits, lesquels disparaîtront d'eux-mêmes après 1 à 2 semaines.

10.1 Heure

Saisie : mode 24 heures

1. Régler l'heure à l'aide des touches et o. Maintenir les touches et enfoncées pour faire défiler l'affichage de l'heure plus rapidement.

10.2 Centre de contrôle

Tous les réglages effectués sur la vanne de commande doivent être consignés sur une check-list!

Toute modification erronée des paramètres peut entrainer des dommages matériels importants et mettre en cause la garantie de l'appareil !

Pour valider des modifications dans les réglages du centre de contrôle, aller jusqu'au bout du processus de programmation puis continuer en appuyant sur la touche l

10.2.1 Réglage de capacité

1. Appuyer simultanément sur les touches et pendant 5 secondes

Si apparait à l'écran, n'appuyer sur aucune touche (mode de test du fabricant) !

Attendre une dizaine de secondes jusqu'à ce que l'écran affiche à nouveau l'heure actuelle!

1. Entrer la valeur de réglage calculée à l'aide des touches et
2. Appuyer une fois sur la touche [ ] pour aller à la prochaine rubrique de réglage

En service (consommation d'eau), la capacité résiduelle diminue depuis le volume réglé jusqu'à zéro

Volume résiduel 530 litres

Volume résiduel 0 litre

10.2.2 Régénération temporisée commandée par le volume

Une régénération est déclenchée à l'heure régée si la capacité restante ne suffit pas pour le plein jour suivant

Réglée en usine sur 2 h 00!

Saisie : mode 24 heures

Heure de la régénération

1. Appuyer sur les touches et pour modifier l'heure.
2. Appuyer une fois sur la touche pour aller à la prochaine rubrique de réglage

10.2.3 Régénération forcée

Lorsque le nombre de jours programmés entre deux régénérationss est atteint, une régénération forcée est déclenchée à l'heure. La régénération forcée est déclenchée indépendamment du volume résiduel. Réglée en usine sur 7 jours! Saisie: OFF jusqu'à 99 jours

Régénération forcée

1. Appuyer sur les touches et pour modifier le nombre de jours
2. Appuyer une fois sur la touche pour valider toutes les modifications

10.3 Déclenchement de la régénération manuelle

Il existe deux façons de lancer la régénération manuelle

1. possibilité

Appuyer brièvement sur la touche 5 secondes

La régénération manuelle commence aussitôt

1. possibilité

Appuyer brièvement sur la touche

La régénération commence à l'heure préprogrammée

Le témoin de fonctionnement clignote

10.3.1 Passage à la phase de régénération suivante

1. Appuyer une fois sur la touche [ ] pour aborder la phase suivante de régénération.

Si le conditionneur se trouve entre deux phases (affiche de phase clignotant), la pression sur la touche reste sans effet.

11.1 Réglages

Après une coupure de courant, il faut reprogrammer l'heure (Chapitre 10.1.)

Tous les autres réglages du centre de contrôle restent programmés.

11.2 Généralités

Il est recommandé de lancer une régénération après le rétablissement de l'alimentation en courant électrique (Chapitre 10.3)

12.1 Niveau de remplissage du sel en pastilles

A vérifier fréquemment (par exemple une fois par semaine)

1. Retirer le capot du bac
2. Enlever le couvercle du bac à sel du cabinet
3. Vérifier le niveau de replissage dans le bac
4. Si le niveau de sel est descendu au-dessous de 10cm, remettre du sel (Chapitre 8.2)
5. Remettre en place le couvercle du réservoir de sel
6. Remettre le capot sur le bac

12.2 Maintenance

Selon des normes européennes et nationales, des mesures régulières d'entretien doivent être prises. Honeywell fournit les kits appropriés d'entretien.

Pour conserver la garantie de l'appareil, il est indispensable que les opérations de maintenance soient assurées uniquement par du personnel technique qualifié, sur base d'un contrat d'entretien!

Installation pour maisons individuelles

Périodicité : Contrat d'entretien annuel

Installation pour maisons à plusieurs logements, bâtiments publics

Périodicité : D'après la législation nationale, par exemple tous les 6 mois

12.3 Nettoyage

Intervalle : tous les six mois (en fonction des conditions locales)

Opération effectuée par un professionnel

Réalisation par l'exploitant

Ne pas utiliser de nettoyant qui contient des solvants pour nettoyer les pièces en matière synthétique!

Ne pas rejeter de produit détergent dans l'environnement ou dans les canalisations!

1. Mettre le conditionneur de l'eau en position "bypass" (poignées à l'horizontal)
2. Retirer le capot du bac
3. Enlever le couvercle du bac à sel du cabinet
4. Contrôler si le tuyau de saumure présente des saletés et des dépôts de sel à l'intérieur comme à l'extérieur
5. Nettoyer l'intérieur et l'extérieur avec de l'eau et un chiffon
6. Contrôler si le bac présente des saletés et des dépôts de sel à l'intérieur comme à l'extérieur
7. Nettoyer l'intérieur et l'extérieur avec de l'eau et un chiffon
8. Remettre en place le couvercle du réservoir de sel
9. Remettre le capot sur le bac
10. Mettre l'appareil de traitement de l'eau en position "service" (poignées à la verticale)

13. Matériel en fin de vie

Cabinet en matière plastique de haute qualité - Pièces soumises à pression, en matière plastique renforcée par fibres de verre - Pièces en contact avec de l'eau saline en noryl

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!

14. Défaut / recherche de panne

Panne	Cause	Remède
Pas d'alimentation en eau vers l'appareil	L'appareil de by-pass est incomplètement ouvert ou fermé dans la canalisation de dérivation	Ouvrir complètement l'appareil de by-pass
	La canalisation d'alimentation en eau potable est engorgée ou entartrée	Nettoyer ou replacer la conduite
L'appareil ne régénérulepas	Le débitmètre est défectueux	Vérifier le débitmètre et le replacer le cas échéant (SAV*)
	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	Le compteur d'eau est encrasse ou défectueux	Nettoyer le compteur d'eau et le replacer le cas échéant (SAV*)
	Câblage électrique interne défectueux	Vérifier le câblage électrique interne (SAV*)
		Appeler le service d'assistance technique
	Les conduites sont mal raccordées	Accorder correctement les conduites
	Tête de commande défectueuse	Appeler le service d'assistance technique
L'écran n'affiche rien	Alimentation électrique coupée	Vérifier l'alimentation électrique (fiche secteur, fusibles)
	Tête de commande défectueuse	Appeler le service d'assistance technique
L'heure affichée à l'écran n'est pas correcte	L'appareil a subi une panne de courant	Régler l'heure
Le bénépient déborde	La canalisation interne est encrassée ou non étanche	Contrôler la canalisation (SAV*)
	Robinet à flotteur défectueux	Contrôler le robinet à flotteur (SAV*)
Fonctionnement insuffisant	L'appareil n'est pas désaéré	Désaérer l'appareil
	Appareil en position "by-pass "	Mettre l'appareil en position "service "
	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	Réserveur vide ou presque vide	Vérifier le niveau de replissage du sel
	Mauvaise qualité de sel	Utiliser du sel en bloc pour adoucisseurs DIN EN 973
	Mélange mal régèle	Vérifier la vanne de mélange et le rapport de mé-lange
	La vanne de commande est encrassée ou défec-tueuse	Nettoyer la vanne de commande et replacer la tête de commande le cas échéant (SAV*)
		Vérifier les réglages de la vanne de commande
Régénération permanente	Tête de commande défectueuse	Appeler le service d'assistance technique
	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
Pas d'aspiration de la sau-mure	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	Aspiration d'eau saline perméable	Echanger aspiration d'eau saline
	Flexible d'affluents engorgé	Nettoyer le flexible d'affluents et le replacer le cas échéant
	La pression de service minimale n'est pas établie	Pression de service minimale 2,0 bar
Écoulement permanent dans le flexible d'affluents	Contre-pression trop élevé dans le flexible d'affluents	Nettoyer le flexible d'évacuation des effluents et le replacer le cas échéant
	Tête de commande défectueuse	Appeler le service d'assistance technique
Consommation de sel élevée	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	Mélange mal régèle	Vérifier la vanne de mélange et le rapport de mé-lange
	Trop d'eau dans le réservoir	Anomalie "trop d'eau dans le réservoir"
Consommation de sel faïble ou inexistante	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	Mélange mal régèle	Vérifier la vanne de mélange et le rapport de mé-lange
	Conduite de saumure encrassée	Nettoyer la conduite de saumure
	La dérivation est fermée	Ouvrir la dérivation
Eau contenant du sel	La pression de service minimale n'est pas établie	Pression de service minimale 2,0 bar
	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	La vanne de saumure est encrassée ou défec-tueuse	Nettoyer la vanne de saumure et la replacer le cas échéant (*SAV)
	Tête de commande défectueuse	Appeler le service d'assistance technique
Pression différentielle trop élevée sur l'appareil	Version trop petite de l'appareil	Appeler le service d'assistance technique
	Dispositif de dilution trop fermé	Vérifier la vanne de mélange et le rapport de mé-lange
Diminution de la pression d'eau / lent affaiblissemment de l'efficacité	La canalisation d'alimentation en eau potable est engorgée ou entartrée	Nettoyer ou replacer la conduite
	La vanne de commande est encrassée ou défec-tueuse	Nettoyer la vanne de commande et replacer la tête de commande le cas échéant (SAV*)
	Le compteur d'eau est encrassé ou défectueux	Nettoyer le compteur d'eau et le replacer le cas échéant (SAV*)
	Dépôt de fer croissant dans la résine	Remplacer la résine (*SAV)
Trop d'eau dans le réser-voir	Conduite de saumure encrassée	Nettoyer la conduite de saumure
	Flexible d'affluents engorgé	Nettoyer le flexible d'affluents et le replacer le cas échéant
	Réglages erronés sur la vanne de commande	Vérifier les réglages de la vanne de commande
	La vanne de saumure est encrassée ou défec-tueuse	Nettoyer la vanne de saumure et la replacer le cas échéant (*SAV)

*SAV = Service après-vente

10.2.1 Valeur d'ajustement capacité

Einstellwert / Setting / Valeur de réglage / Instel waarde / Ajuste

	Faktor / Factor / Facteur / Factor F
	(°dH)	(°fH)	(ppm)
PW50-AS	28.000	50.000	500.000
PW50-BS	42.000	75.000	750.000
PW50-CS	56.000	100.000	1.000.000

Einstellgriff

Adjuster knob

Bouton de réglage

Installable gredd

1 Consignes de sécurité 14 2 Description fonctionnelle 14 3 Mise en œuvre 14 4 Caractéristiques 14 5 Variantes 14 6 Contenu de la livraison 14 7 Montage 14 8 Mise en service 15 9 Exploitation 16 10 Réglages 17 11 Panne de courant 17 12 Maintenance 17 13 Matériel en fin de vie 18 14 Défaut / recherche de panne 18
