Type de produit	Actionneur linéaire électrique pour vanne de régulation
Marque	Honeywell
Modèle	ML7420A6025
Tension d'alimentation	24 V AC/DC
Force de poussée	100 N
Course linéaire	20 mm
Signal de commande	0-10 V DC ou 4-20 mA
Temps de course	Environ 30 s
Indice de protection	IP54
Température de fonctionnement	-10 °C à +50 °C
Matériau du boîtier	Plastique renforcé
Poids	Environ 0,5 kg
Dimensions (L x l x H)	150 x 60 x 80 mm
Fonctions principales	Régulation de débit de fluide dans les systèmes de chauffage, ventilation et climatisation
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'eau et les solvants
Sécurité	Couper l'alimentation avant toute intervention ; respecter les normes électriques locales
Pièces détachées et réparabilité	Contacter le SAV Honeywell ; aucune pièce réparable par l'utilisateur
Informations générales	Conforme aux normes CE ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - ML7420A6025 HONEYWELL

Comment installer l'actionneur sur la vanne ?

Assurez-vous que la vanne est fermée et que l'alimentation est coupée. Fixez l'actionneur sur le corps de vanne à l'aide des vis fournies, en alignant la tige de l'actionneur avec la tige de la vanne. Serrez modérément sans forcer.

Quel type de câblage est nécessaire ?

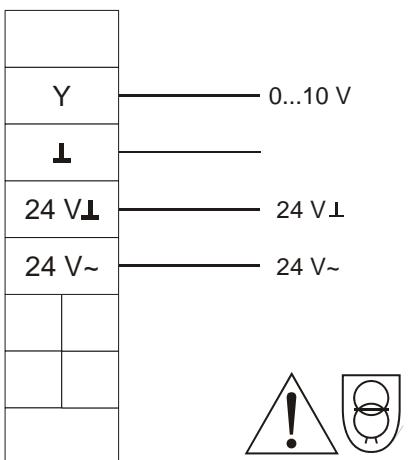

Utilisez un câble à 2 ou 3 conducteurs pour l'alimentation 24 V AC/DC et le signal de commande. Respectez les schémas de câblage fournis dans la notice. Serrez les vis de bornier avec un tournevis adapté.

Comment vérifier le sens de rotation de l'actionneur ?

Appliquez une tension de commande croissante (0-10 V) et observez le déplacement de la tige. Si le sens est incorrect, inversez les fils de commande ou consultez la notice pour le réglage du sens.

L'actionneur ne répond pas, que faire ?

Vérifiez d'abord l'alimentation électrique (24 V AC/DC). Contrôlez le câblage et les connexions. Testez le signal de commande avec un multimètre. Si rien ne fonctionne, l'actionneur peut être défectueux ; contactez le SAV.

Comment régler la course de l'actionneur ?

La course est généralement préréglée en usine (20 mm). Pour un réglage, consultez la notice d'installation. Certains modèles permettent un réglage mécanique via des butées ou des cames internes.

Quel type de signal de commande puis-je utiliser ?

L'actionneur accepte un signal 0-10 V DC ou 4-20 mA. Sélectionnez le mode via le sélecteur sur l'appareil ou la configuration du système. Un signal 0-10 V est le plus courant.

Puis-je utiliser cet actionneur en extérieur ?

Non, car l'indice de protection IP54 n'offre qu'une protection limitée contre la poussière et les projections d'eau. Utilisez-le uniquement en intérieur ou dans un boîtier adapté.

Comment effectuer un test manuel de l'actionneur ?

Certains modèles disposent d'un bouton de test ou d'une molette manuelle. Consultez la notice. Sinon, appliquez une tension de commande variable et observez le mouvement de la tige.

Que faire en cas de surchauffe de l'actionneur ?

Coupez immédiatement l'alimentation. Vérifiez que la température ambiante ne dépasse pas 50 °C. Assurez-vous que l'actionneur n'est pas obstrué. Si le problème persiste, contactez le SAV.

Où trouver le manuel d'installation complet ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également le demander au service client Honeywell en indiquant la référence ML7420A6025.

MODE D'EMPLOI ML7420A6025 HONEYWELL

D Montageanweisung
F Instructions d'installation
Istruzioni di montaggio
NL Installatievoorschrift
DK Installasjonsinstruktus
N Installationsinstruktioner
FIN Asennusohje
S Installation instruktioner
E Instrucciones de montaje

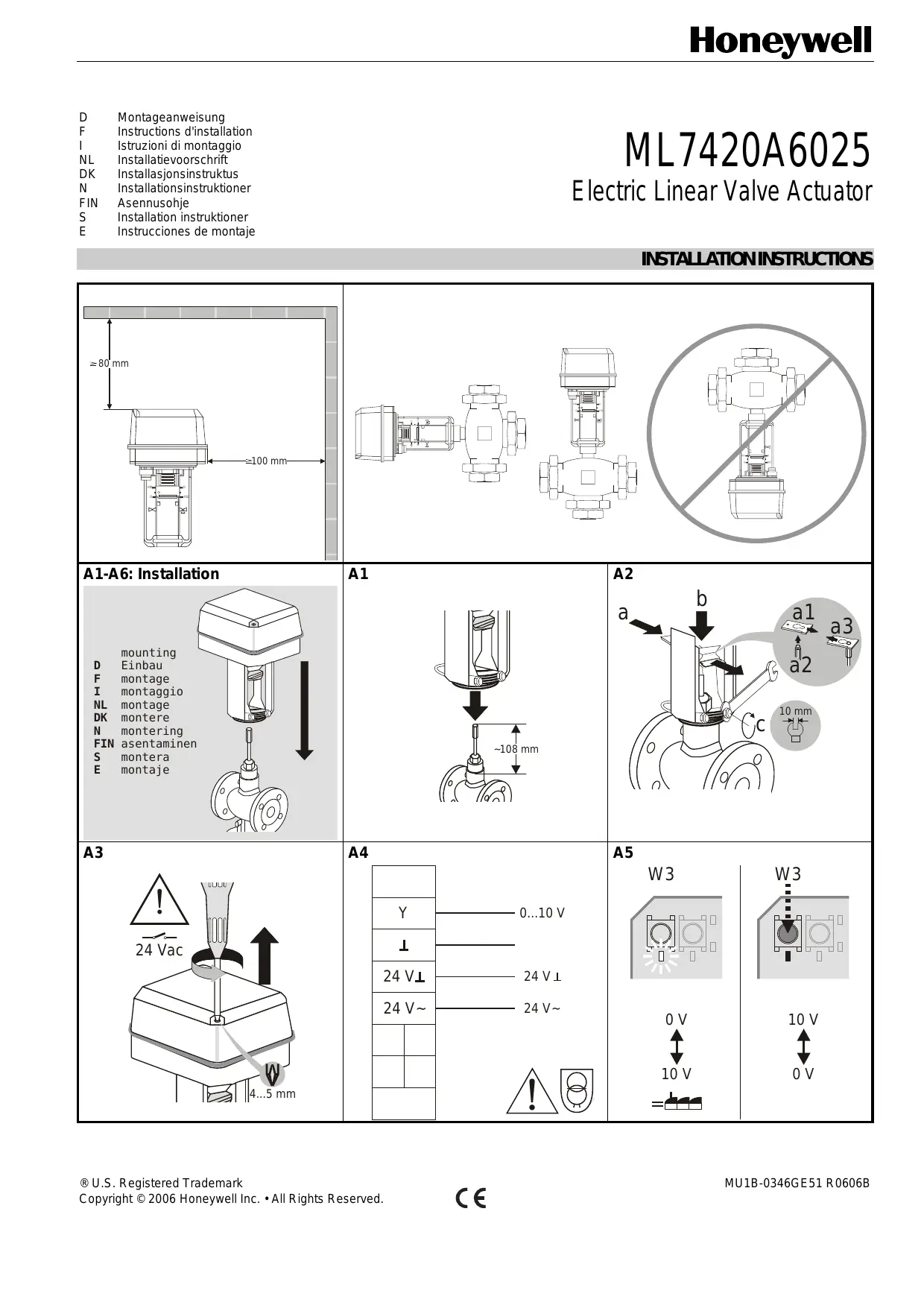

ML7420A6025

Electric Linear Valve Actuator

INSTALLATION INSTRUCTIONS

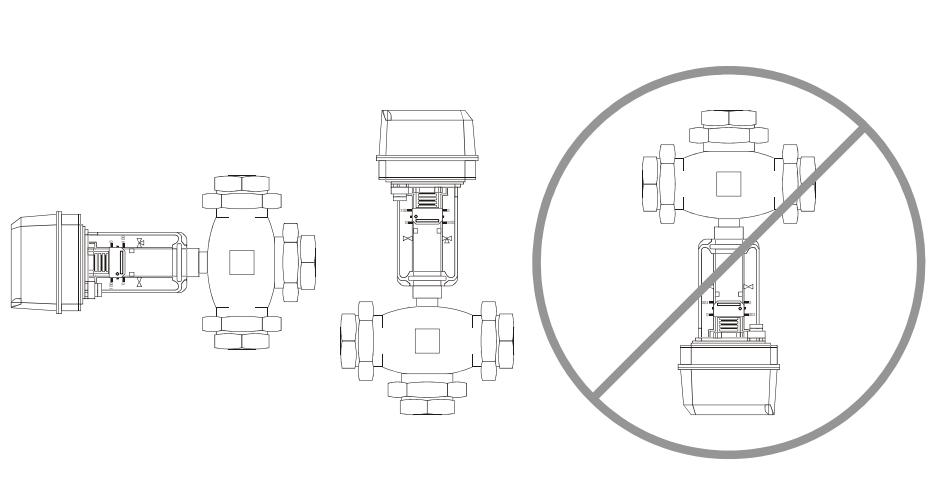

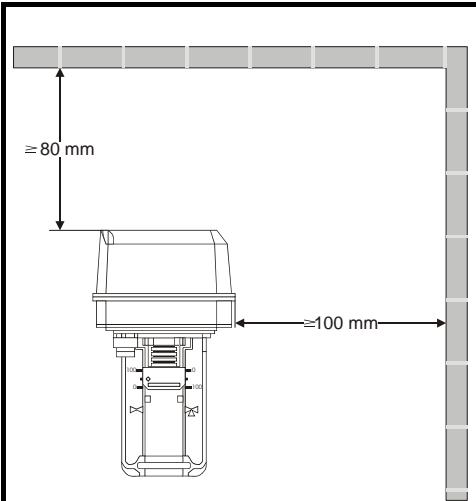

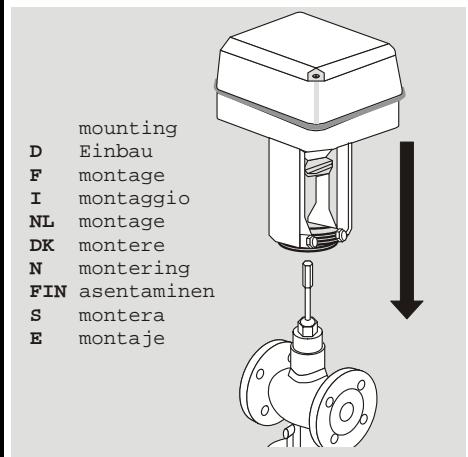

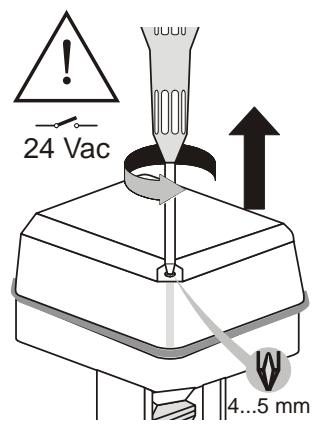

A1-A6: Installation
A1

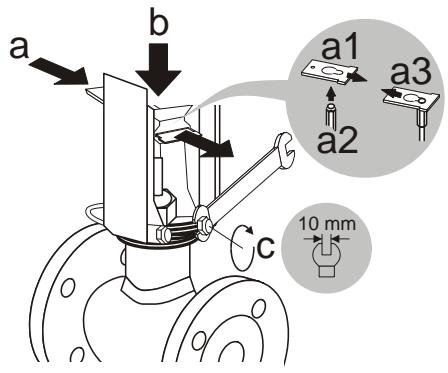

A2

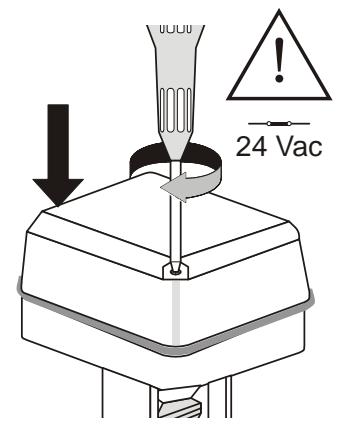

A3

A4

A5

A6

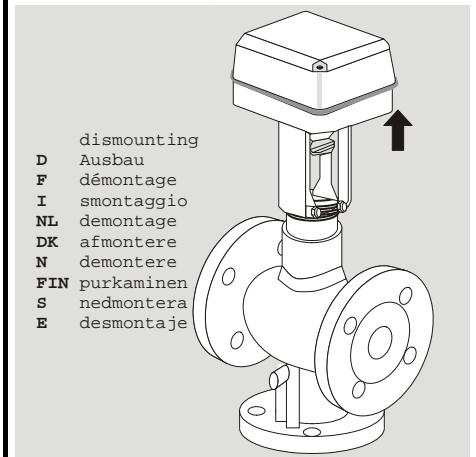

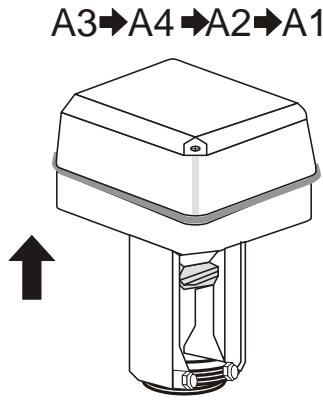

B: Dismounting

B1

Honeywell

Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland by its Authorized Representative:

Automation and Control Solutions

Honeywell GmbH

Böblinger Straße 17

D-71101 Schonaich / Germany

Phone: [phone] - 01

Fax: [phone] - 493

http://europe.hbc.honeywell.com

Subject to change without notice. Printed in Germany

MU1B-0346GE51 R0606B
