M5410L1001 - Vanne de régulation HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne de régulation
Marque	Honeywell
Modèle	M5410L1001
Type de vanne	2 voies
Diamètre nominal	DN15 / DN20
Alimentation	24 V AC/DC
Signal de commande	0-10 V DC
Fluides compatibles	Eau, eau glycolée
Pression maximale	16 bar
Température du fluide	0 °C à 120 °C
Matériau du corps	Laiton
Type de raccordement	Fileté (G 3/4 pour DN15)
Dimensions (L x H x P)	110 x 150 x 50 mm
Poids	0.5 kg
Fonctions principales	Régulation de débit d'eau dans les systèmes de chauffage et de climatisation
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux ; vérifier périodiquement l'étanchéité
Sécurité	Respecter les consignes d'installation ; ne pas dépasser la pression et température maximales
Pièces détachées et réparabilité	Vanne non réparable ; remplacer l'ensemble en cas de défaut
Informations générales	Notice disponible en plusieurs langues ; installation par un professionnel recommandée

FOIRE AUX QUESTIONS - M5410L1001 HONEYWELL

Comment installer la vanne M5410L1001 ?

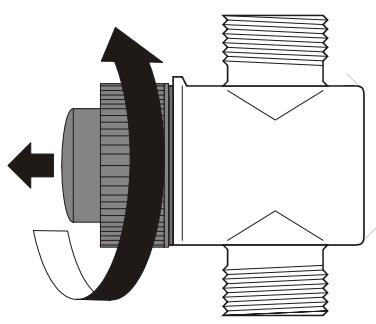

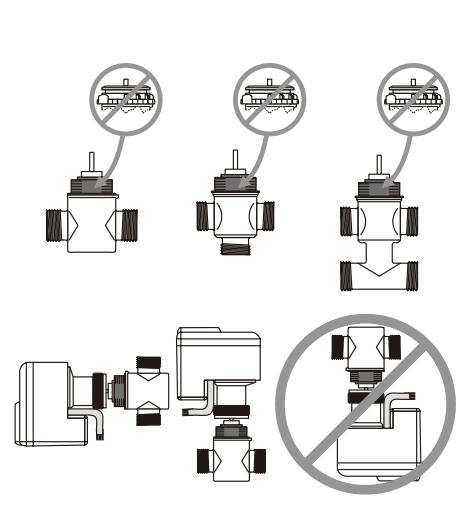

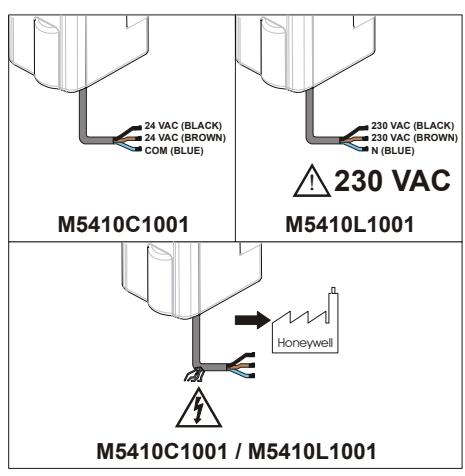

L'installation doit être effectuée par un professionnel. Respectez le sens de circulation indiqué sur le corps de la vanne. Raccordez les fils selon le schéma : noir commun, marron pour l'ouverture, bleu pour la fermeture (ou l'inverse selon le modèle).

Quelle est la tension d'alimentation ?

La tension d'alimentation recommandée est de 24 V AC/DC. Assurez-vous que la source d'alimentation est stable et conforme aux normes locales.

Comment raccorder les fils de la vanne ?

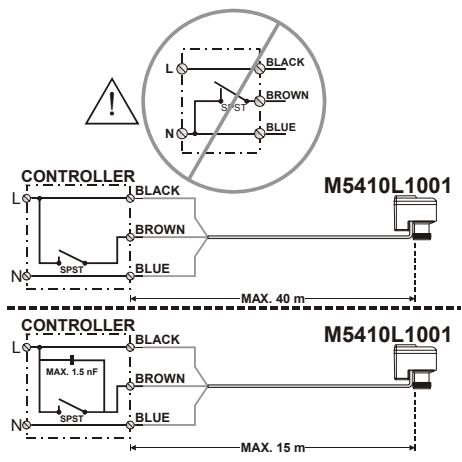

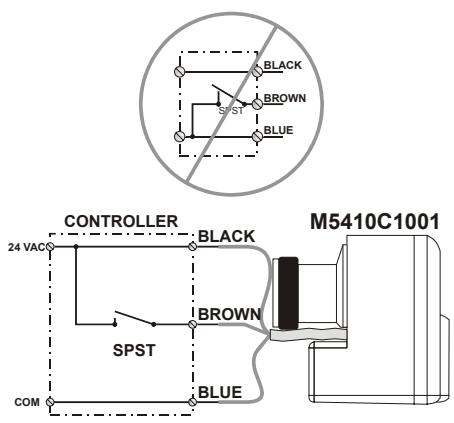

Les fils sont codés par couleur : noir (commun), marron (commande d'ouverture), bleu (commande de fermeture). Connectez-les aux bornes correspondantes du régulateur. Consultez le schéma de câblage dans la notice.

Quelle est la pression maximale de service ?

La pression maximale de service est de 16 bar. Ne dépassez pas cette valeur pour éviter tout risque de fuite ou de détérioration.

Peut-on utiliser la vanne avec de l'eau glycolée ?

Oui, la vanne est compatible avec l'eau glycolée (jusqu'à 50% de glycol). Respectez les plages de température et de pression recommandées.

Comment nettoyer la vanne ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez les solvants agressifs. Vérifiez régulièrement l'absence de fuites au niveau des raccords.

Quels sont les diamètres disponibles ?

La vanne est disponible en diamètres DN15 et DN20. Vérifiez le modèle exact sur l'emballage ou la notice.

Est-elle compatible avec les systèmes Honeywell ?

Oui, cette vanne est conçue pour fonctionner avec les actionneurs et régulateurs Honeywell. Elle s'intègre facilement dans les systèmes de gestion technique du bâtiment.

Que faire en cas de fuite ?

Coupez immédiatement l'alimentation en eau et électrique. Vérifiez le serrage des raccords. Si la fuite persiste, remplacez la vanne complète car elle n'est pas réparable.

Où télécharger la notice ?

La notice est disponible gratuitement sur notice-facile.com en format PDF. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.
