M5410C1001 - Vanne de régulation HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne de régulation motorisée 2 voies
Marque	Honeywell
Modèle	M5410C1001
Diamètre nominal	DN15, DN20 (selon configuration)
Type de vanne	2 voies
Alimentation	24 V AC, 50/60 Hz
Consommation électrique	2 VA (estimation)
Signal de commande	Modulant 0-10 V DC ou 4-20 mA (selon variante)
Plage de température fluide	2 °C à 120 °C
Pression différentielle max.	100 kPa (estimation)
Matériau du corps de vanne	Laiton
Dimensions (L × l × h)	160 × 100 × 140 mm (approximatives)
Poids	0,8 kg (estimation)
Fonctions principales	Régulation du débit d'eau dans les systèmes de chauffage et de climatisation
Entretien	Nettoyage périodique de l'axe de la vanne ; vérification des joints
Sécurité	Couper l'alimentation avant toute intervention ; respecter les normes locales
Pièces détachées disponibles	Actuateur, kit de joints, adaptateurs
Réparabilité	Actuateur amovible ; remplacement possible sans vidange du circuit
Garantie	2 ans
Applications	Chauffage, ventilation, climatisation (CVC)

FOIRE AUX QUESTIONS - M5410C1001 HONEYWELL

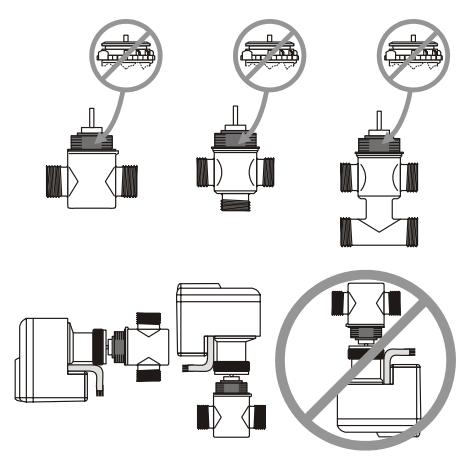

Comment installer la vanne M5410C1001 ?

L'installation doit être réalisée par un professionnel. Suivez les instructions de montage fournies : respectez le sens de circulation du fluide (flèche sur le corps) et fixez l'actionneur après avoir monté la vanne sur la tuyauterie.

Quelle est la tension d'alimentation de l'actionneur ?

L'actionneur fonctionne en 24 V AC. Ne pas utiliser de tension continue. Vérifiez la polarité des fils : noir (phase), bleu (neutre), brun (signal de commande).

Peut-on utiliser cette vanne avec un liquide caloporteur autre que l'eau ?

Oui, elle est compatible avec les mélanges eau-glycol jusqu'à 50 %. Pour d'autres fluides, consultez la fiche technique Honeywell.

Comment raccorder le signal de commande ?

Le signal de commande est un 0-10 V DC ou 4-20 mA selon le modèle. Connectez le fil brun au '+' et le fil bleu au '-' du régulateur. Assurez-vous que l'impédance de la boucle est compatible.

Que faire en cas de bruit anormal lors du fonctionnement ?

Un bruit peut indiquer une pression différentielle trop élevée ou de l'air dans le circuit. Purgez les radiateurs et vérifiez que la vanne n'est pas partiellement obstruée. Si le bruit persiste, réduisez la pression via le by-pass.

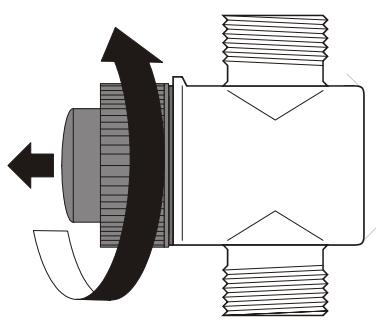

Comment remplacer l'actionneur défectueux ?

Coupez d'abord l'alimentation électrique. Dévissez les vis de fixation de l'actionneur et retirez-le. Installez le nouvel actionneur en alignant l'axe de la vanne, puis revissez. Remettez sous tension et testez le mouvement.

Cette vanne est-elle compatible avec les radiateurs basse température ?

Oui, la plage de température du fluide est de 2 °C à 120 °C, ce qui convient aux radiateurs basse température (40-60 °C).

Comment purger l'air de la vanne après installation ?

Ouvrez complètement la vanne en envoyant une commande de 10 V (ou maximum), puis ouvrez les purges d'air du circuit. Refermez les purges une fois l'eau sort sans bulles.

Quelle est la durée de vie typique de la vanne ?

Avec un entretien régulier, la vanne peut fonctionner plus de 10 ans. Les joints et l'actionneur peuvent nécessiter un remplacement après 5-7 ans selon les conditions d'utilisation.

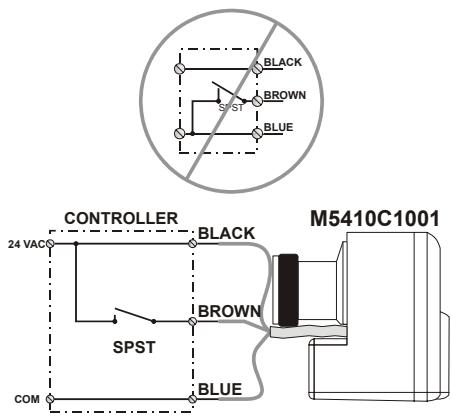

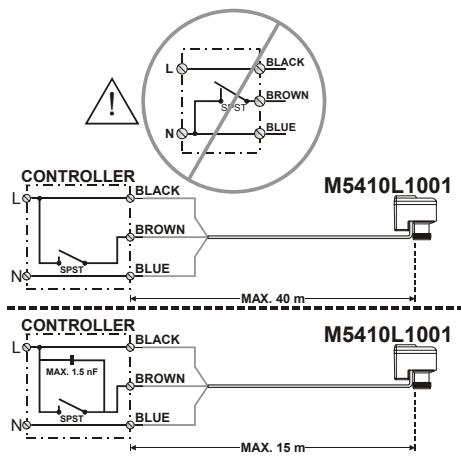

Où trouver le schéma de raccordement électrique ?

Le schéma se trouve dans la notice d'installation fournie avec le produit. Il est également disponible en téléchargement sur le site Honeywell ou sur notice-facile.com.
