Type de produit	Purgeur automatique (désaérateur rapide) pour installation de chauffage
Marque	Honeywell
Modèle	E121
Utilisation	Installations de chauffage à eau chaude
Température de service max.	110 °C
Pression de service max.	10 bar
Raccords	R 3/8" ou R 1/2"
Montage	Visser sur conduite au point le plus élevé, utiliser une clé à fourche, serrer à bloc
Entretien	Vérifier régulièrement, dévisser couvercle, nettoyer flotteur et corps, remonter
Sécurité	Protéger contre le gel, respecter prescriptions locales et notice d'installation
Compatibilité fluides	Eau chaude uniquement, pas d'huile minérale ni additifs dérivés
Accessoires disponibles	Vanne d'isolement (Z 121-3/8, Z 121-1/2), raccord de vidange (Z 121-3/8"), affleureur (Z 121-1/2)
Réparabilité	Pièces accessibles pour nettoyage, remplacement possible du flotteur
Installation	Bien rincer la conduite avant montage, emplacement accessible
Contrôle du fonctionnement	Vérifier que le bouchon est ouvert après nettoyage

FOIRE AUX QUESTIONS - E121 HONEYWELL

Comment installer le purgeur E121 ?

Installez le purgeur au point le plus élevé de l'installation de chauffage. Rincez la conduite au préalable, vissez le purgeur à l'aide d'une clé à fourche et serrez à bloc. Veillez à ce que l'emplacement soit protégé du gel et facilement accessible.

Quelle est la température maximale admissible ?

La température de service maximale est de 110 °C.

Puis-je utiliser ce purgeur avec de l'huile minérale ?

Non, le purgeur E121 n'est pas utilisable pour l'huile minérale ni les liquides contenant des additifs dérivés d'huile minérale. Il est conçu uniquement pour les installations de chauffage à eau chaude.

Comment nettoyer le purgeur E121 ?

Dévisser le couvercle et déposer le flotteur. Nettoyer soigneusement toutes les pièces (corps, flotteur, joint) et remonter. Vérifier que le bouchon est ouvert après remontage.

Quels accessoires sont disponibles pour le E121 ?

Les accessoires suivants sont disponibles : vanne d'isolement en 3/8" (réf. Z 121-3/8) et en 1/2" (réf. Z 121-1/2), raccord de vidange 3/8" (réf. Z 121-3/8") et affleureur 1/2" (réf. Z 121-1/2).

Quelle est la pression de service maximale ?

La pression de service maximale est de 10 bar.

Où dois-je placer le purgeur dans l'installation ?

Le purgeur doit être installé au point le plus élevé de l'installation de chauffage, sur une conduite, afin d'évacuer efficacement l'air.

Que faire en cas de fuite du purgeur ?

Vérifiez que le couvercle est bien serré et que le flotteur n'est pas encrassé. Nettoyez les pièces si nécessaire. Si la fuite persiste, remplacez le joint ou le flotteur.

Le purgeur E121 est-il adapté à l'eau glycolée ?

La notice ne mentionne pas l'eau glycolée. Il est recommandé de consulter le fabricant. Le purgeur est conçu pour l'eau chaude ; l'usage de glycol peut affecter le comportement du flotteur.

Comment vérifier le bon fonctionnement du purgeur ?

Après installation ou entretien, vérifiez que le bouchon est ouvert et que le flotteur se déplace librement. En fonctionnement normal, le purgeur évacue l'air automatiquement. Un bruit de sifflement ou une absence d'évacuation indique un dysfonctionnement.

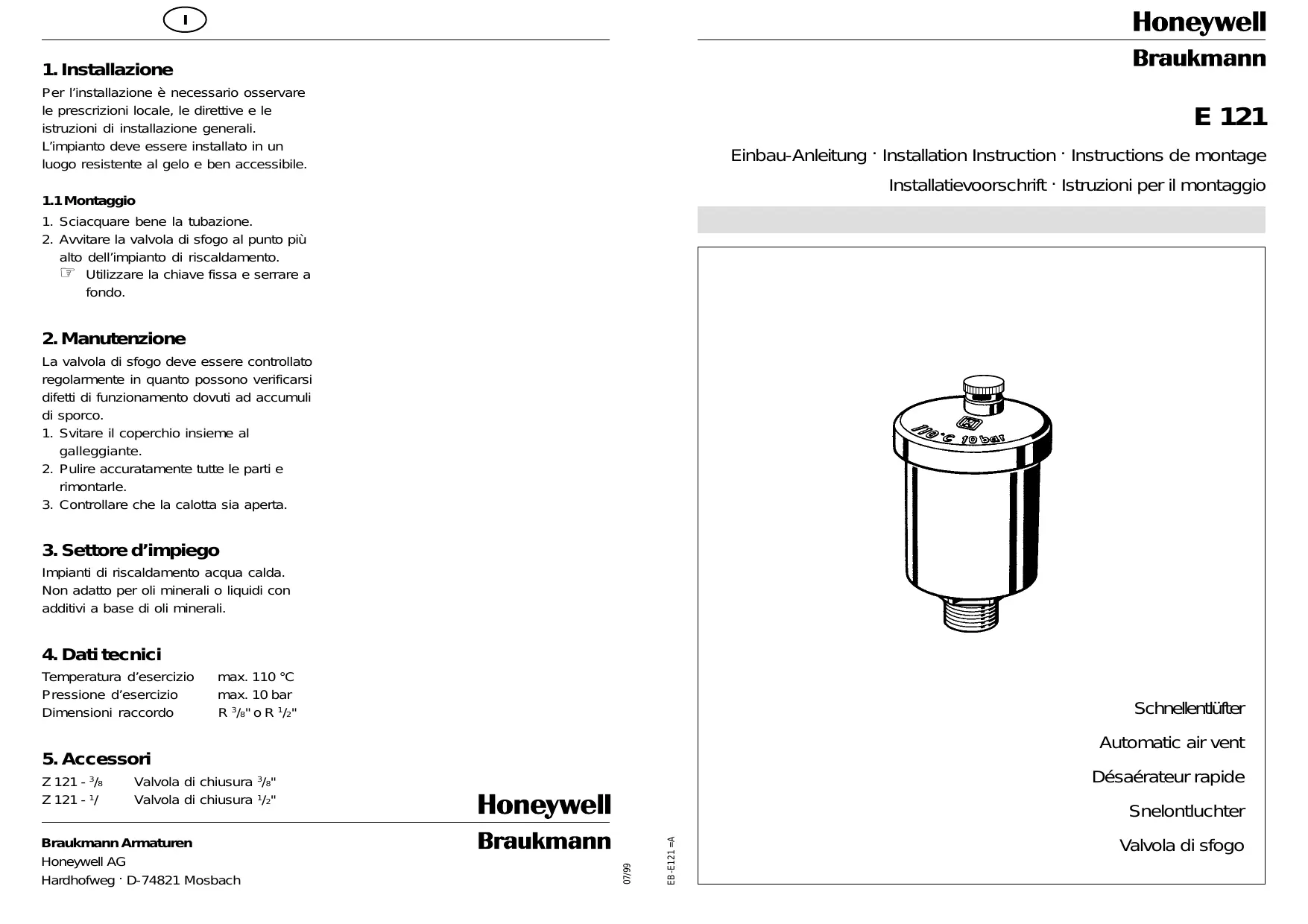

MODE D'EMPLOI E121 HONEYWELL

1. Maintenance 3
2. Utilisations 3
3. Caractéristiques techniques 3
4. Accessoires 3

Index

Pendant l'installation, respecter les prescriptions locales, les directives à caractère général et la notice d'installation. Le lieu d'implantation doit être protégé contre le gel et facilement accessible.

1.1 Montage

1. Bien rincer la conduite.
2. Visser le désaérateur rapide sur une conduite au point le plus élevé de l'installation de chauffage.

Utiliser une clé à fourche et serrer à bloc.

Le désaérateur rapide doit être vérifié régulièrement du fait que l'encrassement peut provoquer des dysfonctionnements.

1. Dévisser le couvercle et le déposer avec le flotteur.
2. Nettoyer soigneusement toutes les pièces et remonter.
3. Vérifier si le bouchon est ouvert.

3. Utilisations

Installations de chauffage à eau chaude. Non utilisable pour l'huile minérale et les liquides avec des additifs dérivés d'huile minérale.

4. Caractéristiques techniques

Température de service : max. 110 °C

Pression de service : max. 10 bar

Raccords : R 3/8" ou R 1/2"

Z 121 - 3/8 vanne d'isolement 3/8

Z 121 - 1/2 vanne d'isolement 1/2"

Z 121 - 3/8" raccord de vidange 3/8"

Z 121 - 1/2 affleureur 1/2"
