Type de produit	Soupape de sécurité à pression différentielle
Marque	HONEYWELL
Modèle	DU 146 M
Utilisation principale	Installations de chauffage avec vannes mélangeuses 3/4 voies et chauffage urbain
Fonction	Maintient une pression différentielle constante entre aller et retour
Raccordement	Après la pompe de circulation, entre conduite aller et retour
Réglage	Par bouton rotatif avec vis de blocage, réglage par tours
Affichage	Manomètre incorporé pour lecture de pression différentielle
Matériau tube de niveau	Laiton pour applications critiques ou chauffage urbain
Entretien	Vérification périodique du tube de niveau, remplacement si nécessaire
Précautions	pH > 8 ou présence de phosphates/EDTA peut encrasser le tube
Vitesse d'écoulement recommandée	< 1 m/s dans le tuyau de raccordement
Type de pression	Pression différentielle réglable via diagramme
Compatibilité chauffage urbain	Uniquement le modèle DU 146 M

FOIRE AUX QUESTIONS - DU 146 M HONEYWELL

Qu'est-ce que la soupape Honeywell DU 146 M ?

C'est une soupape de sécurité à pression différentielle utilisée dans les systèmes de chauffage pour maintenir une pression constante entre les conduites aller et retour, notamment avec des vannes mélangeuses.

Comment installer la soupape DU 146 M ?

Installez-la après la pompe de circulation, entre la conduite aller et la conduite retour. Dimensionnez le tuyau de raccordement pour obtenir une vitesse d'écoulement inférieure à 1 m/s.

Comment régler la pression différentielle ?

Desserrez la vis de blocage (1), puis tournez le bouton (2) dans le sens inverse des aiguilles d'une montre pour position de base. Ensuite, effectuez le nombre de tours indiqué dans le diagramme pour obtenir le débit souhaité. Vérifiez la pression avec le manomètre incorporé.

Quelle est la fonction du manomètre ?

Le manomètre incorporé permet de visualiser directement la pression différentielle effective réglée sur la soupape.

Dans quelles applications utiliser le modèle DU 146 M ?

Il est particulièrement adapté aux installations de chauffage urbain ainsi qu'aux systèmes avec vannes mélangeuses à trois ou quatre voies. Pour le chauffage urbain, seul le type DU 146 M est autorisé.

Quel entretien nécessite la soupape ?

Il est recommandé de vérifier périodiquement le tube de niveau et de le remplacer si nécessaire, surtout en cas d'eau de chauffage à pH élevé (>8) ou contenant des phosphates/EDTA.

Pourquoi remplacer le tube de niveau par un modèle en laiton ?

Pour les applications critiques ou le chauffage urbain, un tube en laiton est nécessaire car il résiste mieux aux dépôts et à la corrosion.

La soupape peut-elle faire du bruit ?

Un bruit peut survenir si la vitesse d'écoulement est trop élevée ou si la pression différentielle est mal réglée. Assurez-vous que la vitesse est inférieure à 1 m/s et que le réglage correspond au diagramme.

Quelle pression différentielle puis-je obtenir ?

La pression différentielle dépend du nombre de tours effectués sur le bouton de réglage. Reportez-vous au diagramme fourni dans la notice : par exemple, pour 4 tours, vous pouvez obtenir de 0 à 1,0 bar selon le débit.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI DU 146 M HONEYWELL

Soupape de trop plein à pression différentielle DU 146 dans des installations de chauffage avec vanne mélangeuse a trois voies.

Soupape de trop plein à pression différentielle DU 146 dans des installations de chauffage avec vanne mélangeuse a quatre voies.

Soupape de trop plein à pression différentielle DU 146 M dans des installations de chauffage urbain.

Drukverschil-overstortventiel DU 146 M in stadsverwarmingsinstallaties.

Instructions de montage

différentielle et de trop plein

Drukverschil-overstortventiel

La vanne de débordement à pression différentielle maintient la pression de la pompe à l'intérieur des systèmes de chauffage à un niveau constant, surtout lorsque les robinets des radiateurs sont partiellement fermés.

Veuillez noter que des valeurs de pH élevées (pH > 8) ainsi que l'addition de phosphates ou de "EDTA" (éthylènediaminetétracétate) à l'eau de chauffage peut provoquer un dépôt à l'intérieur du tube de niveau.

En pareil cas il est préférable de vérifier le tube de niveau de temps à autre et si nécessaire de le remplacer. Des applications particulièrement critiques de même que les systèmes de chauffage urbain nécessitent un tube de niveau en laiton.

Caractéristique techniques

Pour des installations de chauffage urbain utiliser uniquement le type DU 146 M!

Installer la soupape de pression différentielle après la pompe de circulation entre la conduite aller et la conduite retour.

Dimensionner le tuyau de raccordement permettant d'obtenir une vitesse de passage de moins de 1 m/s.

Réglage

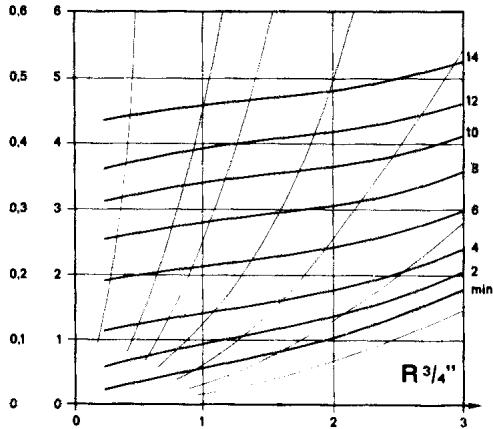

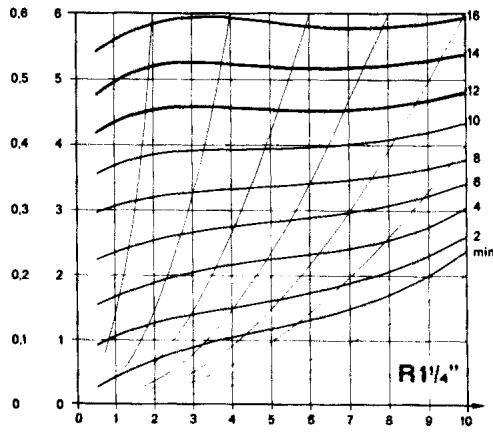

Desserrer la vis de blocage (1). Pour régler la soupape tourner le bouton (2) à gauche (sens inverse des aiguilles d'une montre). Avec cette position de base et suivant ce diagramme il faut efféfecteur autant de tours à droite jusqu'à ce que la ligne du débit désirée soit atteinte. La pression différentielle effective peut être constatée au manomètre incorporé.

Installatie

pression de la pompe

pompdruk

pressione

Umdrehungen

turns

tours

om wentelingen

(bar) (mWS)
